3-3 Vollfarbdruck

Vor dem Start

Bitte installieren Sie das Druckmodul. Sie können folgen Druckmodul-Installation um sicherzustellen, dass Sie es korrekt installiert haben.

Druckvorgang starten

1. Material platzieren

Legen Sie das Material in die Maschine ein.

2. Fokusblock platzieren

Bewegen Sie das Druckmodul über das Material.

Bitte stellen Sie sicher, dass Sie den Fokusblock unter Adors Fokussiersonde für den Autofokus-Betrieb platzieren.

*Hinweis: Führen Sie den Autofokus-Vorgang nicht ohne Verwendung des Fokusblocks durch. Andernfalls kann der Druckkopf beschädigt werden.

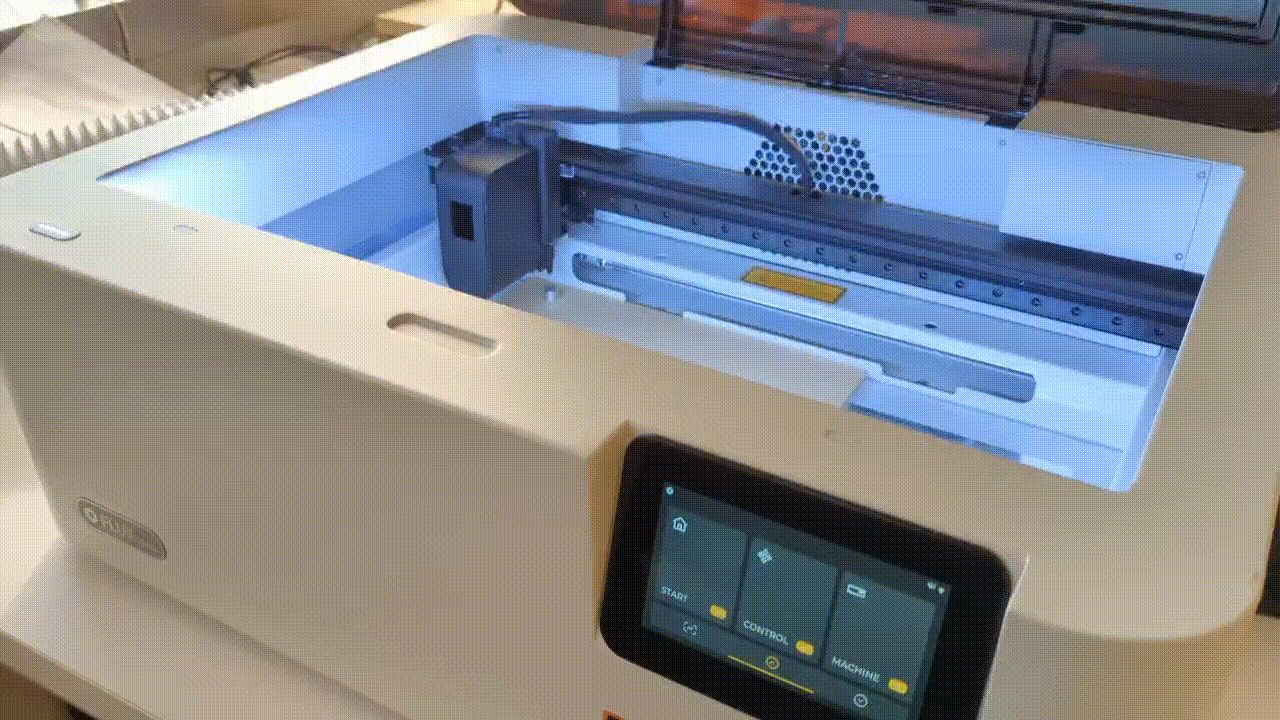

3. Fokussiervorgang starten

• Klicken Sie zweimal auf die Fokus-Taste auf der linken Seite der Maschine oder drücken Sie lange die "AF"-Taste auf dem Maschinenbedienfeld.
• Auf dem Bedienfeld erscheint eine Warnung, um sicherzustellen, dass der Fokusblock korrekt platziert wurde. Klicken Sie auf "Weiter", um fortzufahren.
• Der Fokussiervorgang ist abgeschlossen, wenn das Druckmodul das Material berührt und sich nach oben bewegt.
• Stellen Sie sicher, dass der Fokusabstand korrekt ist vor jedem Druckvorgang.


4. Grundierungsaufkleber platzieren

Nehmen Sie ein Stück Grundierungsaufkleber und platzieren Sie es auf dem unbenutzten Arbeitsbereich.

5. Fokusblock entfernen und Tür schließen

6. Starten Sie Beam Studio

Starten Sie die neueste Version von Beam Studio auf Ihrem Computer.

7. Importieren Sie die Datei

Wählen Sie das Modul für jede Ebene (wie Drucken oder Laserschneiden) und legen Sie die Parameter fest.

Wenn Sie die Sättigung verschiedener Farben anpassen müssen, schauen Sie sich das Video-Tutorial zum Aufteilen von Farbebenen unten an.

8. Vorschau der Gravurposition

Klicken Sie auf das Kamerasymbol in der oberen linken Ecke, wählen Sie den Maschinennamen und die Vorschau ist abgeschlossen.

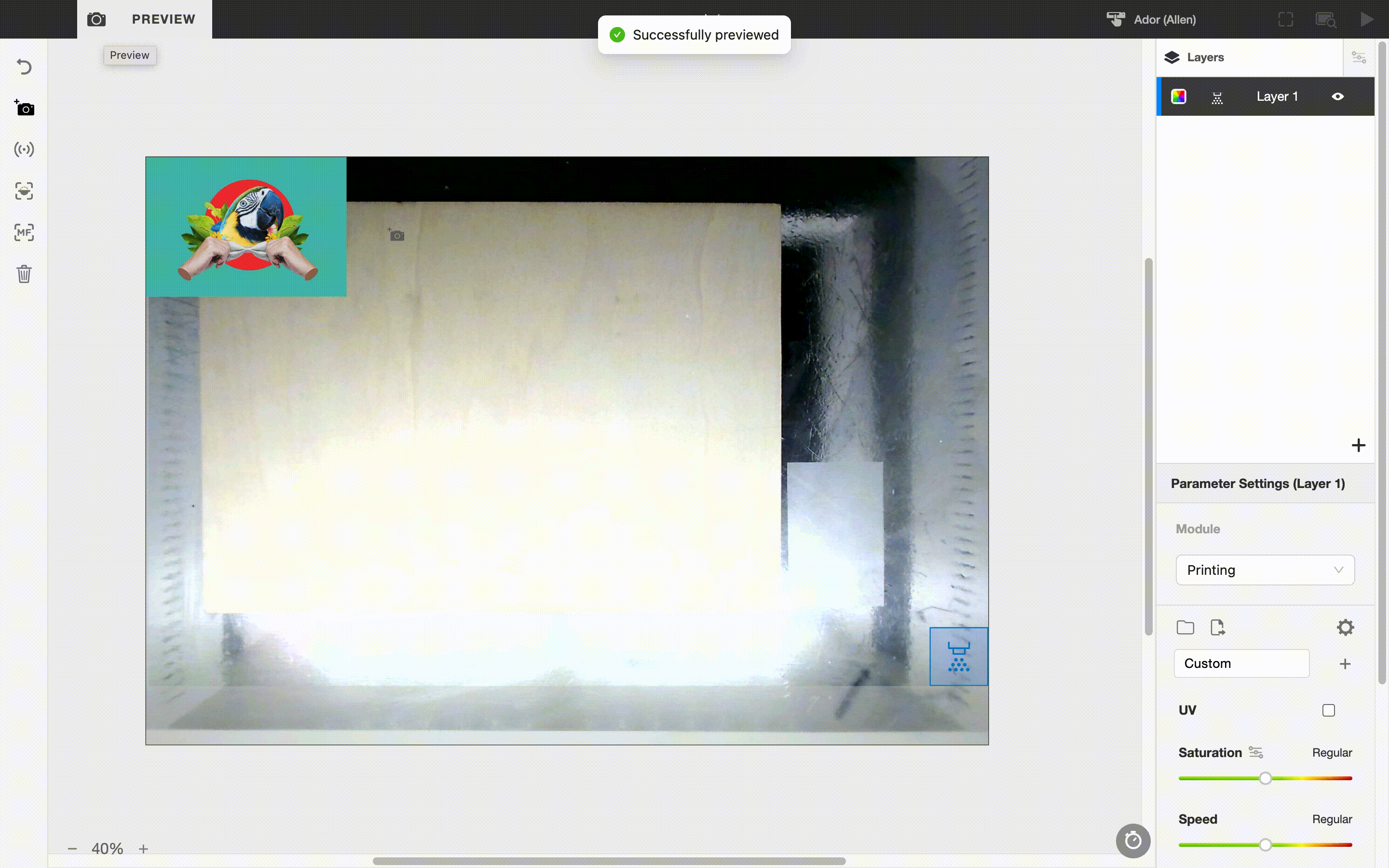

9. Bewegen Sie die Probe und den Grundierungsbereich

Ziehen Sie das Bild an die gewünschte Druckposition. Der Grundierungsbereich sollte mit dem Grundierungsaufkleber übereinstimmen.

10. Installieren Sie die Patrone (Schwarz)

Hinweis: Die Standard-Startfarbe für den Farbdruck ist "K" (Schwarz). Folgen Sie den Anweisungen, wenn der Auftrag an die Maschine gesendet wird, tauschen Sie die Tintenpatronen aus und stellen Sie sicher, dass die Farbe mit den Anweisungen übereinstimmt.

a. Schütteln Sie die Tintenpatrone vorsichtig.

b. Entfernen Sie den Schutzclip.

c. Reinigen Sie den Druckkopf mit fusselfreien Tüchern, die mit Alkohol besprüht wurden (über 99% empfohlen).
Bitte beachten Sie die Reinigungsrichtung, die in eine Richtung erfolgen sollte; nicht hin und her wischen.

d. Setzen Sie die Tintenpatrone in das Druckmodul ein.
Bitte stellen Sie sicher, dass die Abdeckung des Moduls vollständig geschlossen ist.

11. Schließen Sie die Tür

12. Senden Sie die Datei

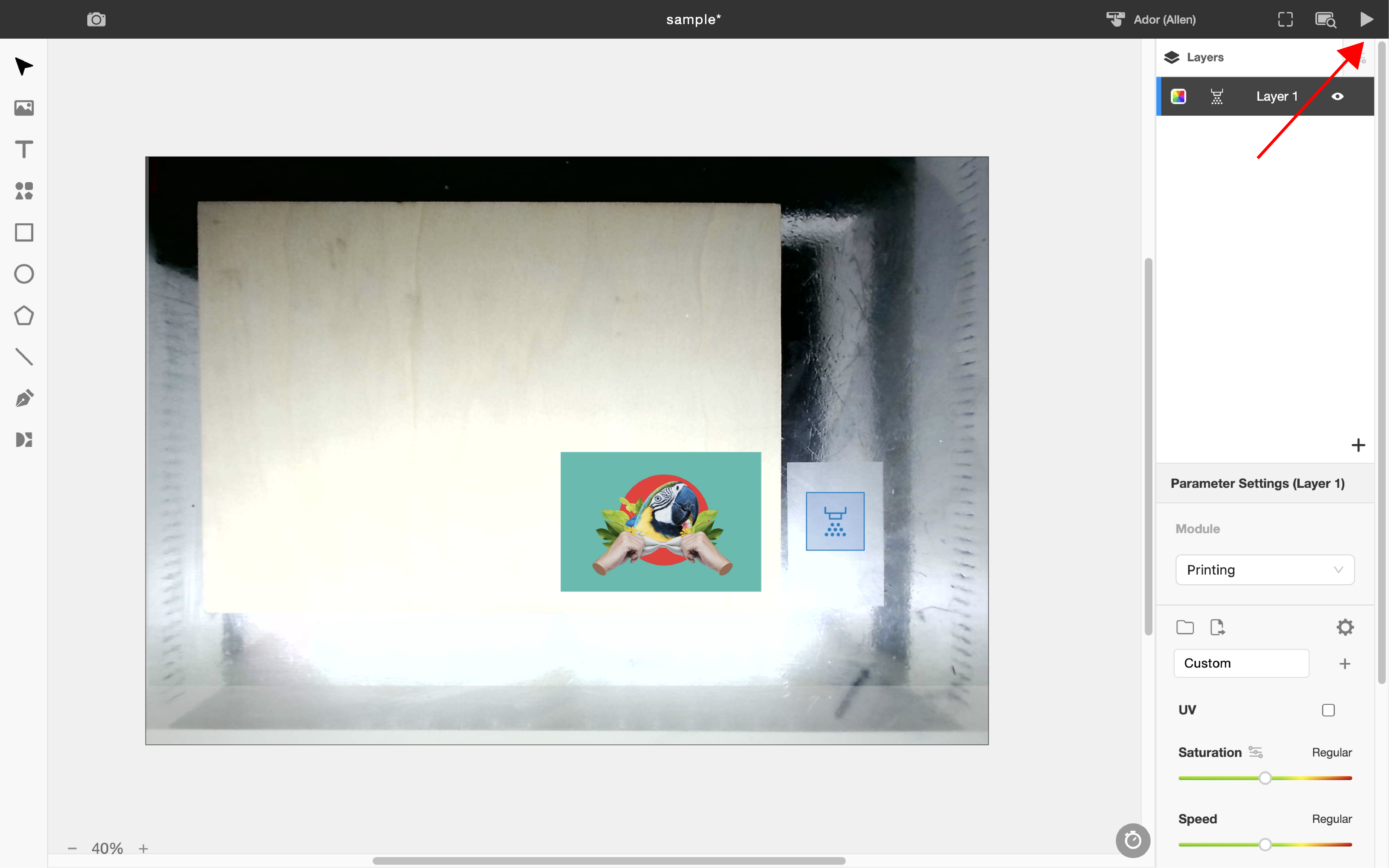

Klicken Sie auf den Pfeil-Button in der oberen rechten Ecke, um die Datei zu senden.

*Hinweis: Entfernen Sie das Druckmodul oder die Tintenpatrone nicht, während die Maschine in Betrieb ist.

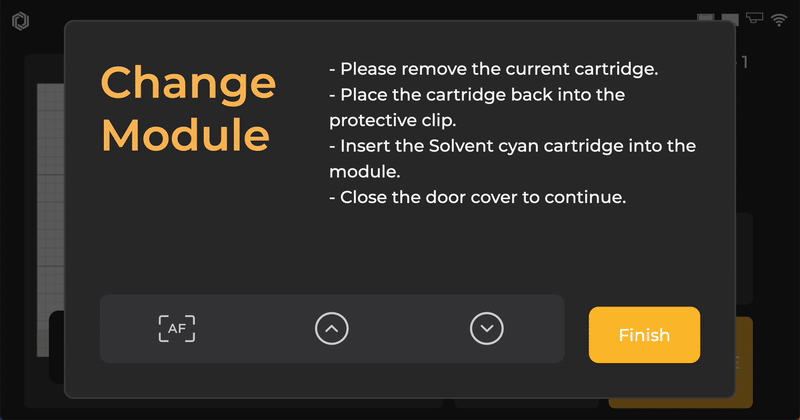

Bitte beachten Sie, dass die Meldung zum Patronenwechsel während des Mehrfarbendrucks erscheint. Folgen Sie den Anweisungen, um die Tintenpatronen auszutauschen. Klicken Sie jedes Mal auf "Fertig stellen" > "Weiter", wenn der Austausch abgeschlossen ist.

13. Reinigen Sie den Druckkopf nach dem Drucken

Reinigen Sie den Kopf erneut mit fusselfreien Tüchern und setzen Sie dann die Schutzklammer wieder ein.

Wenn das Druckergebnis verschwommen, unklar oder blass in der Farbe ist, überprüfen Sie bitte, ob der Druckkopf genau fokussiert ist. Er sollte relativ nahe an der Druckoberfläche sein (2 mm).

Wenn der Fokusabstand korrekt ist, überprüfen Sie bitte die Materialeignung und die Parameter. Eine Anleitung zur Fehlerbehebung finden Sie hier: Ador - Nicht ideale Druckergebnisse/Falsch ausgerichtetes Druckergebnis.
