Vielen Dank, dass Sie sich für FLUX-Produkte entschieden haben.
Dieser Artikel hilft Ihnen bei der Ersteinrichtung Ihres FLUX Beam Air Pro.

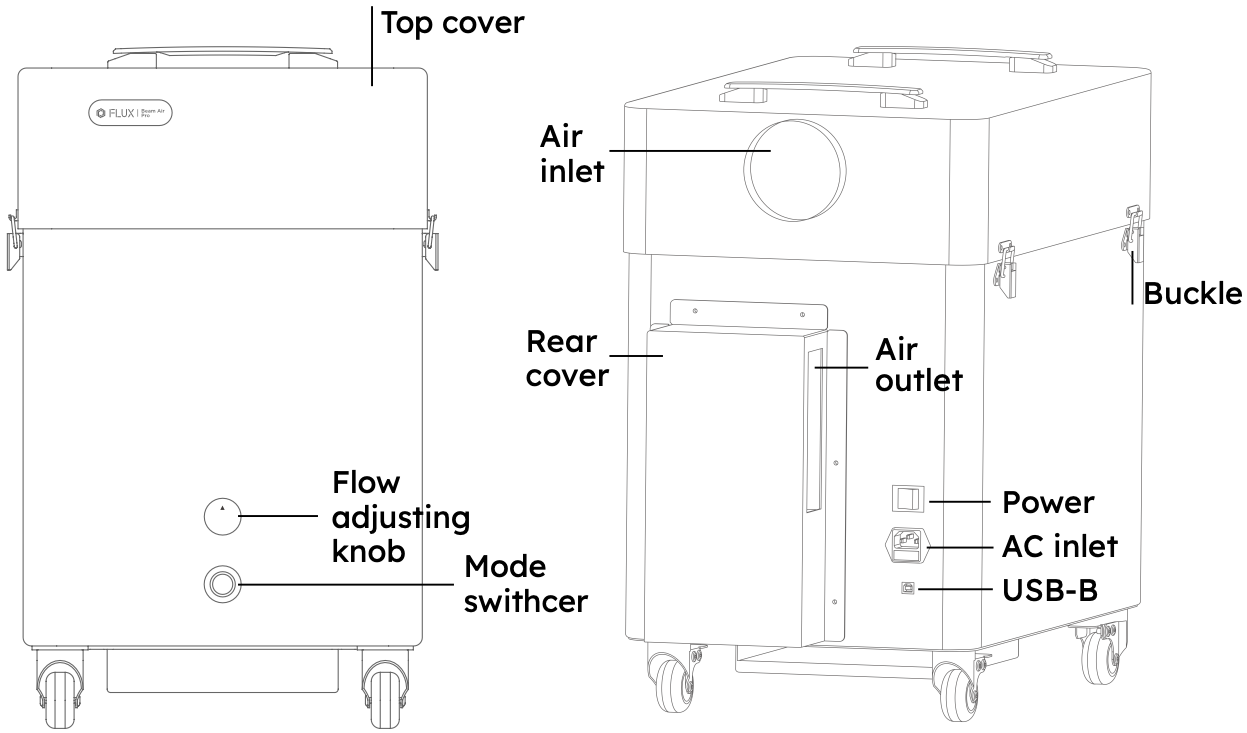

Der Beam Air Pro besticht durch sein schlankes Design, das die Tiefe auf die wesentlichen Funktionen optimiert. Er gewährleistet optimalen Luftstrom, hohe Filterkapazität und geringe Geräuschentwicklung. Er passt unter Schreibtische und eignet sich ideal für verschiedene Studioumgebungen.
ⓘ Bitte bewahren Sie die gesamte Verpackung für Garantiezwecke auf.

1. Lieferumfang

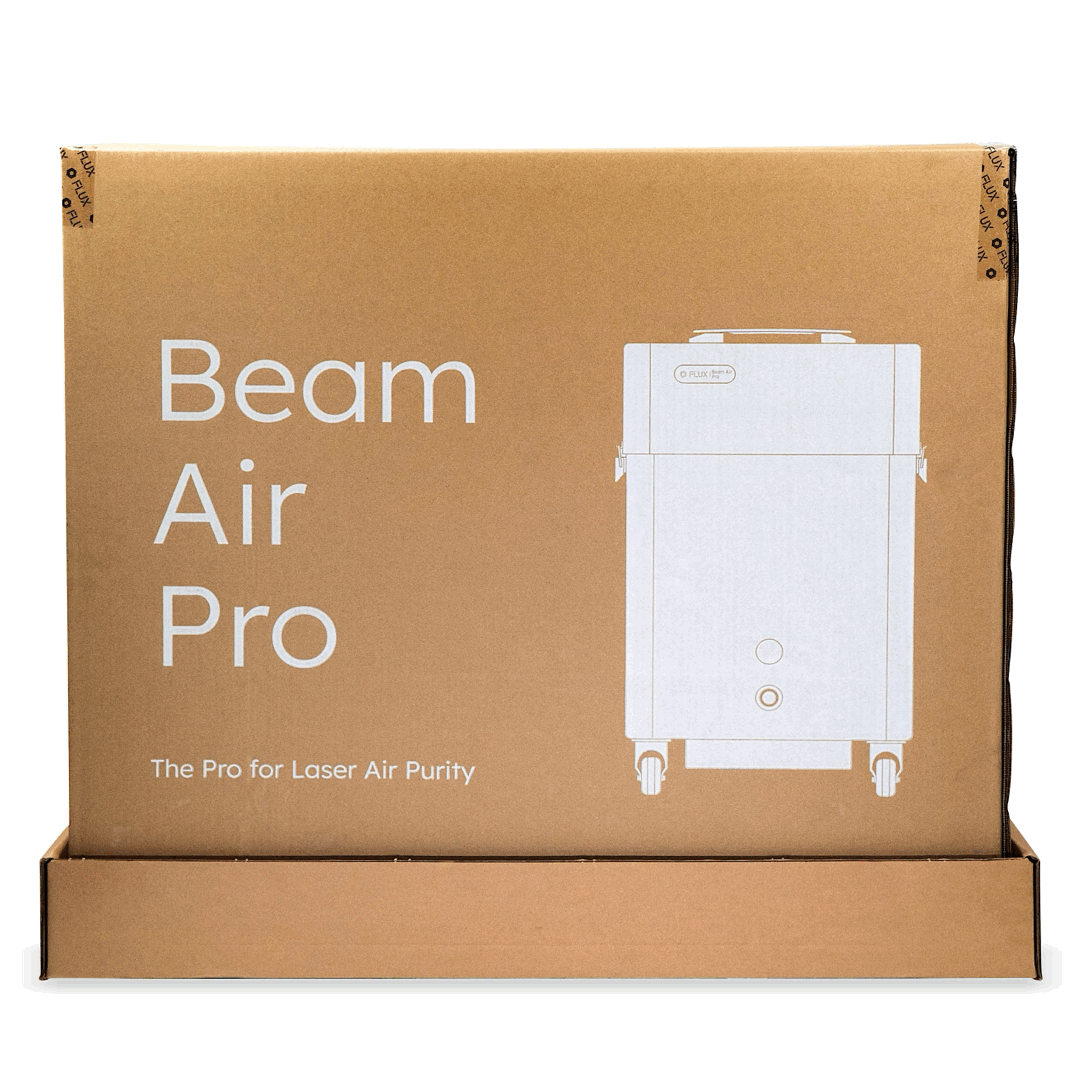

1-1 Öffnen Sie den Karton und entnehmen Sie das Zubehörpaket.

1. Entfernen Sie den oberen Kartondeckel.
2. Nehmen Sie das Polstermaterial auf der Oberseite des Beam Air Pro heraus.
3. Öffnen Sie die Plastiktüte und ziehen Sie sie vollständig nach unten, um den Beam Air Pro komplett freizulegen.

1-2 Heben Sie den Beam Air Pro gemeinsam mit zwei Personen an.

Der Beam Air Pro wiegt 49 Kilogramm. Es wird empfohlen, ihn von zwei Personen gemeinsam anzuheben, um Verletzungen zu vermeiden.

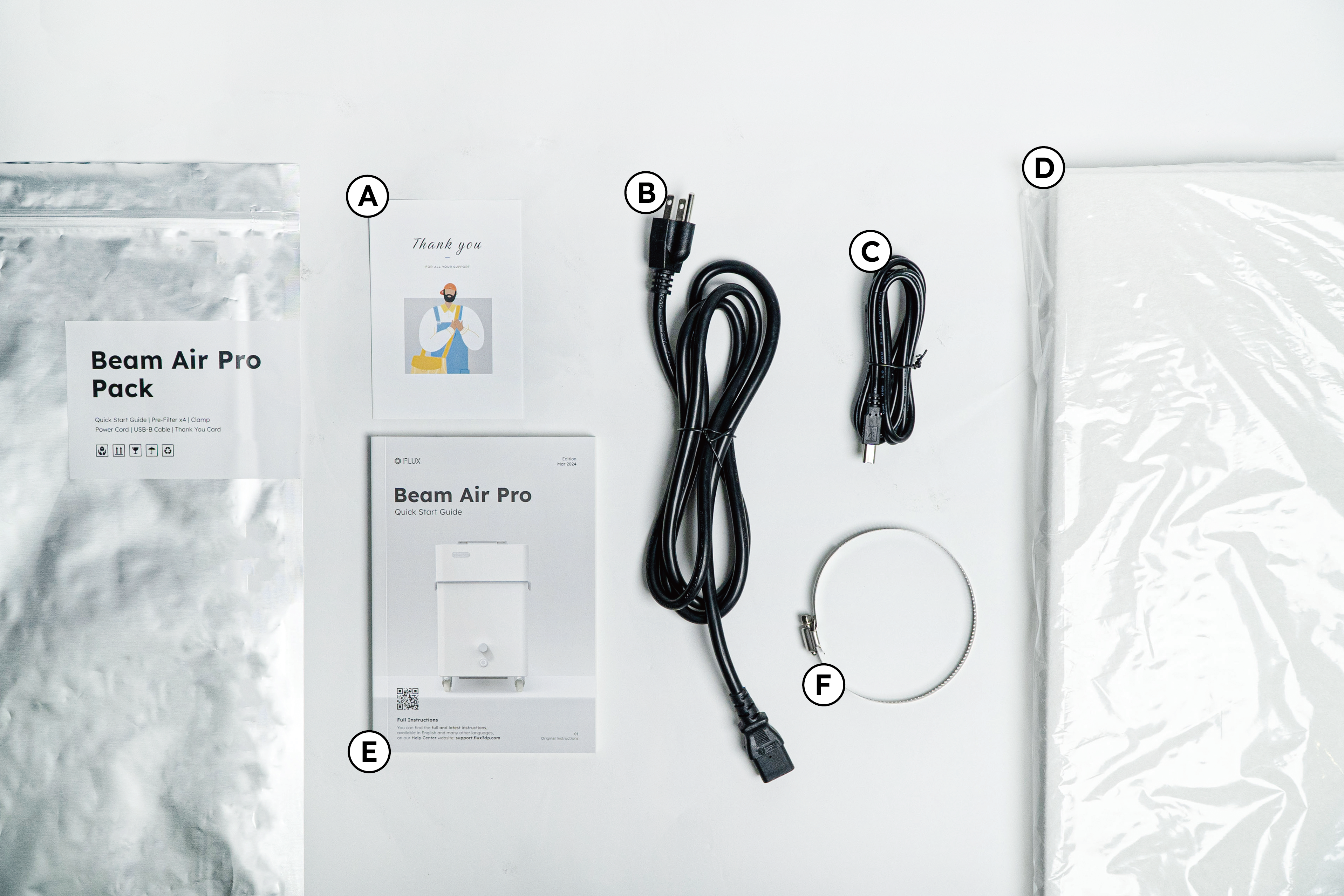

1-3 Prüfen Sie den Lieferumfang.

A: Dankeskarte

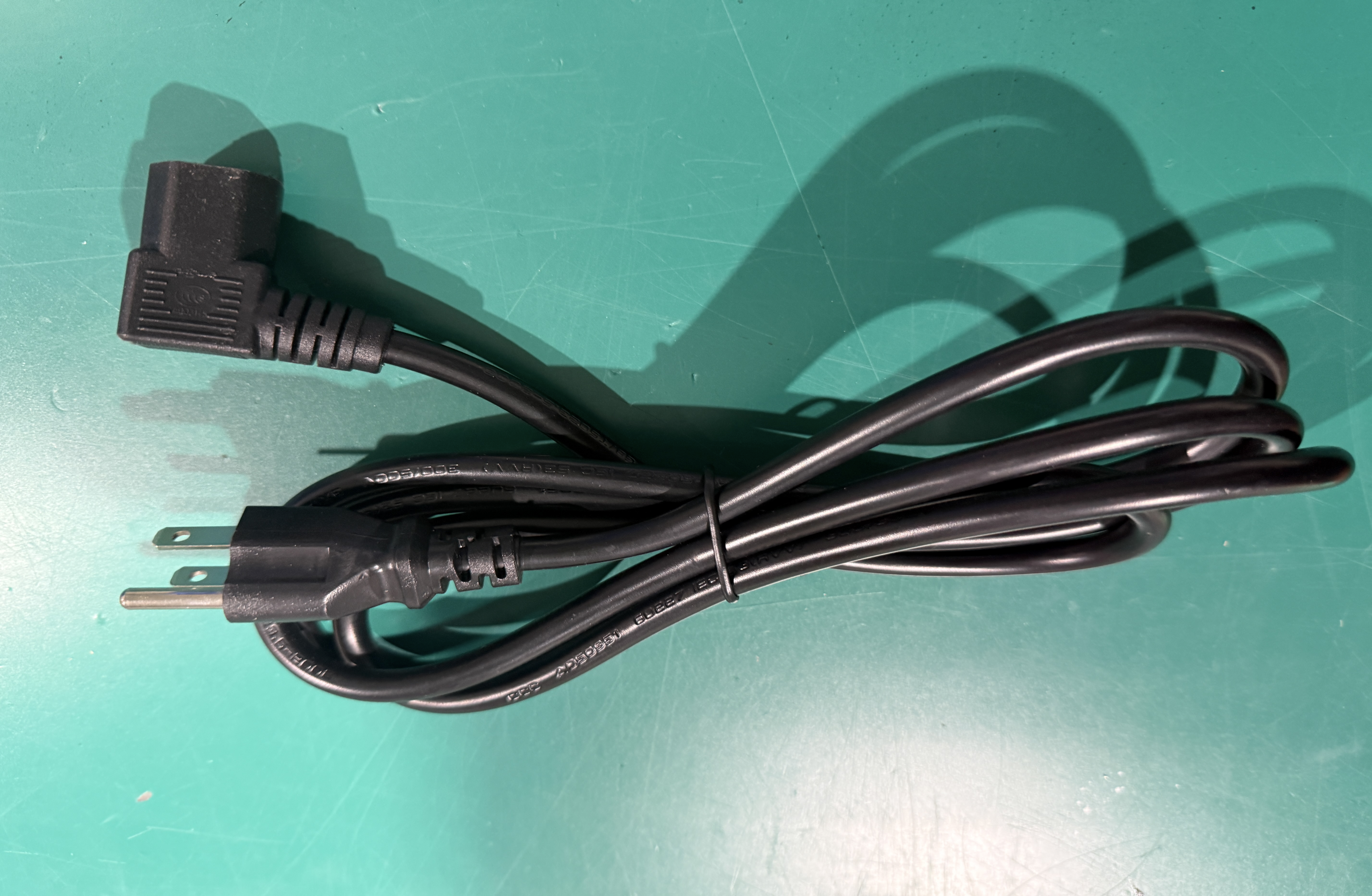

B: Netzkabel
C: USB-B-Kabel
D: Vorfilter x4
E: Schnellstartanleitung
F: Klemme

2. Montage

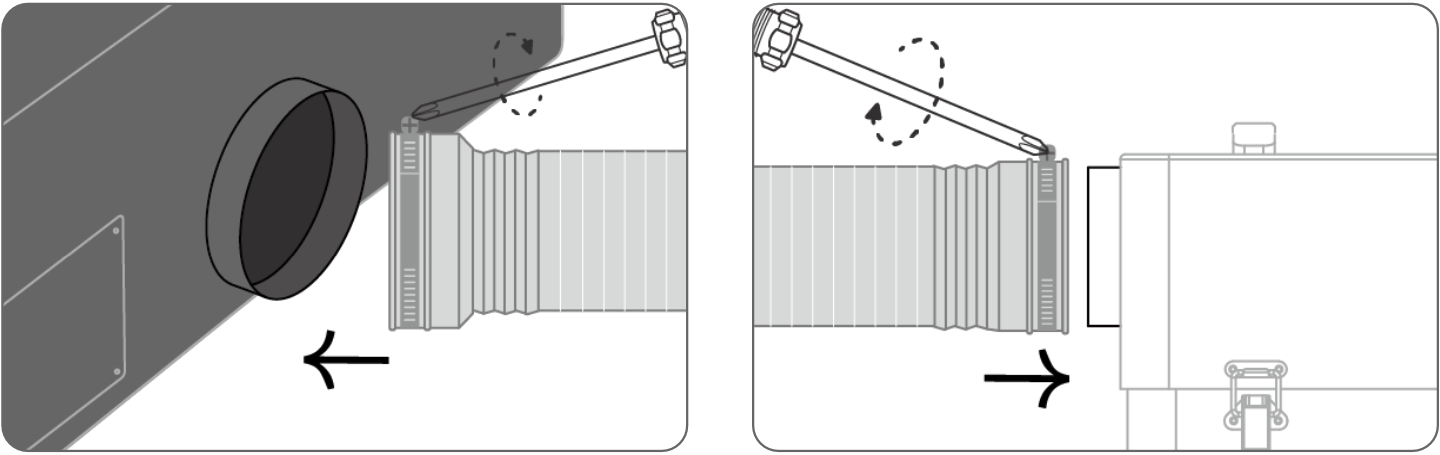

2-1 Installieren Sie den Abluftschlauch.

1. Setzen Sie die Schelle auf das schmale Ende der Abluftschlauchöffnung und befestigen Sie sie am Lufteinlass auf der Rückseite des Beam Air Pro.
2. Passen Sie die Spannung der Schelle an und befestigen Sie sie am Lufteinlass.

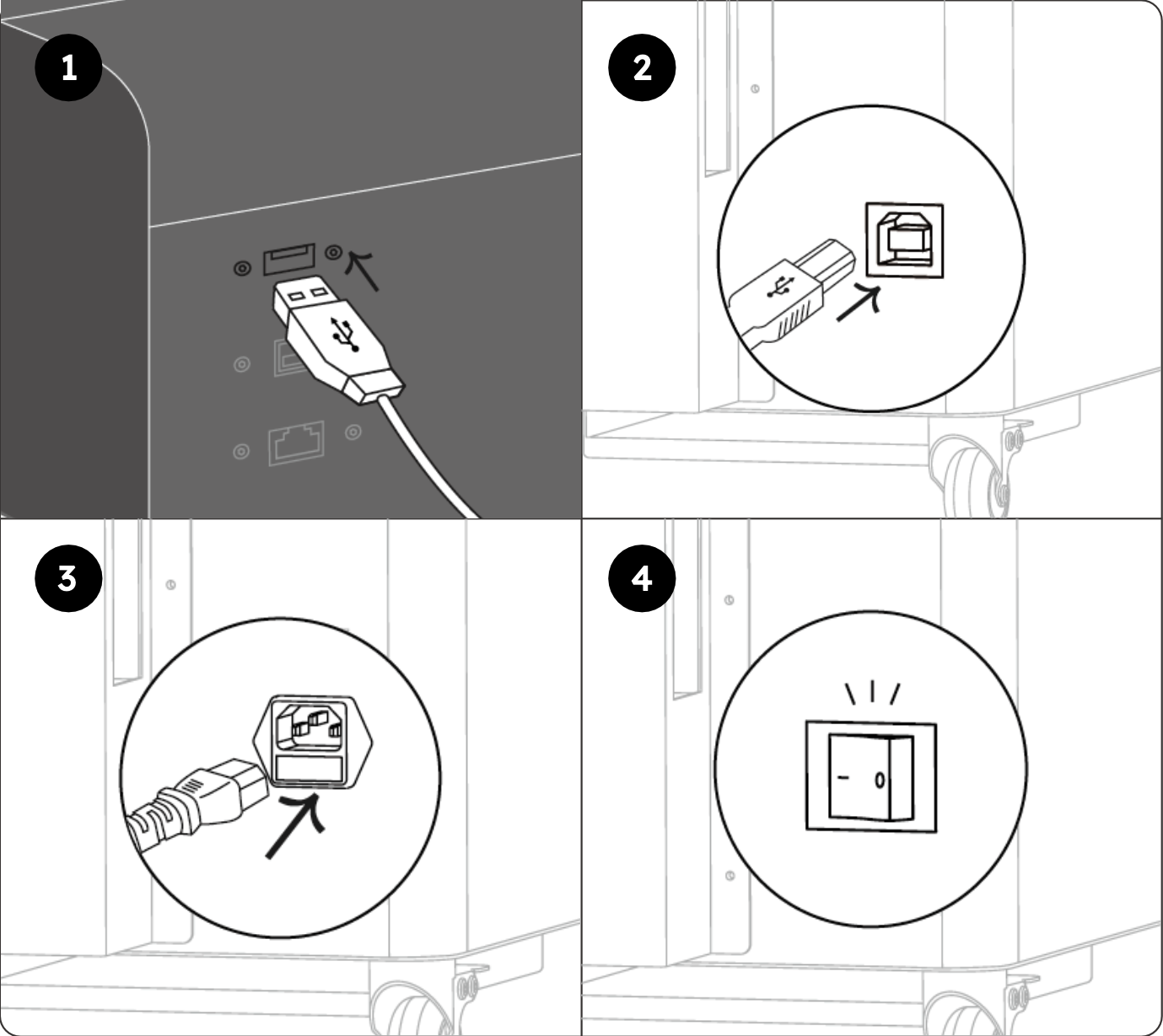

2-2 Inbetriebnahme

1. Verbinden Sie den Beam Air Pro und einen FLUX-Laserschneider mit dem USB-B-Kabel.

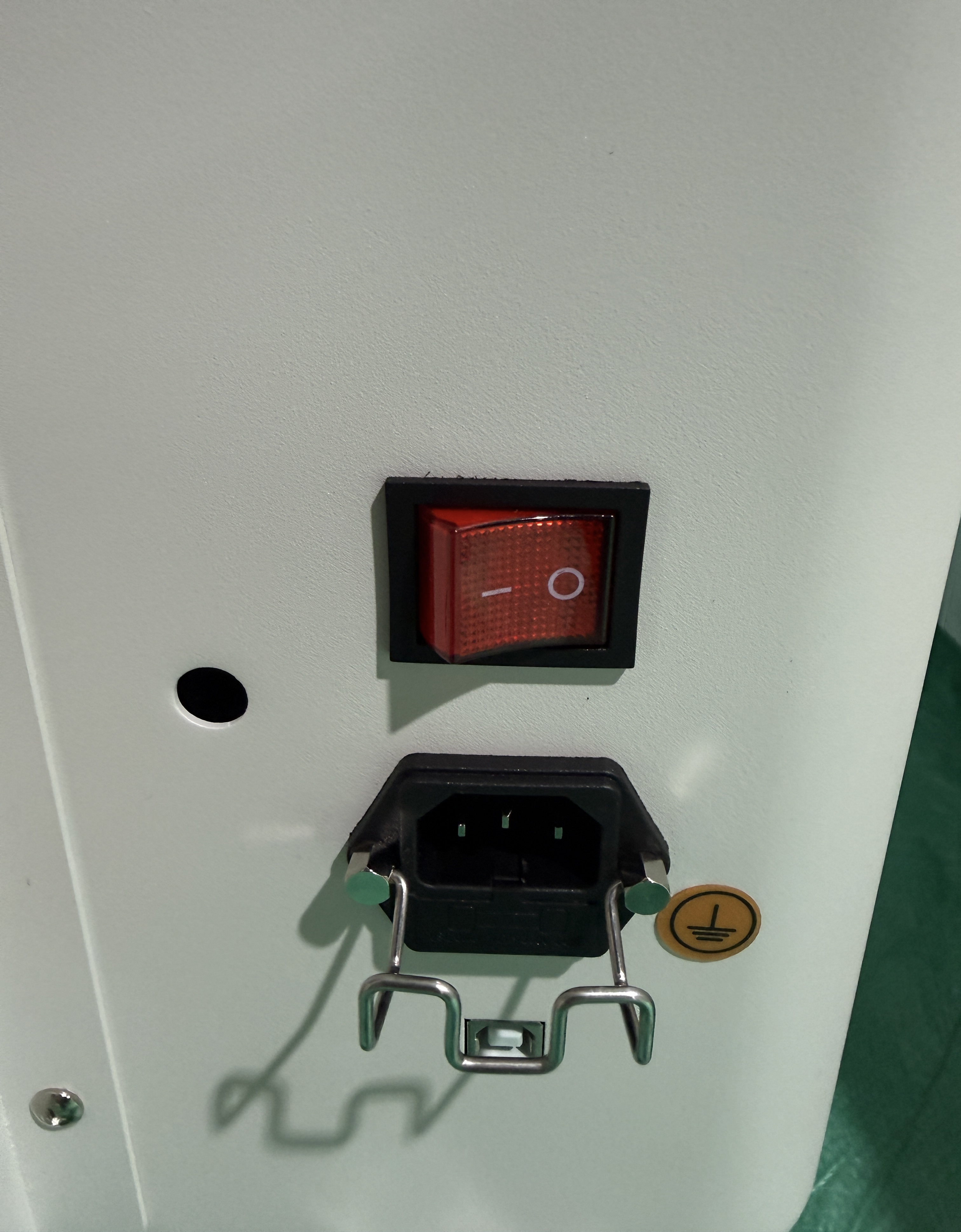

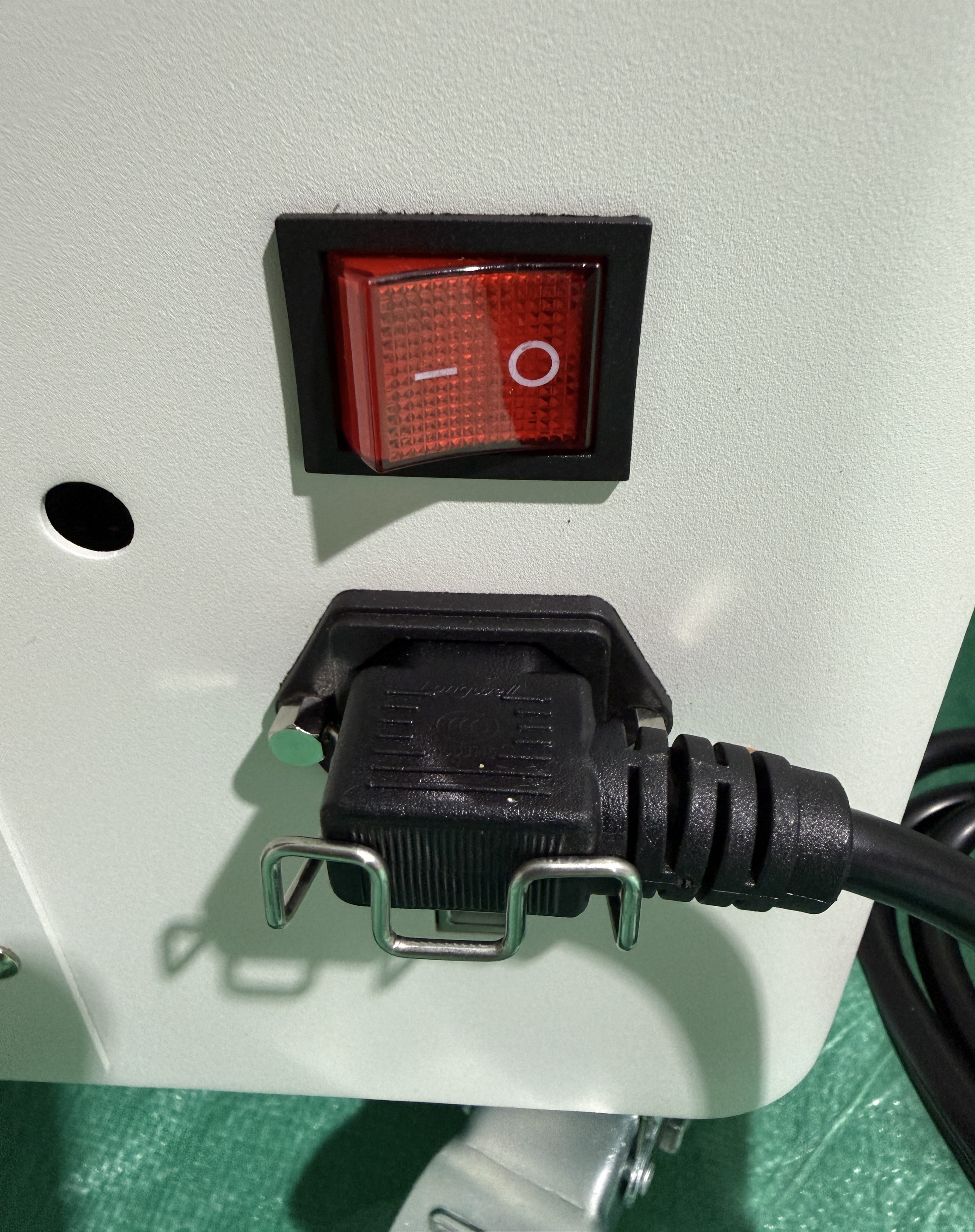

2. Stecken Sie das Netzkabel in den Netzanschluss und schalten Sie das Gerät ein.

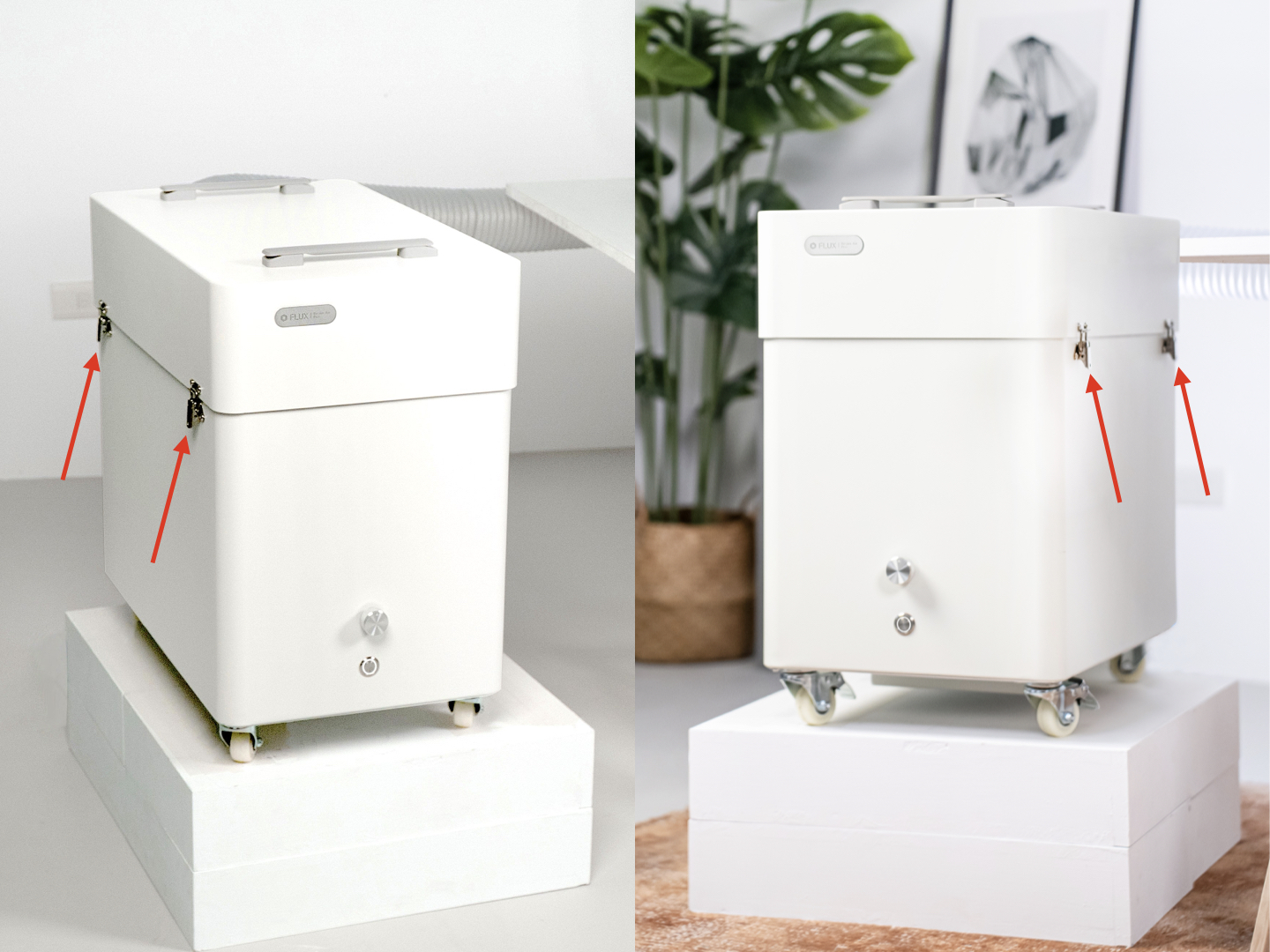

⚠︎ Stellen Sie vor dem Einschalten sicher, dass alle vier Schnallen verriegelt sind, um eine beeinträchtigte Filterleistung zu vermeiden.

3. Inbetriebnahme

3-1 Firmware-Update

Erforderliche Firmware-Versionen:
Beam-Serie (beamo, Beambox, Beambox Pro) / HEXA: V4.3.0 oder höher.
Ador: V5.3.0 oder höher.

Bitte befolgen Sie die nachstehenden Anweisungen zum Aktualisieren der Firmware:

• Beam-Serie (beamo, Beambox, Beambox Pro) / HEXA
• Ador

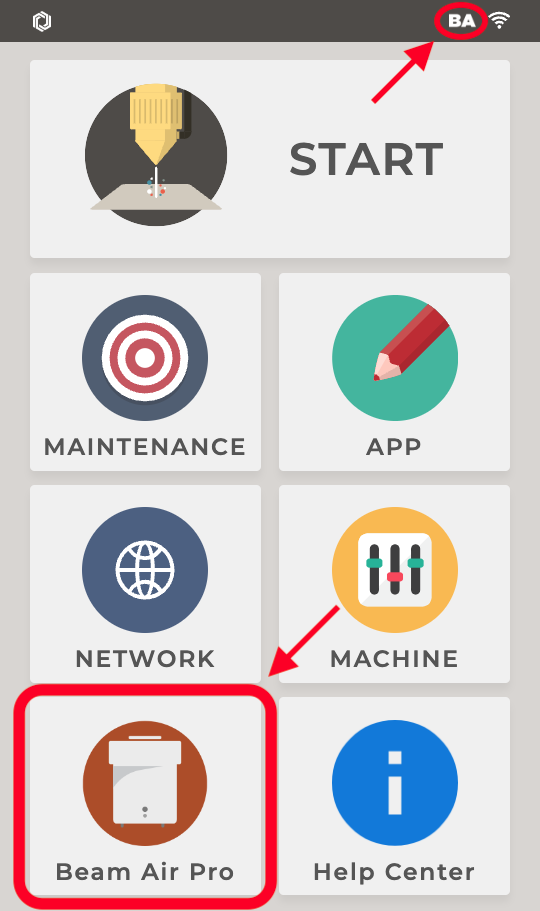

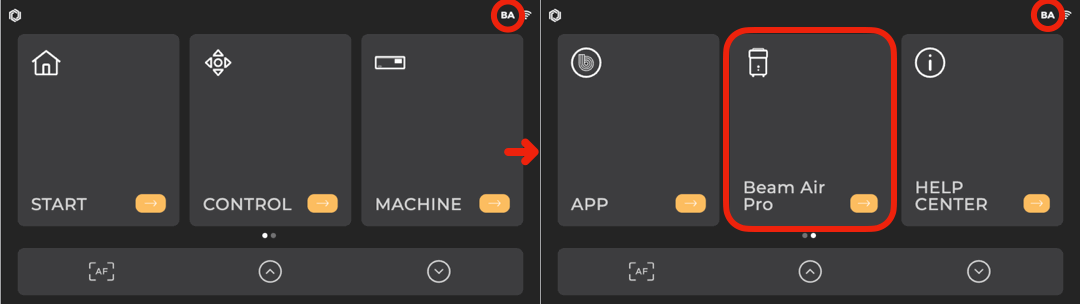

3-2 Überprüfen Sie das Symbol auf dem Bedienfeld

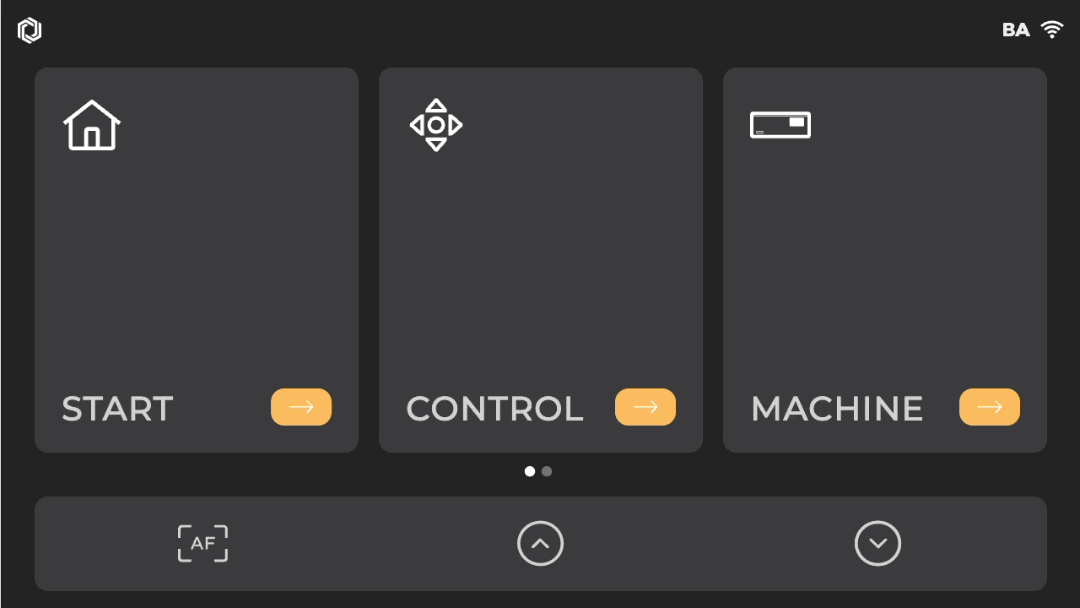

Wenn der Beam Air Pro erfolgreich verbunden ist, zeigt das Bedienfeld die Symbole wie in der Abbildung unten an.

4. Wie funktioniert es?

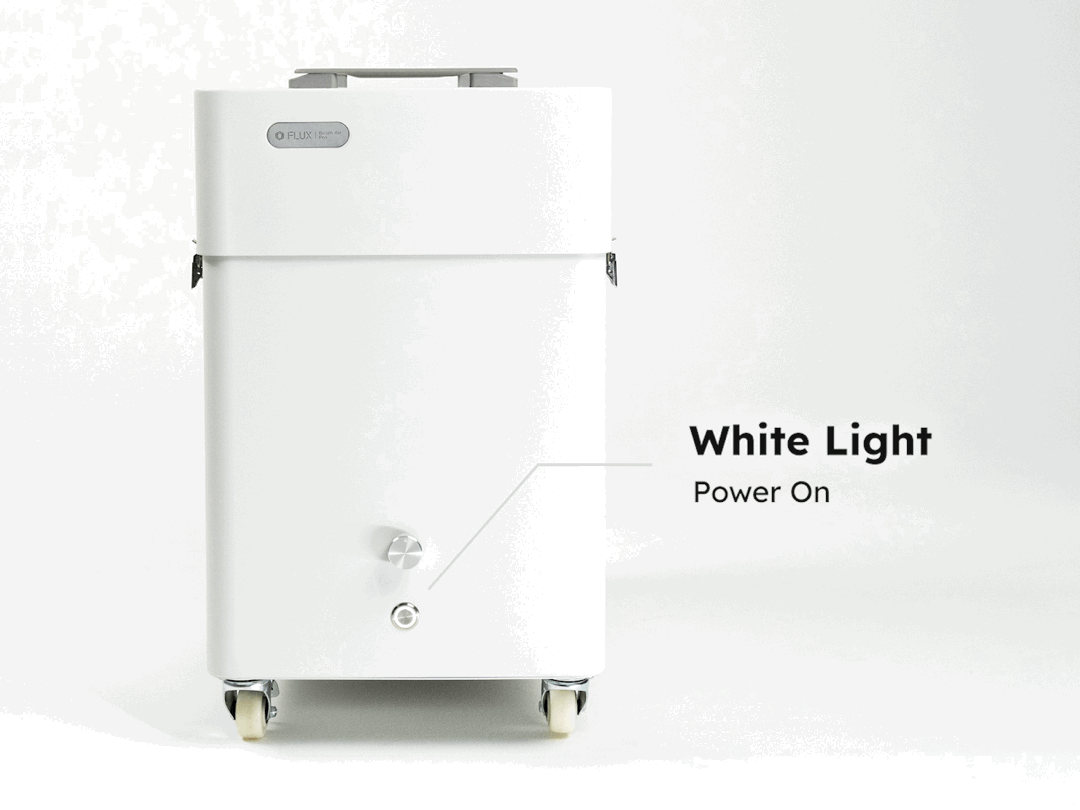

Der Beam Air Pro verfügt über zwei Aktivierungssteuerungsmodi: 'Aktivierung durch Maschine' und 'Dauerbetrieb'. Das Gerät ist standardmäßig beim Einschalten auf den Modus 'Aktivierung durch Maschine' eingestellt. Benutzer können zwischen den Steuerungsmodi wechseln, indem sie die Taste an der Vorderseite des Geräts drücken. Die Leuchtanzeige auf der Taste zeigt den aktuellen Steuerungsmodus an.

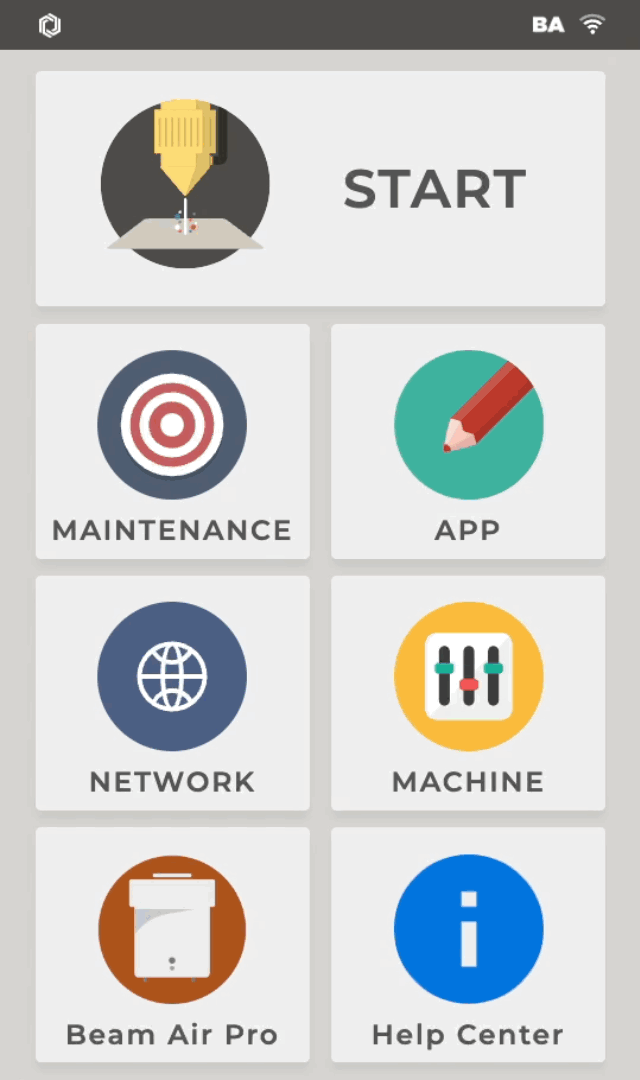

Der Status kann auch auf dem Bedienfeld der Maschine überprüft werden.

Automatischer Auslösemodus

Die Leuchte zeigt weißes Pulsieren an.

In diesem Modus stellen Sie sicher, dass das USB-B-Kabel mit der FLUX-Lasermaschine und dem Beam Air Pro verbunden ist, damit das System funktioniert. Die Maschine aktiviert automatisch den Beam Air Pro und startet den Filterprozess, wenn Ihre Laserschneidaufgabe beginnt. Umgekehrt wird der Betrieb des Beam Air Pro nach Abschluss Ihrer Laserschneidaufgabe automatisch gestoppt.
٭Es ist normal, dass die Maschine in diesem Modus nicht funktioniert, wenn der Luftstromregler verstellt wird, ohne dass ein Auftrag gestartet wird.

Dauerbetrieb

Die Leuchte zeigt ein konstantes weißes Licht an.

Nach dem Umschalten in diesen Modus arbeitet der Beam Air Pro kontinuierlich und filtert die Luft basierend auf der durch die Knopfposition eingestellten Luftstromstufe, anstatt durch den FLUX Laser aktiviert zu werden.

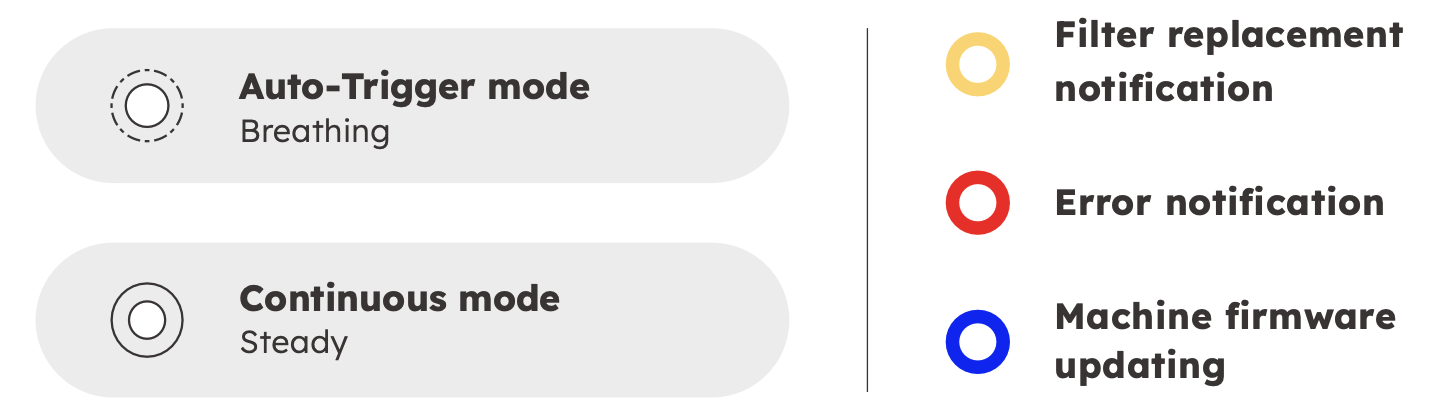

Tastenbeleuchtung zeigt an

ⓘDieser Artikel behandelt die grundlegenden Einstellungen des Beam Air Pro. Anweisungen zum Austausch des Filters finden Sie unter Austausch des Beam Air Pro Filters.
