HEXA - Austausch des Schubladensensors

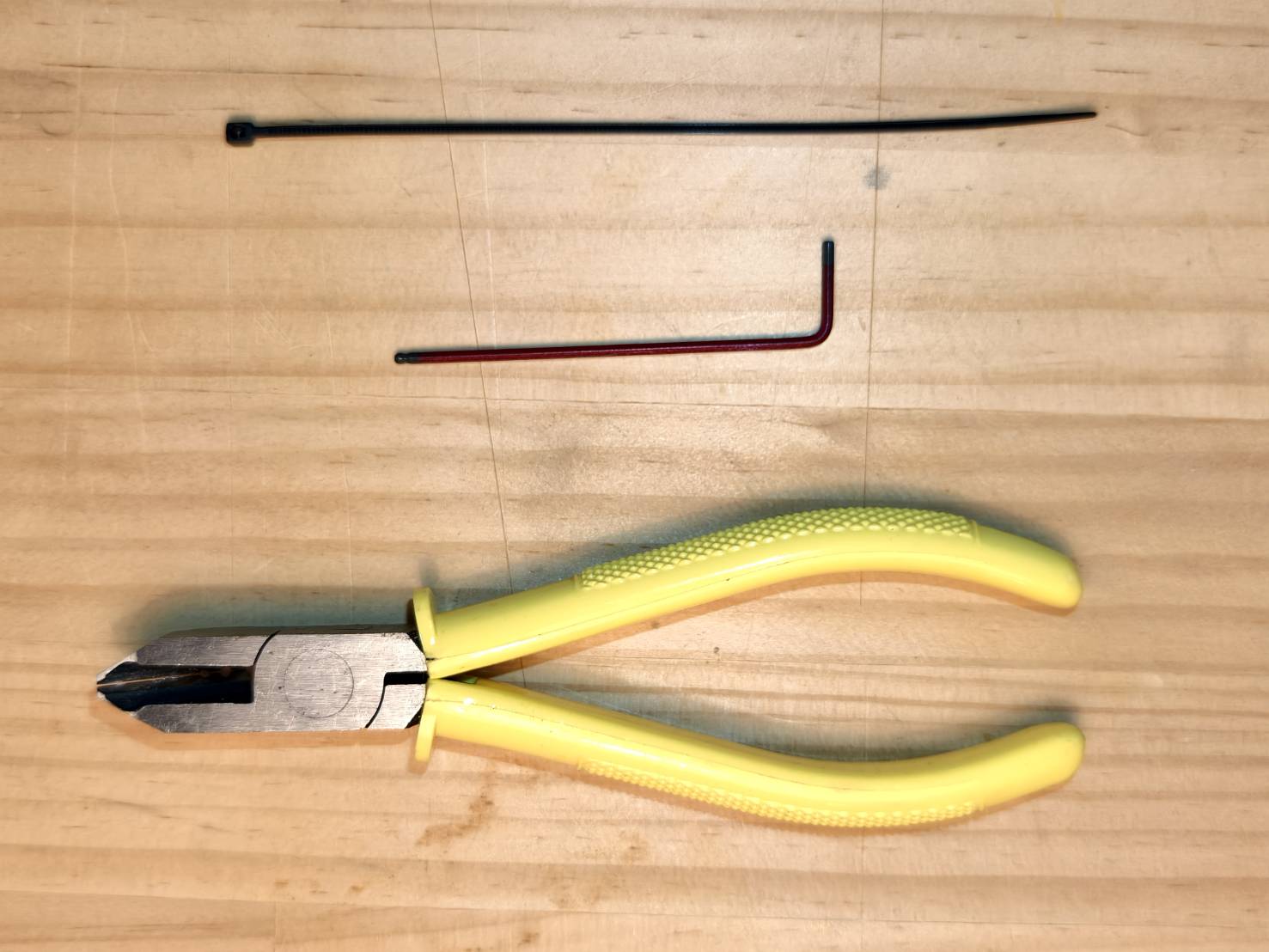

Werkzeuge

• 2mm Inbusschlüssel
• Seitenschneider oder Schere
• Kabelbinder

Schritt 1

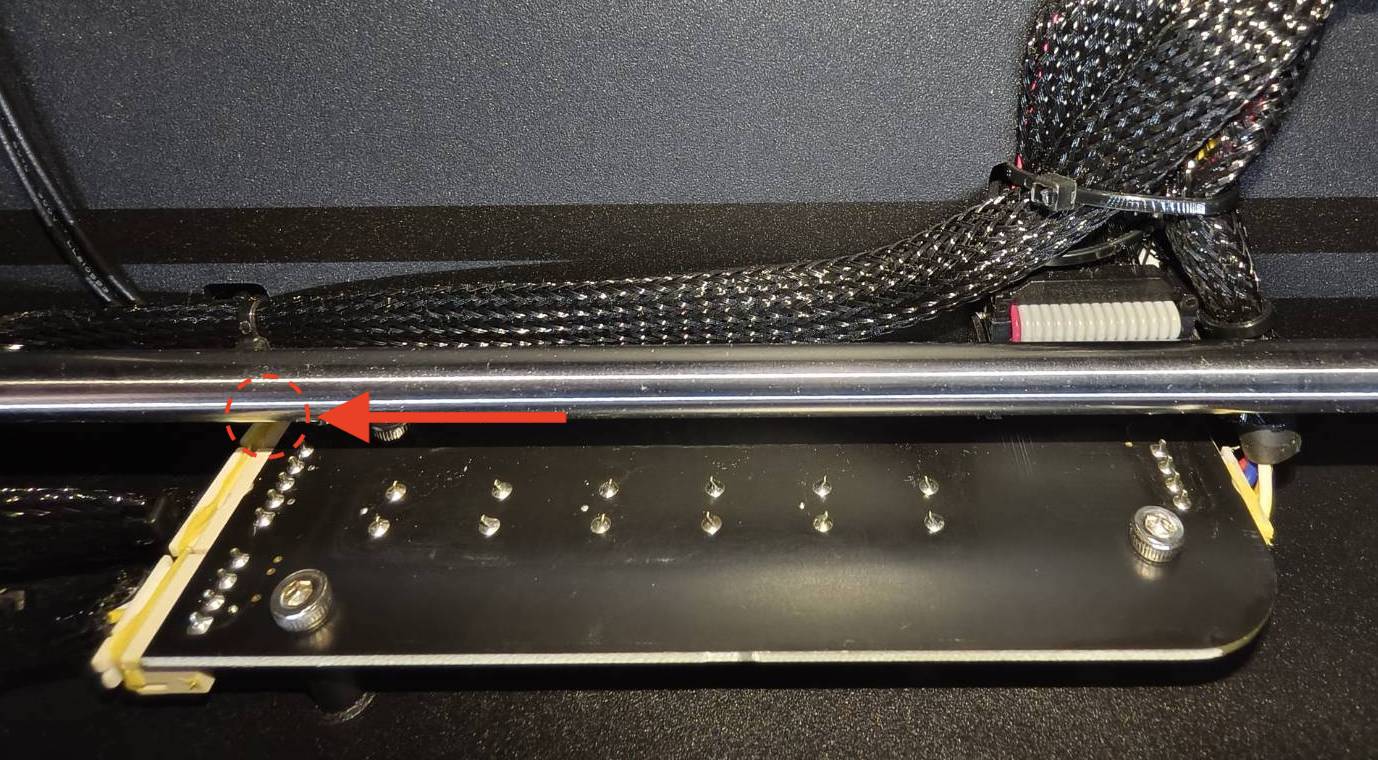

Trennen Sie das Kabel des Schubladensensors von der Platine des Autofokus-Tasters.

Schritt 2

Durchtrennen Sie den Kabelbinder.

Schritt 3

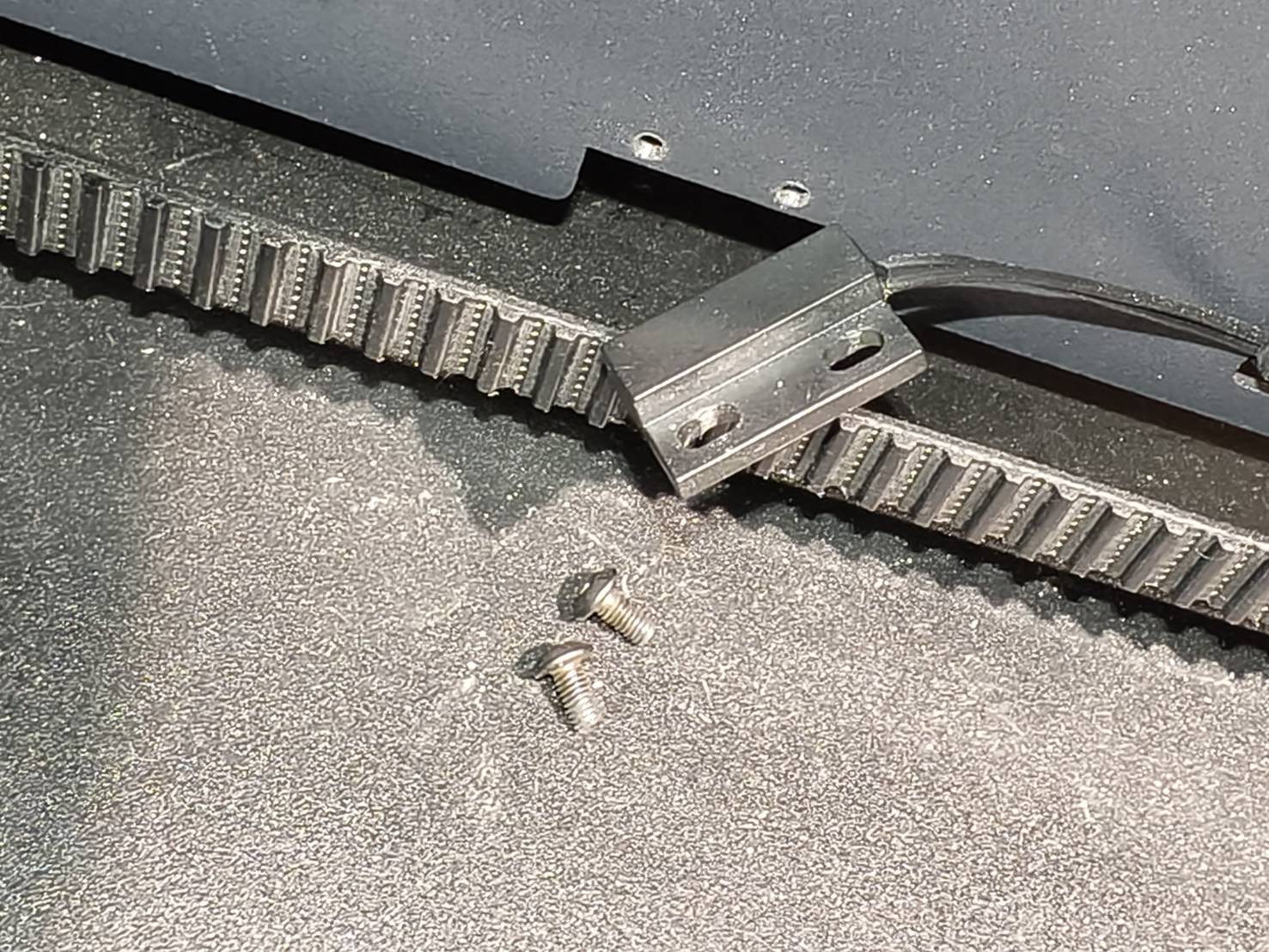

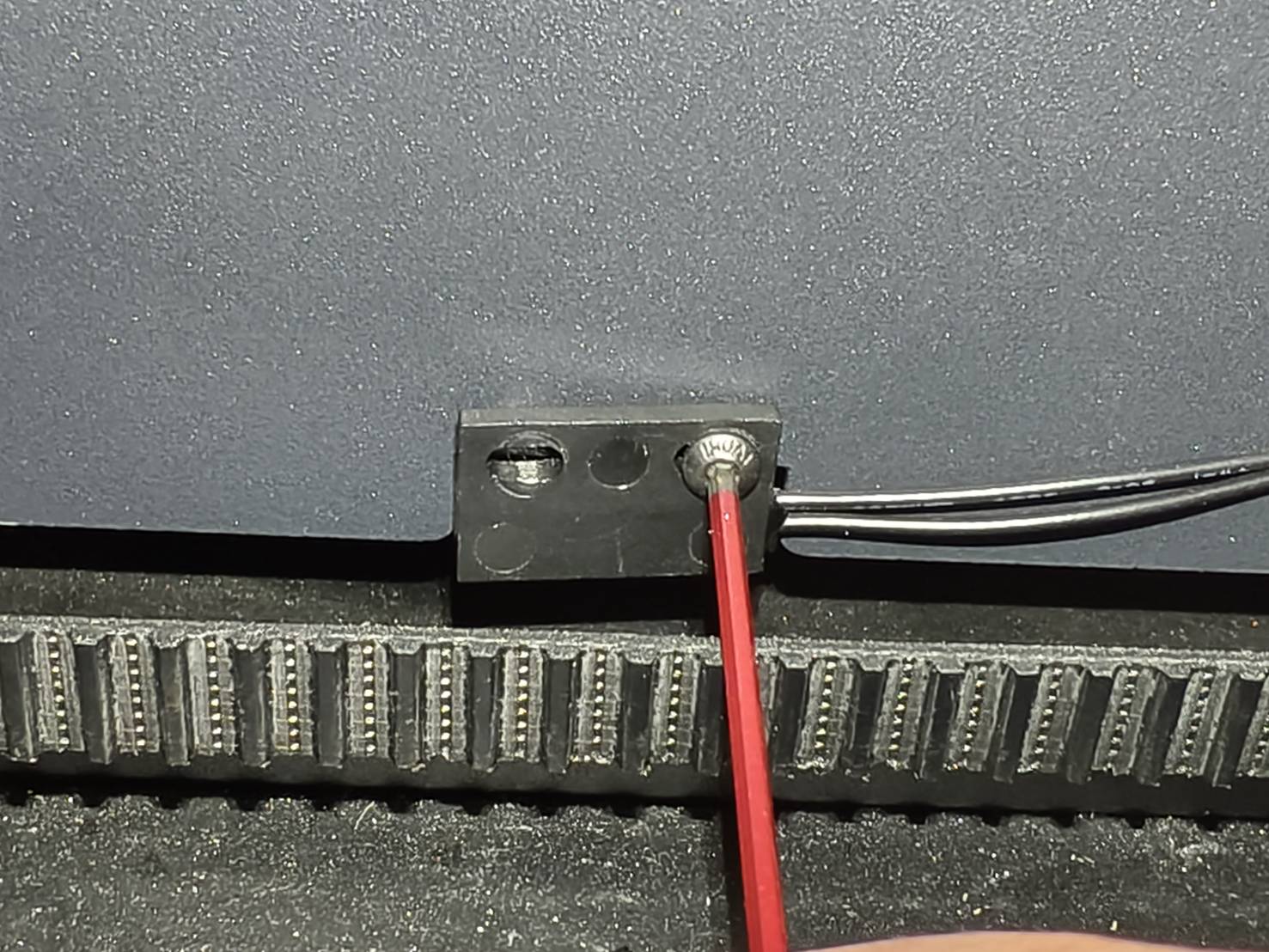

Lösen Sie diese beiden Schrauben, um den Schubladensensor vollständig zu entfernen.

Schritt 4

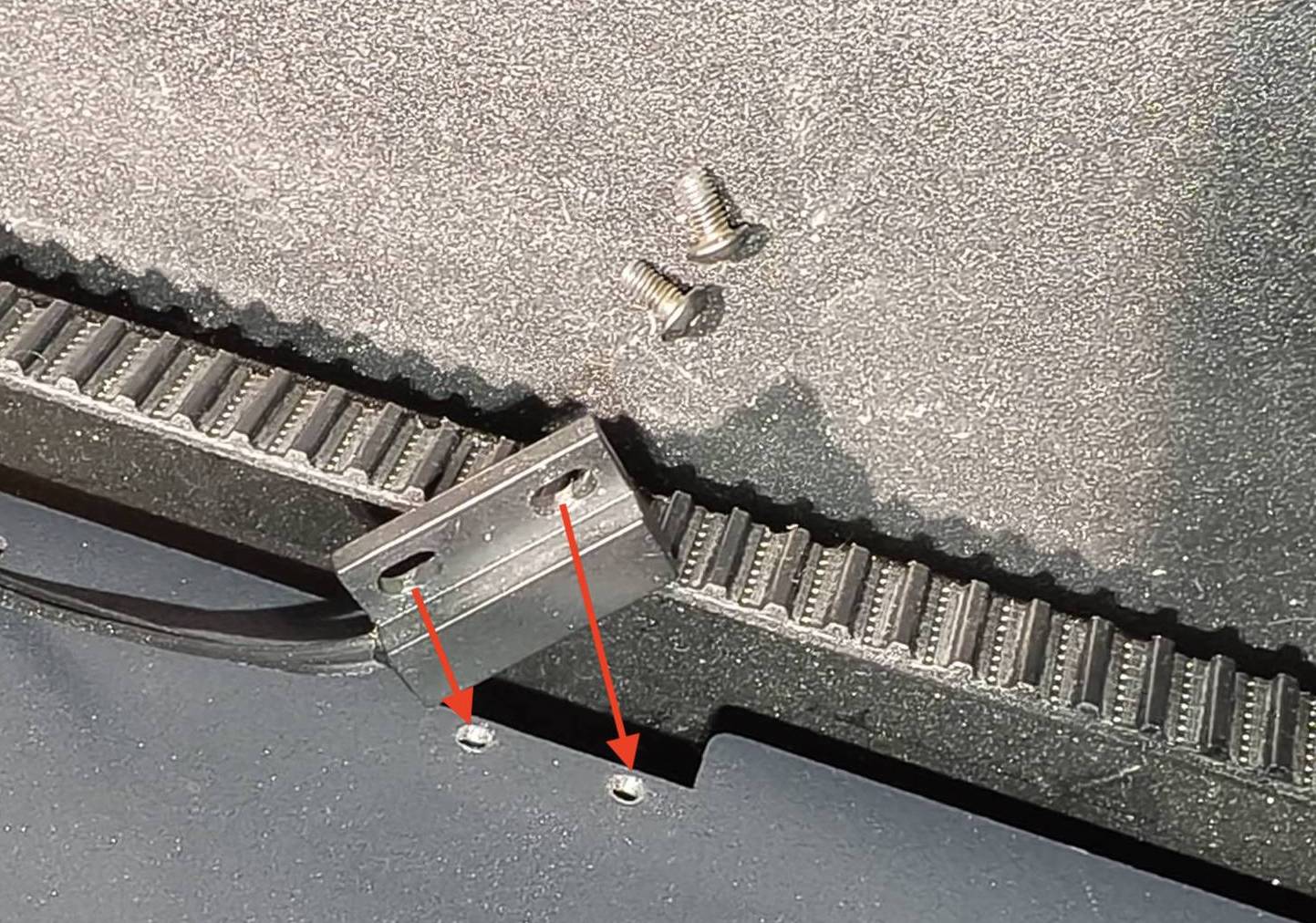

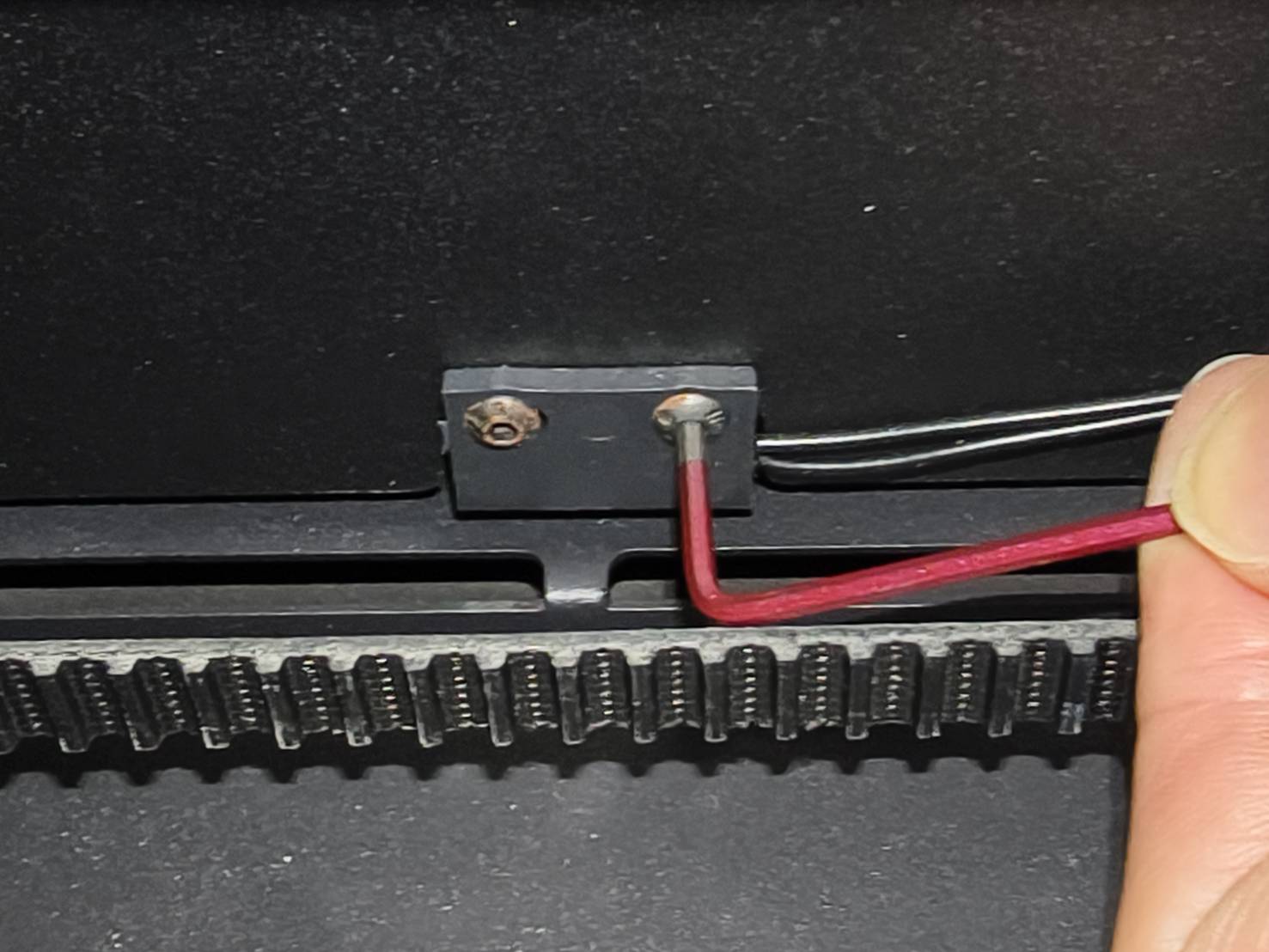

Befestigen Sie den neuen Sensor in der richtigen Position und stellen Sie sicher, dass die Ausrichtung der Abbildung unten entspricht.

Schritt 5

Verbinden Sie das Kabel des Schubladensensors mit der Platine des Autofokus-Tasters.

Schritt 6

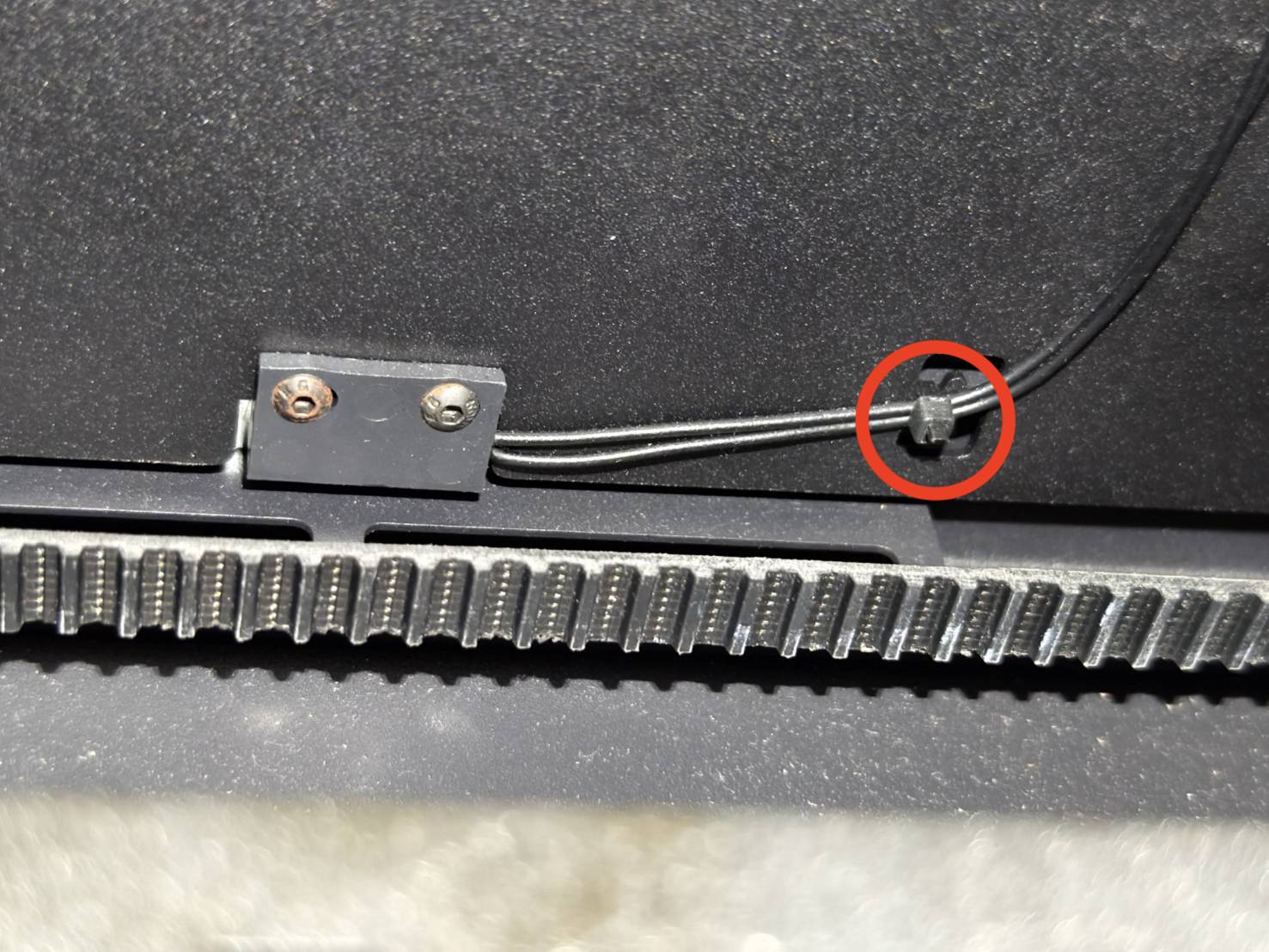

Fixieren Sie das Kabel mit einem Kabelbinder.
