HEXA - Austausch des Rundschalters (Silberfarben)

FLUX Support Team

26. März 2025 09:08
Aktualisiert

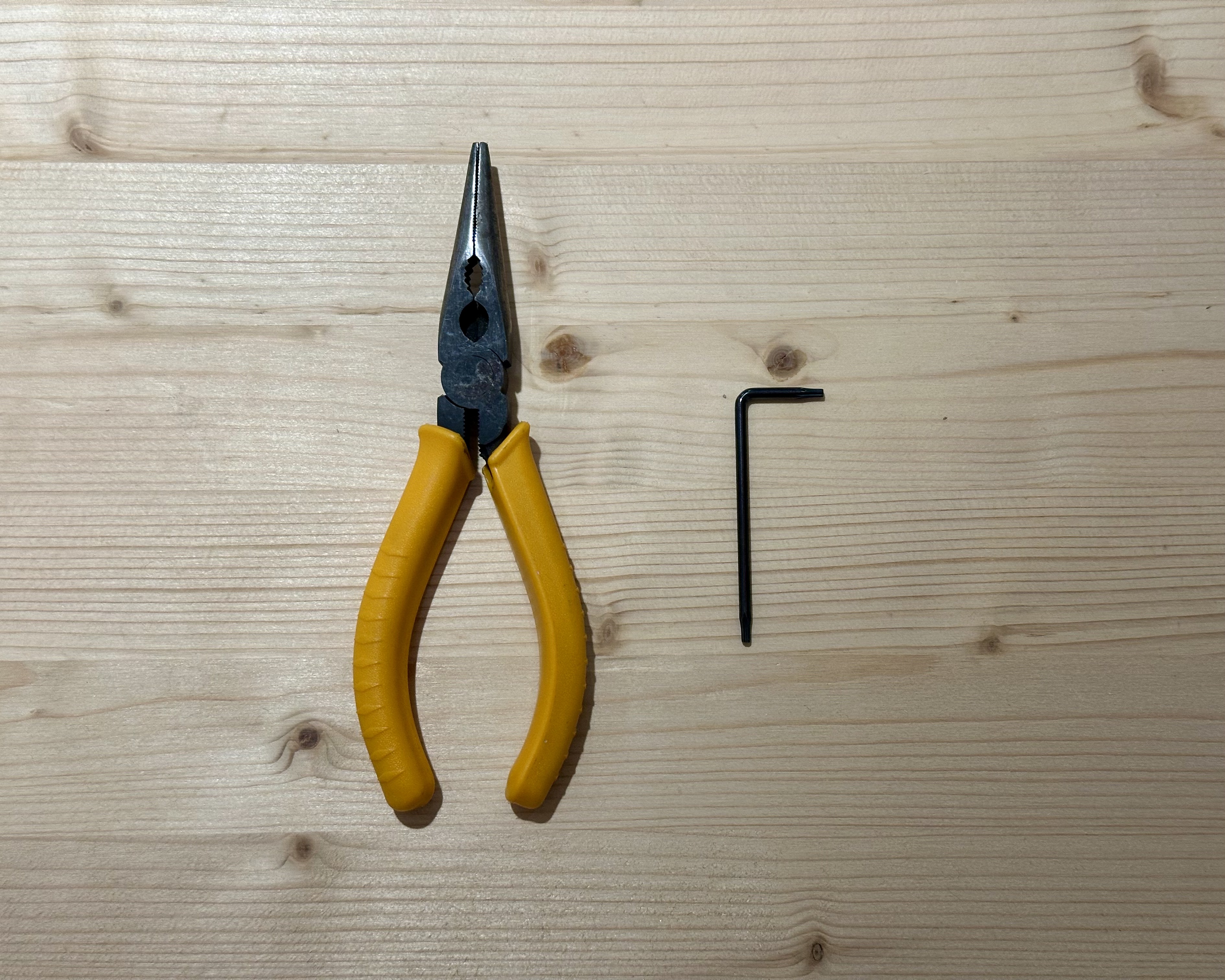

Werkzeuge

1	Zange
2	Torx T8 Schraubendreher

Schritt 1

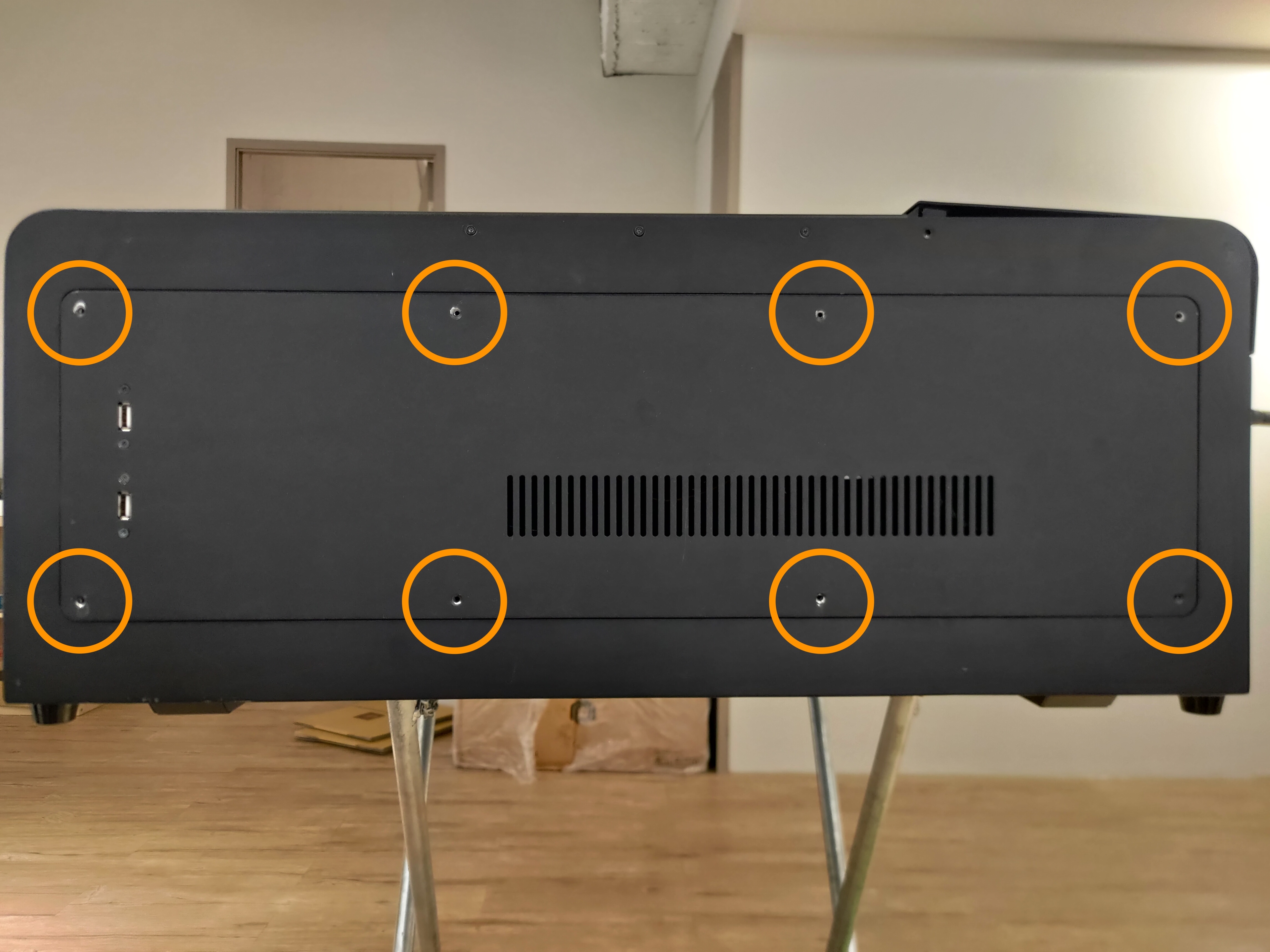

Schalten Sie das Gerät aus und entfernen Sie die acht Schrauben an der Seitenabdeckung.

Schritt 2

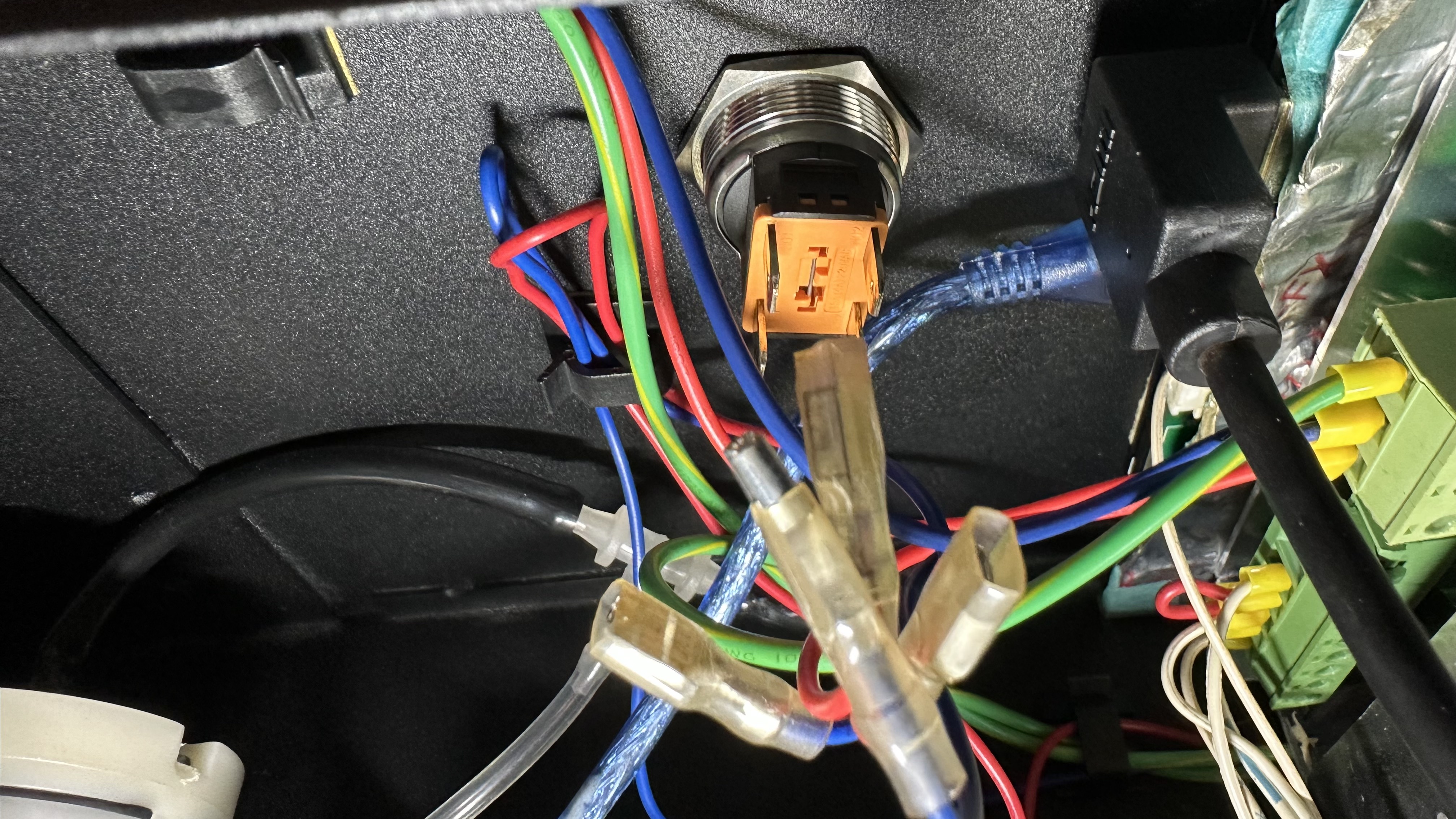

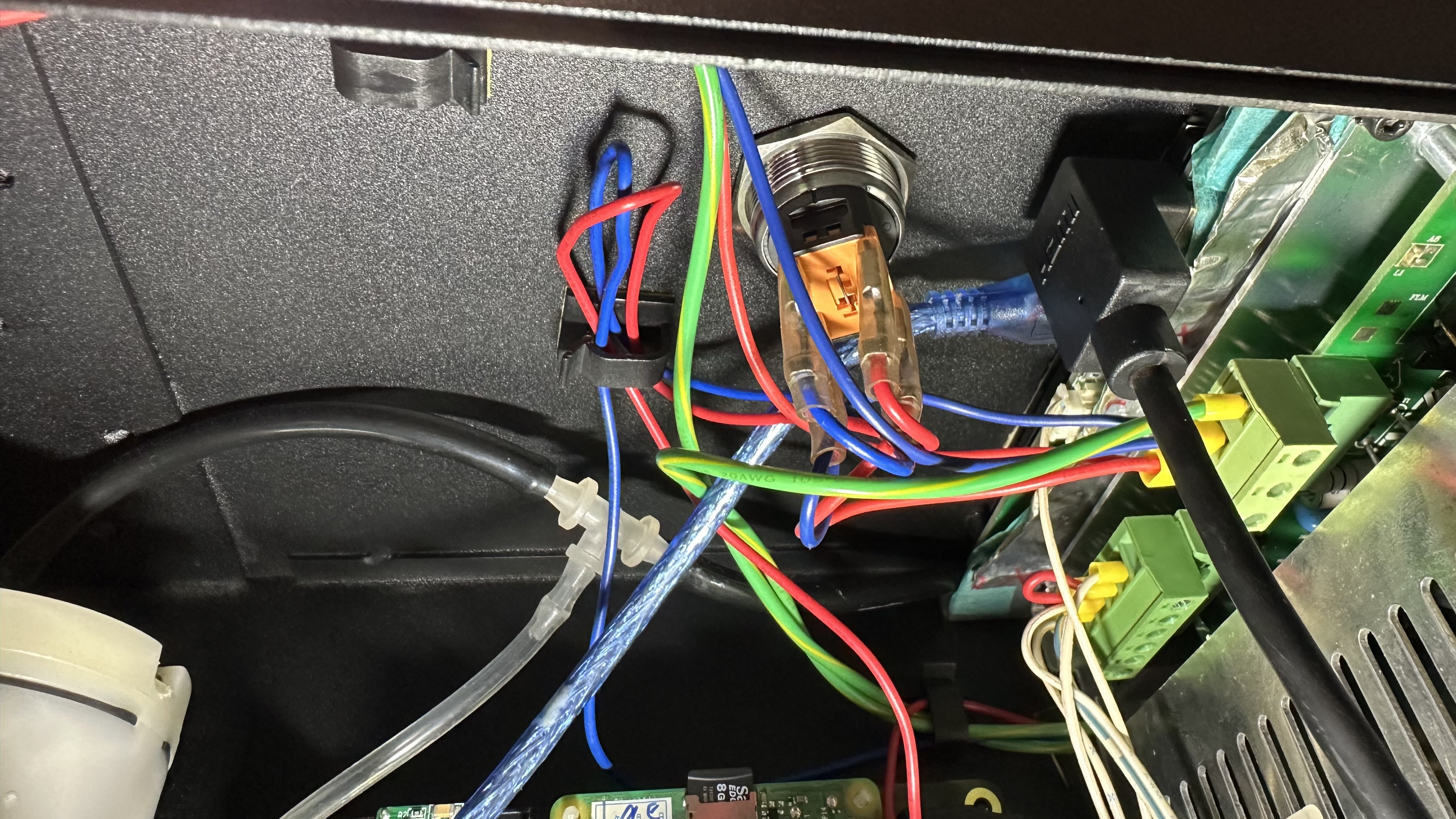

Fotografieren Sie die Verkabelung am Schalter, um die Position später überprüfen zu können.

Schritt 3

Entfernen Sie die Kabel.

Schritt 4

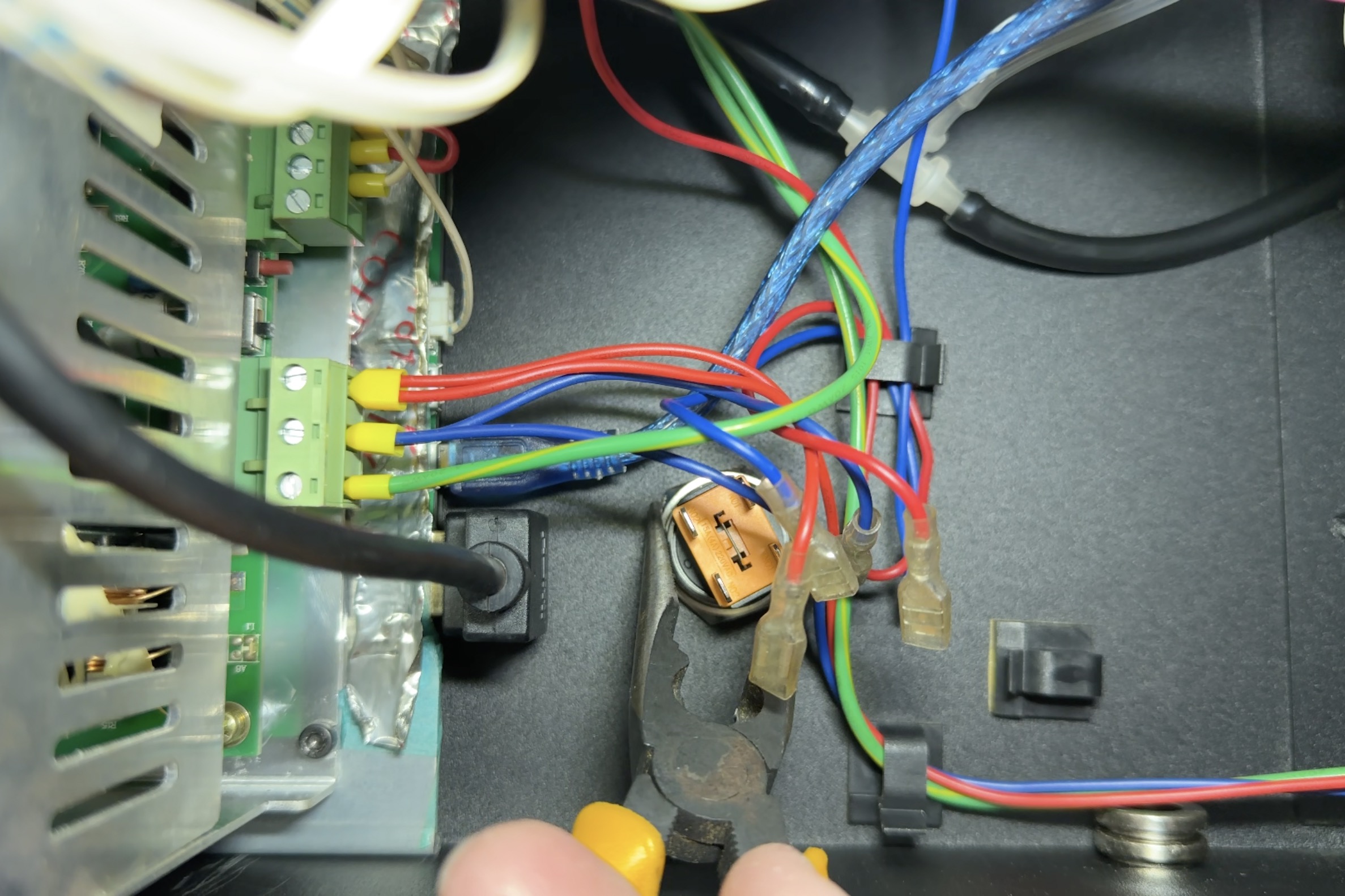

Entfernen Sie den Rundschalter, indem Sie die Befestigungsmutter lösen. Photo on 2025-3-4 at 4.11 PM.jpg

Schritt 5

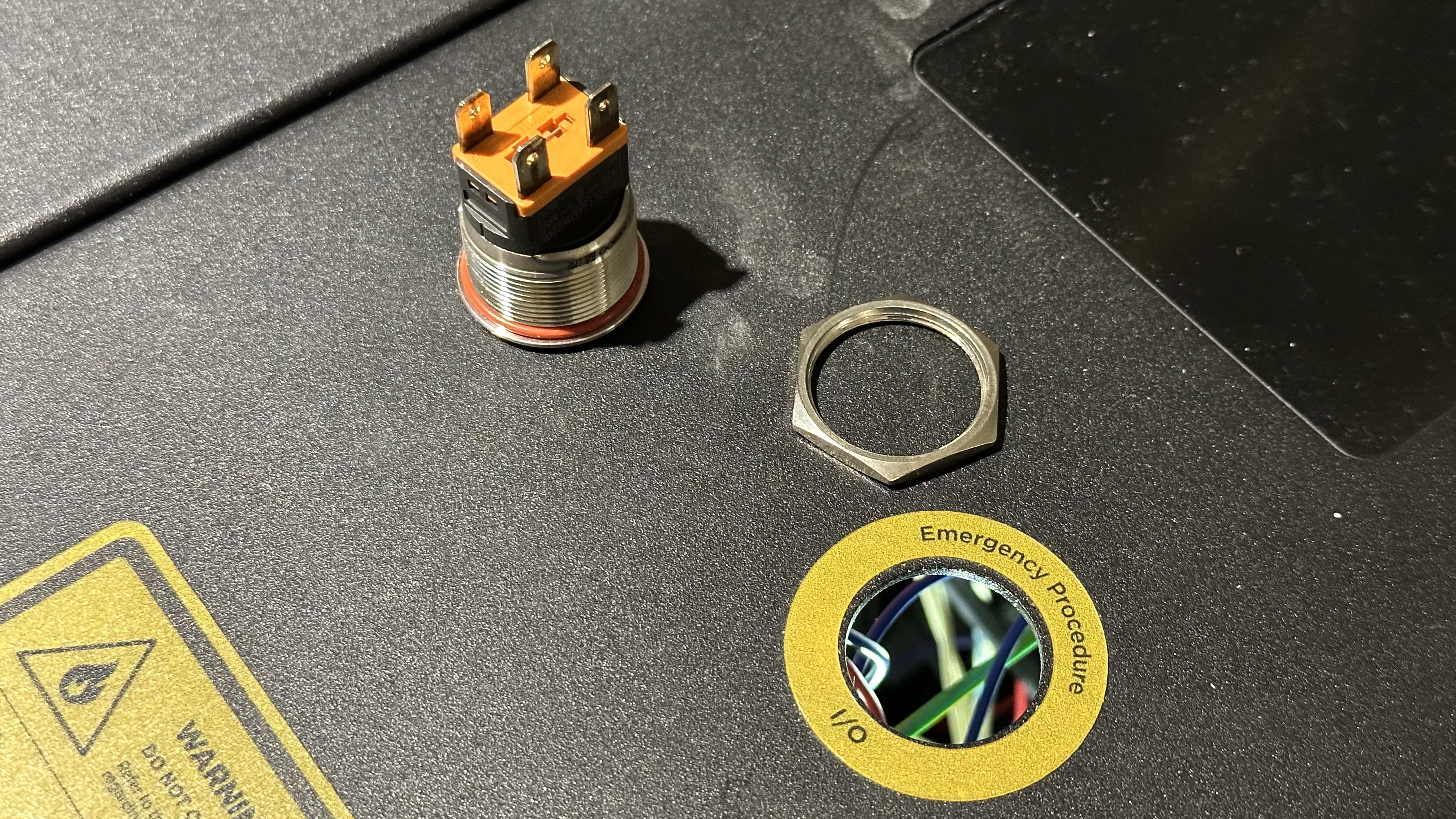

Installieren Sie den neuen Rundschalter, indem Sie die Befestigungsmutter festziehen. Photo on 2025-3-4 at 4.11 PM.jpg

Schritt 6

Verbinden Sie die Kabel mit den Anschlüssen des Schalters.

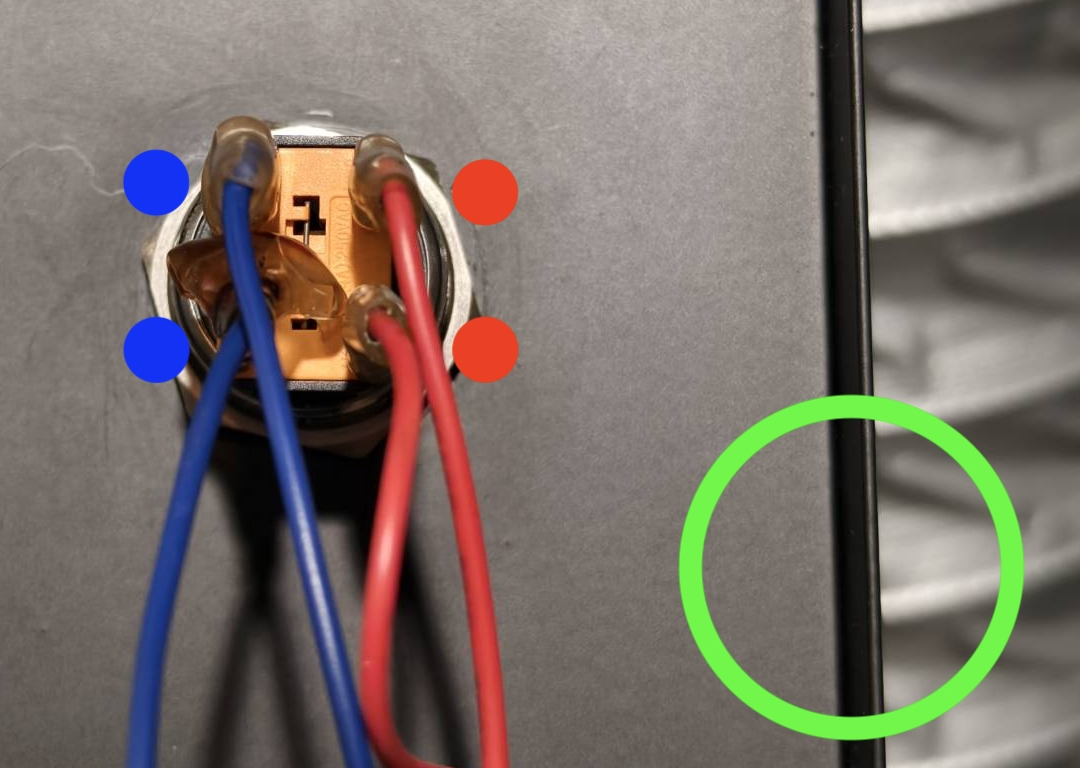

Achten Sie darauf, dass die gleichen Farben auf den gleichen Seiten (nur links und rechts) angeschlossen werden.

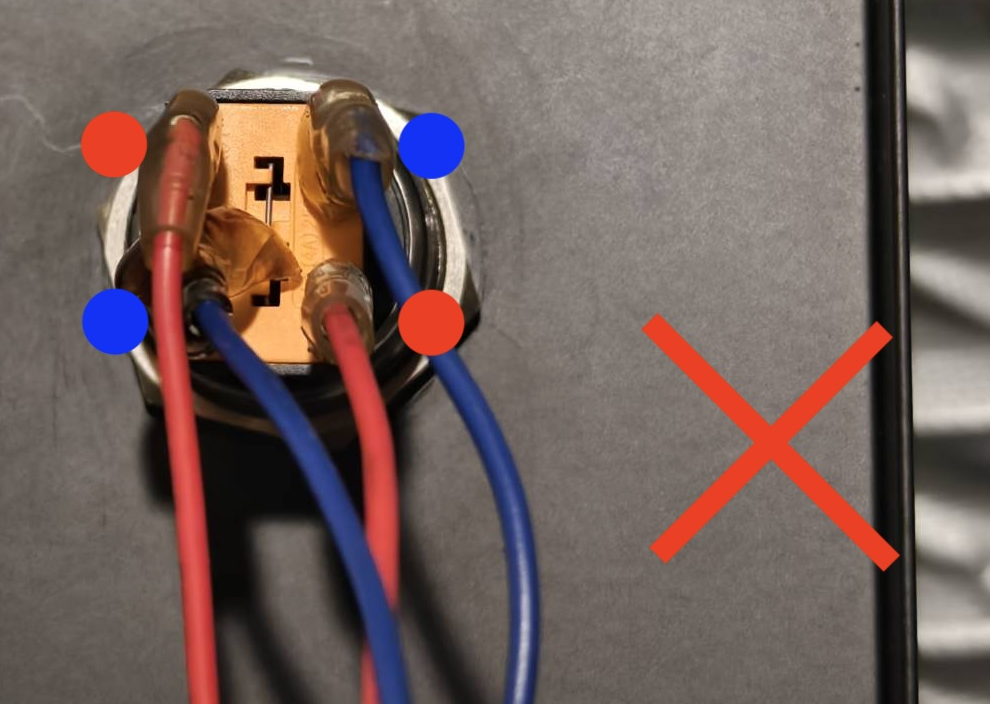

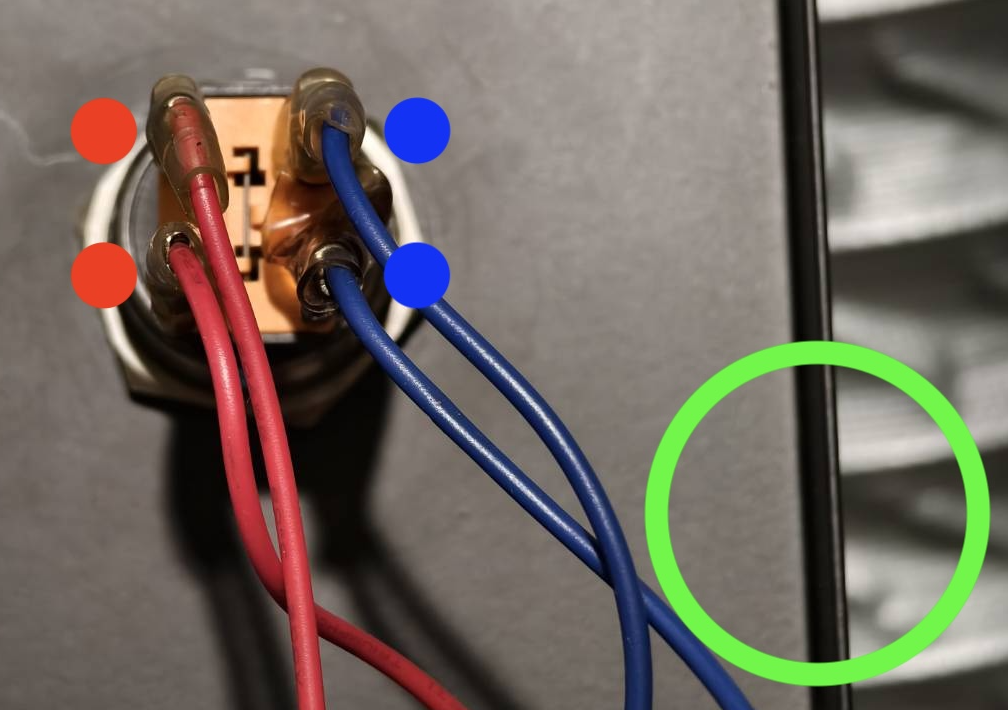

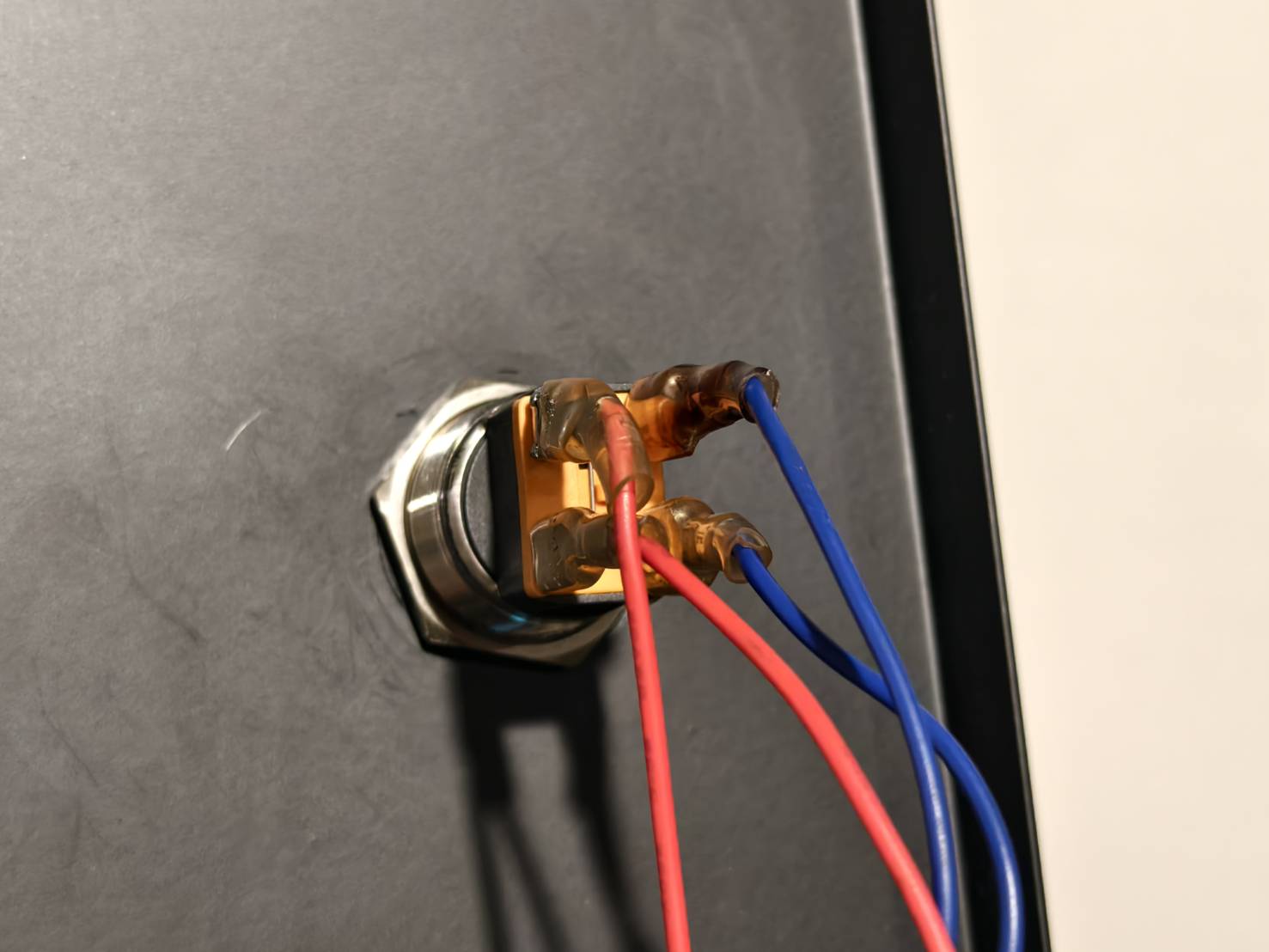

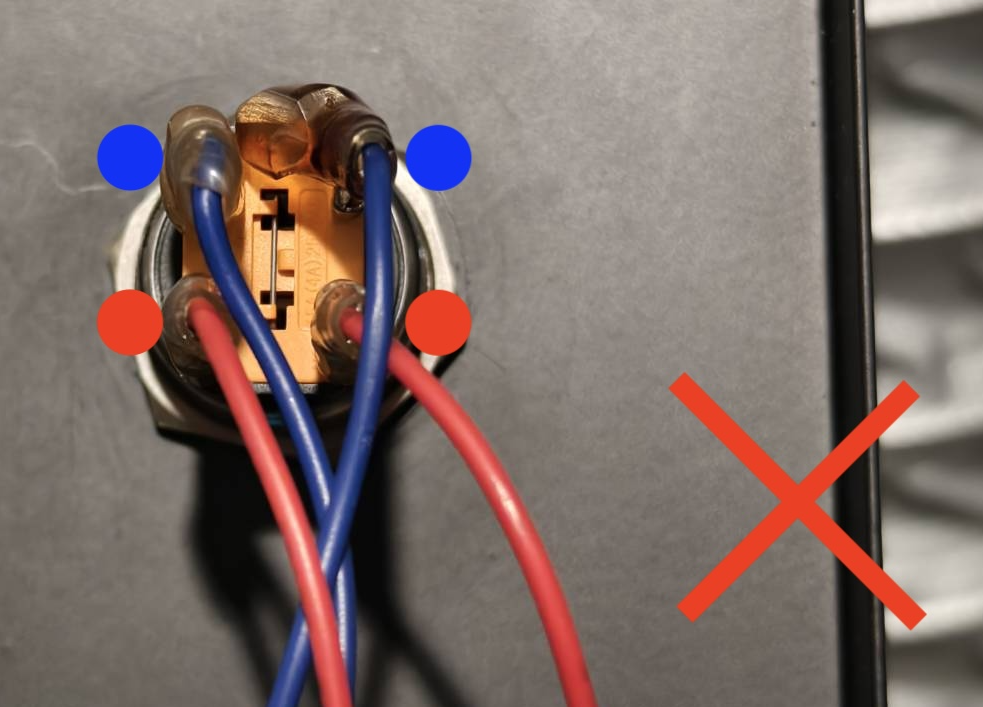

Korrektes Beispiel	Fehlerhafte Beispiele

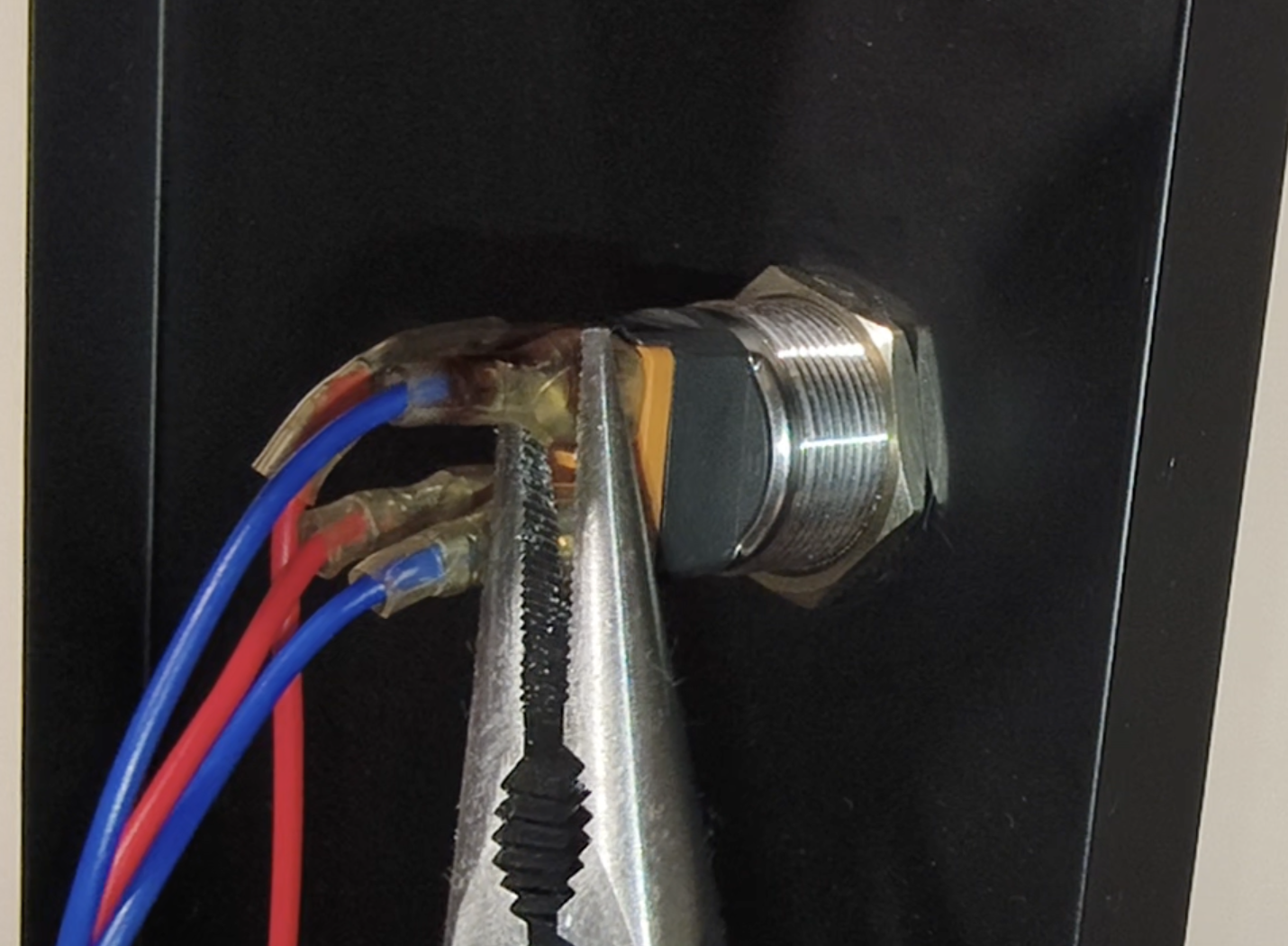

Nachdem Sie die Kabel angeschlossen und die korrekte Farbposition überprüft haben, fixieren Sie bitte die Kabel sicher mit einer Zange.

Warnung:
Die Maschine kann beschädigt werden, wenn Sie die Kabel falsch anschließen.
Stellen Sie daher vor dem nächsten Schritt sicher und überprüfen Sie nochmals, ob die Kabelanschlüsse den korrekten Beispielen oben entsprechen.

Schritt 7

Schließen Sie die Seitenabdeckung und ziehen Sie die Schraube fest.
