Dieses Kapitel stellt die Softwarefunktionen vor und demonstriert die 4 Erstellungstechniken, einschließlich der Erstellung mit Beam Studio, dem Importierenieren von Arbeitsdateien, dem Nachzeichnen von Bildern und der Massenproduktion, und schließt mit Formatierungsanweisungen ab.
Verfügbar für Beam Studio 2.2+.

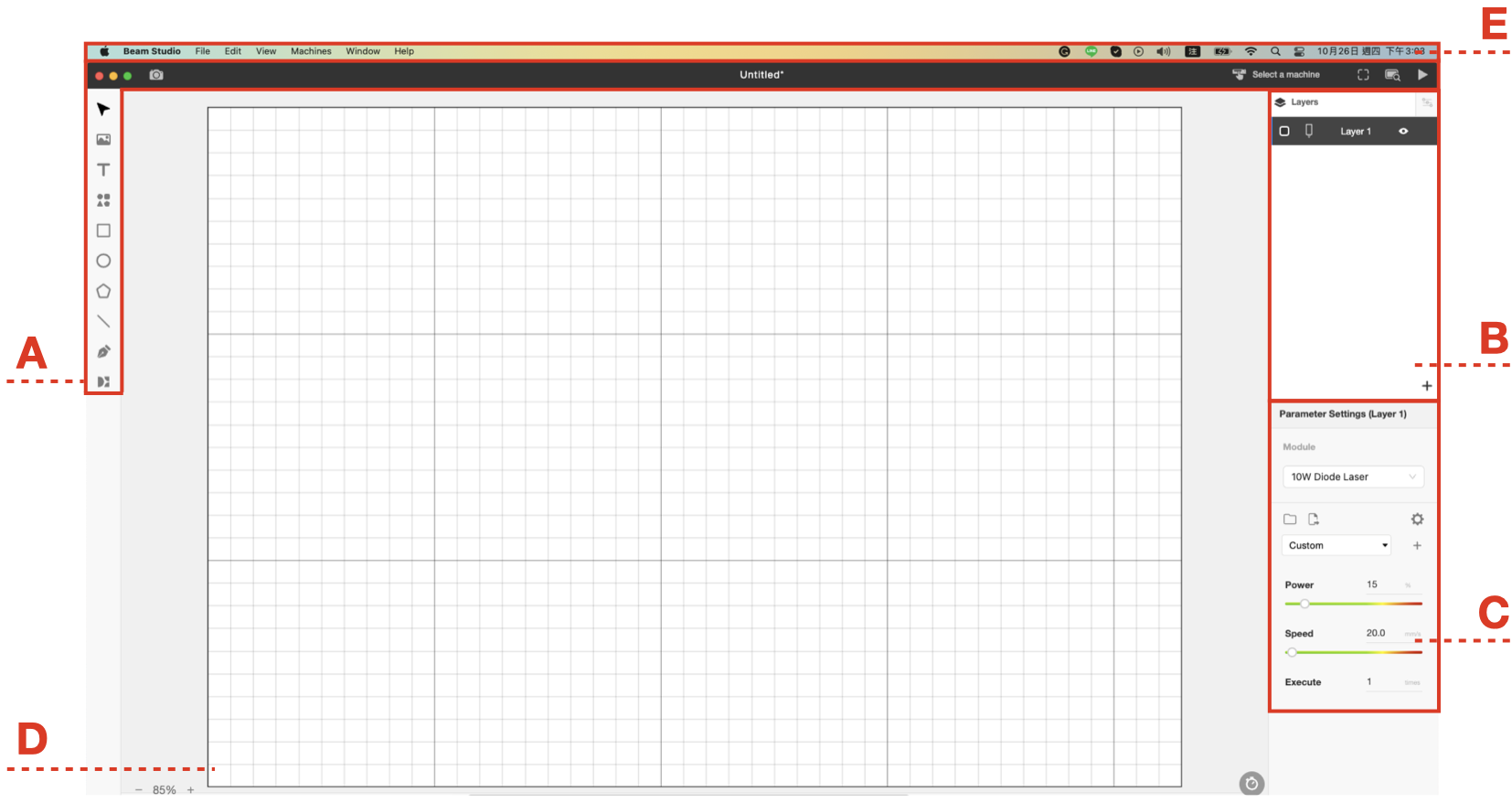

Die Software-Oberfläche kann in 5 Bereiche unterteilt werden
A. Symbolleiste
B. Ebenen- und Objektbereiche
C. Parametereinstellungen
D. Arbeitsoberfläche
E. Menü
A. Symbolleiste
Links
| Symbol | Name | Tastenkombination | Beschreibung |
| Auswählen | V |
Bestimmte Objekte auswählen. |
|
| Bild | I |
JPG / PNG / SVG / DXF / AI / PDF-Dateien importieren. Ziehen Sie sie direkt in die Software oder fügen Sie sie nach dem "Bild kopieren" direkt aus dem Browser ein. |
|
| Text | T |
Neue Textobjekte hinzufügen. Wenn die Füllung nicht aktiviert ist, gibt es nur einen Textstrich. Sobald sie aktiviert ist, wird der Text ausgefüllt. |
|
| Elemente |
Kuratierte Cliparts. |
||
| Rechteck | M |
Rechtecke zeichnen. Ermöglicht die Anpassung des Radius der abgerundeten Ecken. |
|
|
|
Polygone |
Polygone zeichnen. Die Anzahl der Polygonecken kann während des Zeichnens mit den Tasten "+" und "-" erhöht oder verringert werden. |
|
| Oval | L |
Ellipsen zeichnen. |
|
| Linie | \ |
Linienpfade zeichnen. |
|
| Stift | P |
|
|
| QR-Code | QR-Code generieren | ||
| Box-Generator | Laserschneidbox generieren | ||
| Design-Markt | Öffnen Sie den Design-Markt (https://dmkt.io) | ||
| Kameravorschau | Rufen Sie den Kameravorschaumodus auf. |

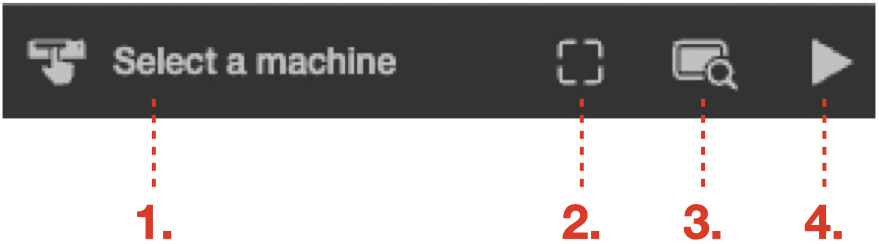

Oben
- Maschinenauswahl: Wählen Sie die Maschine aus, mit der Sie eine Verbindung herstellen möchten.
- Vorschaurahmen ausführen: Vorschau des Arbeitsbereichs der Aufgabe (spezifisch für Ador).
- Pfadvorschau: Zeigen Sie eine Simulation des Arbeitswegs an, bevor Sie die Aufgabe senden.
- Aufgabe starten: Senden Sie die Aufgabe an die ausgewählte Maschine.
Kameravorschaumodus
| Symbol | Name | Beschreibung |
| Vorschau |
Wählen Sie einen Bereich aus, um eine Vorschau des Bereichs der zu schneidenden oder zu gravierenden Werkstoffe anzuzeigen. |
|
| Bild nachzeichnen |
Scannen und Erstellen eines Pfadobjekts aus den Bildern der Kameravorschau. |
|
| Löschen |
Löschen Sie die von der Kamera vorgeschauten Bilder, aber die Objekte des Bild nachzeichnen werden nicht gelöscht. |
B. Ebenen- und Objektbereiche
Ebenenbereich
- Übersicht: Der Ebenenbereich zeigt eine Liste aller Ebenen in Ihrem Projekt an.
- Neue Ebenen hinzufügen: Klicken Sie auf die Schaltfläche "+", um eine neue Ebene hinzuzufügen.
- Ebenenoptionen: Klicken Sie mit der rechten Maustaste auf eine beliebige Ebene, um zusätzliche Optionen aufzurufen.
Überprüfen Sie die Details hier: Ebenensteuerung.

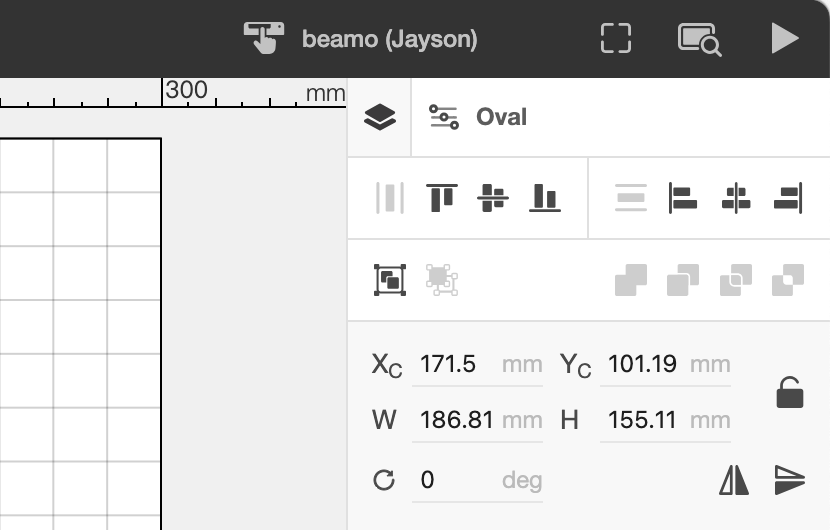

Objektbereich

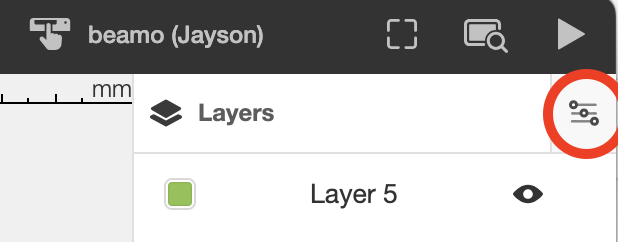

Klicken Sie hier auf das Symbol, um den Objektbereich zu öffnen.
Es gibt fünf Haupttypen von Objekten, mit denen Sie arbeiten können:
- Bildobjekt
- Textobjekt or Pfadtextobjekt
- Pfadobjekt
- Geometrieobjekt: Beinhaltet Rechtecke, Ovale, Polygone und Linien
- SVG-Objekt: Importierenierte SVG-Dateien
Jeder Objekttyp hat spezifische Optionen und Aktionen. Detaillierte Informationen zu jedem Typ finden Sie im nächsten Kapitel.
C. Parametereinstellungen
Ebenenparameter
Der Prozentsatz der Laserausgangsleistung.
Geschwindigkeit (mm/s):
Die Geschwindigkeit, mit der sich der Laserkopf bewegt, gemessen in Millimetern pro Sekunde.
Ausführen (Anzahl)
Die Anzahl der Ausführungen einer einzelnen Ebene für denselben Auftrag.
Z-Schritt (mm) (Verfügbar für FLUX ador, beamo und HEXA.)
Wenn Sie mehrere Schnitte auf demselben Pfad für eine einzelne Ebene durchführen (wenn "AUSFÜHREN" größer als 1 ist), können Sie die Absenkung des Laserkopfes für jeden Schnitt einstellen, um dickere Materialien zu bearbeiten.
Parameteroptionen
| Symbol | Name | Beschreibung |
| Importieren |
Importierenieren Sie alle in einer .json-Datei gespeicherten Gravurparameter in die Parameterliste. |
|
| Exportieren |
Exportierenieren Sie alle Parameter als eine einzige .json-Datei. |
|
| Parameter verwalten |
Durchsuchen, bearbeiten oder löschen Sie benutzerdefinierte Parameter. |
|
| Aktuelle Parameter hinzufügen |
Benennen und speichern Sie die aktuellen Parameter in der Parameterliste. |
|
| Benutzerdefinierte Parameter |
Wählen Sie Parameter aus der Dropdown-Liste aus. Vorgeschlagene Parameter für gängige Materialien sind verfügbar. |
Tipps zur Verwendung von Parametern
- Da Materialien variieren, beginnen Sie mit den integrierten Parametern, um die Gravierergebnisse zu beobachten. Passen Sie sie nach Bedarf an, um den gewünschten Effekt zu erzielen.
- Es wird empfohlen, die Leistung in Beamo, Beambox und Beambox Pro unter 70% einzustellen, um die Lebensdauer der Laserröhre zu verlängern. Bei Ador und HEXA hat die Verwendung der vollen Leistung jedoch weniger Auswirkungen auf den Laserverbrauch.
- Passen Sie die Parameter regelmäßig an, um den normalen Leistungsabfall der Laserröhre aufgrund von Nutzung und Zeit zu berücksichtigen.
D. Arbeitsoberfläche
Die Mitte des Fensters ist der Bereich zum Importierenieren von Bildern oder Zeichnen von Objekten. Beachten Sie, dass Objekte in diesem Bereich platziert werden sollten, um mit der Aufgabe fortzufahren.
E. Menü
Häufig verwendete Funktionen in jedem Tab werden hier vorgestellt.
Beam Studio
- Über Beam Studio: Anzeige der Version von Beam Studio.
- Einstellungen: Ändern Sie die Standardeinstellungen wie Sprache, Maschinen-IP-Adresse und Add-ons.
Datei
- Öffnen, Speichern, Speichern unter: Öffnen oder speichern Sie die Dateien.
- Beispiele: Verwenden Sie verschiedene Beispiele, einschließlich unterschiedlicher Dateien und Materialgraviertests (verschiedene Leistungs- und Geschwindigkeitskombinationen), um die besten Parameter für neue Materialien zu bestimmen.
- Exportierenieren: Exportierenieren Sie Dateien in mehrere Formate, einschließlich BVG, SVG, PNG, JPG und FLUX-Task. Detaillierte Informationen zu Dateiformaten werden in diesem Kapitel erläutert.
Bearbeiten
- Optimieren: Optimieren Sie die Anordnung der Objekte, um das Graviermaterial bestmöglich zu nutzen.
- Dokumenteinstellungen: Passen Sie Einstellungen wie Gravurauflösung, Arbeitsbereich (Modellauswahl) und Add-ons an.
- Szene leeren: Entfernen Sie alle Objekte aus der Szene
Ansicht
- Raster anzeigen: Raster in der Arbeitsoberfläche anzeigen.
- Ebenenfarbverwendung: Zeigen Sie die Ebenfarben auf Objekten in dieser Ebene an.
Maschinen
- Netzwerkeinstellungen testen: Überprüfen Sie die Netzwerkverbindungsqualität zwischen dem Computer und der Zielmaschine.
- Kamera kalibrieren: Führen Sie den Kamerakalibrierprozess für die Maschinen für verschiedene Add-ons durch.
- Firmware aktualisieren: Laden Sie die Firmware von der offiziellen Website herunter, speichern Sie sie auf Ihrem Computer und aktualisieren Sie die Maschinenfirmware, indem Sie die Firmwaredatei auf Ihrem Computer auswählen. Hinweis: Das Firmware-Upgrade dauert einige Minuten. Schalten Sie die Maschine während des Vorgangs nicht aus.
Fenster
- Dies ist das Standardmenü für Mac-Systeme. Fensters und Linux Ubuntu haben diese Option nicht.
Hilfe
- Startanleitungen anzeigen: Starten Sie das Software-Einführungstutorial neu.
- Fehlerbericht: Exportierenieren Sie einen Fehlerbericht, nachdem ein Fehler aufgetreten ist. Stellen Sie sicher, dass die Software nicht neu organisiert oder heruntergefahren wird, bevor Sie den Fehlerbericht exportieren. Der Kundendienst wird Sie durch den Exportieren der Fehlerberichtdateien führen, um Beam Studio-Fehler zu beheben.
- Debug-Tool: Eine Schnittstelle für Entwickler zum Debuggen von Softwareproblemen.
