2-2 Pfadobjekt

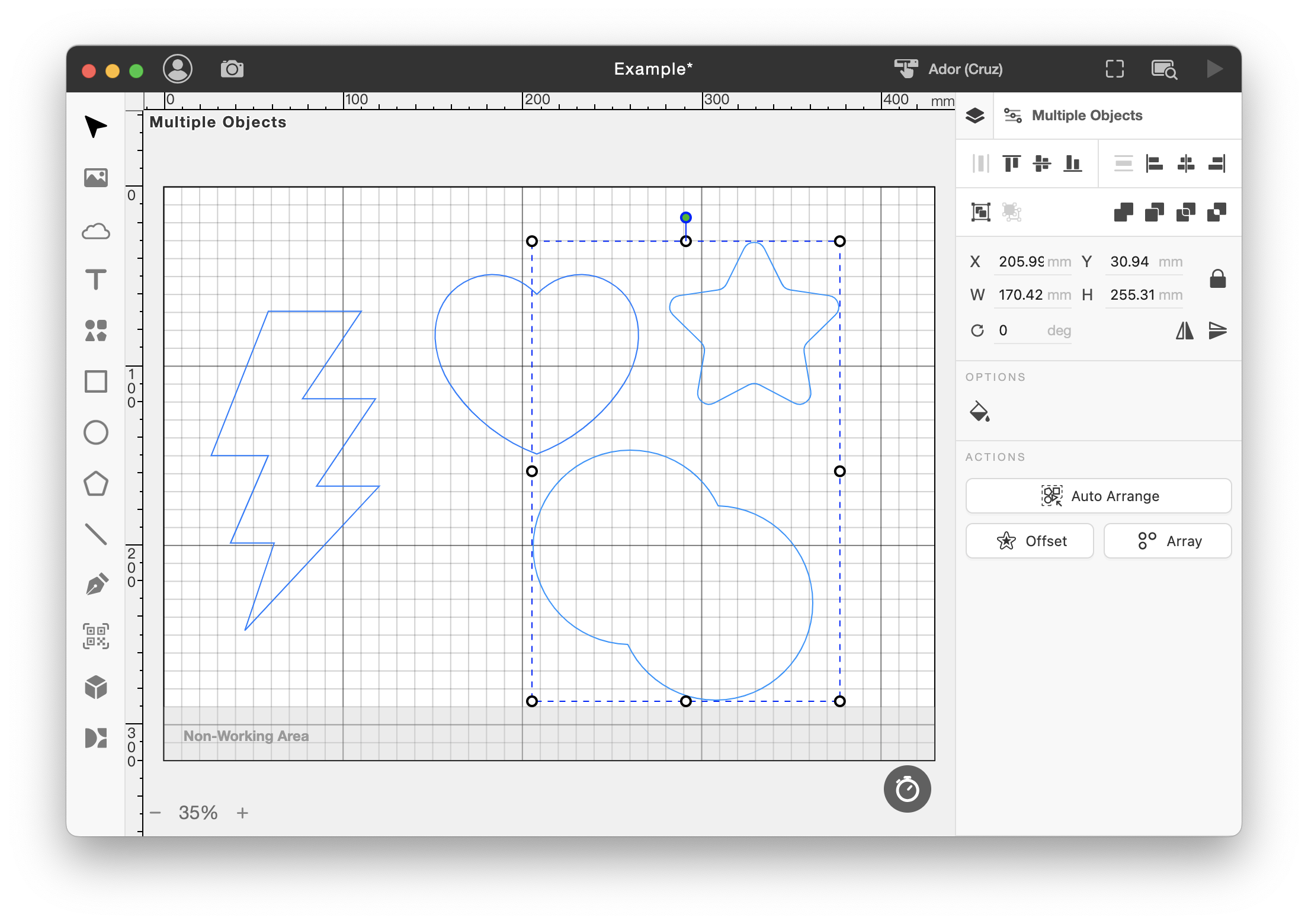

Ein Pfadobjekt in der Vektorbearbeitungssoftware ist wie eine Zeichnung aus verbundenen Punkten, die als Knoten bezeichnet werden. Sie können einen Pfad mit dem Stift-Werkzeug erstellen oder Formen wie Text, Rechtecke, Ovale und Polygone in einen Pfad umwandeln.

Wenn Sie mehr als einen Pfad oder eine Form haben, können Sie sie auf verschiedene Arten mithilfe spezieller Aktionen, die als boolesche Operationen bezeichnet werden, kombinieren. Mit diesen Aktionen können Sie Pfade verbinden (Vereinigung), überlappende Bereiche finden (Schnittmenge), einen Pfad von einem anderen abziehen (Subtraktion) oder die Unterschiede zwischen ihnen anzeigen (Differenz).

Boolesche Operation

Symbol	Operation	Beschreibung
	Vereinigung	Kombiniert mehrere geschlossene Vektorgrafiken zu einer.
	Subtraktion	Entfernt überlappende Teile von zwei geschlossenen Vektorgrafiken. Die Farbe der oberen Ebene bleibt erhalten, wenn sie sich auf verschiedenen Ebenen befinden.
	Schnittmenge	Behält nur die überlappenden Teile von geschlossenen Vektorgrafiken. Die Farbe der ausgewählten Ebene bleibt erhalten, wenn sie sich auf verschiedenen Ebenen befinden.
	Differenz	Behält nur die nicht überlappenden Teile von geschlossenen Vektorgrafiken. Die Farbe der ausgewählten Ebene bleibt erhalten, wenn sie sich auf verschiedenen Ebenen befinden.

Optionen

Füllung

Erstellt eine Füllung für das Pfadobjekt zum Gravieren oder Drucken.

Aktionen

Automatisch anordnen

Ordnet die Objekte automatisch auf minimalem Raum an.

Versatz

Erweitert oder verkleinert die Kontur der Pfadobjekte.

Array

Erstellen Sie ein wiederholendes Layout der Pfadobjekte.
