Introducción
El funcionamiento seguro de su FLUX Ador requiere un Oficial de Seguridad Láser (LSO) capacitado. FLUX ha consultado con expertos en láser para diseñar estos Materiales de Formación LSO de FLUX Ador para ayudarle a cumplir con sus responsabilidades como LSO y garantizar que opere su FLUX Ador de forma segura.
El primer documento, la formación LSO de FLUX Ador, consta de tres partes:
- La primera sección, 'Funcionamiento Seguro de FLUX Ador', describe los procedimientos para garantizar un funcionamiento seguro.
- La segunda sección, 'Responsabilidades del Oficial de Seguridad Láser', describe su papel como Oficial de Seguridad Láser para su FLUX Ador.
- La tercera sección, 'Acerca de los Láseres y la Seguridad Láser', proporciona información general sobre láseres y seguridad láser, así como las normativas relacionadas con los láseres.
El segundo documento, 'Programa de Seguridad Láser de FLUX Ador', es un documento del programa de seguridad láser que usted, como LSO de su FLUX Ador, puede adoptar.
El tercer documento, 'Procedimiento Operativo Estándar del Láser FLUX Ador', es un documento PNT que puede adoptar y que forma parte del Programa de Seguridad Láser de FLUX Ador.
El cuarto documento, 'Señal de Advertencia', es una señal que puede optar por utilizar como medida de cumplimiento descrita en el PNT si decide no operar su FLUX Ador en condiciones de Clase 1.
Funcionamiento Seguro de FLUX Ador:
Condiciones de Clase 1
Su FLUX Ador es un láser de Clase 4. Sin embargo, ciertas precauciones de seguridad pueden crear 'condiciones de Clase 1' alrededor del láser. Las condiciones de Clase 1 significan que las condiciones son incapaces de producir niveles de radiación dañinos durante el funcionamiento normal.
Esto significa que si elige utilizar la Base de Extensión Ador en el Montaje Sin Paso como se describe a continuación, no son necesarias protecciones adicionales como gafas de seguridad, señales y luces de advertencia.
Sin embargo, incluso con las condiciones de Clase 1, toda persona que utilice el FLUX Ador debe leer y cumplir con el manual del usuario y todas las instrucciones en la Aplicación FLUX.
Montaje Sin Paso de la Base de Extensión Ador
El Montaje Sin Paso de la Base de Extensión Ador estará disponible para su FLUX Ador.
En el Montaje Sin Paso, los marcos frontal y trasero de la base se instalarán y servirán como bloqueadores de haz para las aberturas de paso.
Cuando la función de paso del FLUX Ador no esté en uso, estos pueden atornillarse firmemente para cerrar las aberturas frontal y trasera. Vea las fotos a continuación.
Cuando la Base de Extensión Ador está instalada en un Ensamblaje Sin Paso y se siguen todas las instrucciones del manual y del software FLUX Beam Studio, se cumplen las condiciones de Clase 1 y no se requieren precauciones de seguridad láser adicionales más allá del cumplimiento del manual y del software FLUX Beam Studio.

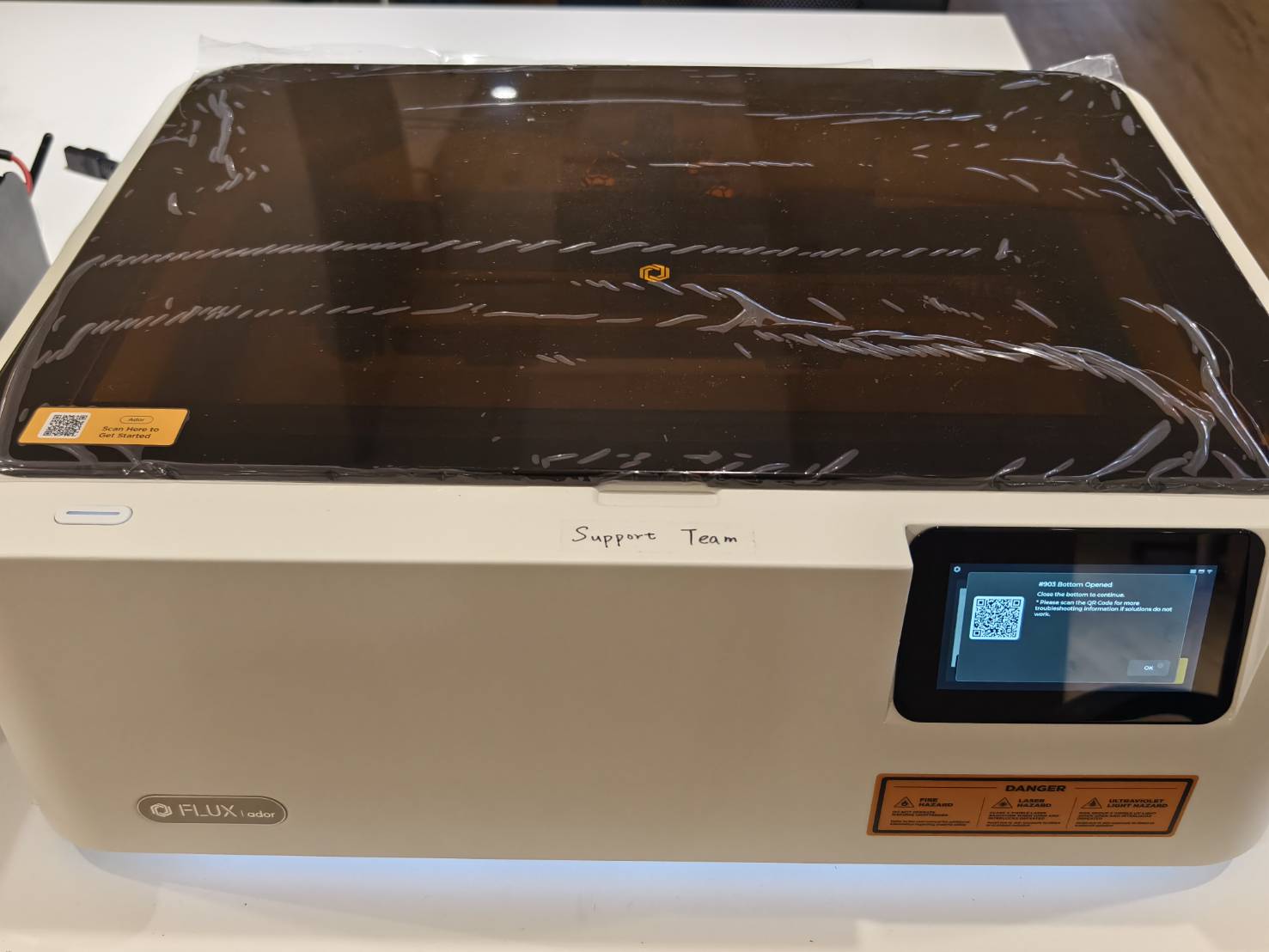

| Ensamblaje con Paso | Ensamblaje Sin Paso |
Operación Fuera de las Condiciones de Clase 1
Si su FLUX Ador no se está operando bajo condiciones de Clase 1, usted es responsable de garantizar una operación segura. El PNT proporcionado no permite una operación segura en condiciones de Clase 4, por lo que el OSL debe crear un PNT que lo haga. En última instancia, el OSL es responsable de definir lo que esto implica, describirlo y hacerlo cumplir con ese PNT, y el operador del láser es responsable de garantizar el cumplimiento y la operación segura. Algunos elementos clave de un PNT de Clase 4 pueden incluir:
-
Gafas de protección adecuadas
FLUX Ador no proporciona gafas de protección, pero se pueden adquirir gafas apropiadas por separado de FLUX. Para más información, por favor contacte con support@flux.com, visite la Tienda Web de FLUX, o visite el Centro de Ayuda de FLUX.
-
Señalización
Se debe colocar una señal de seguridad láser adecuada en la entrada para alertar a las personas sobre los peligros en el interior. FLUX ha proporcionado un ejemplo de señal (a continuación).
-

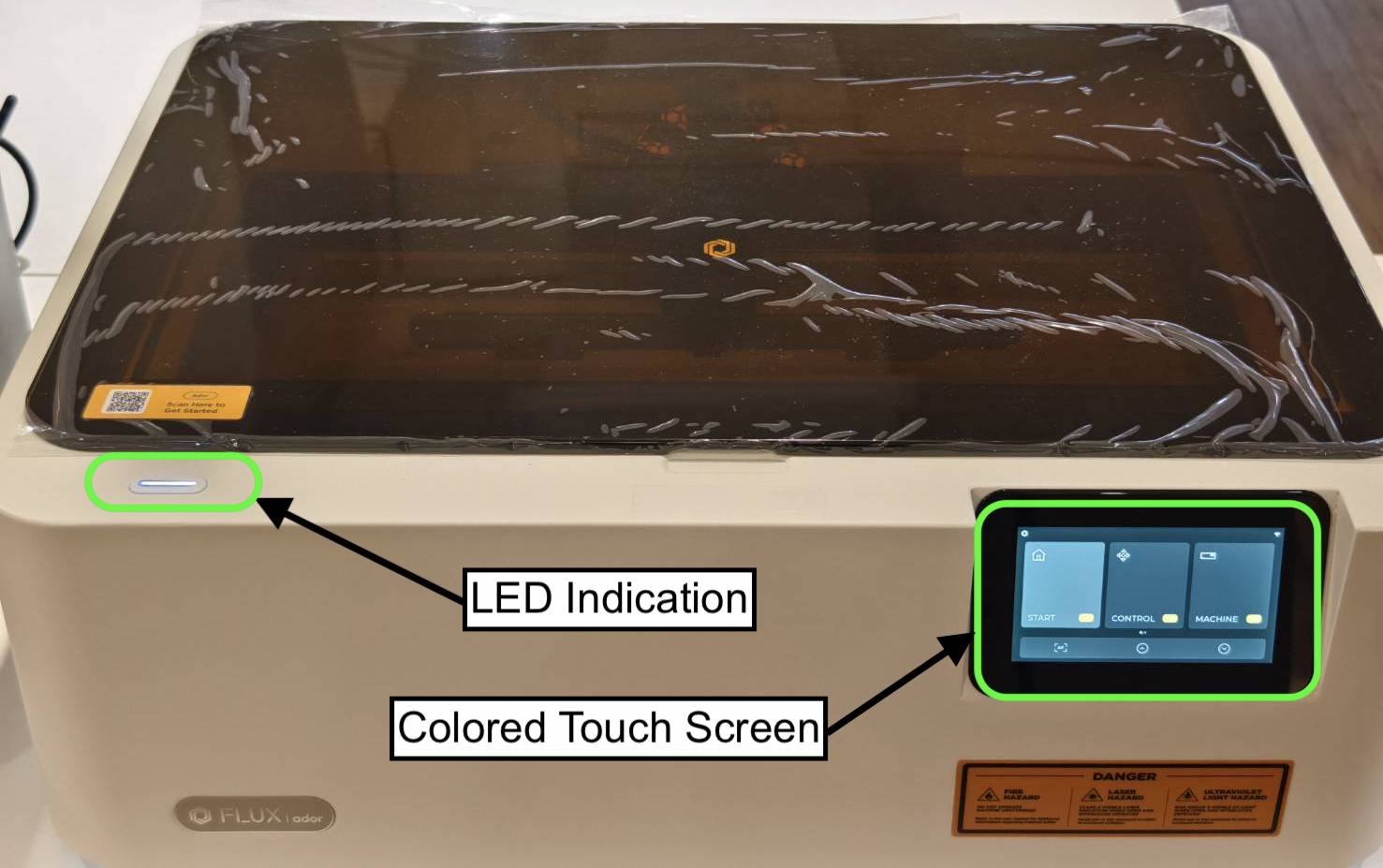

Indicadores luminosos y visuales
Una luz LED incorporada en la parte frontal de la máquina se ilumina cuando la máquina está encendida, y una pantalla táctil a color integrada muestra el estado de la máquina. Estos indican si el láser está en uso, tiene un error o está apagado.

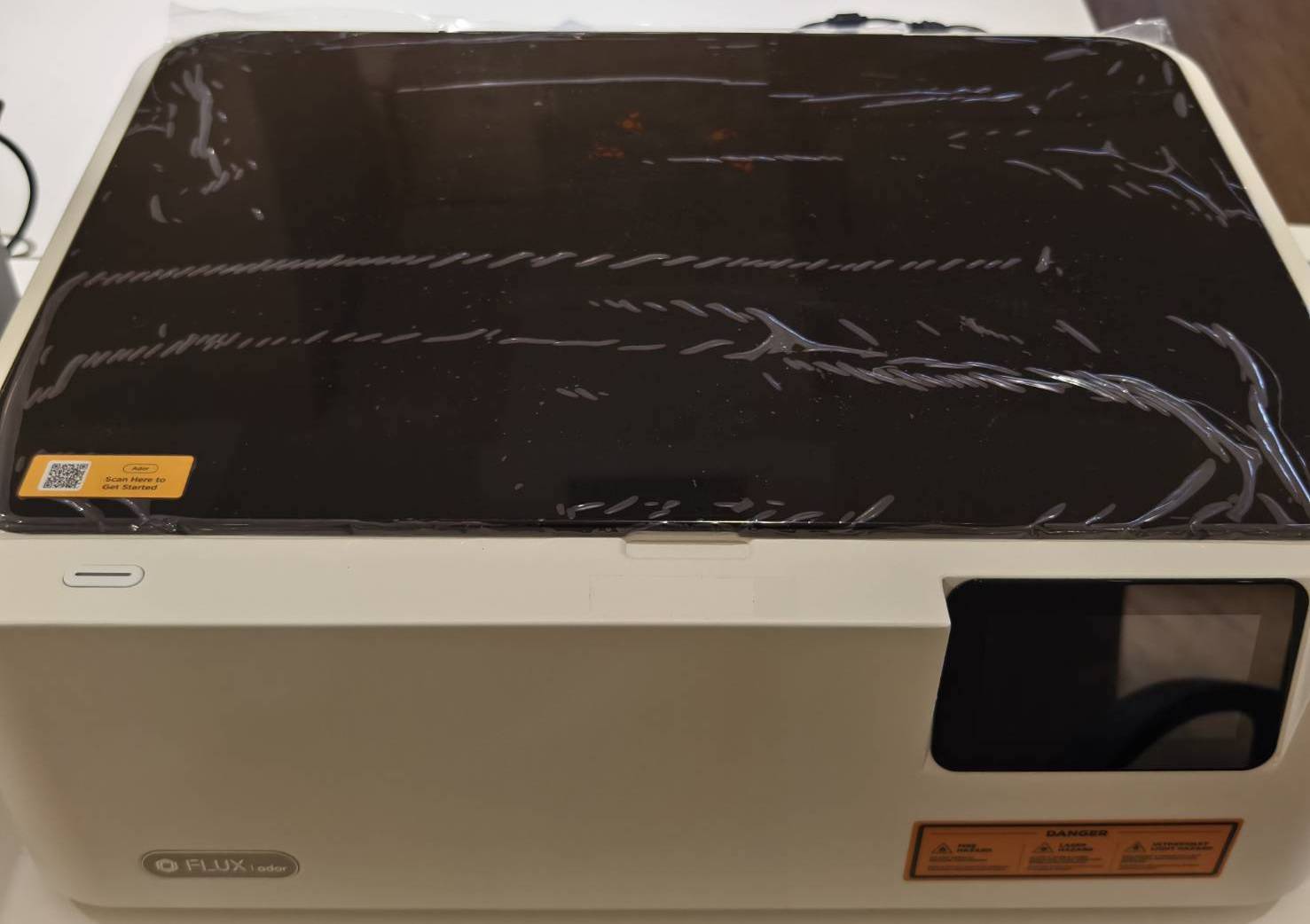

| Máquina en Uso | Máquina Apagada |
-
Interbloqueo láser

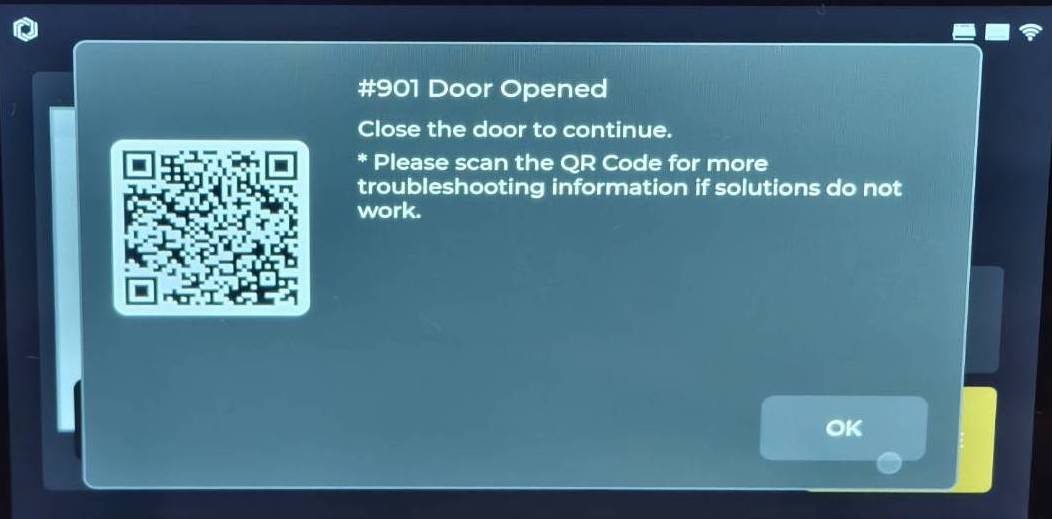

- Los sensores de puerta físicos incorporados detectarán el estado de la puerta al abrirse o cerrarse. La máquina solo funcionará cuando la puerta esté completamente cerrada, lo que significa que no emitirá ningún láser cuando la puerta esté abierta. Durante una tarea láser, si se abre la puerta, la máquina dejará de funcionar inmediatamente y aparecerá un error en la pantalla para recordar al usuario que cierre la puerta y continúe.

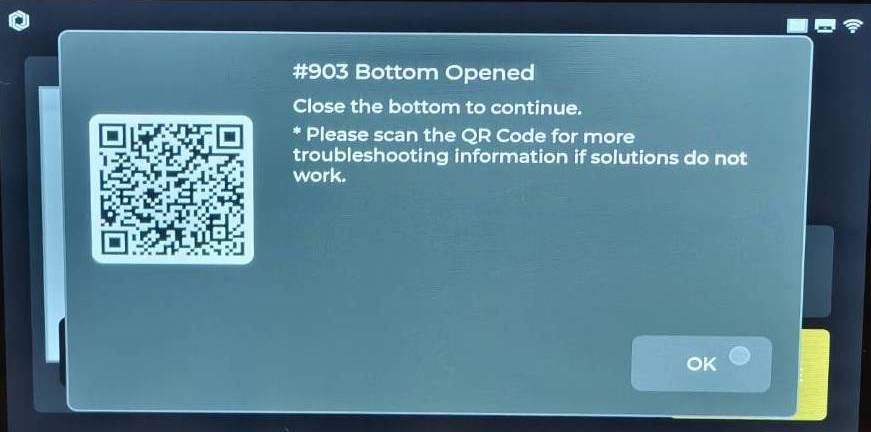

- Otro sensor incorporado en la parte inferior de la máquina detecta si la base de extensión o la placa inferior original de la máquina están instaladas correctamente. La máquina no funcionará a menos que una de ellas esté instalada correctamente.

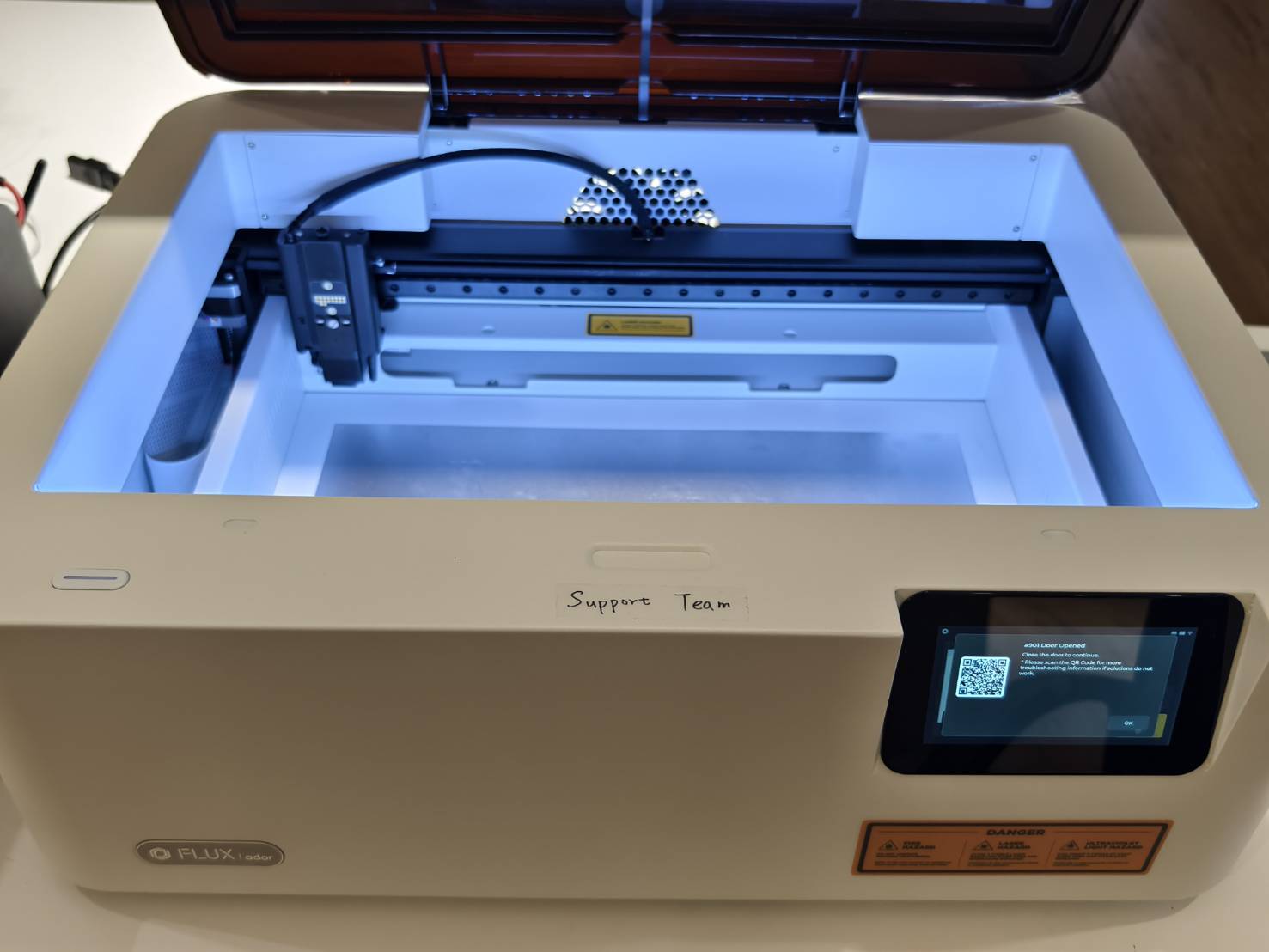

| Puerta abierta | Parte inferior abierta |
Responsabilidades del Oficial de Seguridad Láser:
El OSL y su programa de seguridad láser
La norma ANSI Z136.1 describe las directrices para un programa de seguridad que minimizará los riesgos de un láser de Clase 4 como el FLUX Ador. La responsabilidad principal de seguridad recae en una persona designada como Oficial de Seguridad Láser, u OSL. Este documento está diseñado para ayudarle a actuar como OSL para una o más unidades FLUX Ador. No proporciona información suficiente para asesorarle en la actuación como OSL para cualquier otro láser.
El OSL verifica la clasificación del láser. El OSL determina el nivel de riesgo considerando los detalles del láser y crea un procedimiento operativo estándar (POE) que determina qué medidas de control (como enclavamientos adicionales, formación y gafas de seguridad) deben utilizarse.
El OSL es entonces responsable de ayudar y formar a otros usuarios del láser, garantizar el cumplimiento seguro, analizar cualquier posible riesgo, proporcionar equipo de seguridad, asegurar que se cumplan todas las normativas, incluidas (en EE. UU.) las de CDRH, OSHA y las regulaciones estatales, y auditar el uso del láser para asegurarse de que se utilice de manera segura.
Además de estas responsabilidades, el OSL también debe recomendar y aprobar señales, etiquetas, equipo de protección, instalaciones, equipos y cualquier modificación, mantener registros, aprobar la operación del sistema láser e investigar accidentes en caso de que ocurran. El OSL es en última instancia responsable de determinar si un láser puede funcionar de manera segura y cómo.
Procedimiento Operativo Estándar
Basándose en el Análisis de Riesgos, el OSL debe crear un Procedimiento Operativo Estándar (POE) que describa las medidas de control necesarias para minimizar los riesgos. FLUX también ha creado un POE de muestra (proporcionado a continuación) que puede usar o adaptar a su programa de seguridad láser FLUX Ador.
Acerca de los láseres y la seguridad láser:
En qué se diferencian los láseres
Los láseres son un tipo especial de fuente de luz. La mayoría de la luz está compuesta por muchos colores diferentes, que brillan en muchas direcciones a la vez. La luz láser es diferente en tres aspectos.
Primero, la luz láser es monocromática, de un solo color. A veces, ese color es visible, como en el Módulo Láser de Diodo FLUX Ador 10W/20W, que emite un láser azul visible. A veces, es invisible, como en el Módulo Infrarrojo FLUX Ador 2W, cuya emisión láser los ojos humanos no pueden ver.
En discusiones técnicas, se describe a los láseres como productores de "radiación electromagnética no ionizante". Esto describe una amplia categoría que incluye todo, desde la luz solar hasta las ondas de radio. En lugar de hablar de color, se utiliza el término "longitud de onda". La longitud de onda del láser de medición de baja potencia en su Ador con el Módulo Láser de Diodo 10W/20W predeterminado es de 455 nanómetros, que corresponde al azul. La longitud de onda del Módulo Infrarrojo Ador 2W es de 1064 nanómetros, que es invisible.
La segunda diferencia entre la luz láser y la luz normal es que la luz láser es direccional. Esto significa que puede viajar en línea recta, en un haz, sin dispersarse mucho.
La tercera diferencia es que la luz láser es coherente. Esto significa que cada onda de luz está sincronizada con las demás.
Es muy difícil hacer que la luz se mueva en línea recta sin dispersarse. Si las ondas no están alineadas, o si hay una mezcla de colores y direcciones, el haz se dispersará. Sin embargo, los láseres pueden mantener su alineación durante largas distancias y, lo que es más importante, pueden enfocarse en un punto.
La mayor eficacia y peligro de los láseres, en comparación con la luz ordinaria, proviene de su capacidad para enfocarse.
Fundamentos del láser
El primer láser utilizó una luz estroboscópica y un cristal de rubí. La luz del estroboscopio se amplificó en el cristal de rubí, estimulándolo a emitir radiación electromagnética no ionizante a 694 nanómetros. El acrónimo "LÁSER" proviene de este experimento: amplificación de luz mediante emisión estimulada de radiación.
Estos primeros láseres se denominaron láseres de "estado sólido" porque las partes activas eran cristales sólidos. Poco después del desarrollo de los láseres de estado sólido llegaron los láseres de gas, que pueden parecerse a los letreros de neón. La electricidad hace que el gas en un tubo brille. Espejos especialmente ajustados amplifican la luz y el haz láser emerge. El láser de impresión infrarrojo en su FLUX es un láser de gas. Utiliza una mezcla de gases, pero el gas que realmente crea el haz es el dióxido de carbono, también conocido como CO2.
Uno de los láseres más recientes en ser inventado es el láser de diodo. Los láseres de diodo son pequeños dispositivos eléctricos que se fabrican como microchips y LED. Convierten la energía directamente en luz láser. Es posible que haya visto uno antes en un puntero láser. El láser del módulo láser predeterminado de 10W/20W del Ador es un láser de diodo.
Mediciones
Se utilizan cuatro mediciones para describir el efecto de un láser.
Los julios miden la energía. Si ilumina un gramo de agua hasta que absorbe 1 julio de energía, el agua se calentará aproximadamente un cuarto de grado Celsius.
Los vatios miden la potencia. Si enciende una luz de un vatio durante un segundo, emitirá 1 julio durante ese tiempo.
Los julios por centímetro cuadrado miden la exposición radiante. Si enfoca esa luz de un vatio en un centímetro cuadrado de papel y la ilumina durante un segundo, ese julio se extenderá sobre el papel y se calentará ligeramente, al igual que el agua. Sin embargo, si lo enfoca a 1/100 del tamaño, el papel puede chamuscarse y volverse marrón.
Finalmente, los vatios por centímetro cuadrado miden la irradiancia. Si continúa iluminando ese papel con esa luz de un vatio, seguirá añadiendo julios de energía. Si se enfoca en un centímetro cuadrado, se calentará lentamente. Si se enfoca a 1/100 del tamaño, el papel puede incendiarse.
Peligros del haz láser
Los haces láser pueden ser peligrosos porque la energía del láser puede dañar los ojos y la piel. Si el láser infrarrojo principal de su FLUX Ador impacta en el tejido, lo calentará. Esto puede causar daños tanto en los ojos como en la piel. El riesgo es mayor si el láser es más potente, si está más enfocado y si permanece en un mismo lugar durante más tiempo, por lo que todos estos factores se tienen en cuenta al evaluar la seguridad.
El haz láser puede impactar en una persona de tres maneras. Primero, el láser puede apuntar directamente a la persona. Segundo, en la 'reflexión especular', el láser puede reflejarse hacia una persona. Tercero, en la 'reflexión difusa', el láser golpea una superficie que no es un espejo y dispersa la luz en todas direcciones. Debido a que la luz de una reflexión difusa está dispersa, no es tan peligrosa como la luz directa o reflejada, pero aún puede haber suficiente intensidad para causar daños.
Aunque cualquier parte del cuerpo puede ser dañada por un haz láser, el ojo es particularmente sensible y vulnerable. El infrarrojo lejano, como el haz de los láseres de CO2, es absorbido por la córnea en la parte frontal del ojo; por lo tanto, a diferencia de muchos otros láseres, no representa un peligro para la retina.
Clases de peligro láser
Los láseres se clasifican según el nivel de radiación que puede encontrarse durante el funcionamiento normal.
Los láseres de Clase 1 son incapaces de causar lesiones durante el funcionamiento normal. Los láseres de Clase 1M son iguales, excepto si se utilizan ópticas de aumento. El FLUX Ador con el conjunto sin paso es un láser de Clase 1.
Los láseres de Clase 2 son incapaces de causar lesiones en menos de 0,25 segundos. Los láseres de Clase 2M son iguales a menos que se utilicen ópticas de aumento.
Los láseres de Clase 3R son ligeramente inseguros si el haz se dirige al ojo. Los láseres de Clase 3B son peligrosos si el haz se dirige al ojo, pero generalmente no suponen un riesgo ocular si el haz se dispersa.
Los láseres de Clase 4 son peligrosos para los ojos y la piel tanto en exposición directa como dispersa. El FLUX Ador con el conjunto de paso es un láser de Clase 4.
Normativa sobre láseres
En EE. UU., los fabricantes de láseres como FLUX están regulados por el Centro de Dispositivos y Salud Radiológica (CDRH) y deben cumplir con 21 CFR 1040.10 y 1040.11, que son leyes federales. En muchos otros países (pero no en EE. UU.), tanto los fabricantes como los usuarios de láseres deben cumplir con la norma IEC60825.
ANSI Z136.1 es una norma voluntaria que describe cómo utilizar los láseres de forma segura. OSHA (una ley federal de EE. UU. que se aplica a los lugares de trabajo pero no a los hogares privados) requiere un programa de seguridad como el descrito en la norma ANSI.
El CDRH exige que los dispositivos láser de Clase 4 tengan un conjunto definido de características de seguridad.
La carcasa del FLUX Ador evita el acceso a radiación láser excesiva y sirve como carcasa protectora. Los enclavamientos de seguridad desactivan el láser si se abre la tapa.
La contraseña de tu cuenta de FLUX Software Beam Studio y la configuración opcional de una contraseña en la pantalla táctil sirven como control maestro de tu FLUX Ador para evitar el funcionamiento no autorizado del láser.
La pantalla táctil a color del FLUX Ador sirve como indicador de emisión; muestra el estado exacto de la máquina e indica si hay presencia de luz láser.
Los controles están ubicados de modo que no se requiere protección contra la exposición al láser para manejarlos, y todas las ópticas de visualización limitan la exposición a niveles de Clase 1.
También hay ciertas etiquetas en la máquina requeridas por las leyes de EE. UU. y algunas leyes internacionales.
Puede haber otras regulaciones sobre láseres dependiendo de tu país, comunidad autónoma e incluso ciudad, y las regulaciones pueden cambiar. Esta información se proporciona para ayudarte a crear un programa de seguridad como se describe en ANSI Z126.1, pero no puede asesorarte sobre el cumplimiento legal.
Peligros no relacionados con el haz
Tu FLUX Ador puede estar expuesto a peligros adicionales. Para minimizar los riesgos, opera siempre tu FLUX Ador de acuerdo con el manual y sigue todas las instrucciones del Beam Studio.
Eléctricos
Tu FLUX Ador utiliza un adaptador de corriente de 100V-240V a DC24. Anular las funciones de seguridad o los sensores, operar un láser con la carcasa dañada, realizar un servicio no autorizado o cualquier otro uso que infrinja el manual puede exponerte a voltajes peligrosos e incluso letales.
Contaminantes del aire generados por láser
Al usar un láser para procesar materiales, se pueden producir diversos contaminantes del aire que pueden ser peligrosos. El aire debe filtrarse para eliminar esos contaminantes. Sigue el manual de usuario de tu FLUX Ador para asegurarte de que todos los gases de escape se traten adecuadamente o se descarguen al exterior donde puedan disiparse de manera segura.
Radiación no ionizante del proceso
El procesamiento de metales con láser puede emitir luz ultravioleta. Si su FLUX Ador produce una luz brillante que resulta incómoda de mirar, aparte la vista.
Radiación no ionizante colateral
El material que genera el haz láser puede emitir niveles perjudiciales de luz UV y/o IR. El FLUX Ador ha sido sometido a pruebas para garantizar que no existan niveles perjudiciales fuera de la carcasa o al mirar a través de la tapa de la puerta.
Programa de seguridad láser de FLUX Ador
ÁMBITO DE APLICACIÓN
Este programa se aplica al Láser FLUX Ador operado por Propietario del FLUX Ador. Este programa se basa en las directrices de ANSI Z136.1-2014, Norma Nacional Estadounidense para el Uso Seguro de Láseres. La implementación adecuada de este programa garantizará que las exposiciones al láser estén siempre por debajo de los límites máximos de exposición permisible (MPE).
RESPONSABLE DE SEGURIDAD LÁSER
Se designará a una persona como Responsable de Seguridad Láser (LSO) que tendrá la responsabilidad y autoridad para garantizar el cumplimiento de este programa. El LSO deberá:
- Proporcionar evaluaciones de riesgos para el láser FLUX Ador
- Especificar medidas de control para el láser FLUX Ador y asegurar su implementación
- Aprobar procedimientos, POEs, equipos de protección, señales y etiquetas
- Asegurar que todo el personal que trabaje con el láser reciba la formación de seguridad adecuada
- Supervisar el programa y garantizar su cumplimiento
- Mantener registros del programa
El LSO tendrá la autoridad final para determinar las medidas de control del láser FLUX Ador y podrá aprobar controles alternativos cuando estos sean apropiados según su criterio. El láser FLUX Ador solo se operará con la aprobación del LSO. El LSO tendrá la autoridad para detener las operaciones del láser en cualquier momento.
CLASES DE LÁSER
Clase 1 Los sistemas láser son incapaces de producir niveles de radiación dañinos durante el funcionamiento normal y están exentos de cualquier medida de control. Los sistemas láser de Clase 1 pueden contener láseres de clase superior y pueden producir riesgos si se operan con los enclavamientos desactivados. Solo el personal autorizado puede operar sistemas láser de clase 1 con los enclavamientos desactivados. Los operadores de sistemas láser de clase 1 con láseres integrados de clase 3B o clase 4 recibirán una sesión informativa sobre seguridad láser.
Clase 1M Los sistemas láser son incapaces de producir condiciones de exposición peligrosas durante el funcionamiento normal a menos que el haz se observe con instrumentos ópticos. Los operadores de sistemas láser de Clase 1M recibirán una sesión informativa sobre seguridad láser.
Clase 2 Los sistemas láser emiten luz visible solo a un nivel de potencia de 1 milivatio o menos. La respuesta normal de aversión a la luz brillante es una protección adecuada. Mirar fijamente el haz de un láser de clase 2 es peligroso. Los operadores de sistemas láser de clase 2 recibirán una sesión informativa sobre seguridad láser.
Clase 2M Los sistemas láser emiten solo luz visible. La respuesta normal de aversión a la luz brillante es una protección adecuada para la observación a simple vista. Sin embargo, observar el haz con ayudas ópticas es potencialmente peligroso. Los operadores de sistemas láser de Clase 2M recibirán una sesión informativa sobre seguridad láser.
Clase 3R Los sistemas láser son potencialmente peligrosos en algunas condiciones de observación, pero la probabilidad de una lesión real es pequeña y las medidas de control para un uso seguro son sencillas. La mayoría de los punteros láser se encuentran en esta clase. Los operadores de sistemas láser de clase 3R recibirán una sesión informativa sobre seguridad láser. (La mayoría de los láseres previamente clasificados como clase 3a entran en esta categoría).
Clase 3B Los sistemas láser son peligrosos para los ojos al observar el haz directo y las reflexiones especulares, incluso en exposiciones momentáneas, pero las reflexiones difusas generalmente no son peligrosas. Los sistemas láser de Clase 3B se operarán únicamente en áreas controladas por láser por operadores autorizados. Los operadores de sistemas láser de clase 3B recibirán formación aprobada en seguridad láser.
Clase 4 Los sistemas láser son peligrosos para los ojos y la piel en exposiciones directas al haz, reflexiones especulares y reflexiones difusas. También presentan riesgos de incendio y pueden producir contaminantes del aire generados por láser. Los sistemas láser de Clase 4 se operarán únicamente en áreas controladas por láser por operadores autorizados. Los operadores de sistemas láser de clase 4 recibirán formación aprobada en seguridad láser. Se requiere un Procedimiento Operativo Estándar (SOP) escrito para la operación del láser de clase 4. El láser FLUX Ador está certificado por la FDA bajo el Código de Regulaciones Federales Título 21 como un sistema láser de clase 4.
REQUISITOS DE FORMACIÓN
Cuando se opera en condiciones de Clase 1, todos los usuarios leerán y obedecerán el manual de seguridad y el software FLUX, Beam Studio. Cuando se opera en condiciones de Clase 4, se requiere formación adicional en seguridad láser que debe ser preparada y administrada por el LSO.
Si hay transeúntes, niños, o si el láser FLUX Ador se utiliza en un entorno público donde pueden estar presentes personas no formadas, se deben instalar de forma segura bloques de haz de paso.
MEDIDAS DE CONTROL
El Oficial de Seguridad Láser (LSO) determinará los requisitos para el área controlada por láser del FLUX Ador. Los estándares mínimos considerados por el LSO para el área controlada por láser del FLUX Ador son:
- Los controles de acceso permiten que solo el personal autorizado o los espectadores aprobados entren en el área de control del láser FLUX Ador si es necesario. (Se aceptan controles administrativos).
- Se dispone de gafas de protección láser y se utilizan de acuerdo con el Procedimiento Operativo Estándar (SOP) del láser FLUX Ador.
- Control del haz (barreras y bloqueadores) para limitar los riesgos del láser dentro del área controlada.
- Procedimiento Operativo Estándar (SOP) por escrito para el láser FLUX Ador.
- Formación de los operadores del láser FLUX Ador.
POLÍTICA DE PROTECCIÓN OCULAR
Normalmente no se requiere el uso de gafas de protección láser para el funcionamiento del láser FLUX Ador cuando se opera en condiciones de Clase 1, tal como se describe en el SOP. El LSO exigirá el uso de gafas o aprobará el funcionamiento del láser sin ellas basándose en una evaluación de riesgos realizada por el LSO, o el LSO podrá optar por delegar esta responsabilidad.
RESPONSABILIDADES DE LOS EMPLEADOS QUE TRABAJAN CON LÁSERES
Los empleados que trabajen con el láser FLUX Ador con el haz expuesto deberán:
- Activar o trabajar con láseres solo cuando estén autorizados para ello.
- Cumplir con las normas de seguridad láser y los procedimientos de trabajo.
- Notificar a su supervisor o al LSO en caso de posible accidente, lesión o sospecha de condición insegura.
AUDITORÍA DE SEGURIDAD LÁSER
En intervalos determinados por el Oficial de Seguridad Láser, se auditará la seguridad del láser FLUX Ador:
- Se inspeccionará visualmente para detectar daños.
- Se volverá a leer la versión más reciente del manual de usuario.
- Se encenderá el láser y se abrirá la tapa para confirmar que los sensores de la puerta interrumpen correctamente el funcionamiento.
- Se revisará el Programa de Seguridad Láser para asegurar que esté actualizado y cumpla con la normativa.
Se completará, imprimirá, firmará, fechará y conservará un registro de esta auditoría.
REGISTROS
El LSO deberá mantener registros que documenten el Programa de Seguridad Láser. Estos registros incluirán:
- Informes de análisis de riesgos del láser FLUX Ador
- Una lista de los operadores que han sido formados y autorizados para usar el láser FLUX Ador
- Procedimientos Operativos Estándar para el láser FLUX Ador
- Aprobaciones de medidas alternativas de control del láser, si se implementan
- Lista de comprobación de la Auditoría de Seguridad Láser
Procedimiento Operativo Estándar (POS) del láser FLUX Ador
Ámbito de aplicación: Este POS se aplica al funcionamiento habitual del láser FLUX Ador según lo especificado por el fabricante.
-
Descripción del sistema
Sistema de procesamiento de materiales con láser de diodo de dos ejes. Este sistema láser de clase 4 normalmente se opera en condiciones de clase 1 (ANSI Z136.1, 4.4.2.7.2.1).- Longitud de onda: 1064nm o 445nm (Dependiendo del módulo que se esté utilizando.)
- Potencia máxima: 20W
- Modo de operación: Onda continua
- Diámetro del haz: 0.06 ~ 0.11 mm
- Divergencia del haz: 4 mrad (M2 =1)
-
Riesgos potenciales
- Riesgo ocular por haz directo, reflejado o disperso.
- Peligro de quemaduras en la piel y riesgo de incendio.
- Riesgo eléctrico en el interior del adaptador de corriente.
- Contaminantes atmosféricos generados por láser.
-
Medidas de control
- El OSL solo permitirá el acceso físico al láser a los usuarios que se hayan registrado en el software FLUX, Beam Studio, y hayan recibido instrucciones de uso seguro.
- Todos los usuarios del láser FLUX Ador deberán cumplir en todo momento con el manual de usuario y todas las instrucciones del software FLUX, Beam Studio.
-
El láser FLUX Ador se operará en condiciones de clase 1 según ANSI Z136.1, 4.4.2.7.2.1 (consulte el Informe de análisis de riesgos). Se considerará que se cumplen las condiciones de clase 1 cuando se opere siguiendo estas pautas.
- El sistema láser se utilizará con todas las funciones de seguridad del fabricante plenamente operativas.
- Cuando no se utilice la función de paso, la base de extensión Ador deberá volver a cambiarse al montaje sin paso.
- Al utilizar la función de paso, se deben comprobar los sensores de las puertas y los sensores inferiores antes de iniciar una tarea.
- Mantenga los ojos alejados de las aberturas de paso si no lleva protección ocular.
- Mantenga todos los materiales combustibles, herramientas y superficies reflectantes alejados de la trayectoria del haz. Asegúrese de conocer la ubicación del haz y manténgase alejado.
- Los trabajos que impliquen el acceso al adaptador de corriente serán realizados exclusivamente por el fabricante, sin excepciones.
- El mantenimiento se realizará con el sistema láser apagado.
- En condiciones normales de funcionamiento, el sistema de extracción eliminará los contaminantes atmosféricos generados por láser para mantener niveles que no sean peligrosos ni irritantes.
-
Formación obligatoria:
Cuando se opera en condiciones de Clase 1, todos los usuarios leerán y obedecerán el manual de seguridad y el software FLUX, Beam Studio. Cuando se opera en condiciones de Clase 4, se requiere formación adicional en seguridad láser que debe ser preparada y administrada por el LSO. - Para respuesta médica de emergencia, llame al .
- Informe de todos los incidentes al OSL.
-
Personal autorizado
El siguiente personal está autorizado para operar este sistema:
___________________________________
___________________________________
___________________________________
___________________________________
___________________________________
Notas:
El requisito de Densidad Óptica (OD) en el peor de los casos para las gafas de protección láser es 3.67. Las gafas proporcionadas por el fabricante del láser tienen una clasificación mínima de OD 4. La duración de la exposición utilizada para determinar la OD es la duración predeterminada de ANSI para una exposición accidental de 10 segundos.
Con todas las características de seguridad del fabricante funcionando completamente y el láser operando según el PNT, la única fuente para una posible exposición por encima de la Exposición Máxima Permisible (MPE) es una reflexión difusa que podría dispersar la salida del láser a través de la abertura de alimentación. En este análisis se hacen suposiciones muy conservadoras. La duración de la exposición utilizada es de 600 segundos, lo que supone una visualización intencionada. Se asume que la potencia dispersada es de 45 vatios, lo que representa el peor escenario posible. Se supone que el ángulo de visión es de 80 grados. Los ángulos de visión mayores crean una distancia de peligro menor. El ángulo de visión, en este caso, está más cerca de 85 grados o más, por lo que una suposición conservadora es de 80 grados. Dadas las suposiciones, la zona de peligro nominal difusa (NHZ) es de aproximadamente 5 centímetros o poco menos de 2 pulgadas. Esta NHZ es insignificante. Operando según el PNT, el sistema láser cumple con el requisito ANSI 4.4.2.7.2.1 para la operación en condiciones de clase 1.
Señal de Advertencia
Aviso legal:
Este documento de formación se basa en documentos existentes consultables, incluyendo, pero no limitándose a, 21 CFR Parte 1040.10, 1040.11, Norma ANSI Z136.1 - Guía para la implementación de un programa de seguridad láser, OSHA, la Alianza de Seguridad y Salud Ocupacional de EE. UU., el Protocolo Láser de EE. UU.: los Reguladores de Láser y el Centro de Dispositivos y Salud Radiológica, y otros documentos y normas disponibles públicamente emitidos por las agencias mencionadas anteriormente en el momento del desarrollo de este documento. Se han tenido en cuenta los documentos y normas emitidos por estas organizaciones y disponibles en el dominio público, así como los cursos y presentaciones de algunos expertos en seguridad láser en el dominio público. El derecho final de interpretación de este documento pertenece a FLUX.
