Beambox II - Complemento Passthrough

⚠︎Advertencia: La función de pasante no está disponible en Europa.

Descripción

Este artículo proporciona una guía paso a paso para instalar el complemento de pasante para Beambox II.
Por favor, siga las instrucciones siguientes para el proceso de instalación.

Desembalaje:

#	Artículo	Cant.	Foto

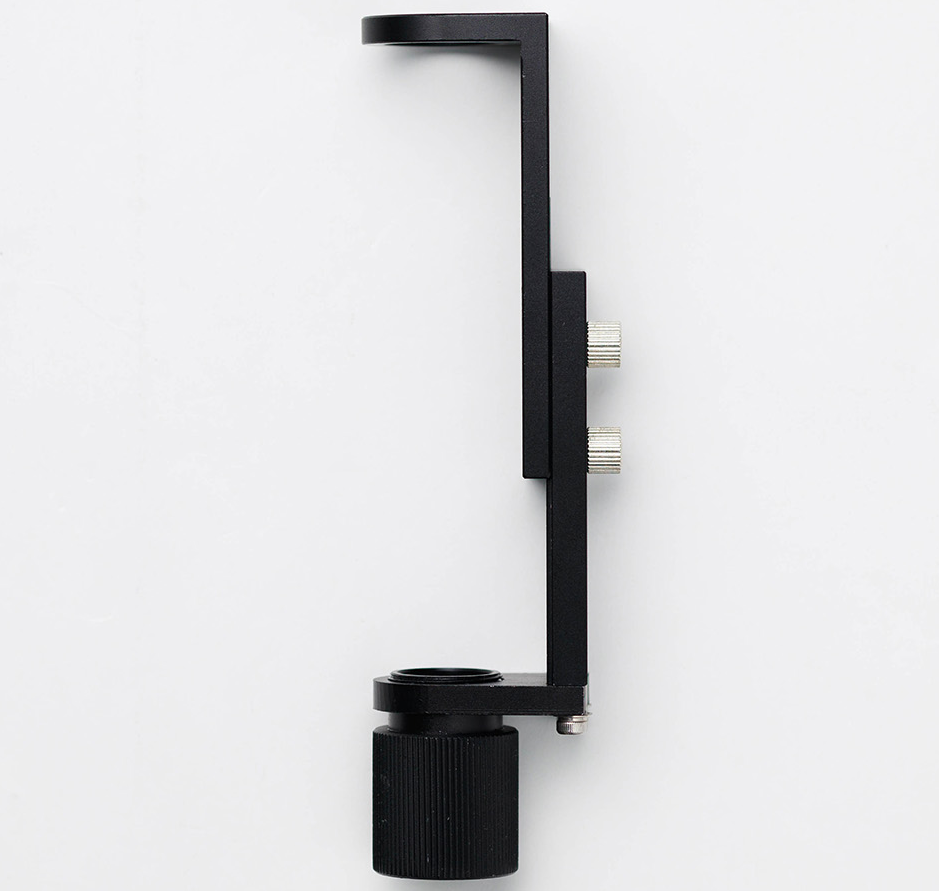

1	Complemento de extensión de boquilla	1 unidad

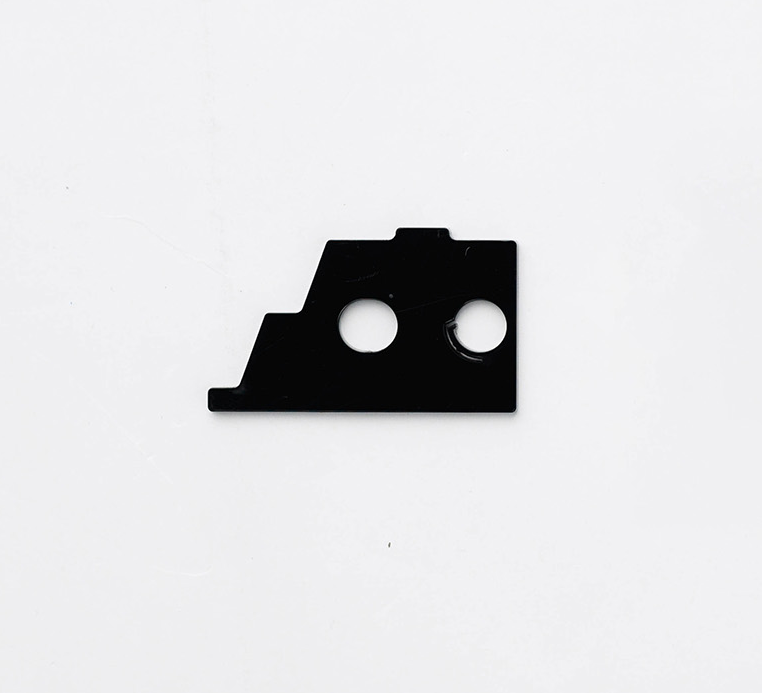

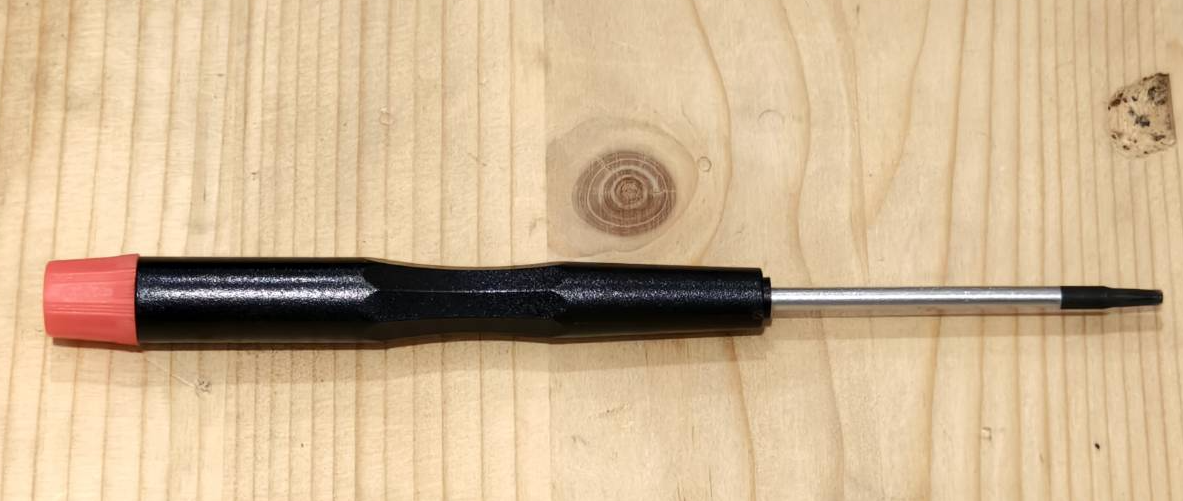

2	Herramienta de enfoque manual	1 unidad

Herramientas

Paso 1

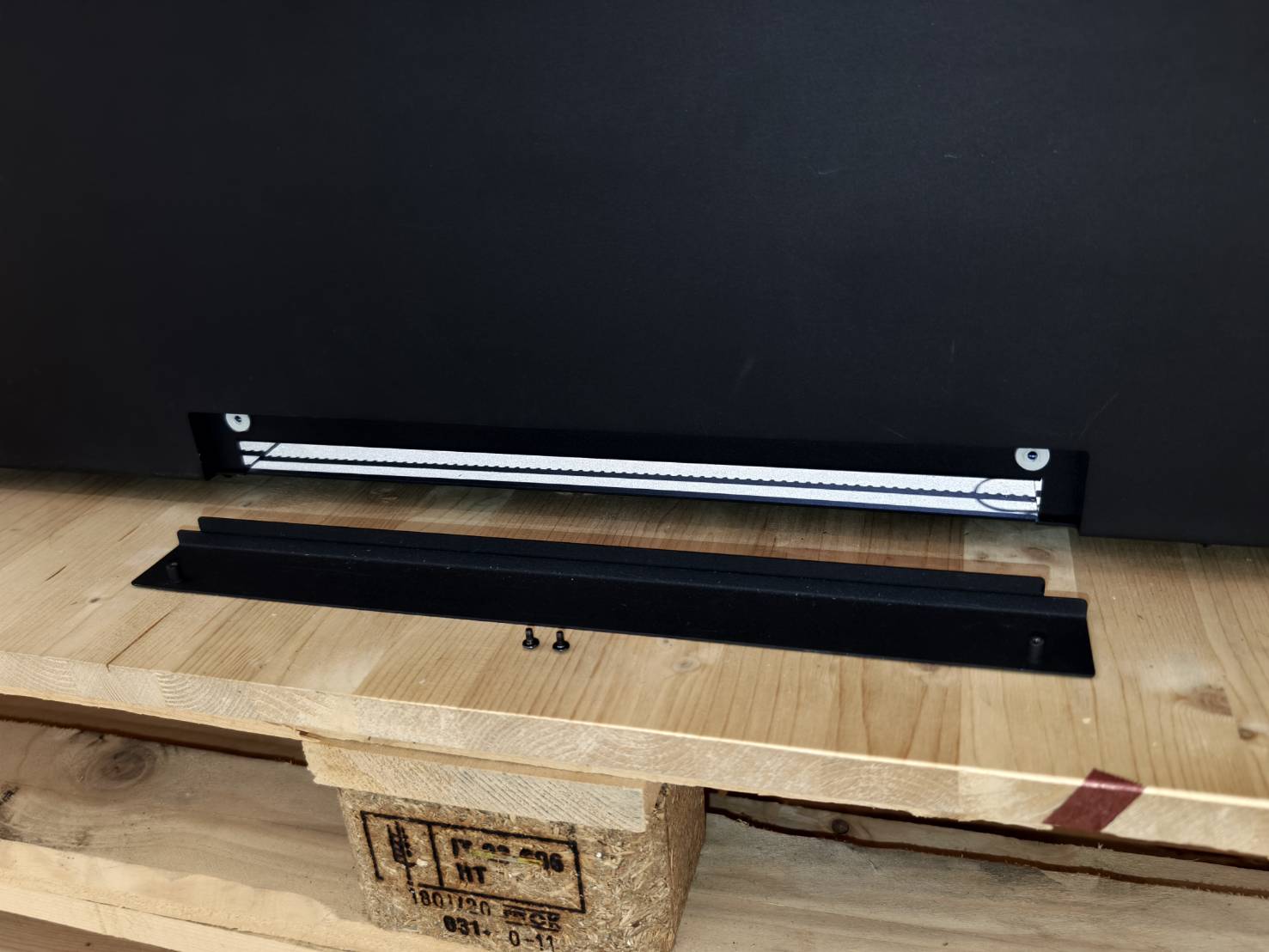

Retire el panel de abeja y el soporte de la plataforma.

Paso 2

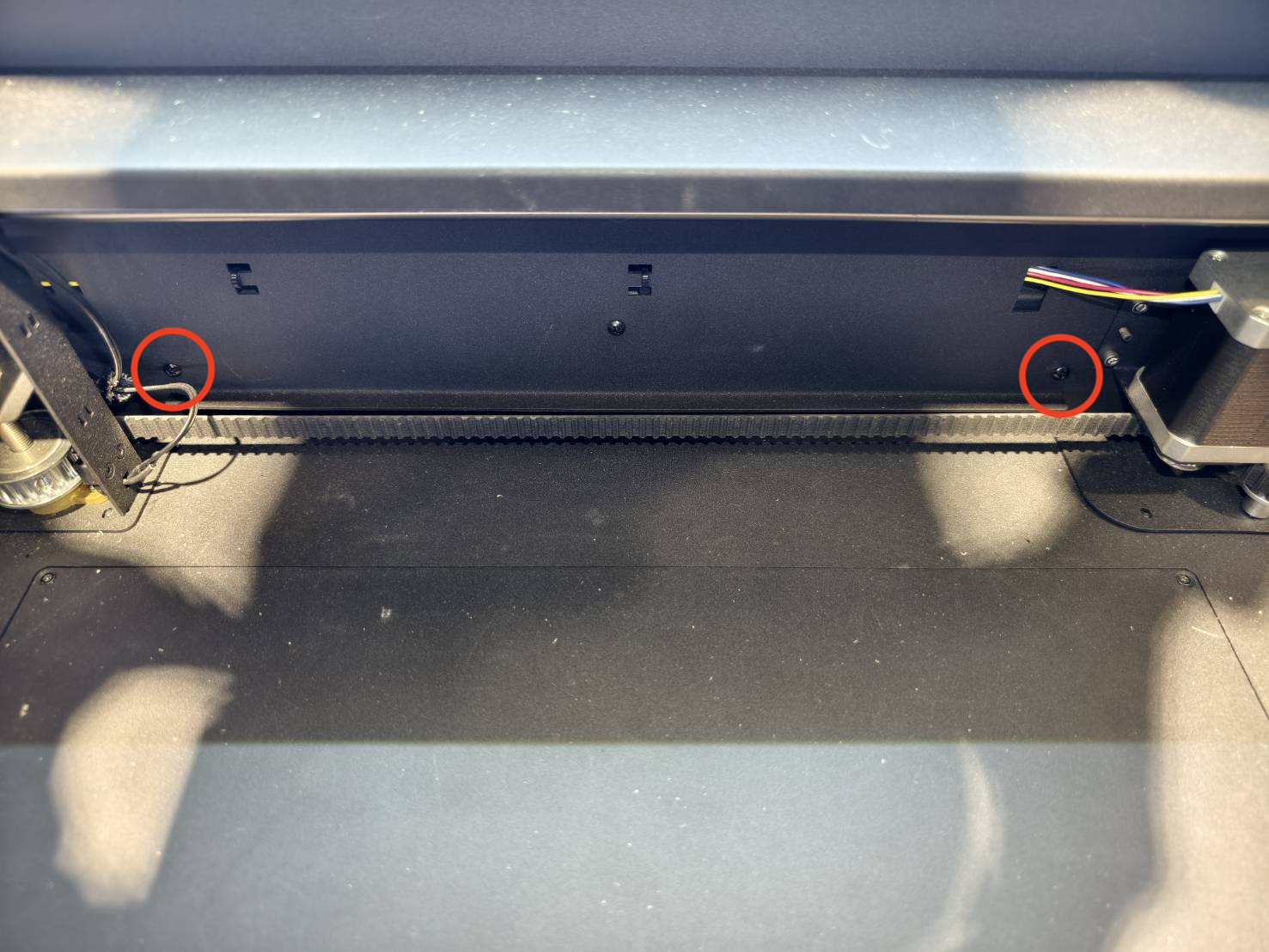

Retire los dos tornillos de la parte frontal y del interior de la máquina.
Por favor, conserve la cubierta de forma segura para su uso futuro.

Paso 3

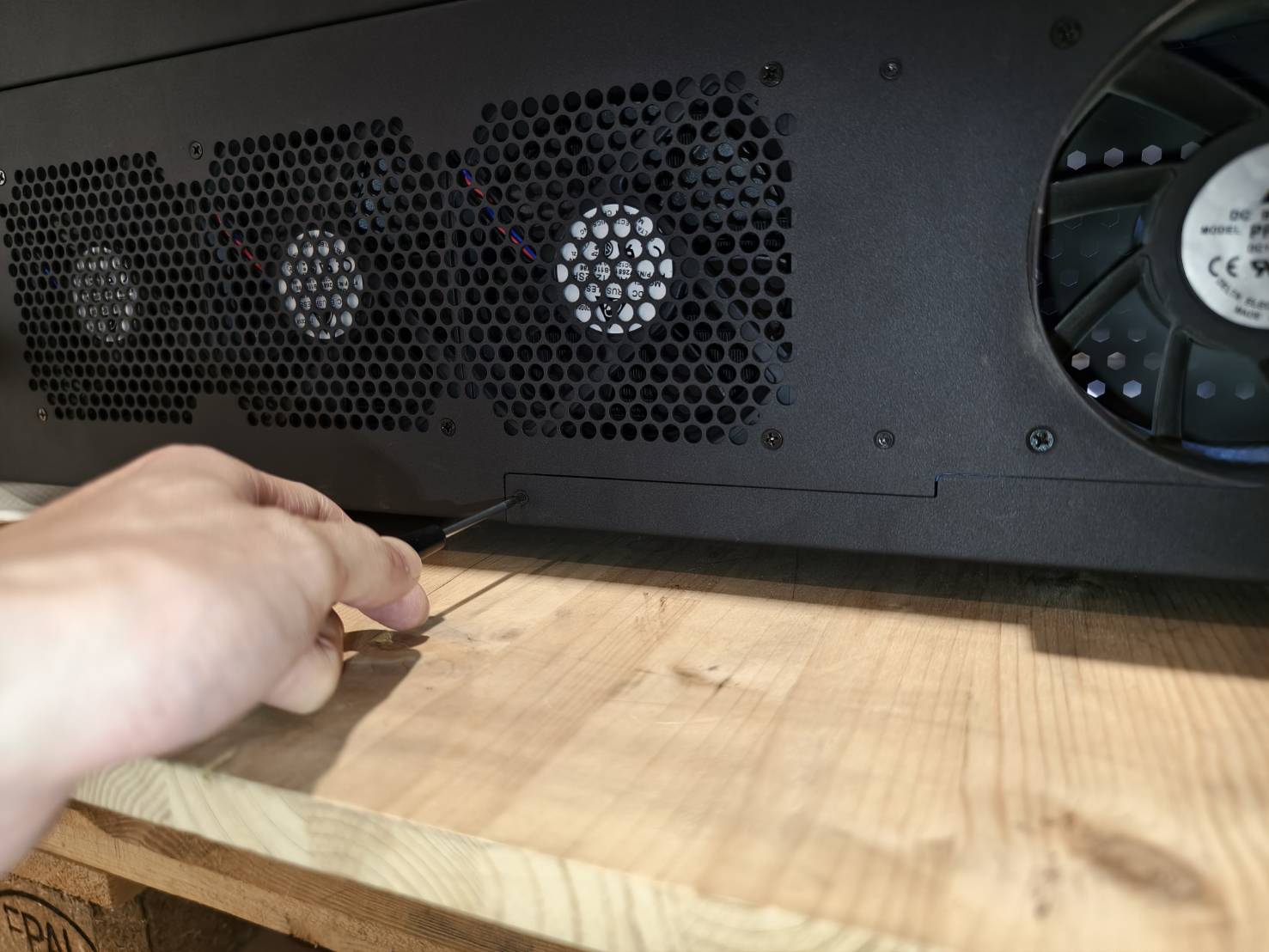

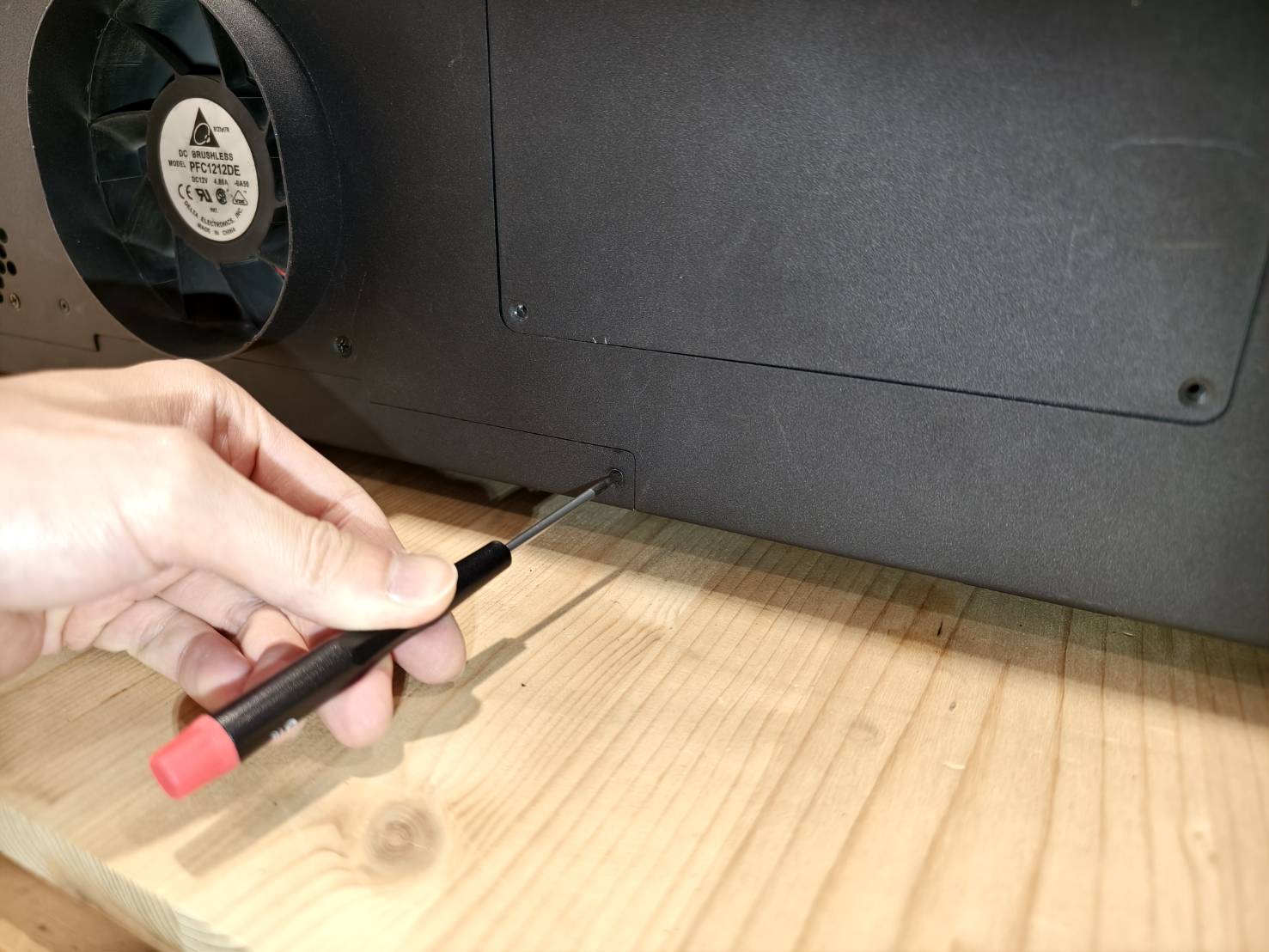

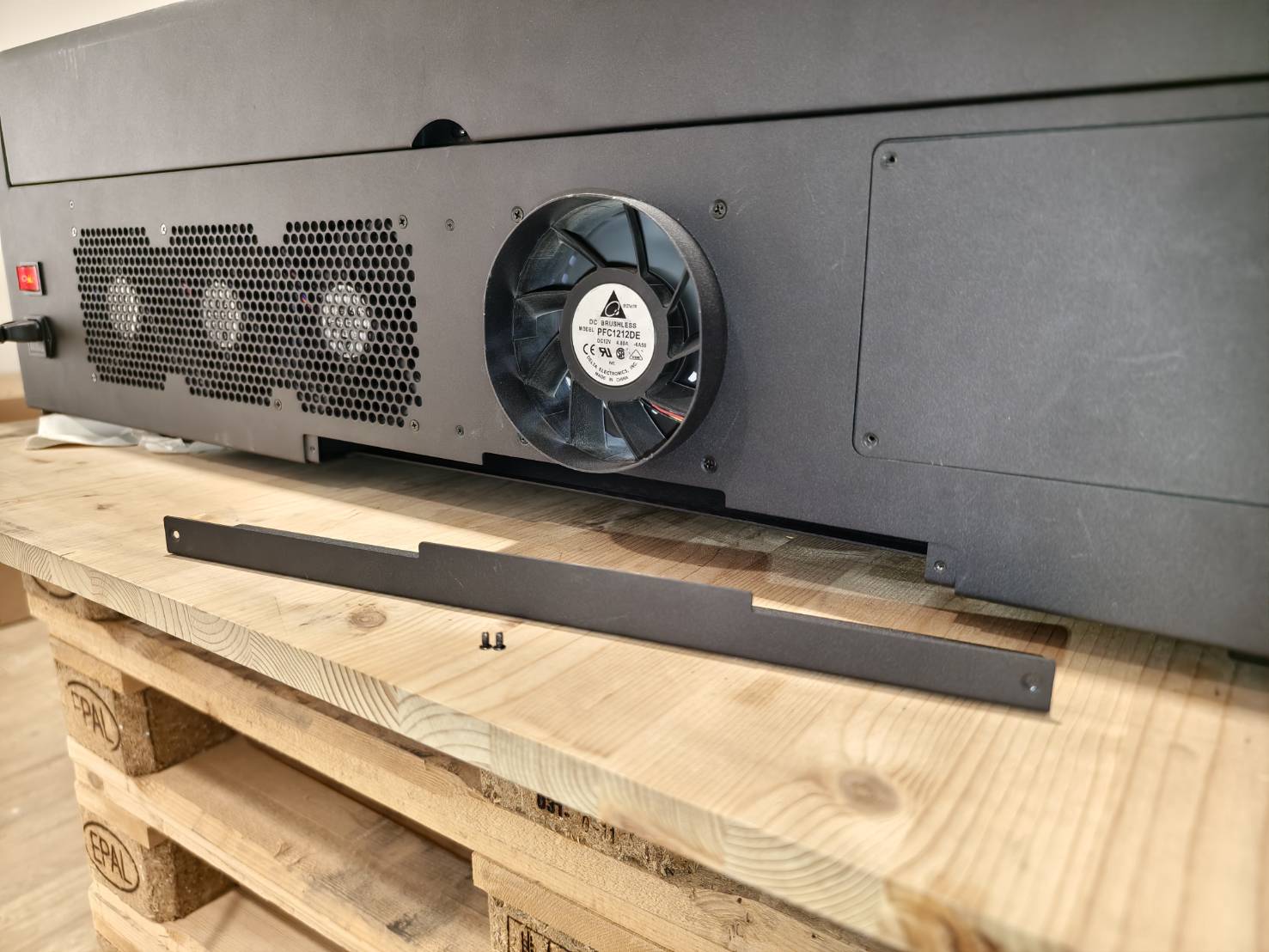

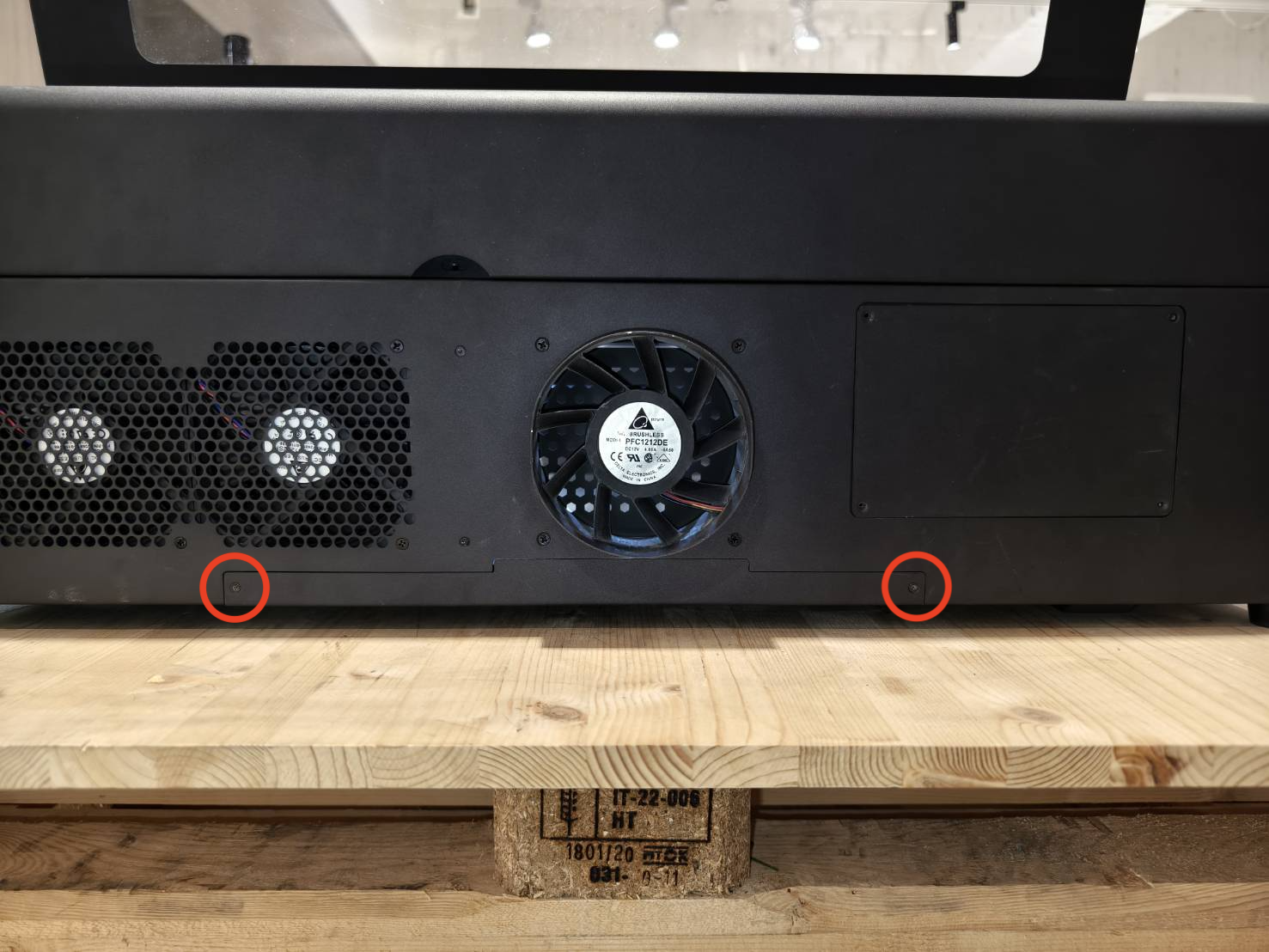

Retire los dos tornillos de la parte trasera de la máquina.
Por favor, conserve la cubierta de forma segura para su uso futuro.

Paso 4

Recoloque la manguera de aire como se muestra en el vídeo a continuación.
(Primero debe desconectarse la manguera de aire, luego se recolocará y finalmente se volverá a conectar).

Paso 5

Desmonte la boquilla láser girando el anillo.

Paso 6

Retire el anillo del accesorio de extensión de la boquilla.
Fije el accesorio de extensión de la boquilla a la máquina utilizando el anillo.

Paso 7

Vuelva a montar la boquilla con la lente.

• Asegúrese de que la lente esté en la posición predeterminada.
• Compruebe que el lado curvo de la lente esté orientado hacia arriba.
  (Un truco para identificar rápidamente el lado curvo es que debe reflejar su rostro completo al mirarlo).
• Asegúrese de que la manguera de aire no esté doblada.

Explicación

Por defecto, la lente de enfoque estará en la parte superior y tendrá 4 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4 mm.

Determine el orden del modo de enfoque

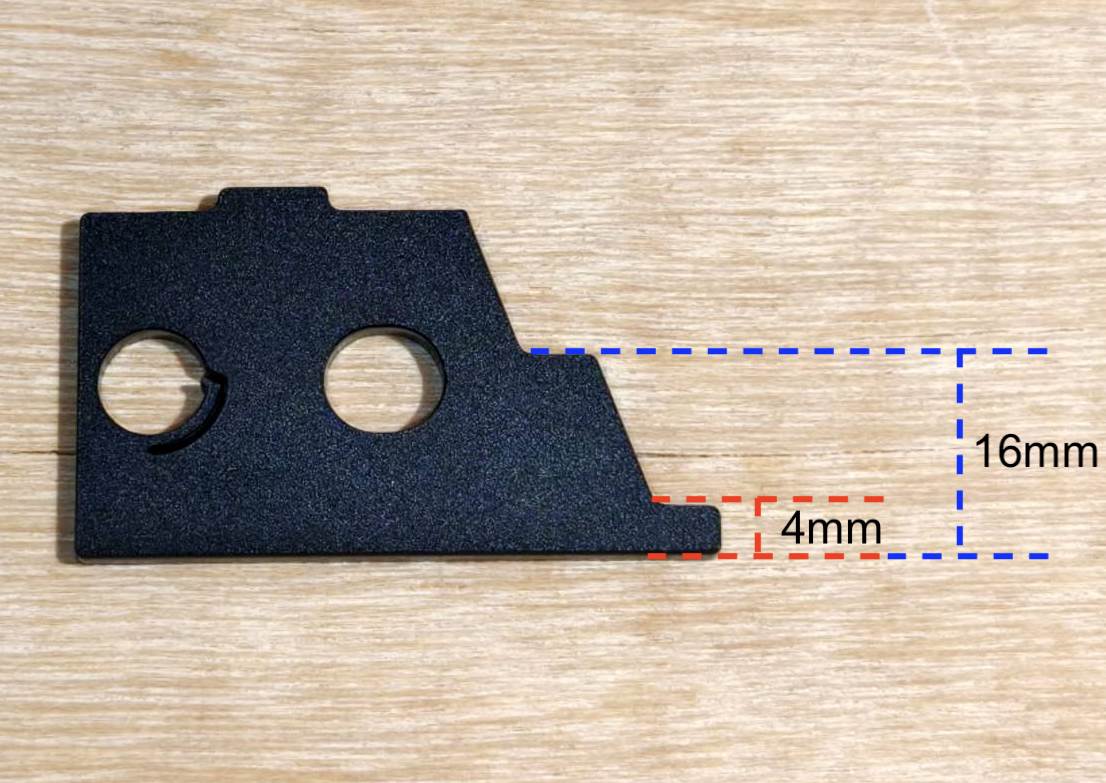

Modo de enfoque: 4 mm (predeterminado)		Modo de enfoque: 16 mm
Lente		Bloque
Bloque		Lente
Anillo		Anillo
Boquilla		Boquilla

Demostración

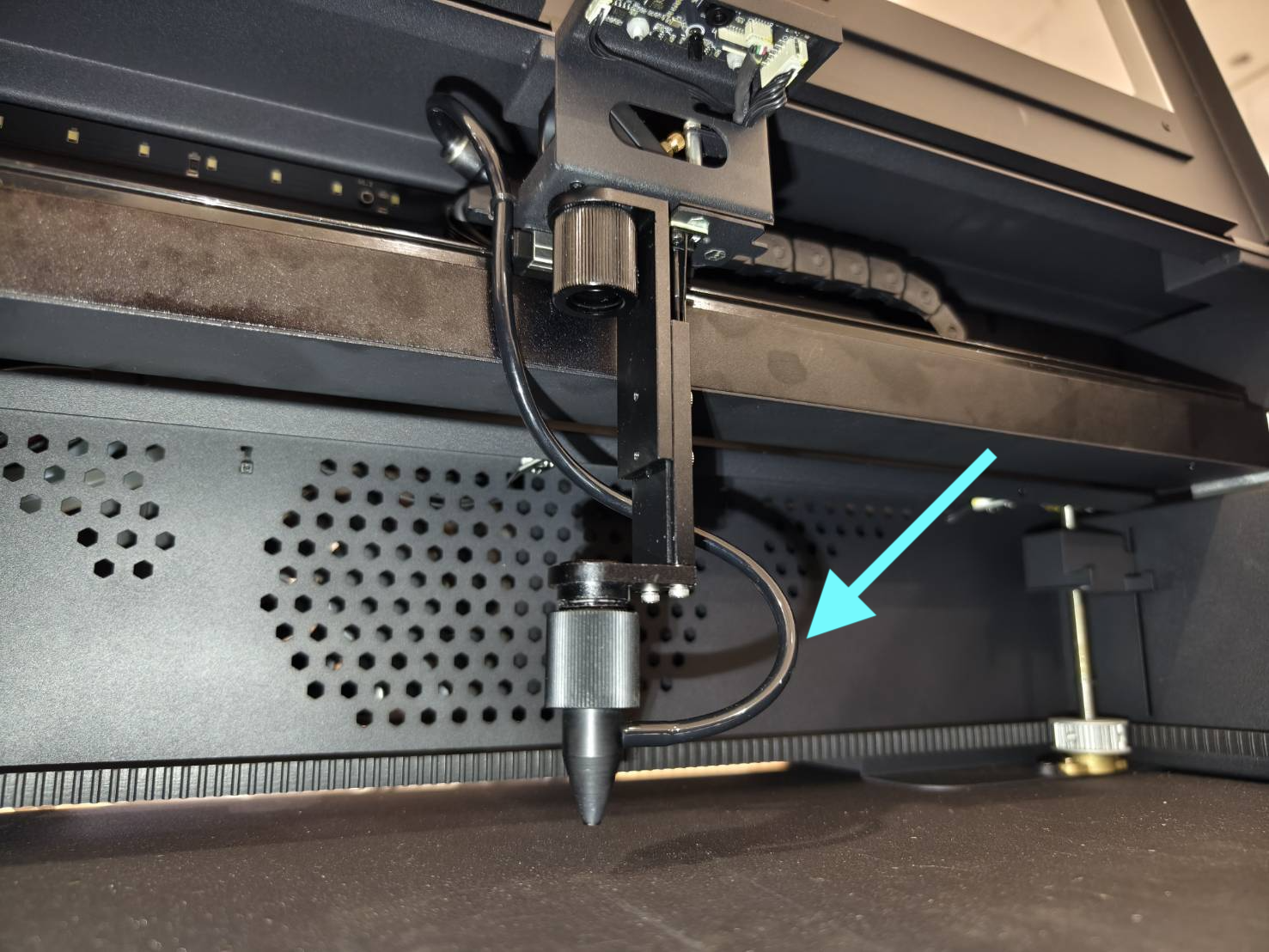

⚠︎ Aviso: Para evitar posibles daños, no coloque el tubo de aire en la trayectoria del láser indicada por la flecha roja en la imagen inferior.

⚠︎ Aviso: Asegúrese también de colocar la manguera de aire en el lado derecho de la boquilla del láser para evitar problemas de posicionamiento inicial.

Paso 8

Active la función de prueba de flujo de aire en el panel y mueva manualmente el cabezal láser para comprobar si el resultado es normal. Mueva especialmente la boquilla hacia el lado izquierdo, ya que es probable que la manguera de aire golpee el lateral de la máquina y se doble.

Paso 9

Vaya a "Ajustes de hardware" para seleccionar el modo de enfoque predeterminado.
Máquina >> Ajustes de hardware >> Página siguiente >> Modo de enfoque >> Seleccione "Enfoque cercano" (Predeterminado)

Paso 10

La altura de la boquilla se puede ajustar utilizando los tornillos de mariposa en el lateral.

Paso 11

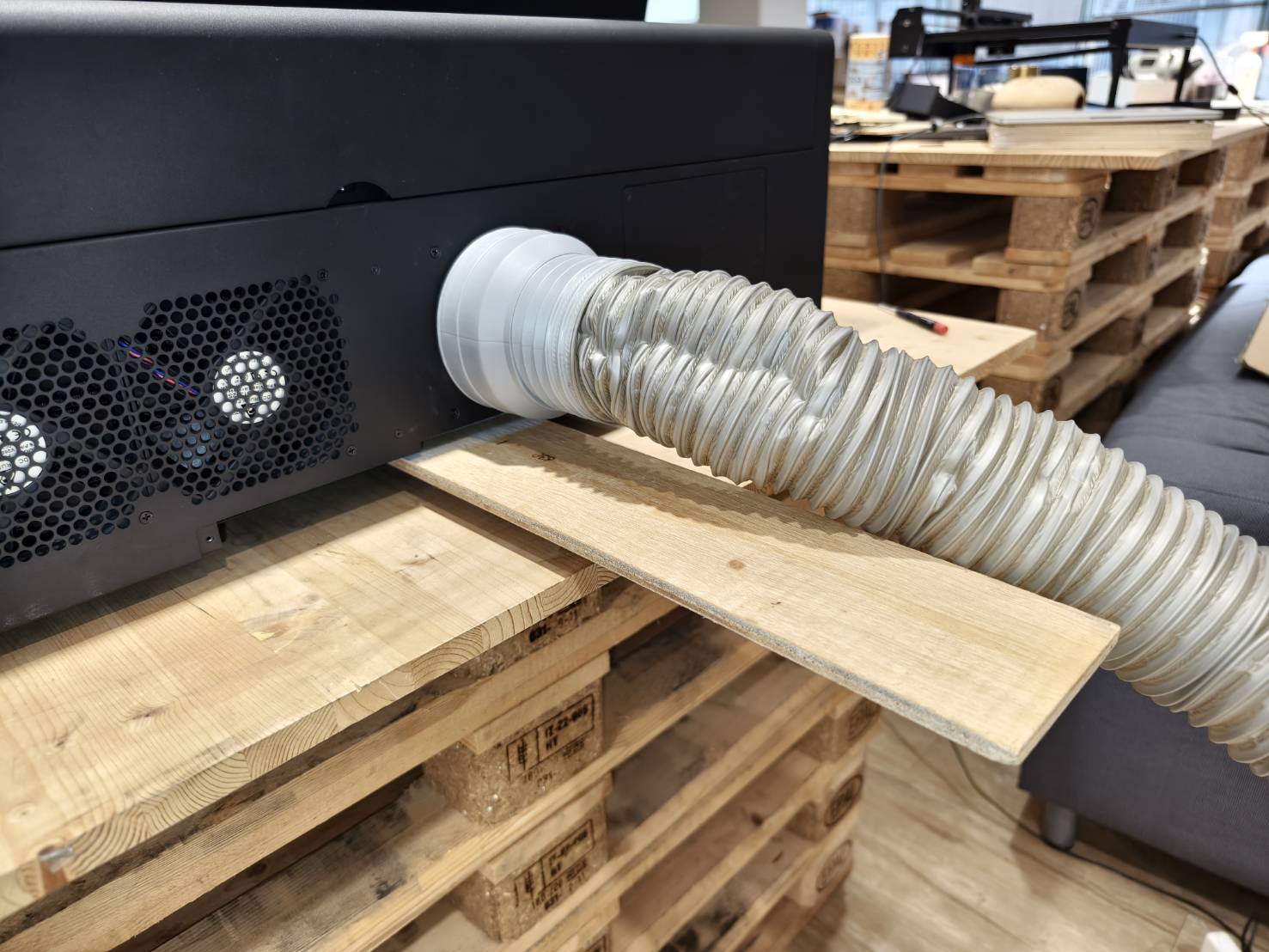

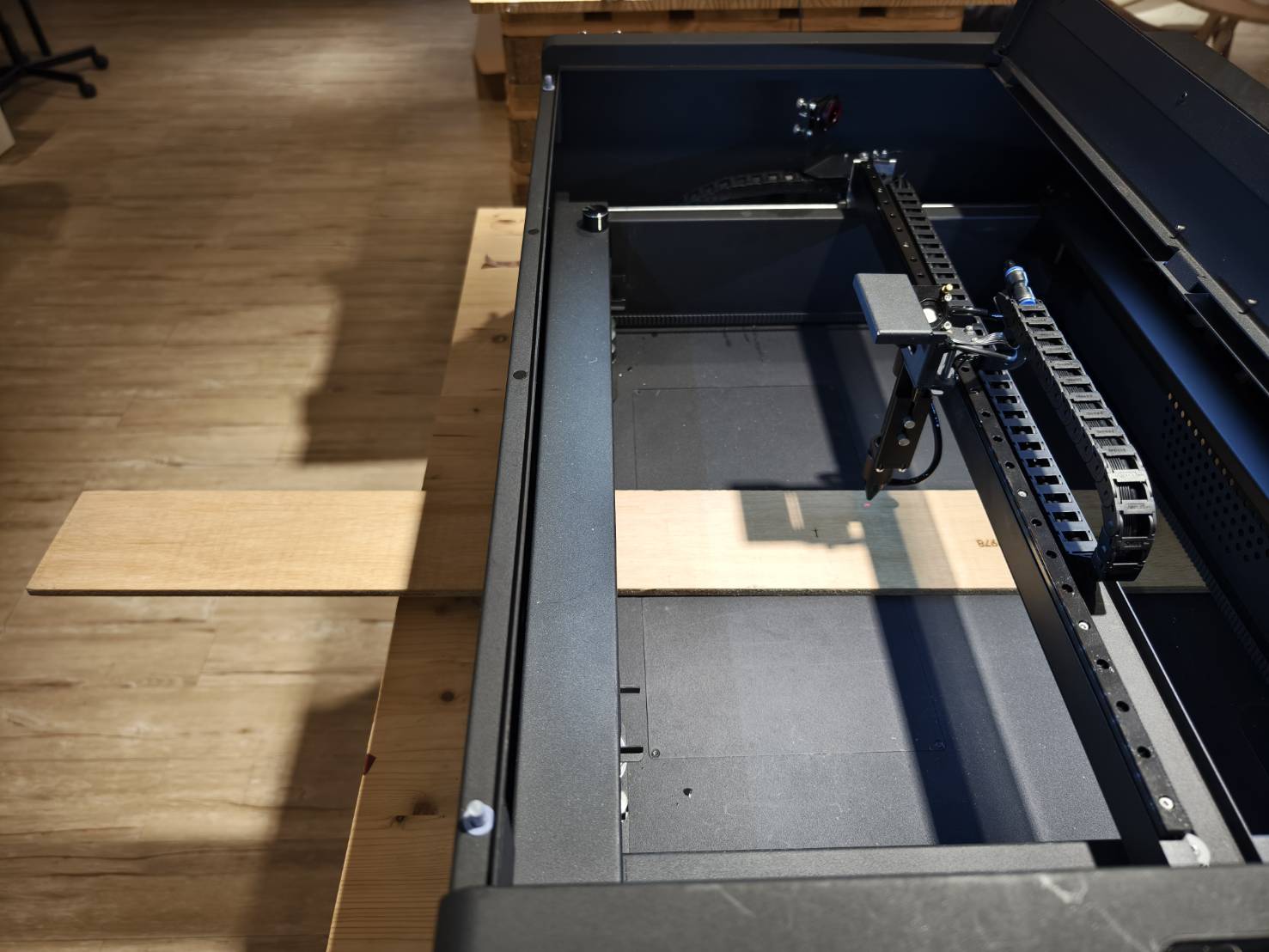

Ahora puede colocar una pieza de material más larga dentro de la máquina.
Asegúrese de que la manguera de ventilación no obstruya la parte posterior del material.

Paso 12

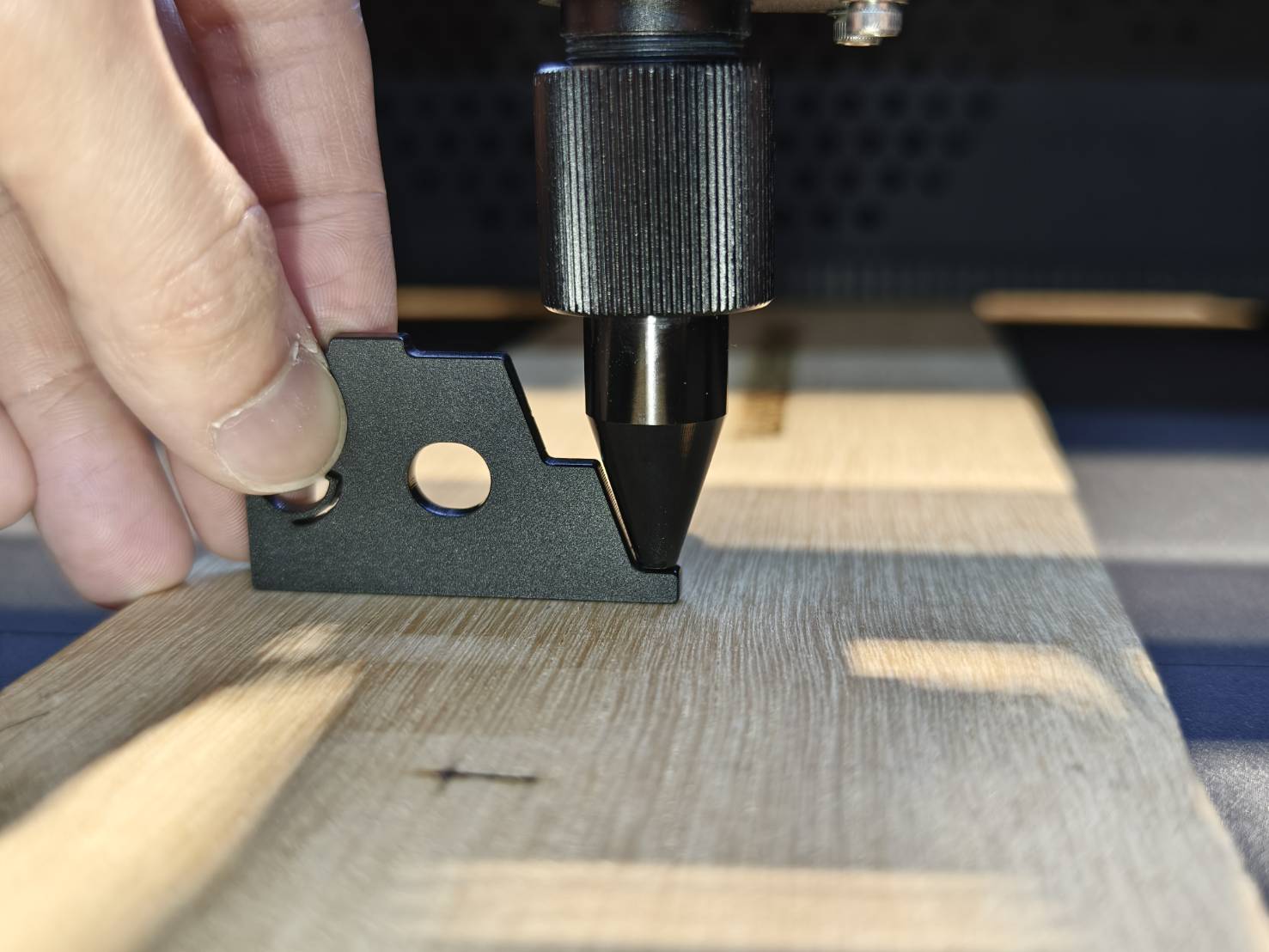

Realice el enfoque manual utilizando la herramienta. La punta de la herramienta tiene un grosor de 4 mm, y la usaremos para enfocar. (Si ha perdido su herramienta, puede usar las instrucciones para cortar una nueva usted mismo).

Paso 13

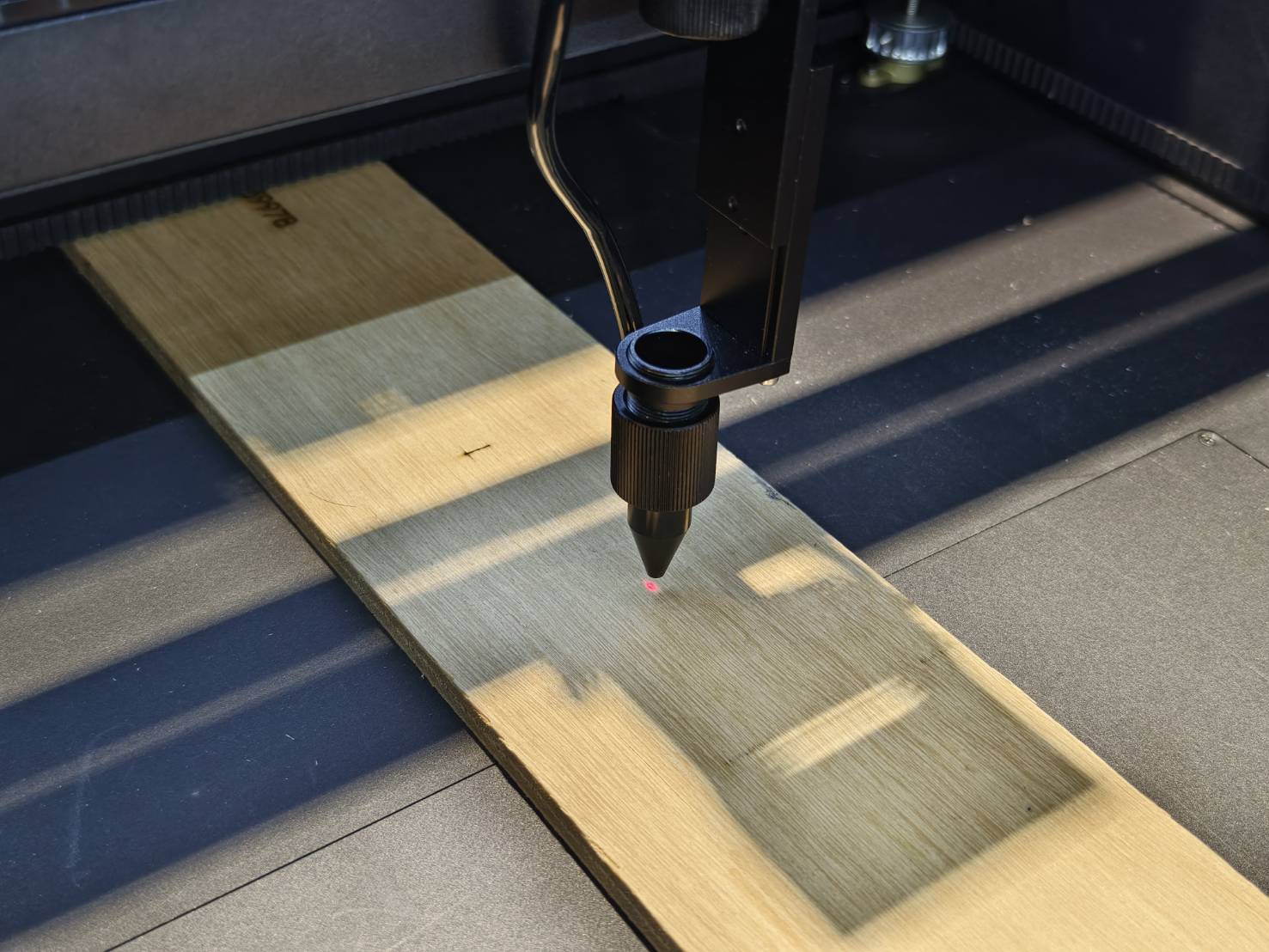

Mueva el cabezal láser al área que desea grabar o cortar y cierre la puerta.

Paso 14

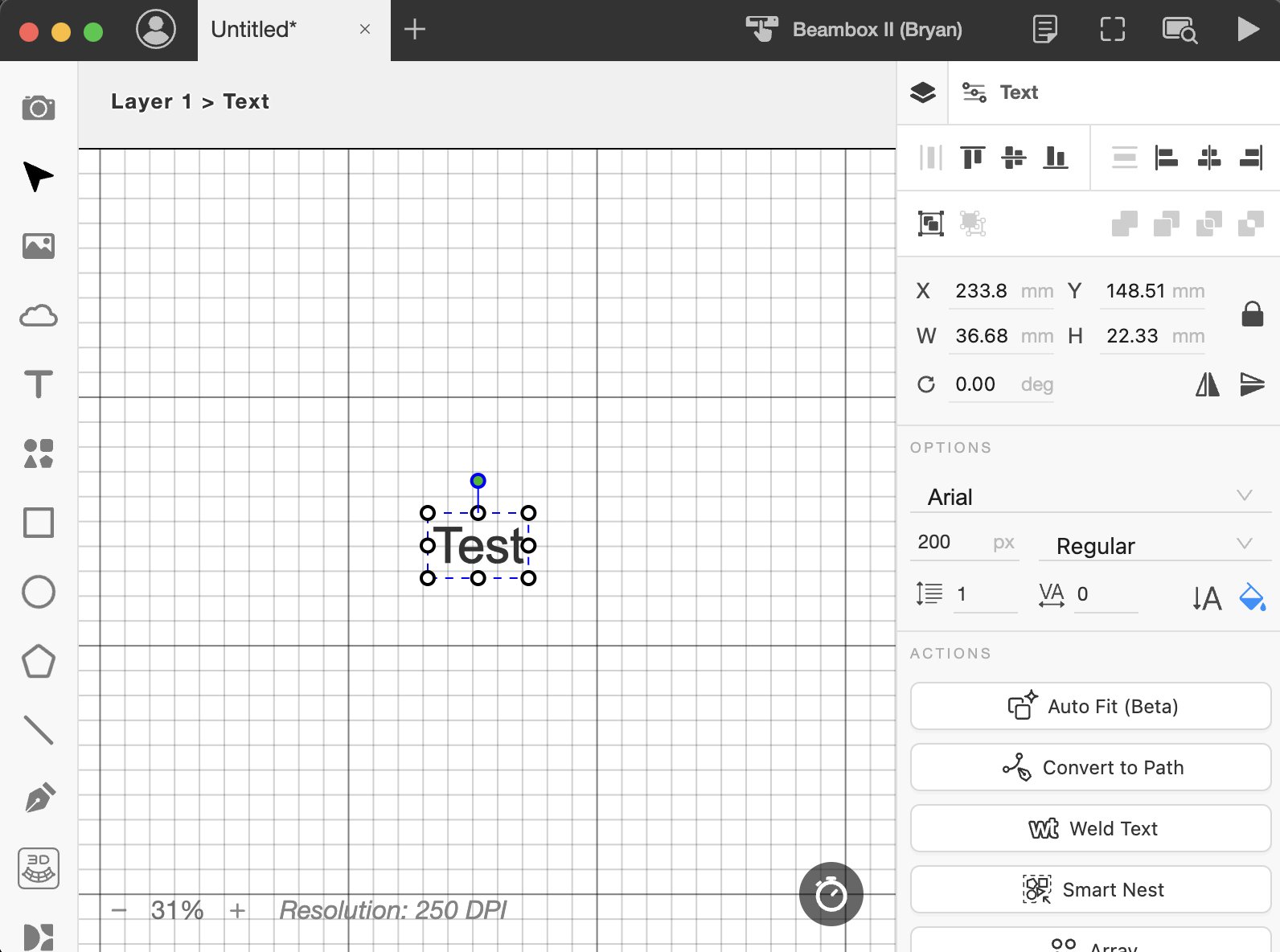

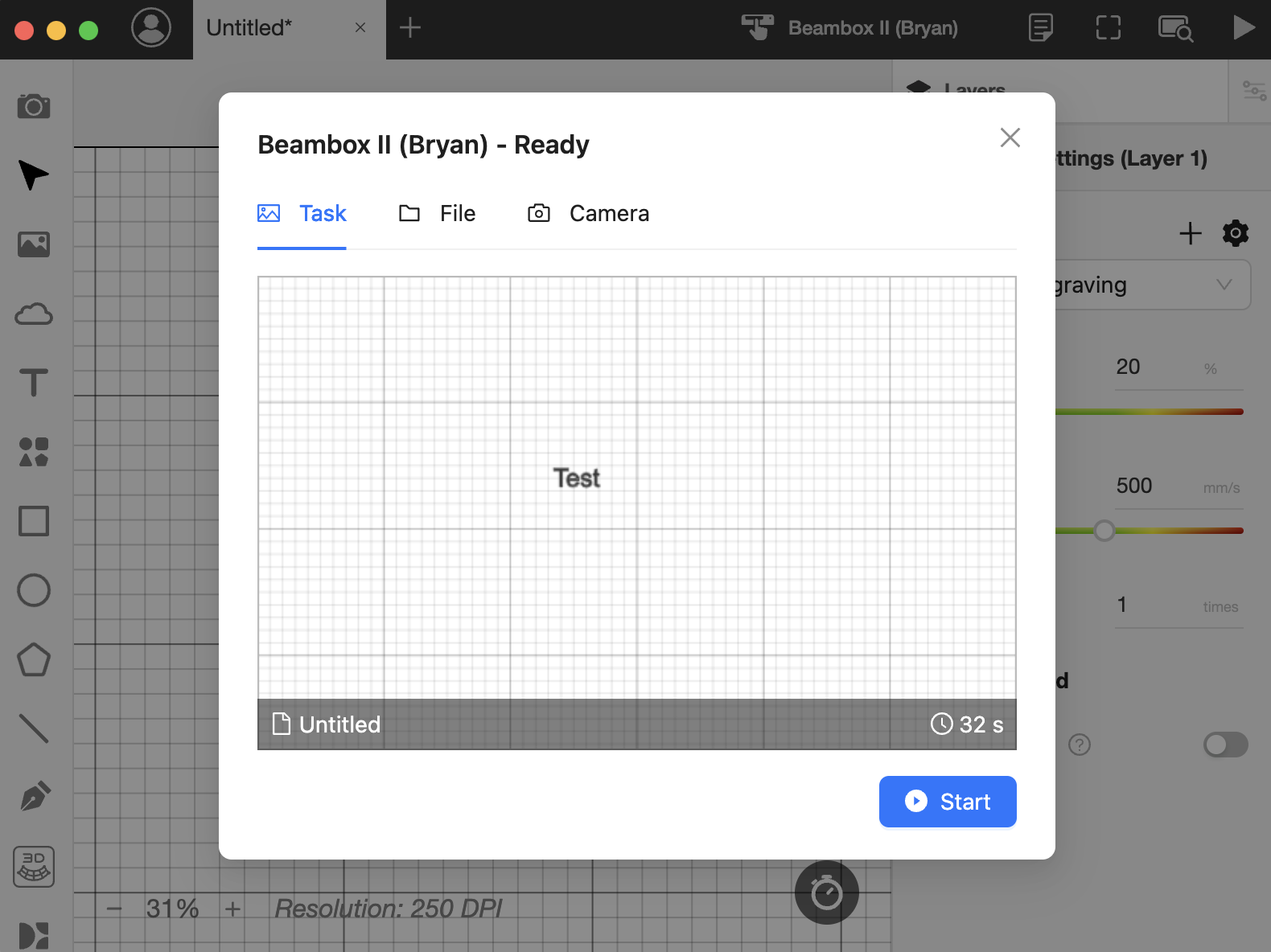

• Inicie Beam Studio e importe o cree un archivo.

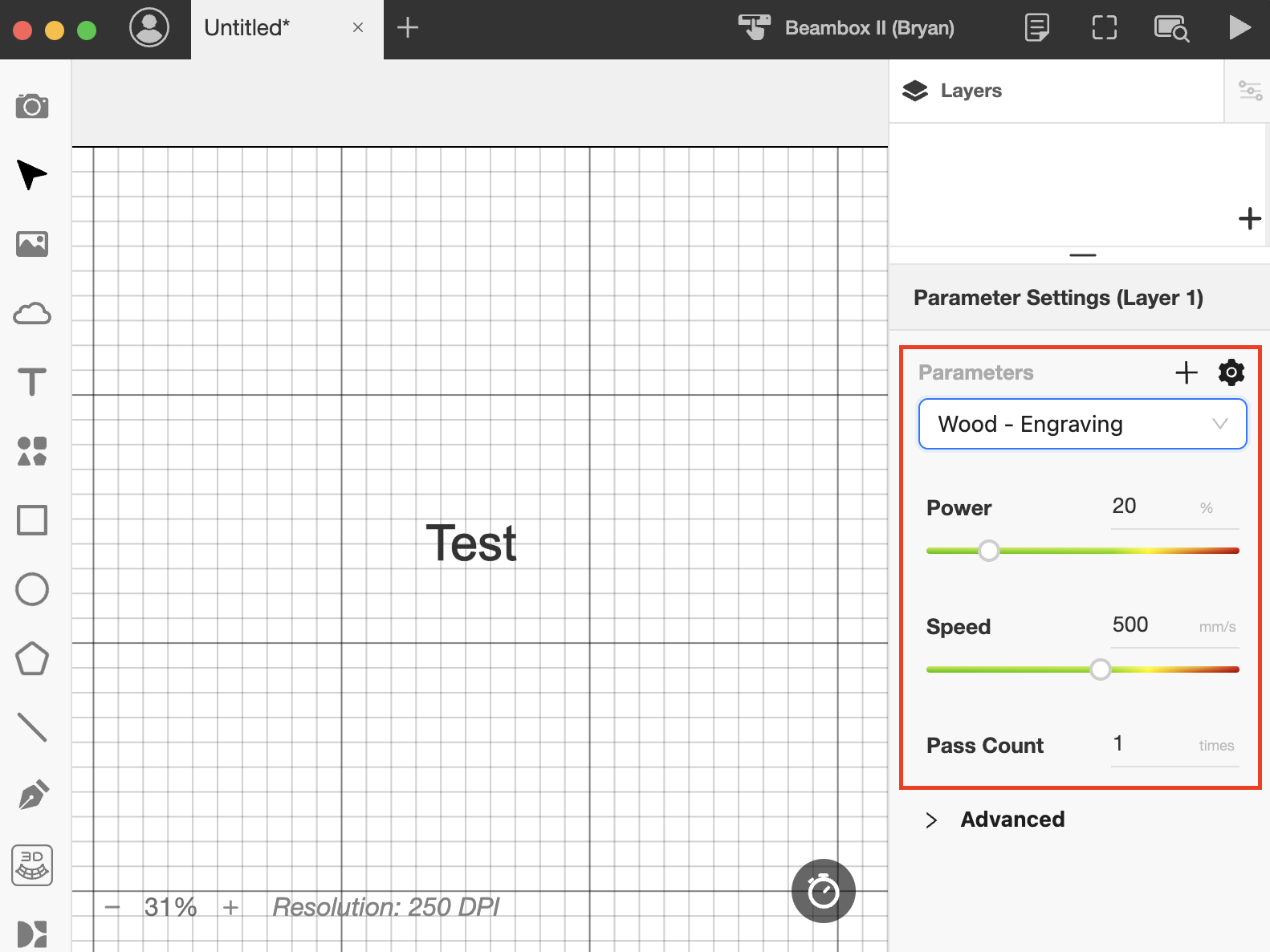

• Configure los parámetros correctos según su material.

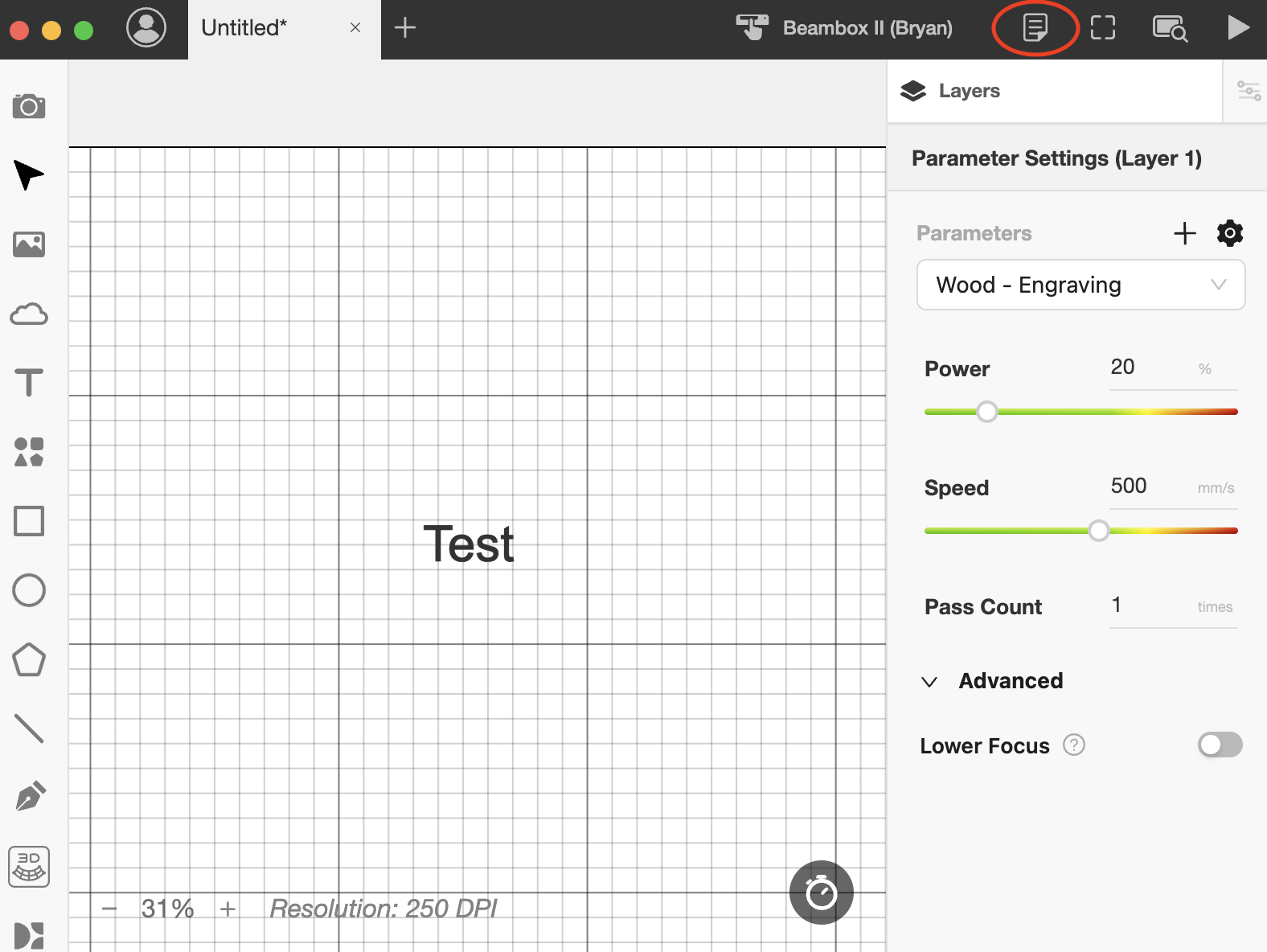

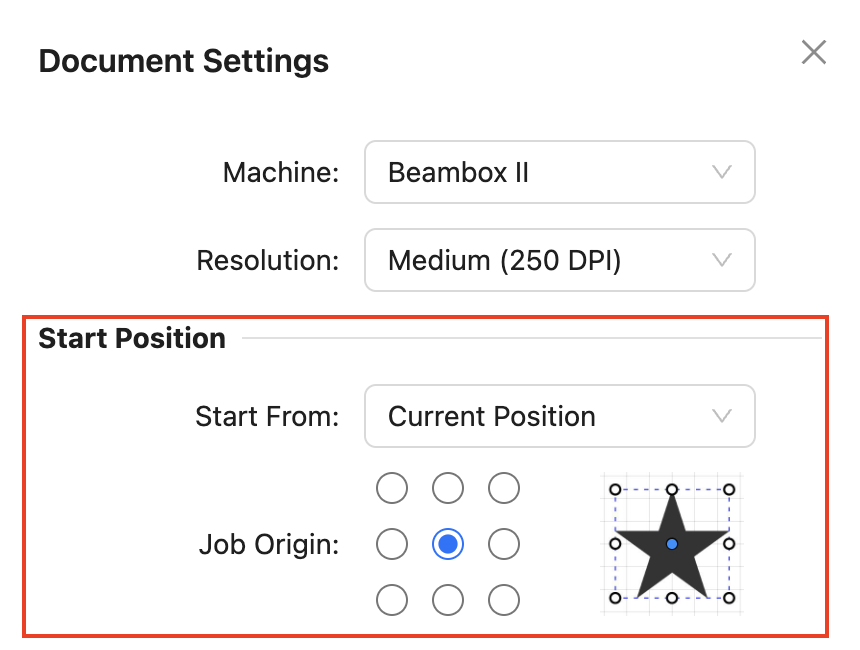

• Active la posición actual como posición inicial en la configuración del documento.




• Inicie la tarea.


Paso 14

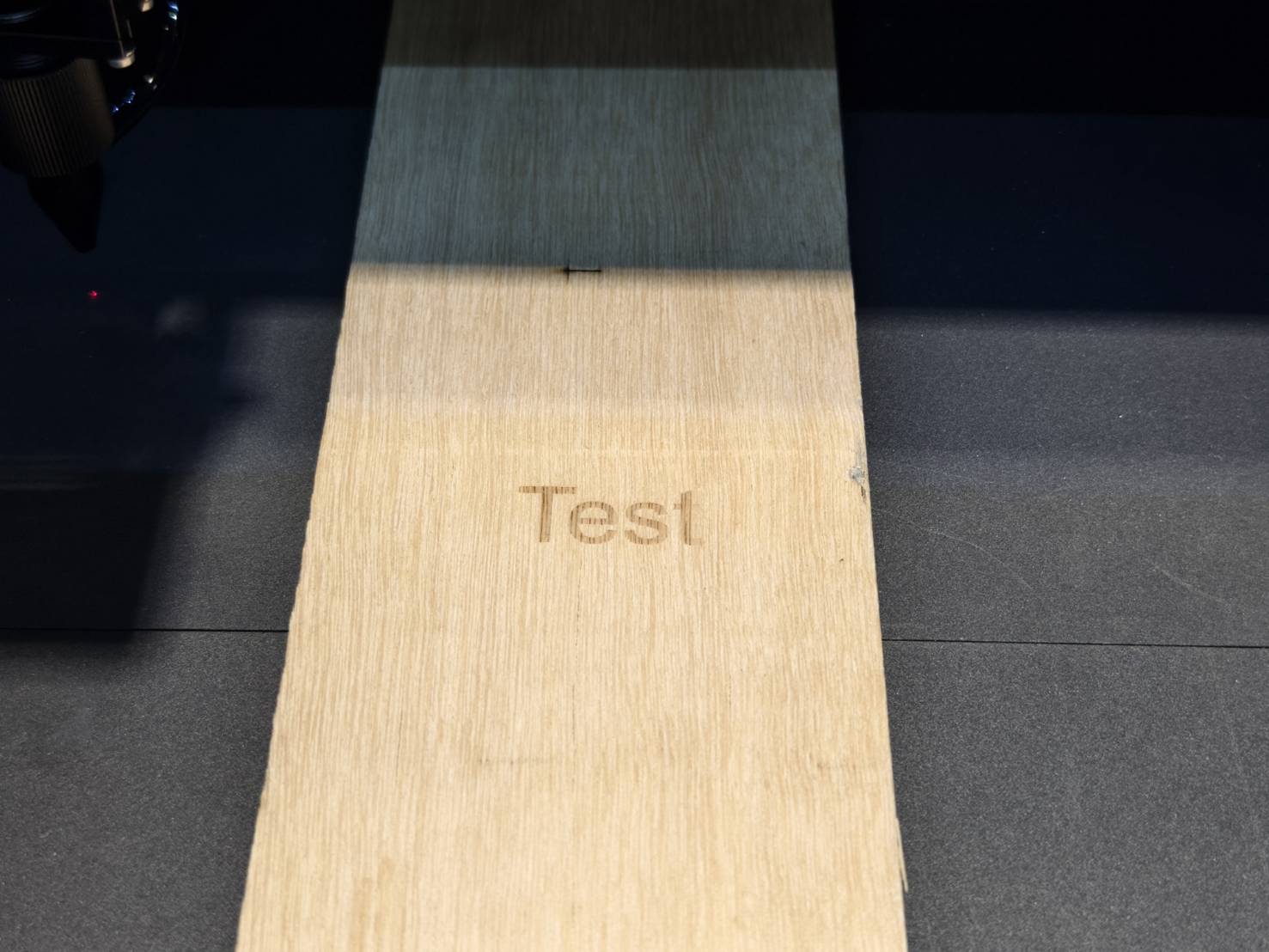

Compruebe el resultado.
