El rotativo solo es compatible con lentes de campo de 110 mm y 150 mm.

Paso 1

Extraiga el cable de conexión de la caja de embalaje. Con la máquina apagada, inserte un extremo en el lado izquierdo de la máquina.

Después de conectar el otro extremo al rotativo, encienda el Promark.

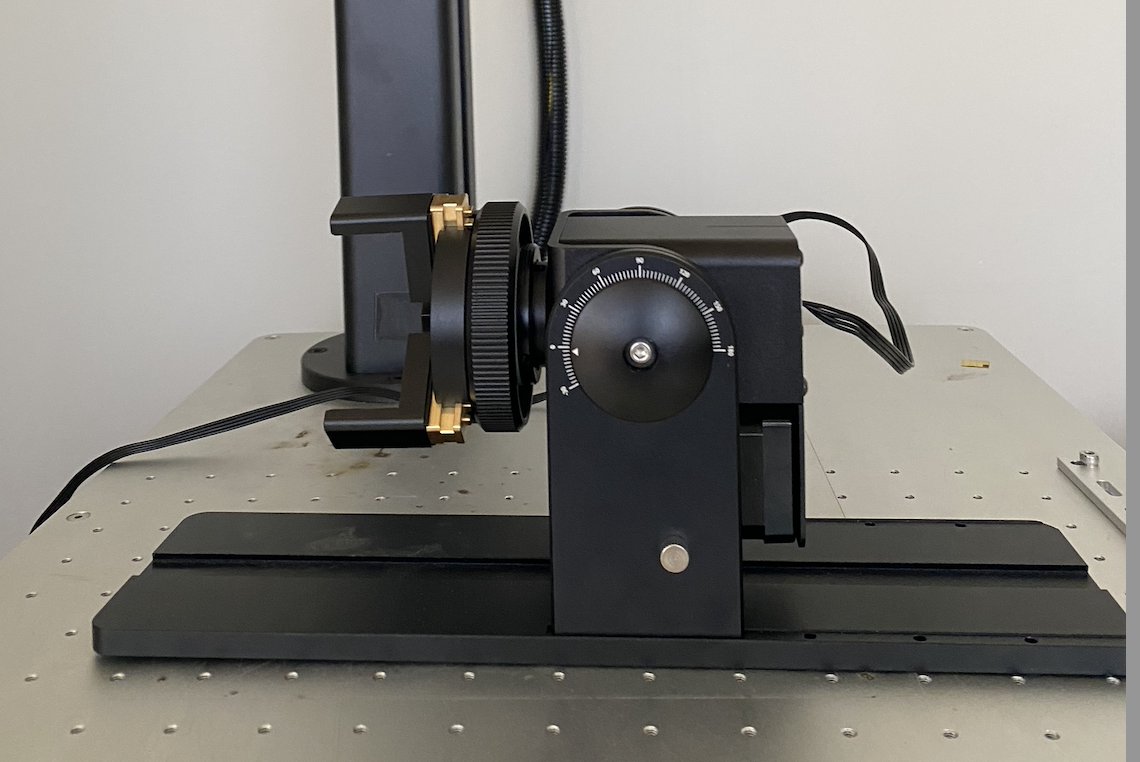

Mandril rotativo en la posición normal.

截圖 2025-03-27 11.40.04.png

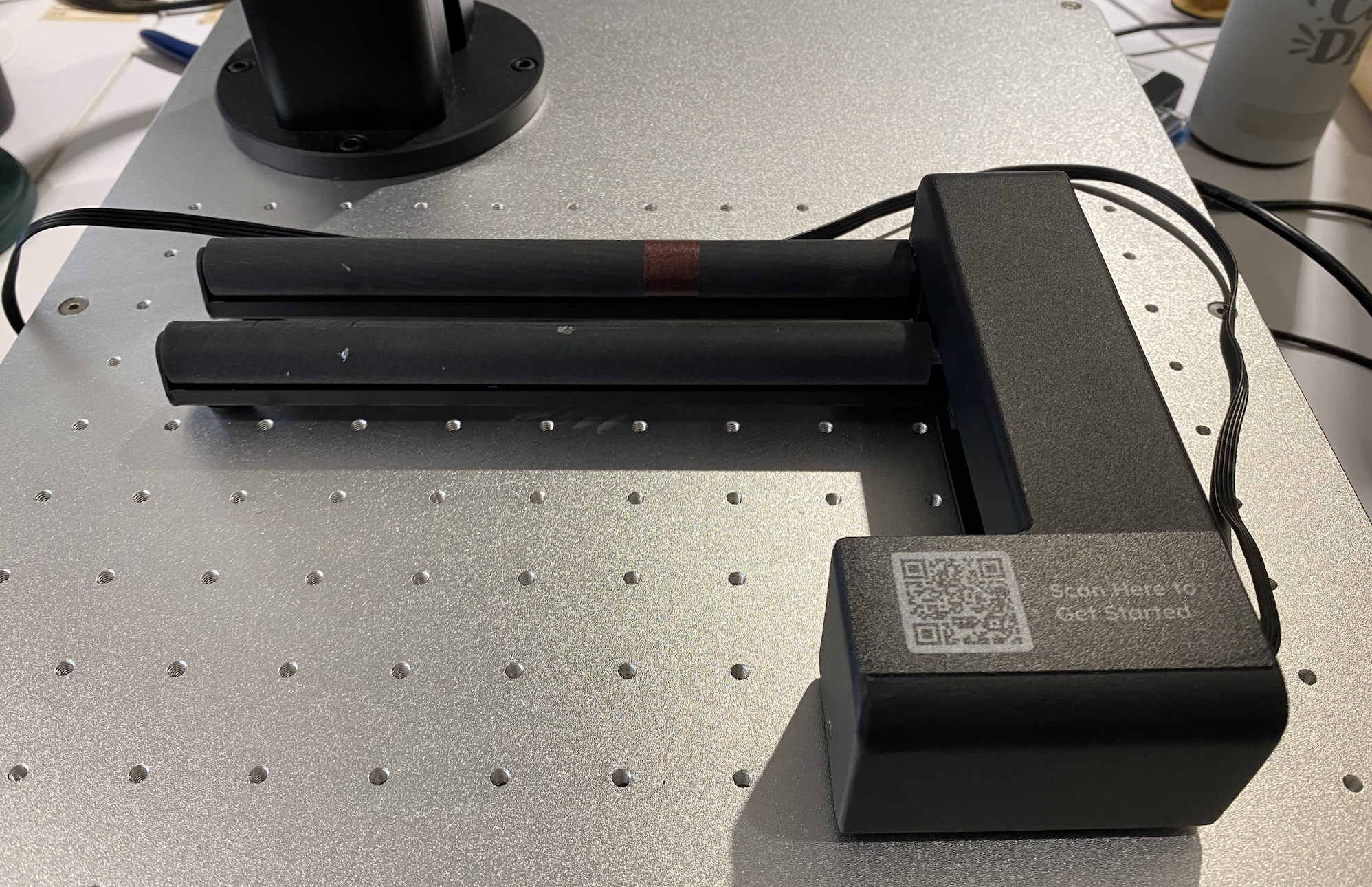

Rodillo en la posición normal.

截圖 2025-03-27 11.38.02.png

Nota: Si necesita girarlo hacia la izquierda, active la función 'Espejo' en la configuración del rotativo. De lo contrario, podrían producirse errores de división de imagen.

Paso 2

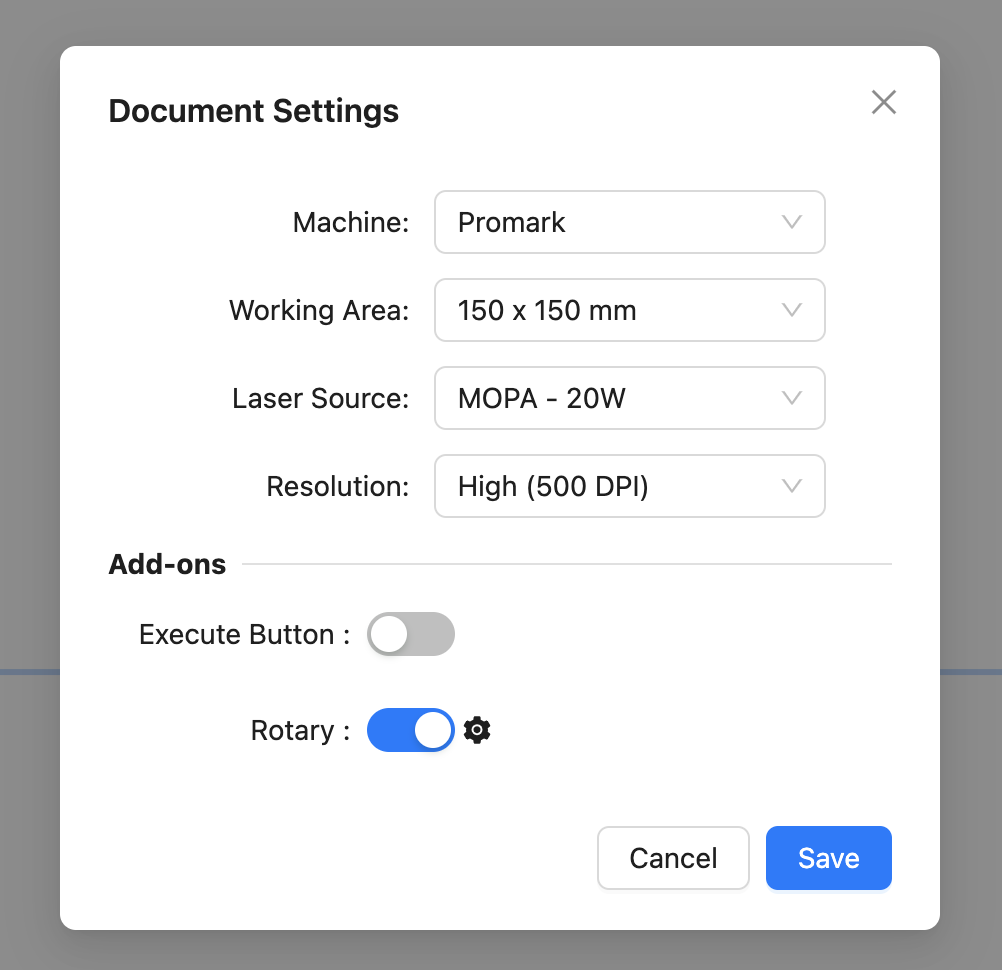

Vaya a la configuración del documento para activar el rotativo, luego haga clic en el icono de engranaje a la derecha para acceder a la configuración del rotativo.

截圖 2025-03-26 16.53.05.png

Paso 3

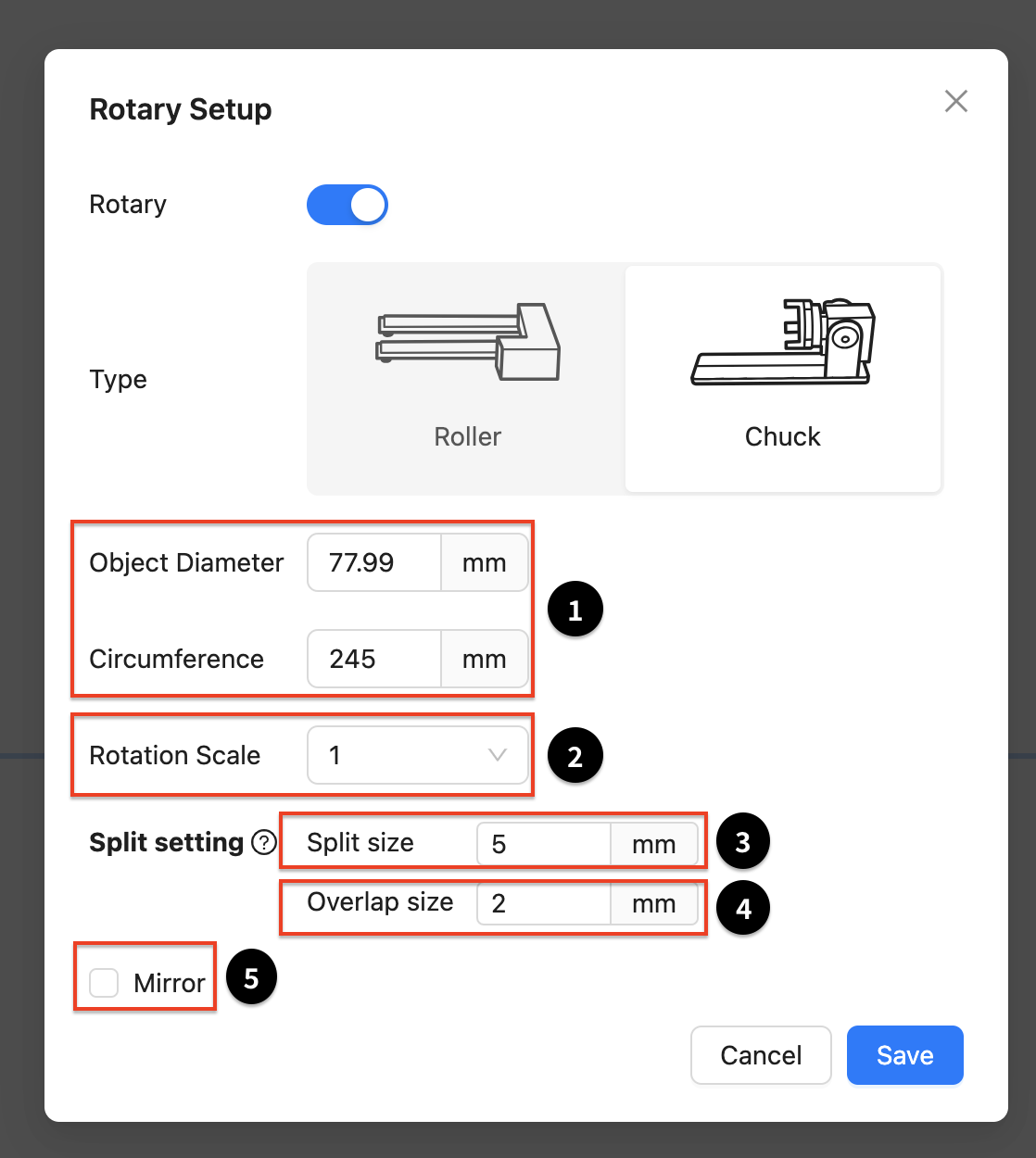

Seleccione el rotativo que está utilizando y, a continuación, configure los ajustes del rotativo.

1. Introduzca la circunferencia o el diámetro del objeto (solo para mandril)

2. Ajuste la relación de rotación para el funcionamiento del eje rotativo.

3. Tamaño de división: La longitud unitaria de cada sección de grabado en la imagen.

4. Tamaño de superposición: La longitud de superposición de cada sección.

5. Si el eje rotativo está girado hacia la izquierda, se debe activar la función de espejo.

Circunferencia

Si la circunferencia introducida es mayor que la del objeto real, puede causar una superposición del área de grabado, lo que podría resultar en una coloración irregular.
Si la circunferencia introducida es menor que la del objeto real, puede causar espacios entre las secciones del patrón.

Cuando se utiliza el mandril, si el objeto es cónico, se recomienda introducir la circunferencia media del área de grabado.

Tamaño de división

Al utilizar el rotativo Promark, la imagen se dividirá en varias secciones. Cada sección se marcará secuencialmente en el objeto; a continuación, el rotativo girará para marcar la siguiente sección, continuando en ciclo hasta que se marque la imagen completa.

El tamaño de cada sección viene determinado por la configuración del tamaño de división.

Si el objeto tiene una forma cónica o irregular, utilizar un tamaño de segmento más pequeño puede reducir los huecos o desalineaciones entre las secciones.

Un tamaño de división mayor puede reducir el tiempo necesario para la tarea, pero puede afectar al resultado del grabado debido a una mayor variación de la distancia focal dentro de una sola unidad de longitud.

Tamaño de solapamiento

Para reducir los posibles huecos entre secciones, se puede establecer un solapamiento fijo al final de cada sección para minimizar los espacios visibles.

Sin embargo, tenga en cuenta que si el solapamiento es demasiado grande, puede provocar que las áreas solapadas del material reciban un calor excesivo, resultando en una línea horizontal visible.

*El rotativo Promark solo admite grabado en dirección X.
