2-3 Montaje y puesta en marcha de Beambox II

Contenido

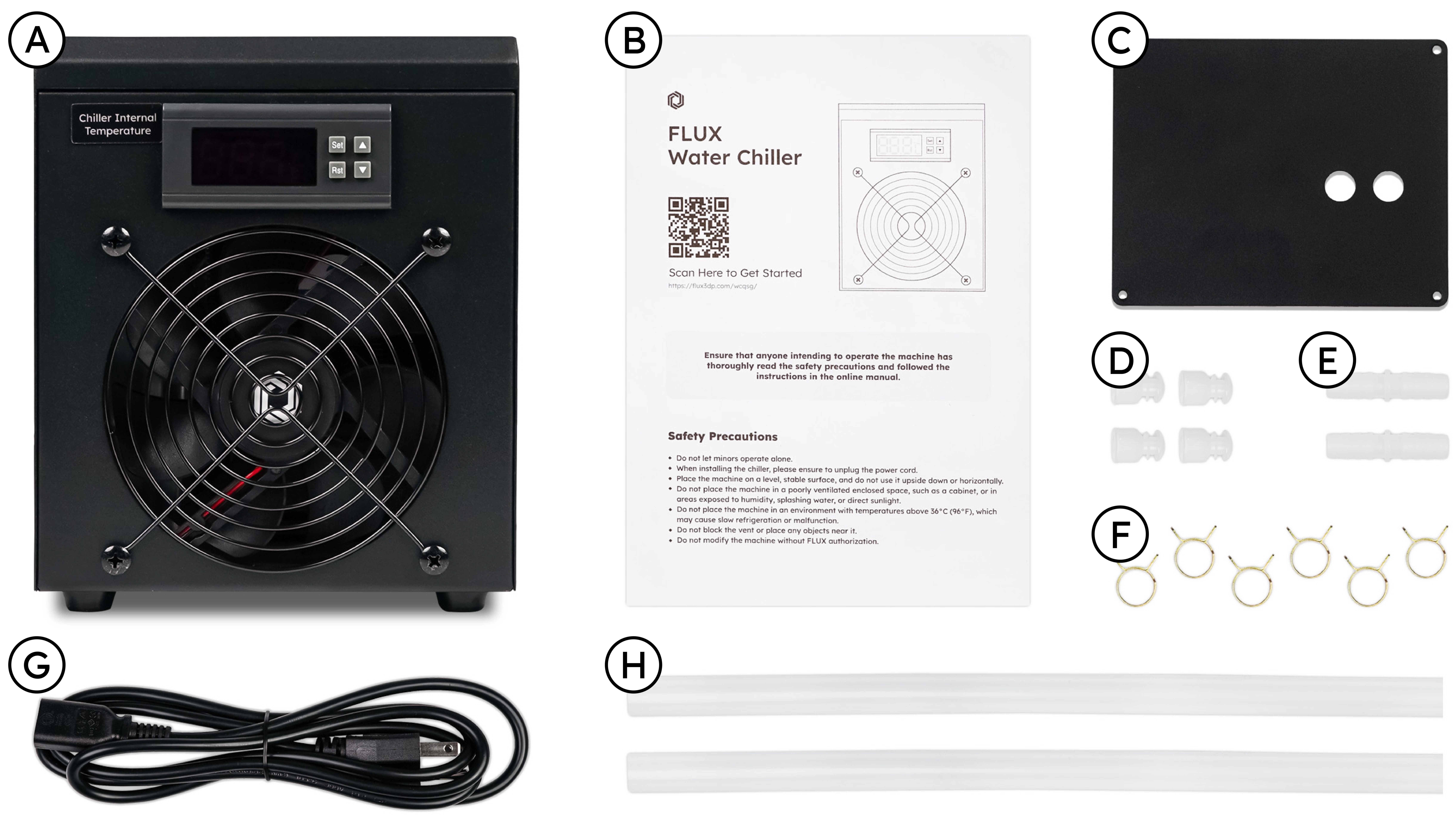

1. Enfriador de Agua FLUX
2. Guía Rápida
3. Cubierta de la Bomba de Agua para Beambox II
4. Tapón para Tubo de Agua ×4
5. Conector Pagoda de Doble Extremo ×2
6. Abrazadera para Tubo de Agua ×6
7. Cable de Alimentación
8. Tubo de Agua ×2

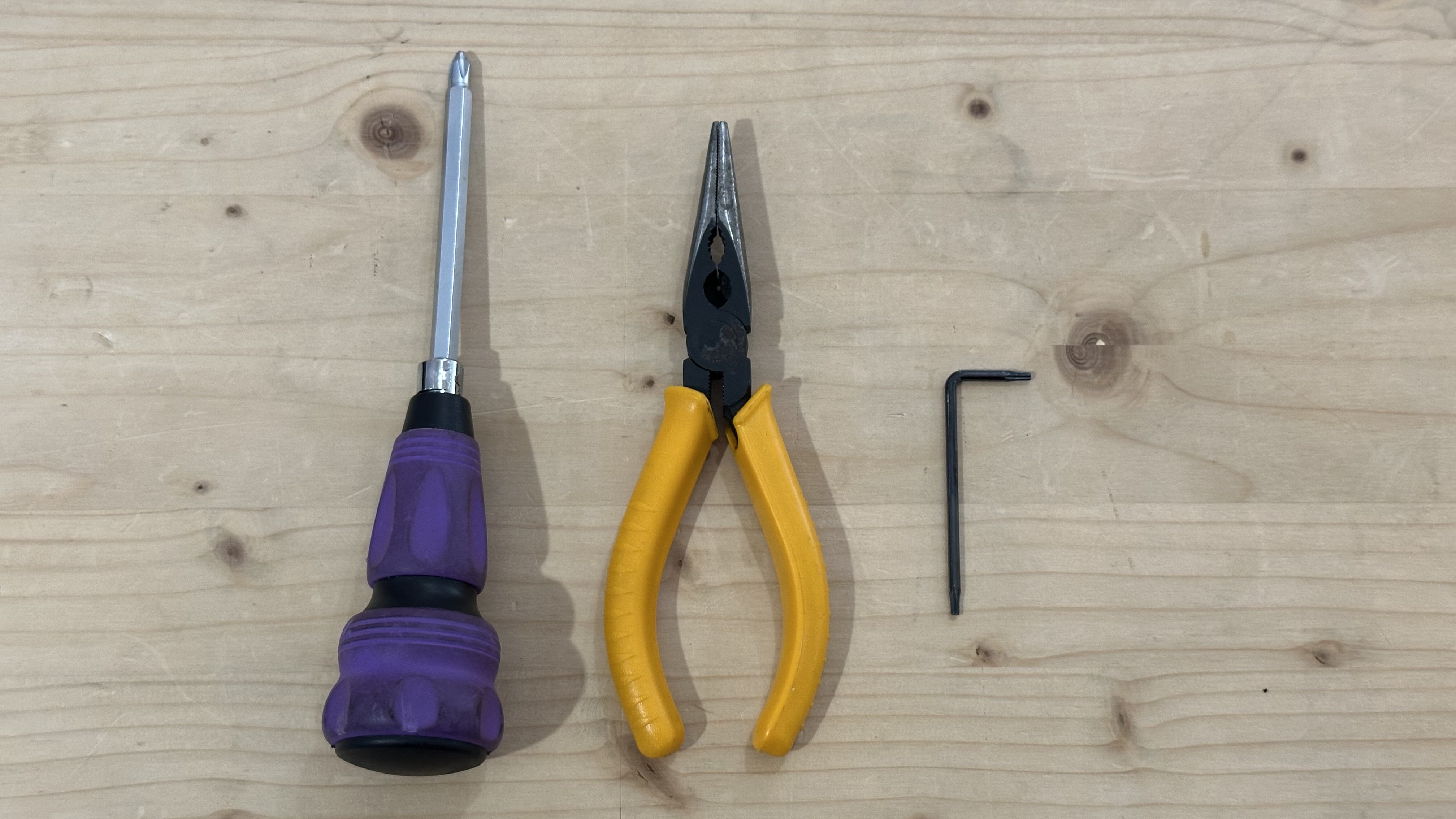

Herramientas

• Alicates de Punta Larga
• Destornillador de Estrella
• Llave Torx T8

Guía de Instalación

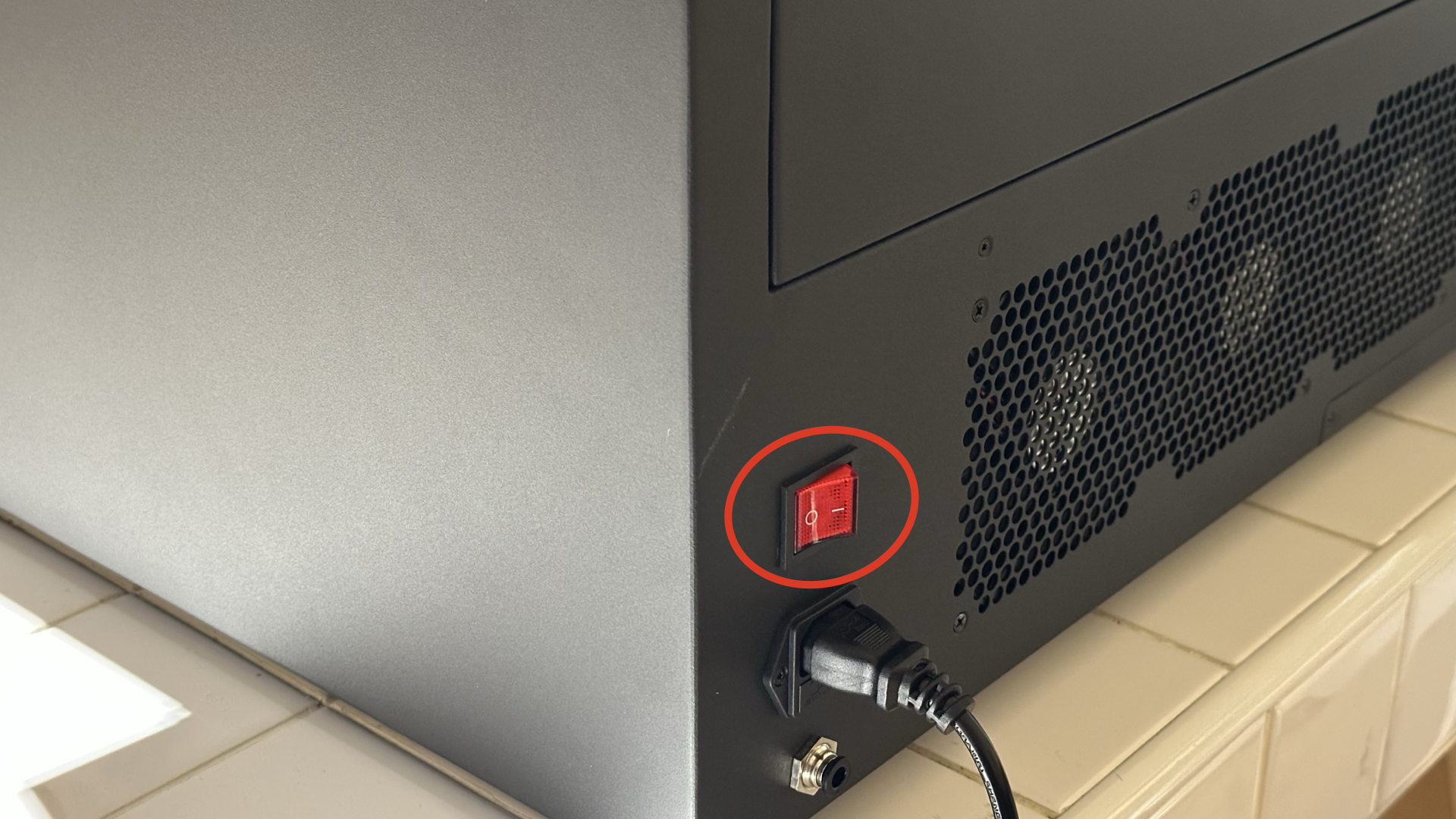

Paso 1 - Apague el equipo

Paso 2 - Retire las cubiertas

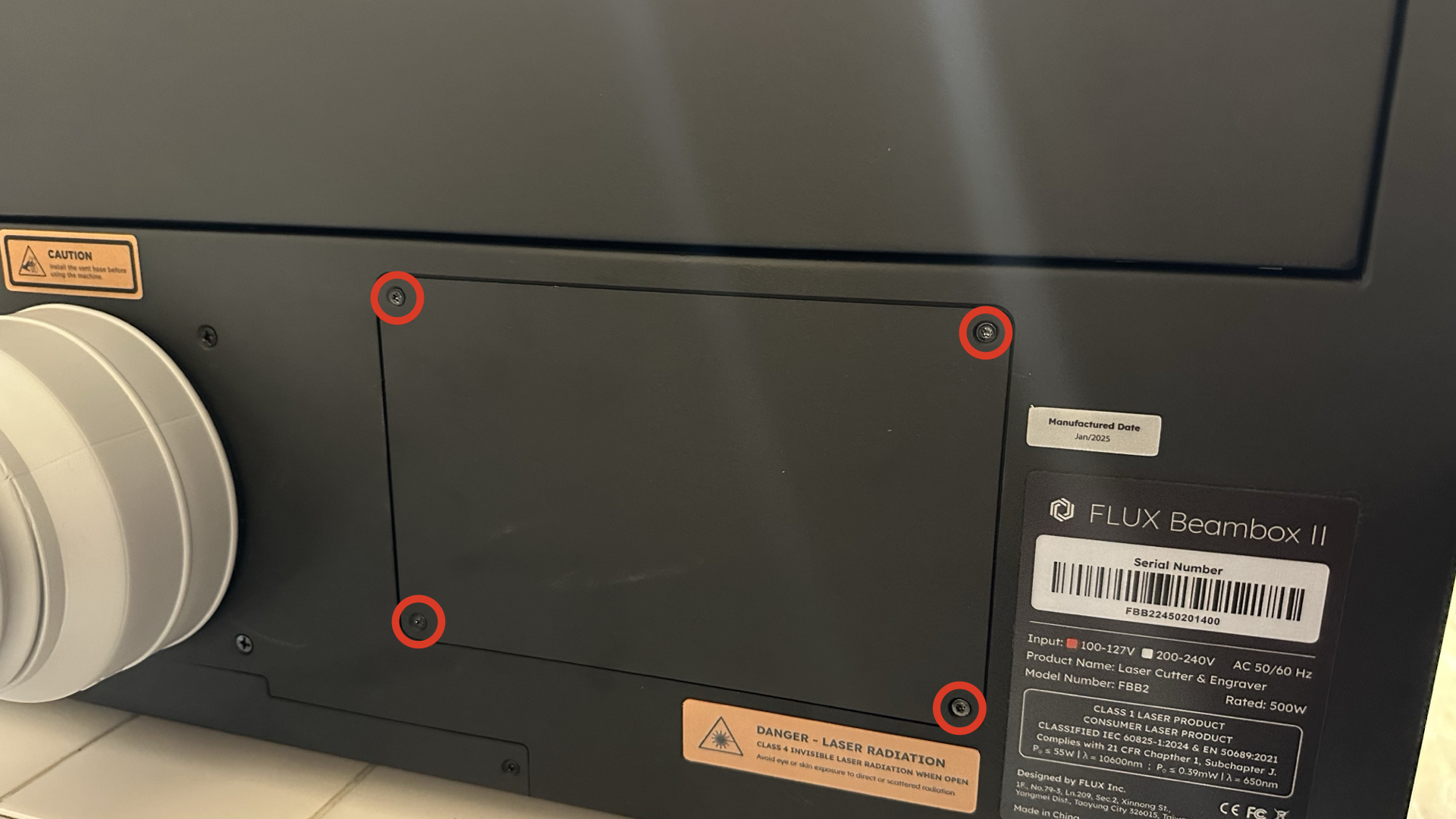

Utilice una llave Torx T8 para retirar los tornillos de la cubierta de la bomba de agua.

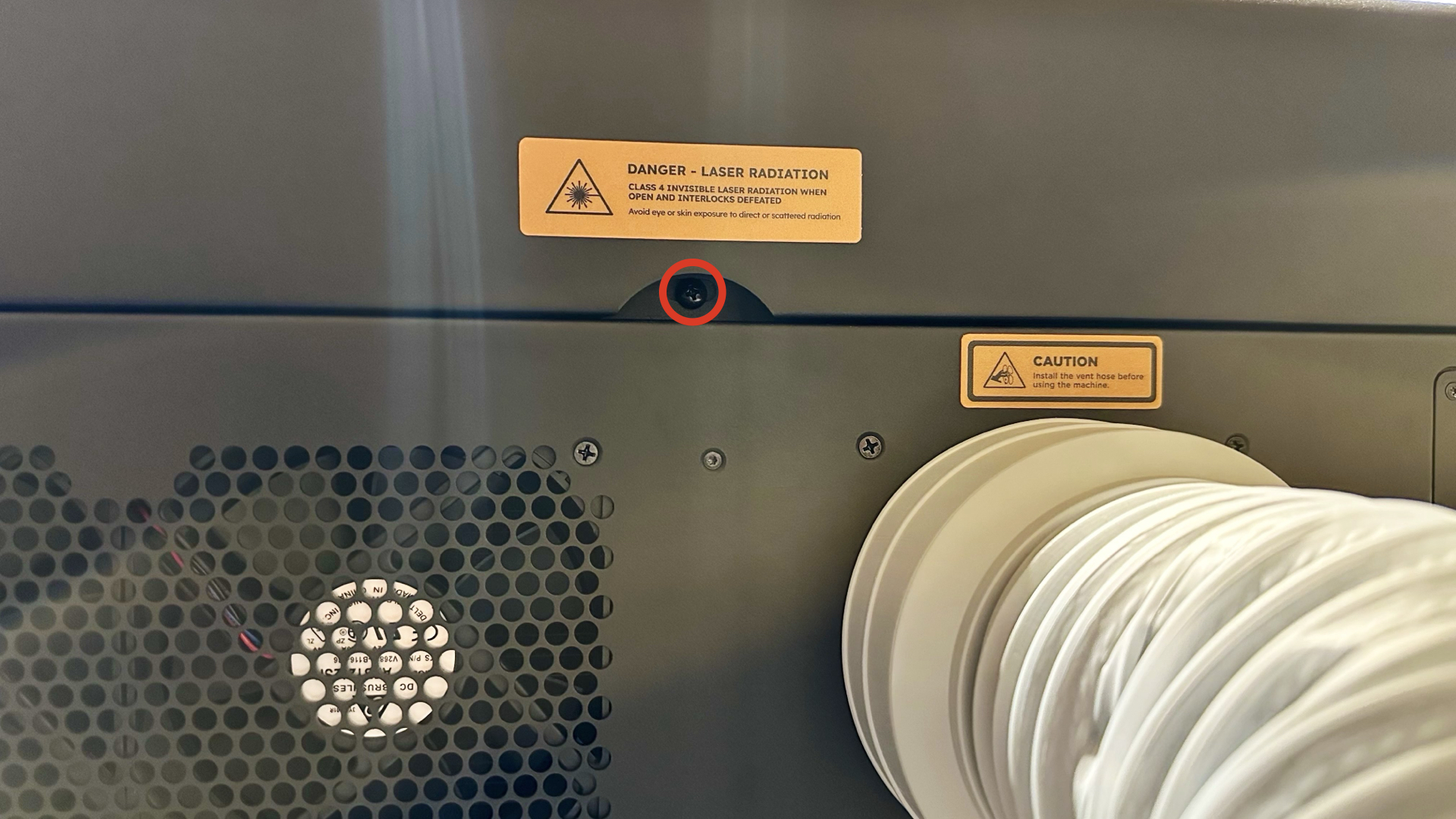

Utilice un destornillador de estrella para retirar el tornillo de la cubierta trasera.

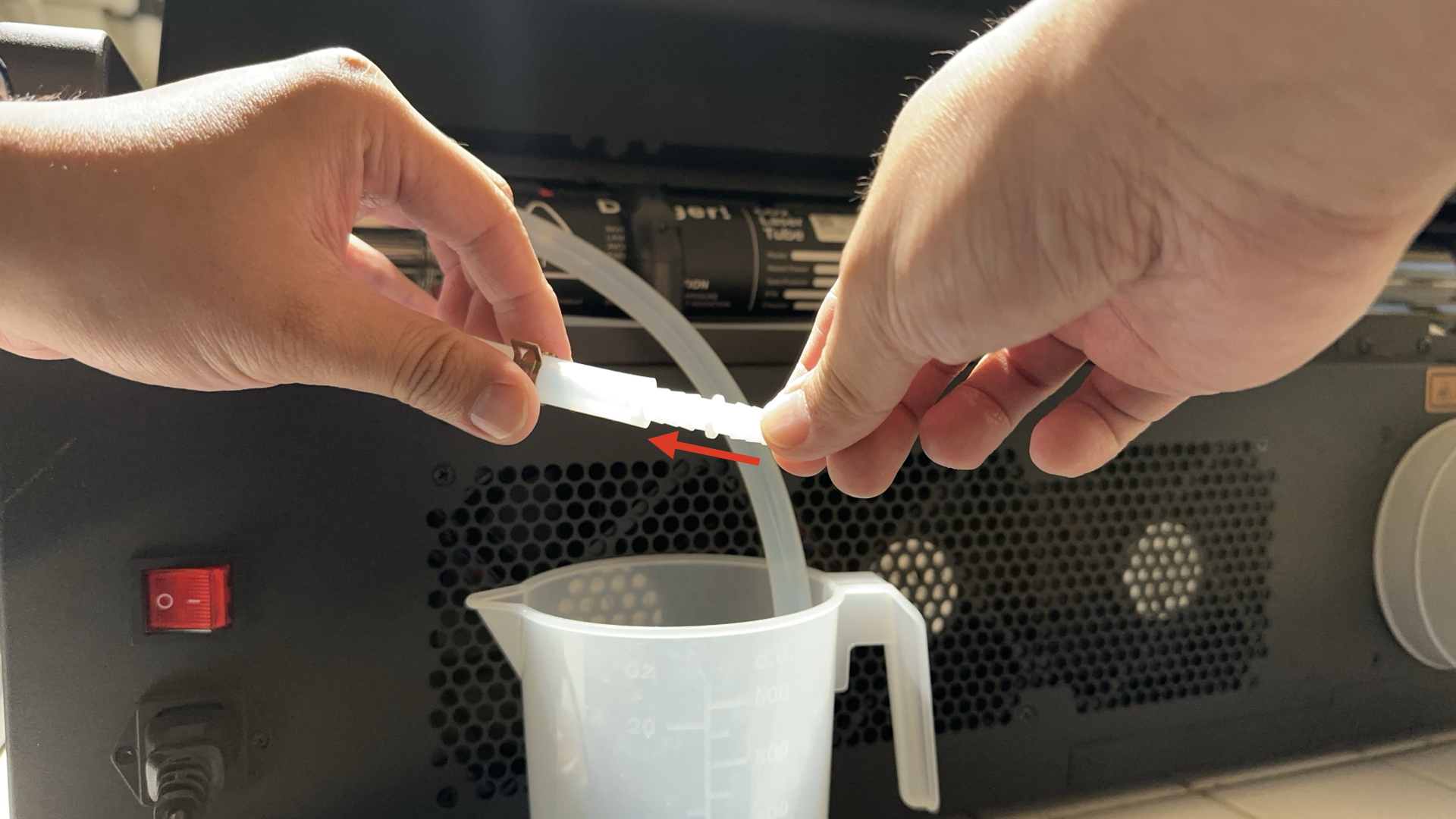

Paso 3 - Desconecte el tubo de agua

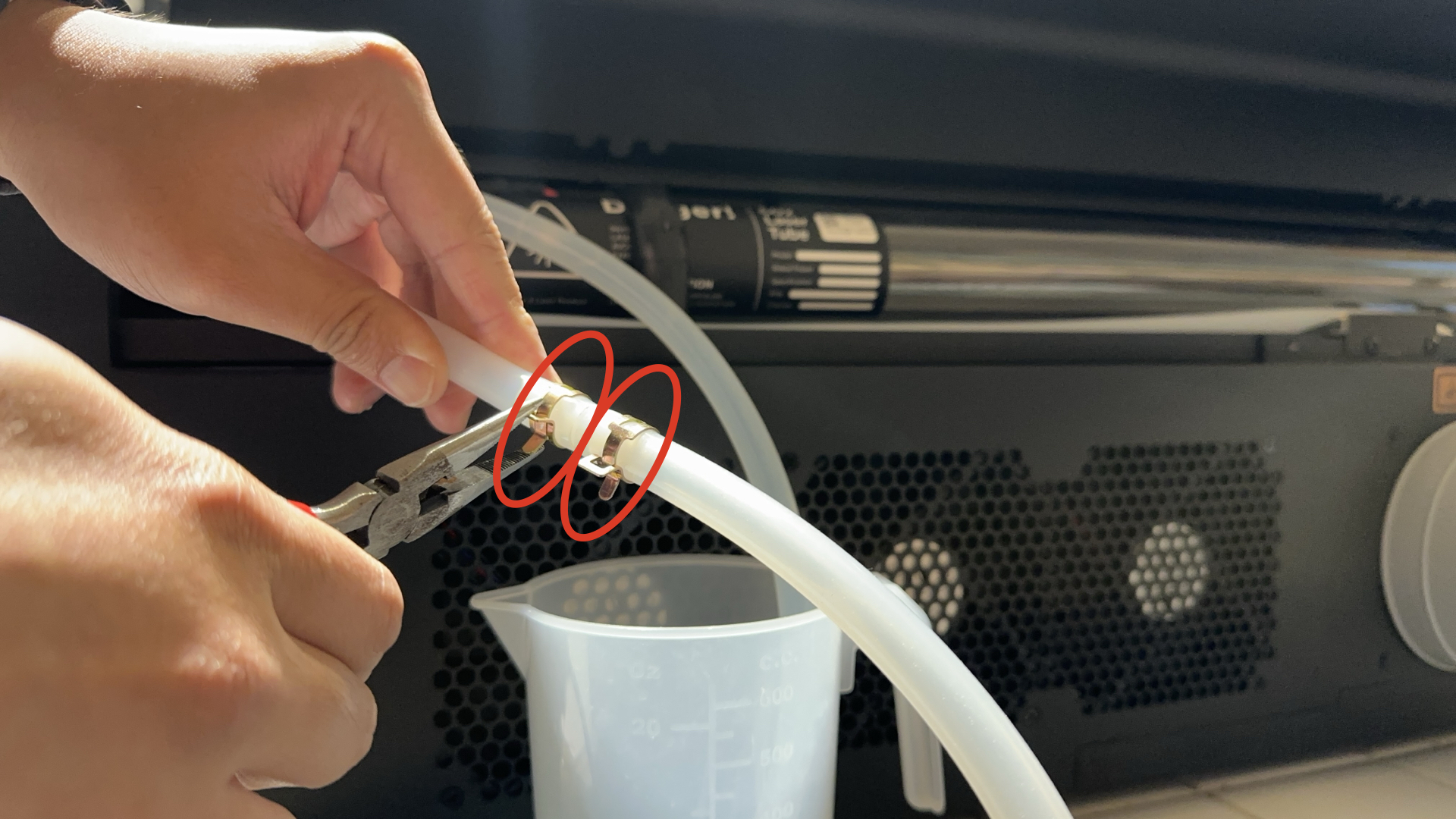

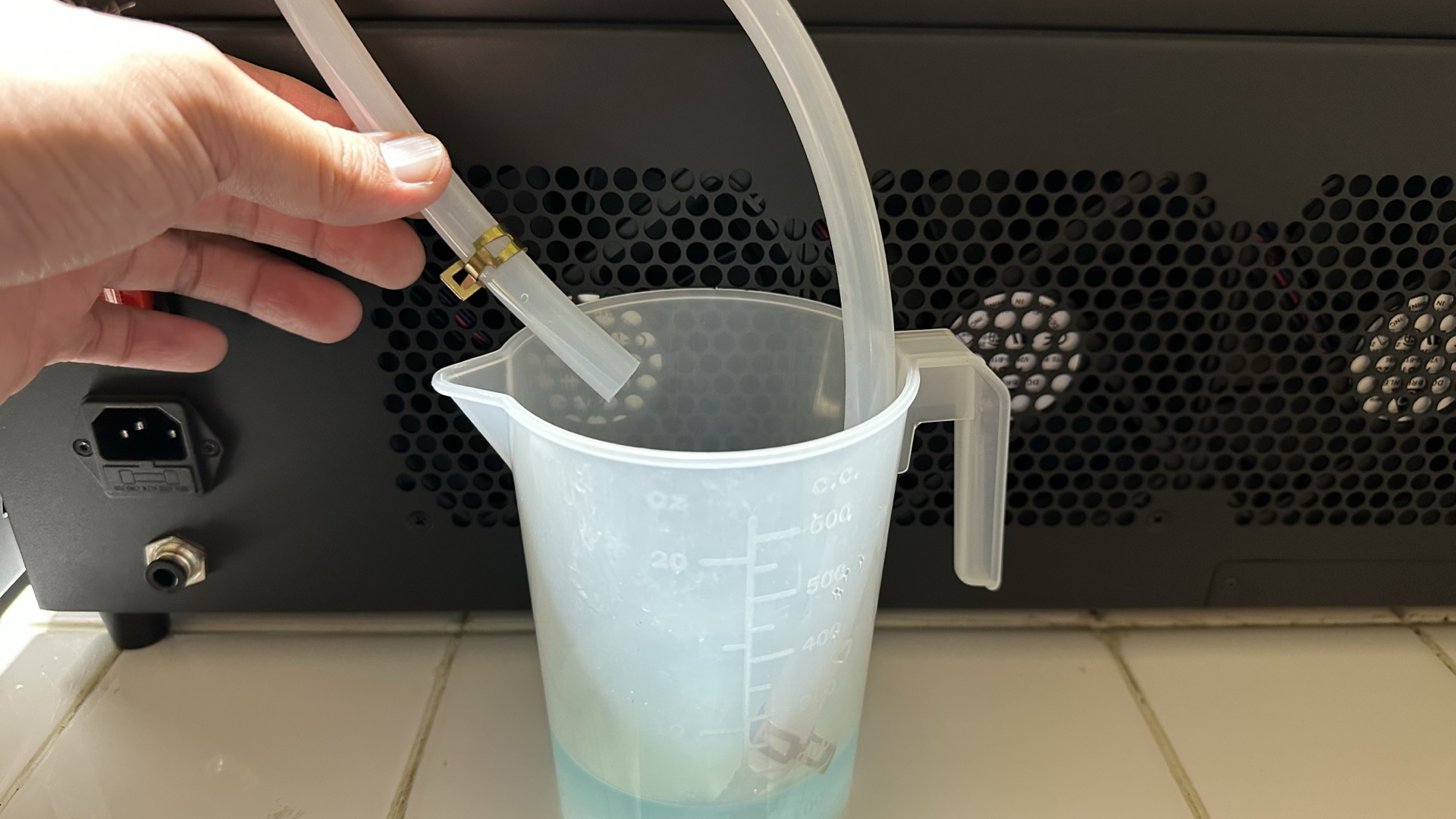

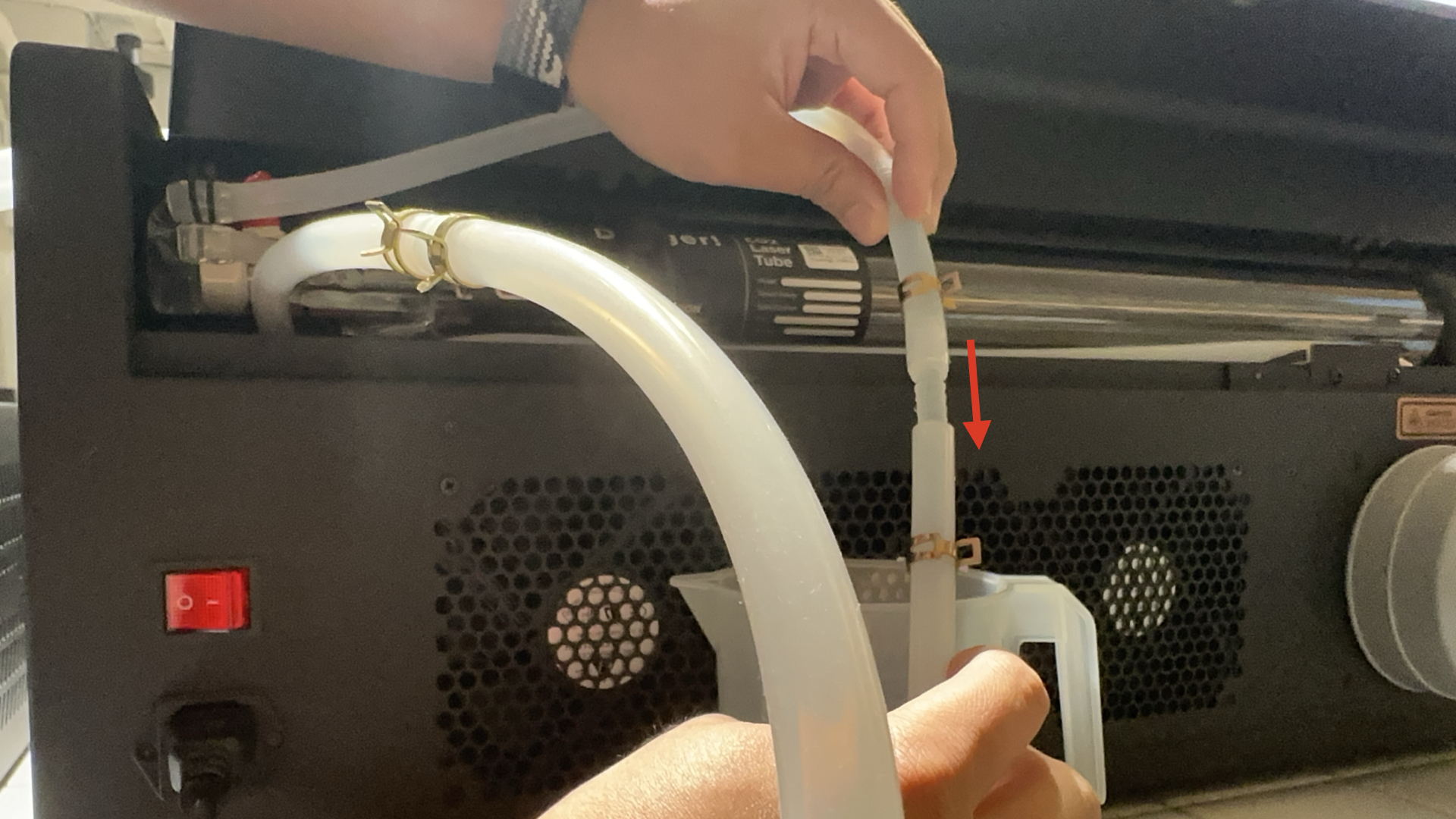

Utilice los alicates de punta larga para mover la abrazadera del tubo de agua y prepare un recipiente para recoger el agua del tubo. A continuación, desconecte el tubo de agua.

Paso 4 - Conecte los dos tubos de agua al refrigerador

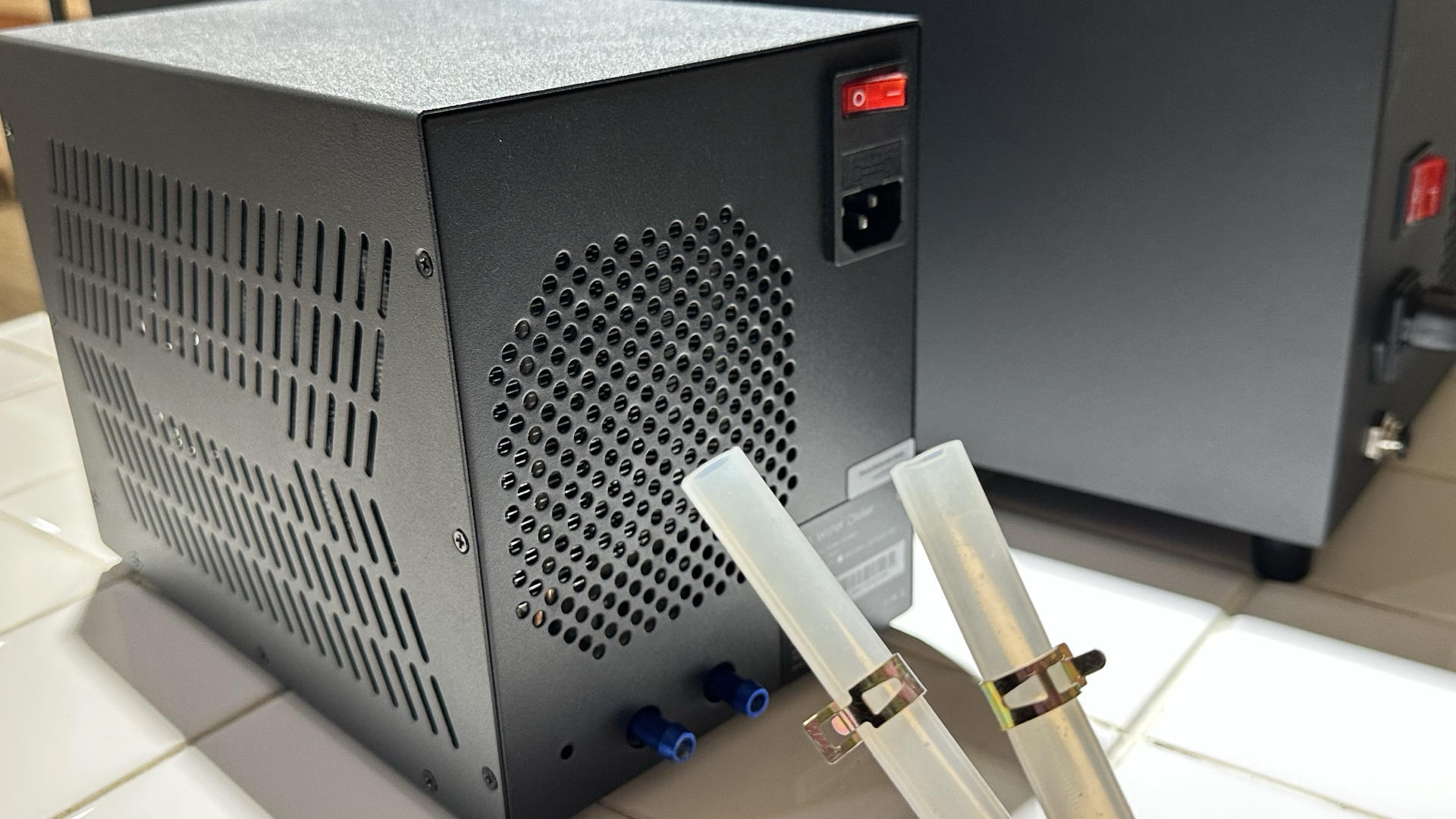

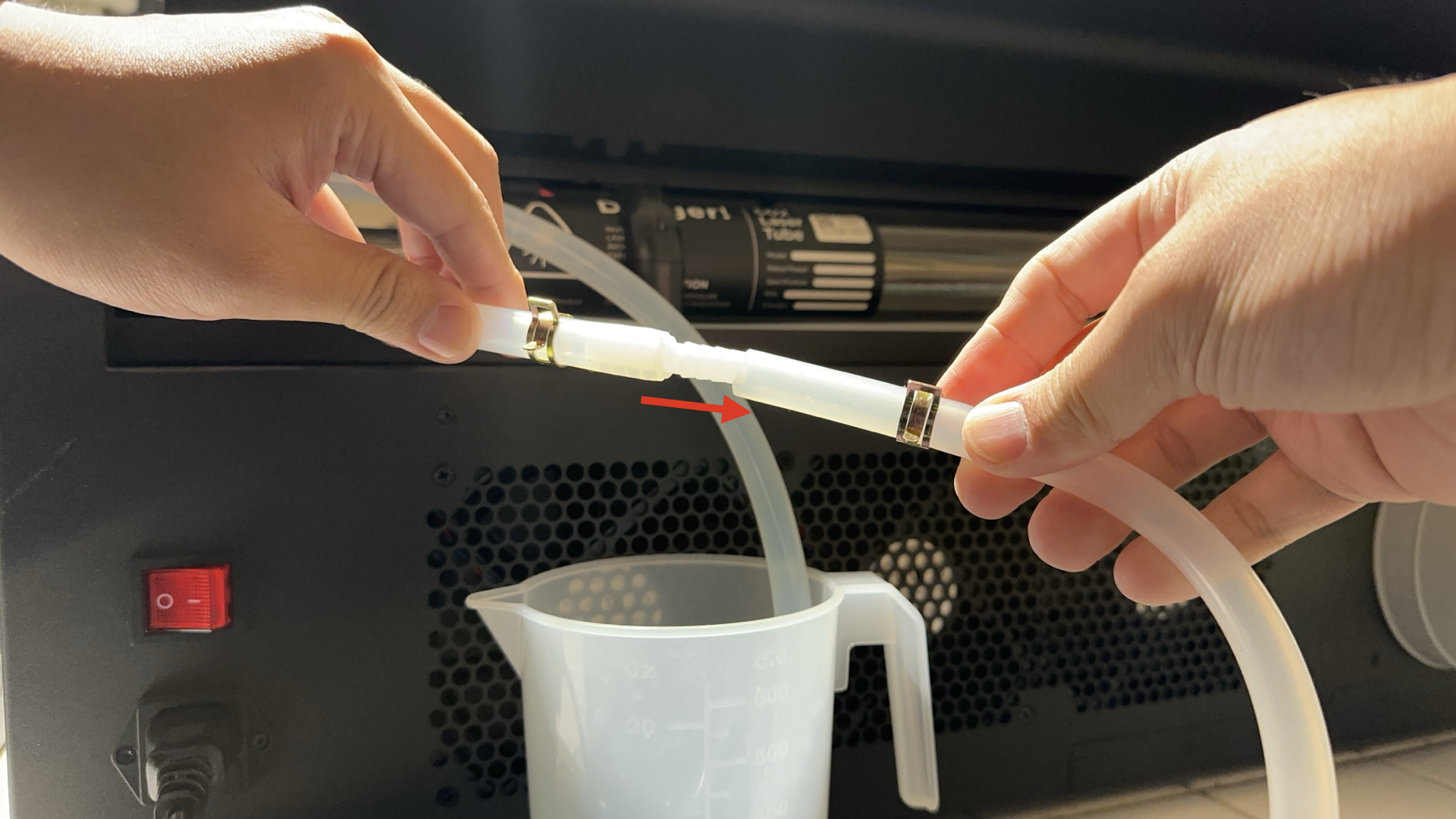

Conecte el conector de pagoda de doble extremo al tubo

Conecte los tubos de agua

Conecte el otro tubo

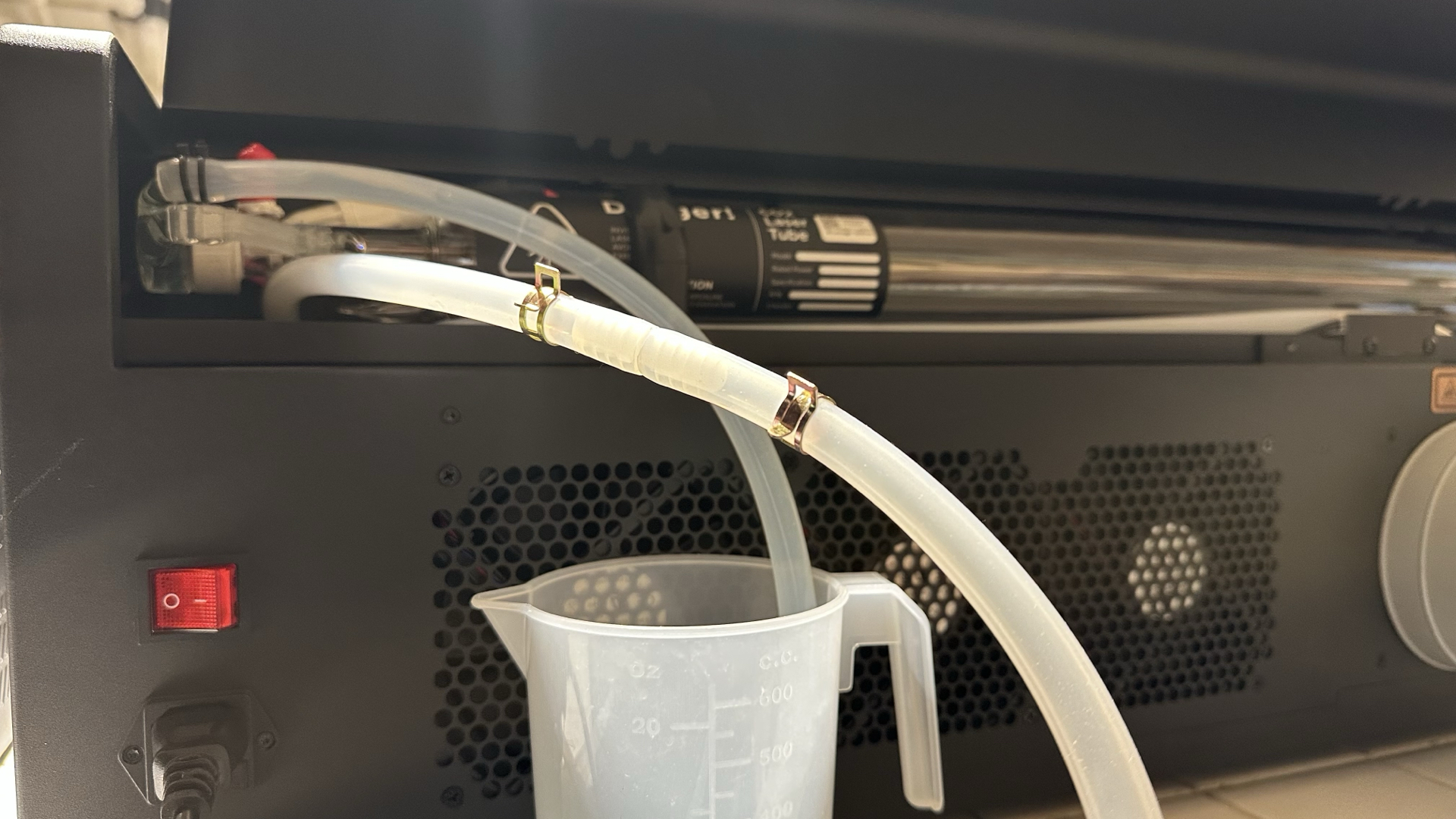

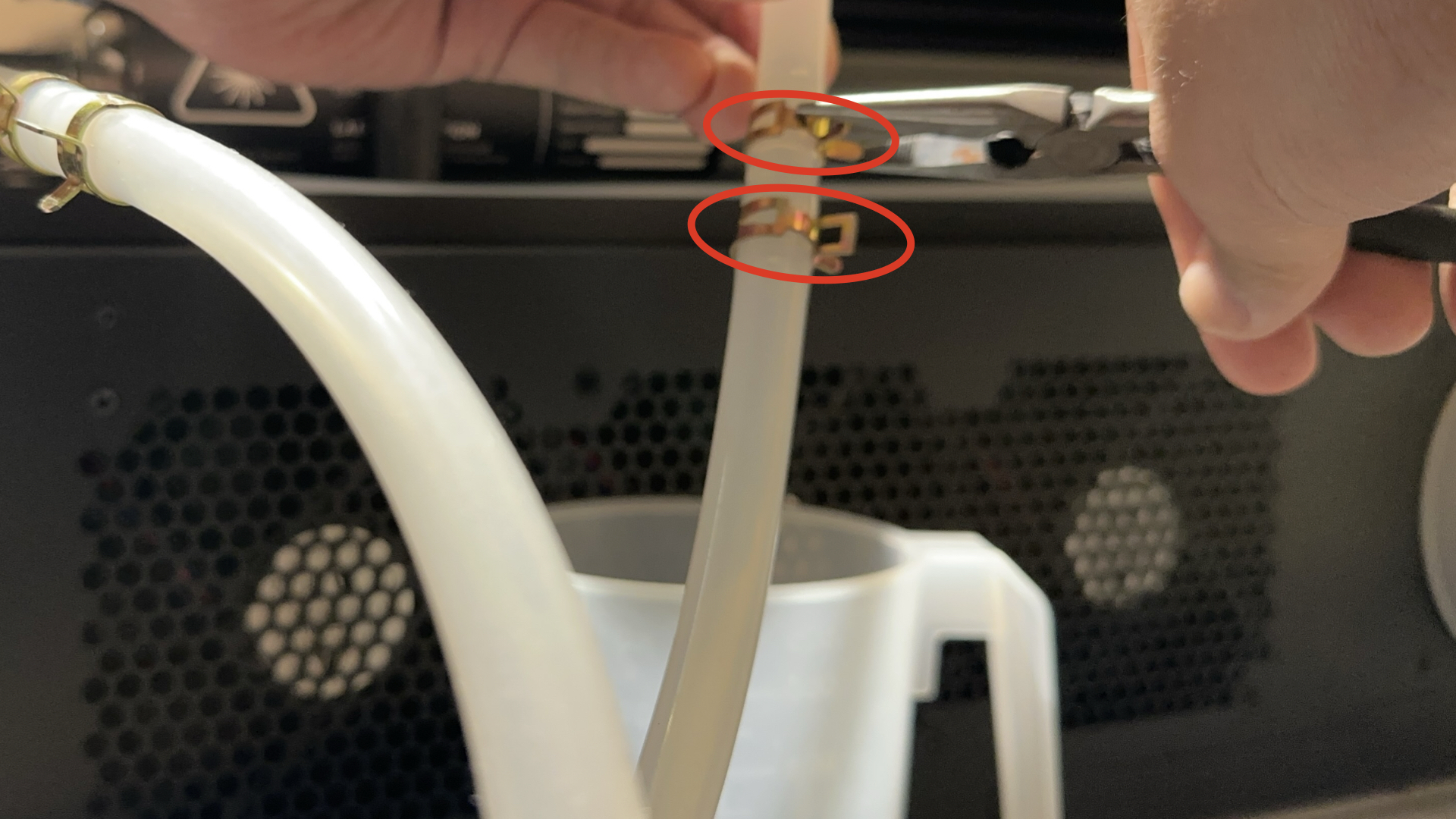

Utilice unos alicates de punta fina para colocar la abrazadera del tubo sobre el conector de pagoda de doble extremo para fijar los tubos

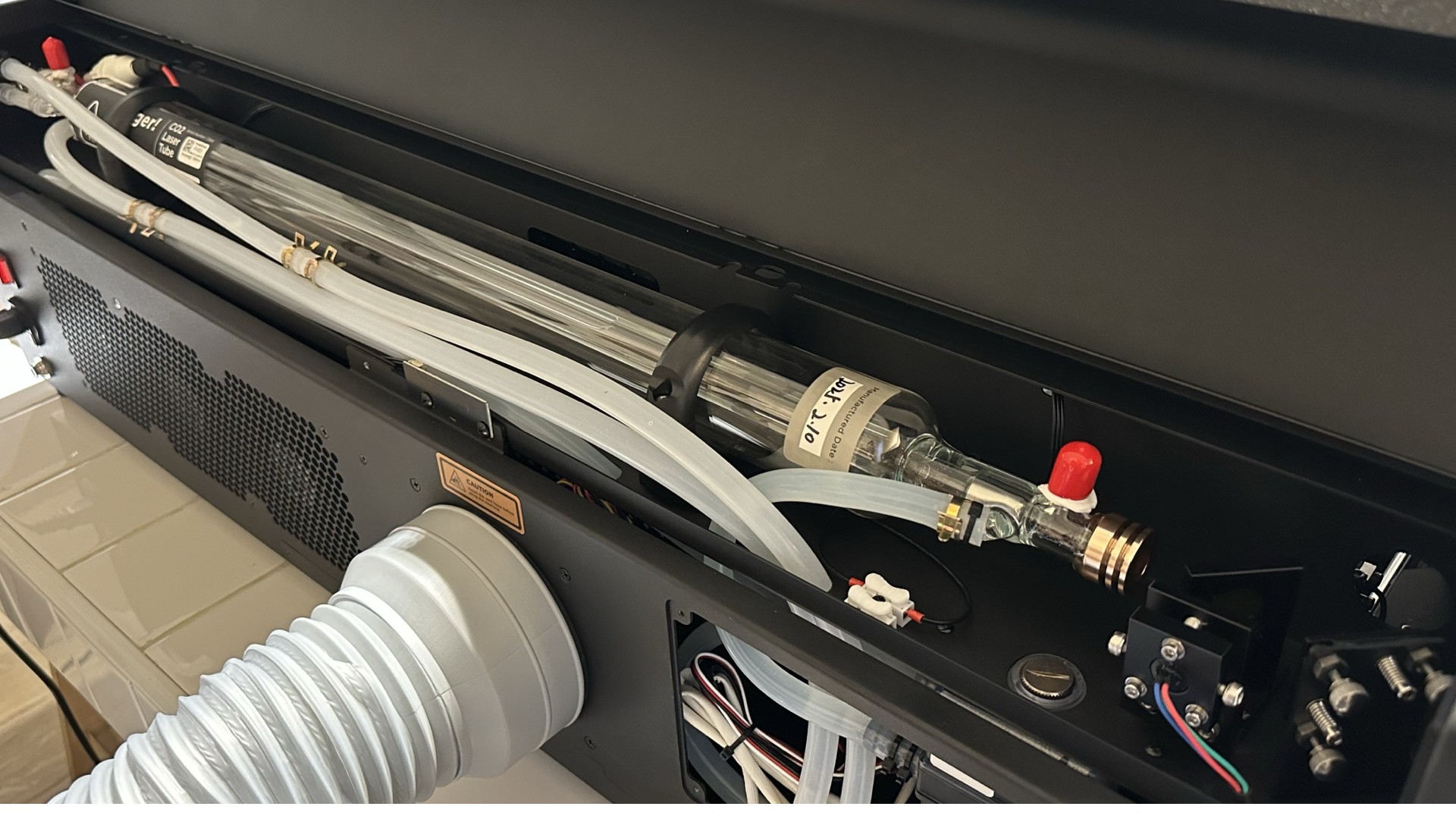

Paso 5 - Instalar y ajustar la posición de los tubos de agua

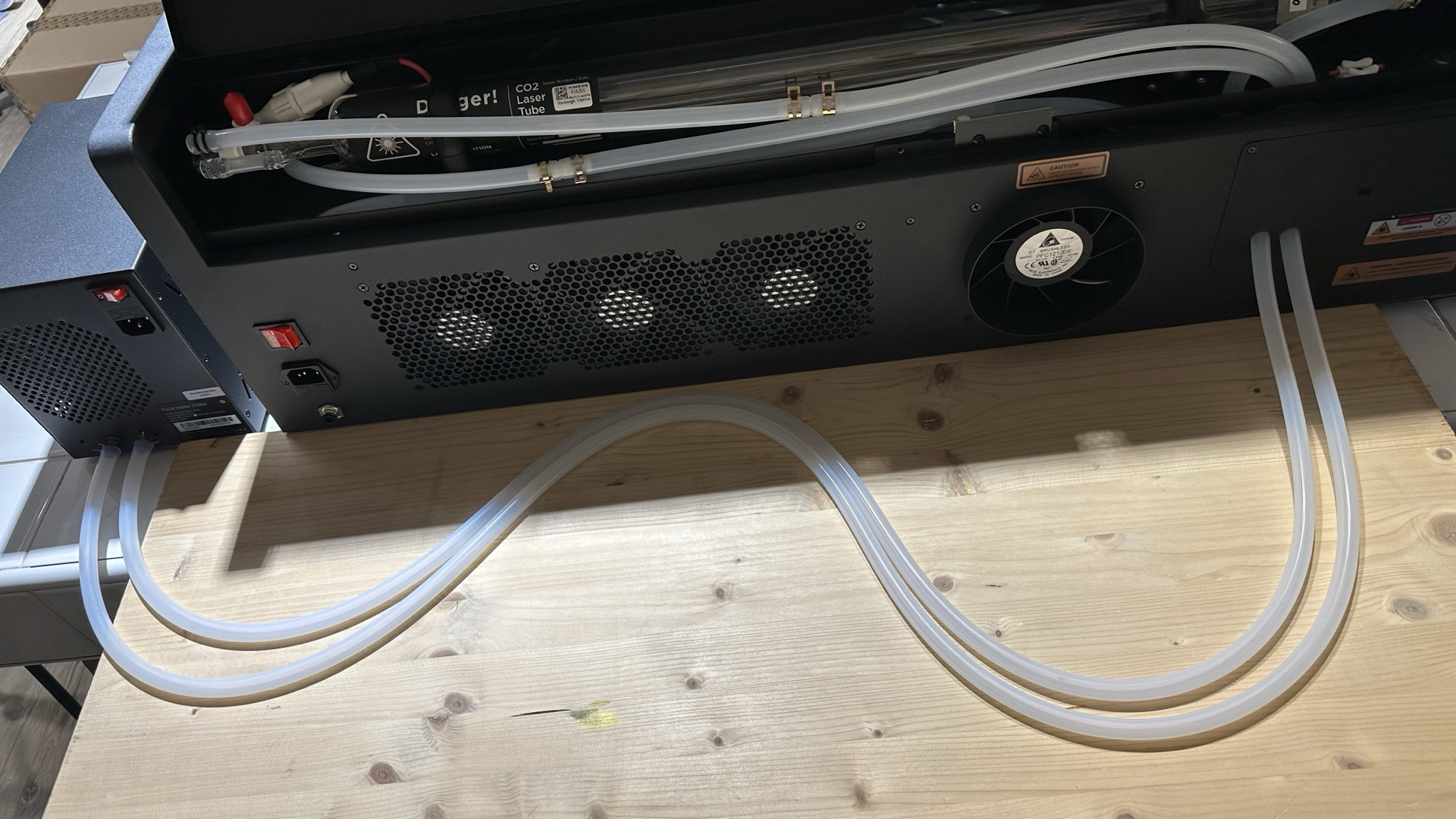

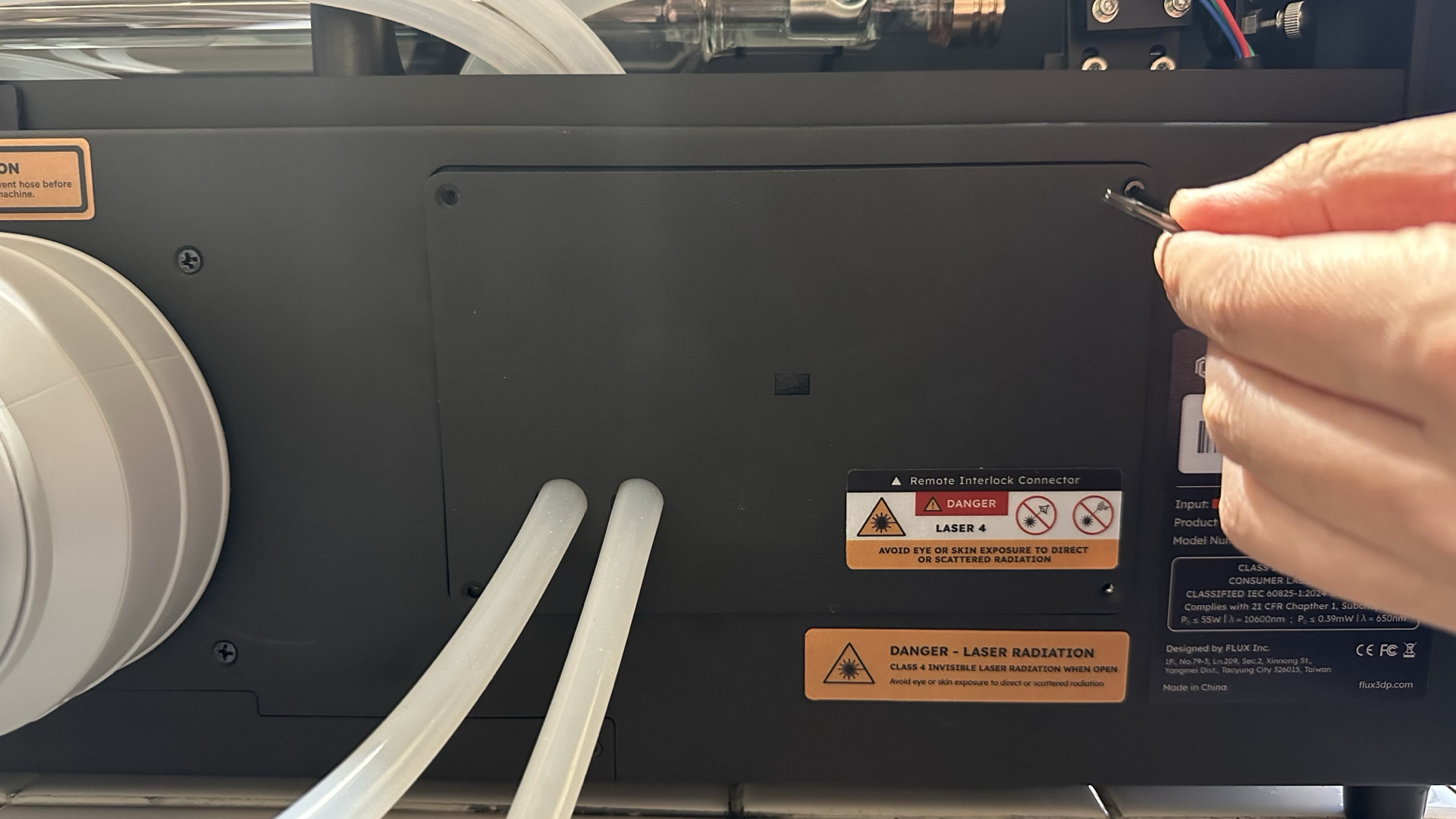

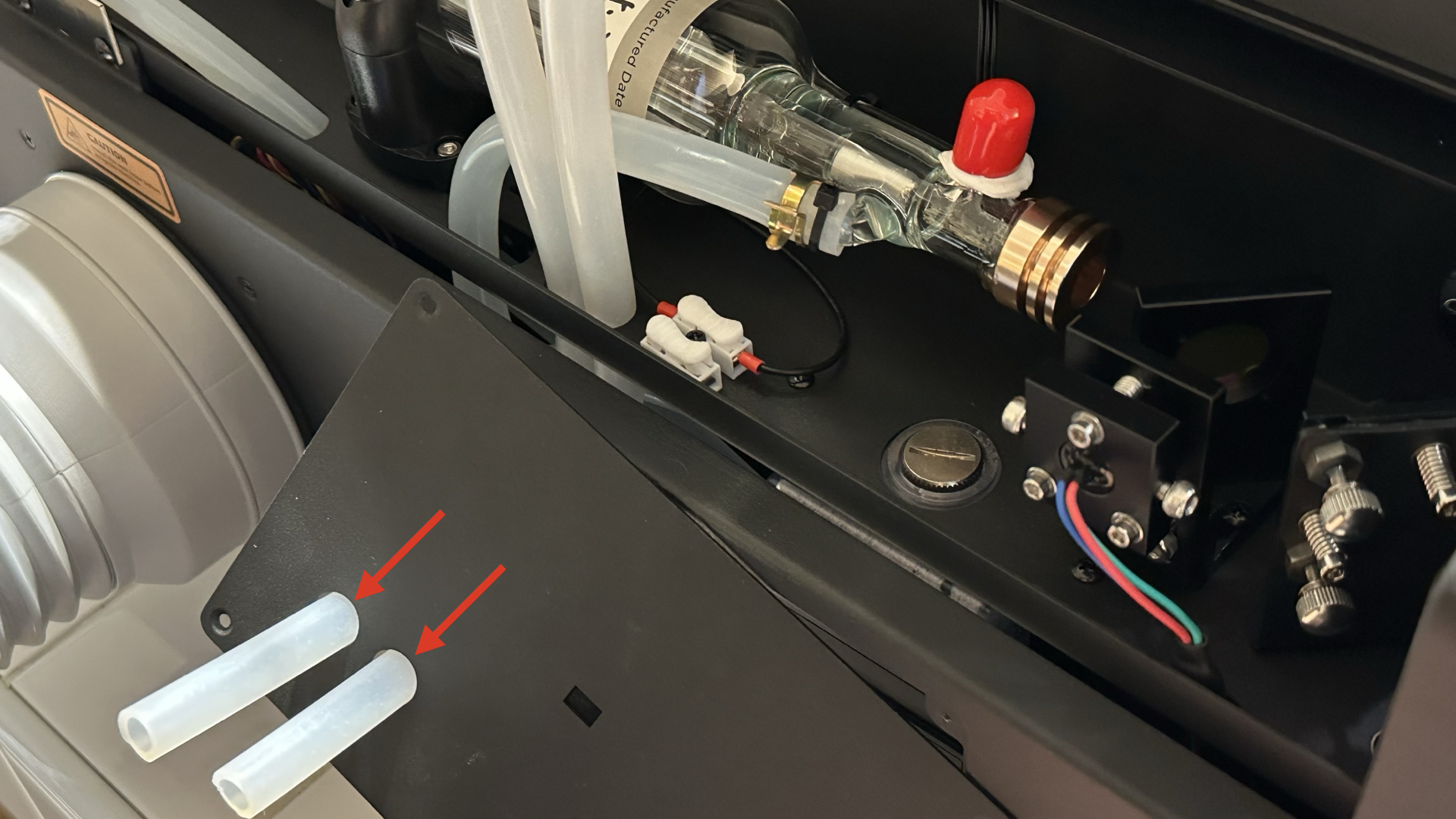

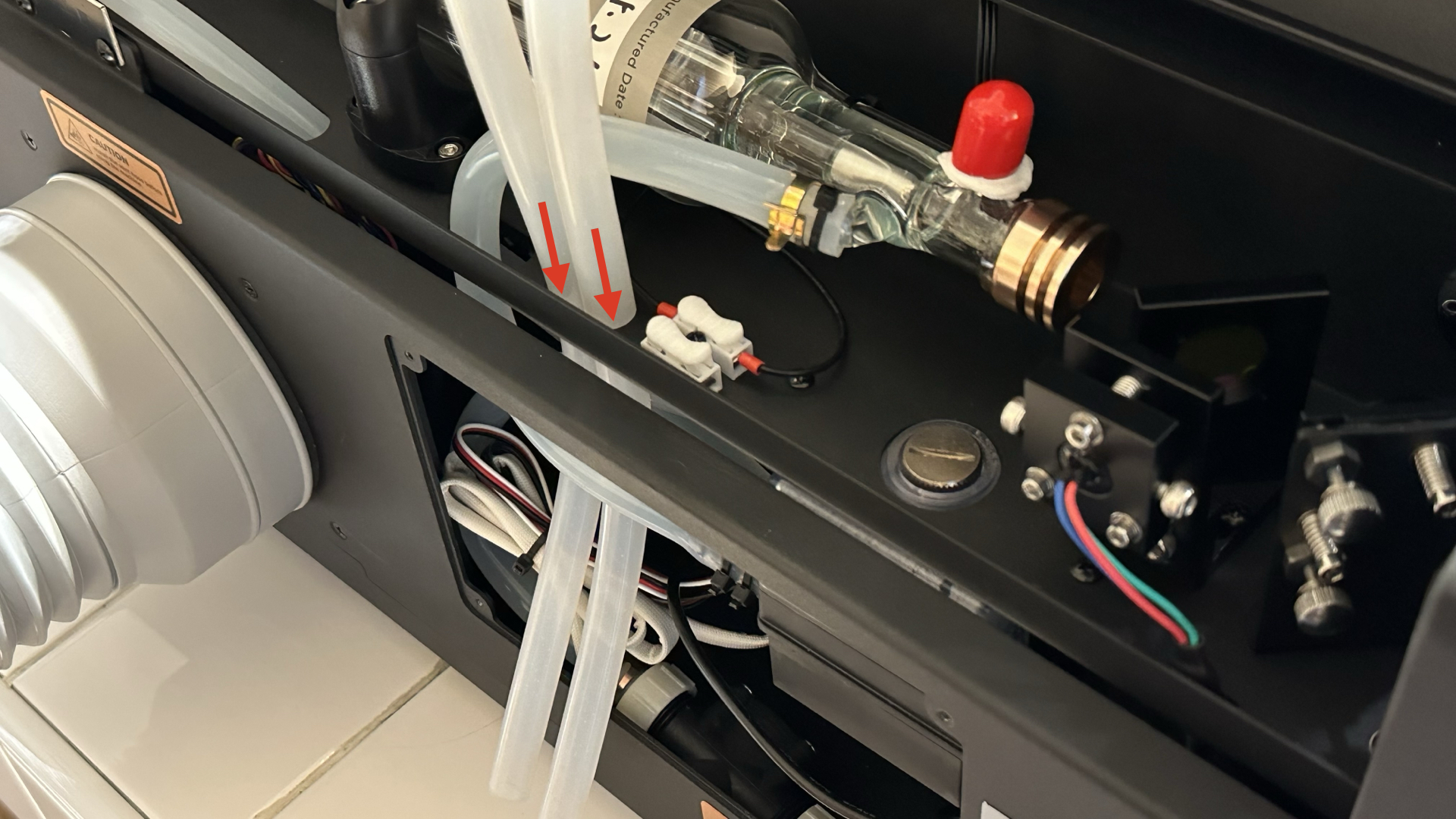

Pase ambos tubos a través del orificio cercano a la bomba de agua y su cubierta

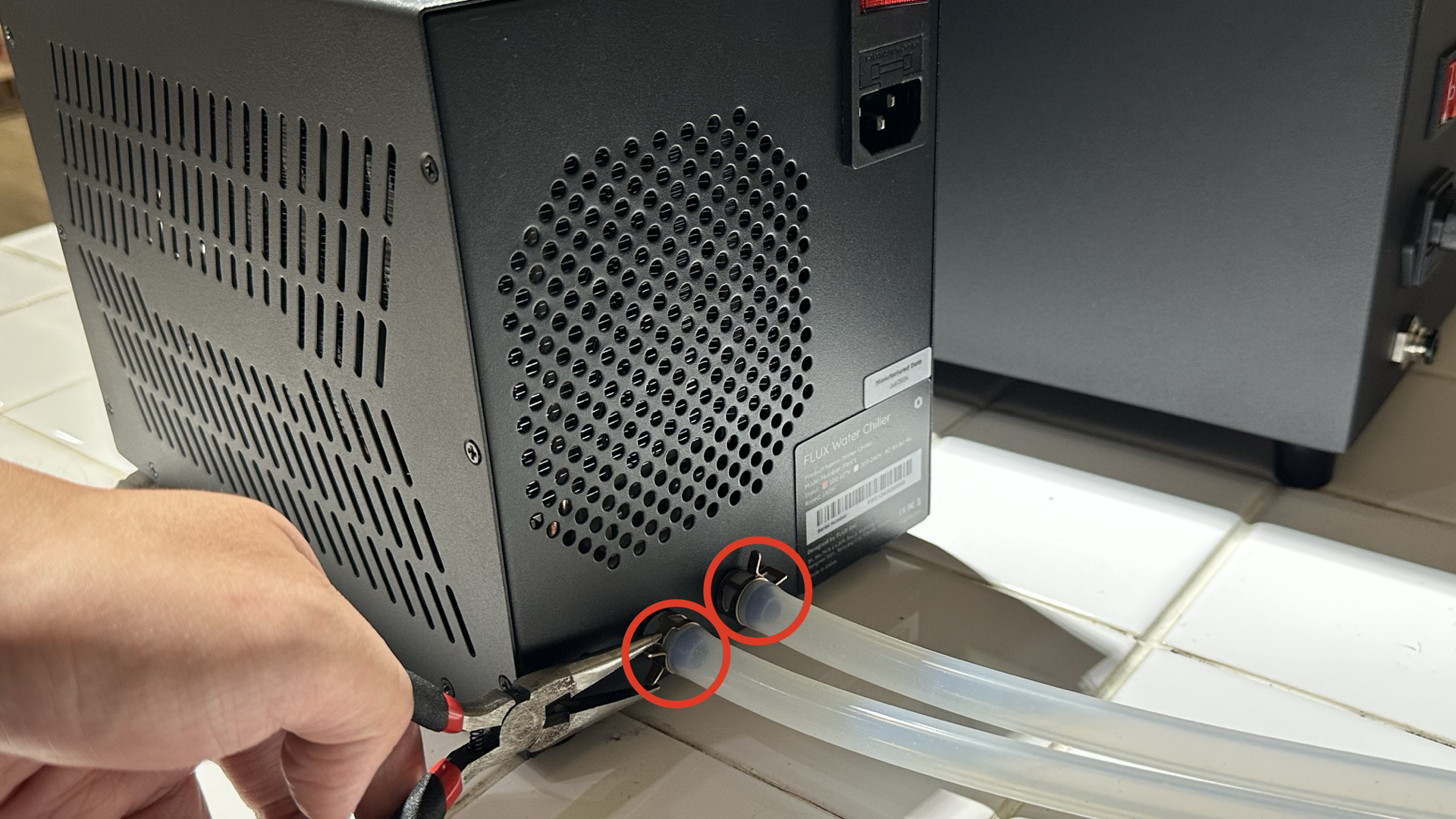

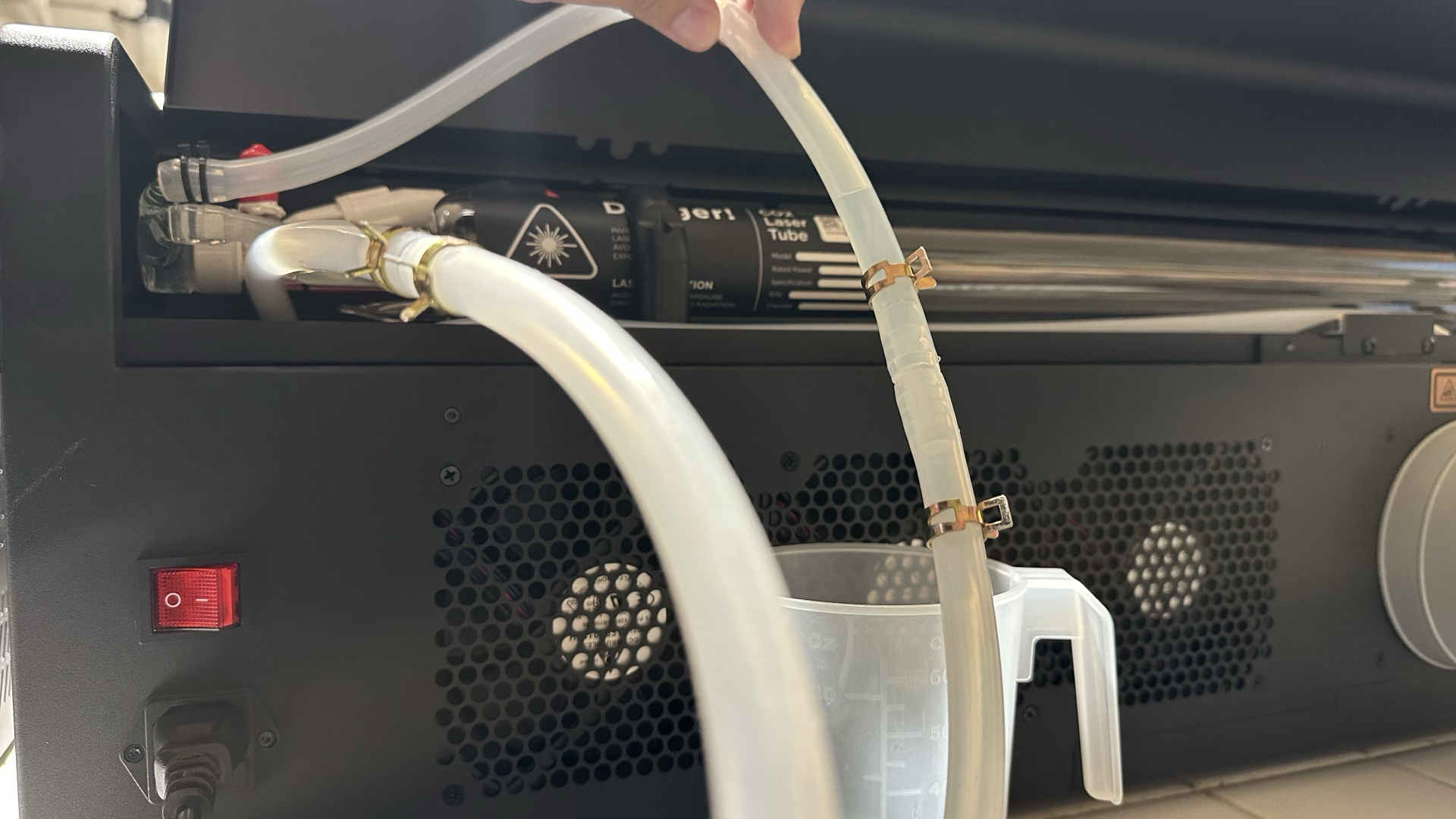

Paso 6 - Conectar el tubo de agua al refrigerador

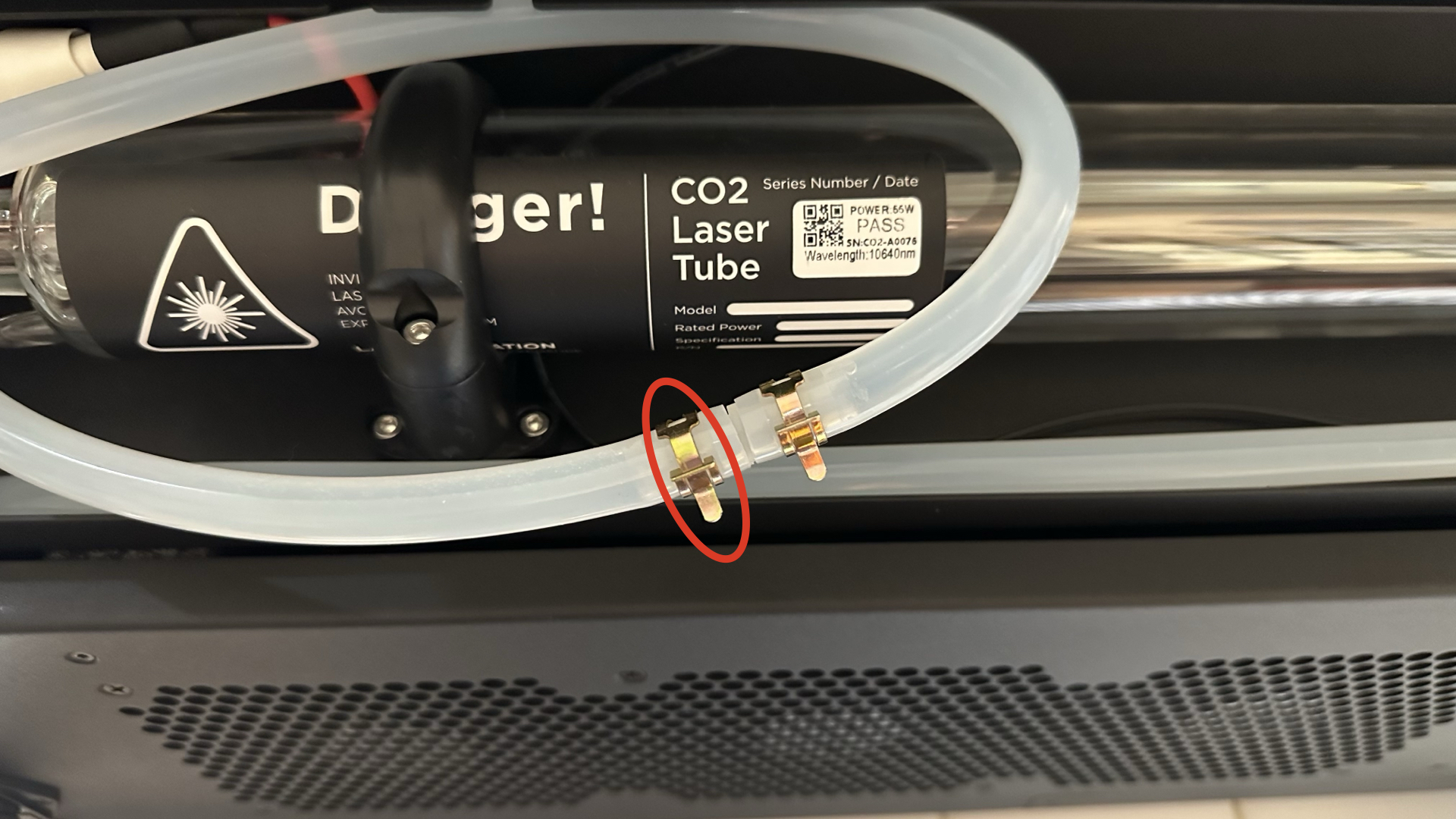

Paso 7 - Verificar la posición de los tubos de agua

Se recomienda que esté nivelado con la máquina

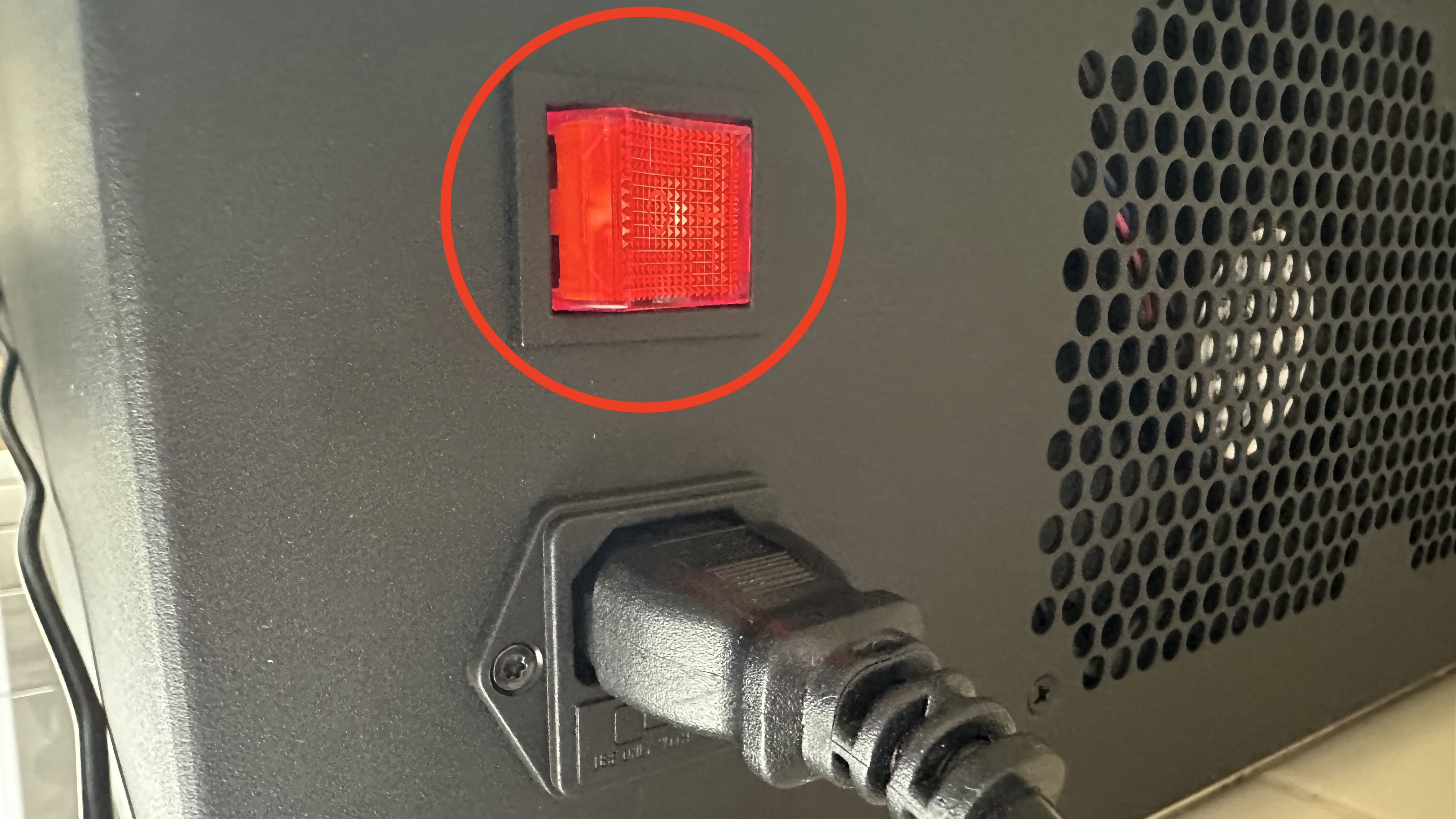

Paso 8 - Encender la máquina

Paso 9 - Añadir agua

a. Abra la tapa de la bomba
b. Coloque el embudo
c. Vierta el agua lentamente hasta alcanzar el 50% de la capacidad
d. Cierre la tapa de la bomba
e. Acceda al "Modo de mantenimiento" y espere a que finalice el posicionamiento inicial, luego pulse el botón "Bomba" para activar la bomba de agua
f. Cuando el nivel del agua en el depósito disminuya, pulse nuevamente el botón "Bomba" para detenerla y añada agua hasta alcanzar el 80% de la capacidad
g. Repita el paso anterior hasta que el nivel del agua se mantenga estable al 80% de la capacidad

Paso 10 - Comprobar la velocidad del flujo

Realice una prueba de velocidad de flujo y compruebe si el valor es normal.
(Panel de la máquina > Máquina > Ajustes de hardware > Prueba de velocidad de flujo)

Paso 11 - Atornillar la tapa trasera y la cubierta de la bomba de agua

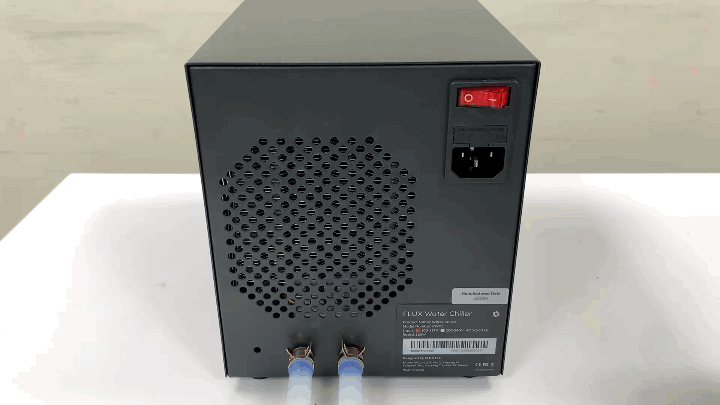

Paso 12 - Encender el enfriador

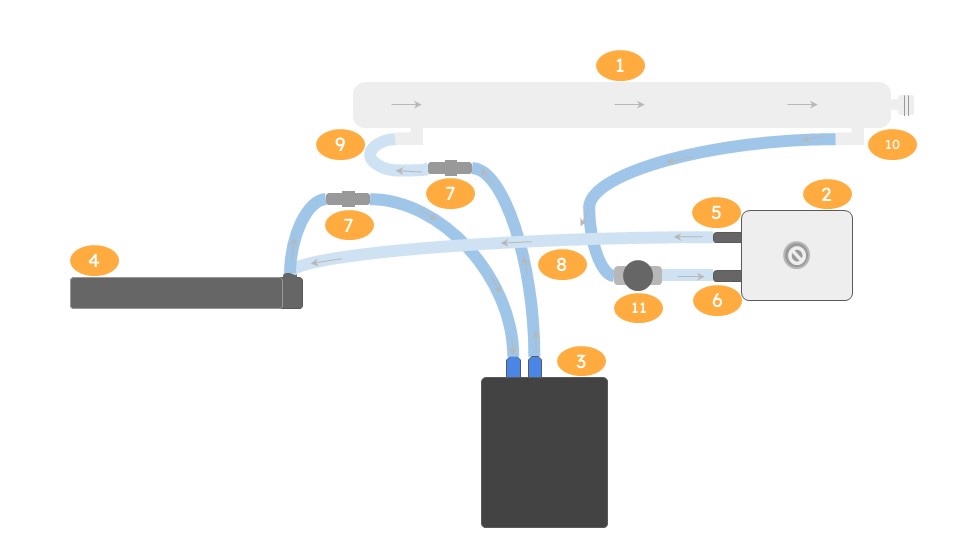

Diagrama de flujo del agua

1. Tubo láser
2. Bomba de agua BLDC
3. Enfriador de Agua FLUX
4. Radiador de refrigeración por agua
5. Salida de la bomba de agua
6. Entrada de la bomba de agua
7. Conector pagoda de doble extremo
8. Tubo de agua
9. Entrada de agua del tubo láser
10. Salida de agua del tubo láser
11. Sensor de flujo
