2-4 Calibración de la cámara

⚠︎ Asegúrese de que Beam Studio y el firmware de beamo II estén actualizados a la última versión.

Descripción

Este artículo le guiará a través del proceso de calibración de la cámara.


Cuándo es necesaria la calibración de la cámara
1. Cuando utilice la máquina por primera vez.
2. Cuando la máquina haya sido reubicada.
3. Cuando exista una discrepancia entre la vista previa de la cámara y la posición real del grabado.

Nota:
La calibración de la cámara es necesaria para el uso inicial de la función de vista previa de la cámara.

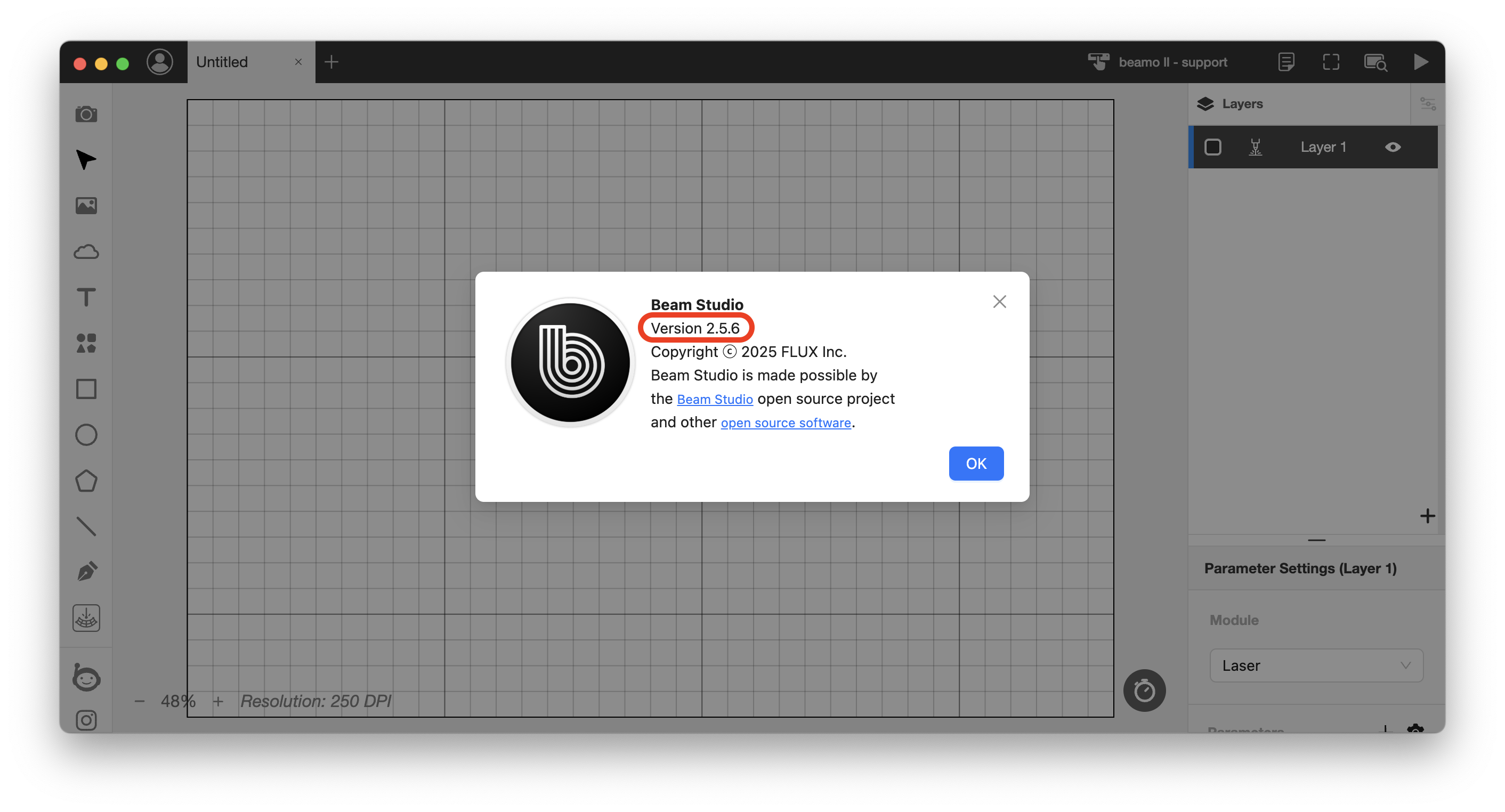

Paso 1 - Confirmar la versión de Beam Studio y del firmware

Versión de software requerida: Beam Studio 2.5.11 o superior.

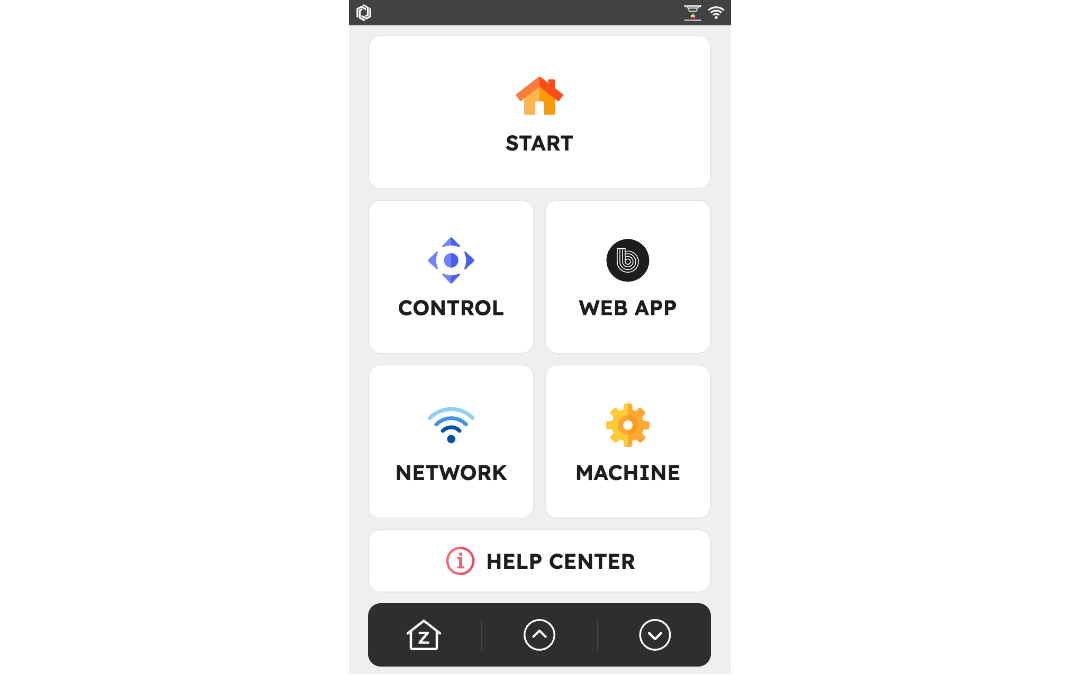

Versión de firmware requerida: 6.1.6 o superior.

Paso 2 - Preparación

Materiales a preparar:
Superponga y pegue dos hojas de papel blanco A4 para crear una superficie de aproximadamente 19–28 cm de largo y 31–40 cm de ancho, o utilice una tabla de madera de color claro del mismo tamaño.

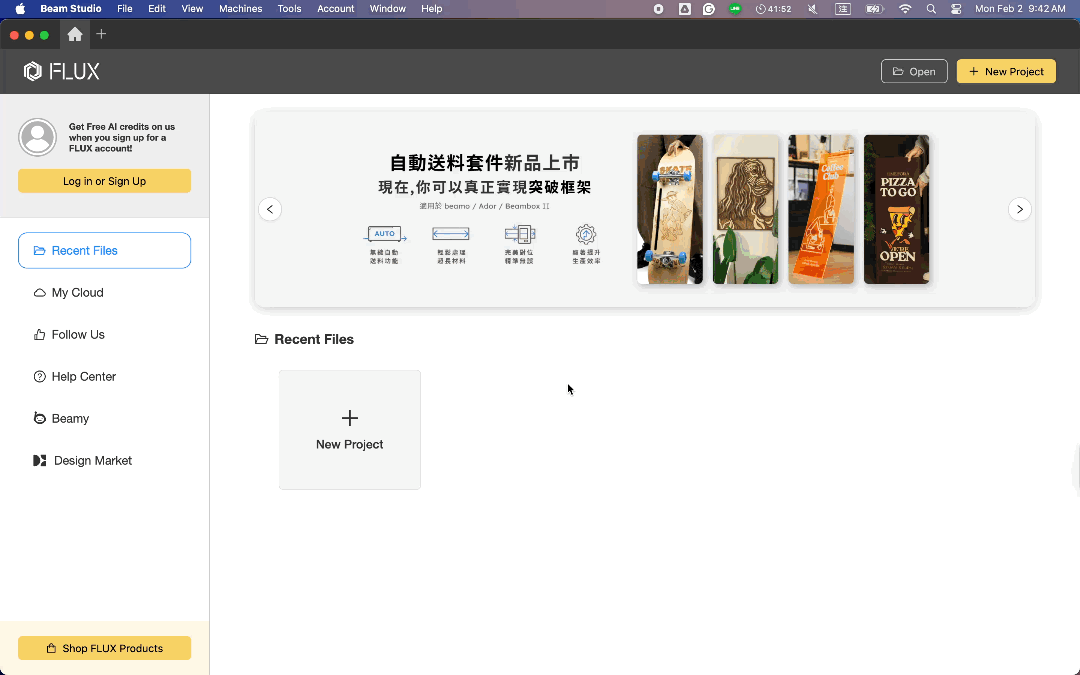

Paso 3 - Añadir un nuevo proyecto y realizar la calibración de la cámara

Añada un nuevo proyecto, seleccione el nombre de la máquina que desea utilizar y haga clic en "Calibrar cámara".

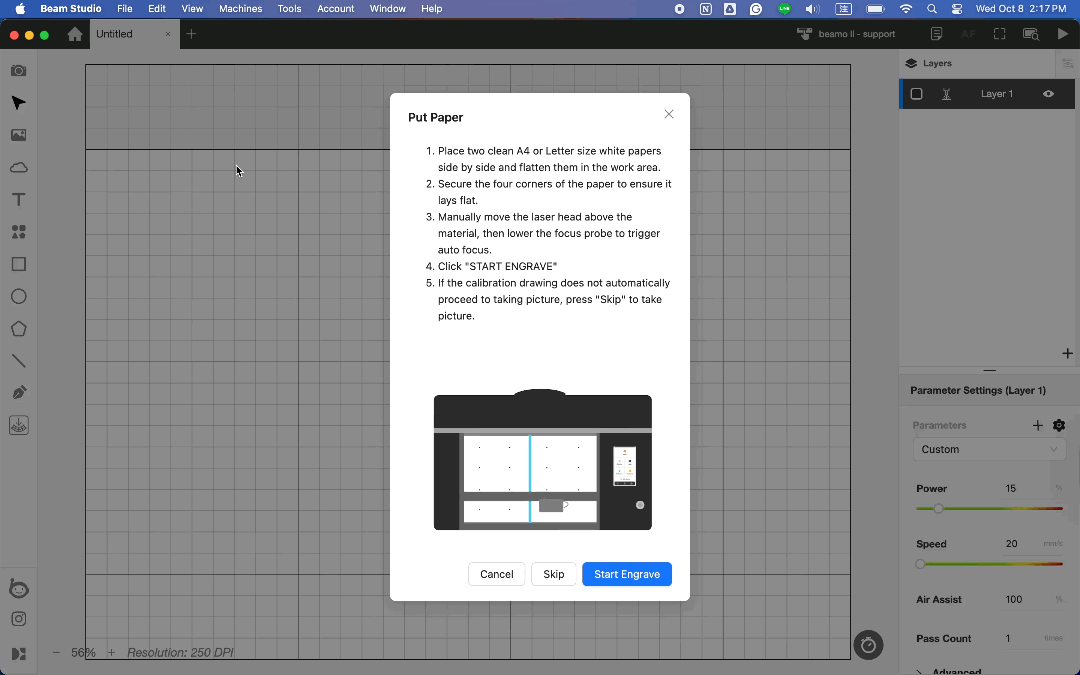

Paso 4 - Colocar el papel blanco

Coloque un papel blanco A4 limpio en el centro del área de trabajo y fíjelo asegurando las cuatro esquinas con cinta adhesiva.

Paso 5 - Dibujar la imagen de calibración

Haga clic en "INICIAR GRABADO" para dibujar la imagen de calibración.

Paso 6 - Alinear los puntos de referencia

Amplíe, reduzca y ajuste la exposición de la fotografía para alinear con precisión los puntos marcadores rojos con los ocho puntos dibujados.

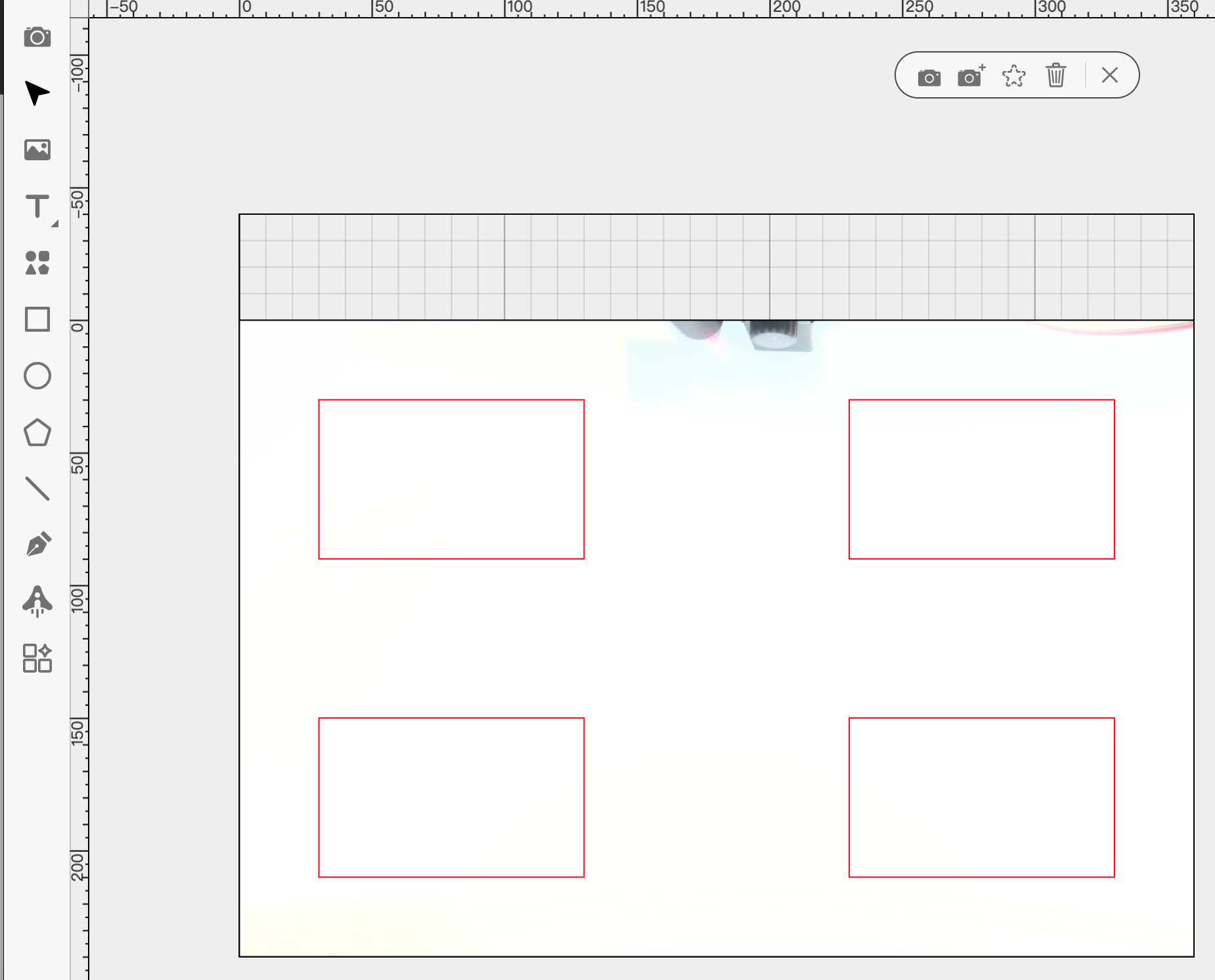

Paso 7 - Verificar los resultados de la calibración

Dibuje cuatro rectángulos según la siguiente configuración y confirme si los cuatro lados de cada rectángulo están completamente alineados con los puntos de marcado láser.

Posiciones y dimensiones:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Si los rectángulos no se alinean correctamente con los puntos de marcado, vuelva a enfocar ajustando la altura del material y realice de nuevo la calibración de la cámara para garantizar que se restablezca la precisión del posicionamiento.

#END
