2-4 Calibración de la cámara

⚠︎ Antes de comenzar, asegúrese de que Beam Studio y el firmware HEXA RF estén actualizados a las últimas versiones.

Descripción

Este artículo le guiará a través del proceso de calibración de la cámara.



Cuándo es necesaria la calibración de la cámara
1. Al utilizar la máquina por primera vez.
2. Después de haber movido la máquina.
3. Cuando existe una discrepancia entre la vista previa de la cámara y la posición real de grabado.

Nota:
La calibración de la cámara es necesaria antes de utilizar la función de vista previa de la cámara por primera vez después del desembalaje.

Paso 1 - Verificar las versiones del software y del firmware

Versión de software requerida: Beam Studio 2.6.2 o posterior

Versión de firmware requerida: 6.2.2 o posterior

Paso 2 - Preparar los materiales

Materiales necesarios (proporcionados por el usuario):
Papel blanco A4 o una placa de color claro de tamaño similar

Paso 3 - Iniciar la calibración de la cámara

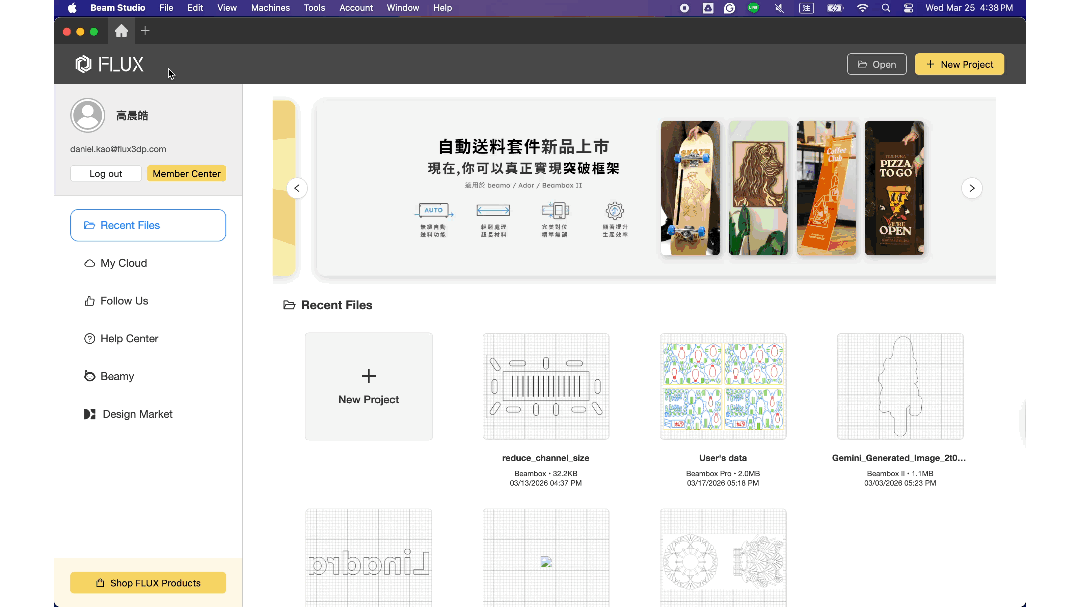

Cree un nuevo proyecto, seleccione la máquina a calibrar y, a continuación, haga clic en "Calibración" ＞ "Calibración de la cámara"

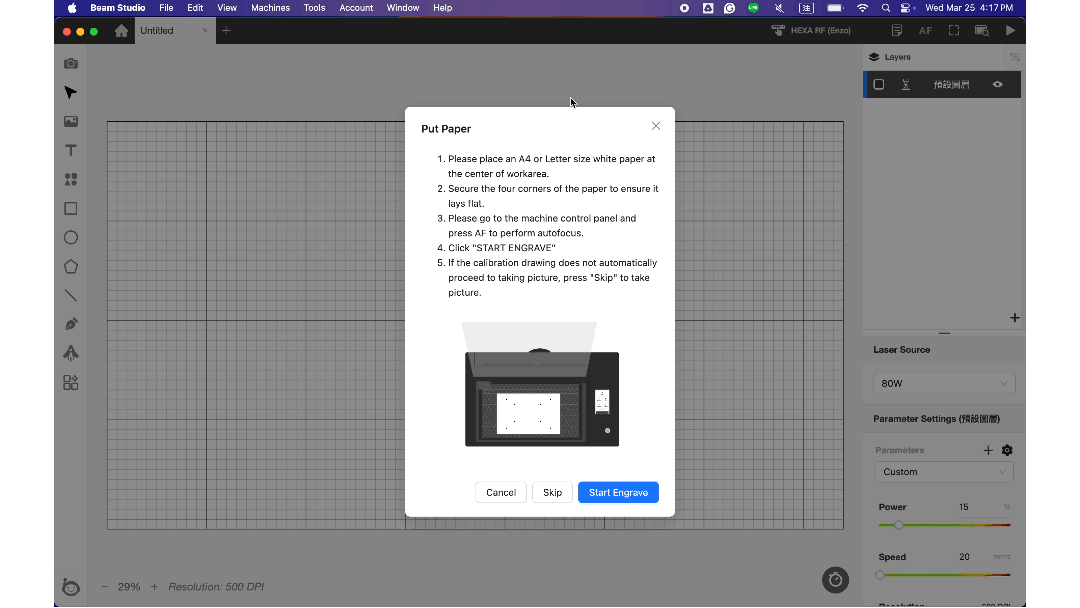

Paso 4 - Colocar el papel blanco

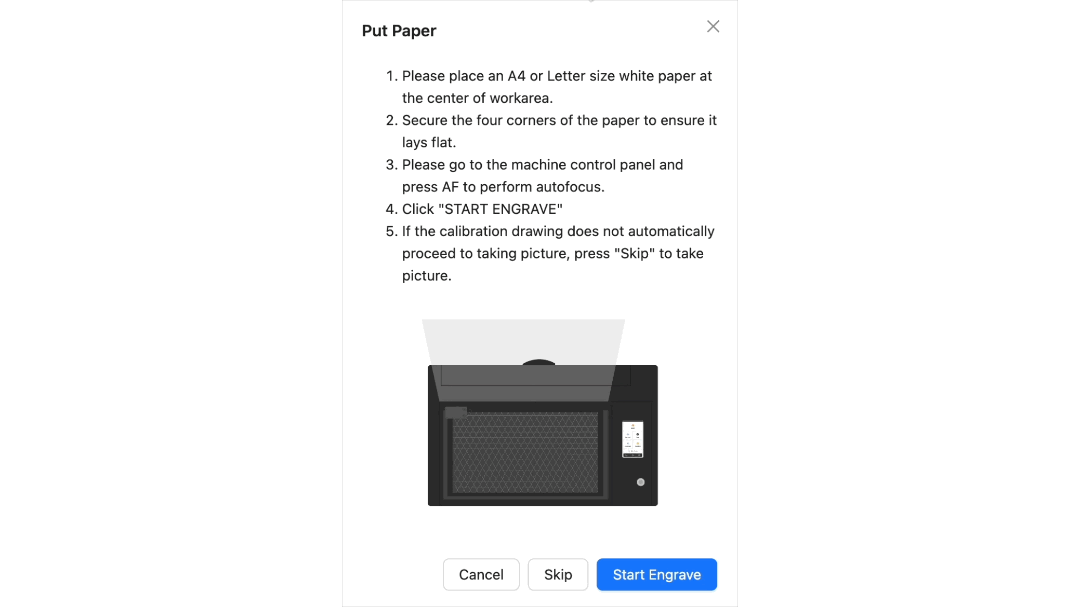

Coloque un papel blanco A4 limpio en el centro del área de trabajo y fije las cuatro esquinas con cinta adhesiva.

Paso 5 - Dibujo del patrón de calibración

Haga clic para comenzar a dibujar el patrón de calibración

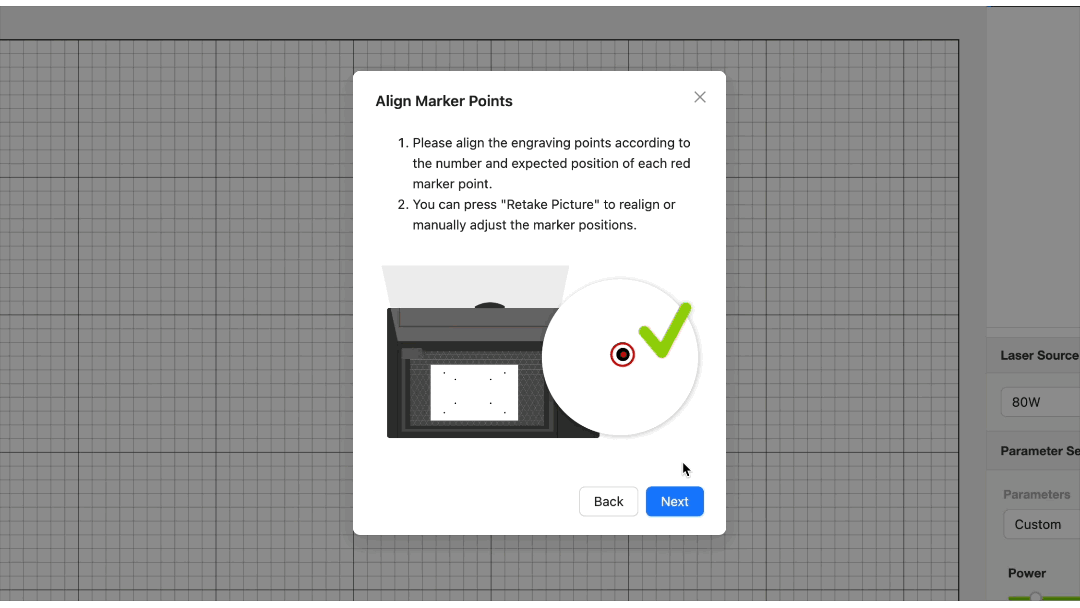

Paso 6 - Alineación de marcadores

Puede ampliar/reducir y ajustar la exposición de la imagen para verificar y mover los puntos marcadores rojos de modo que se superpongan completamente con los ocho puntos impresos

Si los marcadores aparecen como se muestra a continuación y no están sobre el papel blanco, siga los pasos siguientes para realizar el ajuste.

a. Arrastre la imagen para centrar el patrón impreso de 8 puntos y, a continuación, haga clic en "Volver a tomar foto".

b. Ajuste manualmente todos los puntos marcadores
Consulte a continuación el orden correcto de los marcadores:

#END

Paso siguiente: 2-5 Iniciar grabado
