Descripción

Esta página describe el método de instalación de la lente de 1,5 pulgadas.

Nota:
La lente de enfoque de 1,5 pulgadas de HEXA RF está diseñada para grabado, produciendo resultados más finos que la lente de enfoque estándar. Este complemento no es aplicable para corte. Por lo tanto, utilice la lente de enfoque estándar para operaciones de corte.

Paso 1

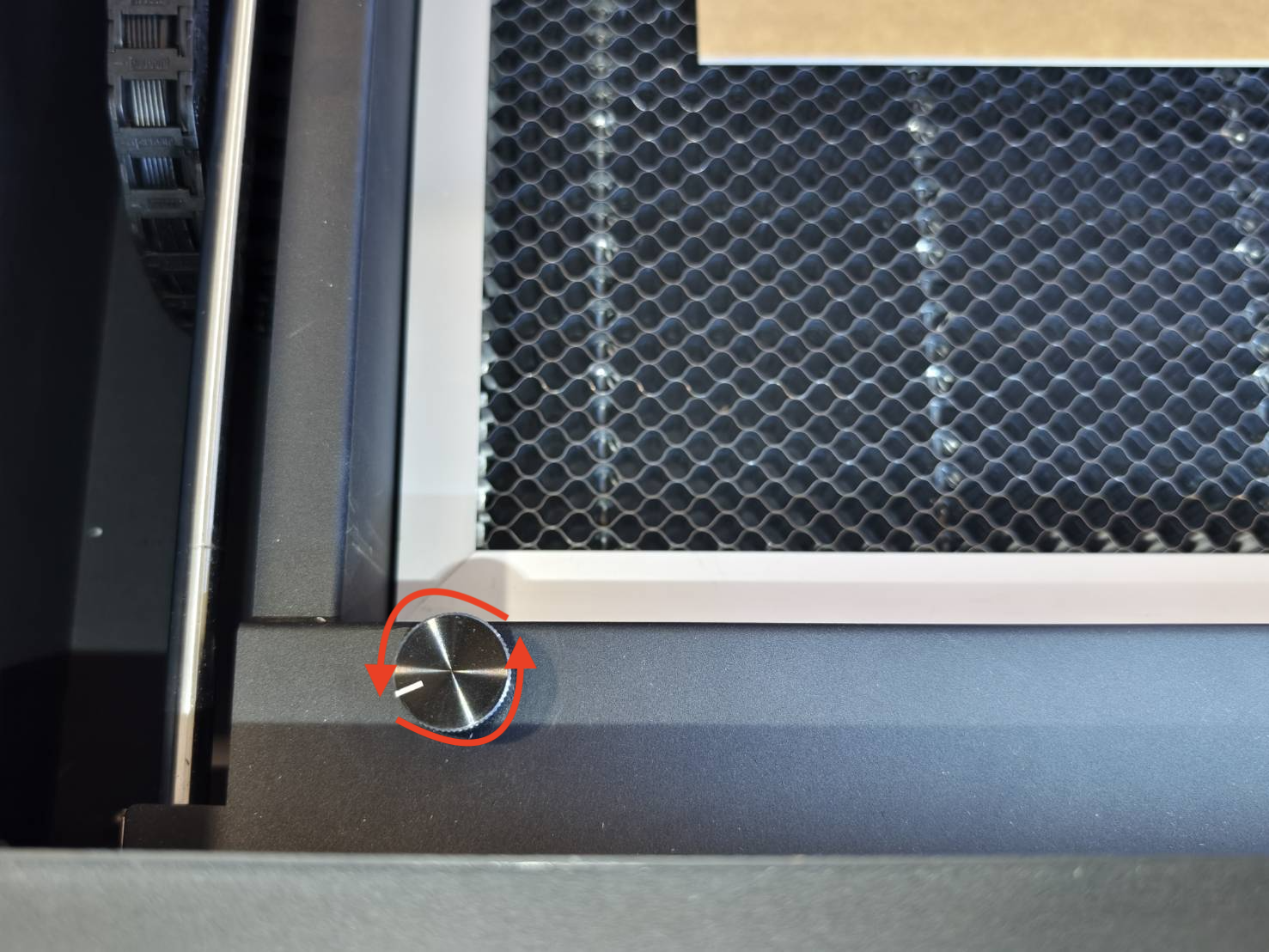

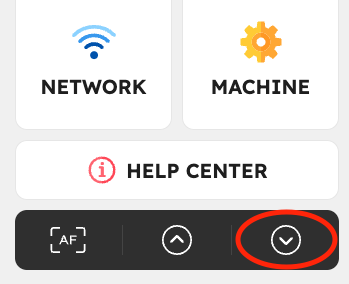

Baje la plataforma hasta el fondo pulsando el botón de descenso en el panel o girando el mando en sentido antihorario manualmente.

Paso 2

Desmonte la boquilla del láser y retire la lente actual.

Paso 3

Prepare el complemento de lente de 1,5 pulgadas.

Paso 4

Vuelva a montar la boquilla con la lente de 1,5 pulgadas.

Asegúrese de que la lente esté en el orden que se muestra en la fotografía de abajo.
Asegúrese de que el lado curvo/convexo de la lente esté orientado hacia arriba.
(Un consejo para determinar el lado curvo es que debería reflejar toda su cara cuando la mire.)
Asegúrese de que la manguera de aire no esté doblada.

Explicación

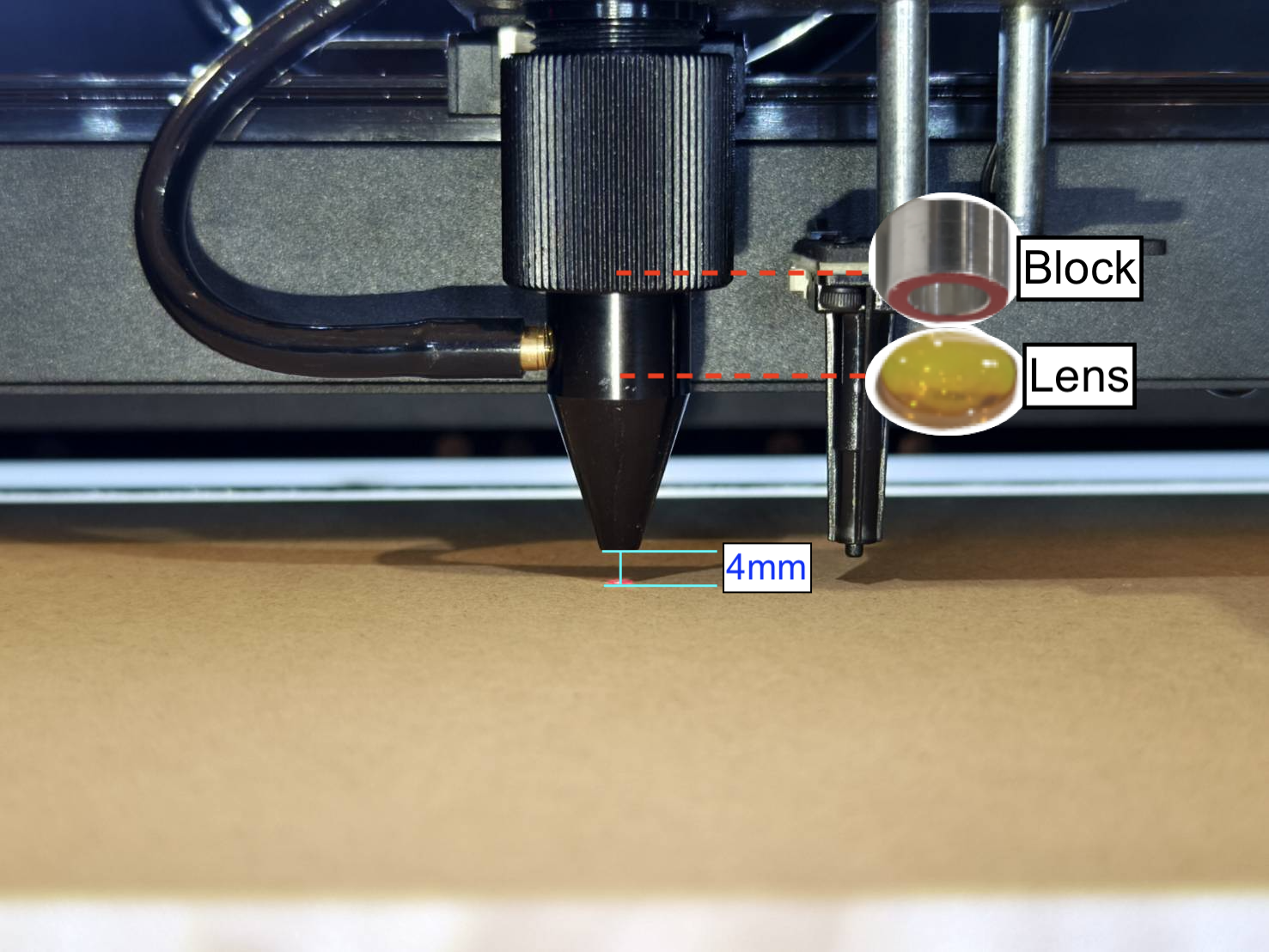

Por defecto, la lente de enfoque estará en la parte superior, y la lente de enfoque será de 4 mm, lo que significa que la distancia entre la punta de la boquilla y la superficie del material será de 4 mm.

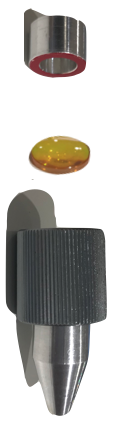

Determinar el orden del modo de enfoque

Modo de enfoque: Enfoque de alta precisión

Bloque

Lente

Anillo

Boquilla

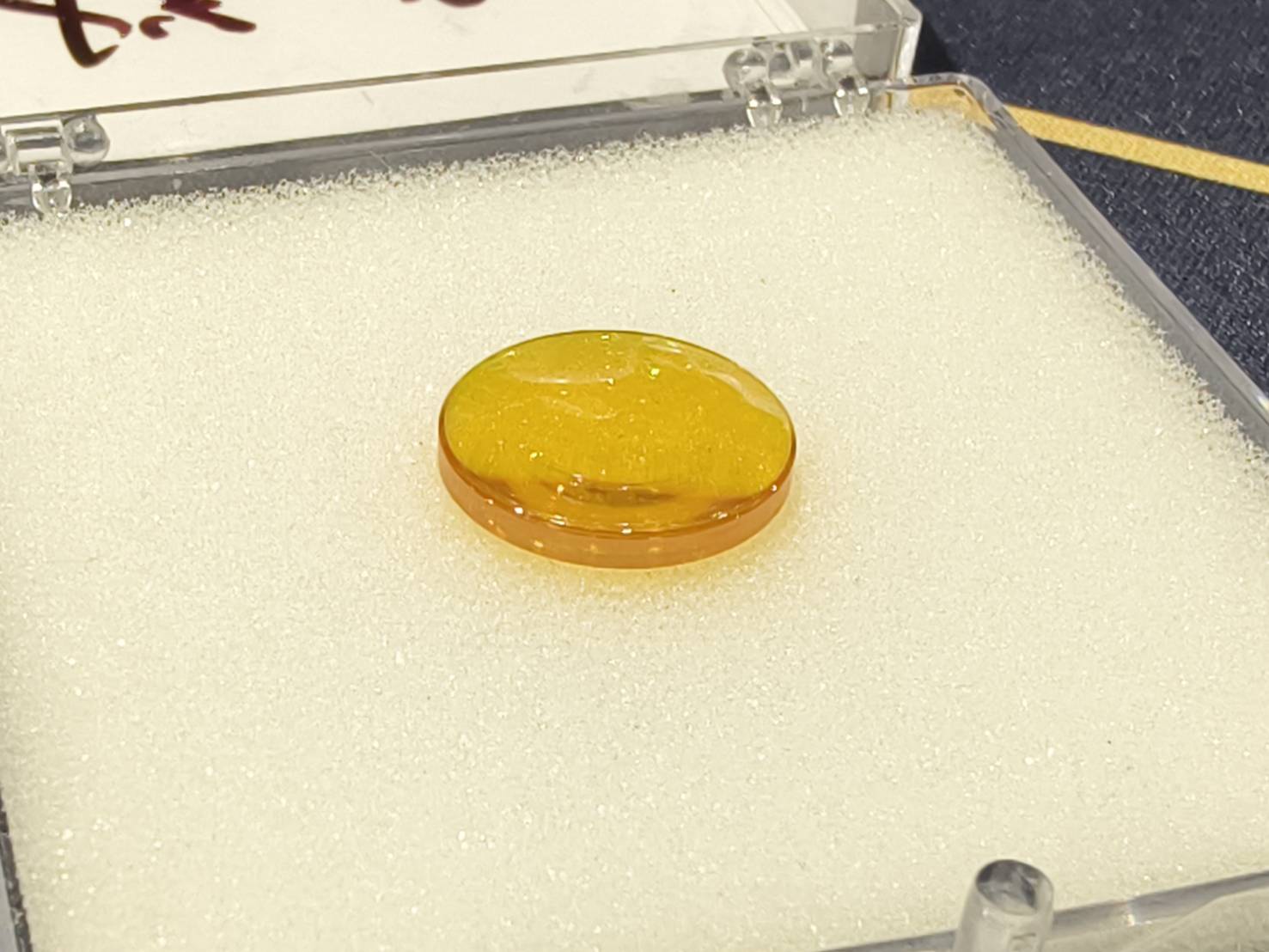

La lente tiene dos caras. La cara curvada/convexa debe quedar hacia arriba durante la instalación.

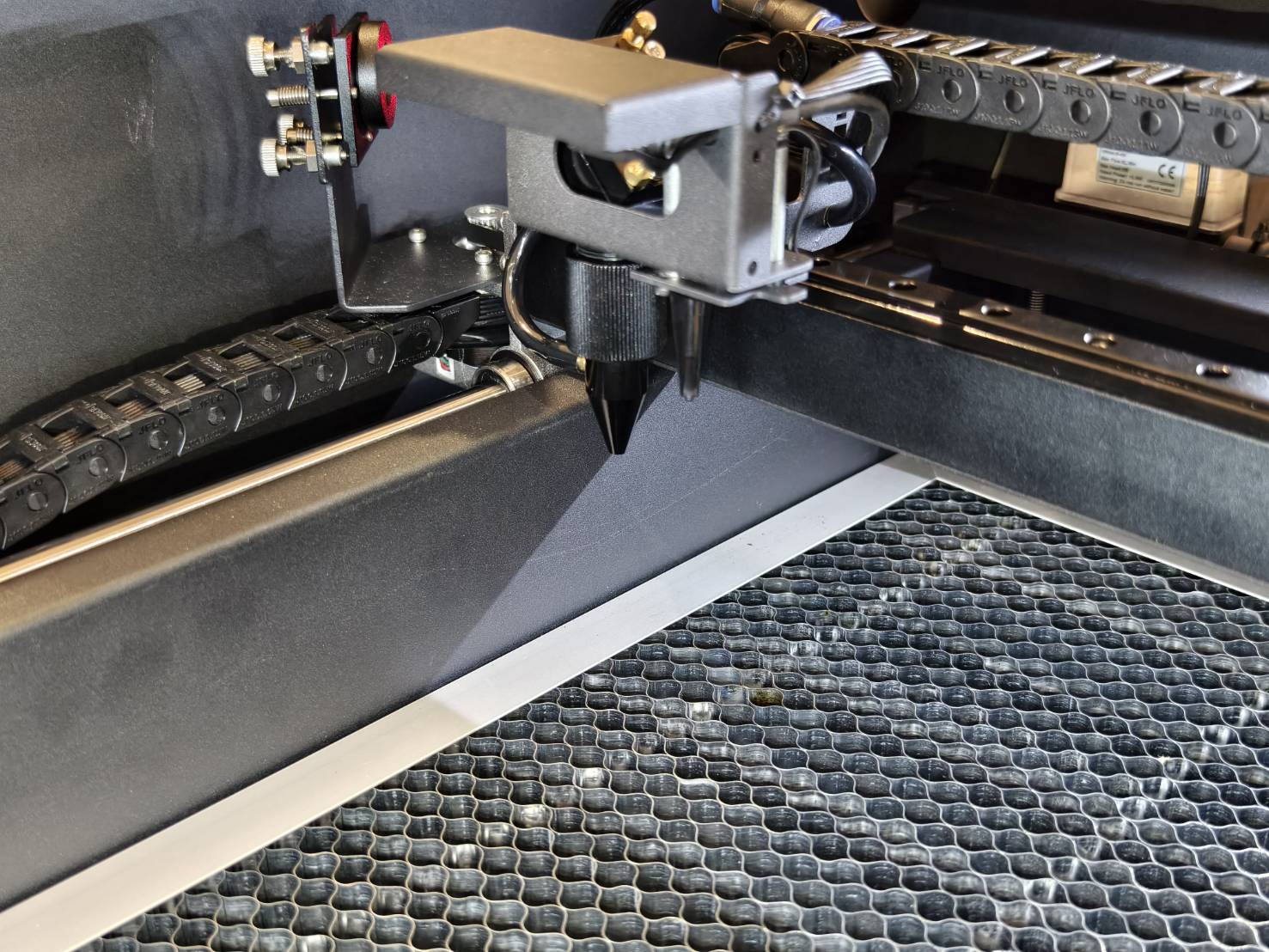

Demostración

Paso 5

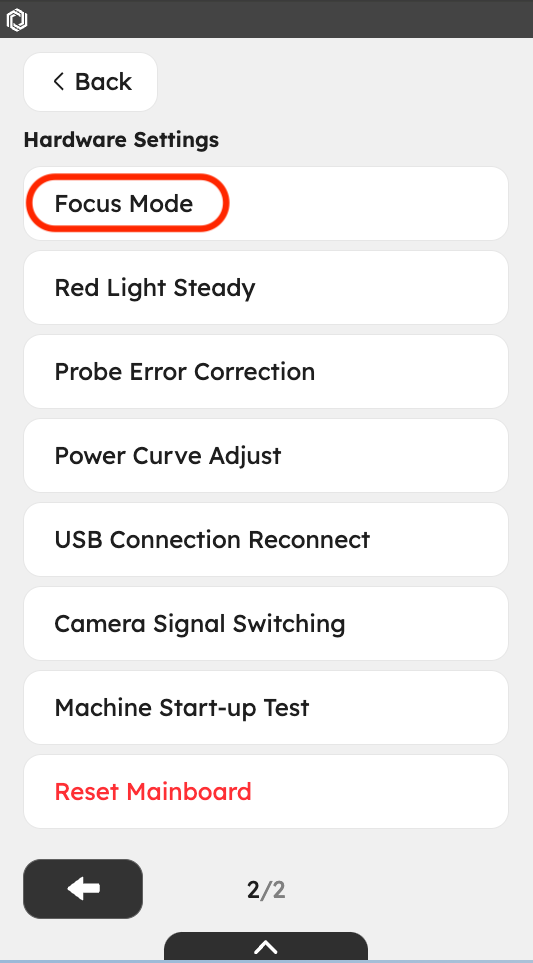

Vaya a "Configuración de hardware" para seleccionar el modo de enfoque predeterminado.
Máquina >> Configuración de hardware >> Página siguiente >> Modo de enfoque >> Seleccione "Enfoque cercano" (Predeterminado)
(La instalación se completará tras este paso.)
