Beambox - Guía de instalación del módulo rotatorio 1.0

1. Instalación

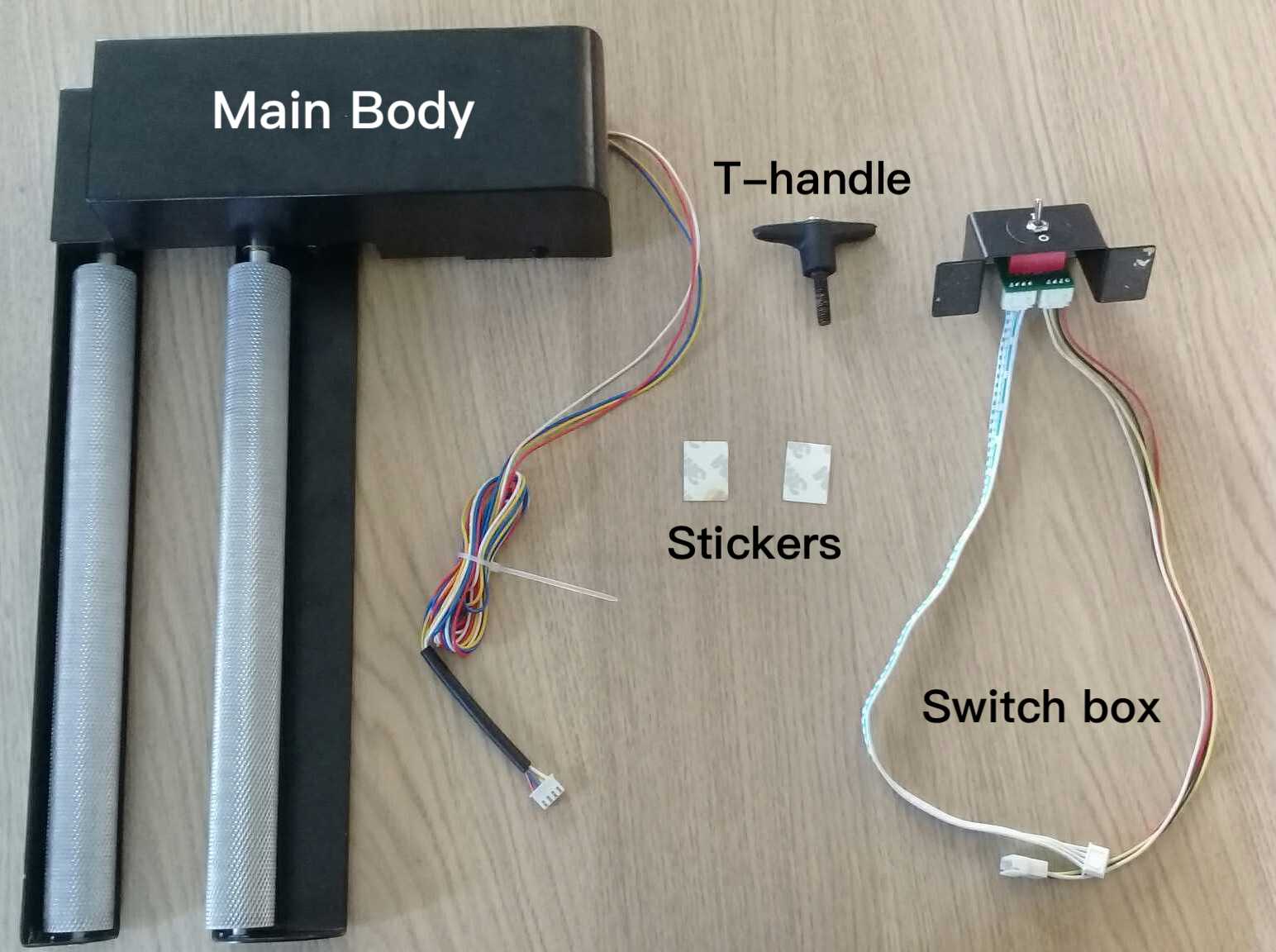

1.1 El Módulo Rotativo consta de 4 elementos:el cuerpo principal, el mango en T, la caja de interruptores y 2 pegatinas para la caja de interruptores.

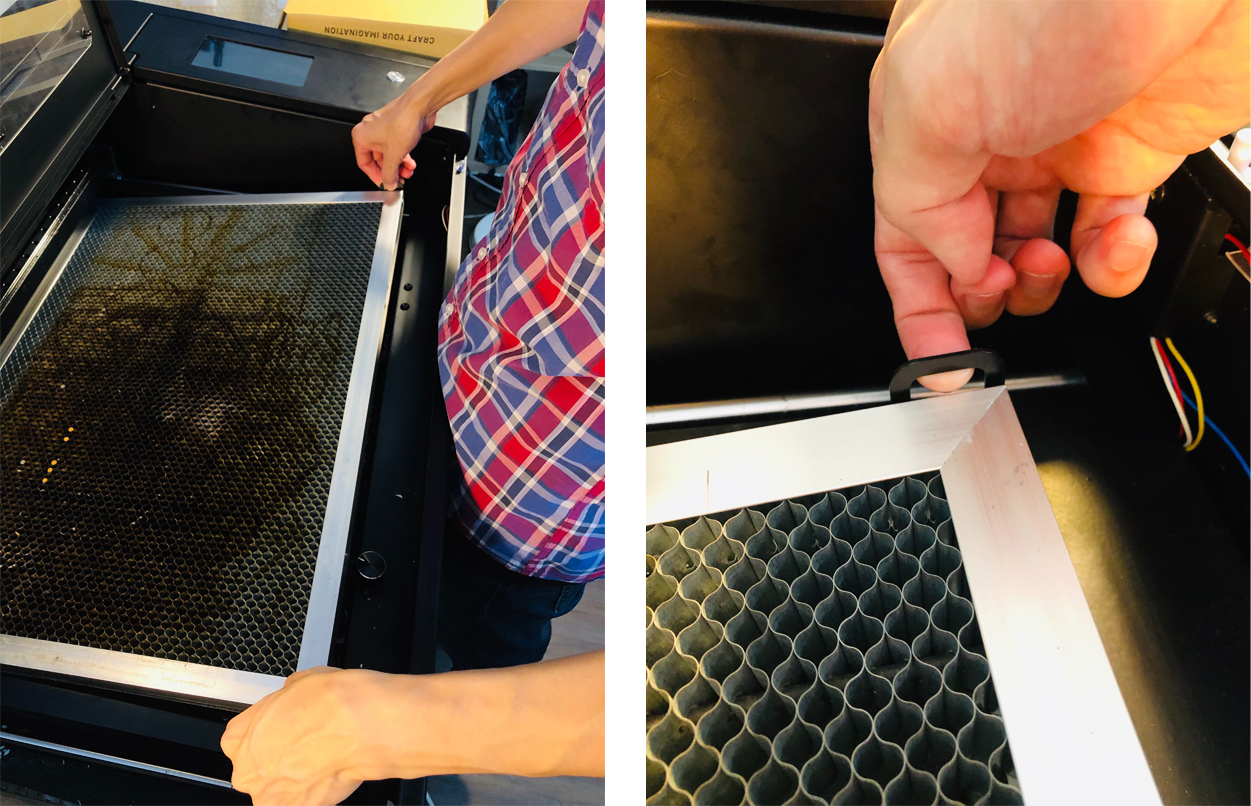

1.2 Retire la plataforma de panal levantándola por las pestañas.

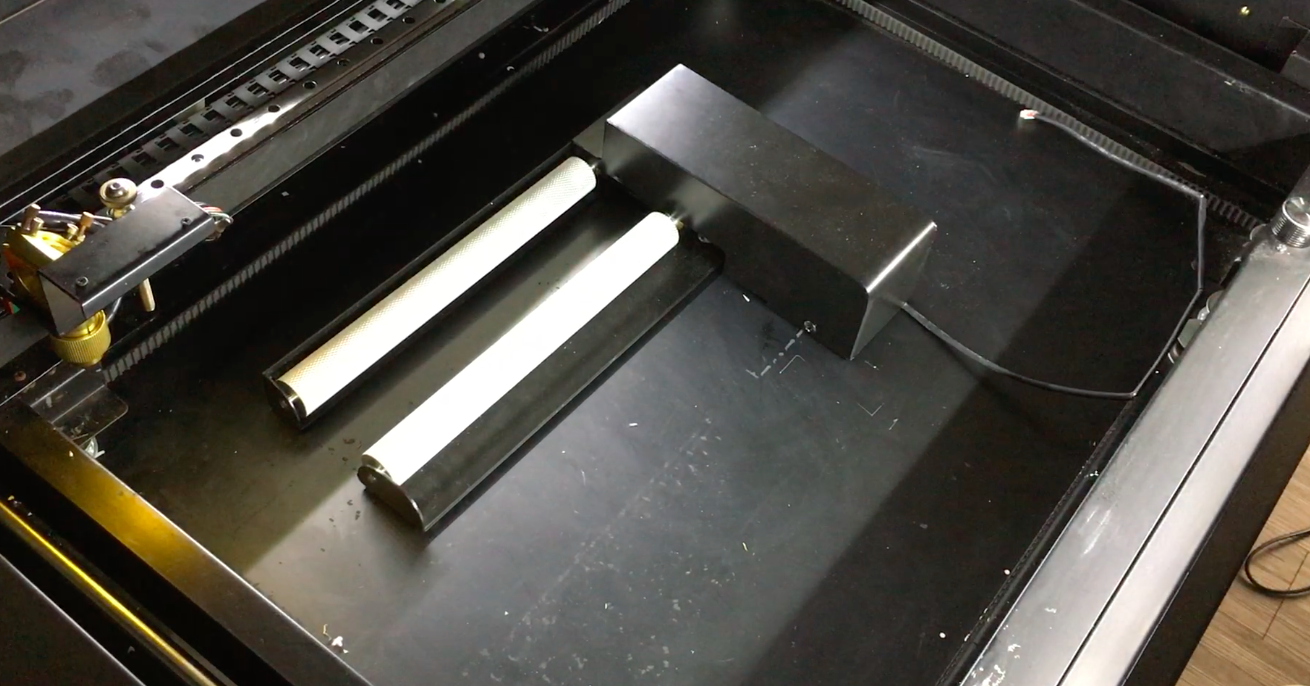

1.3 Coloque el cuerpo principal en la máquina. Las partes negras del cuerpo principal deben quedar en el lado derecho.

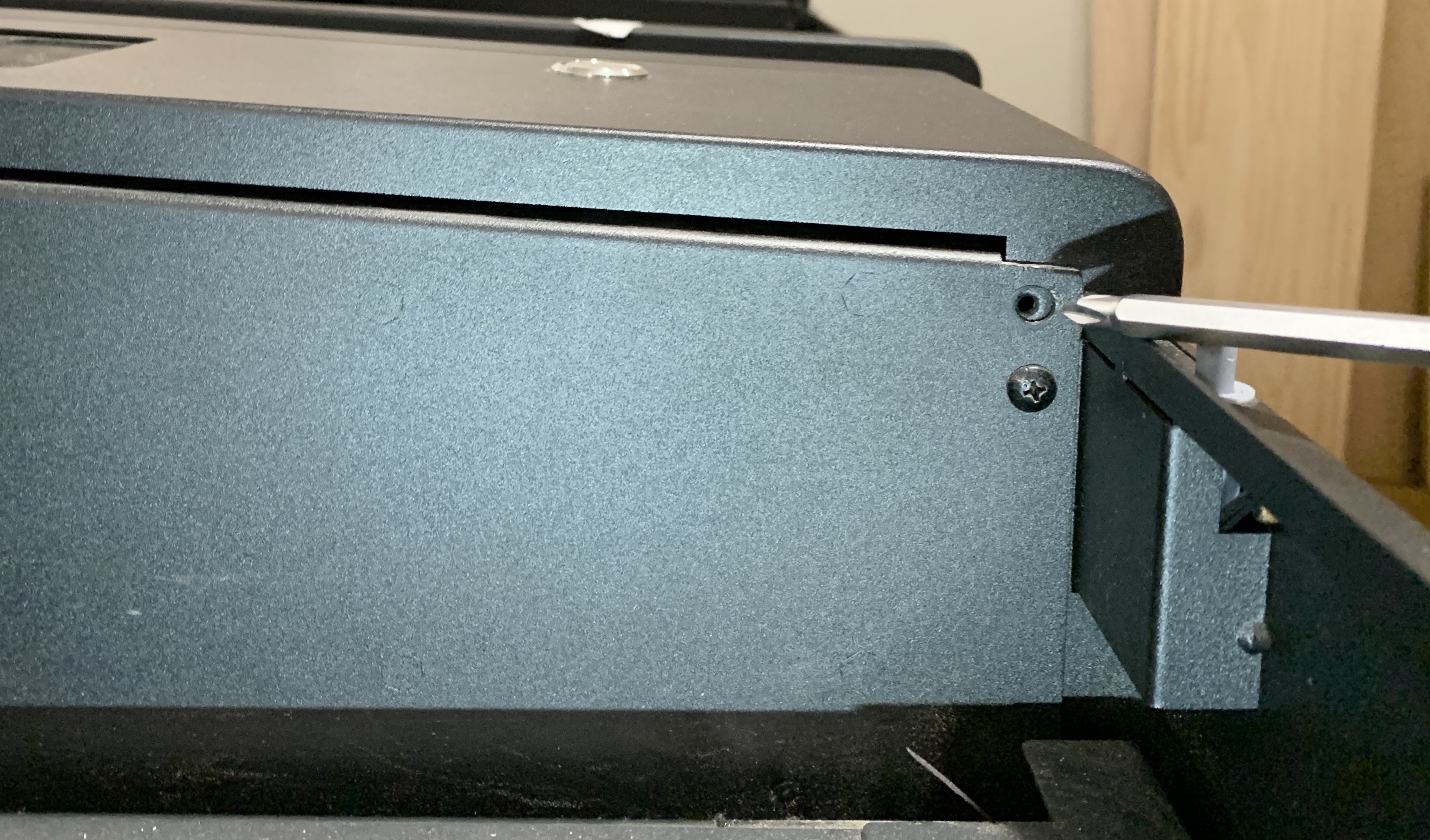

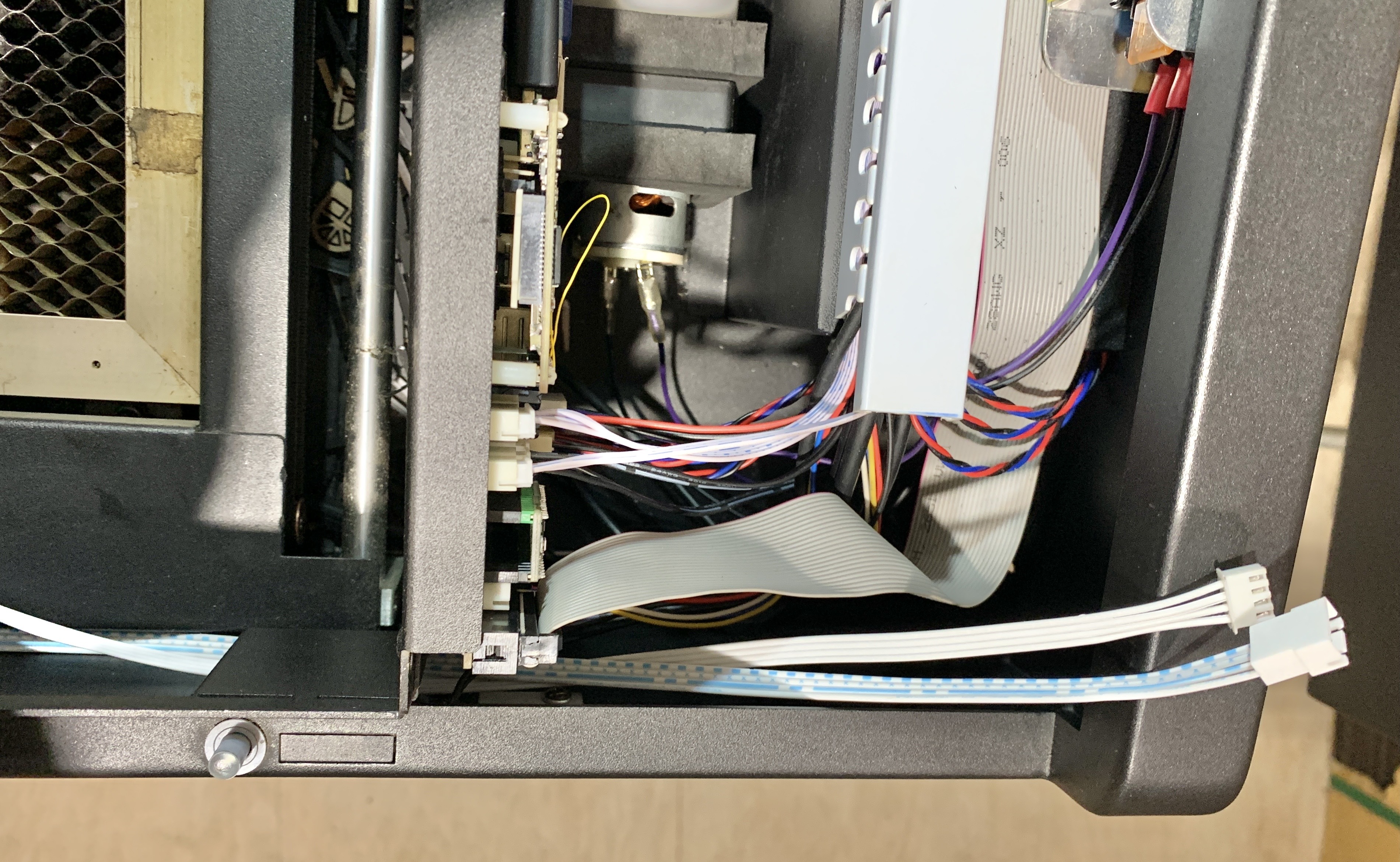

1.4 Retire el primer tornillo del lado izquierdo de la cubierta derecha y ábrala.

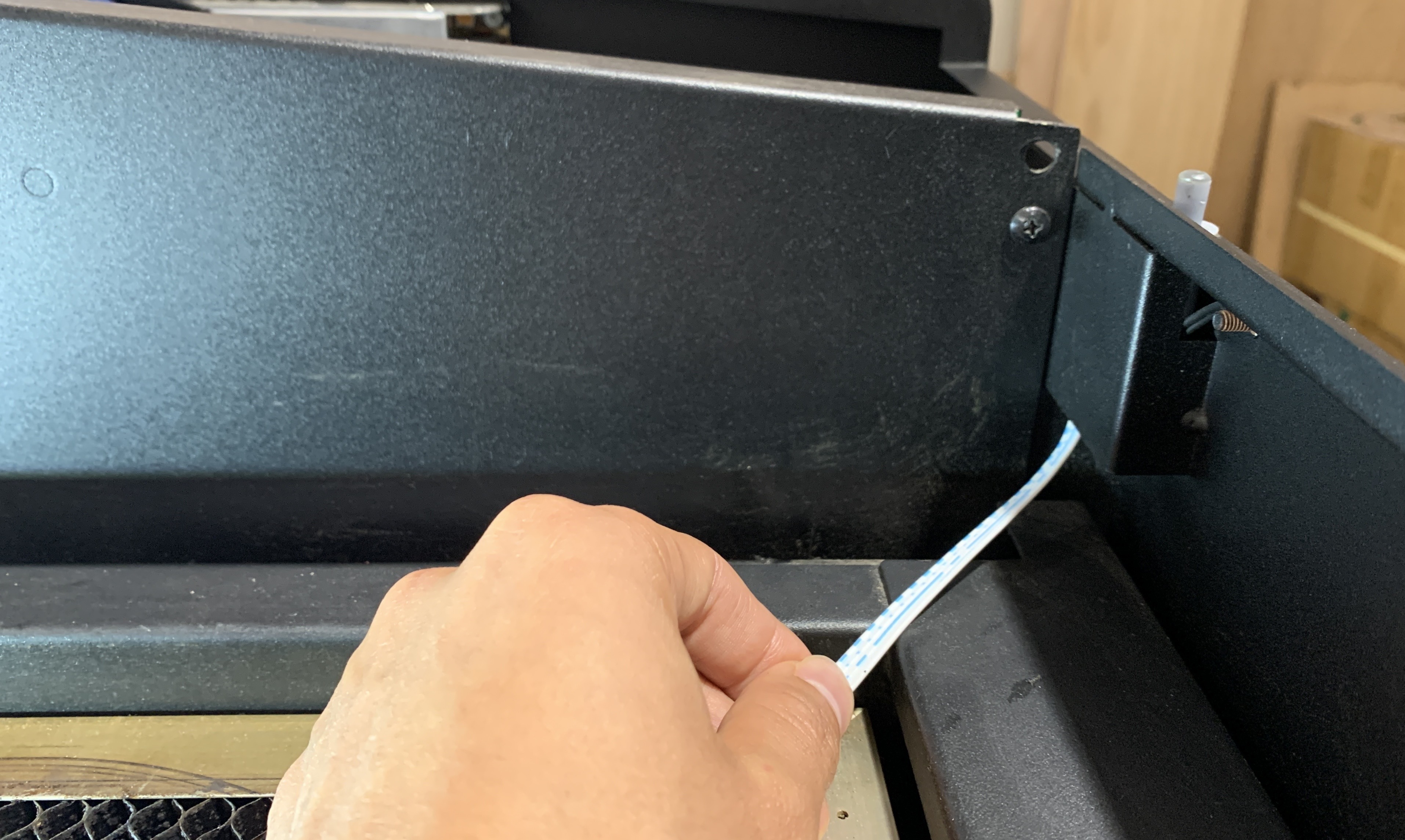

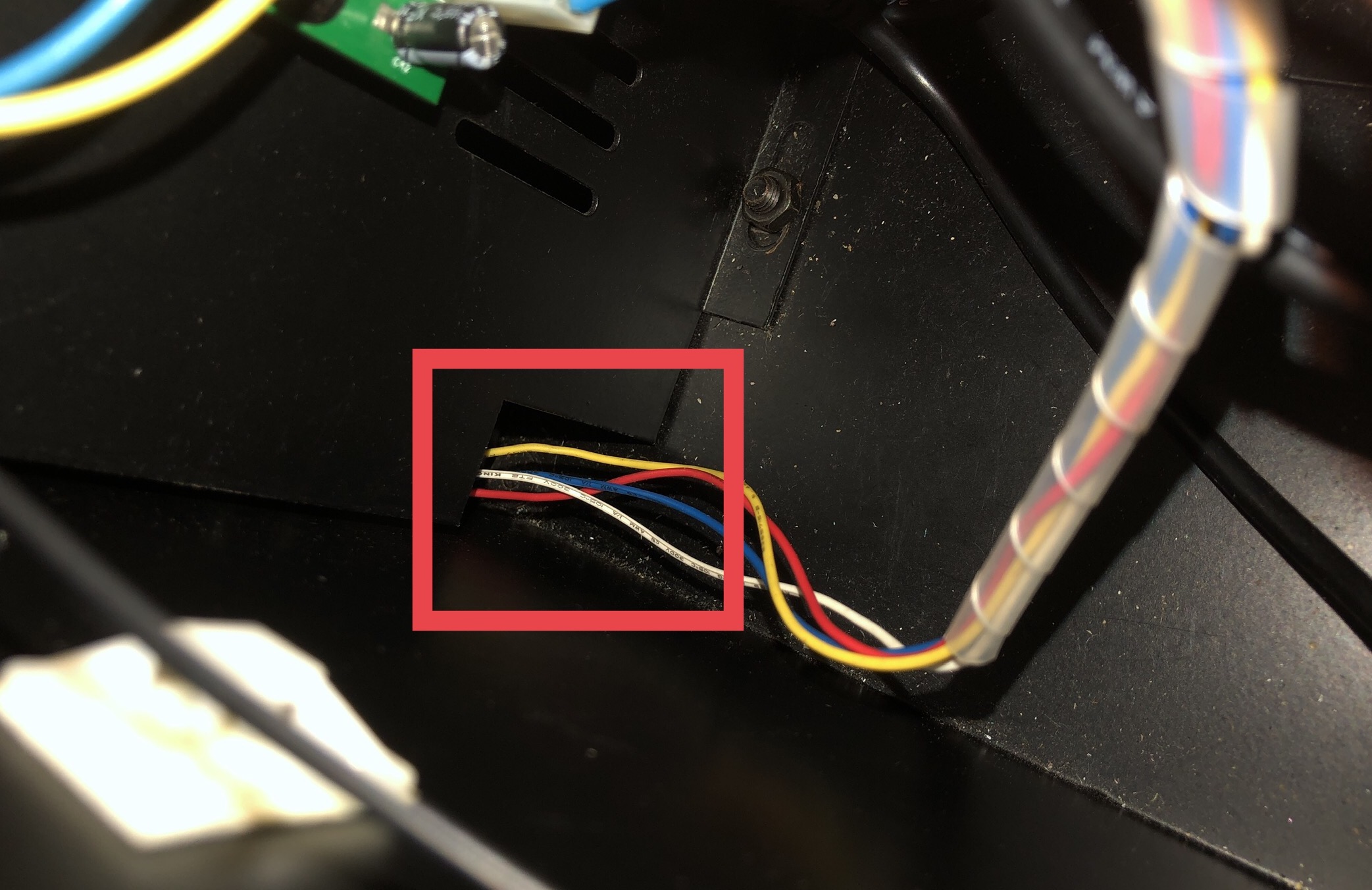

1.5 Pase los dos cables de la caja de interruptores a través del orificio en la parte superior del separador.

*Para algunas máquinas de versiones anteriores, debepasar los dos cables de la caja de interruptores a través del orificio en la parte inferior.

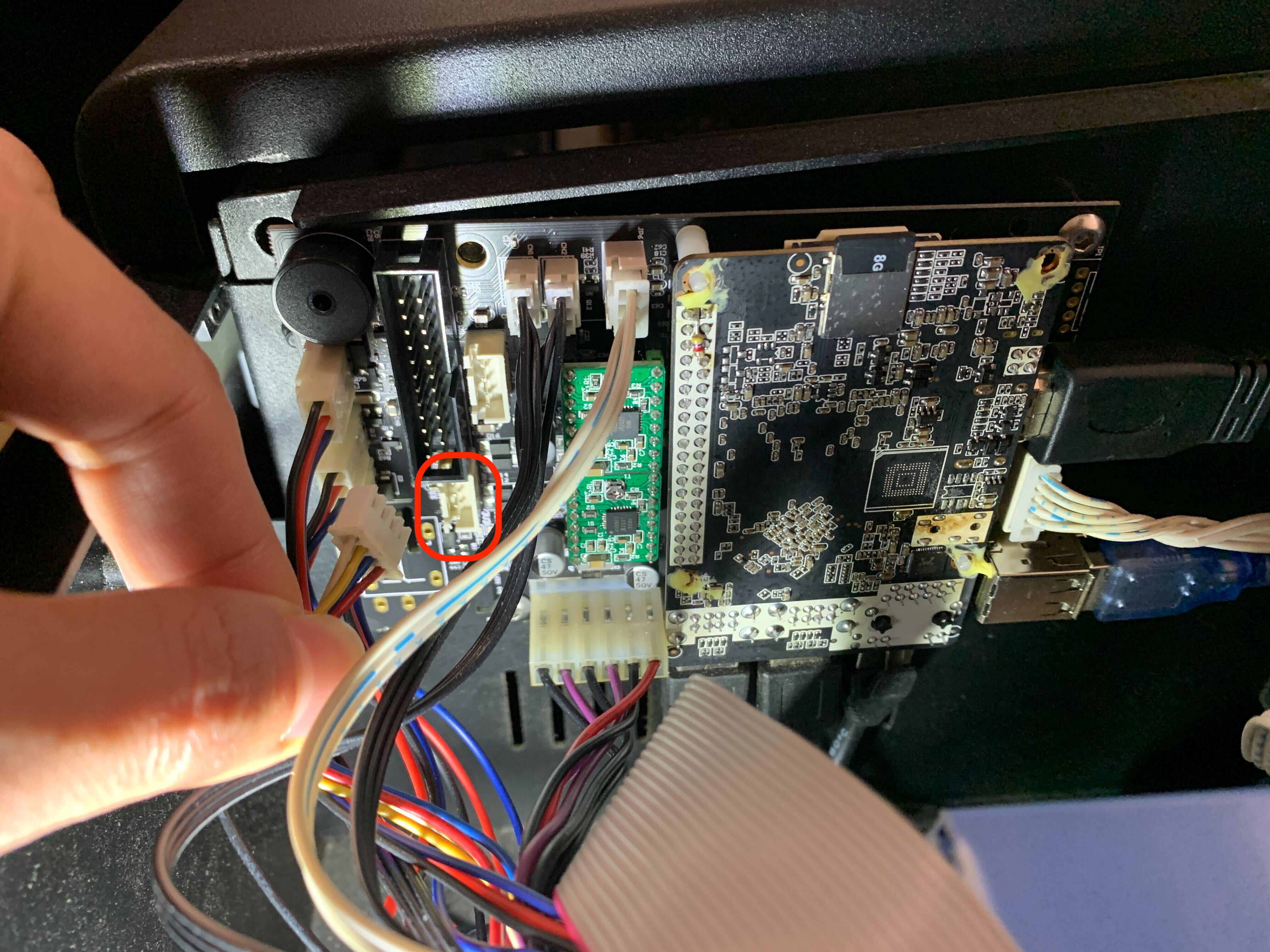

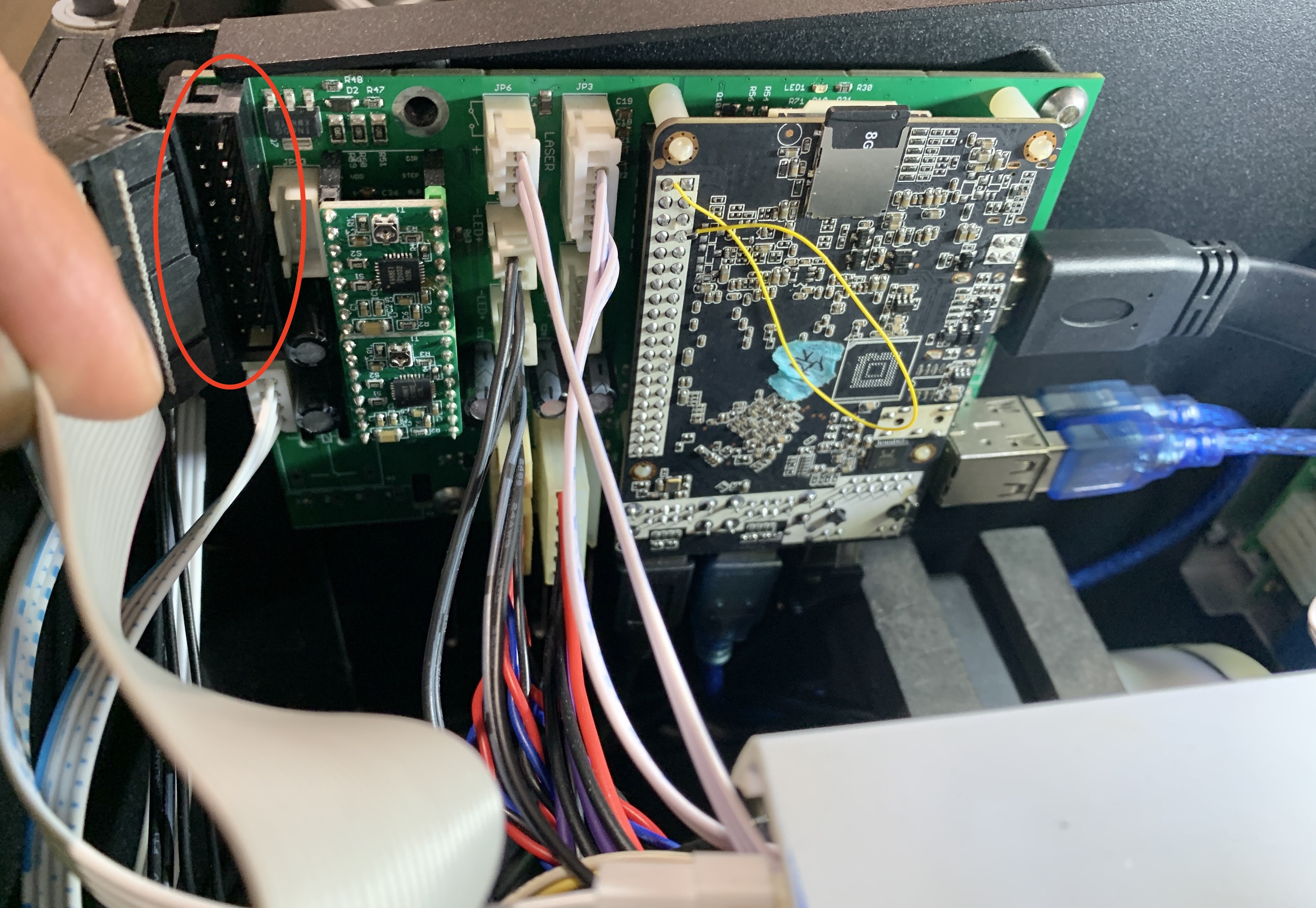

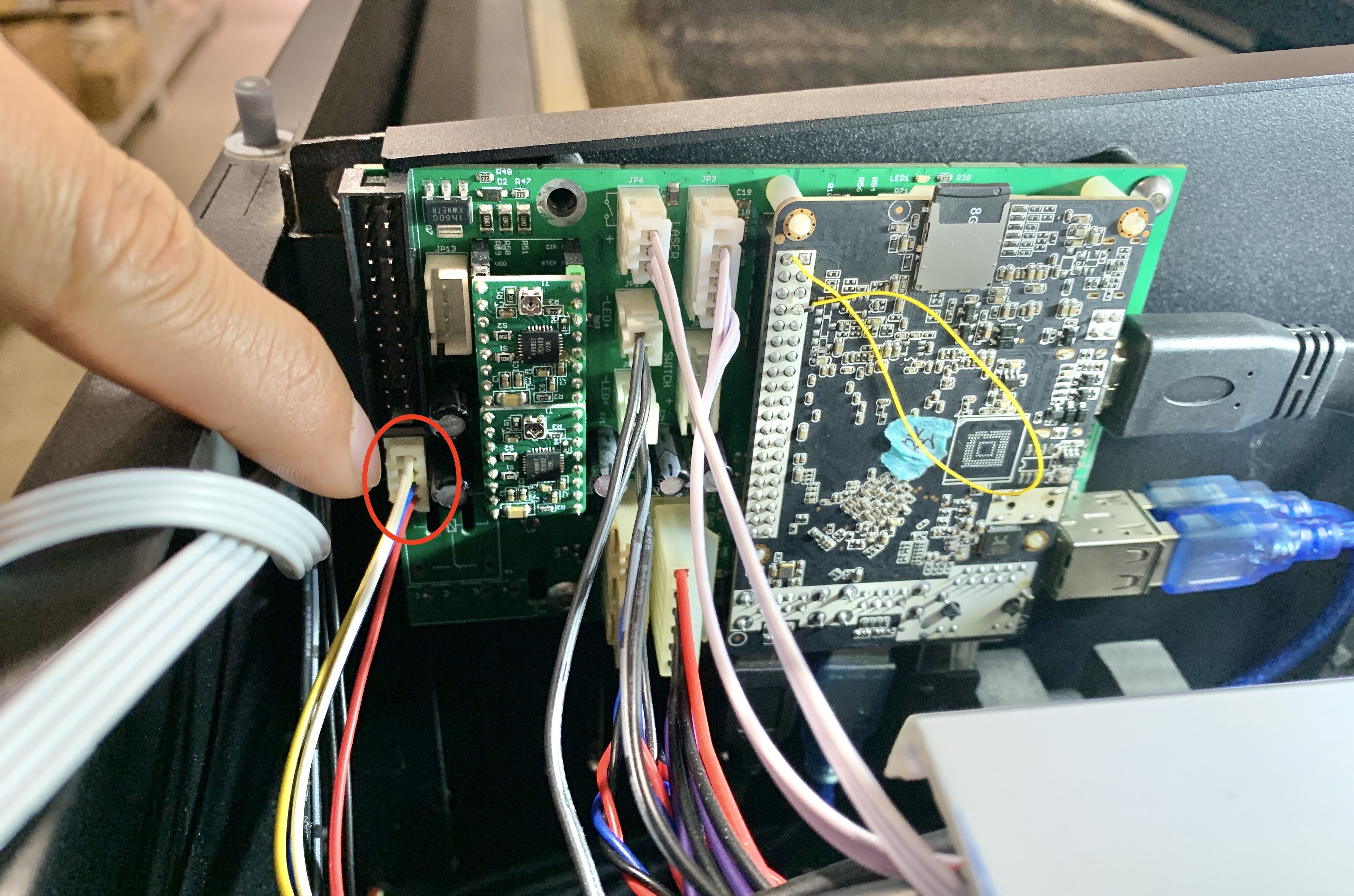

1.6 Desconecte de la placa base el cable de la placa del plóter y el cable del motor Y señalados en el círculo.

*Consulte la versión de la placa base en la imagen siguiente si el número de serie de la máquina es posterior a FBB1CT2220001 / FBB1PT2220001.

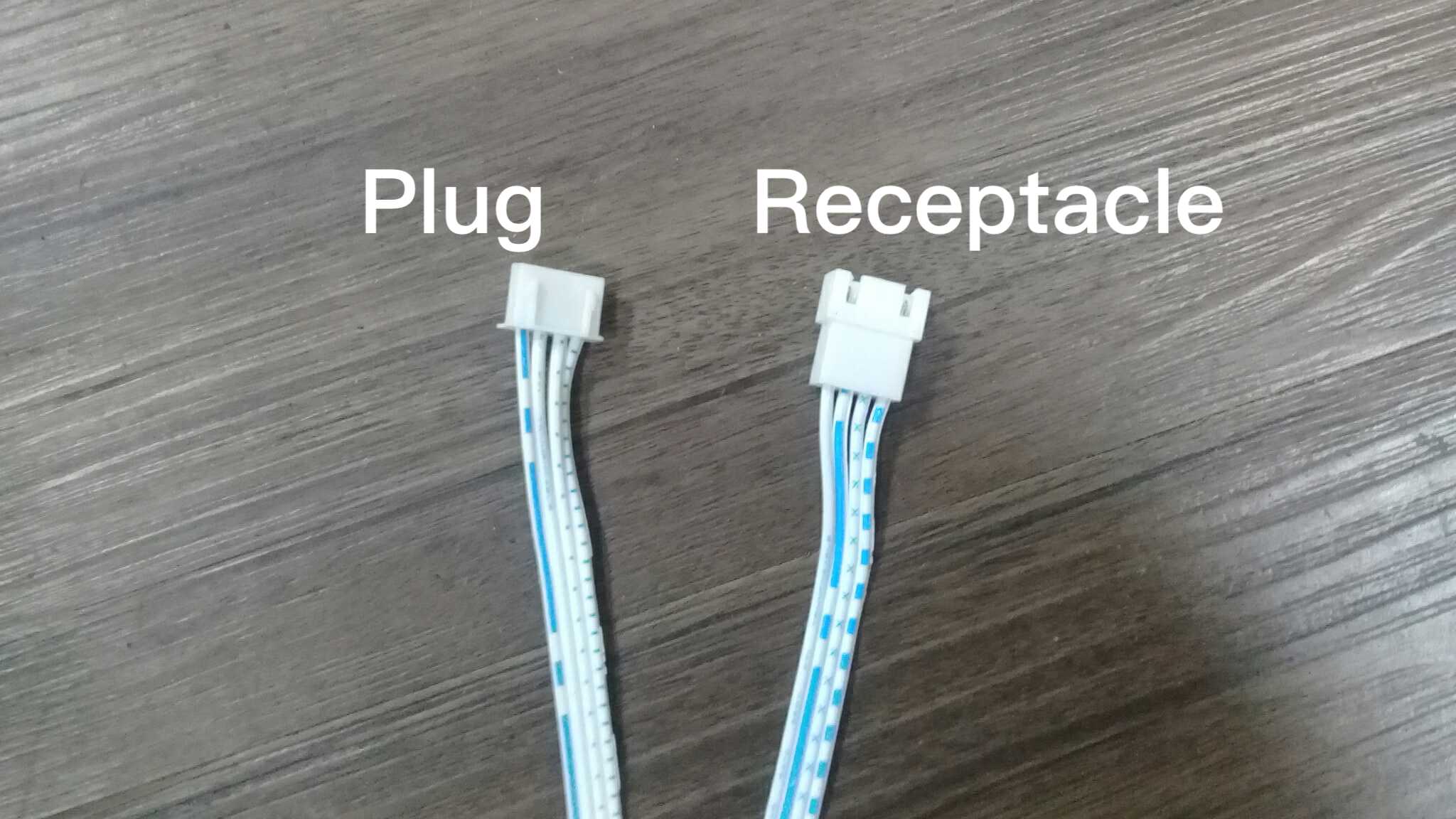

1.7 La caja de interruptores tiene 2 cables. Uno es un conector macho y el otro es unconector hembra.

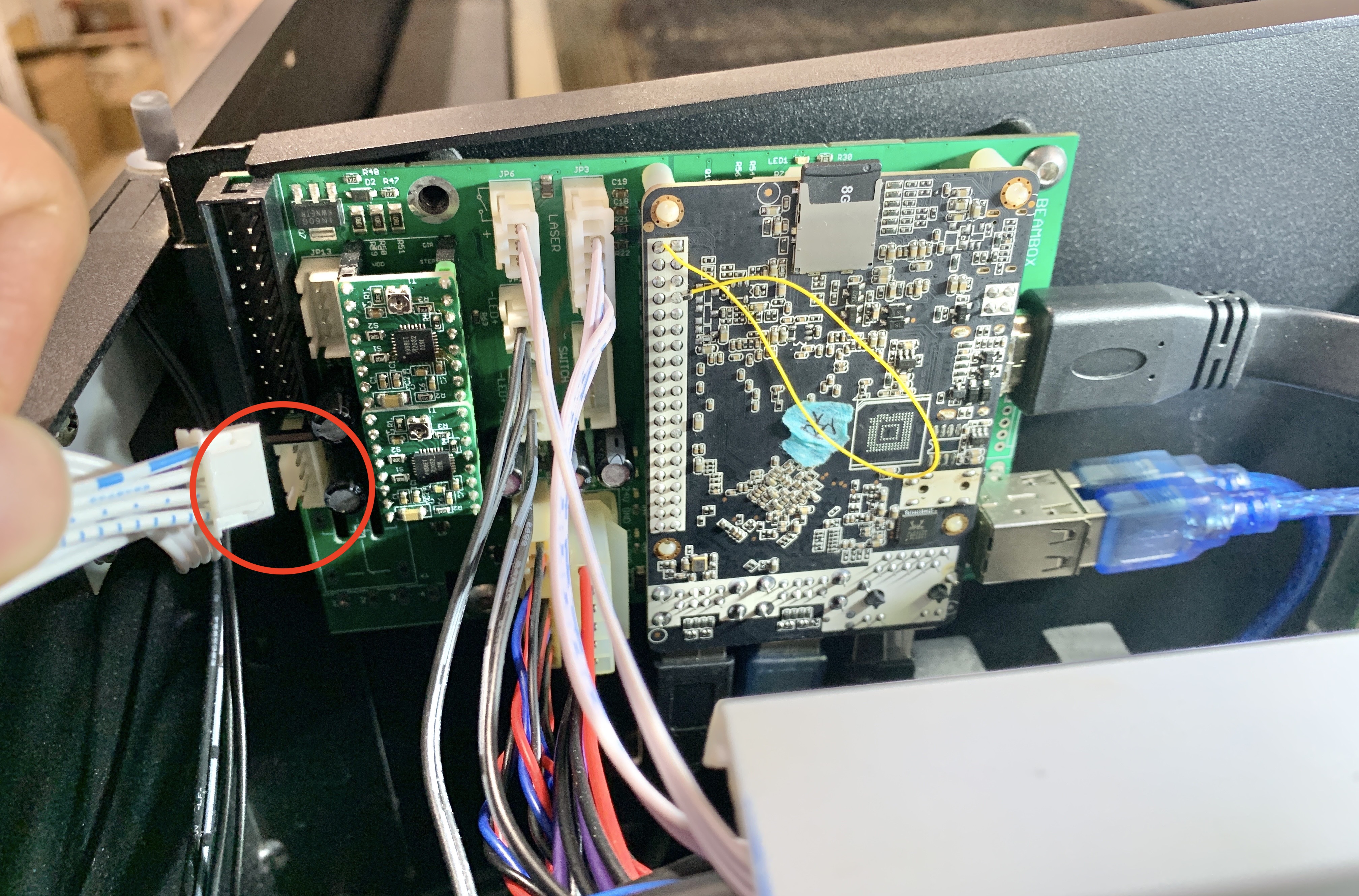

1.8 Inserte el cable con conector macho de la caja de interruptores en el puerto del motor del eje Y de la placa base.

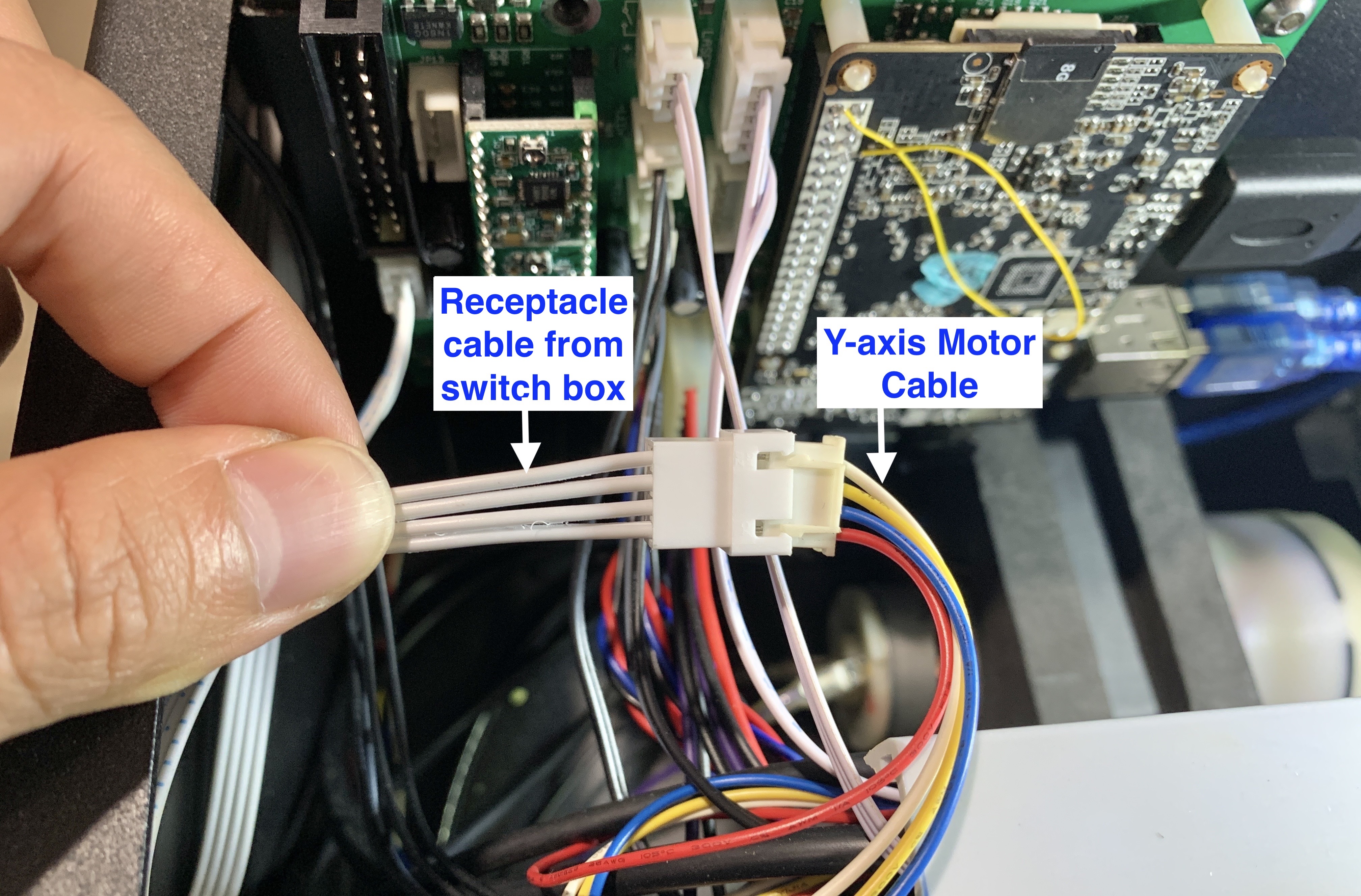

1.9 Conecte el cable del motor Y que desconectó de la placa base al cable con conector hembra de la caja de interruptores.

1.10 Conecte el cable de la placa del plóter.

*Compruebe nuevamente que todos los cables estén correctamente instalados.

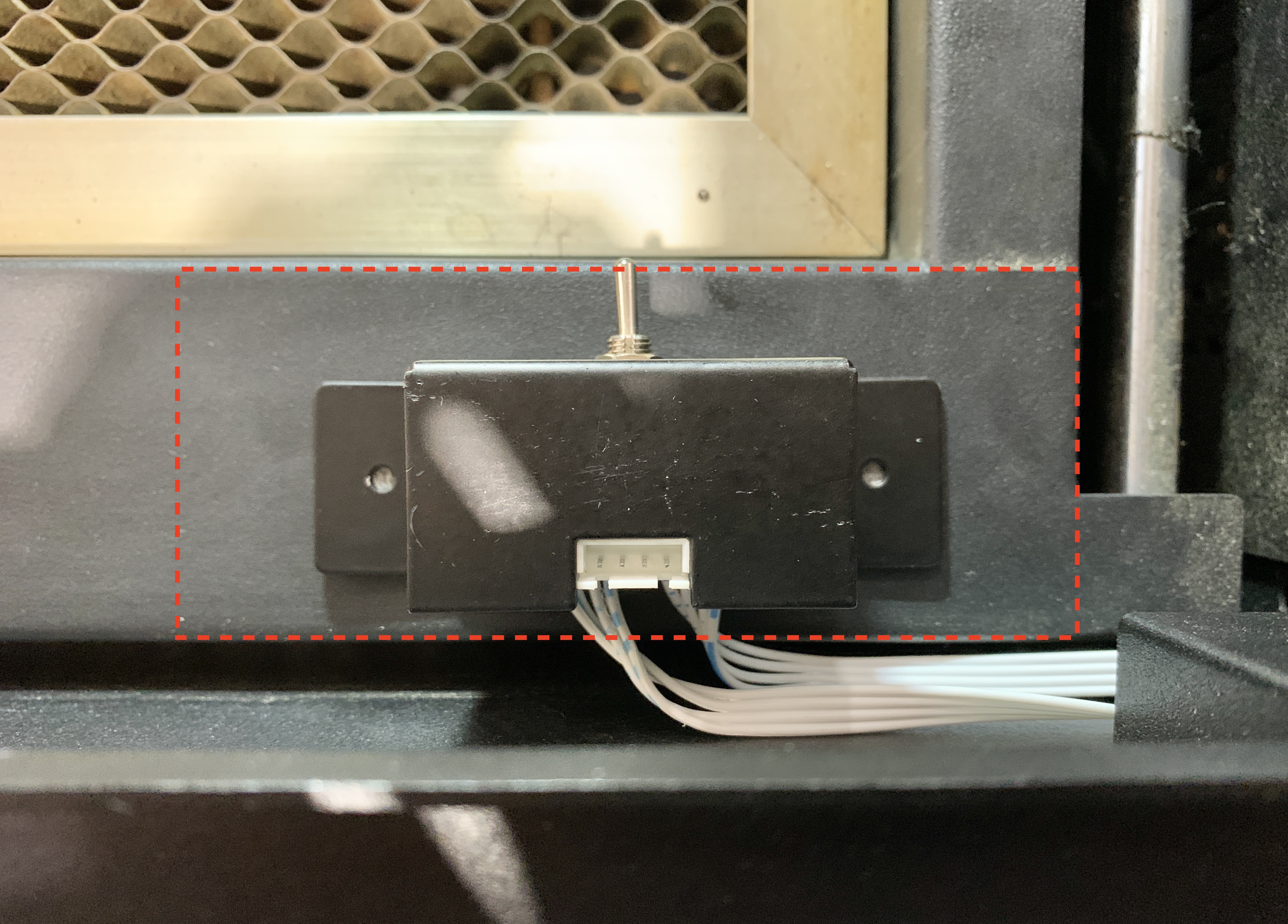

1.11 Coloque las pegatinas en la caja de interruptores y fíjela en la parte inferior derecha de la cámara.

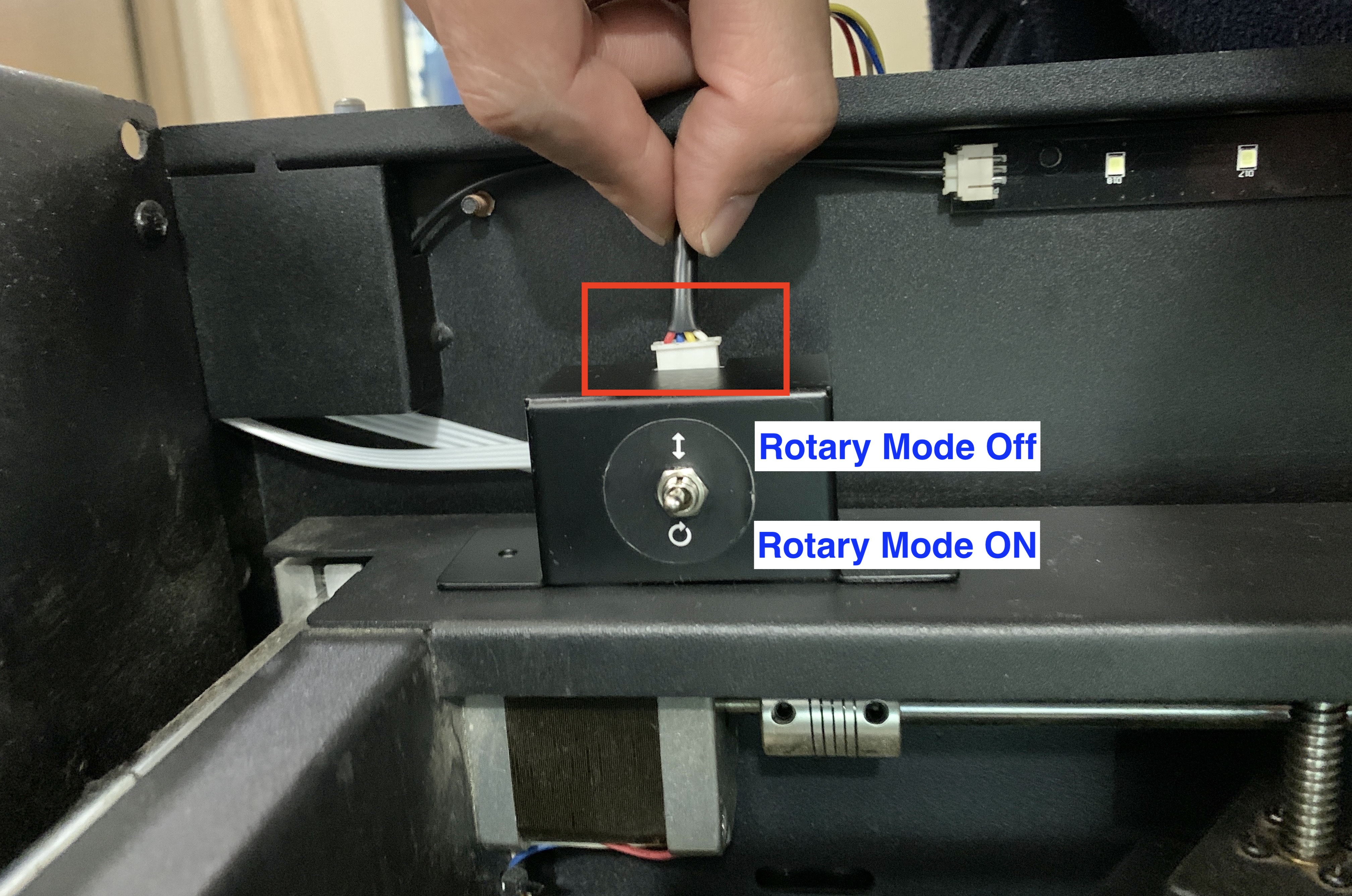

1.12 Inserte el cable negro del cuerpo principal en la caja del interruptor. Mantenga el interruptor en la posición de apagado (↕) hasta que se le indique que lo encienda.

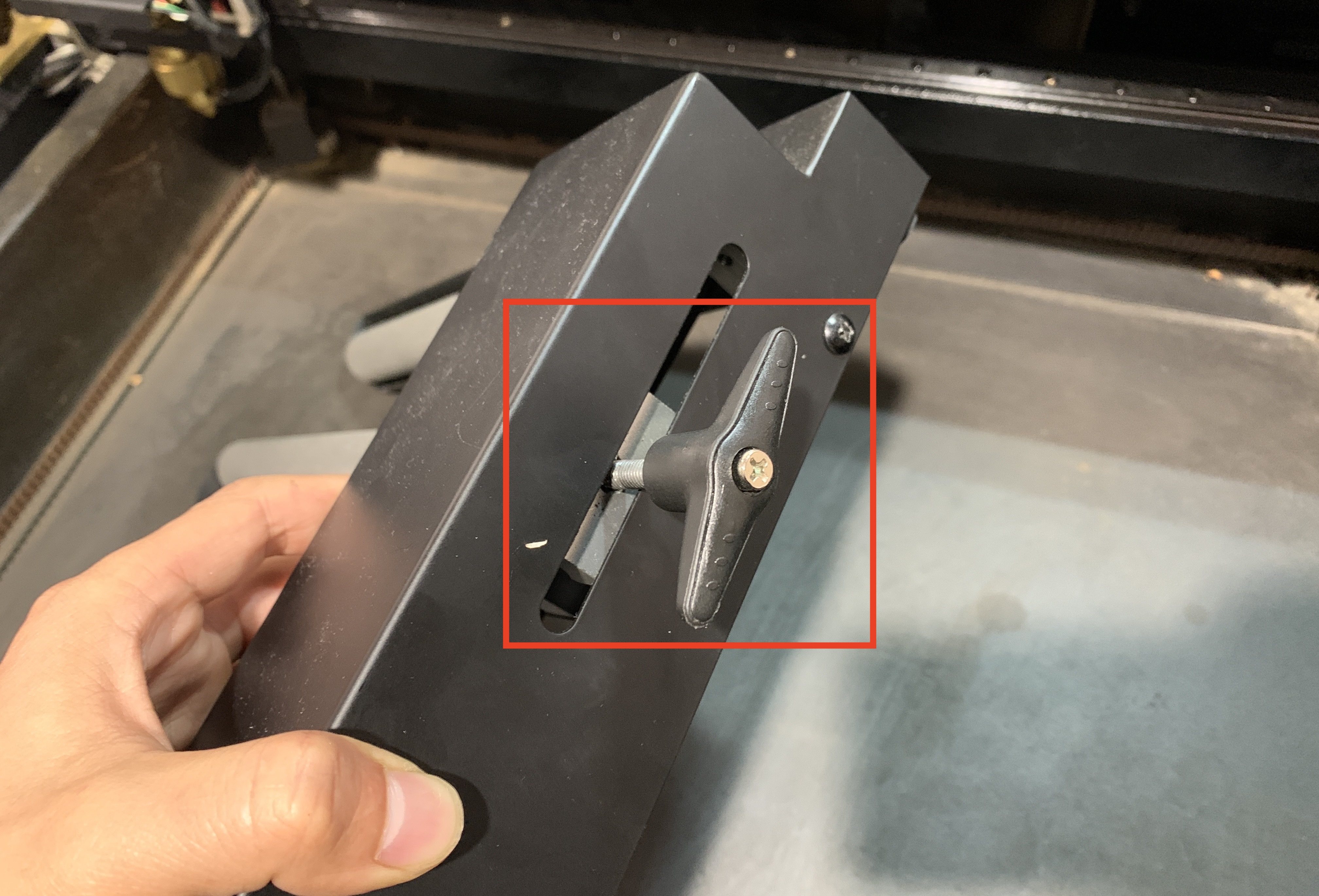

1.13 Instale la manija en T en el lado derecho del cuerpo principal.

 1.14 Asegúrese de que el interruptor de la función rotatoria esté en la posición de apagado. Activarlo antes de que se le solicite puede generar códigos de error confusos.

2. Configuración

2.1  Actualice el firmware a la versión más reciente. Aquí tiene la guía para la actualización del firmware.

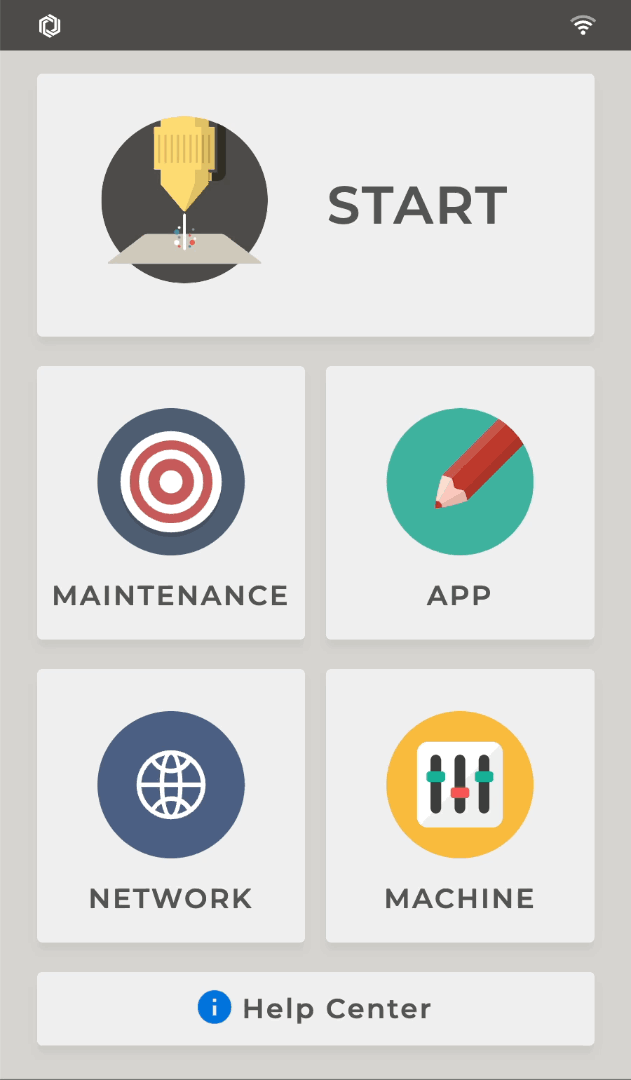

2.2 Configure los ajustes del módulo rotatorio en el panel de la máquina: MÁQUINA > Ajustes de hardware > Configuración del rotatorio > Rotatorio 1.0 > Aceptar.

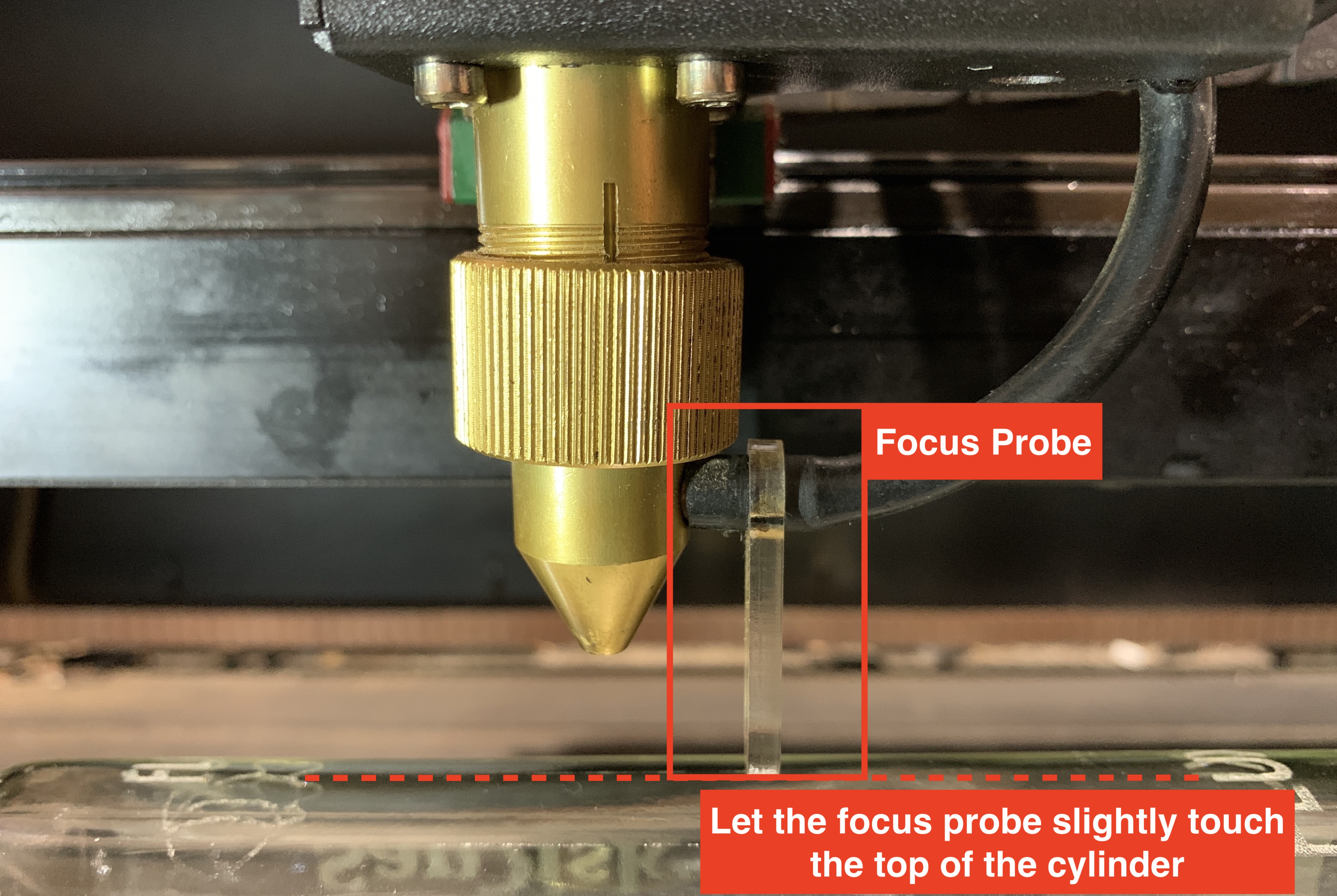

2.3 Coloque el cilindro entre los dos rodillos. Ajuste la distancia entre los rodillos para que la parte superior del cilindro toque la sonda de enfoque. Fije la distancia apretando la manija en T.

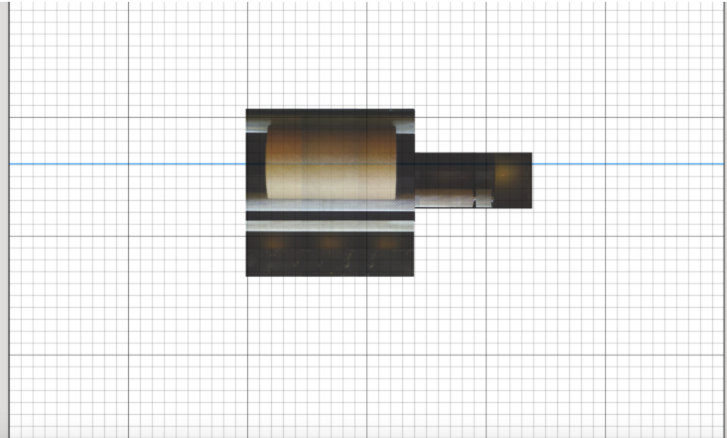

 2.4 Utilice la vista previa de la cámara y arrastre la línea azul hasta el centro del objeto. Mantenga el coloque el interruptor en la posición de doble flecha (↕) cuando utilice la vista previa de la cámara.

2.5 Dado que las partes del cilindro no están todas en el plano focal, verá el resultado de la vista previa con una caída. Haga clic de nuevo en el cursor de la cámara en la parte superior del objeto.

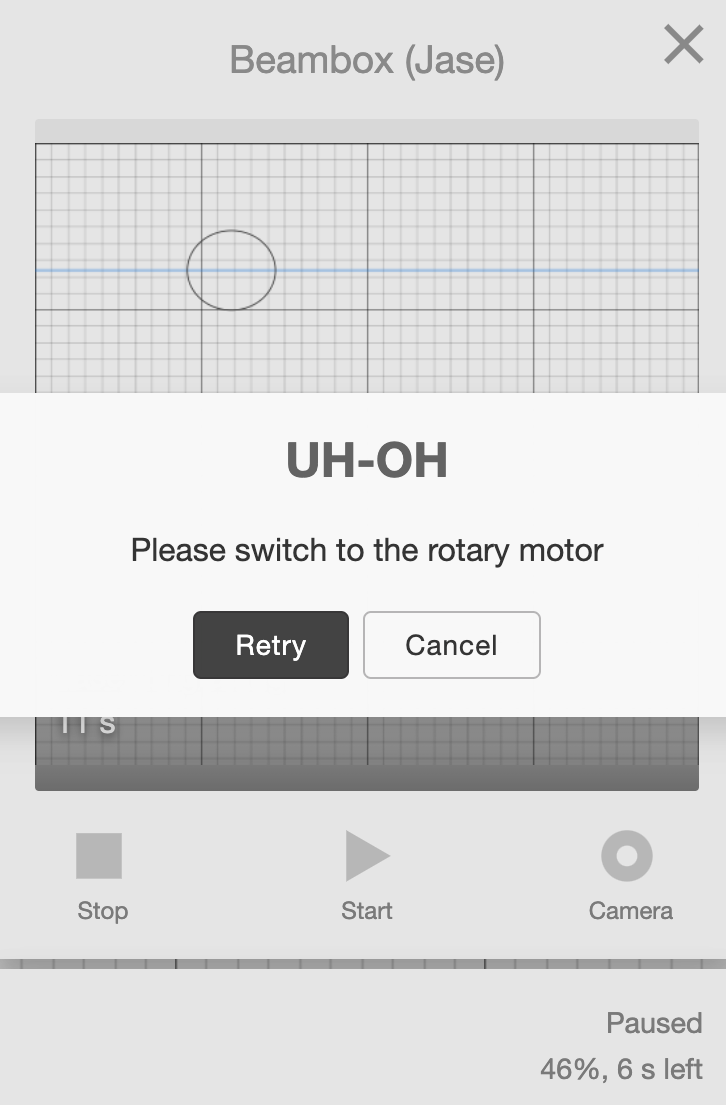

2.6 Después de hacer clic en iniciar, aparecerá un recordatorio para que active el módulo rotatorio (↻).

2.7 Cierre la tapa y haga clic en INICIAR para continuar con el trabajo.
