La grabación láser enfoca un haz láser de alta potencia en la superficie del material de grabado que calienta o vaporiza instantáneamente el material para crear una hendidura o un corte en la trayectoria del haz láser.

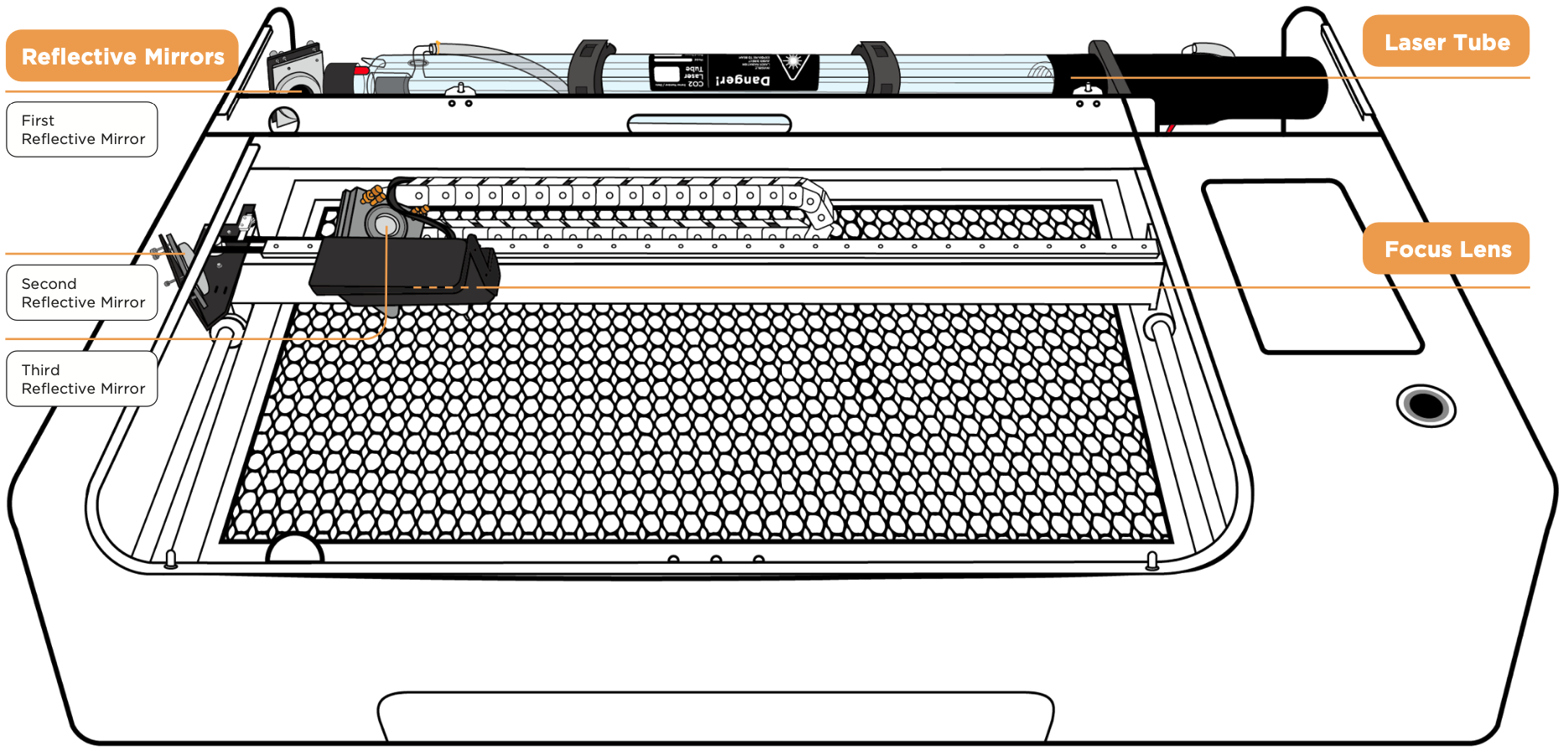

Visión general del diseño
Trayectoria óptica

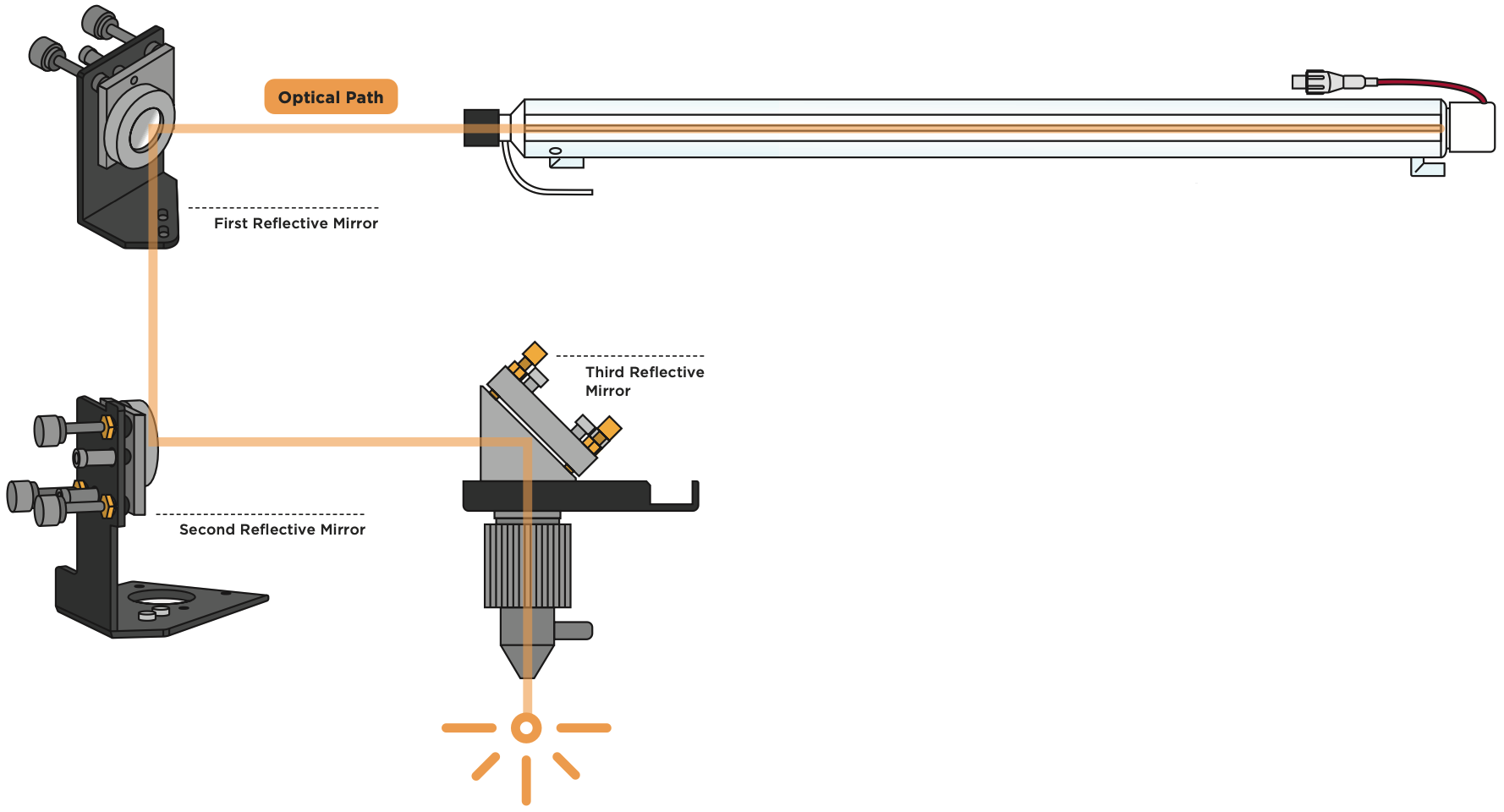

La trayectoria óptica de una cortadora láser consiste en dirigir el haz láser desde la fuente hasta el material que se va a cortar. El haz primero se refleja en una serie de espejos para navegar por el armazón de la máquina. Luego pasa a través de una lente de enfoque que concentra el haz en un punto fino, aumentando su potencia de corte.
Tubo Láser

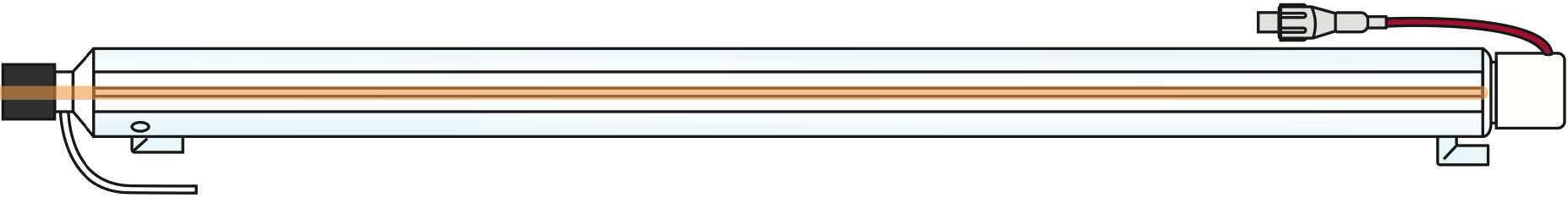

La máquina está equipada con un tubo láser de CO2. La corriente eléctrica excita el gas CO2 dentro del tubo de vidrio sellado para producir un láser invisible con una longitud de onda de 10.6μm. La luz emitida desde el extremo del tubo láser tiene un diámetro de aproximadamente 5 mm. Debido a su pequeña divergencia, este haz láser se puede transmitir dentro de la máquina con poca pérdida de energía.
Otros componentes

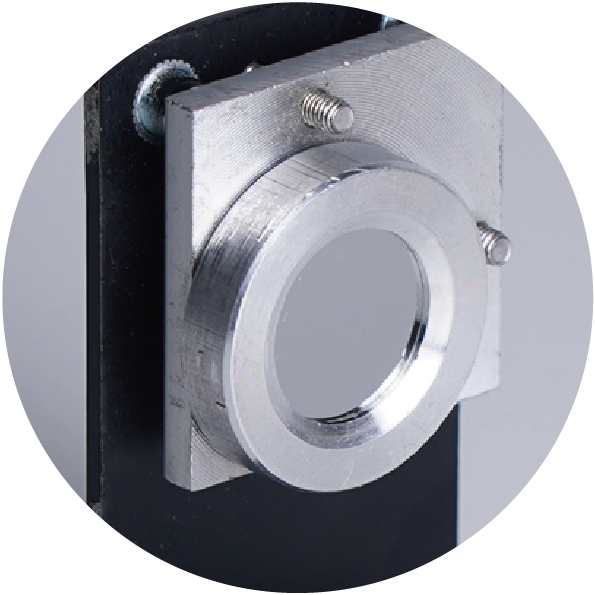

Espejos ReflectantesHay tres espejos reflectantes dentro de la máquina. La posición del primer espejo es fija, mientras que el motor puede mover el segundo y tercer espejo para dirigir el haz láser a cualquier posición en la mesa de trabajo. El segundo espejo se mueve hacia adelante y hacia atrás a lo largo del eje Y, mientras que el tercer espejo se mueve de izquierda a derecha a lo largo del eje X. |

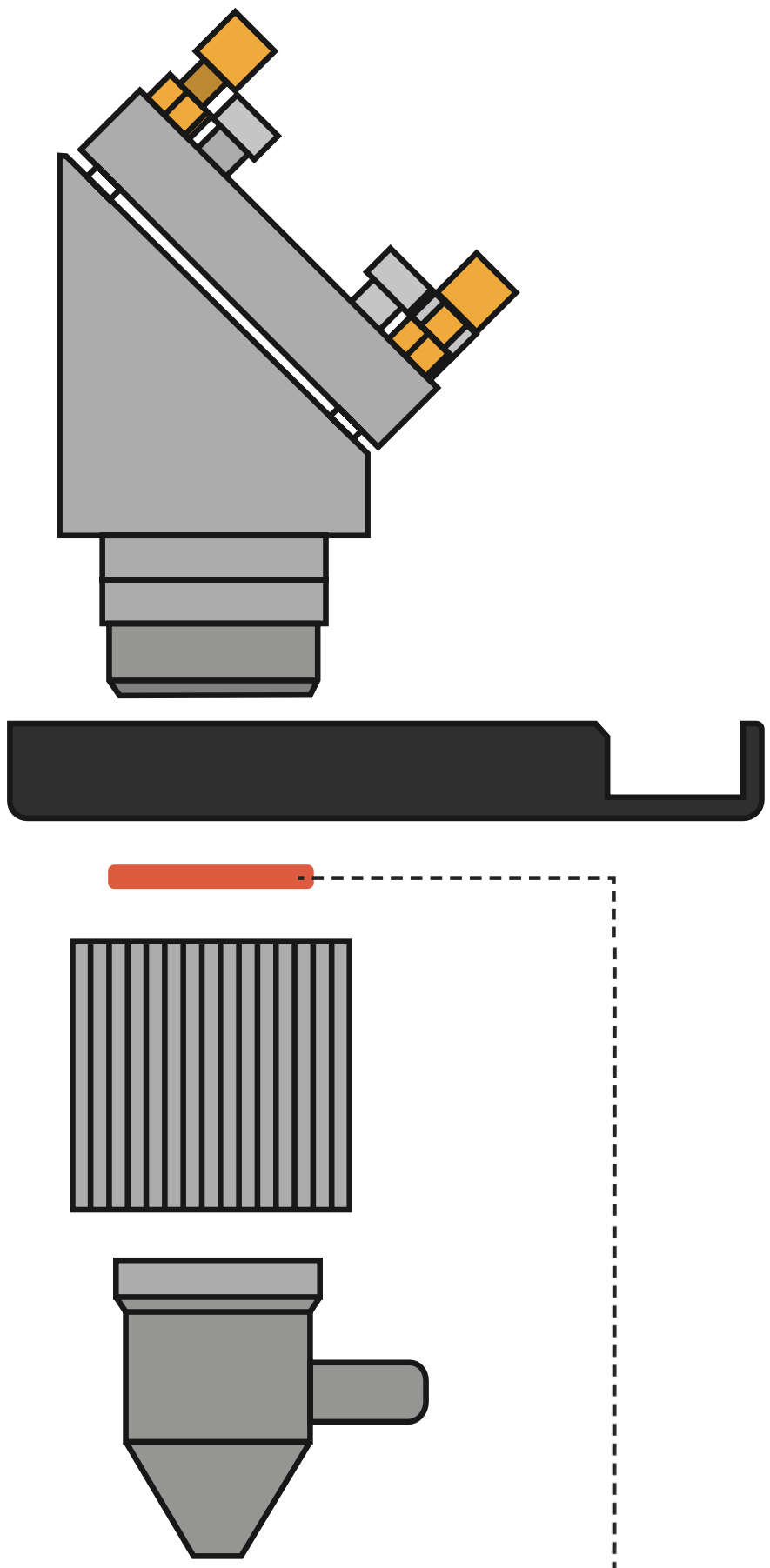

Cabezal láserEl cabezal láser es un componente crucial encargado de dirigir y enfocar el haz láser sobre el material que se está cortando. Contiene espejos y lentes que alinean y concentran con precisión el haz láser, mejorando su potencia y precisión de corte. El cabezal láser también incluye una boquilla que dirige un flujo de aire para eliminar los vapores y enfriar la zona de corte, mejorando la calidad del corte. |

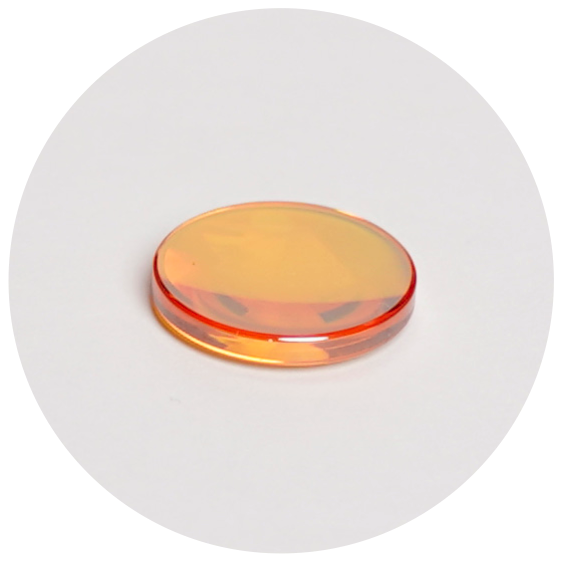

Lente de EnfoqueLa tercera reflexión dirige el haz láser a la superficie del material de grabado. Una lente de enfoque de vidrio dentro del cabezal láser enfoca el haz de aproximadamente 5 mm de diámetro a aproximadamente 0,3 mm de diámetro (con un accesorio de lente de 1,5", puede ser de 0,2 mm) para crear una mayor densidad de energía que es suficiente para quemar instantáneamente materiales no metálicos como madera y acrílico, materiales metálicos después del anodizado o acero inoxidable después de un procesamiento específico de pulverización. |
