2-8 Interfaz de la máquina – Ayuda de FLUX

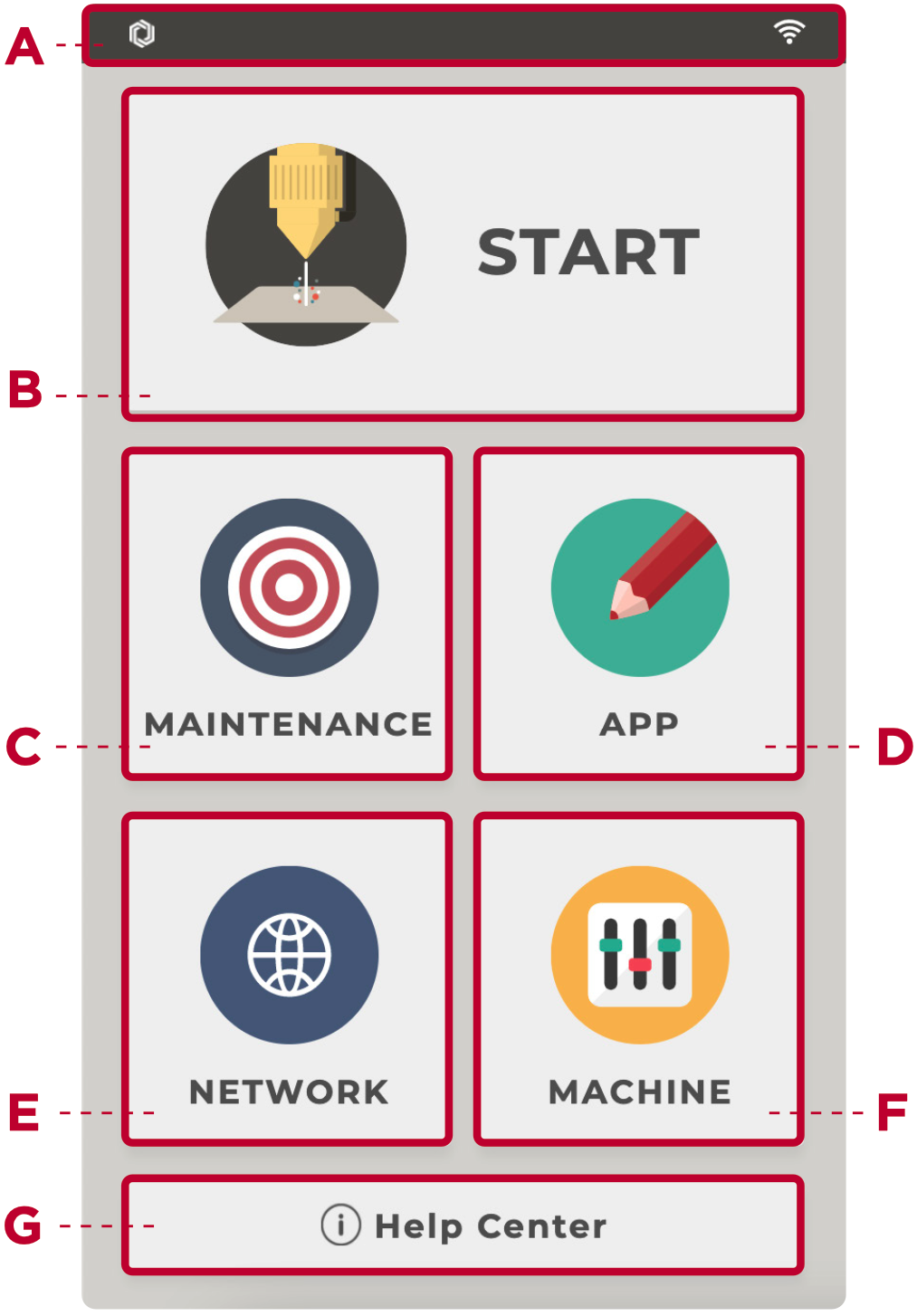

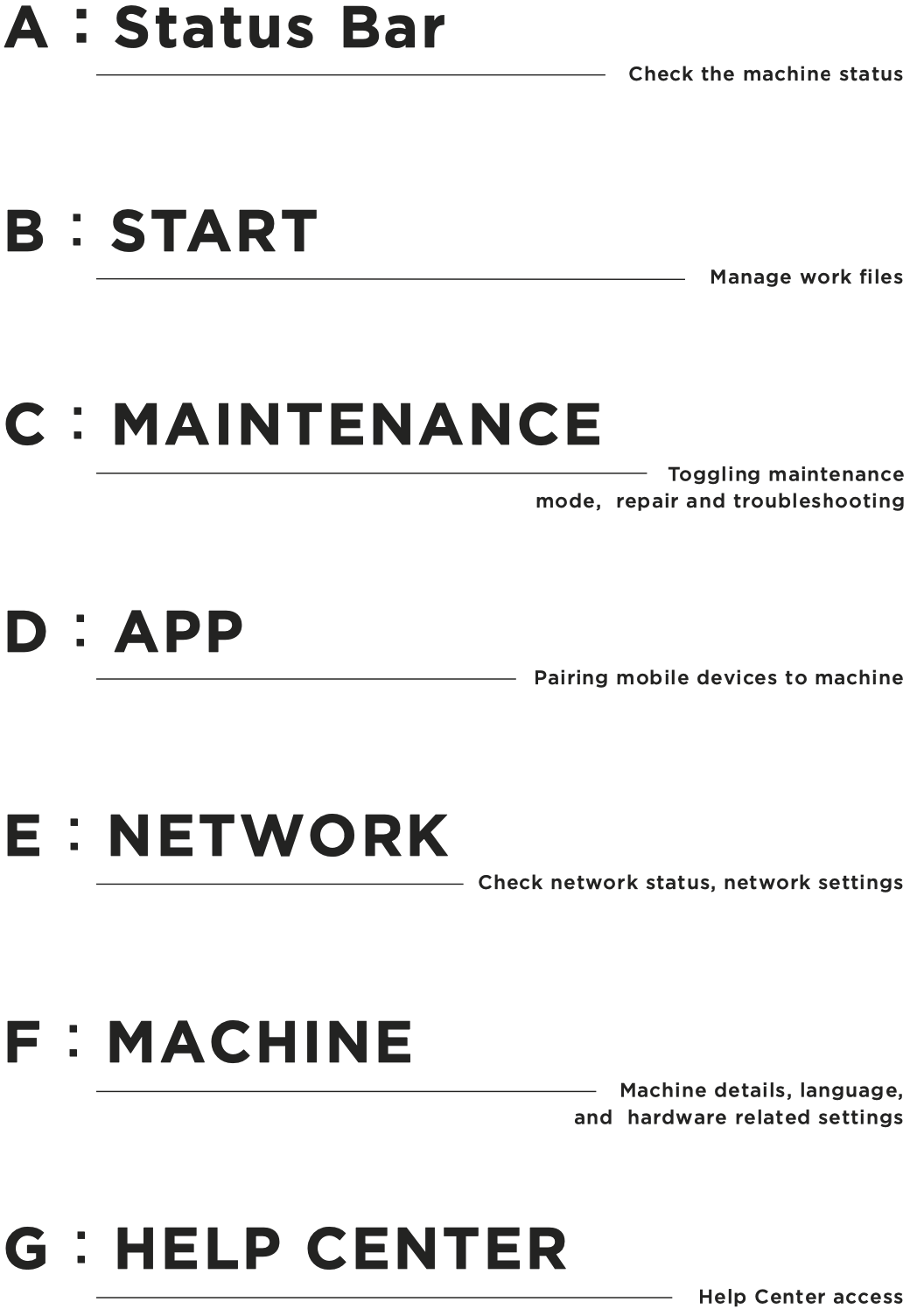

Este capítulo presentará la interfaz de la máquina y las siete funciones esenciales.

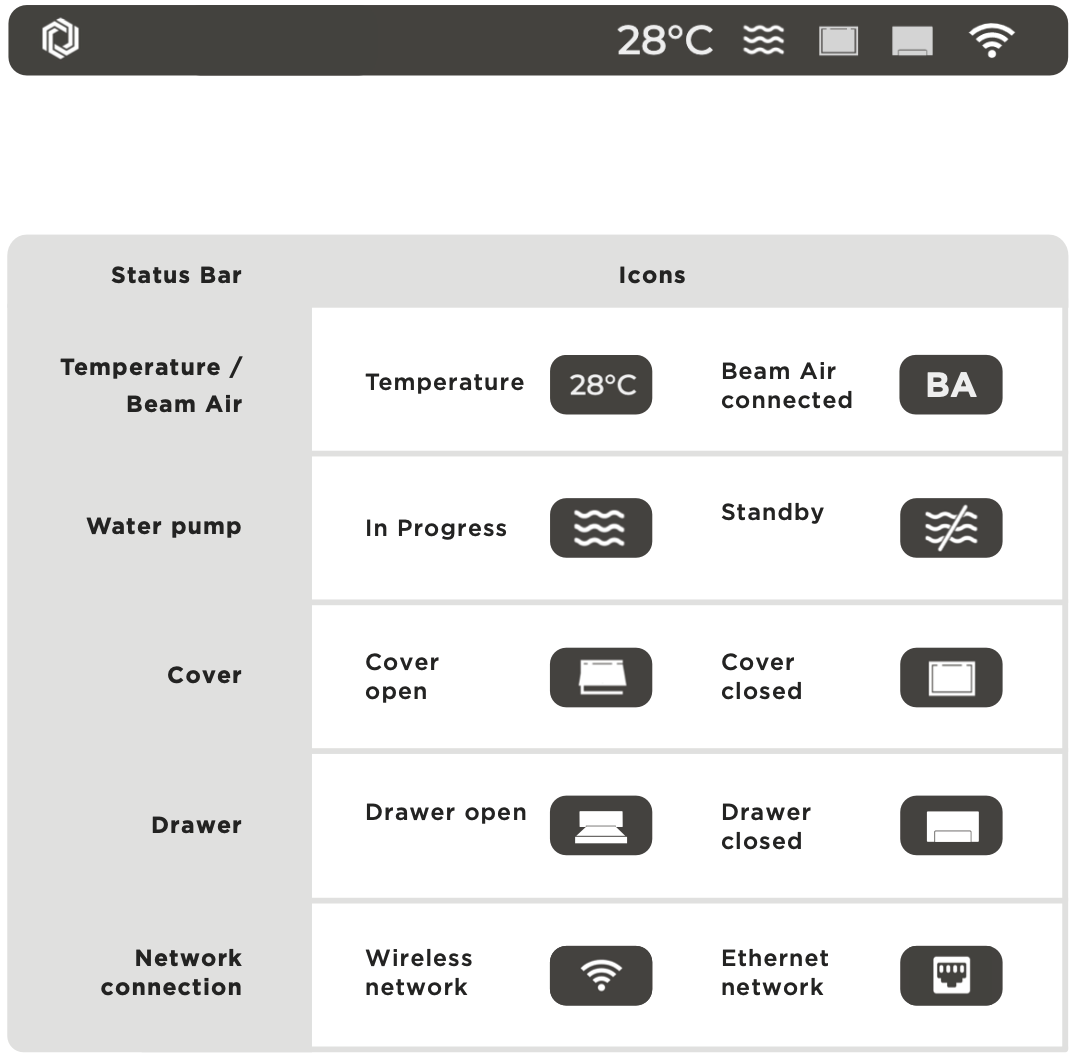

A: Barra de estado

Comprobar el estado de la máquina

La barra de estado muestra la temperatura, la conexión a Beam Air, el flujo de agua, el estado de apertura/cierre de la cubierta, así como el tipo de conexión de red de la máquina. Generalmente, al hacer clic en la barra de estado se vuelve a la página principal, y durante el grabado se actualiza la página.

B：INICIO

Gestionar archivos de trabajo

Hay dos formas de transferir las tareas de trabajo: el software Beam Studio o una unidad USB. Ambos métodos permiten encontrar y utilizar los archivos desde "INICIO" después de la transferencia.

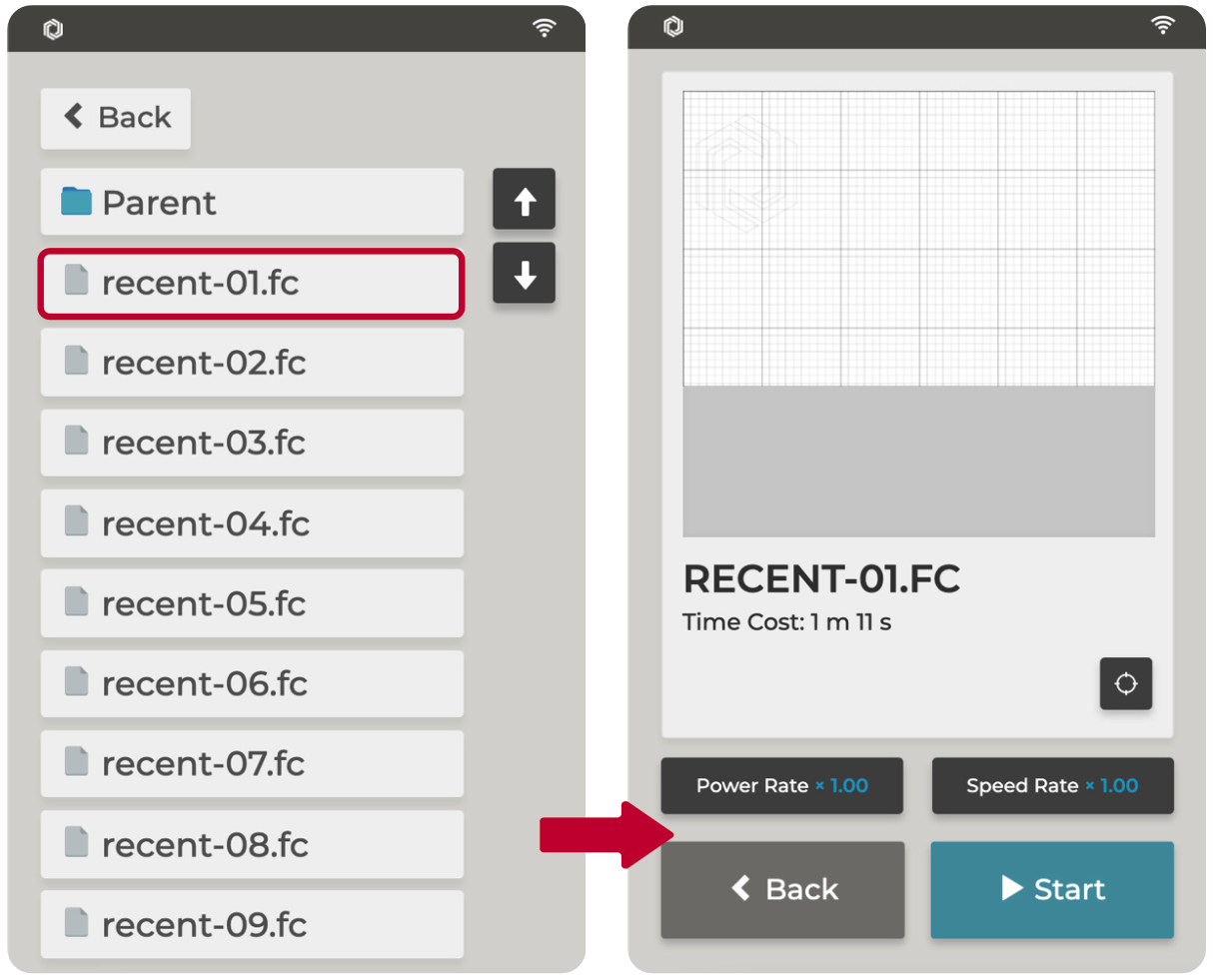

1. Tareas enviadas a la máquina desde Beam Studio: "Memoria interna" > "Recientes" > tareas específicas.
La máquina puede almacenar hasta 15 tareas enviadas por Beam Studio, siendo recent-01.fc la última tarea enviada.

2. Archivos leídos desde unidades USB: Unidad USB > tareas específicas.

No hay límite en el número de archivos que se pueden visualizar en una unidad USB.

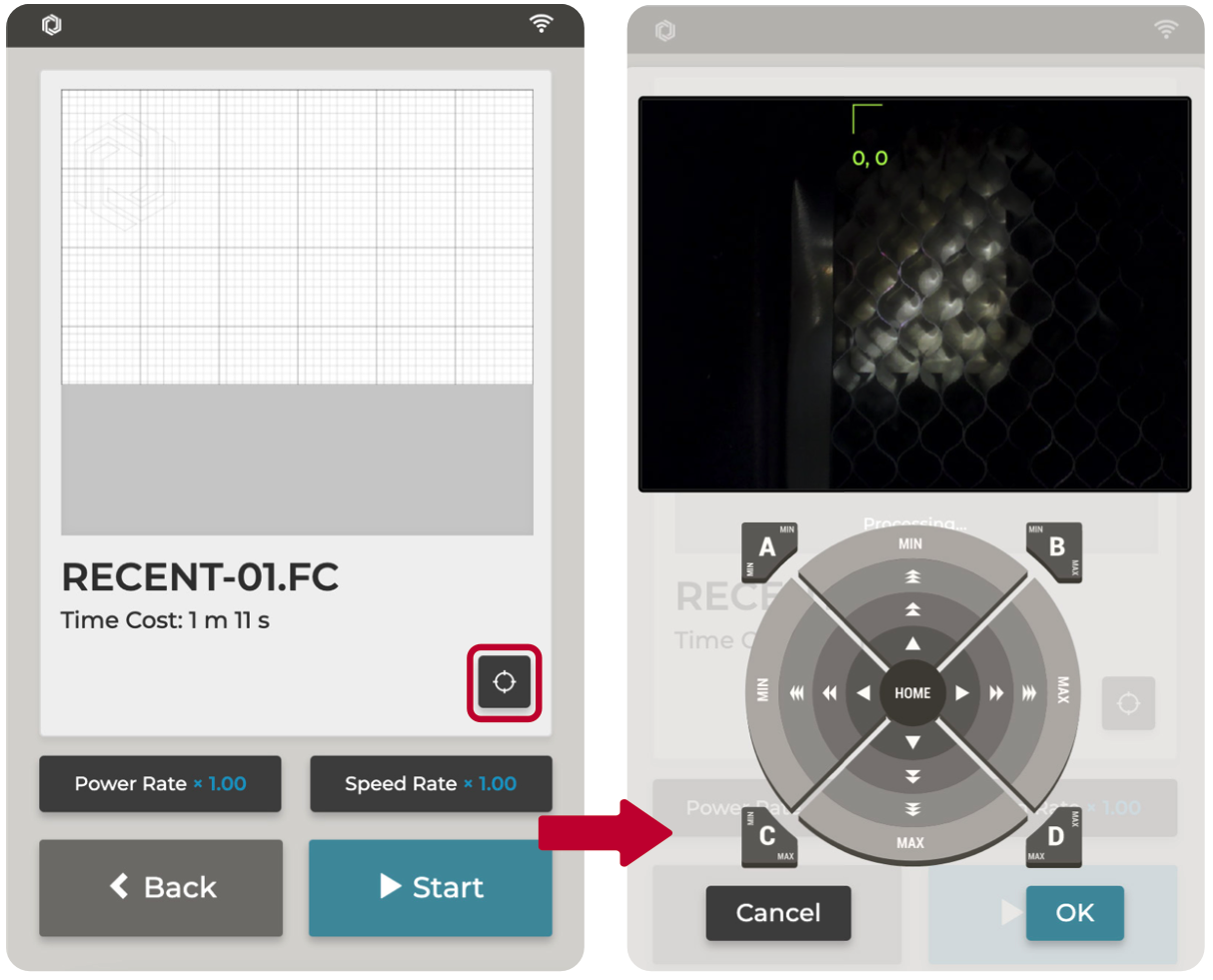

Seleccione el archivo para mostrar la posición real de la imagen en el área de trabajo, el tiempo estimado de procesamiento y los valores de potencia y velocidad en tiempo real.


El punto de origen se puede establecer manualmente antes del procesamiento, y la potencia y la velocidad se pueden ajustar en cualquier momento durante el proceso.
Para establecer el punto de inicio manualmente, haga clic en , luego mueva el cabezal láser desde la posición inicial (0,0) hasta la posición deseada y haga clic en Aceptar.

C: MANTENIMIENTO

Cambiar entre modo de mantenimiento, reparación y solución de problemas

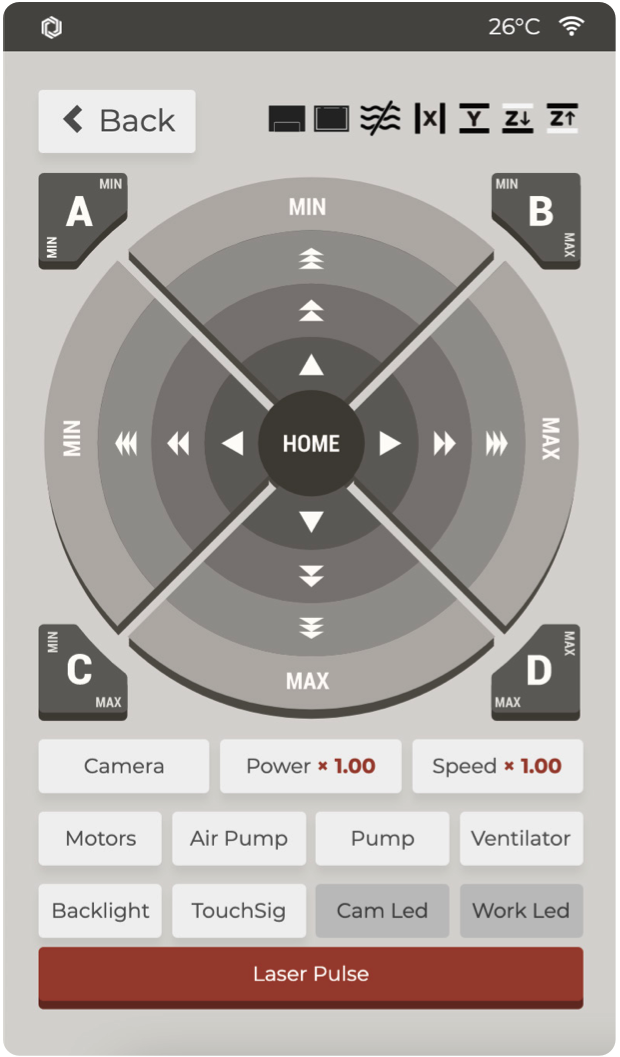

Durante el mantenimiento y la reparación, acceda a la página MANTENIMIENTO. Esta sección está destinada principalmente a los interruptores de hardware y las visualizaciones de señales. Se recomienda encarecidamente operar en esta página solo después de leer el capítulo de mantenimiento o bajo la orientación del servicio técnico.


Cámara >> Active la cámara y la imagen se mostrará en el panel
Potencia >> Aumente o disminuya manualmente el nivel de potencia.
Velocidad >> Aumente o disminuya manualmente el nivel de potencia.
Motores >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Bomba de aire >> Activar o desactivar la bomba de aire
Bomba >> Activar o desactivar la bomba de agua
Ventilador >> Activar o desactivar el ventilador
Retroiluminación >> Probar la retroiluminación de la pantalla (la pantalla se oscurecerá durante unos segundos)
Señal táctil >> Probar la señal táctil (la función táctil se desactivará durante unos segundos)
LED de cámara >> Este botón no está disponible en HEXA. (La luz LED estará encendida por defecto y no se podrá apagar).
LED de trabajo >> Encender o apagar la luz LED en el área de trabajo.
Pulso láser >> Activar el tubo láser. Se utiliza principalmente para ajustar la trayectoria óptica y comprobar el estado del tubo láser.

D：APP

Vincular dispositivos móviles a la máquina

Descargue la aplicación Beam Go y conecte su dispositivo móvil a la misma red inalámbrica. Pulse en APP y escanee el código QR para vincular su dispositivo móvil con la máquina.


*Beam Go es la versión móvil de Beam Studio.

E: RED

Comprobar el estado y la configuración de la red

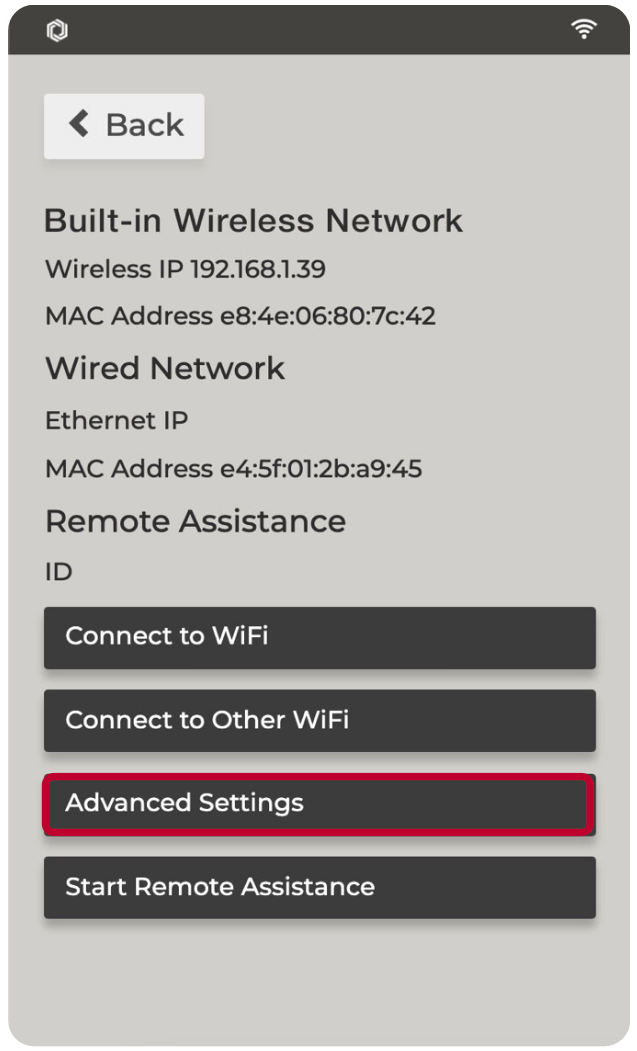

Esta pantalla muestra la dirección IP de la red y confirma si la conexión a través de Wi-Fi o cable Ethernet está activa (la dirección MAC de la interfaz activa tendrá un valor).

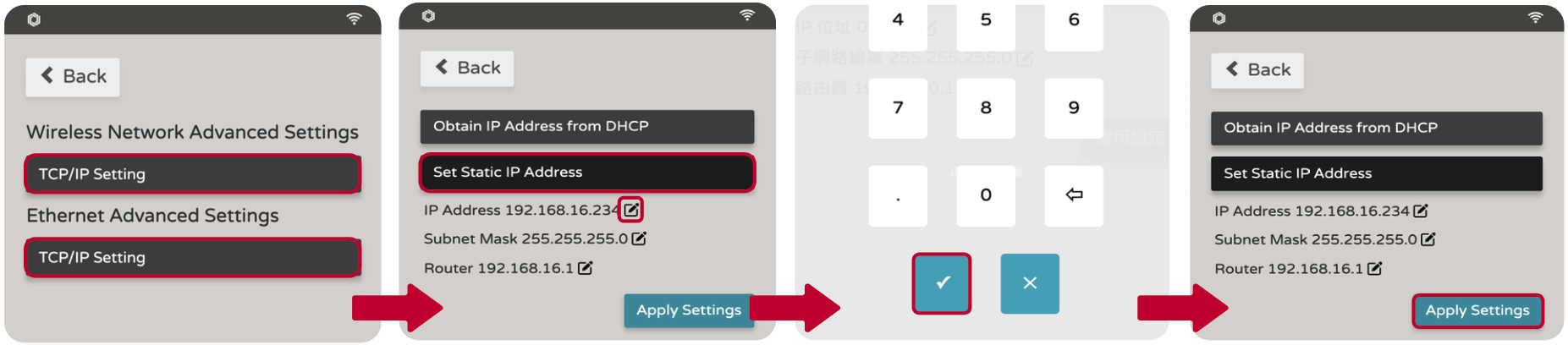

Configuración avanzada: Asigne manualmente una IP estática para la máquina en este menú, incluyendo la dirección IP, la máscara de subred y la puerta de enlace.

Iniciar asistencia remota: Inicie una sesión de asistencia guiada con el servicio de atención al cliente.


Nota: Al utilizar una red inalámbrica (Wi-Fi) o cableada (excepto para conexión directa), la máquina obtiene automáticamente una dirección IP mediante DHCP o se le puede asignar manualmente una IP estática.

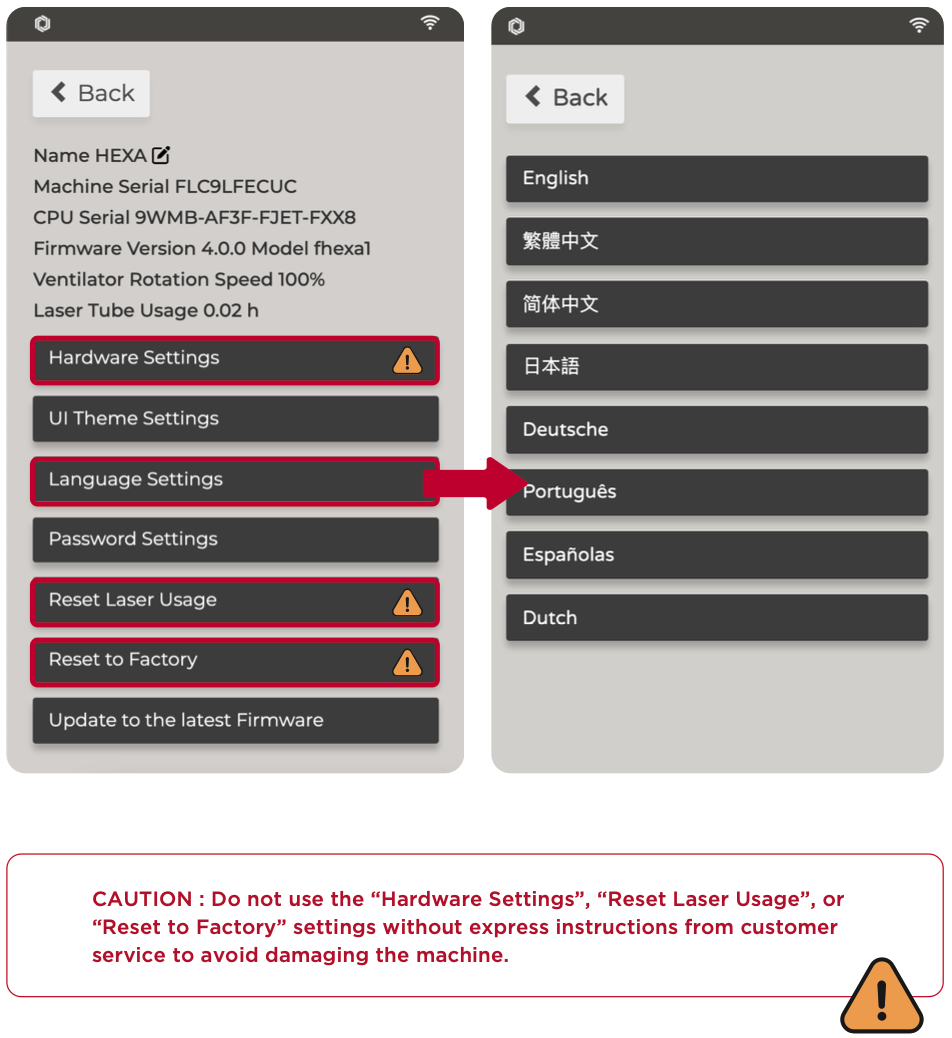

F: MÁQUINA

Detalles de la máquina, idioma y configuración relacionada con el hardware

Si tiene algún problema, consulte la sección G: Centro de ayuda.

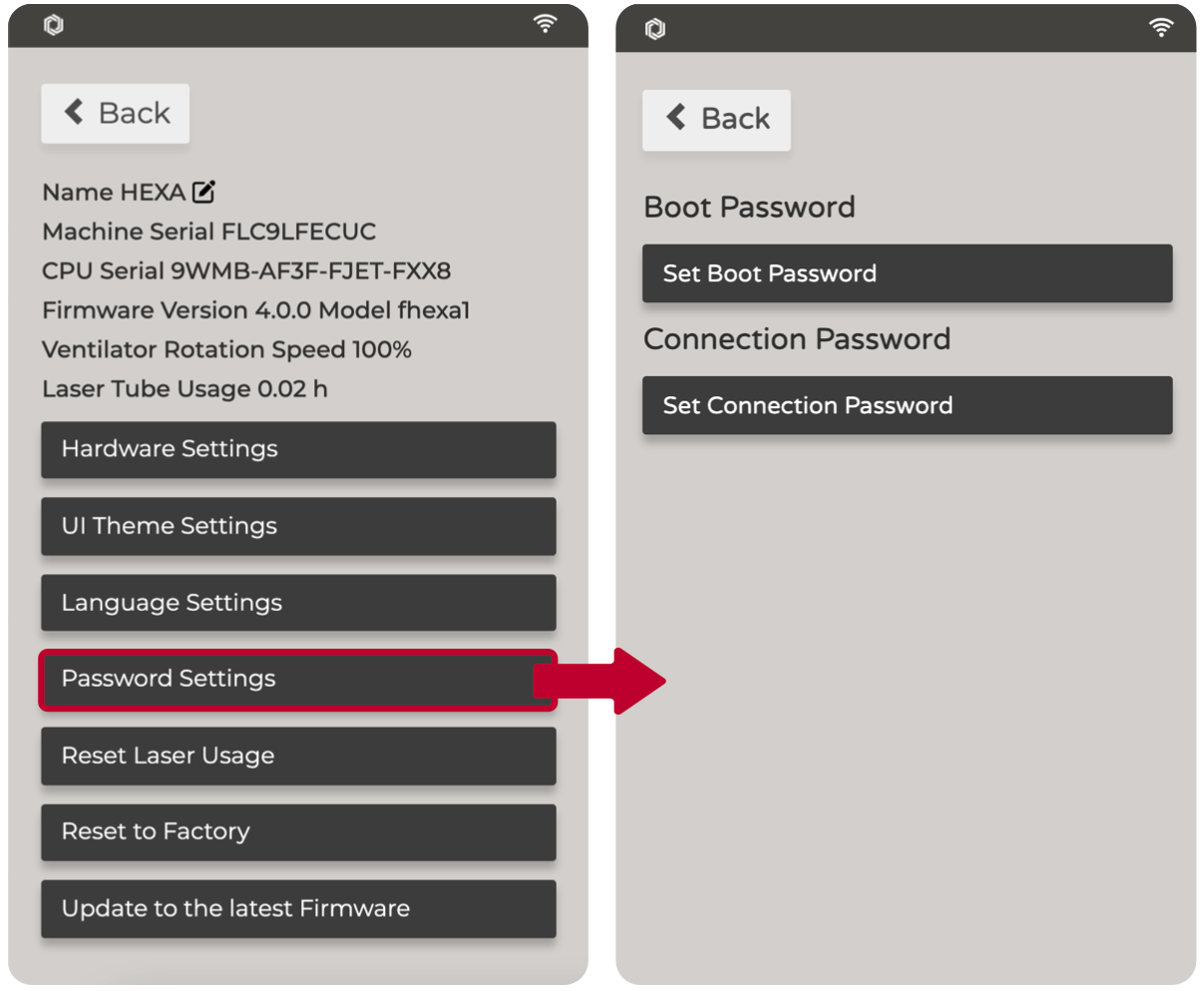

Una vez establecida la contraseña de conexión, deberá introducirla al conectarse a la máquina por primera vez. La contraseña se puede modificar o desactivar.


Actualice el firmware a la última versión haciendo clic en "Actualizar al firmware más reciente". También puede actualizar el firmware a través de la interfaz del software (consulte【Funcionamiento del software】 "Menú" - "Máquinas"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Conecte la unidad flash USB a un puerto USB y, a continuación, reinicie la máquina.


G: CENTRO DE AYUDA

Acceso al Centro de ayuda

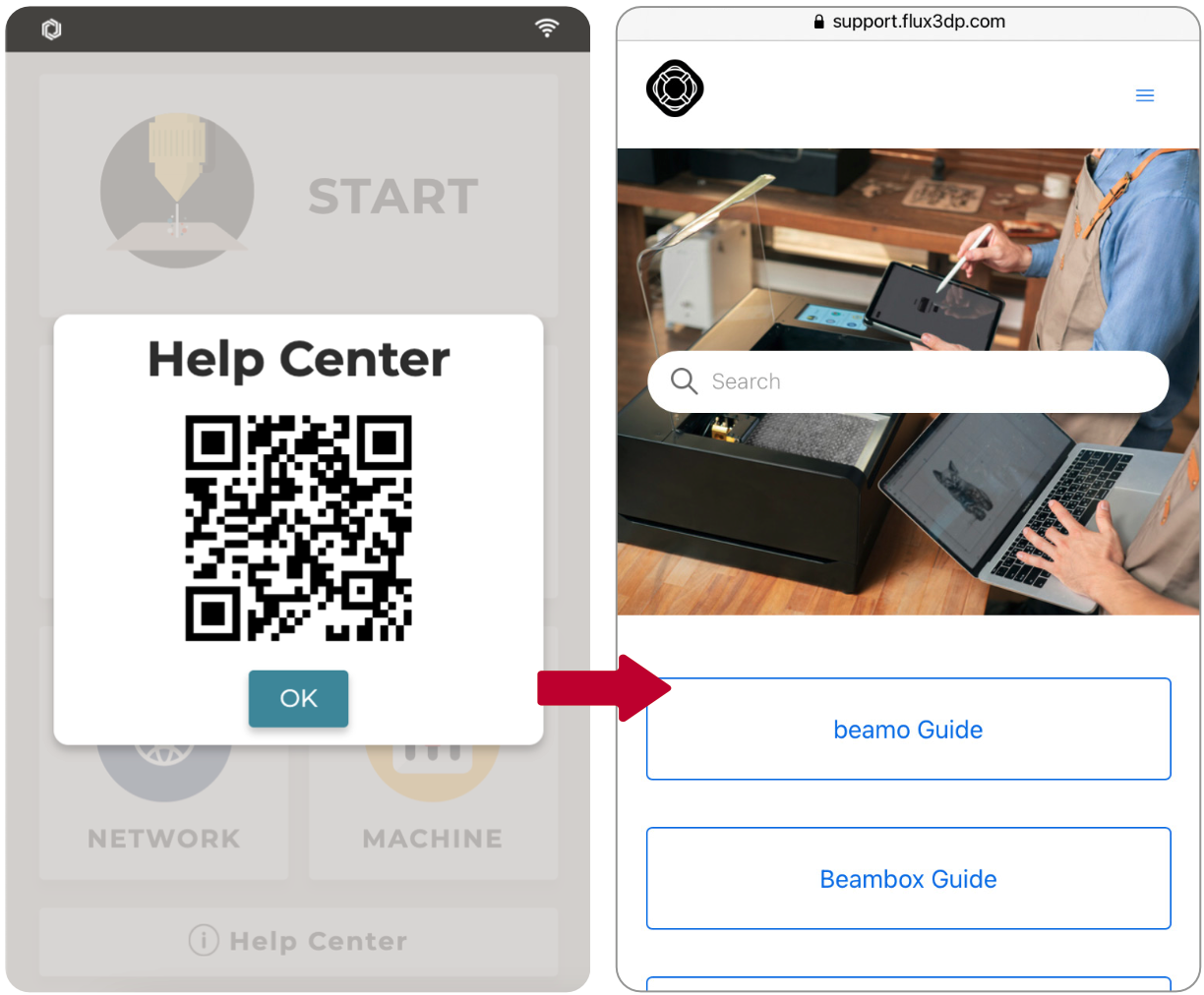

Si tiene alguna duda, haga clic en "CENTRO DE AYUDA", escanee el código QR y busque en el Centro de ayuda del sitio web oficial de FLUX posibles soluciones.
