4-2 Limpieza del módulo láser (módulo láser de diodo de 10W/20W)

Frecuencia de mantenimiento sugerida: una vez al mes.

Pasos de mantenimiento:

A. Limpieza del ventilador
B. Limpieza de la lente de enfoque
C. Limpieza de los pines pogo

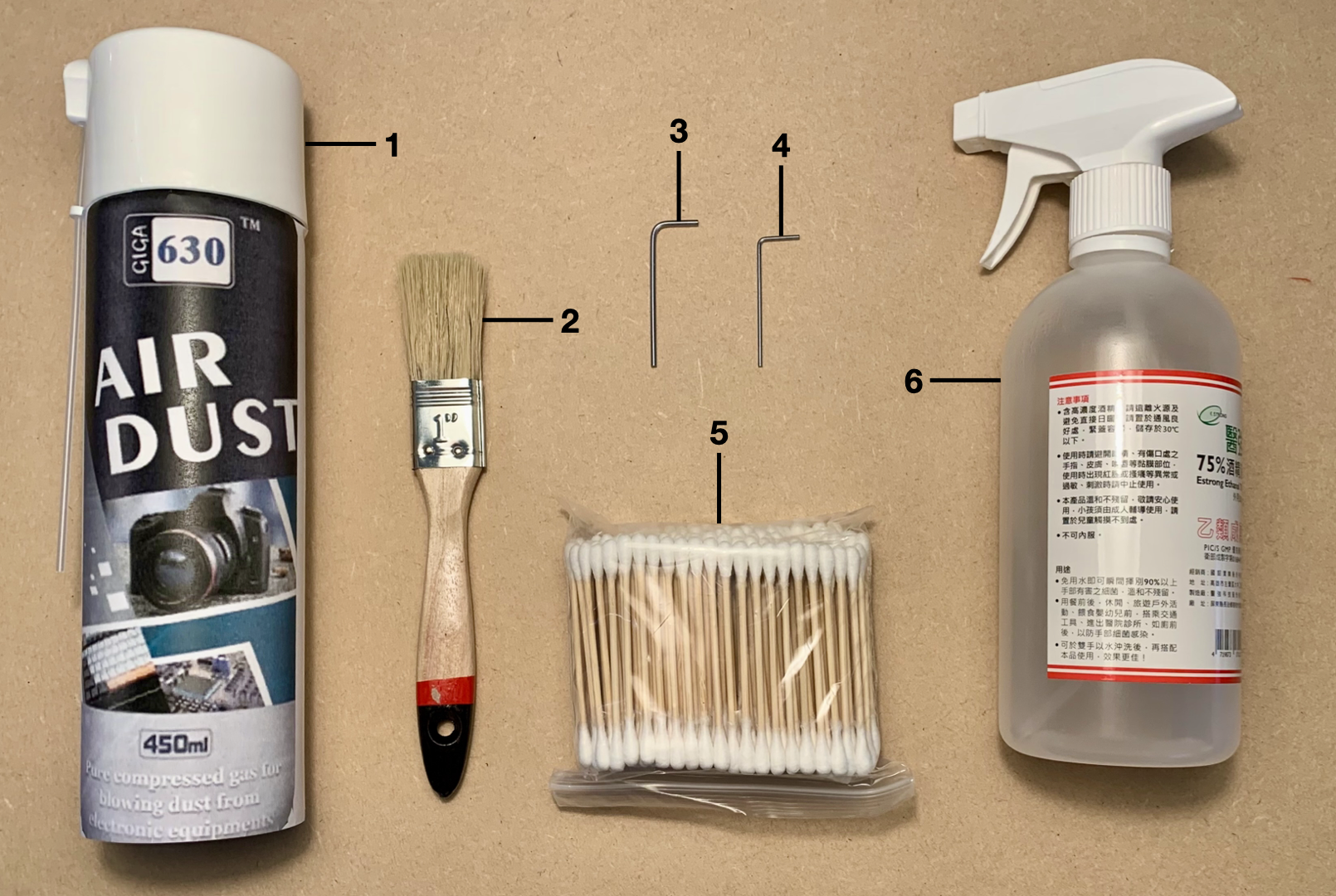

Elementos de preparación:

1. Aire comprimido
2. Cepillo
3. Llave Allen de 2 mm (no incluida)
4. Llave Allen de 1,5 mm (incluida en la caja de accesorios)
5. Bastoncillo de algodón
6. Alcohol al 75%

A. Limpieza del ventilador

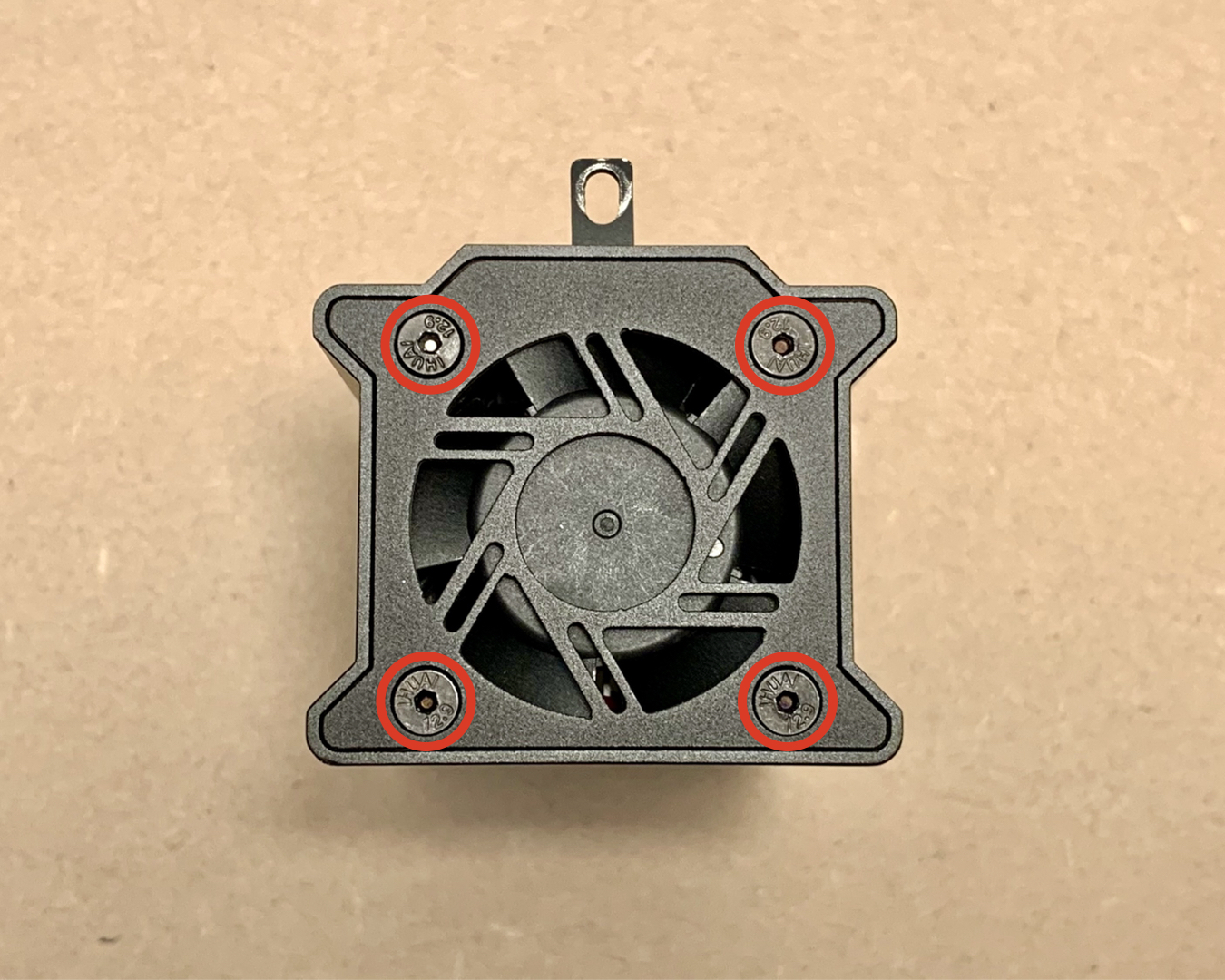

1. Utilice una llave Allen de 2 mm para retirar los cuatro tornillos de la parte superior del módulo láser. (Tenga en cuenta que la herramienta incluida en la caja de accesorios es una llave Allen de 1,5 mm, no de 2 mm. Asegúrese de utilizar la herramienta del tamaño correcto).

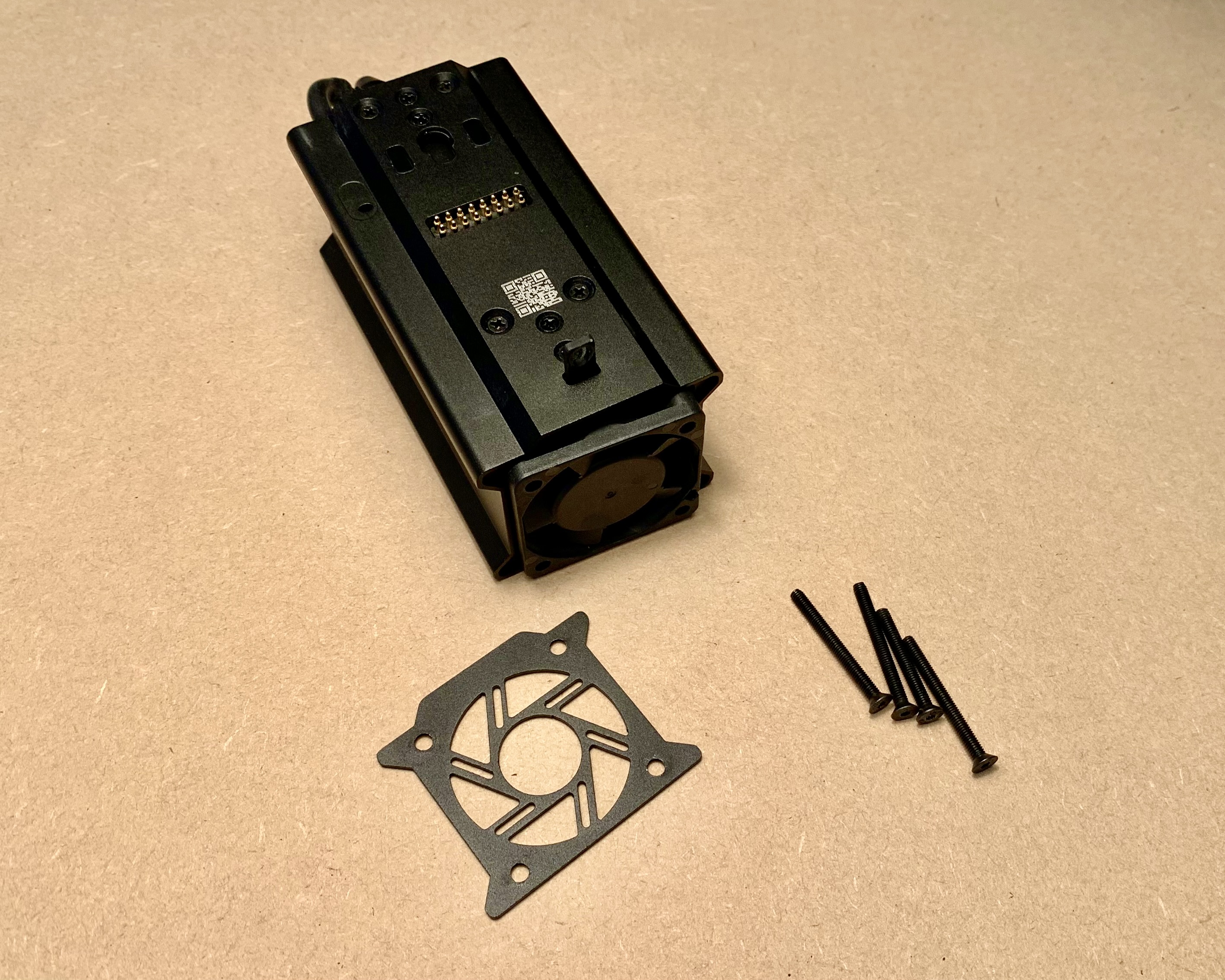

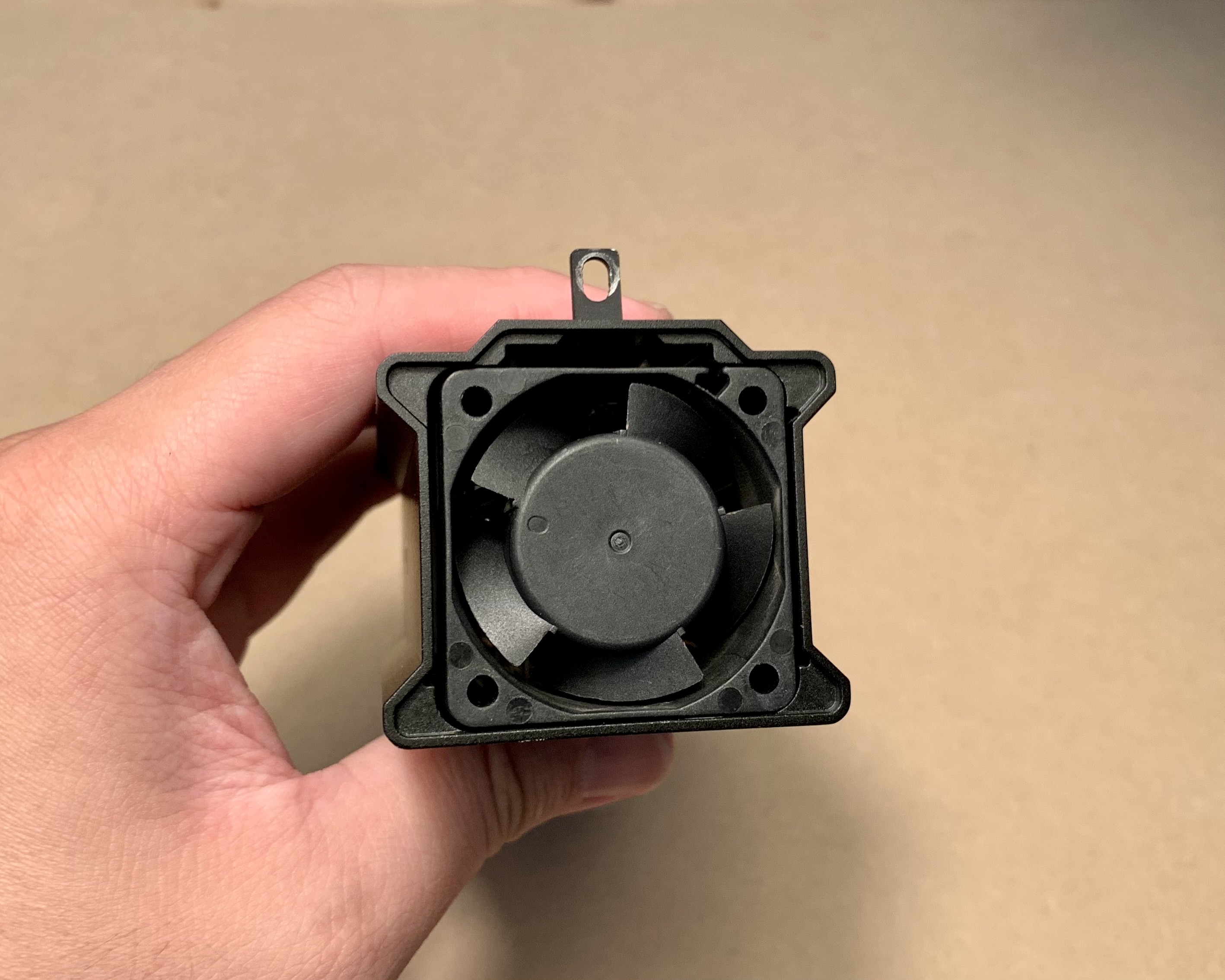

2. Retire la cubierta y extraiga el ventilador.

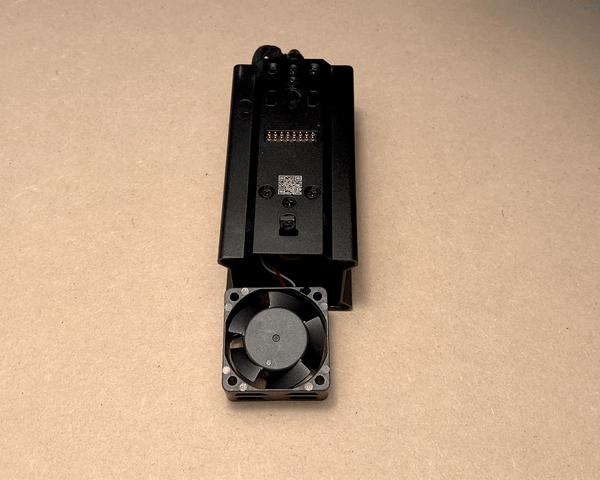

3. Utilice el aire comprimido para eliminar el polvo del ventilador.

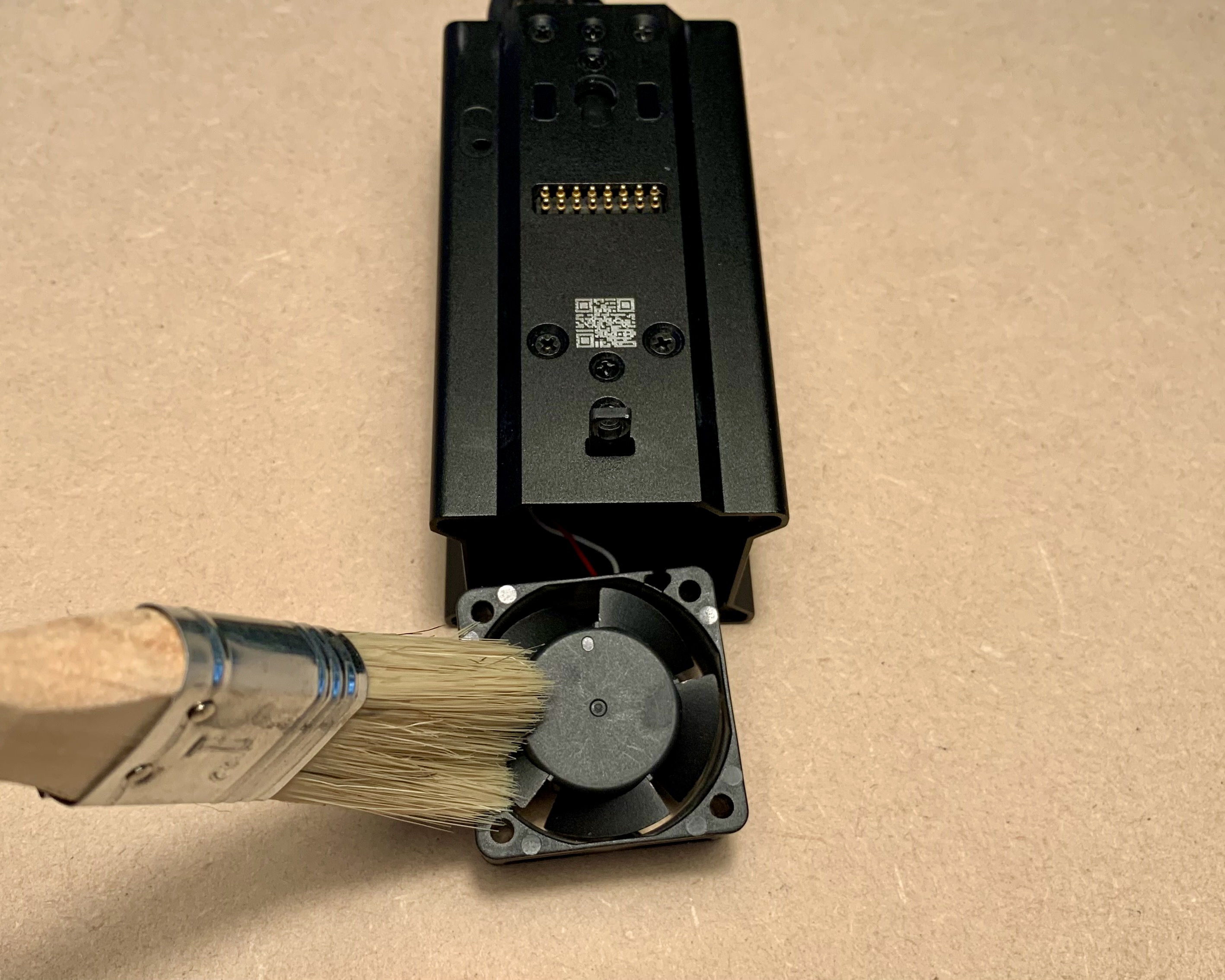

   Utilice el cepillo para limpiar el polvo restante.

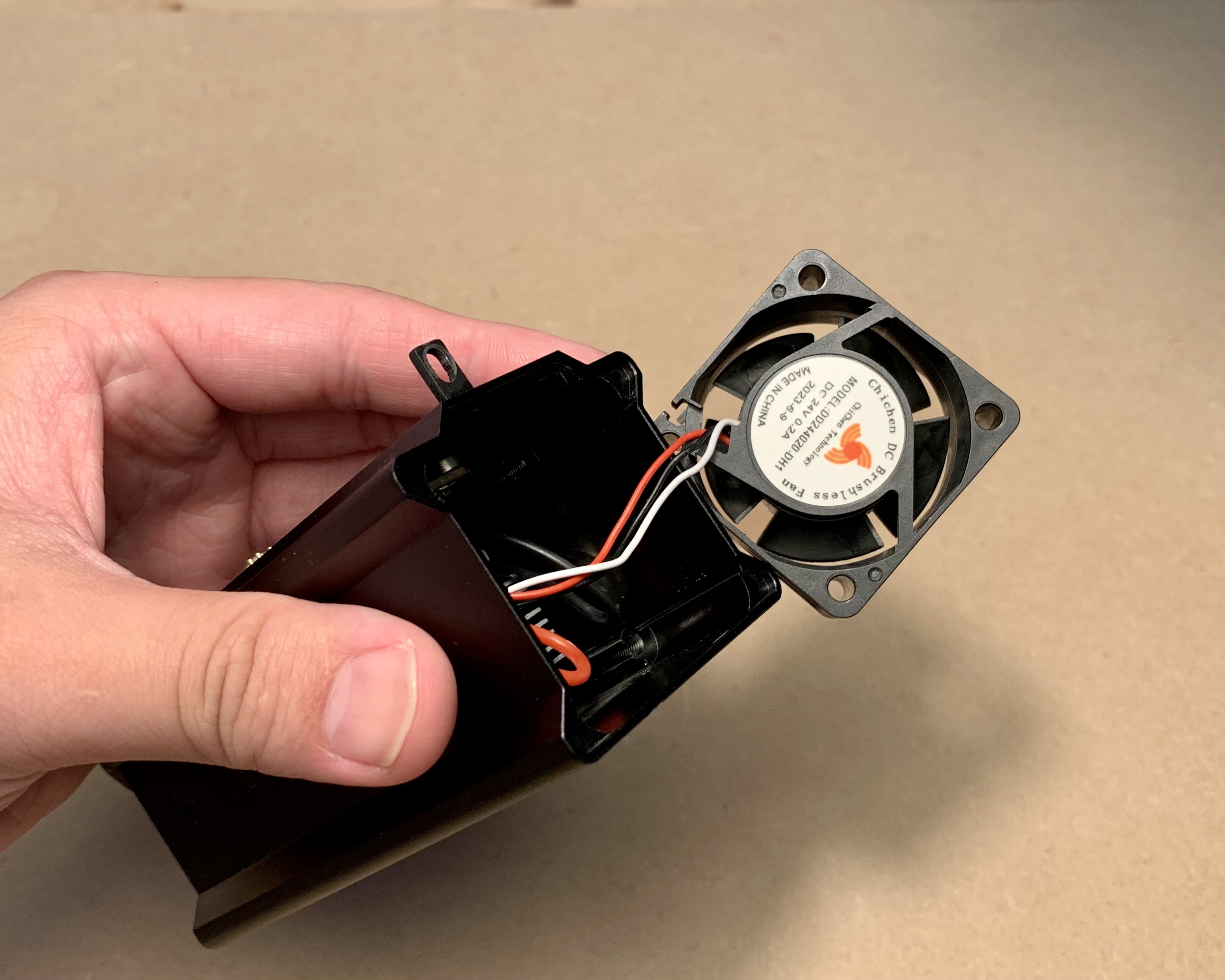

4. Instale el ventilador y tenga en cuenta el cable y la dirección. (La etiqueta debe estar orientada hacia abajo). Al manipular el ventilador, tenga cuidado de no pellizcar los cables para evitar daños.

B. Limpieza de la lente de enfoque

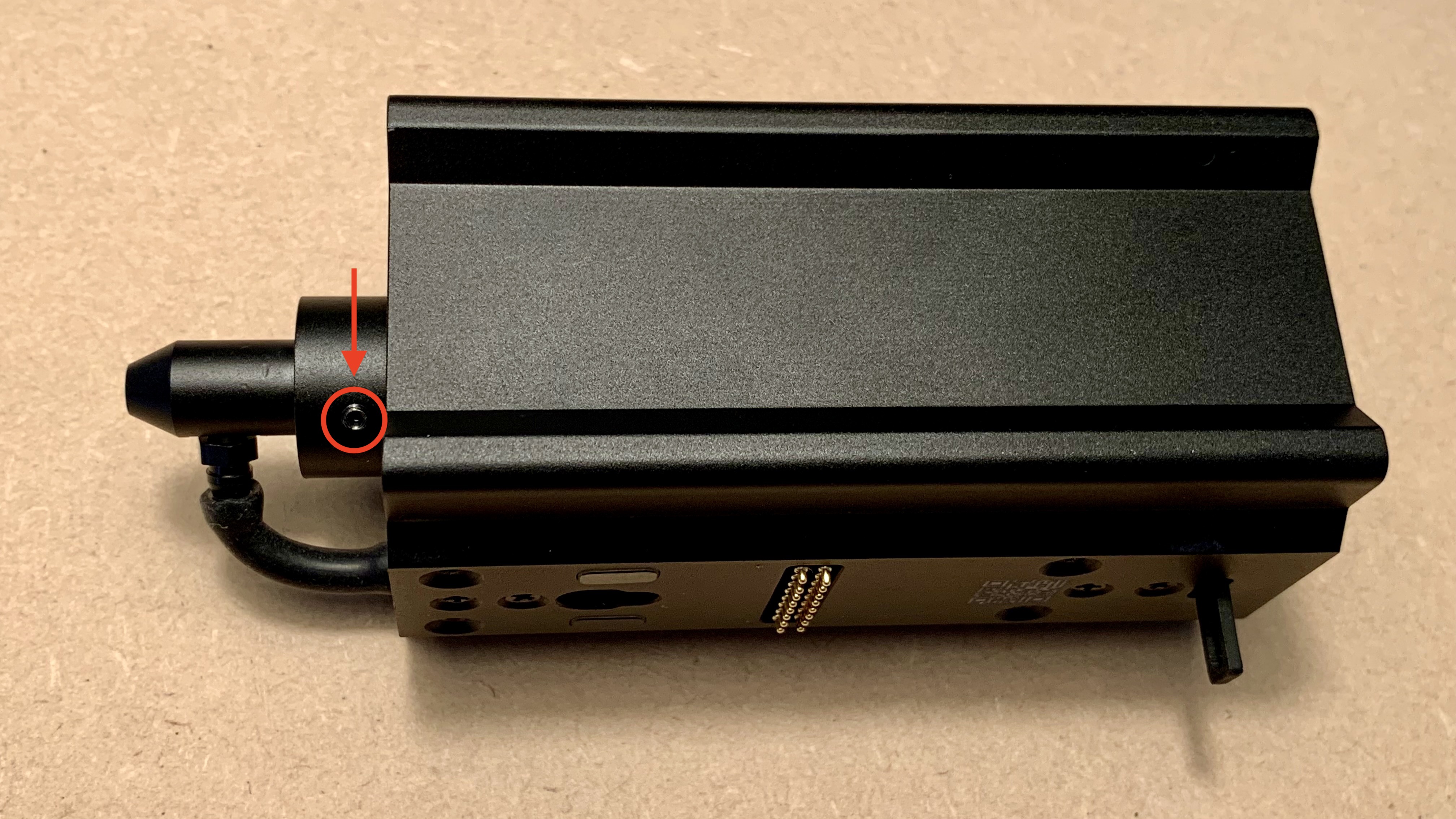

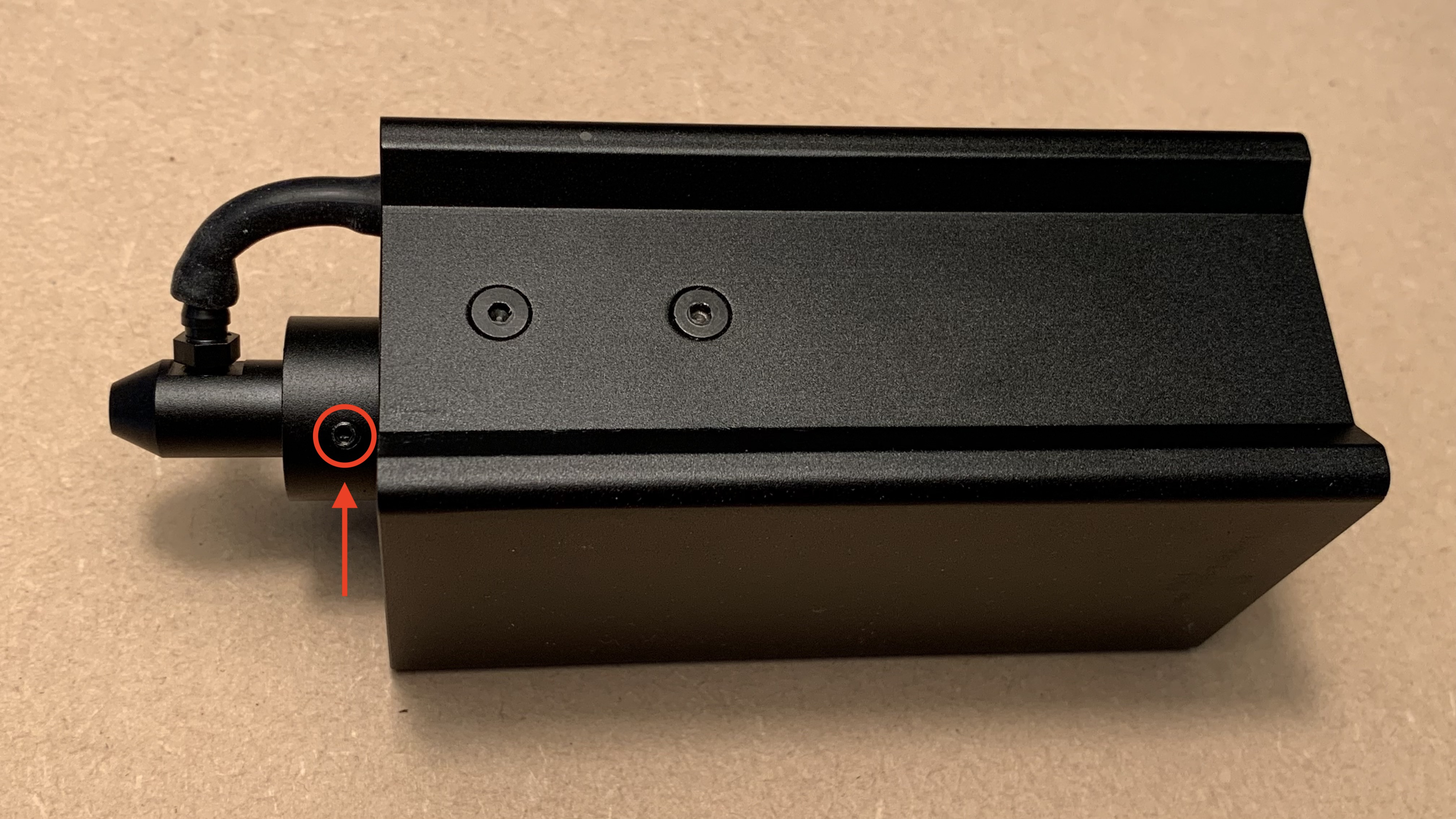

1. Utilice la llave hexagonal de 1.5mm para quitar los dos tornillos de la boquilla.

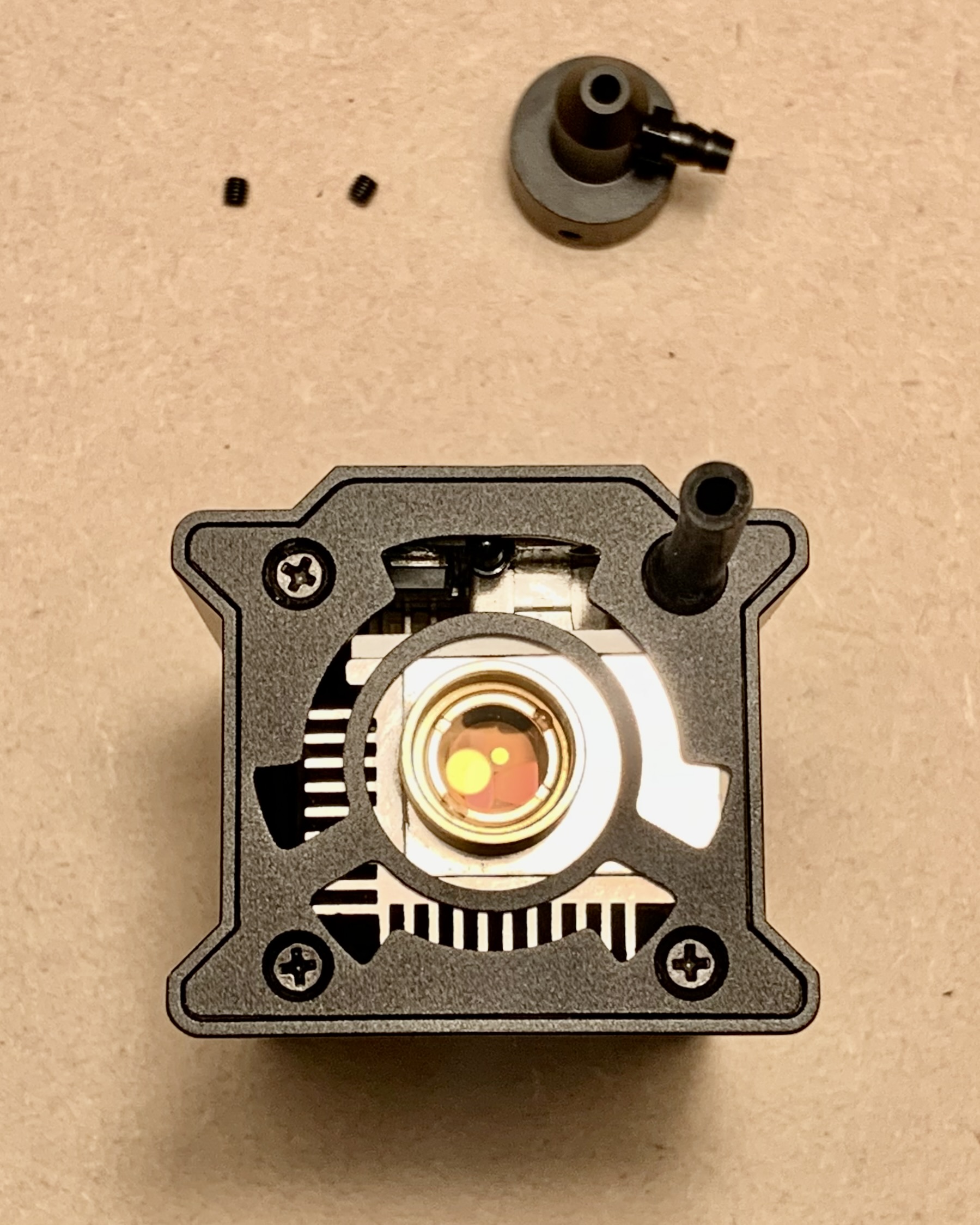

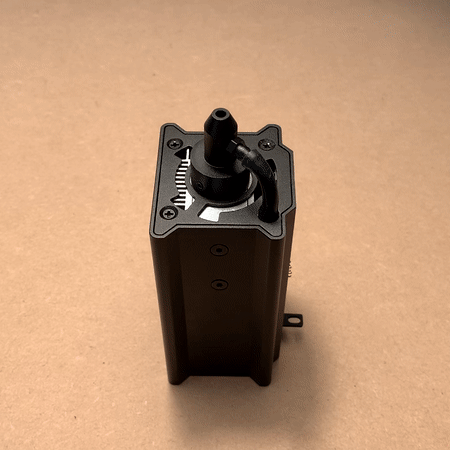

2. Retire la manguera de aire y la boquilla.

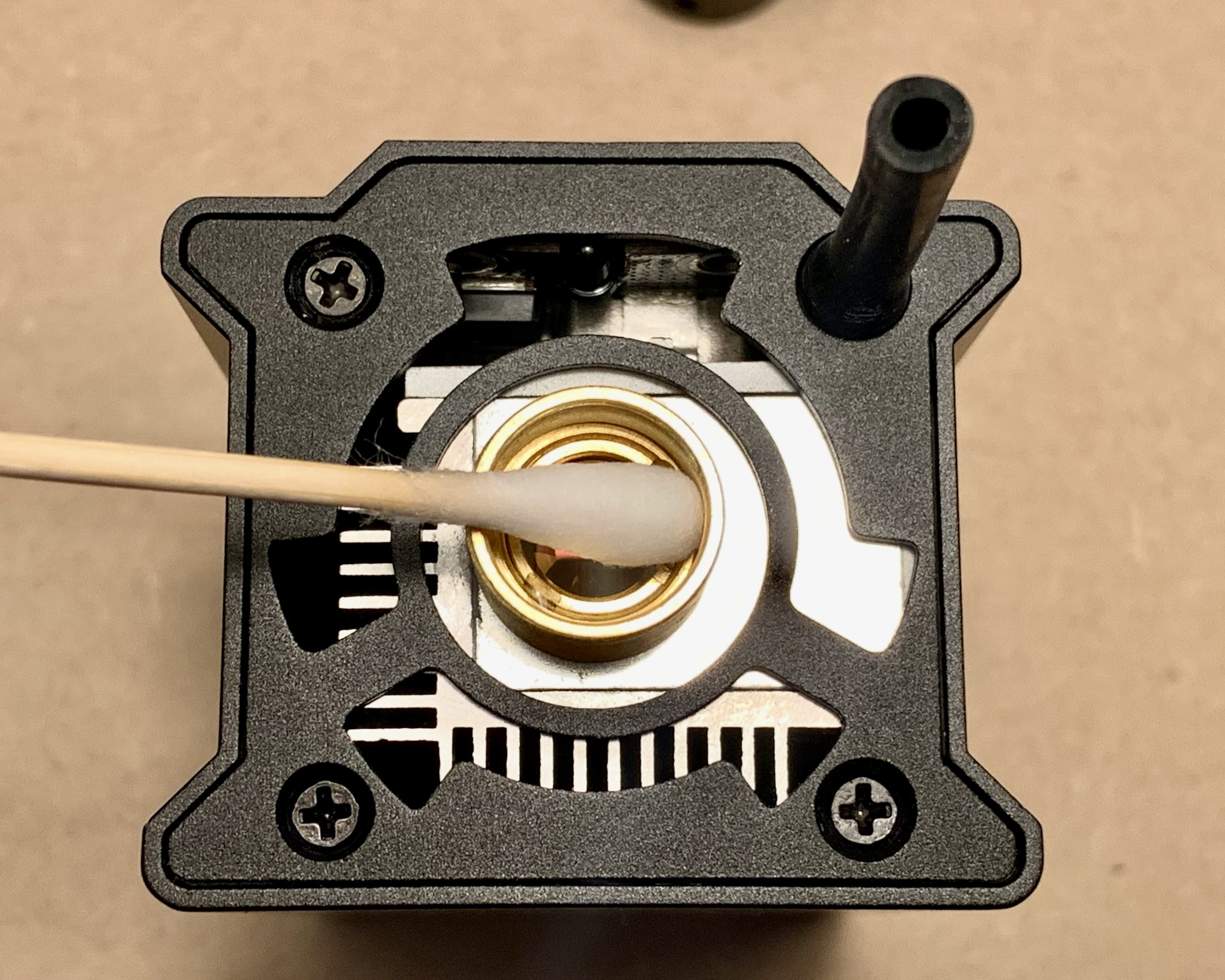

3. Utilice un bastoncillo de algodón con una pequeña cantidad de alcohol para limpiar la lente de enfoque.


4. Vuelva a instalar la manguera de aire y la boquilla.

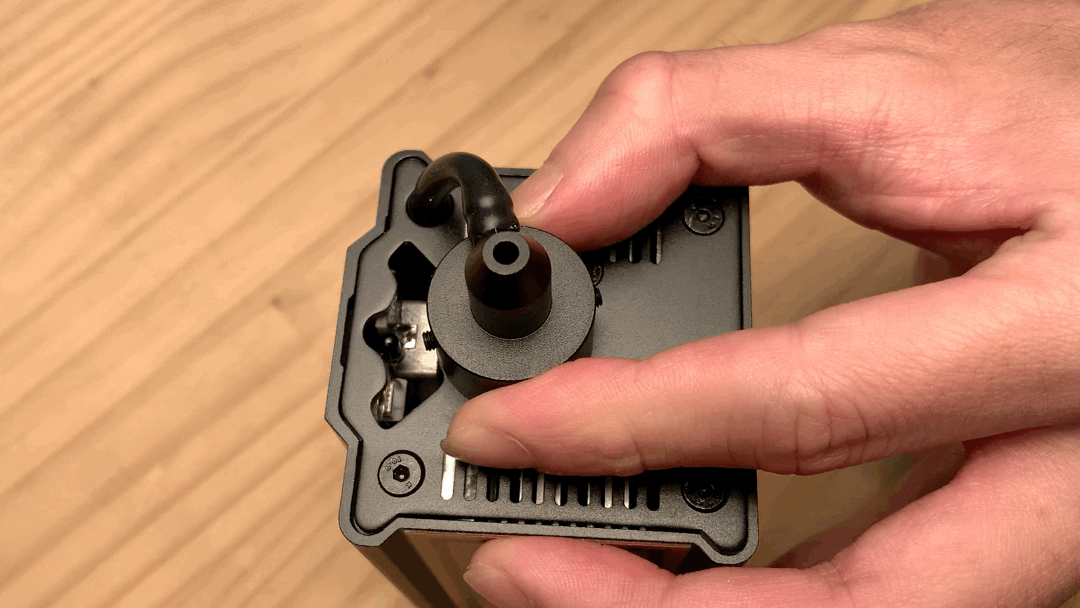

   ⚠︎ Aviso: Al volver a atornillar el tornillo de la boquilla, atorníllelo hasta que haya resistencia y la boquilla no se afloje, como se muestra en el video a continuación. No utilice demasiada fuerza para evitar dañar la boquilla.

C. Limpieza de los pines pogo

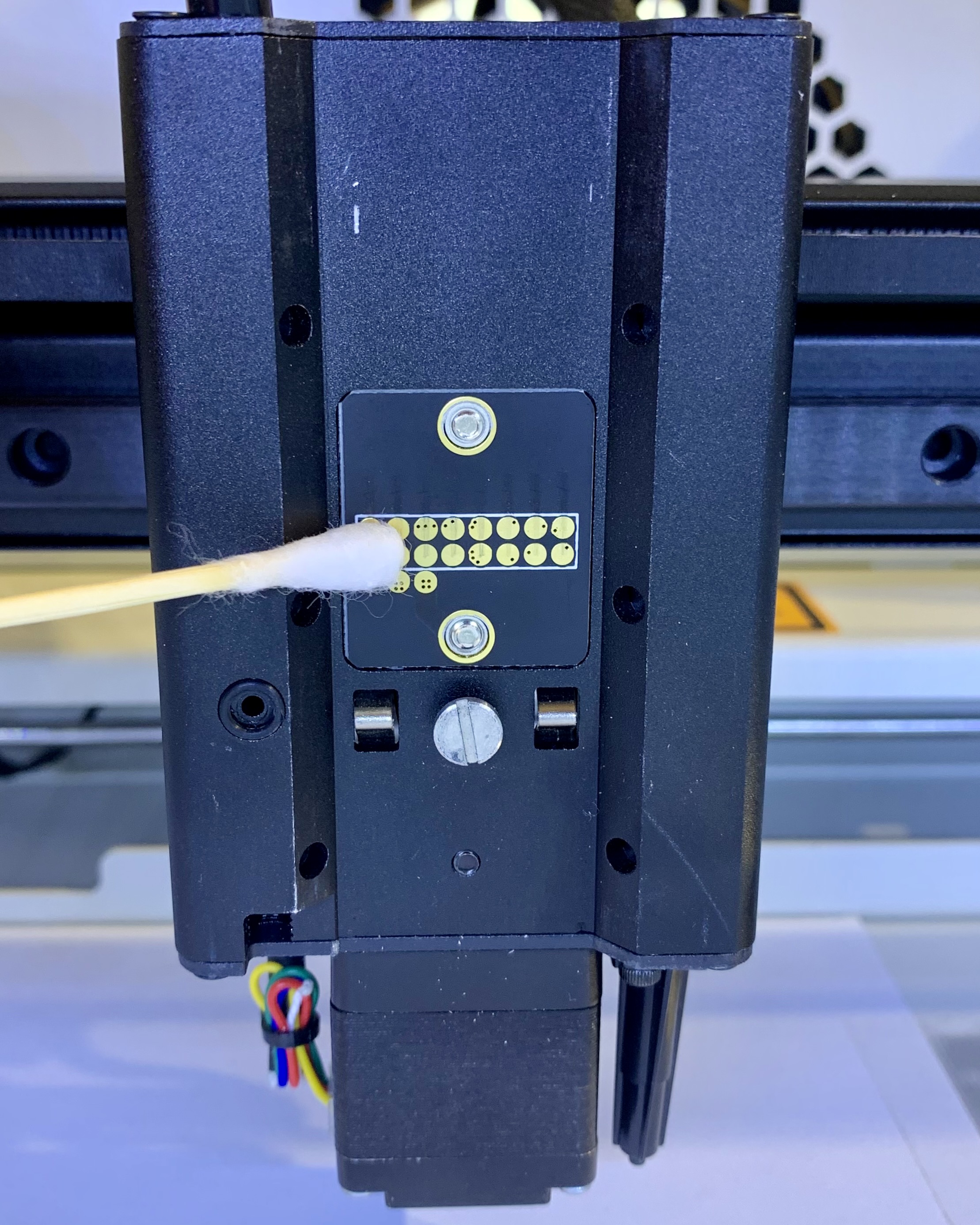

Utilice un bastoncillo de algodón con una pequeña cantidad de alcohol para limpiar los pines pogo en el adaptador del módulo.
