Guía de sustitución de la placa base del Beam Air Pro

Paso 1 - Apague la máquina y desconecte el cable de alimentación.

Paso 2 - Abra las cuatro hebillas y retire la cubierta superior.

⚠︎ Aviso: Preste atención a la posición de sus dedos para evitar pellizcos al abrir las hebillas.

Paso 3 - Retire los filtros

Consulte los primeros tres segundos del vídeo para retirar los filtros.

Paso 4 - Retire la cubierta inferior

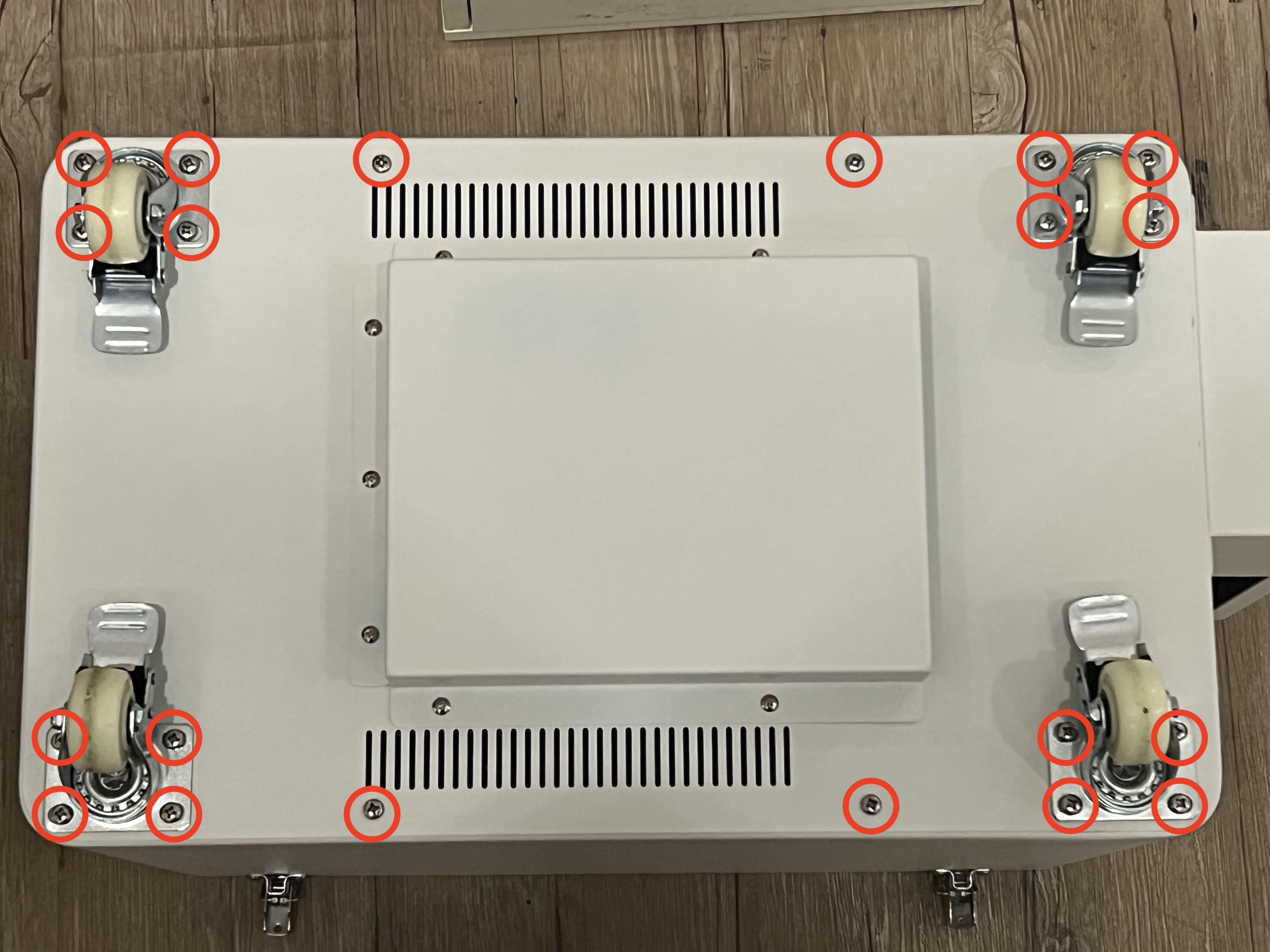

Voltee el Beam Air Pro y use un destornillador Phillips para desatornillar los 20 tornillos y retirar la cubierta inferior y los rodillos.

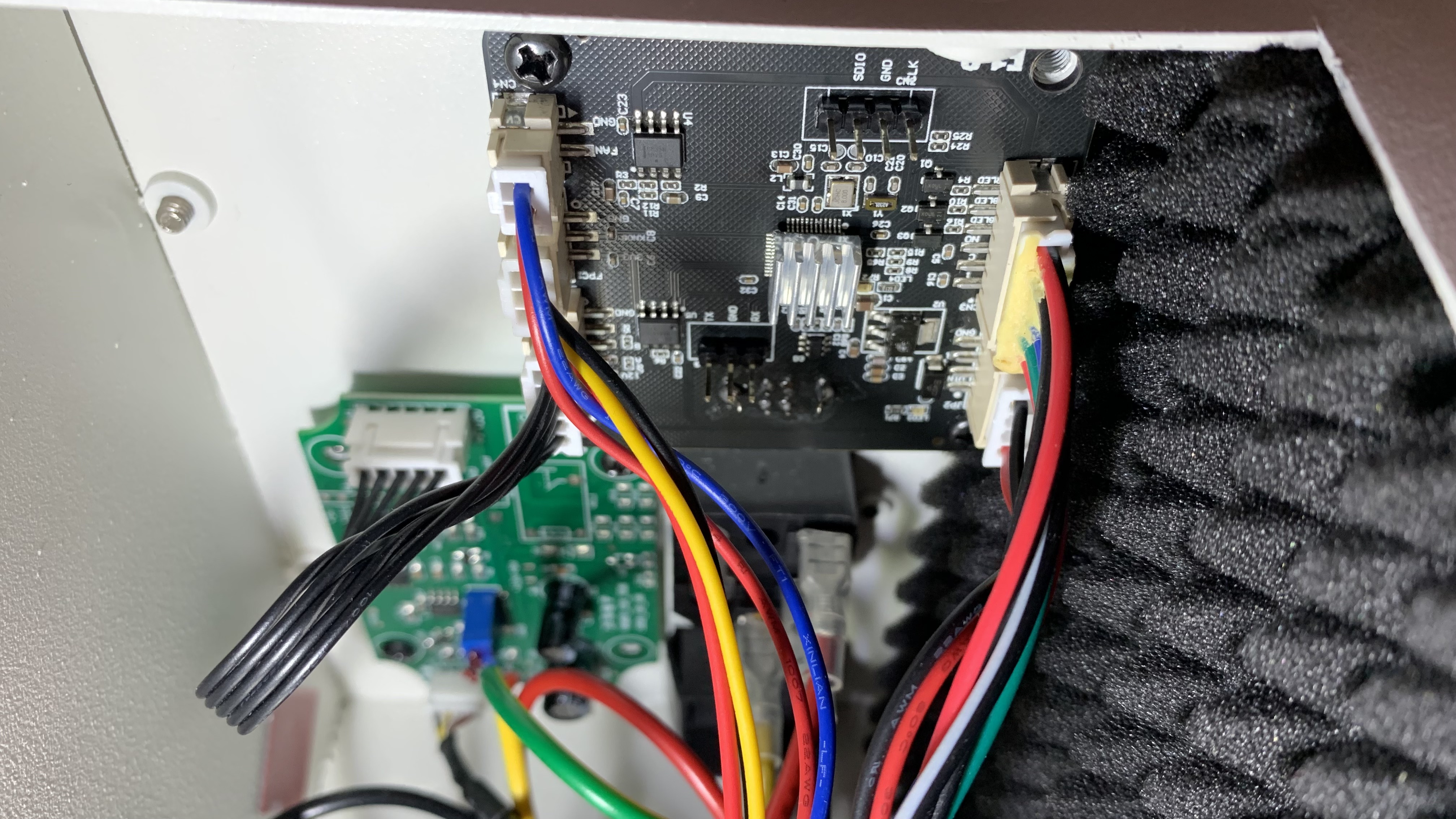

Paso 5 - Retire los cables y tornillos de la placa base

Retire los cables

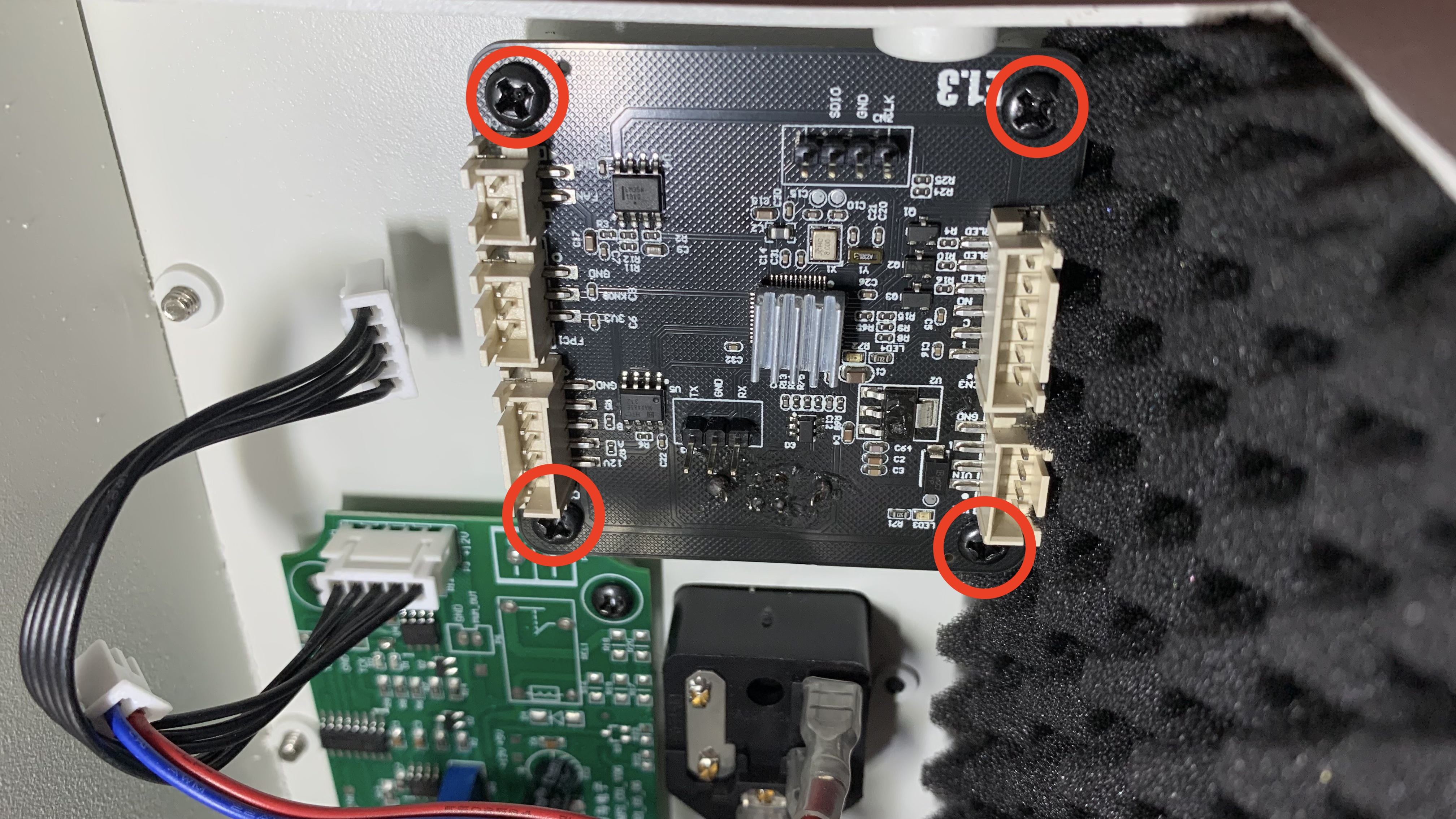

Use un destornillador Phillips para desatornillar los cuatro tornillos.

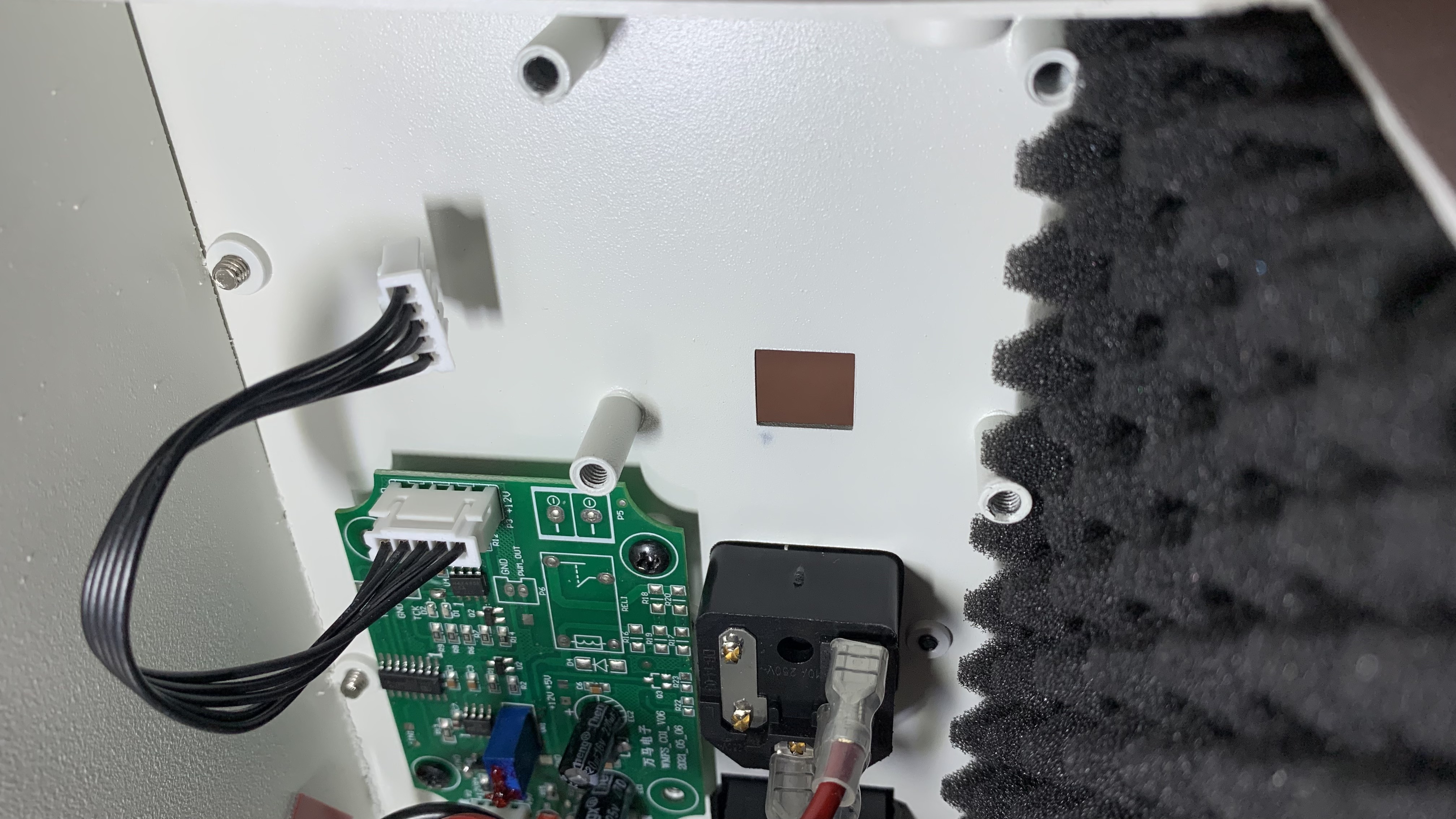

Paso 6 - Retire la placa base

Paso 7 - Instale la nueva placa base

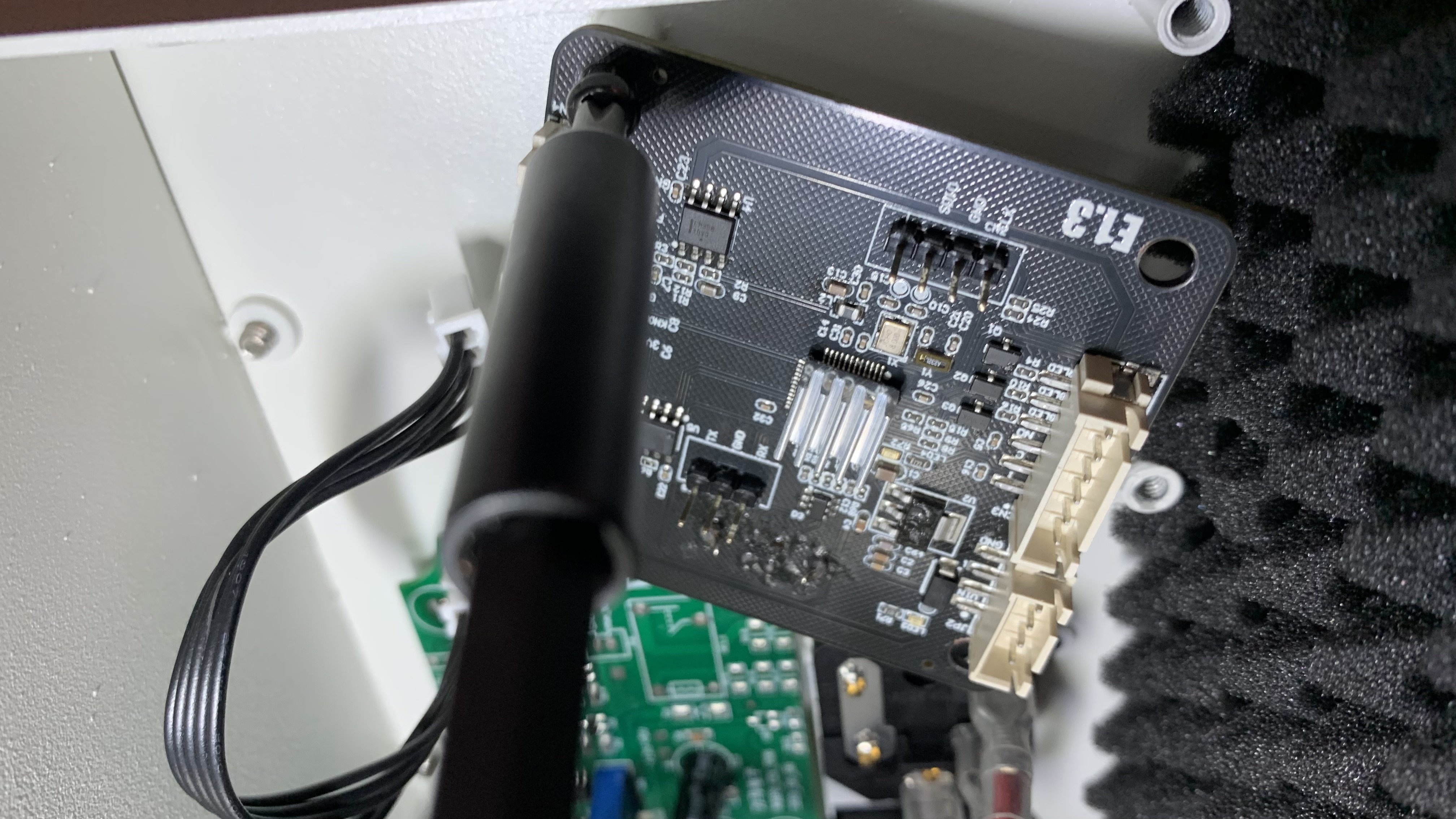

Atornille uno de los tornillos de fijación de la placa base hasta la mitad.

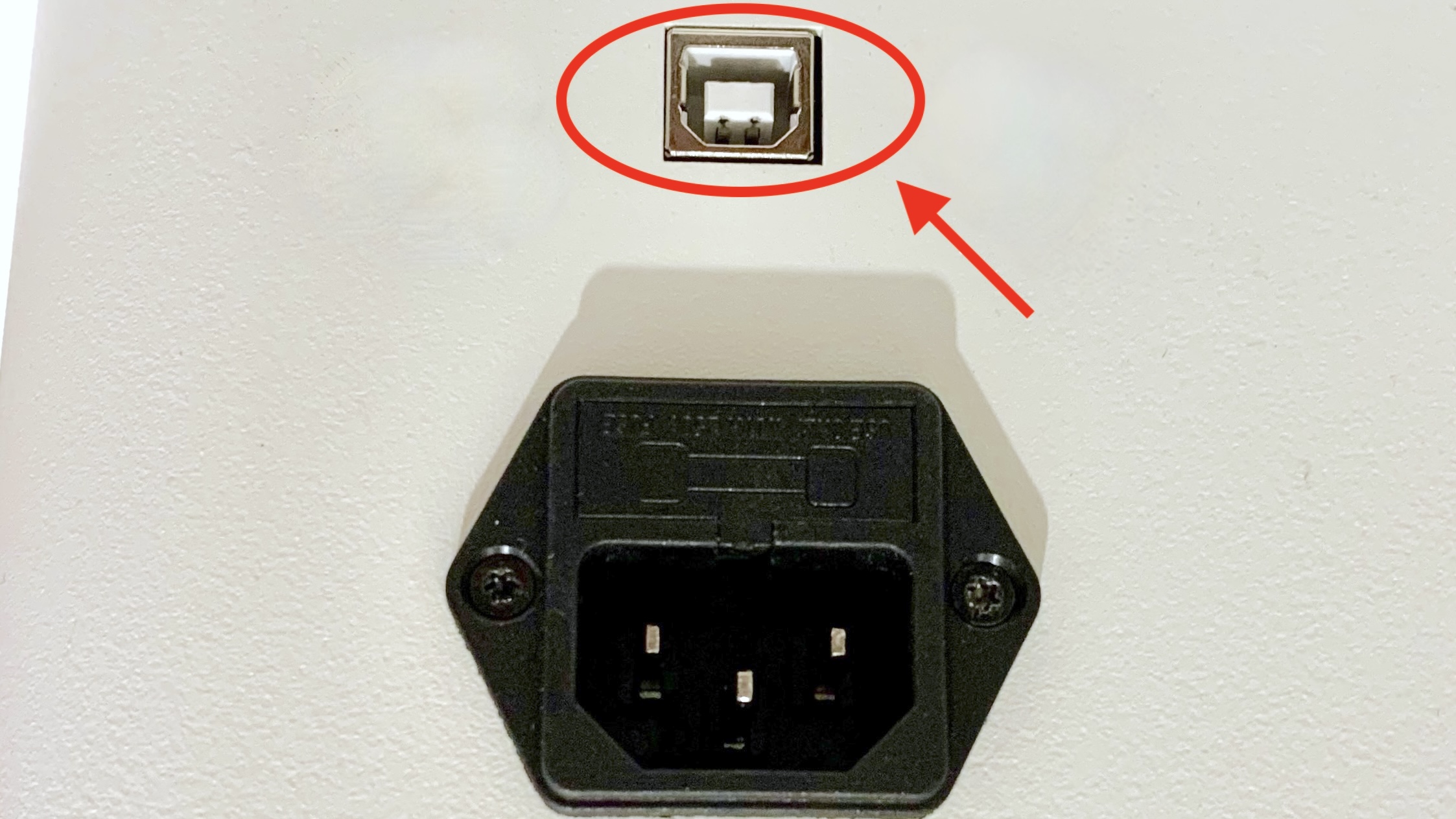

Alinee el conector USB-B en la parte posterior de la placa base con el orificio del chasis y, a continuación, atornille los tornillos diagonales para fijar la posición de la placa base.

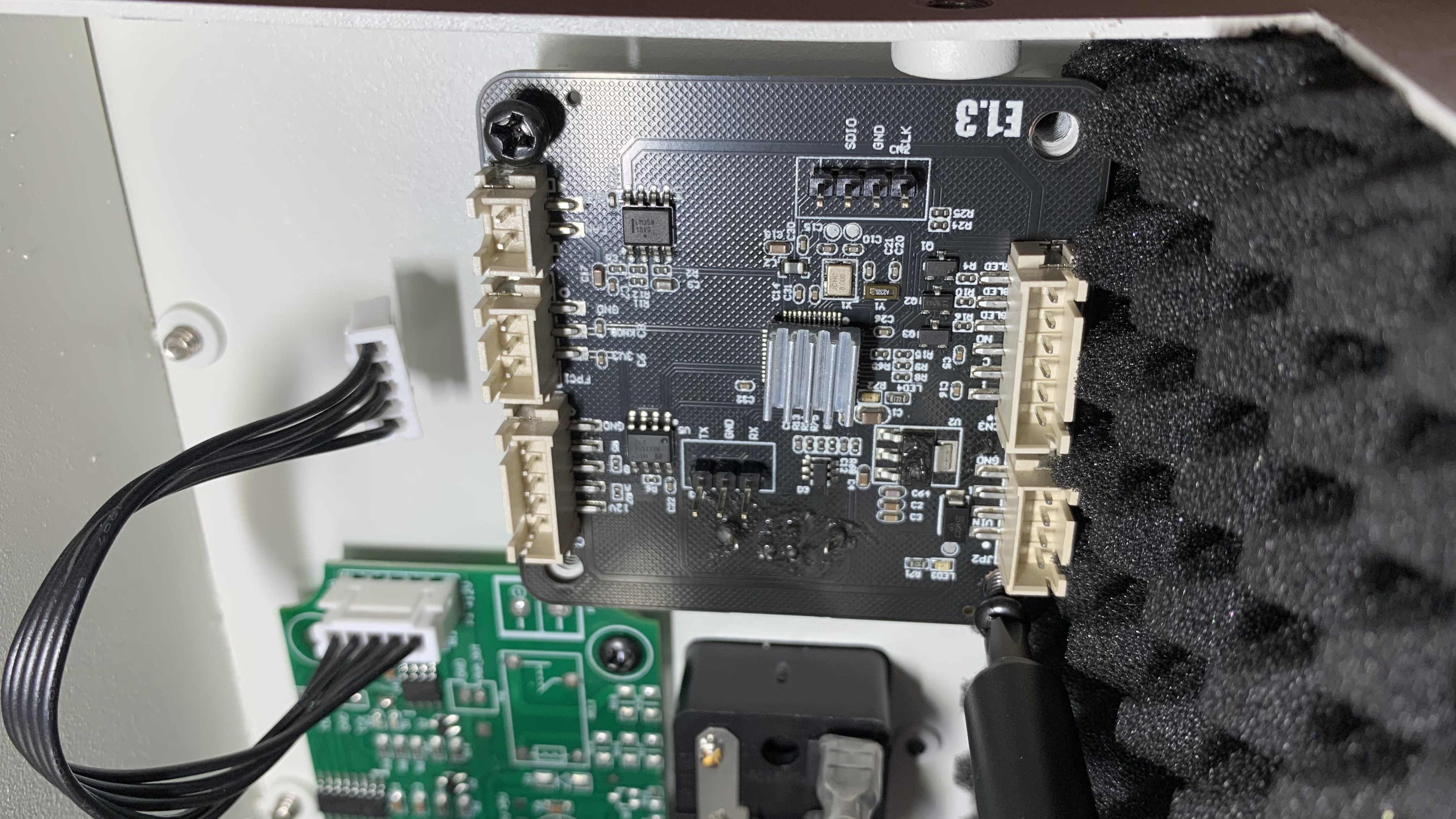

Atornille los cuatro tornillos para fijar la placa base.

Conecte todos los cables.

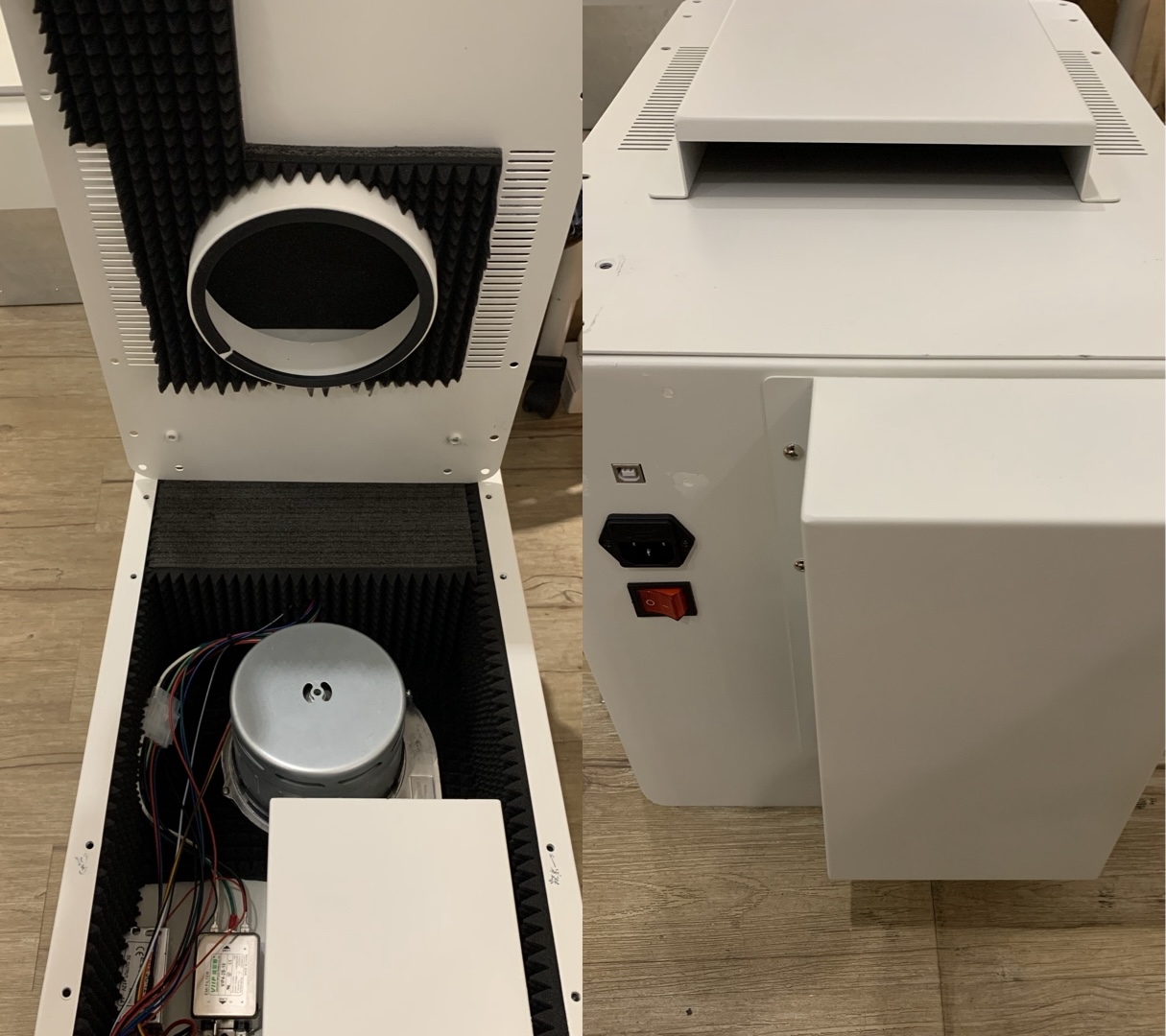

Paso 8 - Instale la cubierta inferior

Confirme la orientación e instale la cubierta.

Use un destornillador Phillips para atornillar los 20 tornillos y fijar la cubierta inferior y los rodillos.
