HEXA - Sustitución del sensor del cajón

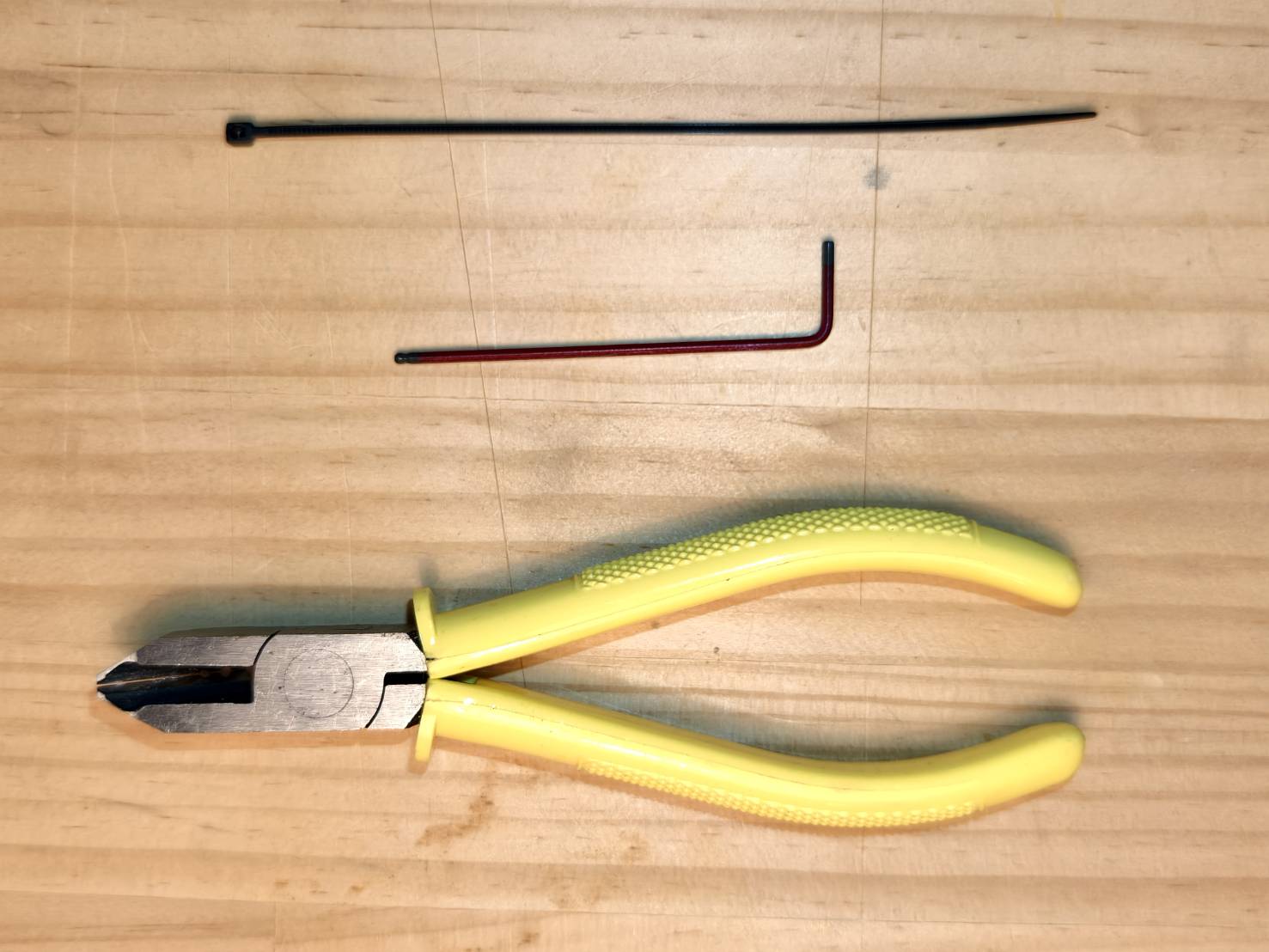

Herramientas

• Llave Allen de 2 mm
• Alicates de corte diagonal o tijeras
• Brida

Paso 1

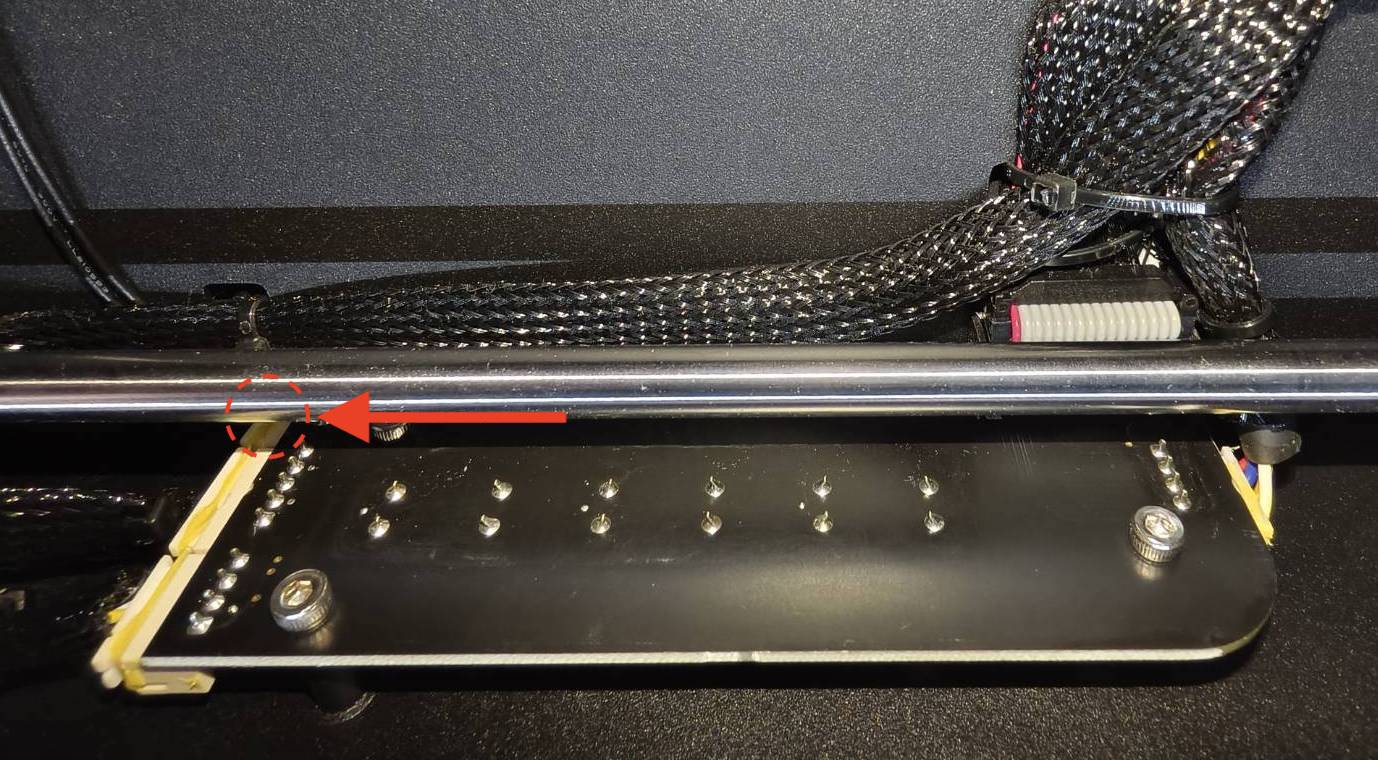

Desconecte el cable del sensor del cajón de la placa del botón de autoenfoque.

Paso 2

Corte la brida.

Paso 3

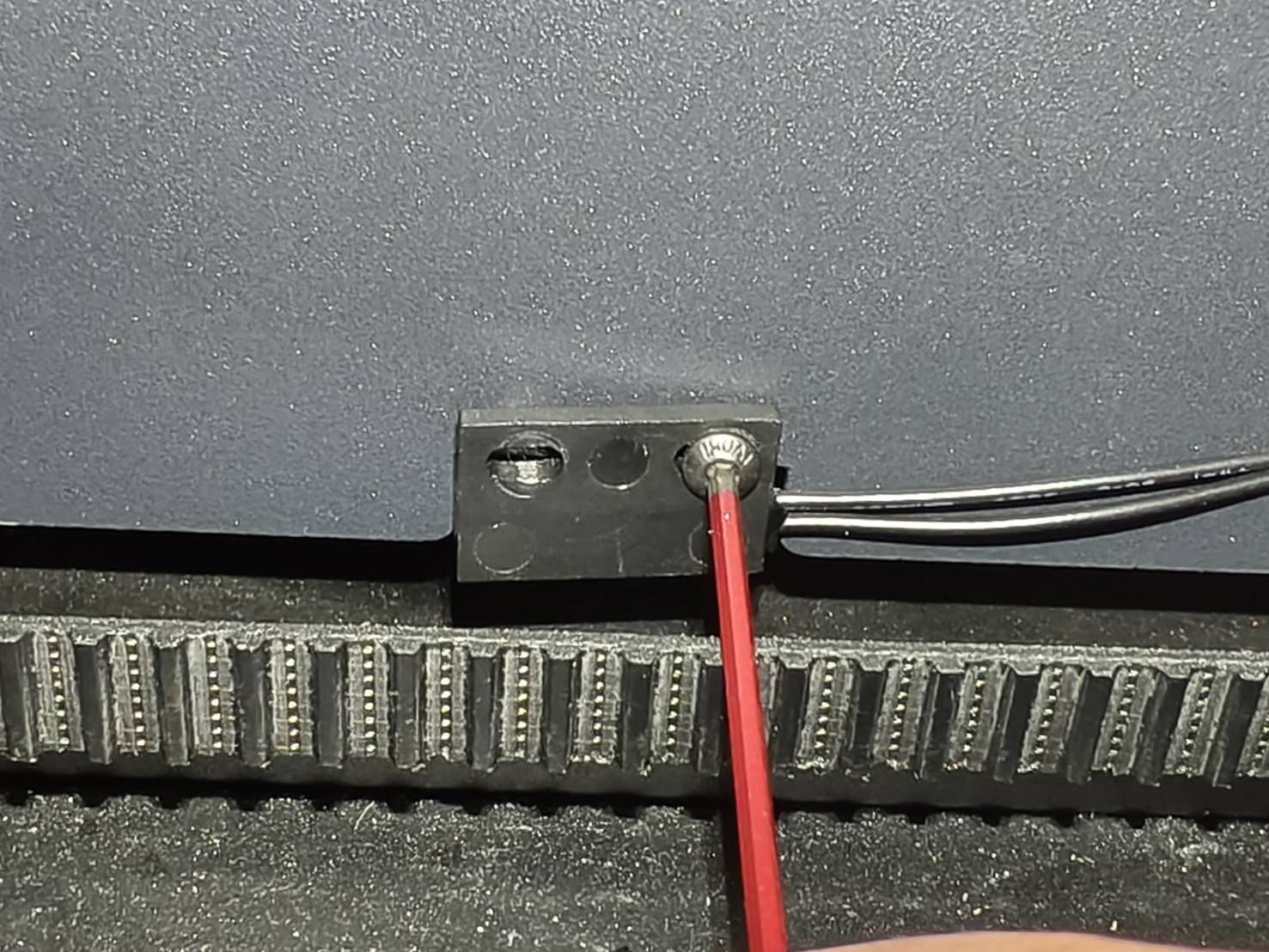

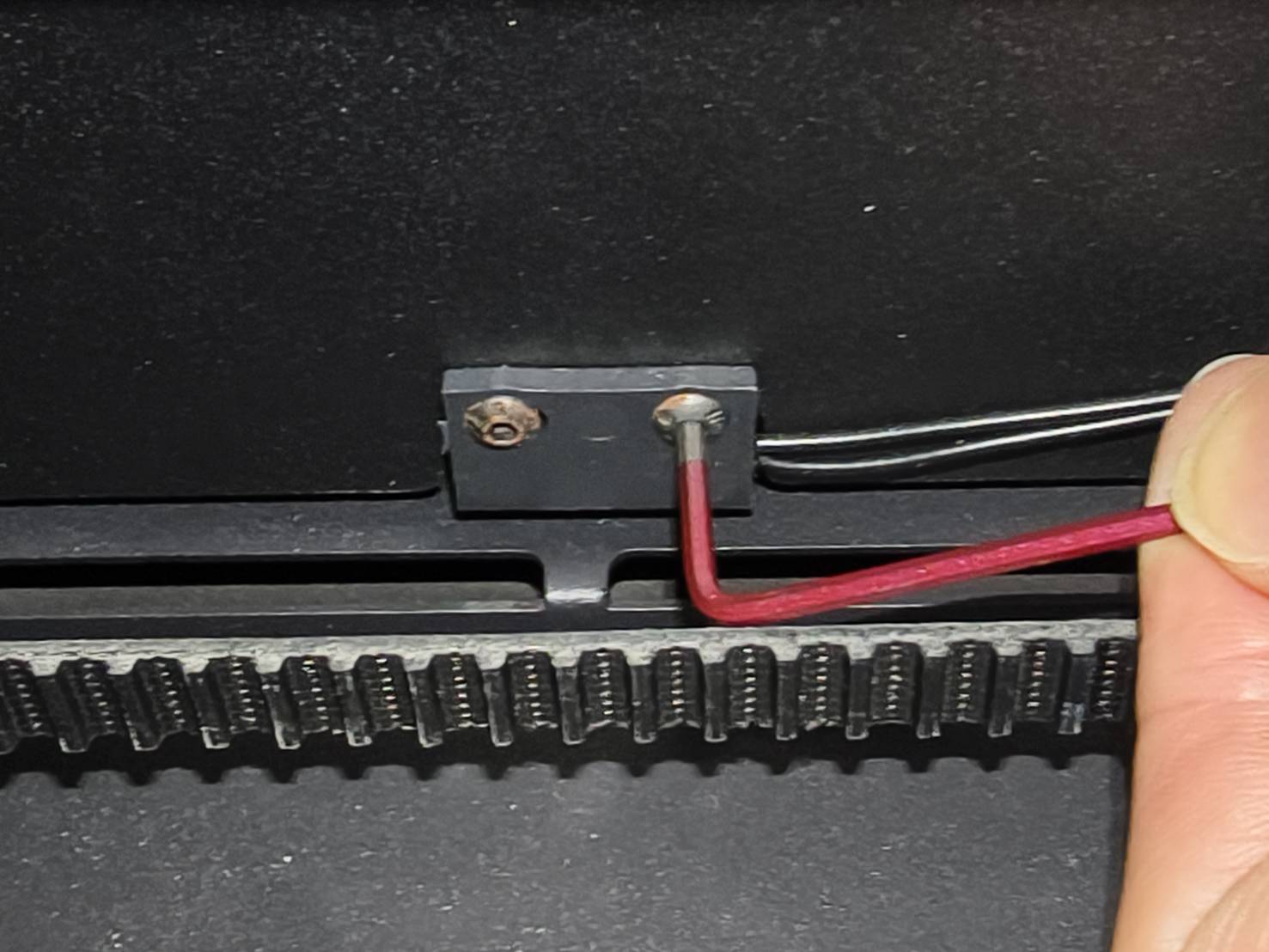

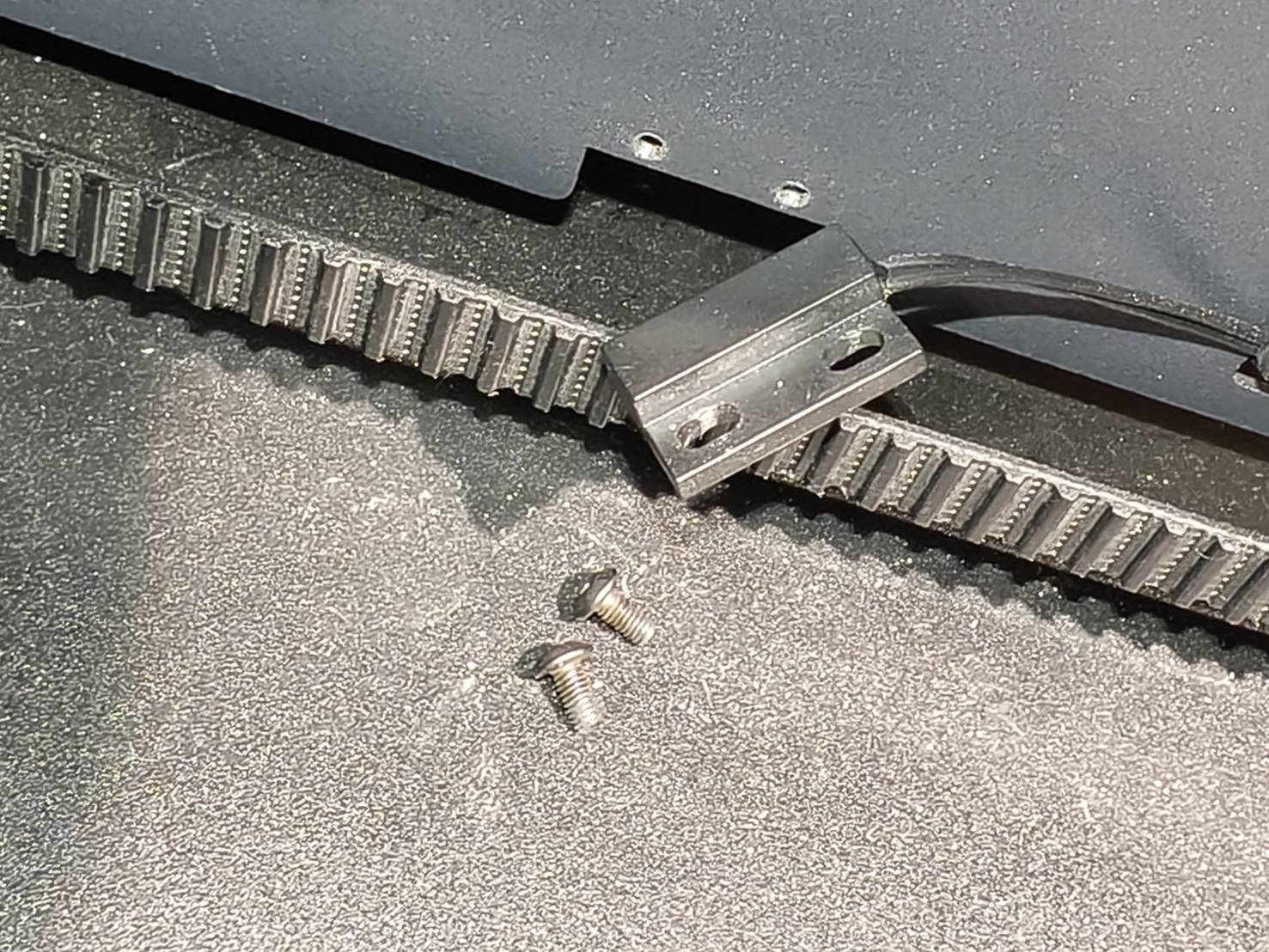

Desenrosque estos dos tornillos y podrá retirar completamente el sensor del cajón.

Paso 4

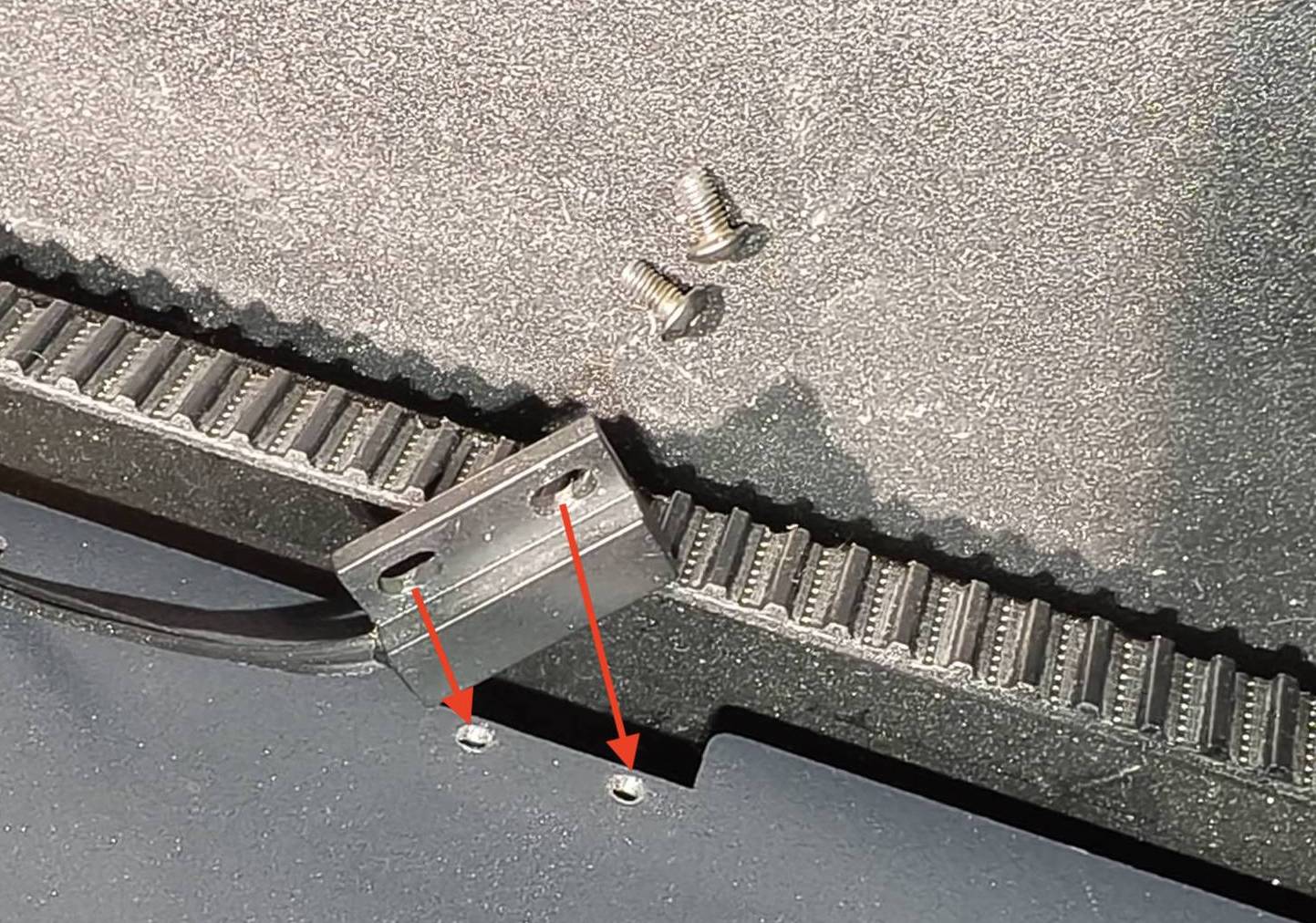

Fije el nuevo sensor en su posición y asegúrese de que la orientación sea la misma que se muestra en la imagen siguiente.

Paso 5

Conecte el cable del sensor del cajón a la placa del botón de autoenfoque.

Paso 6

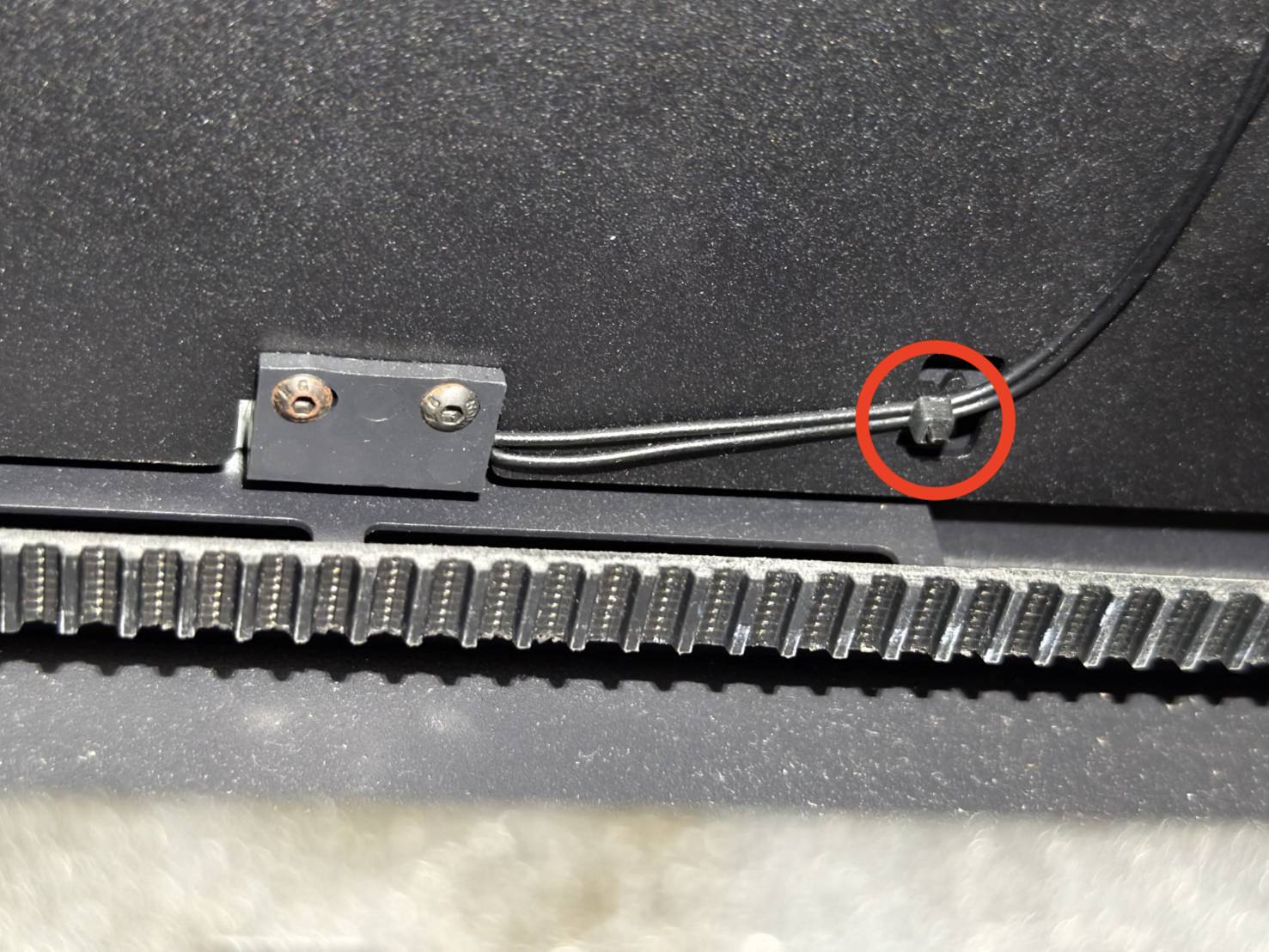

Utilice una brida para fijar el cable.
