HEXA - Sustitución del interruptor redondo (color plata)

FLUX Support Team

26 de marzo de 2025 09:04
Actualización

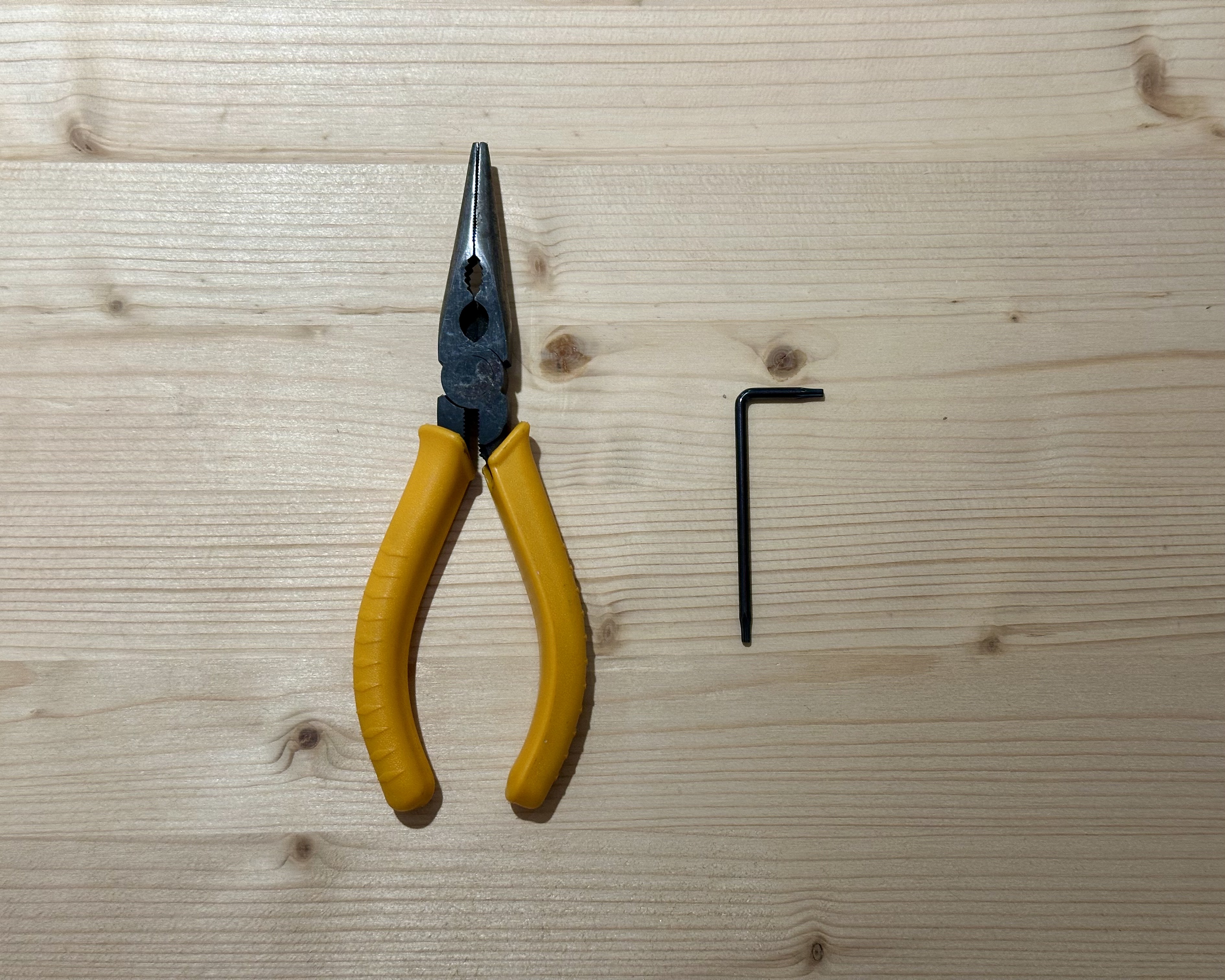

Herramientas

1	Alicates
2	Destornillador Torx T8

Paso 1

Apague la máquina y retire los ocho tornillos de la cubierta lateral.

Paso 2

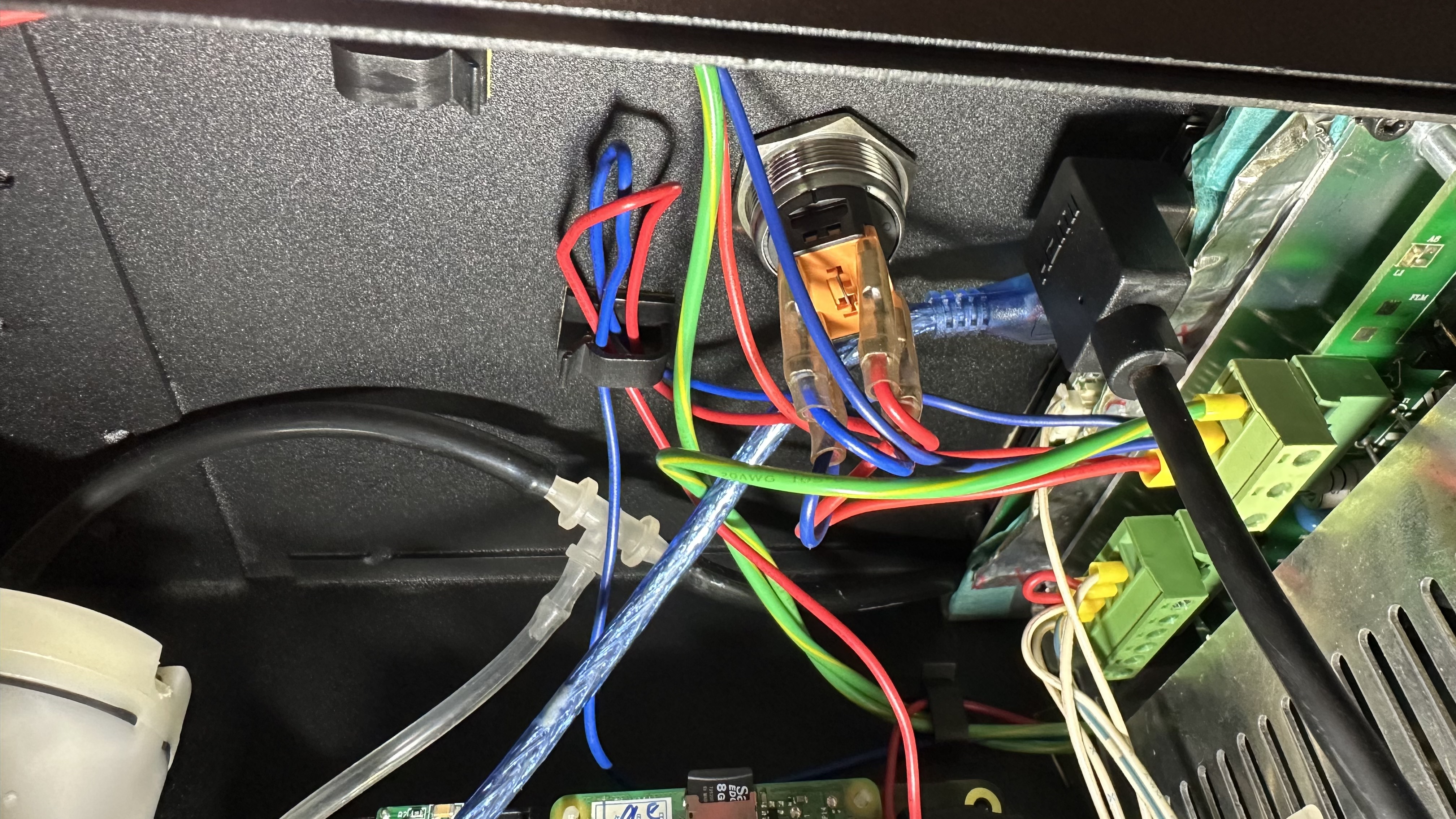

Tome una fotografía de la disposición de los cables en el interruptor para consultarla posteriormente.

Paso 3

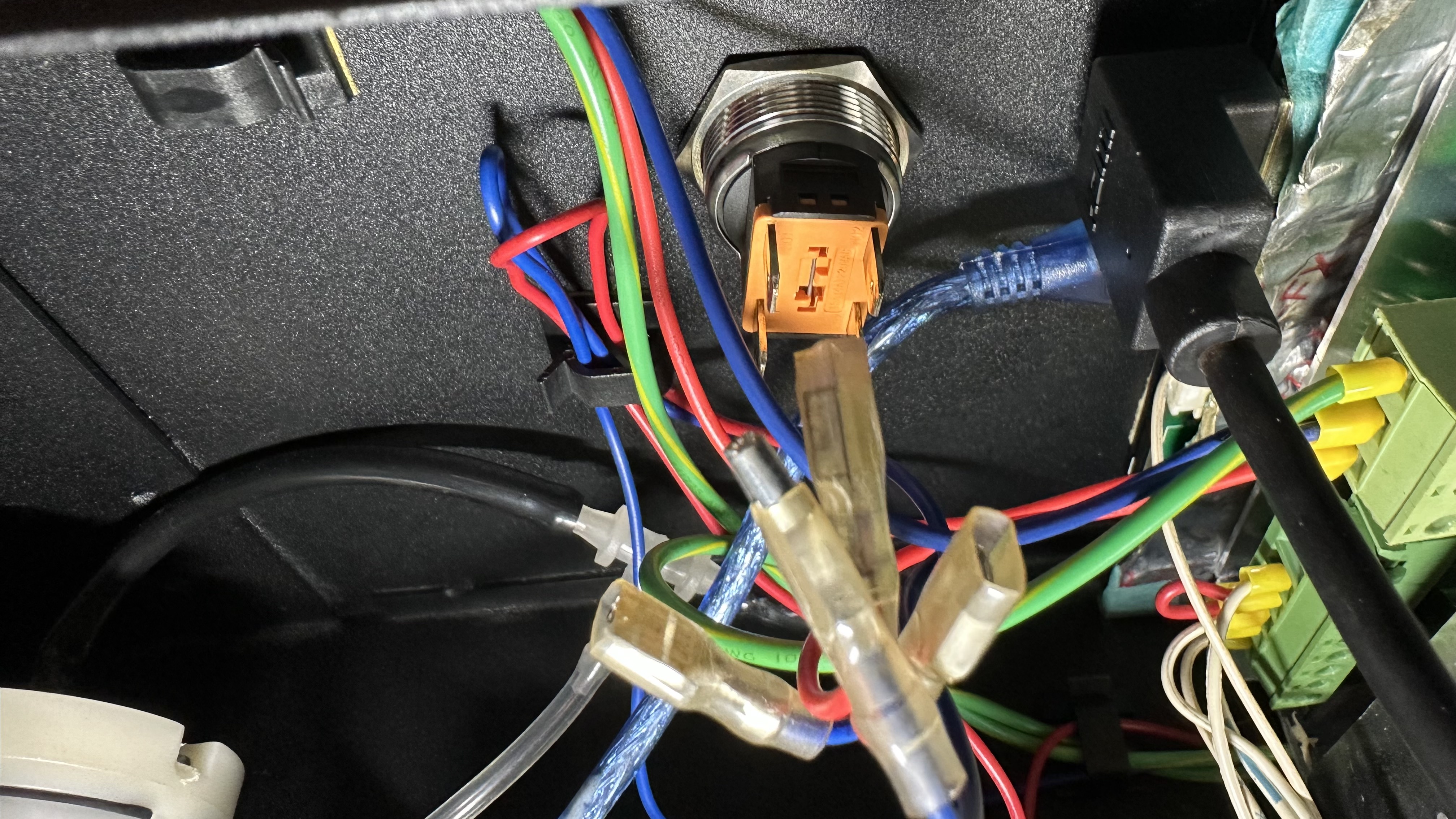

Desconecte los cables.

Paso 4

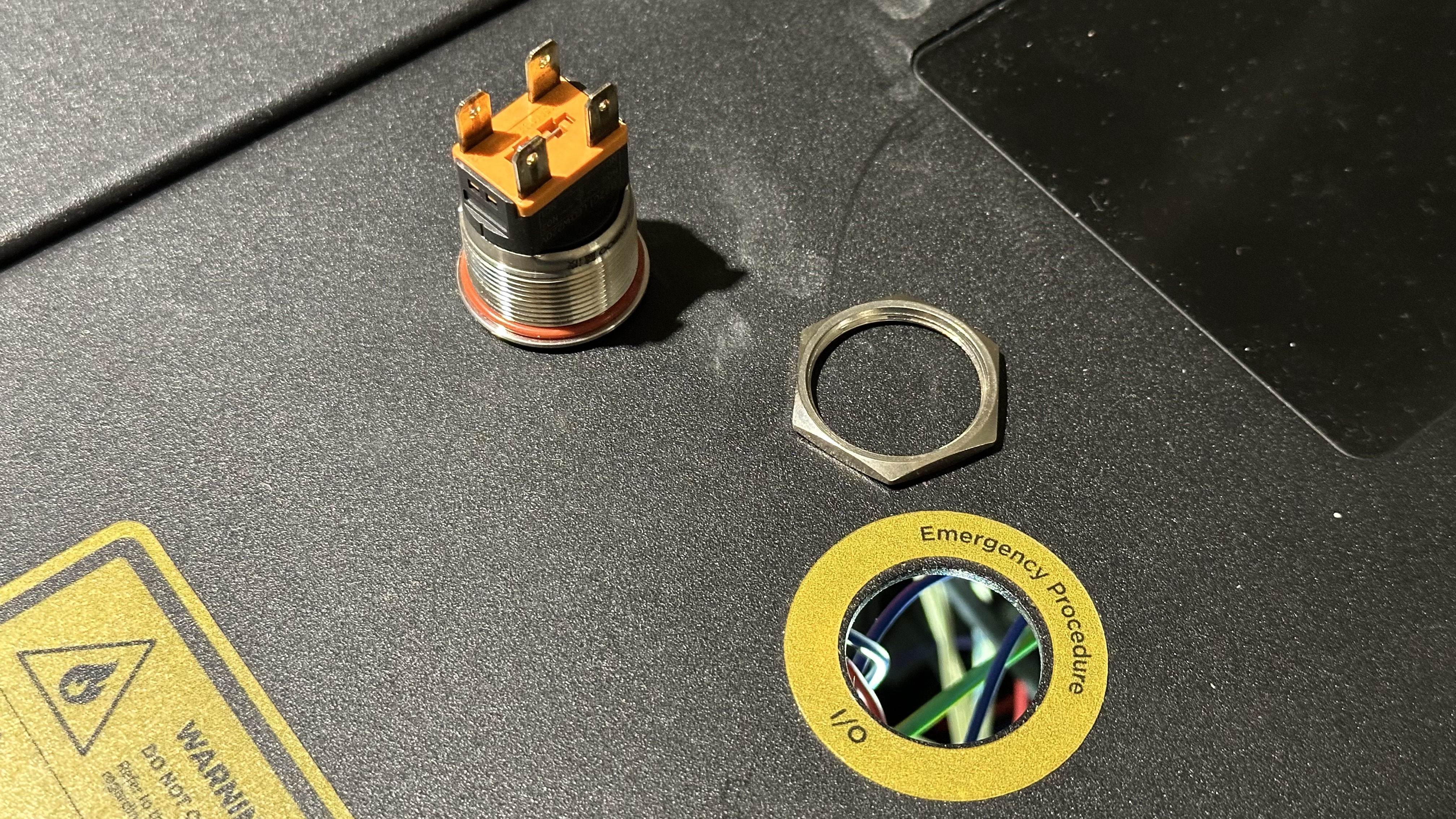

Retire el interruptor redondo desenroscando la tuerca que lo sujeta. Photo on 2025-3-4 at 4.11 PM.jpg

Paso 5

Instale el nuevo interruptor redondo atornillando la tuerca de sujeción. Photo on 2025-3-4 at 4.11 PM.jpg

Paso 6

Conecte los cables a los terminales del interruptor.

Asegúrese de que los cables del mismo color estén conectados en los mismos lados (solo izquierda y derecha).

Ejemplo correcto	Ejemplos incorrectos

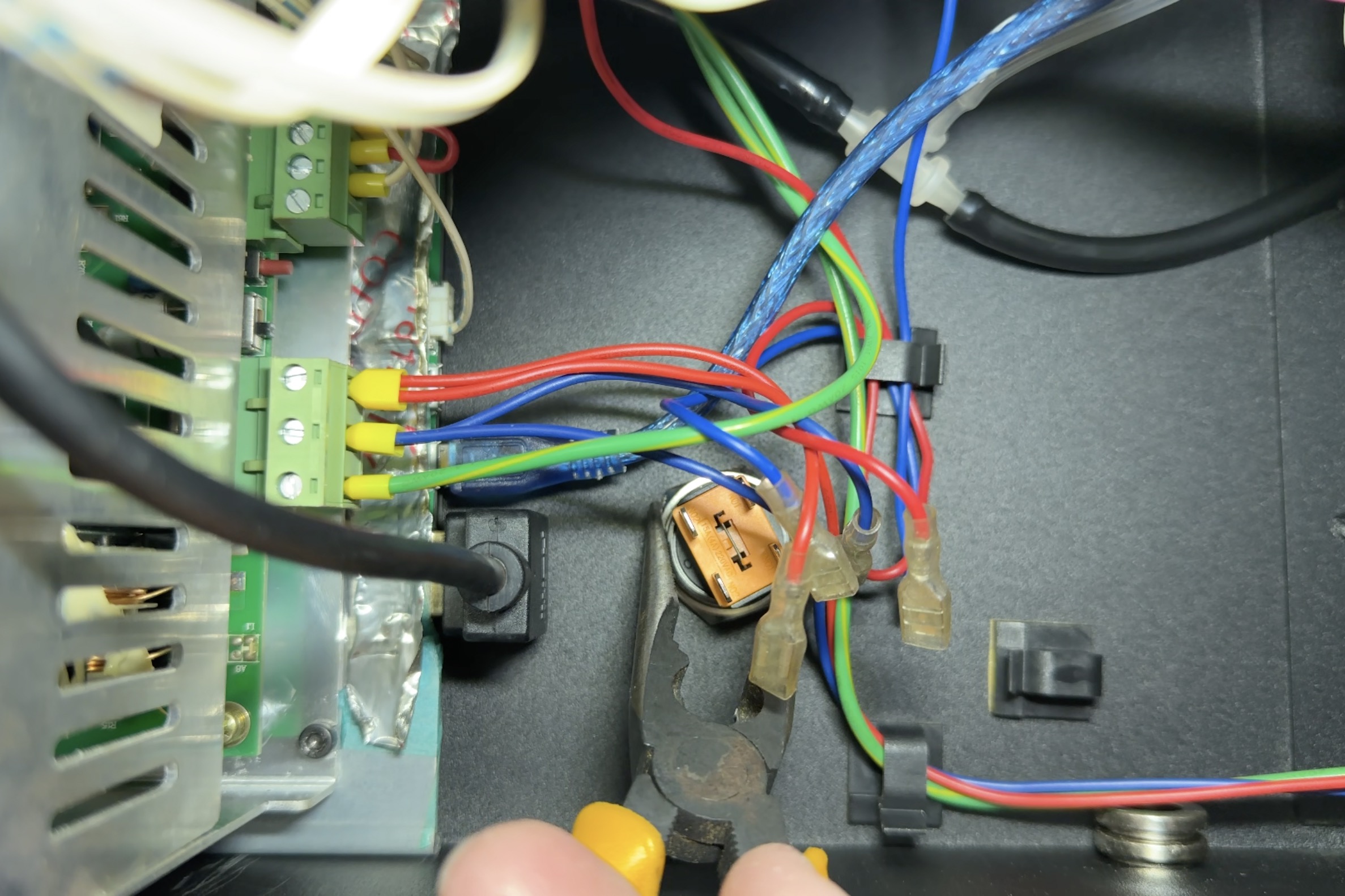

Después de conectar y asegurar que las posiciones de los colores sean correctas, utilice los alicates para fijar los cables de manera segura.

Advertencia:
La máquina puede sufrir daños si conecta los cables en las posiciones incorrectas.
Por lo tanto, antes de pasar al siguiente paso, asegúrese y vuelva a confirmar que las posiciones de los cables sean como en los ejemplos correctos mostrados anteriormente.

Paso 7

Cierre la cubierta lateral y apriete el tornillo.
