FLUX Ador LSO -koulutus

Johdanto

FLUX Adorin turvallinen käyttö edellyttää koulutettua laserturvallisuusvastaavaa (LSO). FLUX on laserturvallisuusasiantuntijoiden avulla suunnitellut nämä FLUX Ador LSO -koulutusmateriaalit auttaakseen sinua täyttämään LSO-velvollisuutesi ja varmistaakseen, että käytät FLUX Adoria turvallisesti.



Ensimmäisessä asiakirjassa, FLUX Ador LSO -koulutuksessa, on kolme osaa:

• Ensimmäisessä osiossa "FLUX Adorin turvallinen käyttö" kuvataan menettelyt turvallisen käytön varmistamiseksi.
• Toisessa osiossa "Laserturvallisuusvastaavan velvollisuudet" kuvataan roolisi FLUX Adorin laserturvallisuusvastaavana.
• Kolmannessa osiossa "Tietoa lasereista ja laserturvallisuudesta" kuvataan yleistä tietoa lasereista ja laserturvallisuudesta sekä lasereihin liittyviä määräyksiä.

Toinen asiakirja, "FLUX Ador -laserturvallisuusohjelma", on laserturvallisuusohjelma-asiakirja, jonka voit FLUX Adorin LSO:na ottaa käyttöön.

Kolmas asiakirja, "FLUX Ador -laserin vakiotoimintamenettelyt", on SOP-asiakirja, jonka voit ottaa käyttöön osana FLUX Ador -laserturvallisuusohjelmaa.

Neljäs asiakirja, "Varoitusmerkki", on kyltti, jota voit halutessasi käyttää SOP:ssa kuvattuna vaatimustenmukaisuustoimenpiteenä, jos päätät olla käyttämättä FLUX Adoria luokan 1 olosuhteissa.



FLUX Adorin turvallinen käyttö:

Luokan 1 olosuhteet

FLUX Ador on luokan 4 laser. Tietyt varotoimet voivat kuitenkin luoda laserin ympärille "luokan 1 olosuhteet". Luokan 1 olosuhteet tarkoittavat, että olosuhteet eivät pysty tuottamaan haitallisia säteilytasoja normaalin käytön aikana.

Tämä tarkoittaa, että jos päätät käyttää Ador-jatkoalustaa alla kuvatussa läpivientittömässä kokoonpanossa, lisäsuojia, kuten suojalaseja, kylttejä ja varoitusvaloja, ei tarvita.

Kuitenkin myös luokan 1 olosuhteissa jokaisen FLUX Adorin käyttäjän on luettava käyttöopas ja noudatettava kaikkia FLUX-sovelluksen ohjeita.



Ador-jatkoalustan läpivientiton kokoonpano

Ador-jatkoalustan läpivientiton kokoonpano on saatavilla FLUX Adoriisi.

Läpivientittömässä kokoonpanossa alustan etu- ja takakehykset asennetaan ja ne toimivat säteen esteinä läpivientiaukoille.

Kun FLUX Adorin läpivientitoimintoa ei käytetä, nämä voidaan ruuvata tiukasti kiinni sulkemaan etu- ja taka-aukot. Katso alla olevat kuvat.

Kun Ador-jatkoalusta on asennettu kokoonpanoon ilman läpivientiä ja kaikkia käyttöoppaan sekä FLUX-ohjelmiston (Beam Studio) ohjeita noudatetaan, vallitsevat luokan 1 olosuhteet. Tällöin muita laserturvallisuustoimenpiteitä ei tarvita käyttöoppaan ja Beam Studio -ohjelmiston ohjeiden noudattamisen lisäksi.





Käyttö luokan 1 olosuhteiden ulkopuolella

Jos FLUX Adoria ei käytetä luokan 1 olosuhteissa, olet vastuussa turvallisen käytön varmistamisesta. Toimitettu SOP ei mahdollista turvallista käyttöä luokan 4 olosuhteissa, joten laserturvallisuusvastaavan (LSO) on laadittava tähän soveltuva SOP. Lopullinen vastuu sen määrittelystä, kuvaamisesta ja valvonnasta SOP:n avulla on LSO:lla, ja laseroperaattori vastaa vaatimustenmukaisuuden ja turvallisen käytön varmistamisesta. Luokan 4 SOP:n keskeisiä elementtejä voivat olla:



• Asianmukaiset suojalasit
  FLUX Ador ei toimita suojalaseja, mutta soveltuvat lasit voi ostaa erikseen FLUXilta. Lisätietoja saat ottamalla yhteyttä osoitteeseen support@flux.com, vierailemalla FLUX-verkkokaupassatai tutustumalla FLUX-ohjekeskukseen.



• Varoituskyltti
  Asianmukainen laserturvallisuuskyltti sijoitetaan sisäänkäynnin yhteyteen varoittamaan ihmisiä sisällä olevista vaaroista. FLUX on toimittanut esimerkkikyltin (alla).

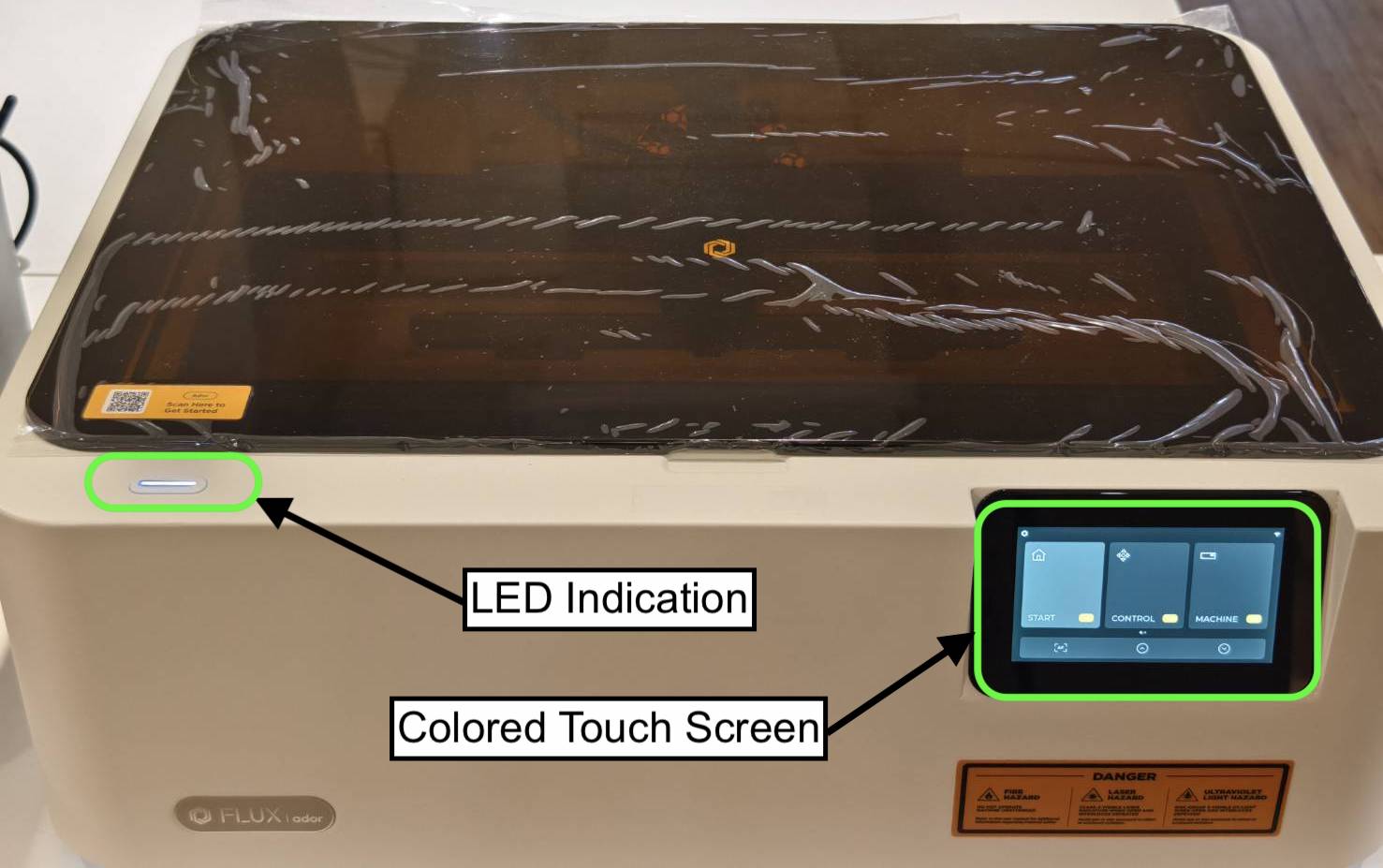

• Valo- ja visuaaliset ilmaisimet
  Koneen etuosassa oleva sisäänrakennettu LED-valo syttyy, kun kone kytketään päälle, ja sisäänrakennettu värillinen kosketusnäyttö näyttää koneen tilan. Nämä osoittavat, onko laser käytössä, onko siinä virhe vai onko se sammutettu.





• Laserin turvalukitus

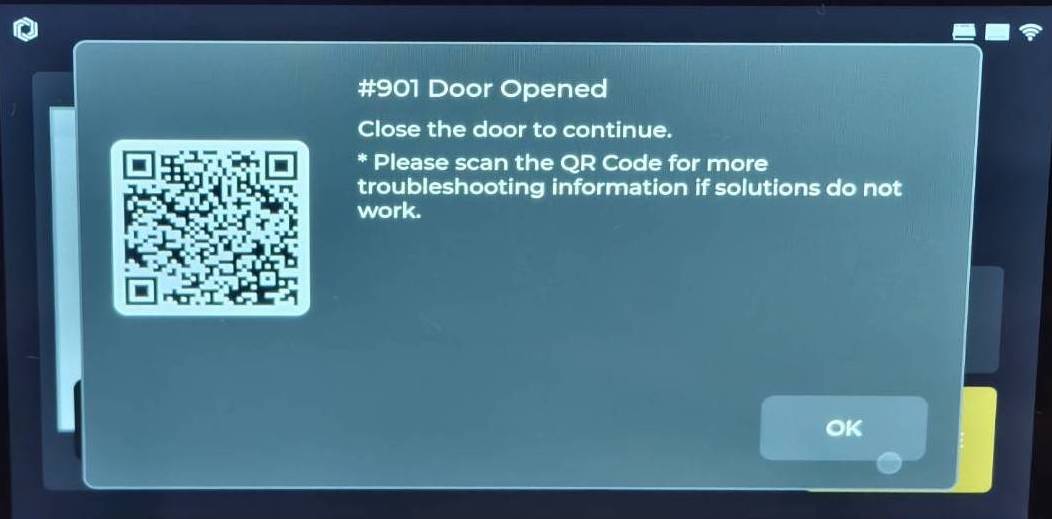

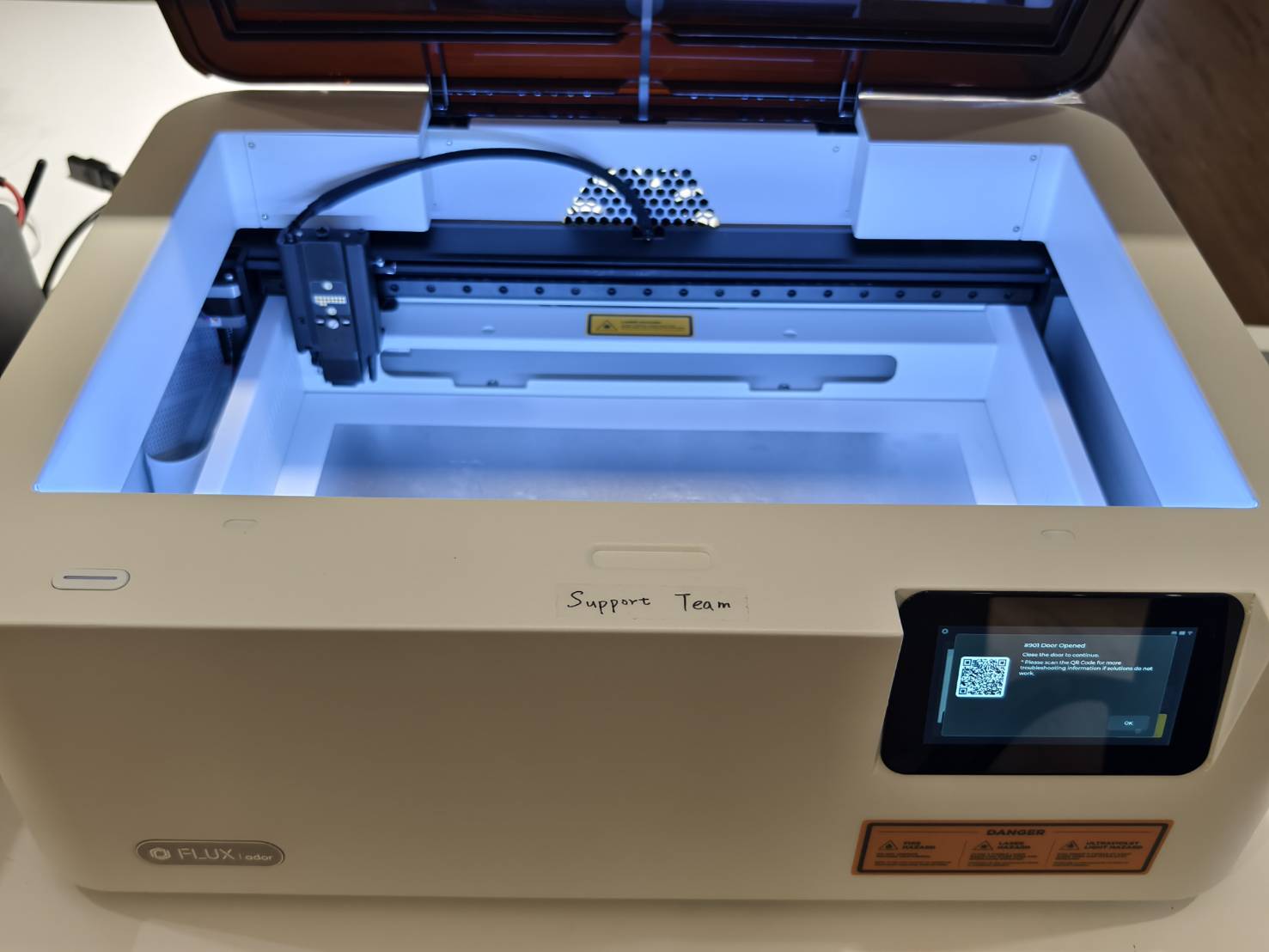

  • Sisäänrakennetut fyysiset ovianturit havaitsevat oven tilan (auki tai kiinni). Kone toimii vain oven ollessa täysin suljettu, eli se ei tuota lasersädettä oven ollessa auki. Jos ovi avataan lasertoiminnon aikana, kone pysähtyy välittömästi ja näytölle ilmestyy virheilmoitus, joka kehottaa käyttäjää sulkemaan oven ja jatkamaan työtä.

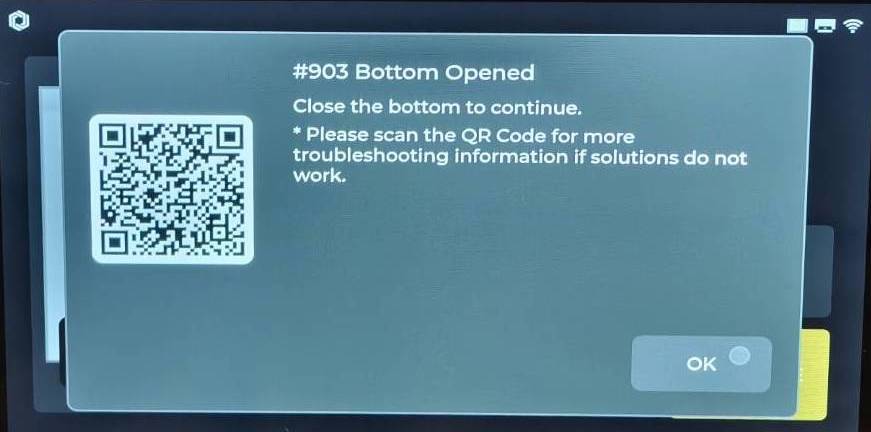

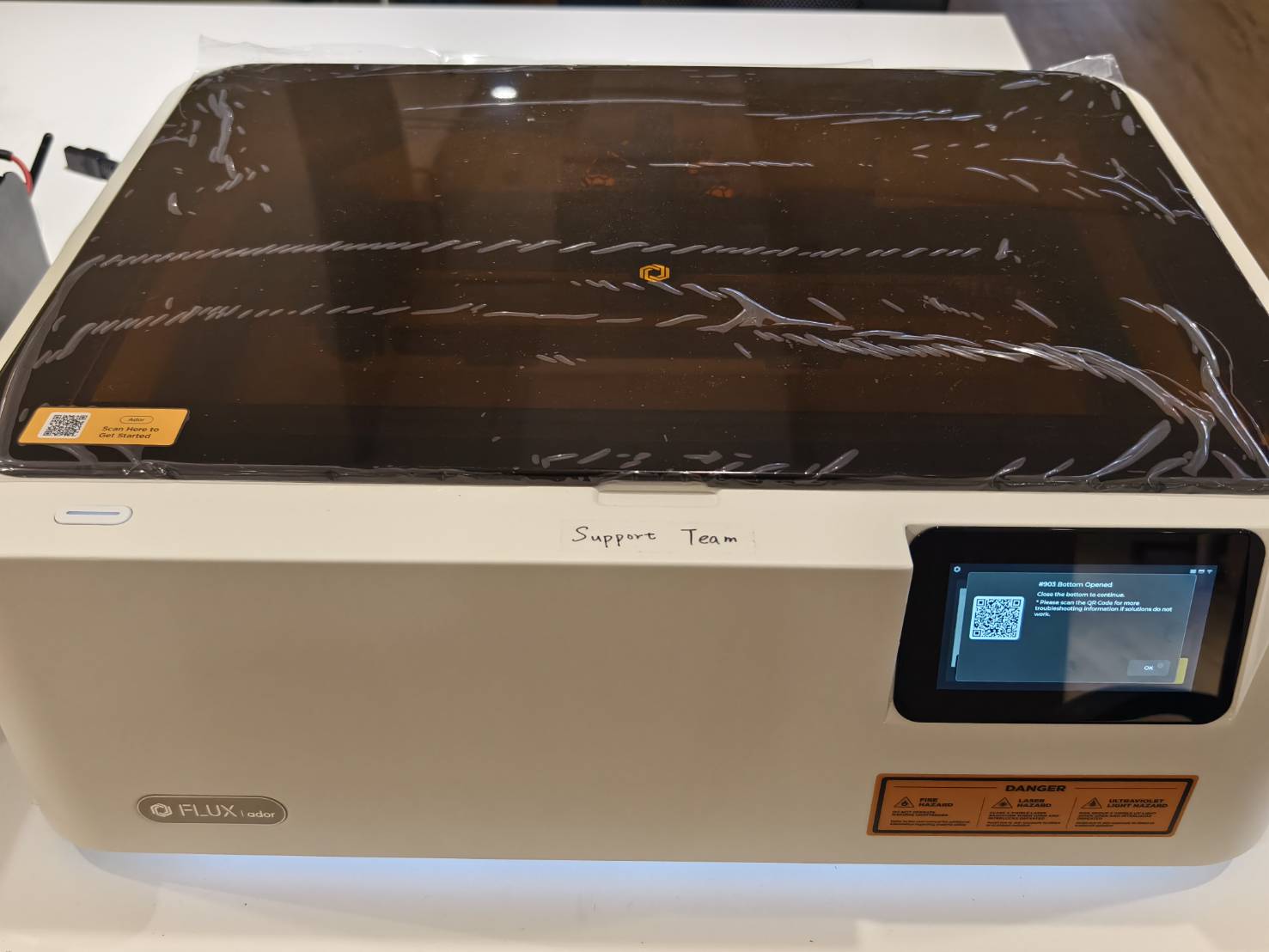

  • Koneen pohjassa oleva toinen sisäänrakennettu anturi havaitsee, onko jatkoalusta tai koneen alkuperäinen pohjalevy asennettu oikein. Kone ei toimi, ellei jompikumpi ole asianmukaisesti paikallaan.





Laserturvallisuusvastaavan tehtävät:



LSO ja laserturvallisuusohjelmasi

ANSI Z136.1 määrittelee turvallisuusohjelman suuntaviivat, jotka minimoivat FLUX Adorin kaltaisen luokan 4 laserin riskit. Päävastuu turvallisuudesta on laserturvallisuusvastaavaksi (Laser Safety Officer, LSO) nimetyllä henkilöllä. Tämä asiakirja on laadittu auttamaan sinua toimimaan yhden tai useamman FLUX Ador -laitteen LSO:na. Se ei anna riittävästi tietoa toimiaksesi minkään muun laserlaitteen LSO:na.

LSO varmistaa laserin luokituksen. LSO määrittää vaaratason arvioimalla laserin ominaisuudet ja laatii vakiotoimintaohjeen (SOP), joka määrittelee käytettävät turvatoimenpiteet (kuten lisälukitukset, koulutuksen ja suojalasit).

LSO vastaa myös muiden laserin käyttäjien opastamisesta ja kouluttamisesta, turvallisen käytön varmistamisesta, mahdollisten vaarojen analysoinnista, turvavarusteiden tarjoamisesta, kaikkien määräysten noudattamisen valvonnasta (mukaan lukien Yhdysvalloissa CDRH, OSHA ja osavaltion määräykset) sekä laserin käytön tarkastamisesta turvallisuuden varmistamiseksi.

Näiden vastuiden lisäksi LSO:n tehtäviin kuuluu suositella ja hyväksyä kyltit, tarrat, suojavarusteet, tilat, laitteet ja muutokset, ylläpitää asiakirjoja, hyväksyä laserjärjestelmän käyttö ja tutkia mahdolliset onnettomuudet. LSO on viime kädessä vastuussa sen määrittämisestä, voidaanko laseria käyttää turvallisesti ja millä tavoin.



Vakiotoimintaohje

Vaarojen arvioinnin perusteella LSO:n on laadittava vakiotoimintaohje (SOP), jossa kuvataan vaarojen minimoimiseksi tarvittavat hallintakeinot. FLUX on myös luonut malli-SOP:n (alla), jota voit käyttää tai mukauttaa FLUX Ador -laserturvallisuusohjelmaasi.



Tietoa lasereista ja laserturvallisuudesta:

Miten laserit eroavat muista valonlähteistä

Laserit ovat erityisiä valonlähteitä. Useimmat valot koostuvat monista eri väreistä, jotka säteilevät samanaikaisesti useisiin suuntiin. Laservalo eroaa tavallisesta valosta kolmella tavalla.

Ensinnäkin laservalo on monokromaattista - vain yhtä väriä. Joskus tämä väri on näkyvä, kuten FLUX Ador 10W/20W -diodilasermoduulissa, joka tuottaa näkyvää sinistä laseria. Joskus se on näkymätön, kuten FLUX Ador 2W -infrapunamoduulissa, jonka lasersädettä ihmissilmä ei havaitse.

Teknisissä keskusteluissa lasereita kuvataan tuottavan "ionisoimatonta sähkömagneettista säteilyä". Tämä kattaa laajan kirjon säteilyä auringonvalosta radioaaltoihin. Värin sijaan käytetään termiä "aallonpituus". Adorin oletusarvoisen 10W/20W-diodilasermoduulin matalan tehon mittauslaserin aallonpituus on 455 nanometriä, joka on sininen. Ador 2W -infrapunamoduulin aallonpituus on 1064 nanometriä, joka on näkymätön.

Toinen ero laservalon ja tavallisen valon välillä on, että laservalo on suunnattua. Tämä tarkoittaa, että se voidaan ohjata kulkemaan suorassa linjassa, kapeana säteenä, leviämättä merkittävästi.

Kolmas ero on, että laservalo on koherenttia. Tämä tarkoittaa, että kaikki valoaallot ovat synkronoituja keskenään.

On erittäin vaikeaa saada valo kulkemaan suorassa linjassa leviämättä. Jos aallot eivät ole linjassa tai jos on sekoitus eri värejä ja suuntia, säde leviää. Laserit voivat kuitenkin pysyä linjassa pitkiä matkoja - ja mikä tärkeintä, ne voidaan kohdistaa tarkasti yhteen pisteeseen.

Laserien suurin tehokkuus ja vaara verrattuna tavalliseen valoon perustuu niiden kykyyn kohdistua tarkasti.



Laserin taustaa

Ensimmäinen laser käytti strobovaloa ja rubiini-kidettä. Strobon valo vahvistettiin rubiini-kiteessä, stimuloiden sitä lähettämään ionisoimatonta sähkömagneettista säteilyä 694 nanometrin aallonpituudella. Lyhenne "LASER" tulee tästä kokeesta - valon vahvistaminen säteilyn stimuloidun emission avulla.

Näitä ensimmäisiä lasereita kutsuttiin "kiinteän olomuodon" lasereiksi, koska toimivat osat olivat kiinteitä kiteitä. Pian kiinteän olomuodon laserien kehittämisen jälkeen tulivat kaasulaserit, jotka voivat muistuttaa neonkylttejä. Sähkö saa putkessa olevan kaasun hehkumaan. Erityisesti viritetyt peilit vahvistavat valoa, ja lasersäde syntyy. FLUXin infrapunatulostuslaser on kaasulaserlaite. Se käyttää kaasuseosta, mutta kaasu, joka varsinaisesti luo säteen, on hiilidioksidi, joka tunnetaan myös nimellä CO2.

Yksi viimeisimmistä keksityistä lasereista on diodilaser. Diodilaserit ovat pieniä sähkölaitteita, jotka valmistetaan kuten mikropiirit ja LED-valot. Ne muuttavat sähkötehon suoraan laservaloksi. Olet saattanut nähdä sellaisen aiemmin laserosoittimessa. Adorin vakiovarusteinen 10W/20W-lasermoduuli on diodilaser.



Mittaukset

Laserin vaikutuksen kuvaamiseen käytetään neljää mittasuuretta.

Joulet mittaavat energiaa. Jos valaiset vesigrammaa, kunnes se imee 1 joulen energiaa, vesi lämpenee noin neljäsosa-asteen Celsiusta.

Watit mittaavat tehoa. Jos käynnistät yhden watin valon sekunniksi, se tuottaa 1 joulen energiaa tänä aikana.

Joulea neliösenttimetriä kohti mittaa säteilyaltistusta. Jos kohdistetaan yhden watin valo neliösenttimetrin kokoiselle paperille ja valaistaan sitä sekunnin ajan, tuo yksi joule leviää paperille ja lämmittää sitä hieman, aivan kuten vettä. Jos valo kuitenkin kohdistetaan 1/100 kokoiseksi, paperi voi kärventyä ja muuttua ruskeaksi.

Lopuksi, wattia neliösenttimetriä kohti mittaa säteilyvoimakkuutta. Jos jatketaan yhden watin valon kohdistamista paperiin, se jatkaa joulien energian lisäämistä. Jos se on kohdistettu yhteen neliösenttimetriin, se lämpenee hitaasti. Jos se on kohdistettu 1/100 kokoiseksi, paperi voi syttyä tuleen.



Lasersäteen vaarat

Lasersäteet voivat olla vaarallisia, koska laserin energia voi vahingoittaa silmiä ja ihoa. Jos FLUX Adorin pääinfrapunalaser osuu kudokseen, se lämmittää kudosta. Tämä voi aiheuttaa vaurioita sekä silmille että iholle. Riski on suurempi, jos laser on tehokkaampi, jos se on tarkemmin kohdistettu ja jos se pysyy yhdessä paikassa pidemmän aikaa, joten kaikki nämä tekijät otetaan huomioon turvallisuutta arvioitaessa.

Lasersäde voi osua henkilöön kolmella tavalla. Ensinnäkin laser voidaan suunnata suoraan henkilöä kohti. Toiseksi, 'peilimäisessä heijastuksessa', laser voi heijastua henkilöä kohti. Kolmanneksi, 'diffuusissa heijastuksessa', laser osuu pintaan, joka ei ole peili, ja hajottaa valon kaikkiin suuntiin. Koska diffuusista heijastuksesta tuleva valo on hajanaista, se ei ole yhtä vaarallista kuin suora tai heijastunut valo - mutta intensiteetti voi silti olla riittävä aiheuttamaan vahinkoa.

Vaikka mikä tahansa kehon osa voi vahingoittua lasersäteestä, silmä on erityisen herkkä ja haavoittuva. Kaukoinfrapuna, kuten CO2-lasereista tuleva säde, absorboituu silmän etuosassa olevaan sarveiskalvoon; siksi toisin kuin monet muut laserit, se ei ole verkkokalvolle vaarallinen.



Laservaaran luokat

Laserit luokitellaan normaalin käytön aikana mahdollisesti esiintyvän säteilyn tason mukaan.

Luokan 1 laserit eivät pysty aiheuttamaan vammoja normaalin käytön aikana. Luokan 1M laserit ovat samanlaisia, paitsi jos käytetään suurentavia optiikoita. FLUX Ador ilman läpivientikokoonpanoa on luokan 1 laser.

Luokan 2 laserit eivät pysty aiheuttamaan vammoja alle 0,25 sekunnissa. Luokan 2M laserit ovat samanlaisia, ellei käytetä suurentavia optiikoita.

Luokan 3R laserit ovat marginaalisesti vaarallisia, jos säde suunnataan silmään. Luokan 3B laserit ovat vaarallisia, jos säde suunnataan silmään, mutta eivät yleensä ole silmävaara, jos säde hajoaa.

Luokan 4 laserit ovat silmille ja iholle vaarallisia sekä suorassa että hajonneessa altistuksessa. FLUX Ador läpivientikokoonpanolla on luokan 4 laser.



Laserisäädökset

Yhdysvalloissa laservalmistajia, kuten FLUXia, säätelee Center for Devices and Radiological Health (CDRH), ja heidän on noudatettava 21 CFR 1040.10 ja 1040.11 -säädöksiä, jotka ovat liittovaltion lakia. Monissa muissa maissa (mutta ei Yhdysvalloissa) sekä laservalmistajien että laserin käyttäjien on noudatettava IEC60825-standardia.

ANSI Z136.1 on vapaaehtoinen standardi, joka kuvaa lasereiden turvallista käyttöä. OSHA (Yhdysvaltain liittovaltion työpaikkoihin, mutta ei yksityiskoteihin sovellettava laki) edellyttää ANSI-standardin mukaista turvallisuusohjelmaa.

CDRH vaatii, että luokan 4 laserlaitteissa on määritelty joukko turvaominaisuuksia.

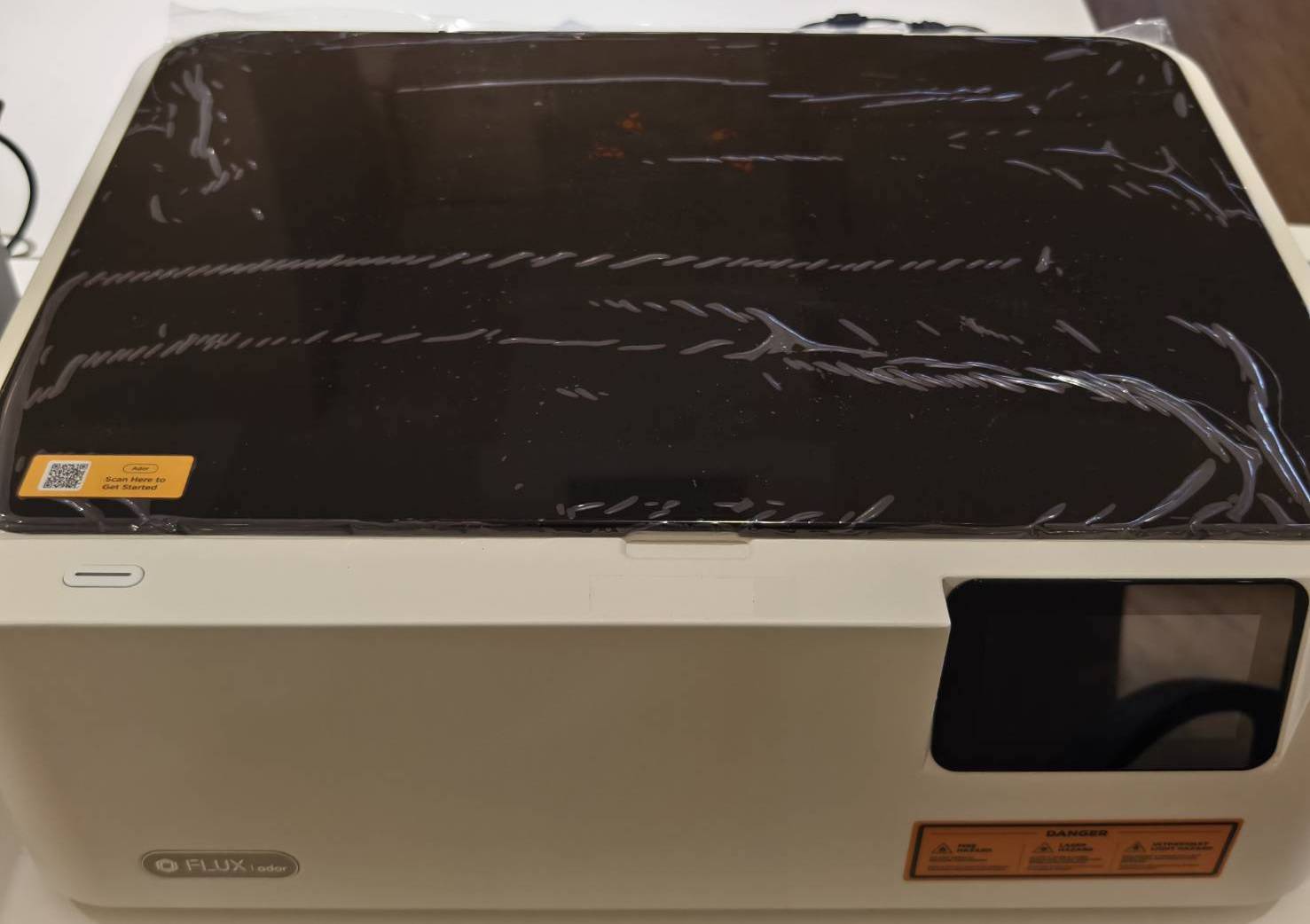

FLUX Adorin kotelo estää liiallisen lasersäteilyn pääsyn ja toimii suojakotelona. Turvalukot kytkevät laserin pois päältä, jos kansi avataan.

FLUX Software Beam Studio -tilisi salasana ja kosketusnäytön valinnainen salasana-asetus toimivat FLUX Adorin pääohjauksena, joka estää luvattoman laserin käytön.

FLUX Adorin värillinen kosketusnäyttö toimii säteilyn ilmaisimena; se näyttää laitteen tarkan tilan ja ilmaisee, onko laservalo aktiivinen.

Ohjaimet on sijoitettu niin, ettei niiden käyttö vaadi suojautumista lasersäteilyltä, ja kaikki katseluoptiikka rajoittaa altistumisen luokan 1 tasolle.

Laitteessa on myös tiettyjä Yhdysvaltain ja eräiden kansainvälisten lakien edellyttämiä merkintöjä.

Maasta, osavaltiosta ja jopa kaupungista riippuen voi olla muita laseriin liittyviä säädöksiä, ja ne voivat muuttua. Nämä tiedot on tarkoitettu avuksi ANSI Z126.1:n mukaisen turvallisuusohjelman luomisessa, mutta ne eivät voi neuvoa lakien noudattamisessa.



Muut kuin säteilyyn liittyvät vaarat

FLUX Adorisi voi altistua lisävaaroille. Minimoidaksesi riskit käytä FLUX Adoria aina käyttöohjeen mukaisesti ja noudata kaikkia Beam Studion ohjeita.



Sähköturvallisuus

FLUX Ador käyttää 100V-240V DC24-virtalähdettä. Turvatoimintojen, toimintojen tai antureiden ohittaminen, laserin käyttö vahingoittuneessa kotelossa, luvaton huolto tai muu käyttöohjeen vastainen käyttö voi altistaa sinut vaarallisille ja jopa hengenvaarallisille jännitteille.



Laserin tuottamat ilman epäpuhtaudet

Kun laseria käytetään materiaalien työstämiseen, voi syntyä erilaisia vaarallisia ilman epäpuhtauksia. Ilma on suodatettava näiden epäpuhtauksien poistamiseksi. Noudata FLUX Adorin käyttöohjetta varmistaaksesi, että kaikki poistoilma joko käsitellään asianmukaisesti tai johdetaan ulos, jossa se voi turvallisesti haihtua.



Prosessin ionisoimaton säteily

Metallien työstäminen laserilla voi vapauttaa ultraviolettisäteilyä. Jos FLUX Ador tuottaa kirkasta valoa, jota ei voi katsoa miellyttävästi, käännä katseesi pois.



Sivuvaikutuksena syntyvä ionisoimaton säteily

Lasersäteen tuottava materiaali voi lähettää haitallisia määriä UV- ja/tai IR-säteilyä. FLUX Ador on testattu sen varmistamiseksi, että haitallisia tasoja ei esiinny kotelon ulkopuolella tai katsottaessa luukun läpi.





FLUX Ador -laseriaturvallisuusohjelma

SOVELTAMISALA

Tämä ohjelma koskee FLUX Ador -laseria jota käyttää FLUX Adorin omistaja. Tämä ohjelma perustuu ANSI Z136.1-2014 -standardin ohjeisiin, American National Standard for Safe Use of Lasers. Tämän ohjelman asianmukainen toteutus varmistaa, että laseraltistukset pysyvät aina suurimman sallitun altistuksen (MPE) rajojen alapuolella.



LASERTURVALLISUUSVASTAAVA

Laserturvallisuusvastaavaksi (LSO) nimetyllä henkilöllä on vastuu ja valtuudet varmistaa tämän ohjelman noudattaminen. LSO:n tehtäviin kuuluu:

• Suorittaa FLUX Ador -laserin vaarojen arvioinnit
• Määrittää FLUX Ador -laserin hallintamenetelmät ja varmistaa niiden toteutus
• Hyväksyä menettelyt, vakiotoimintaohjeet (SOP), suojavarusteet, kyltit ja merkinnät
• Varmistaa, että kaikki laserhenkilöstö saa asianmukaisen turvallisuuskoulutuksen
• Valvoa ohjelmaa ja varmistaa sen noudattaminen
• Ylläpitää ohjelman tietoja

LSO:lla on lopullinen päätösvalta FLUX Ador -laserin hallintamenetelmien määrittämisessä, ja hän voi hyväksyä vaihtoehtoiset hallintamenetelmät, kun ne ovat asianmukaisia LSO:n harkinnan mukaan. FLUX Ador -laseria saa käyttää vain LSO:n hyväksynnällä. LSO:lla on oikeus keskeyttää laserin käyttö milloin tahansa.



LASERLUOKAT

Luokka 1 1-laserlaitteet eivät pysty tuottamaan vahingollisia säteilytasoja normaalin käytön aikana, ja ne on vapautettu kaikista hallintamenetelmistä. Luokan 1 laserlaitteissa voi olla korkeamman luokan lasereita, ja ne voivat aiheuttaa laservaaroja, jos niitä käytetään turvalukitukset ohitettuna. Vain valtuutettu henkilöstö saa käyttää luokan 1 laserlaitteita turvalukitukset ohitettuna. Luokan 1 laserlaitteiden käyttäjien, joissa on sisäänrakennettu luokan 3B tai 4 laser, on saatava laserturvallisuuskoulutus.



Luokka 1M Luokan 1M laserlaitteet eivät pysty tuottamaan vaarallisia altistusolosuhteita normaalikäytössä, ellei sädettä katsota optisilla laitteilla. Luokan 1M laserlaitteiden käyttäjien on saatava laserturvallisuusperehdytys.



Luokka 2 Luokan 2 laserlaitteet lähettävät näkyvää valoa vain 1 milliwatin tai sitä pienemmällä tehotasolla. Normaali häikäisyreaktio kirkkaaseen valoon on riittävä suoja. Luokan 2 lasersäteen tuijottaminen on vaarallista. Luokan 2 laserlaitteiden käyttäjien on saatava laserturvallisuusperehdytys.



Luokka 2M Luokan 2M laserlaitteet lähettävät vain näkyvää valoa. Normaali häikäisyreaktio kirkkaaseen valoon on riittävä suoja paljain silmin katsottaessa. Säteen katsominen optisilla apuvälineillä on kuitenkin mahdollisesti vaarallista. Luokan 2M laserlaitteiden käyttäjien on saatava laserturvallisuusperehdytys.



Luokka 3R Luokan 3R laserlaitteet ovat mahdollisesti vaarallisia tietyissä katseluolosuhteissa, mutta todellisen vamman todennäköisyys on pieni, ja turvallisen käytön hallintamenetelmät ovat yksinkertaisia. Useimmat laserosoittimet kuuluvat tähän luokkaan. Luokan 3R laserlaitteiden käyttäjien on saatava laserturvallisuusperehdytys. (Useimmat aiemmin luokkaan 3a luokitellut laserit kuuluvat tähän luokkaan.)



Luokka 3B Luokan 3B laserlaitteet ovat silmille vaarallisia säteeseen katsottaessa ja peiliheijastuksissa, jopa hetkellisessä altistuksessa, mutta hajaheijastukset eivät yleensä ole vaarallisia. Luokan 3B laserlaitteita saa käyttää vain laservalvotuilla alueilla valtuutettujen käyttäjien toimesta. Luokan 3B laserlaitteiden käyttäjien on saatava hyväksytty laserturvallisuuskoulutus.



Luokka 4 Luokan 4 laserlaitteet ovat silmille ja iholle vaarallisia säteeseen altistuttaessa, peiliheijastuksissa ja hajaheijastuksissa. Ne ovat myös palovaarallisia ja voivat tuottaa laserin synnyttämiä ilman epäpuhtauksia. Luokan 4 laserlaitteita saa käyttää vain laservalvotuilla alueilla valtuutettujen käyttäjien toimesta. Luokan 4 laserlaitteiden käyttäjien on saatava hyväksytty laserturvallisuuskoulutus. Luokan 4 laserin käyttöön vaaditaan kirjallinen vakiotoimintaohje (SOP). FLUX Ador -laser on sertifioitu FDA:n toimesta Code of Federal Regulations Title 21:n mukaisesti luokan 4 laserlaitteeksi.



KOULUTUSVAATIMUKSET

Kun laitetta käytetään luokan 1 olosuhteissa, kaikkien käyttäjien on luettava ja noudatettava turvallisuuskäsikirjaa ja FLUX-ohjelmistoa, Beam Studiota. Kun laitetta käytetään luokan 4 olosuhteissa, vaaditaan lisäksi laserturvallisuuskoulutus, jonka laserturvallisuusvastaavan (LSO) on valmisteltava ja toteutettava.

Jos paikalla on sivullisia, lapsia tai jos FLUX Ador -laseria käytetään julkisessa ympäristössä, jossa kouluttamattomia henkilöitä voi olla läsnä, syöttöaukkojen sädepysäyttimet on asennettava tukevasti.



HALLINTAMENETELMÄT

Laserturvallisuusvastaavan (LSO) on määritettävä FLUX Ador -laserin valvotun alueen vaatimukset. LSO:n FLUX Ador -laserin valvotulle alueelle harkitsemat vähimmäisvaatimukset ovat:

• Sisäänkäyntihallinnan avulla vain valtuutettu henkilöstö tai hyväksytyt katsojat voivat tarvittaessa päästä FLUX Ador -laserin valvonta-alueelle. (Hallinnolliset hallintamenetelmät ovat hyväksyttäviä.)
• Lasersuojalaseja on saatavilla ja niitä käytetään FLUX Ador -laserin vakiotoimintaohjeen (SOP) mukaisesti.
• Säteen hallinta (esteet ja sädepysäyttimet) laserhaittojen rajoittamiseksi valvotulla alueella.
• FLUX Ador -laserin kirjallinen vakiotoimintaohje (SOP).
• FLUX Ador -laserin käyttäjien koulutus.



SUOJALASIKÄYTÄNTÖ

Lasersuojalaseja ei yleensä vaadita FLUX Ador -laseriain käytössä, kun toimitaan luokan 1 olosuhteissa toimintaohjeen mukaisesti. LSO vaatii suojalasien käyttöä tai hyväksyy laserin käytön ilman suojalaseja tekemänsä vaarojen arvioinnin perusteella, tai LSO voi halutessaan siirtää tämän vastuun.



LASEREITA KÄYTTÄVIEN TYÖNTEKIJÖIDEN VELVOLLISUUDET

FLUX Ador -laseriain kanssa työskentelevien työntekijöiden, kun säde on näkyvissä, tulee:

• Käynnistää tai käyttää lasereita vain, kun siihen on valtuutus.
• Noudattaa laserturvallisuussääntöjä ja työkäytäntöjä.
• Ilmoittaa esimiehelle tai LSO:lle mahdollisesta onnettomuudesta, vammasta tai epäillystä vaaratilanteesta.

LASERTURVALLISUUSTARKASTUS

LSO:n määrittämin väliajoin FLUX Ador -laseriaille suoritetaan turvallisuustarkastus:

1. Se tarkastetaan silmämääräisesti vaurioiden varalta.
2. Käyttöoppaan uusin versio luetaan uudelleen.
3. Laser käynnistetään ja kansi avataan sen varmistamiseksi, että ovianturit keskeyttävät toiminnan asianmukaisesti.
4. Laserturvallisuusohjelma tarkistetaan sen varmistamiseksi, että se on ajantasainen ja määräysten mukainen.

Tästä tarkastuksesta laaditaan pöytäkirja, joka tulostetaan, allekirjoitetaan, päivätään ja arkistoidaan.



DOKUMENTAATIO

LSO:n on ylläpidettävä dokumentaatiota, joka todentaa laserturvallisuusohjelman. Tähän dokumentaatioon on sisällyttävä:

• FLUX Ador -laseriain vaarojen analyysiraportit
• Luettelo käyttäjistä, jotka on koulutettu ja valtuutettu käyttämään FLUX Ador -laseriaia
• FLUX Ador -laseriain vakiotoimintaohjeet
• Hyväksynnät vaihtoehtoisille laserin hallintamenetelmille, mikäli käytössä
• Laserturvallisuuden tarkistuslista



FLUX Ador -laserin vakiotoimintaohje (SOP)

Soveltamisala: Tämä vakiotoimintaohje koskee FLUX Ador -laserin tavanomaista käyttöä valmistajan määritysten mukaisesti.

1. Järjestelmän kuvaus
   Kaksiakselinen diodilaserin materiaalinkäsittelyjärjestelmä. Tätä luokan 4 laserjärjestelmää käytetään yleensä luokan 1 olosuhteissa (ANSI Z136.1, 4.4.2.7.2.1).
   1. Aallonpituus: 1064nm tai 445nm (riippuen käytettävästä moduulista)
   2. Maksimiteho: 20W
   3. Käyttötila: Jatkuva aalto
   4. Säteen halkaisija: 0,06 ~ 0,11 mm
   5. Säteen divergenssi: 4 mrad (M2 =1)
2. Mahdolliset vaarat
   1. Silmävaurion vaara suorasta, heijastuneesta tai hajonneesta säteestä.
   2. Ihovaurion ja tulipalon vaara.
   3. Sähköiskun vaara virtalähteen sisällä.
   4. Laserin tuottamat ilman epäpuhtaudet.
3. Hallintatoimenpiteet
   1. Laserturvallisuusvastaava (LSO) sallii laserin fyysisen käytön vain käyttäjille, jotka on rekisteröity FLUX-ohjelmistoon, Beam Studioon, ja jotka ovat siten saaneet turvallisen käytön ohjeet.
   2. Kaikkien FLUX Ador -laserin käyttäjien on aina noudatettava käyttöohjetta ja kaikkia FLUX-ohjelmiston, Beam Studion, ohjeita.
   3. FLUX Ador -laseria on käytettävä luokan 1 olosuhteissa ANSI Z136.1:n kohdan 4.4.2.7.2.1 mukaisesti (viittaus vaarojen analysointiraporttiin). Luokan 1 olosuhteiden katsotaan täyttyvän, kun noudatetaan seuraavia ohjeita.
      1. Laserjärjestelmää on käytettävä niin, että kaikki valmistajan turvaominaisuudet ovat täysin toimintakuntoisia.
      2. Kun läpivientitoimintoa ei käytetä, Ador-jatkoalusta on vaihdettava takaisin ei-läpivientikokoonpanoon.
      3. Läpivientitoimintoa käytettäessä ovianturit ja pohja-anturit on tarkistettava ennen työn aloittamista.
   4. Älä katso läpivientiaukkoihin, jos et käytä silmäsuojaimia.
   5. Pidä kaikki palavat materiaalit, työkalut ja heijastavat pinnat poissa säteen kulkureitiltä. Varmista, että tiedät säteen sijainnin ja pysy etäällä siitä.
   6. Virtalähteeseen liittyvät työt saa suorittaa ainoastaan valmistaja, ilman poikkeuksia.
   7. Huolto on suoritettava laserjärjestelmän ollessa sammutettuna.
   8. Normaalisti toimiessaan poistoilmajärjestelmä poistaa laserista syntyvät ilman epäpuhtaudet (LGAC) pitääkseen pitoisuudet vaarattomalla ja ärsyttämättömällä tasolla.
4. Vaadittu koulutus:
   Kun laitetta käytetään luokan 1 olosuhteissa, kaikkien käyttäjien on luettava ja noudatettava turvallisuuskäsikirjaa ja FLUX-ohjelmistoa, Beam Studiota. Kun laitetta käytetään luokan 4 olosuhteissa, vaaditaan lisäksi laserturvallisuuskoulutus, jonka laserturvallisuusvastaavan (LSO) on valmisteltava ja toteutettava.
5. Soita hätätilanteessa lääkinnällistä apua numerosta             .
6. Ilmoita kaikista tapahtumista laserturvallisuusvastaavalle (LSO).
7. Valtuutettu henkilöstö
   Seuraavat henkilöt ovat valtuutettuja käyttämään tätä järjestelmää:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Huomautukset:

Lasersuojalasien vaadittava optisen tiheyden (OD) arvo pahimmassa tapauksessa on 3,67. Laserin valmistajan toimittamien suojalasien luokitus on vähintään OD 4. OD:n määrittämiseen käytetty altistumisaika on ANSI:n oletusarvo tahattomalle 10 sekunnin altistumiselle.

Kun kaikki valmistajan turvaominaisuudet toimivat täysin ja laser toimii vakiotoimintaohjeen (SOP) mukaisesti, ainoa mahdollinen lähde suurimman sallitun altistumisen (MPE) ylittävälle altistumiselle on diffuusi heijastus, joka voi hajottaa laserin tuoton syöttöaukon läpi. Tässä analyysissä tehdään erittäin varovaisia oletuksia. Käytetty altistumisaika on 600 sekuntia, mikä olettaa tarkoituksellista katselua. Hajotehon oletetaan olevan 45 wattia, mikä on ehdoton pahin mahdollinen skenaario. Katselukulman oletetaan olevan 80 astetta. Suuremmat katselukulmat luovat pienemmän vaaraetäisyyden. Tässä tapauksessa katselukulma on lähempänä 85 astetta tai enemmän, joten varovainen oletus on 80 astetta. Näillä oletuksilla diffuusi nimellinen vaaravyöhyke (NHZ) on noin 5 senttimetriä eli hieman alle 2 tuumaa. Tämä NHZ on merkityksetön. SOP:n mukaisesti toimittaessa laserjärjestelmä täyttää ANSI 4.4.2.7.2.1 -vaatimuksen luokan 1 olosuhteissa toimimisesta.



Varoitusmerkki





Vastuuvapauslauseke:

Tämä koulutusasiakirja perustuu olemassa oleviin haettavissa oleviin asiakirjoihin, mukaan lukien mutta ei rajoittuen 21 CFR osa 1040.10, 1040.11, ANSI Z136.1 -standardi - Ohjeita turvallisen laserohjelman toteuttamiseen, OSHA, Yhdysvaltain työterveys- ja turvallisuusliitto, Yhdysvaltain laserprotokolla: lasereiden sääntelyviranomaiset ja Center for Devices and Radiological Health, sekä muut julkisesti saatavilla olevat asiakirjat ja standardit, jotka edellä mainitut virastot ovat julkaisseet tämän asiakirjan laatimishetkellä. Näiden organisaatioiden julkaisemat ja julkisesti saatavilla olevat asiakirjat ja standardit on otettu huomioon, samoin kuin joidenkin laserturvallisuusasiantuntijoiden julkisesti saatavilla olevat kurssit ja esitykset. Tämän asiakirjan lopullinen tulkintaoikeus kuuluu FLUXille.
