Beambox II - Läpivienti-lisäosa

⚠︎Varoitus: Läpivientiominaisuus ei ole saatavilla Euroopassa.

Kuvaus

Tämä artikkeli tarjoaa vaiheittaiset ohjeet Beambox II -läpivientilisäosan asentamiseen.
Noudata alla olevia ohjeita asennusprosessin aikana.

Pakkauksen purkaminen:

#	Nimike	Määrä	Kuva

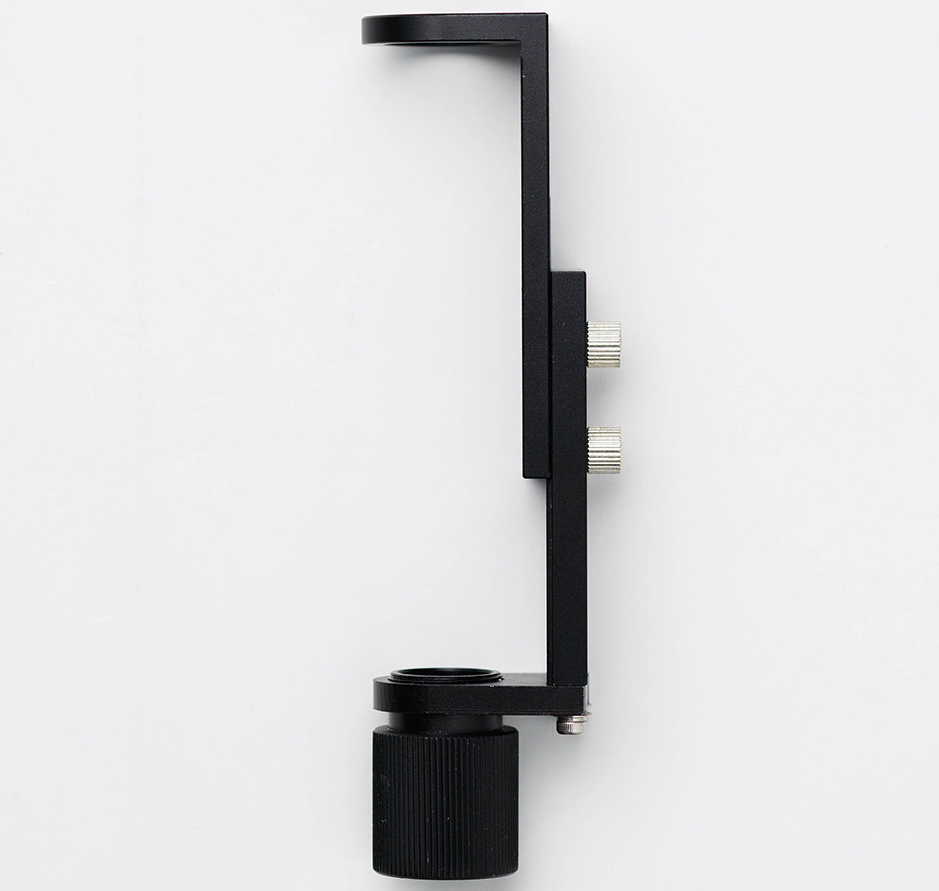

1	Suuttimen jatke -lisäosa	1 kpl
2	Manuaalinen tarkennustyökalu	1 kpl

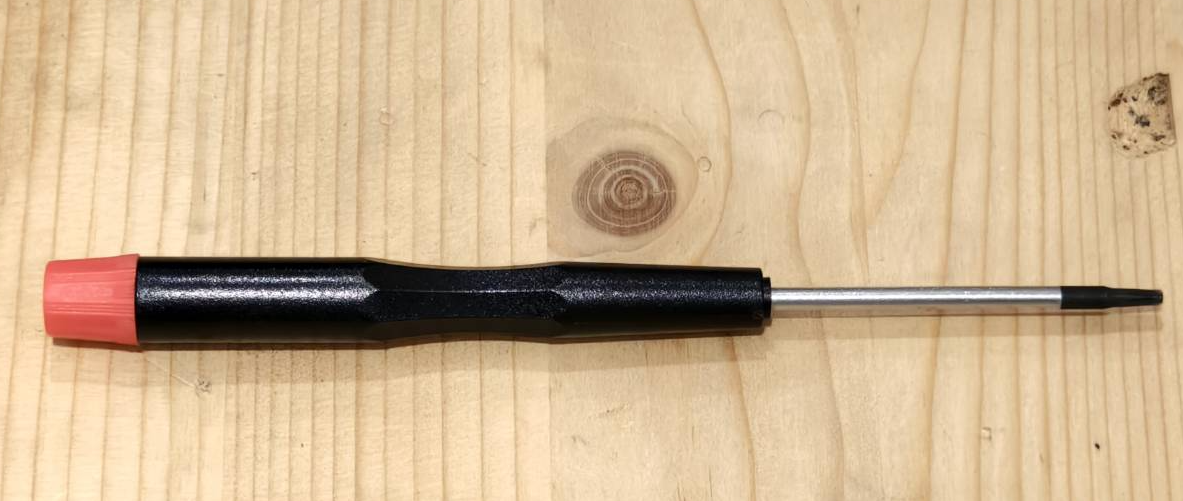

Työkalut

Vaihe 1

Poista hunajakenno ja alustan kiinnike.

Vaihe 2

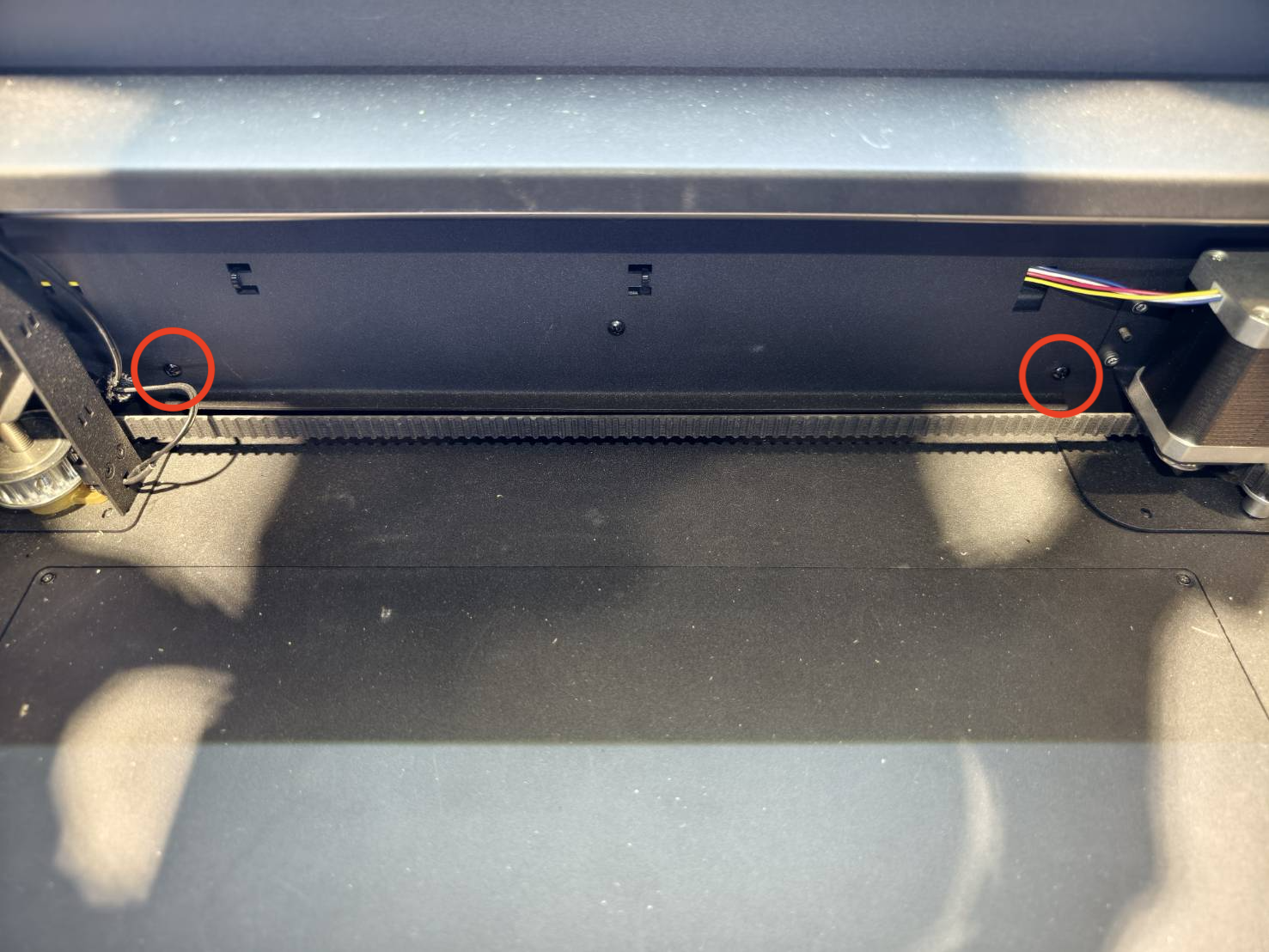

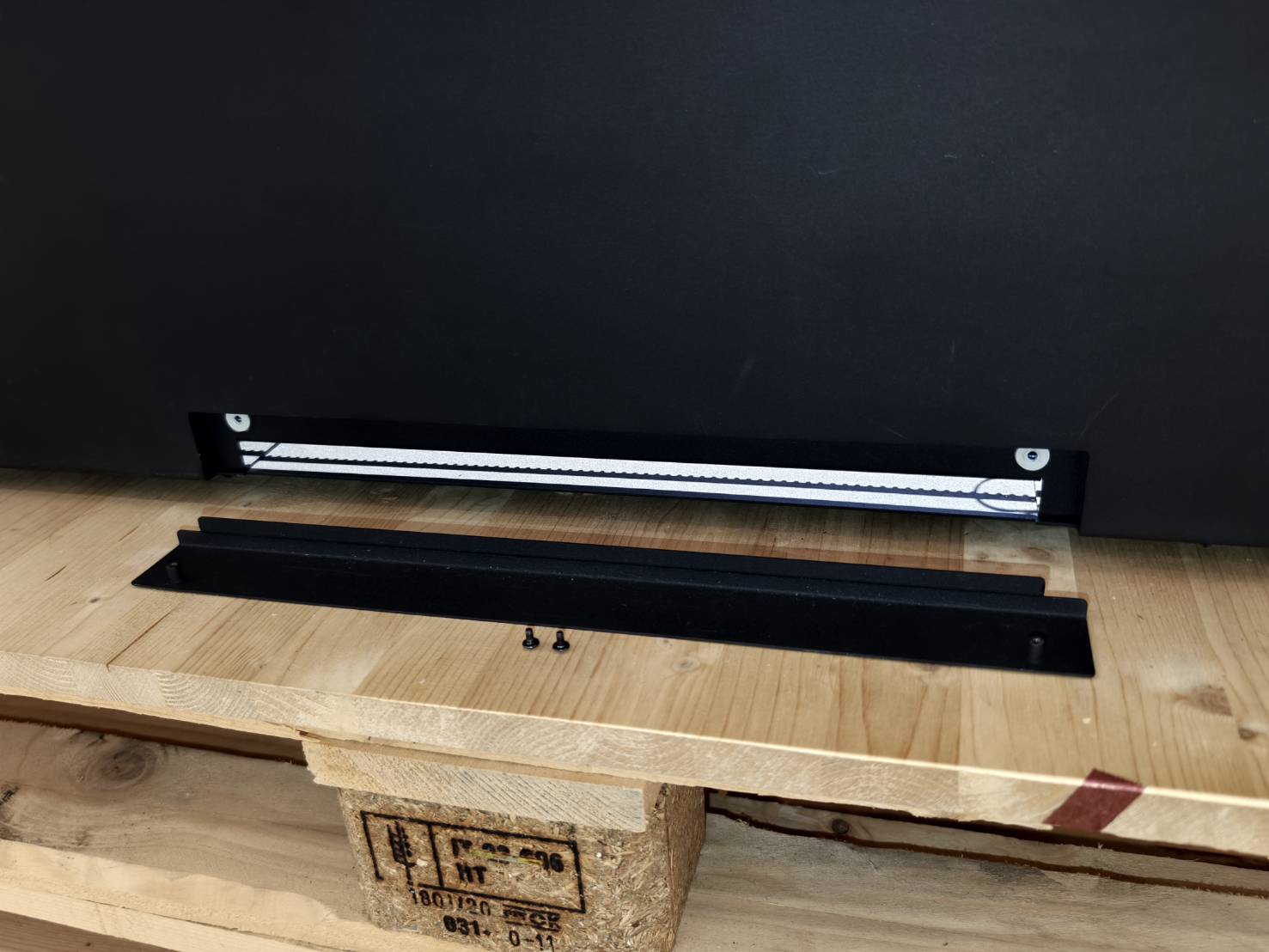

Irrota kaksi ruuvia koneen etuosasta ja sisäpuolelta.
Säilytä kansi huolellisesti tulevaa käyttöä varten.

Vaihe 3

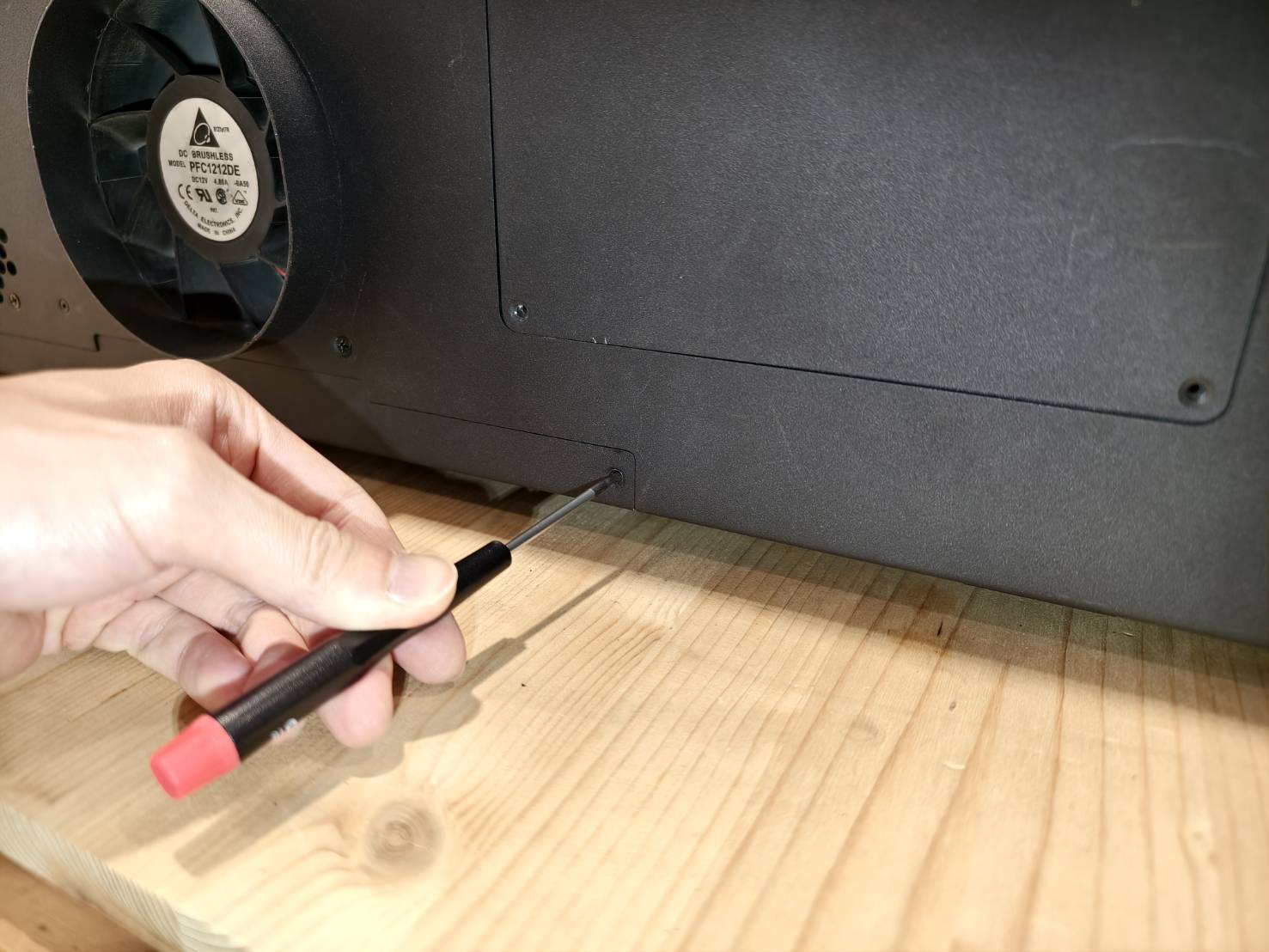

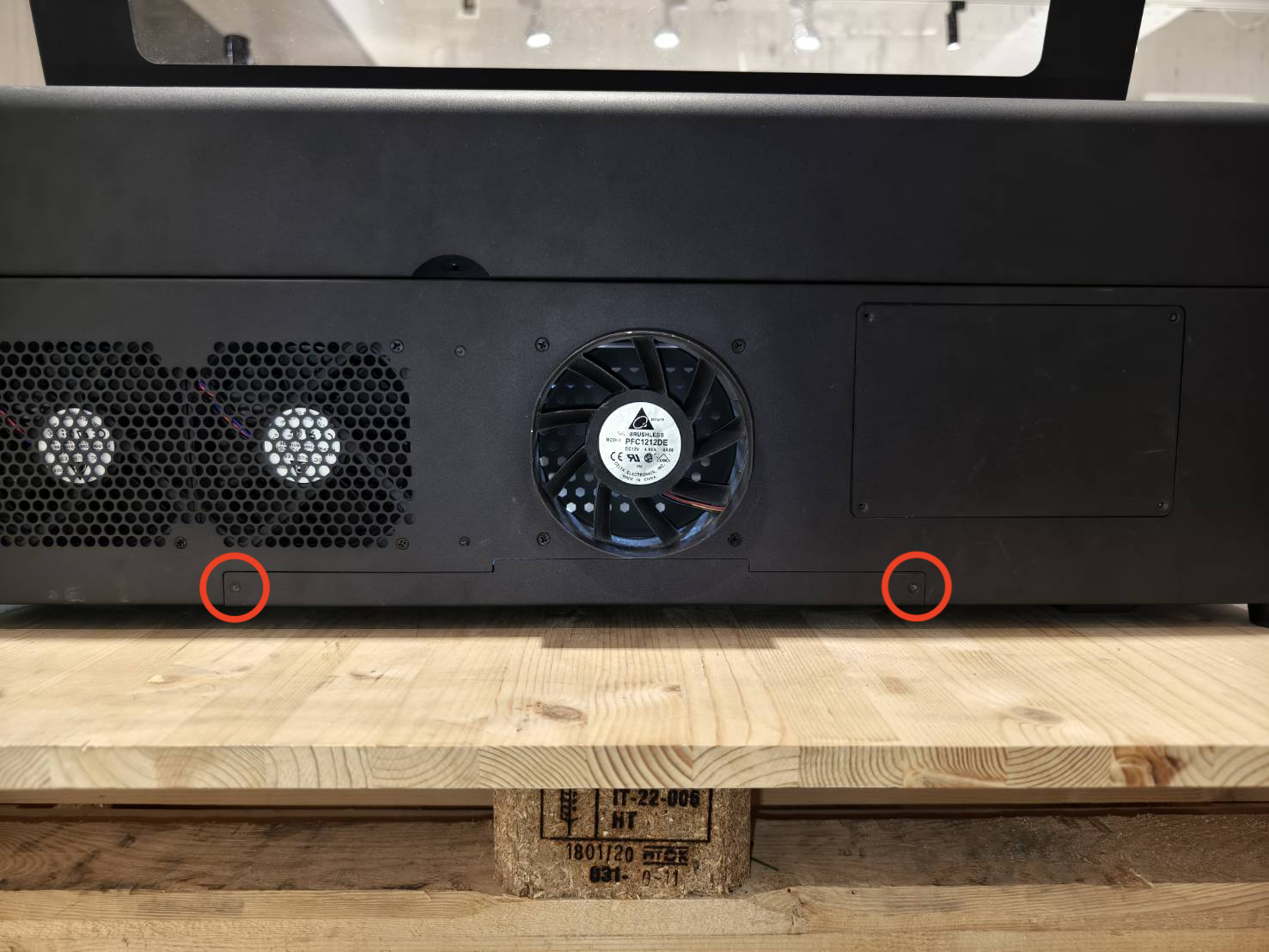

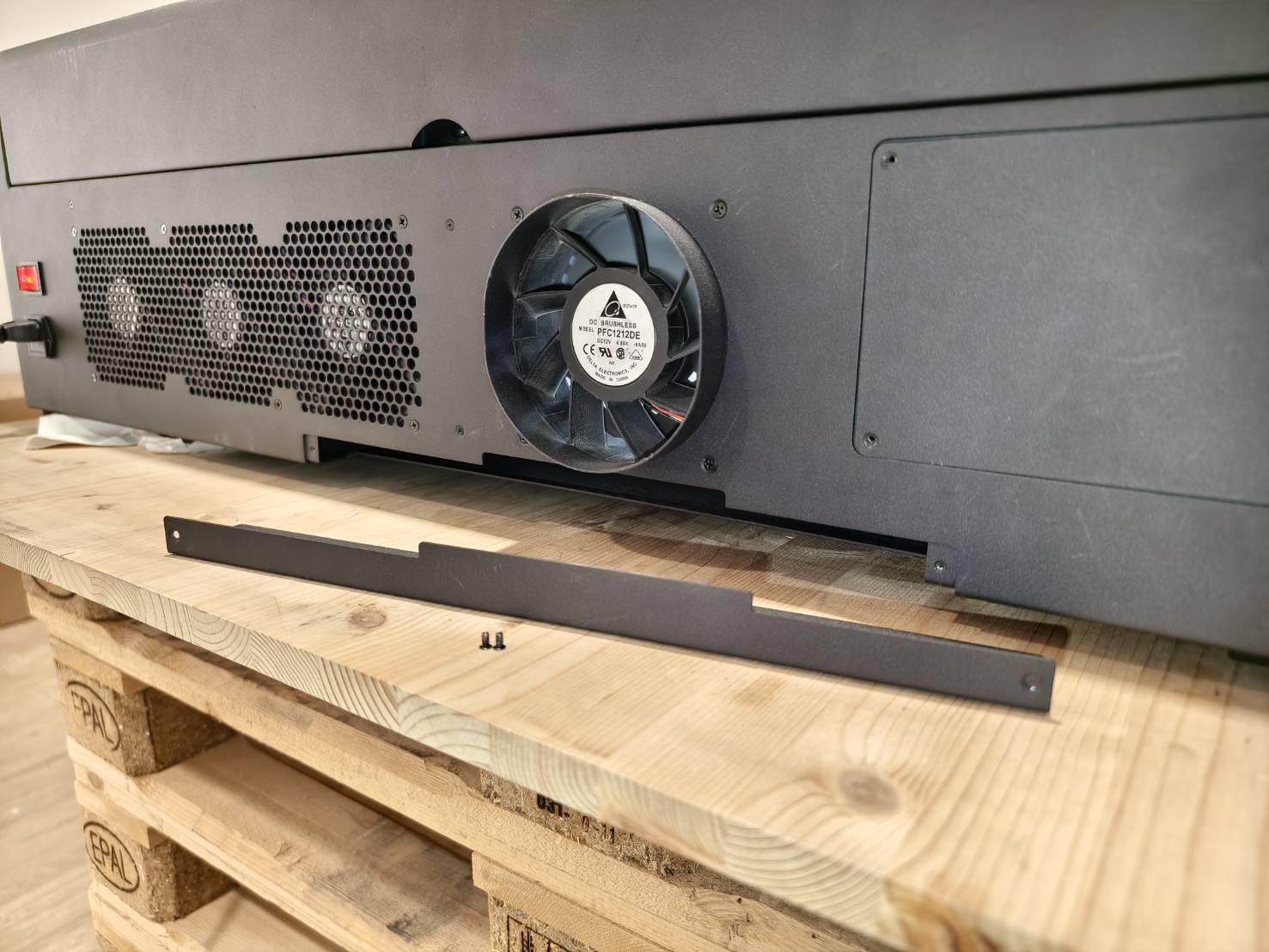

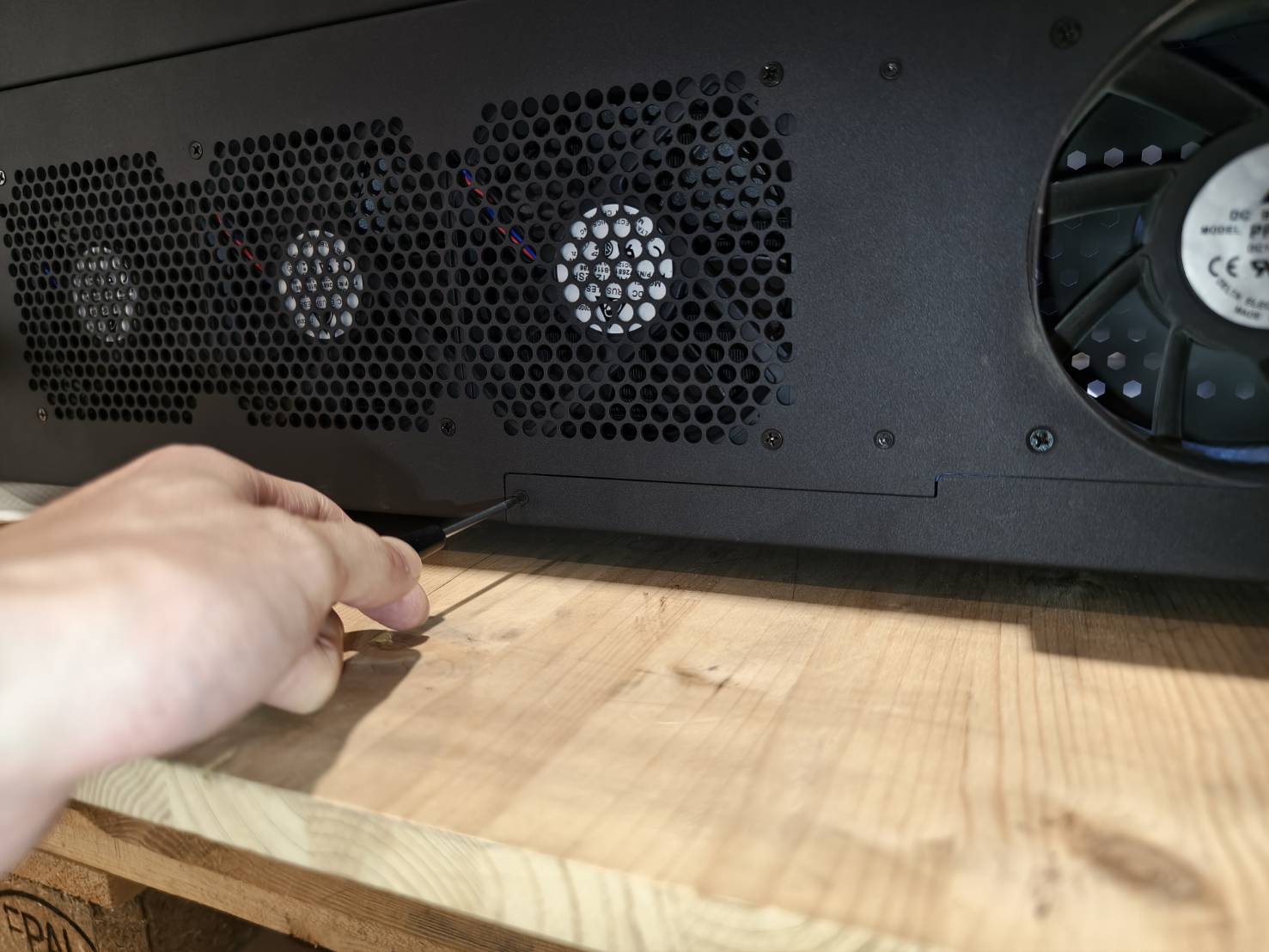

Irrota kaksi ruuvia laitteen takaosasta.
Säilytä kansi huolellisesti tulevaa käyttöä varten.

Vaihe 4

Järjestä ilmaletku uudelleen alla olevan videon mukaisesti.
(Ilmaletku on ensin irrotettava, sen reitti järjestetään uudelleen ja kiinnitetään sitten takaisin.)

Vaihe 5

Irrota lasersuutin kääntämällä rengasta.

Vaihe 6

Irrota rengas suuttimen jatkeesta.
Kiinnitä suuttimen jatke laitteeseen renkaan avulla.

Vaihe 7

Kokoa suutin uudelleen linssin kanssa.

• Varmista, että linssi on oikeassa asennossa.
• Varmista, että linssin kupera puoli on ylöspäin.
  (Vinkki kuperan puolen nopeaan tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.)
• Varmista, ettei ilmaletku ole taittunut.

Selitys

Oletusarvoisesti tarkennuslinssi on ylimpänä ja sen polttoväli on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm.

Määritä tarkennustilan järjestys
Tarkennustila: 4 mm (oletus)		Tarkennustila: 16 mm
Linssi		Lohko
Lohko		Linssi
Rengas		Rengas
Suutin		Suutin

Havainnollistus

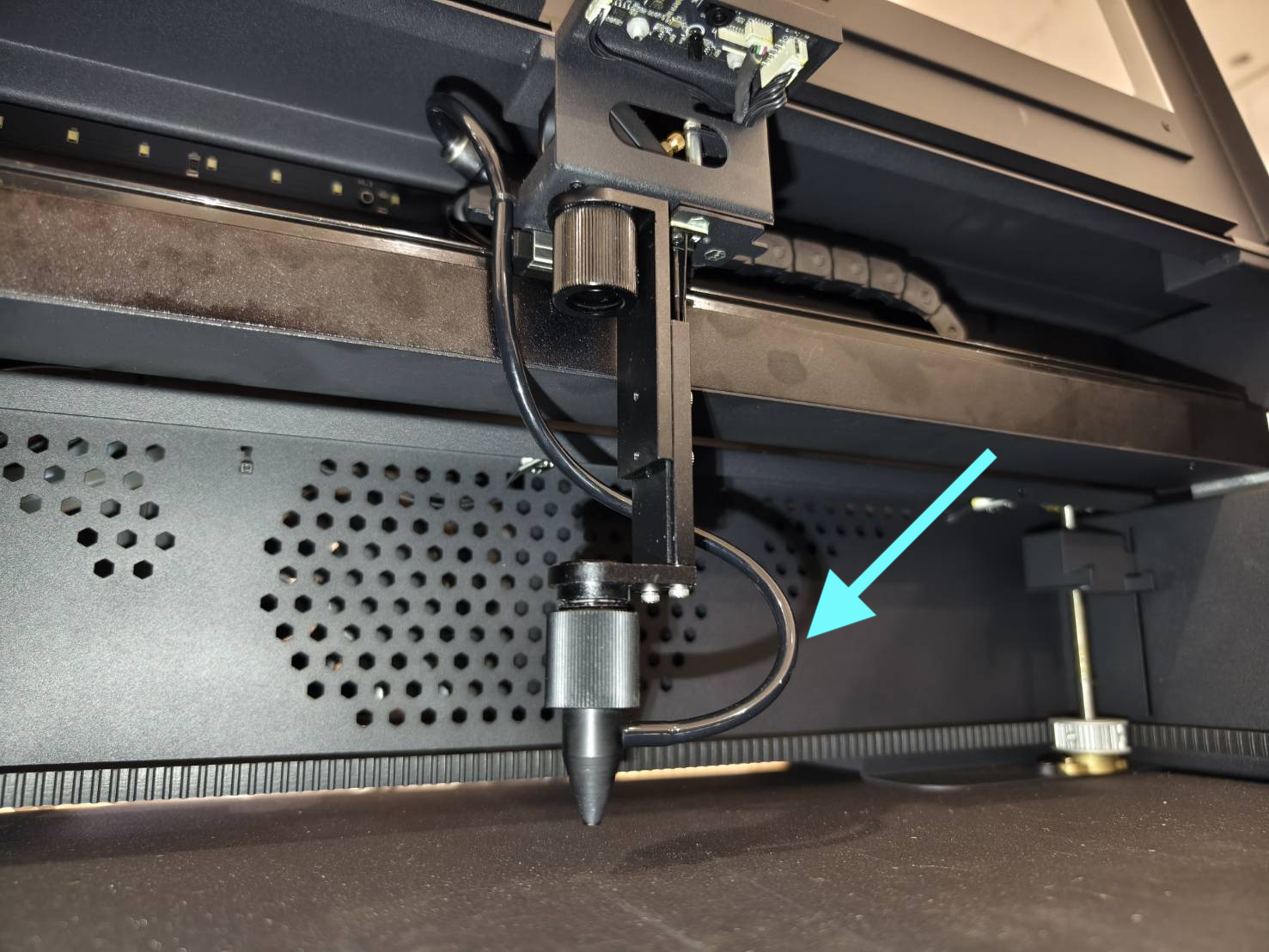

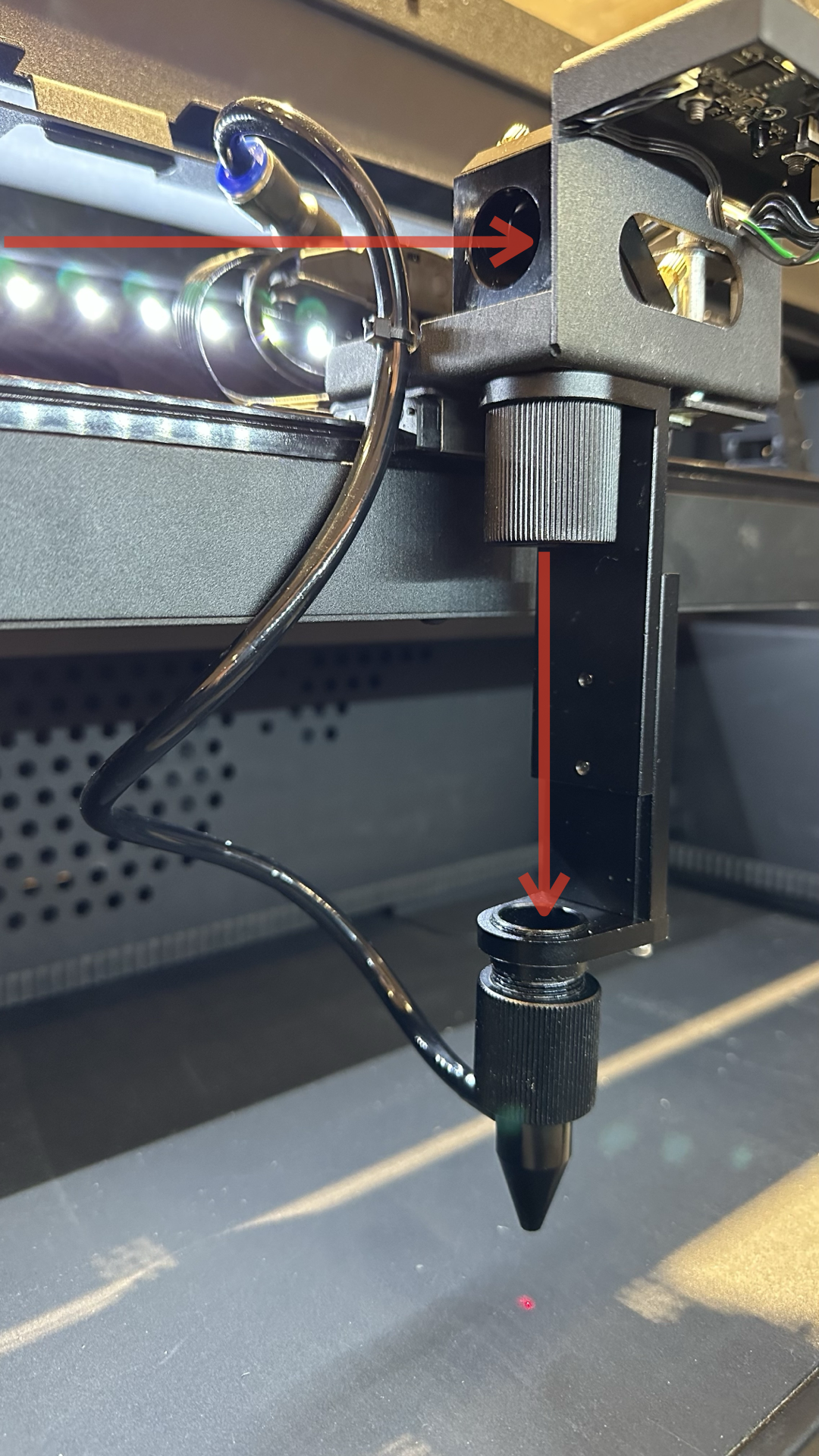

⚠︎ Huomio: Vaurioiden välttämiseksi älä aseta ilmaletkua alla olevan kuvan punaisella nuolella merkittyyn lasersäteen kulkureittiin.

⚠︎ Huomio: Aseta ilmaletku lasersuuttimen oikealle puolelle välttääksesi kotiutusongelmia.

Vaihe 8

Aktivoi ilmavirtauksen testitoiminto ohjauspaneelista ja liikuta laserpäätä manuaalisesti tarkistaaksesi, että toiminta on normaalia. Siirrä suutinta erityisesti vasemmalle, sillä ilmaletku saattaa osua koneen reunaan ja taipua.

Vaihe 9

Siirry kohtaan "Laitteistoasetukset" valitaksesi oletustarkennustilan.
Kone >> Laitteistoasetukset >> Seuraava sivu >> Tarkennustila >> Valitse "Lähitarkennus" (Oletus)

Vaihe 10

Suuttimen korkeutta voidaan säätää sivussa olevilla sormiruuveilla.

Vaihe 11

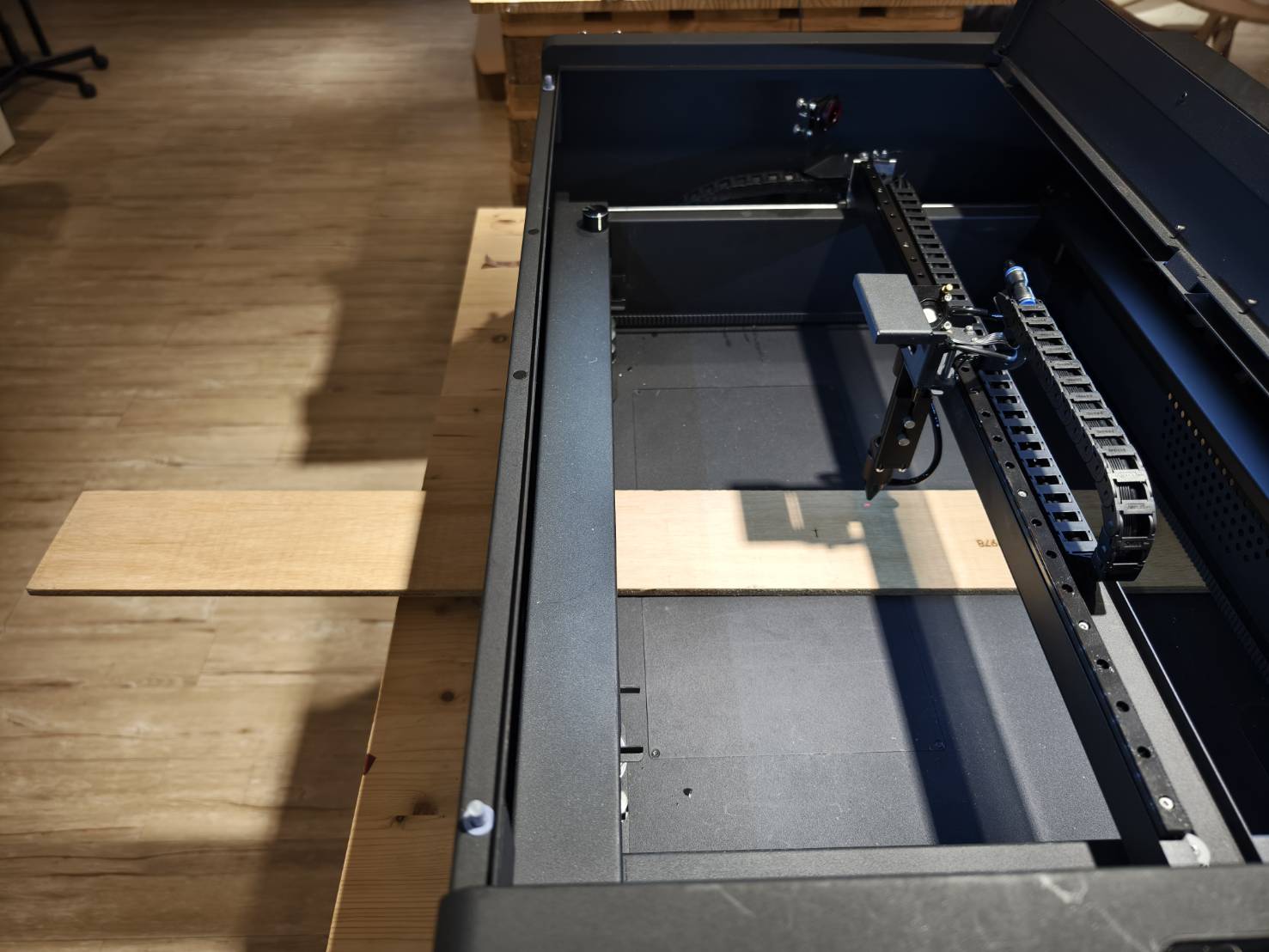

Voit nyt asettaa pidemmän materiaalin koneen sisään.

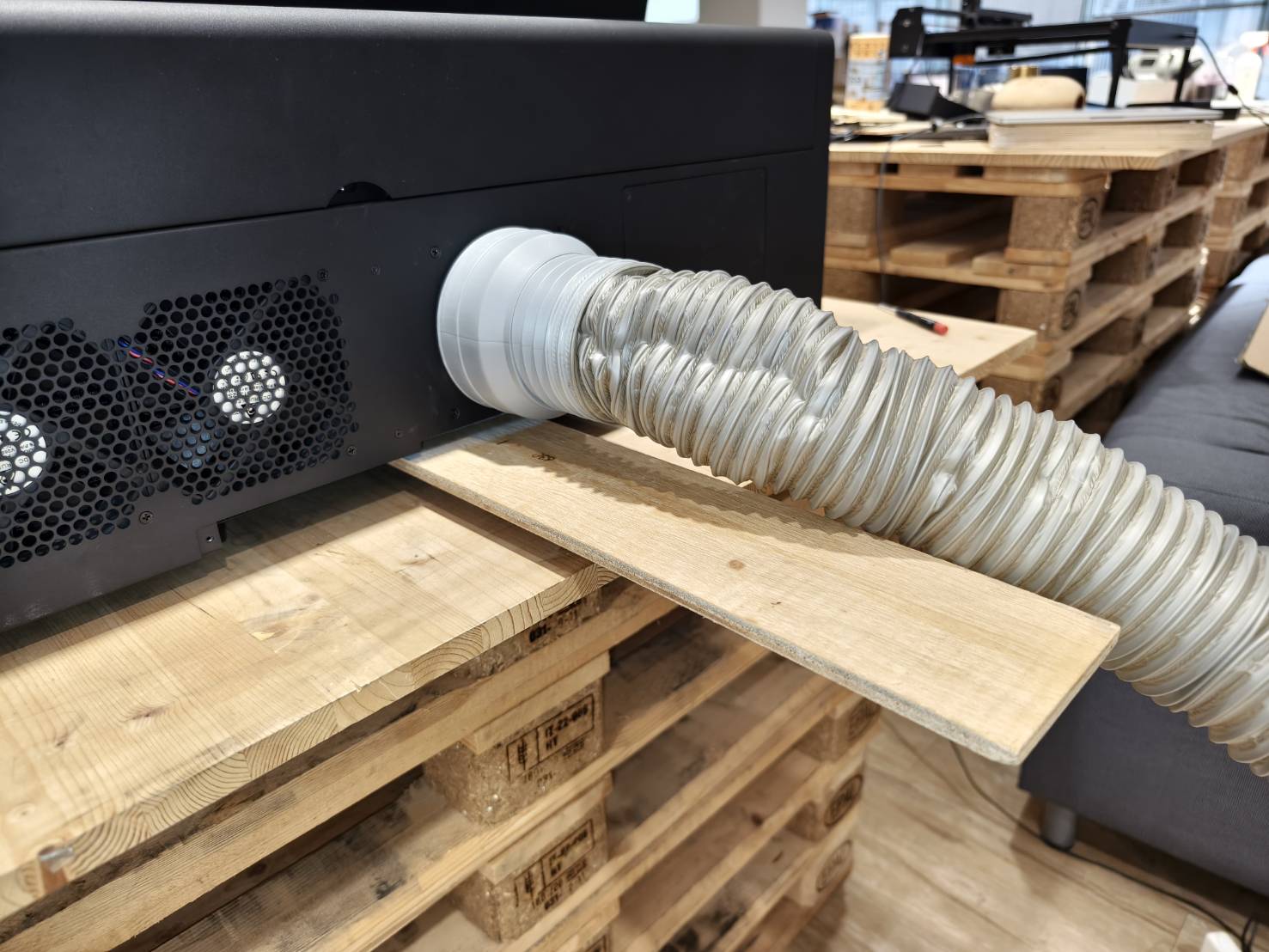

Varmista, että poistoilmaletku ei estä materiaalin takaosaa.

Vaihe 12

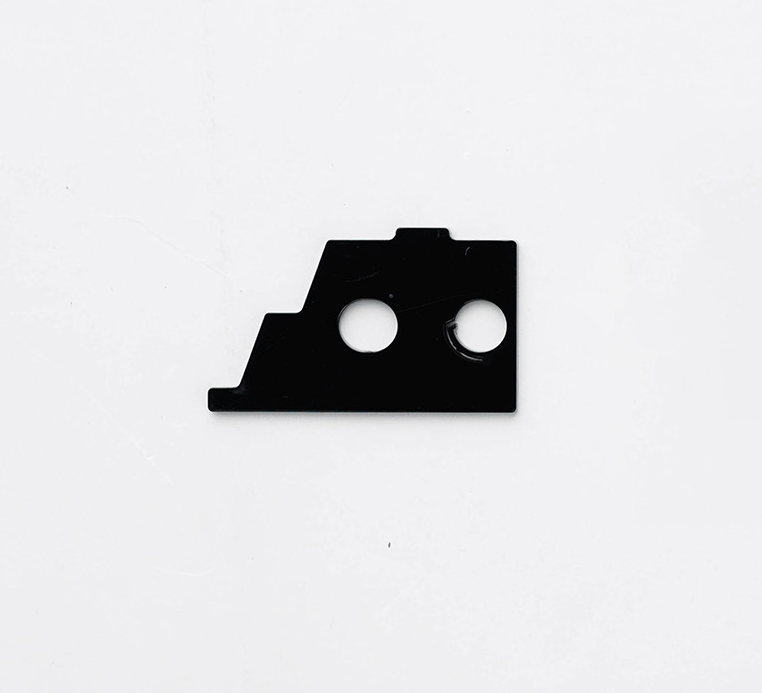

Suorita manuaalinen tarkennus työkalun avulla. Työkalun kärjen paksuus on 4 mm, ja sitä käytetään tarkentamiseen. (Jos työkalusi on kadonnut, voit käyttää ohjeita uuden leikkaamiseen itse.)

Vaihe 13

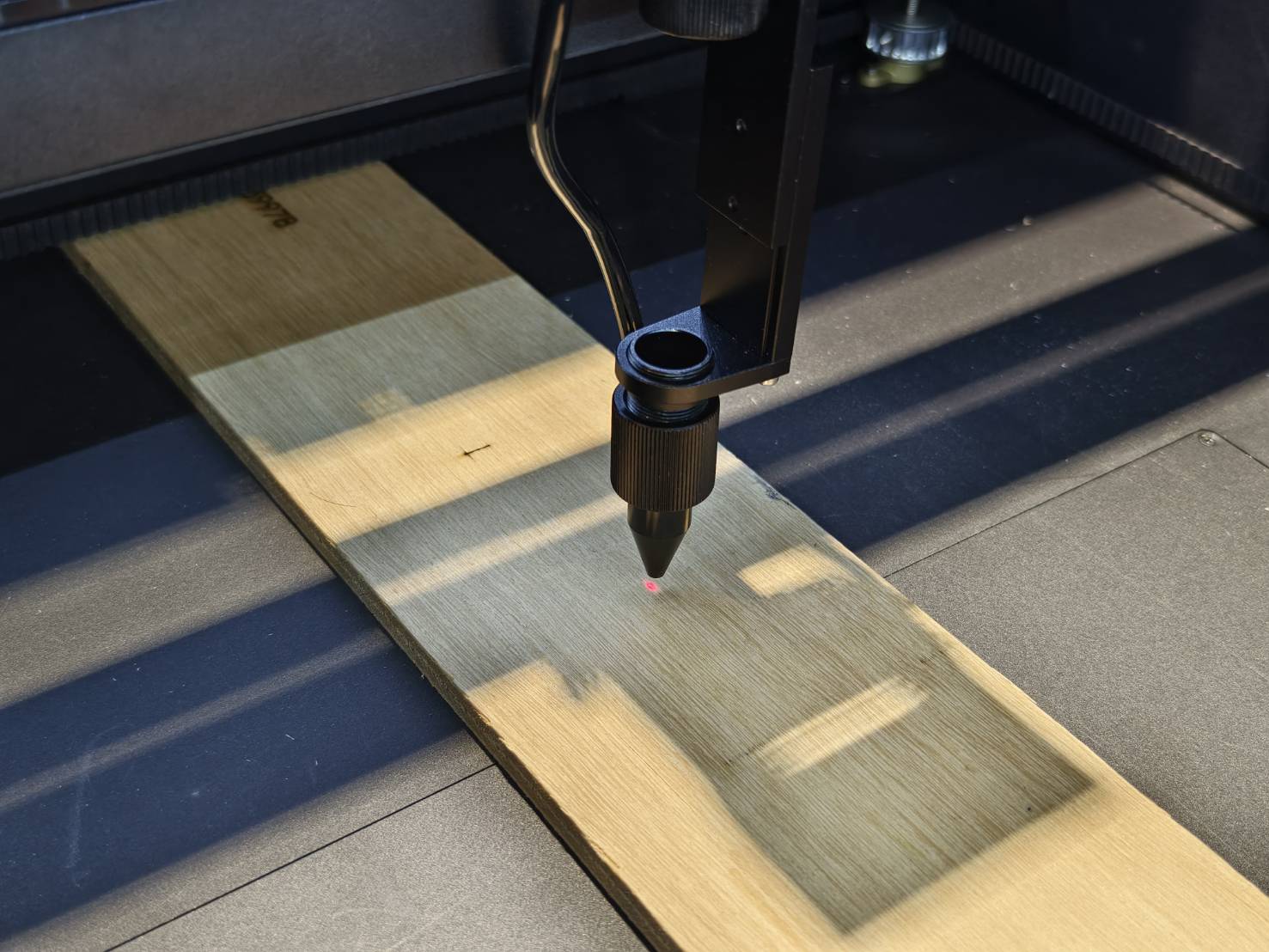

Siirrä laserpää alueelle, johon haluat kaivertaa tai leikata, ja sulje luukku.

Vaihe 14

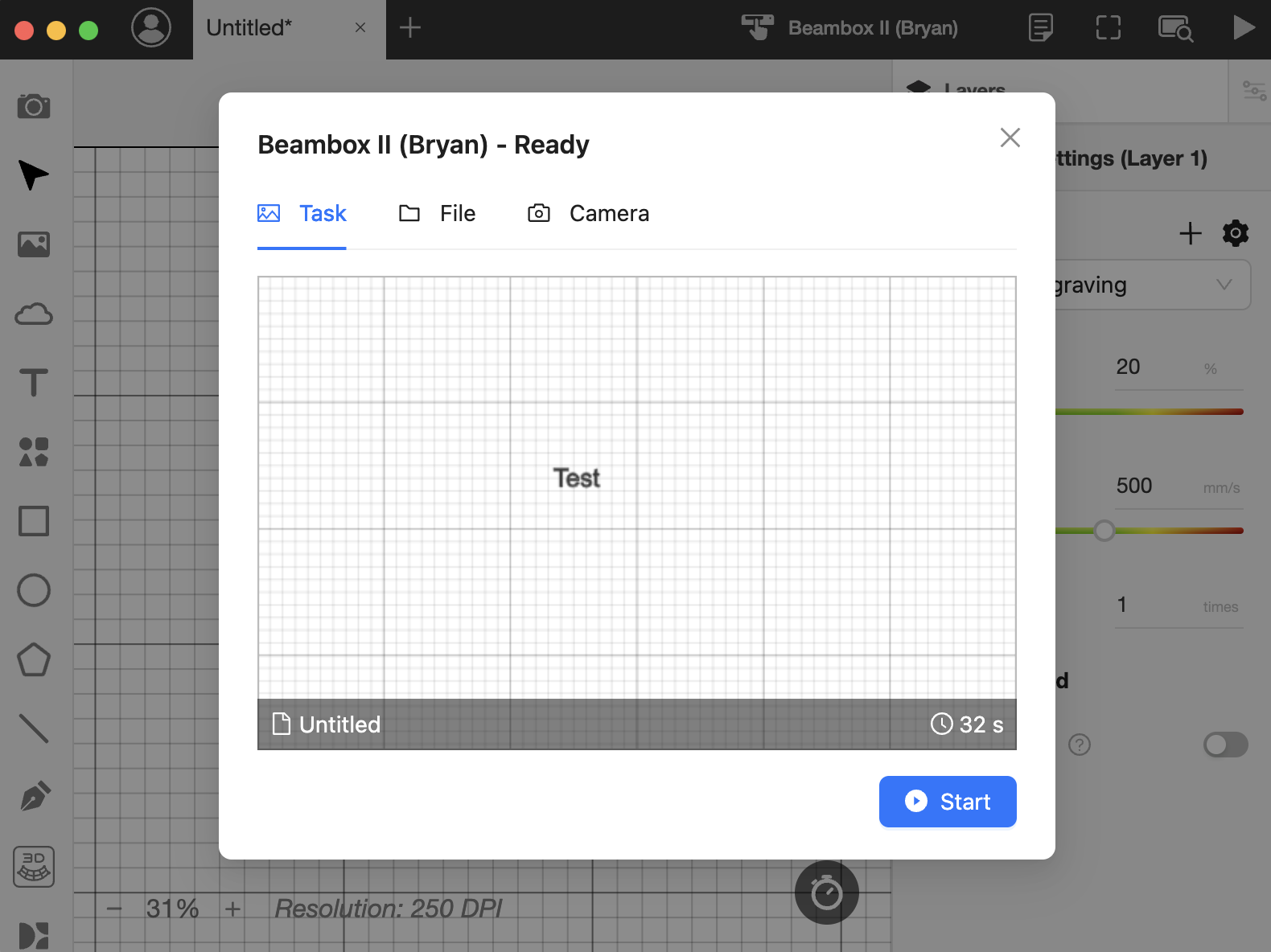

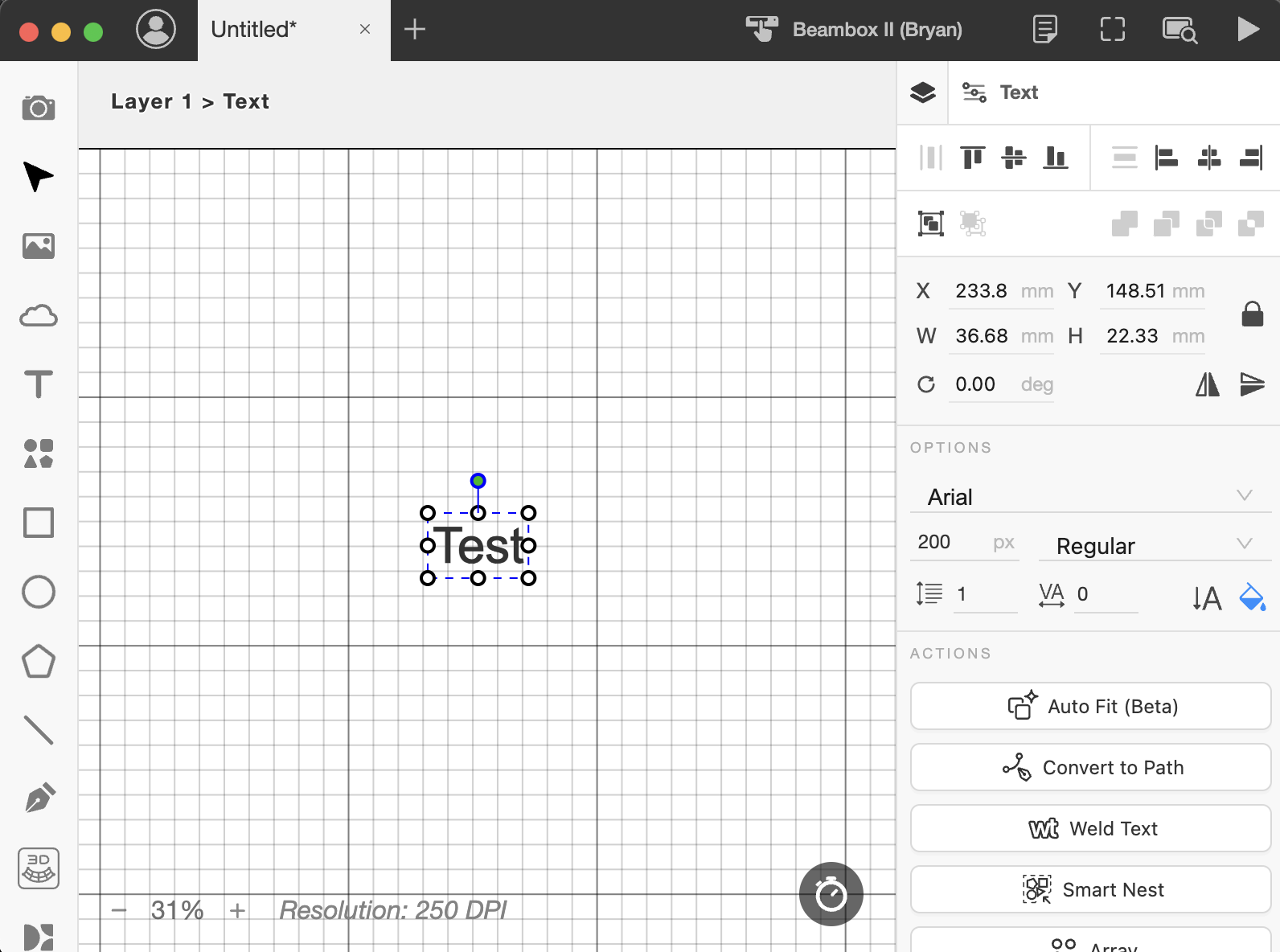

• Käynnistä Beam Studio ja tuo tai luo tiedosto.

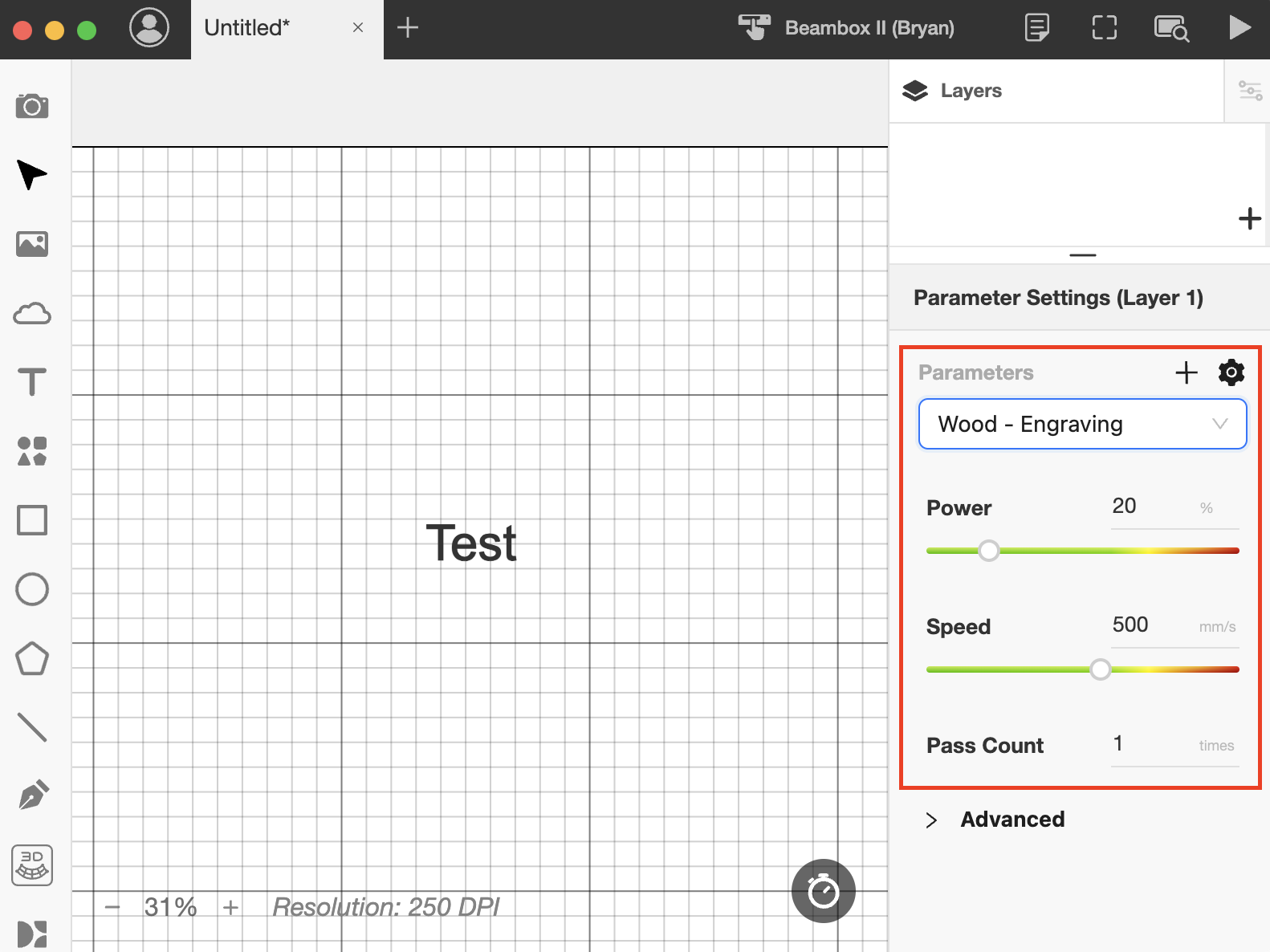

• Aseta oikeat parametrit materiaalisi mukaan.

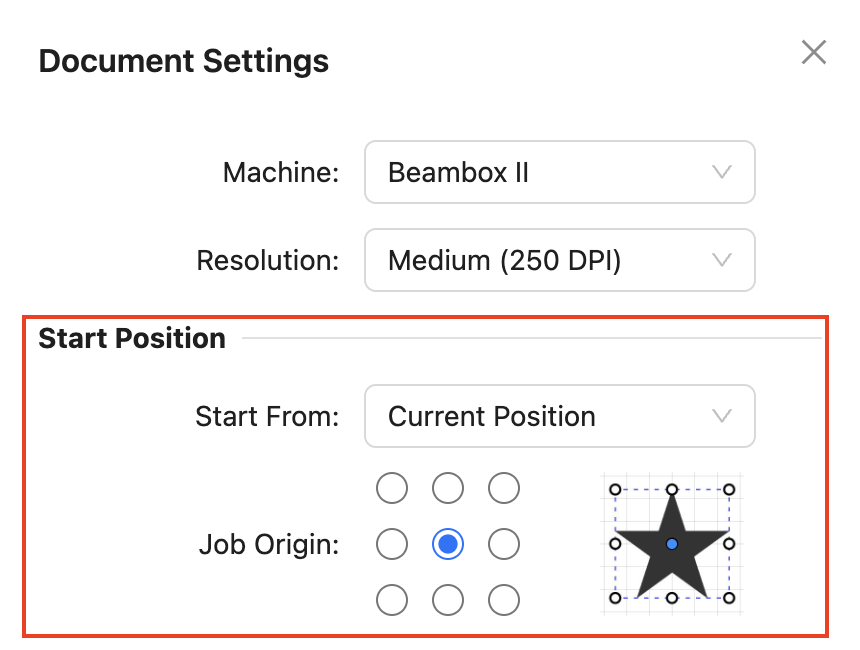

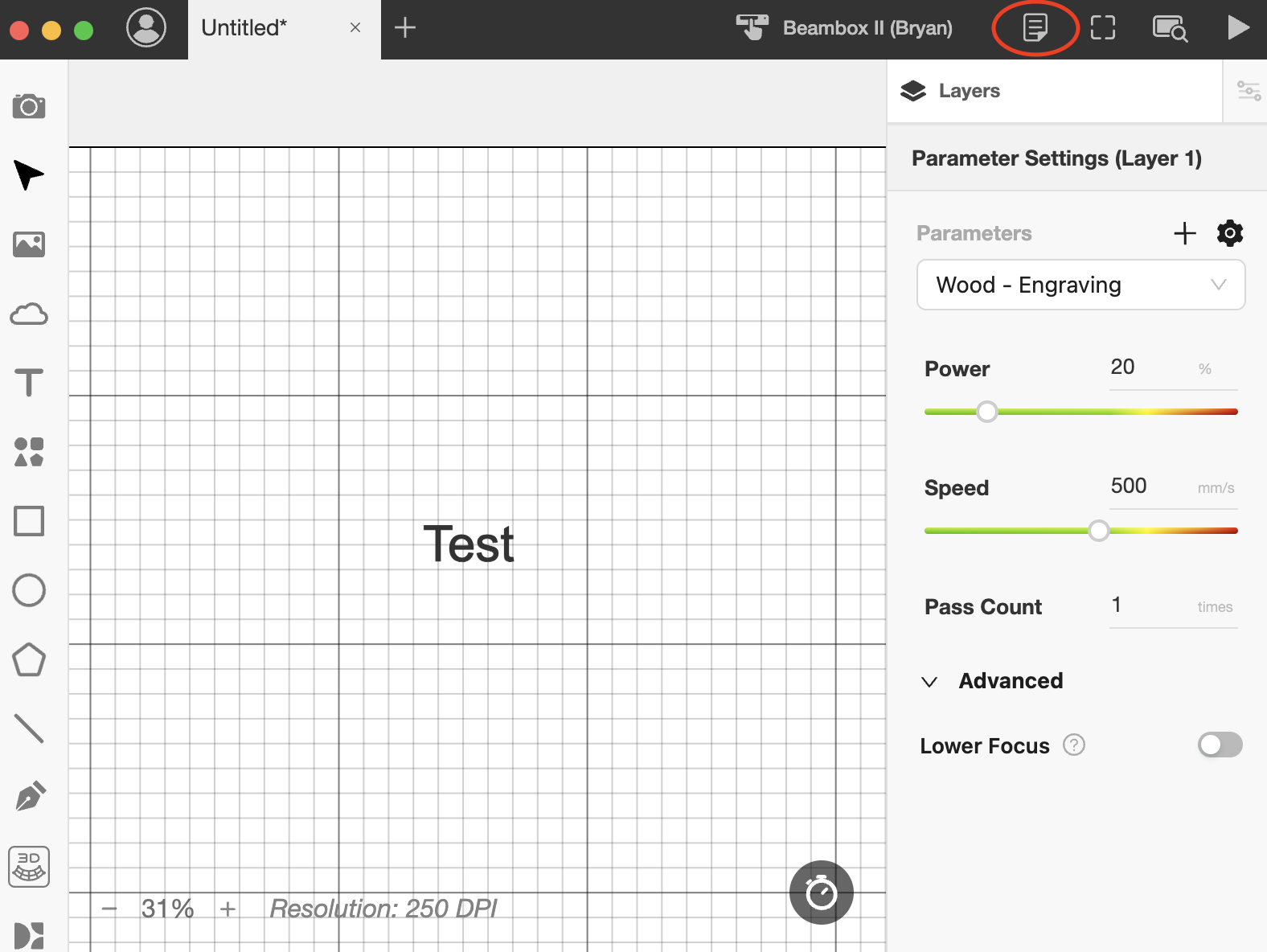

• Ota käyttöön nykyinen sijainti aloituspisteeksi asiakirja-asetuksissa.




• Aloita työ.


Vaihe 14

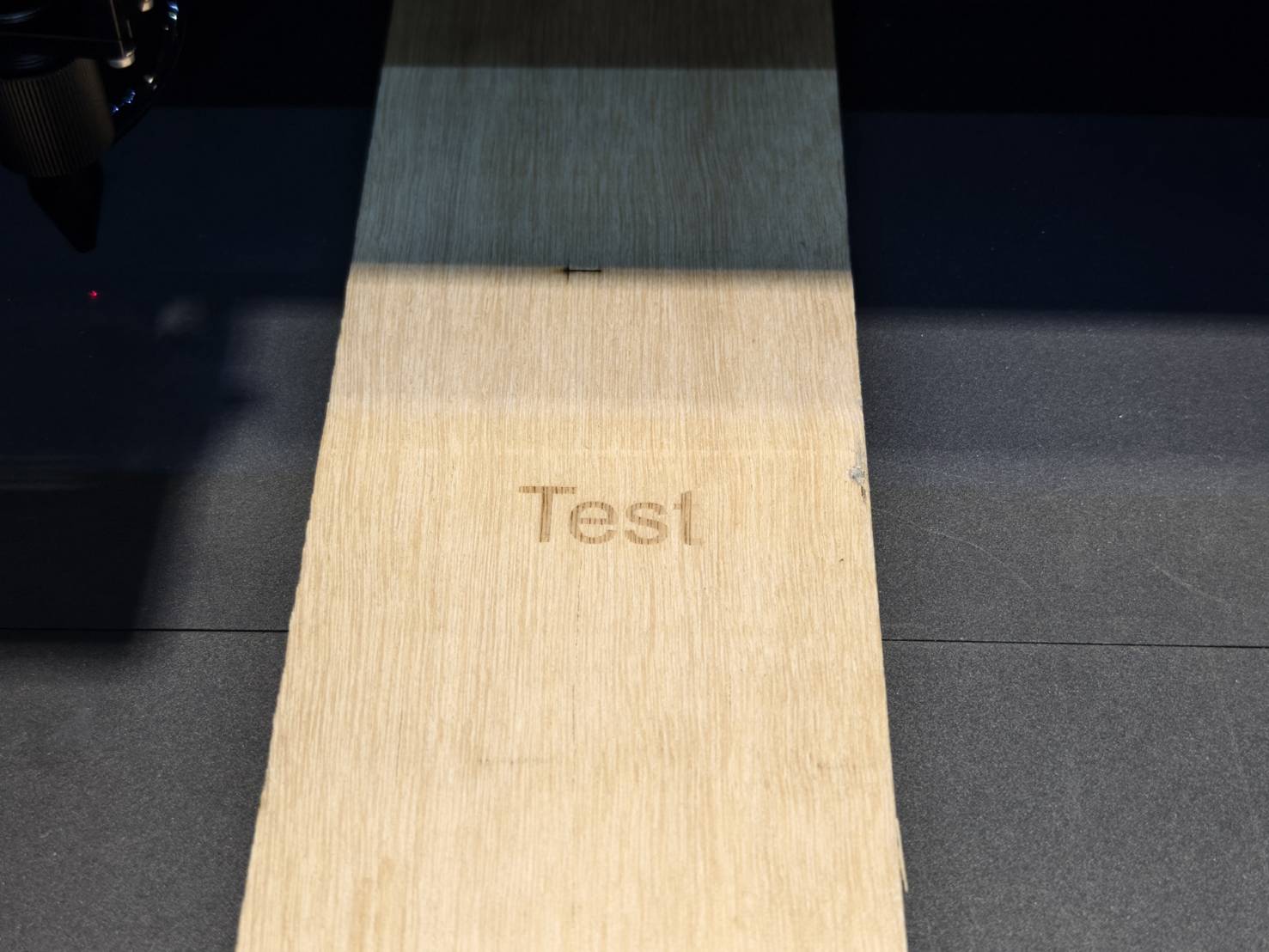

Tarkista tulos.
