Pyörivä akseli on yhteensopiva vain 110 mm:n ja 150 mm:n kenttälinssien kanssa.

Vaihe 1

Ota liitäntäkaapeli pakkauslaatikosta. Kun laite on sammutettuna, kytke kaapelin toinen pää laitteen vasempaan reunaan.

Kun olet kytkenyt toisen pään pyörivään akseliin, käynnistä Promark.

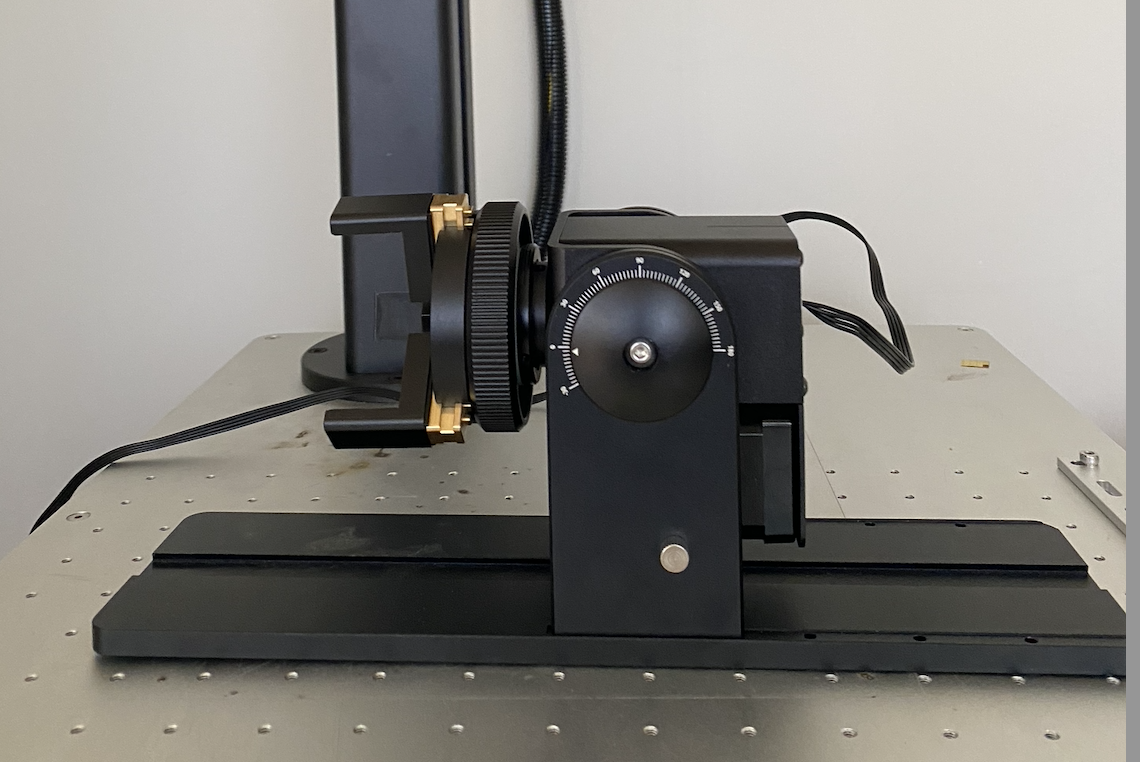

Pyörivä istukka normaalissa asennossa.

截圖 2025-03-27 11.40.04.png

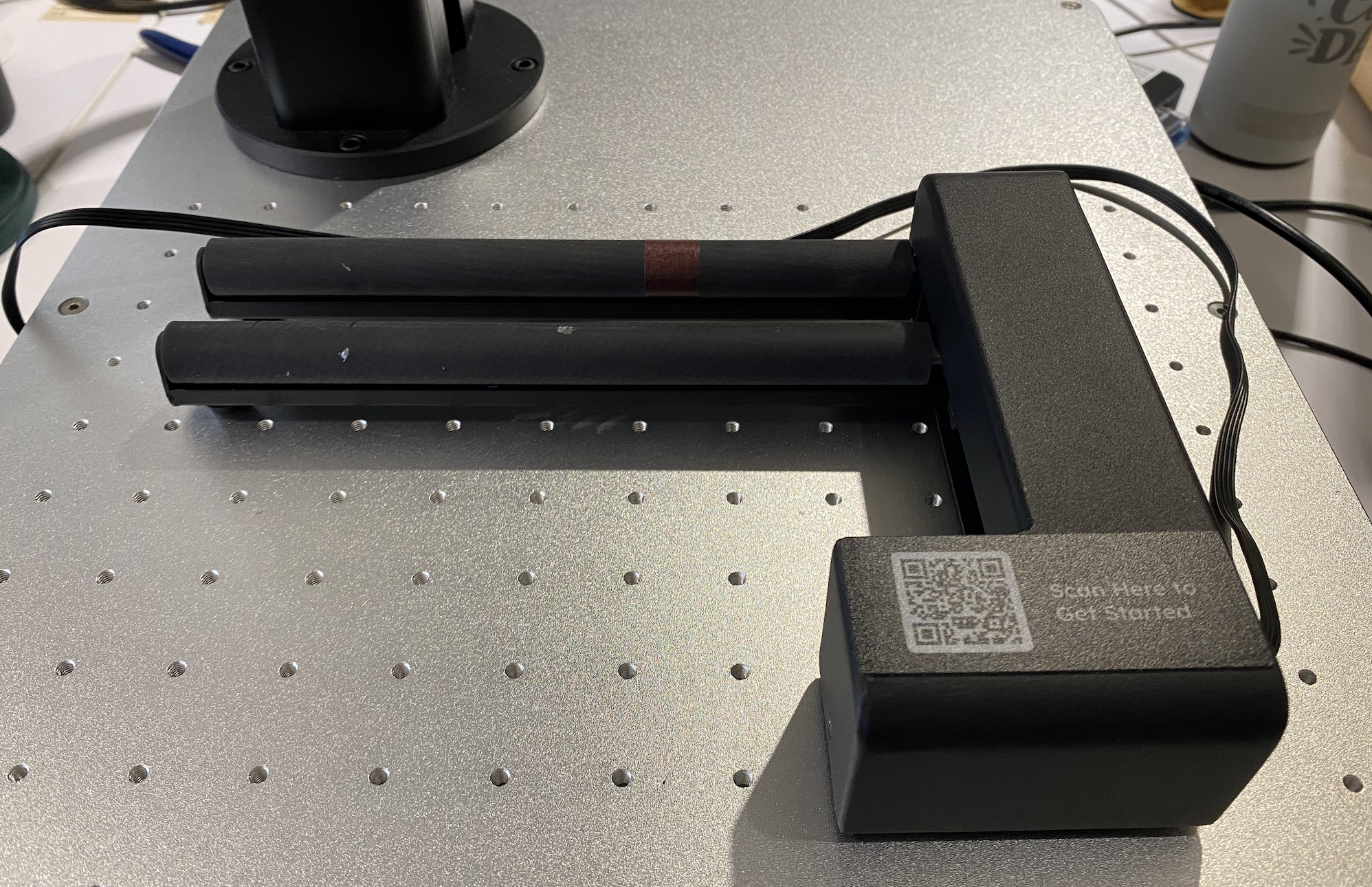

Rulla normaalissa asennossa.

截圖 2025-03-27 11.38.02.png

Huomaa: Jos sinun täytyy kääntää se vasemmalle, ota käyttöön 'Peilaus'-toiminto pyörivän akselin asetuksissa. Muuten voi ilmetä kuvan jakautumisvirheitä.

Vaihe 2

Siirry asiakirjan asetuksiin ottaaksesi pyörivän akselin käyttöön, ja napsauta sitten oikealla olevaa hammaspyöräkuvaketta siirtyäksesi pyörivän akselin asetuksiin.

截圖 2025-03-26 16.53.05.png

Vaihe 3

Valitse käyttämäsi pyörivä akseli ja määritä sen asetukset.

1. Syötä esineen ympärysmitta tai halkaisija (vain istukalle)

2. Säädä pyörimissuhdetta pyörivän akselin toimintaa varten.

3. Jaon koko: Kunkin kaiverrusosan yksikköpituus kuvassa.

4. Limityksen koko: Kunkin osan limityksen pituus.

5. Jos pyörivä akseli on käännetty vasemmalle, peilaustoiminto on otettava käyttöön.

Ympärysmitta

Jos syötetty ympärysmitta on suurempi kuin todellinen esine, se voi aiheuttaa kaiverretun alueen päällekkäisyyttä, mikä voi johtaa epätasaiseen väritykseen.
Jos syötetty ympärysmitta on pienempi kuin todellinen esine, kuvion osien väliin voi jäädä aukkoja.

Kun käytät istukkaa ja esine on kartiomainen, on suositeltavaa syöttää kaiverrettavan alueen keskimääräinen ympärysmitta.

Jaon koko

Käytettäessä Promark-pyöröpöytää kuva jaetaan useisiin osiin. Jokainen osa merkitään peräkkäin esineeseen; tämän jälkeen pyöröpöytä pyörähtää merkitsemään seuraavan osan. Tätä jatketaan, kunnes koko kuva on merkitty.

Kunkin osan koko määräytyy jaon koon asetuksen mukaan.

Jos esine on kartiomainen tai epäsäännöllisen muotoinen, pienemmän segmenttikoon käyttäminen voi vähentää osien välisiä aukkoja tai kohdistusvirheitä.

Suurempi jaon koko voi lyhentää tehtävään kuluvaa aikaa, mutta se saattaa vaikuttaa kaiverustulokseen suuremman polttovälin vaihtelun vuoksi yksittäisellä pituusyksiköllä.

Limityksen koko

Voit asettaa kiinteän limityksen kunkin osan loppuun minimoidaksesi näkyvät raot ja vähentääksesi mahdollisia aukkoja osien välillä.

Huomaa kuitenkin, että liian suuri limitys voi aiheuttaa materiaalin päällekkäisten alueiden liiallista kuumenemista, mikä johtaa näkyvään vaakasuoraan viivaan.

*Promark-pyöröpöytä tukee vain X-suuntaista kaiverusta.
