2-4 Kameran kalibrointi

⚠︎ Varmista, että Beam Studio ja beamo II -laiteohjelmisto on päivitetty uusimpaan versioon.

Kuvaus

Tämä artikkeli opastaa sinut kameran kalibrointiprosessin läpi.


Milloin kameran kalibrointi on tarpeen
1. Kun laitetta käytetään ensimmäistä kertaa.
2. Kun laite on siirretty toiseen paikkaan.
3. Kun kameran esikatselun ja todellisen kaiverrussijainnin välillä on poikkeama.

Huomautus:
Kameran kalibrointi vaaditaan kameran esikatselutoiminnon ensimmäisellä käyttökerralla.

Vaihe 1 - Vahvista Beam Studion ja laiteohjelmiston versio

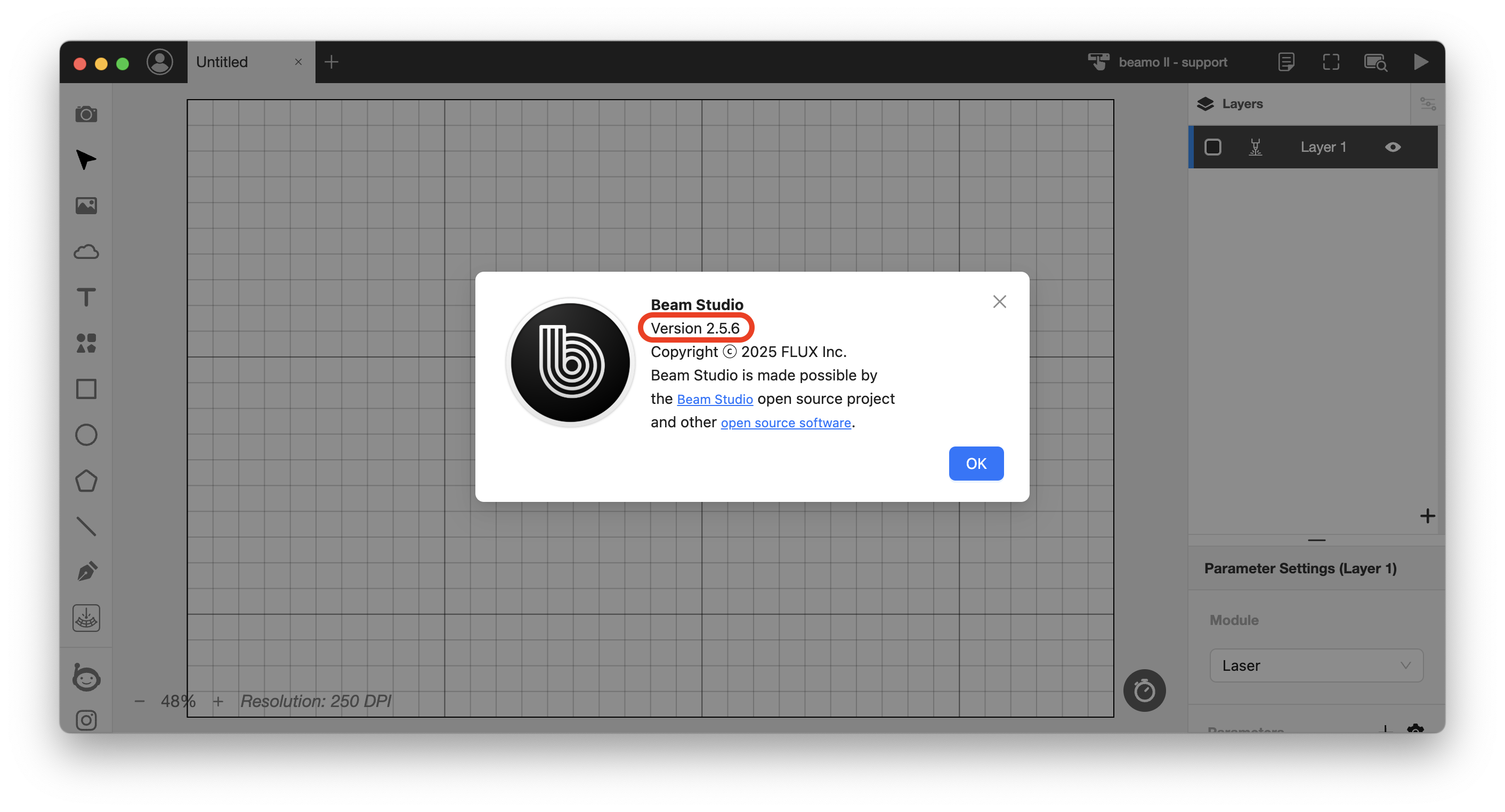

Vaadittu ohjelmistoversio: Beam Studio 2.5.11 tai uudempi.

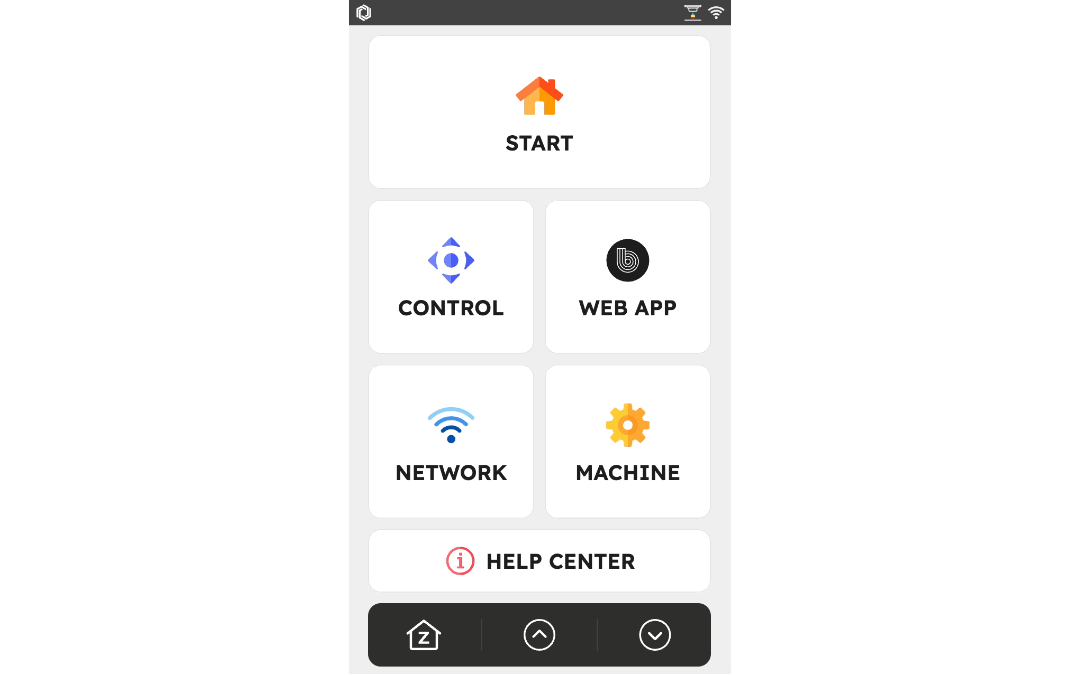

Vaadittu laiteohjelmistoversio: 6.1.6 tai uudempi.

Vaihe 2 - Valmistelu

Tarvittavat materiaalit:
Aseta kaksi A4-kokoista valkoista paperiarkkia päällekkäin ja liimaa ne yhteen niin, että syntyy pinta, joka on noin 19–28 cm pitkä ja 31–40 cm leveä, tai käytä samankokoista vaaleaa puulevyä.

Vaihe 3 - Luo uusi projekti ja suorita kameran kalibrointi

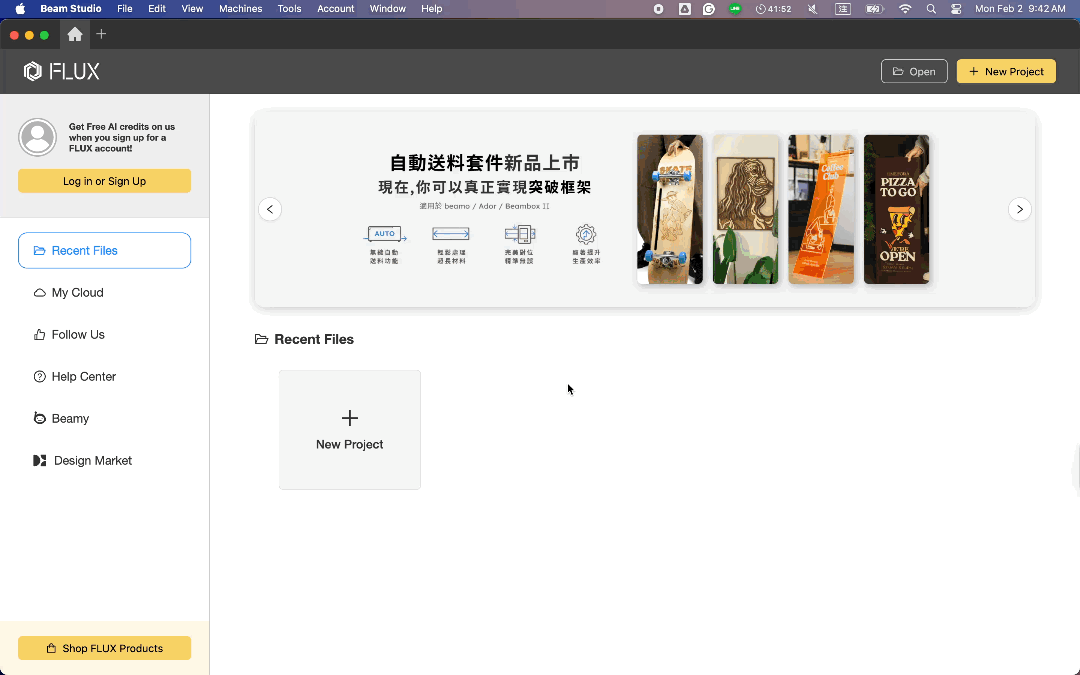

Luo uusi projekti, valitse käytettävän laitteen nimi ja napsauta "Kalibroi kamera".

Vaihe 4 - Aseta valkoinen paperi paikalleen

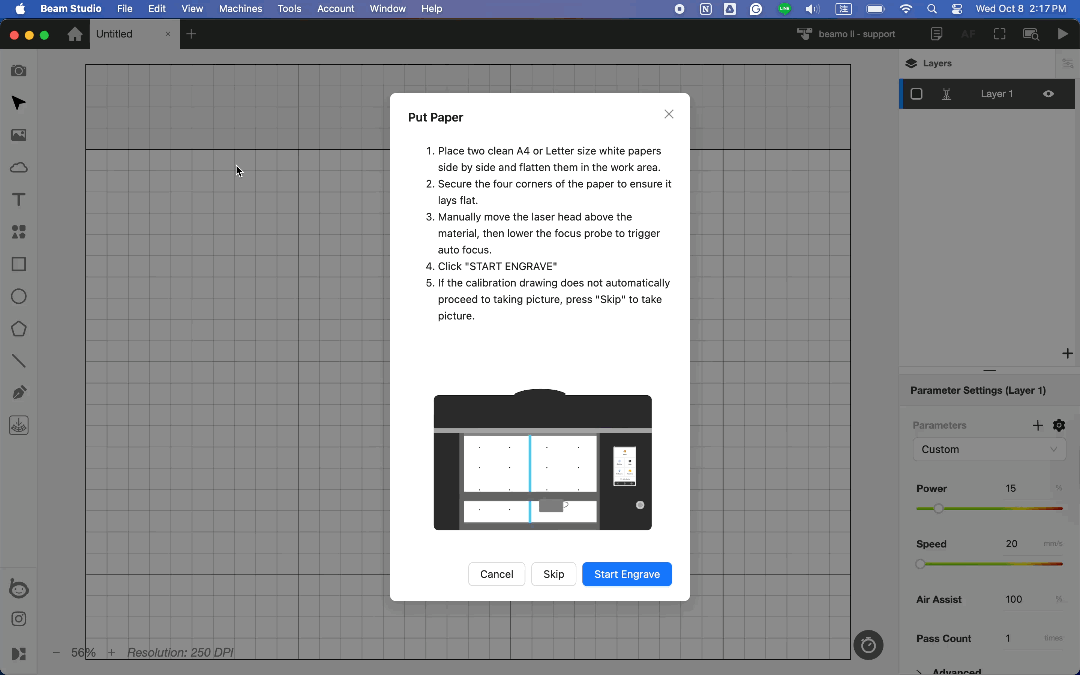

Aseta puhdas A4-kokoinen valkoinen paperi työalueen keskelle ja kiinnitä se teippaamalla kaikki neljä kulmaa teipillä.

Vaihe 5 - Kalibrointikuvan piirtäminen

Napsauta "ALOITA KAIVERRUS" piirtääksesi kalibrointikuvan.

Vaihe 6 - Merkkipisteiden kohdistaminen

Lähennä, loitonna ja säädä kuvan valotusta kohdistaaksesi punaiset merkkipisteet tarkasti kahdeksaan piirrettyyn pisteeseen.

Vaihe 7 - Kalibrointitulosten tarkistaminen

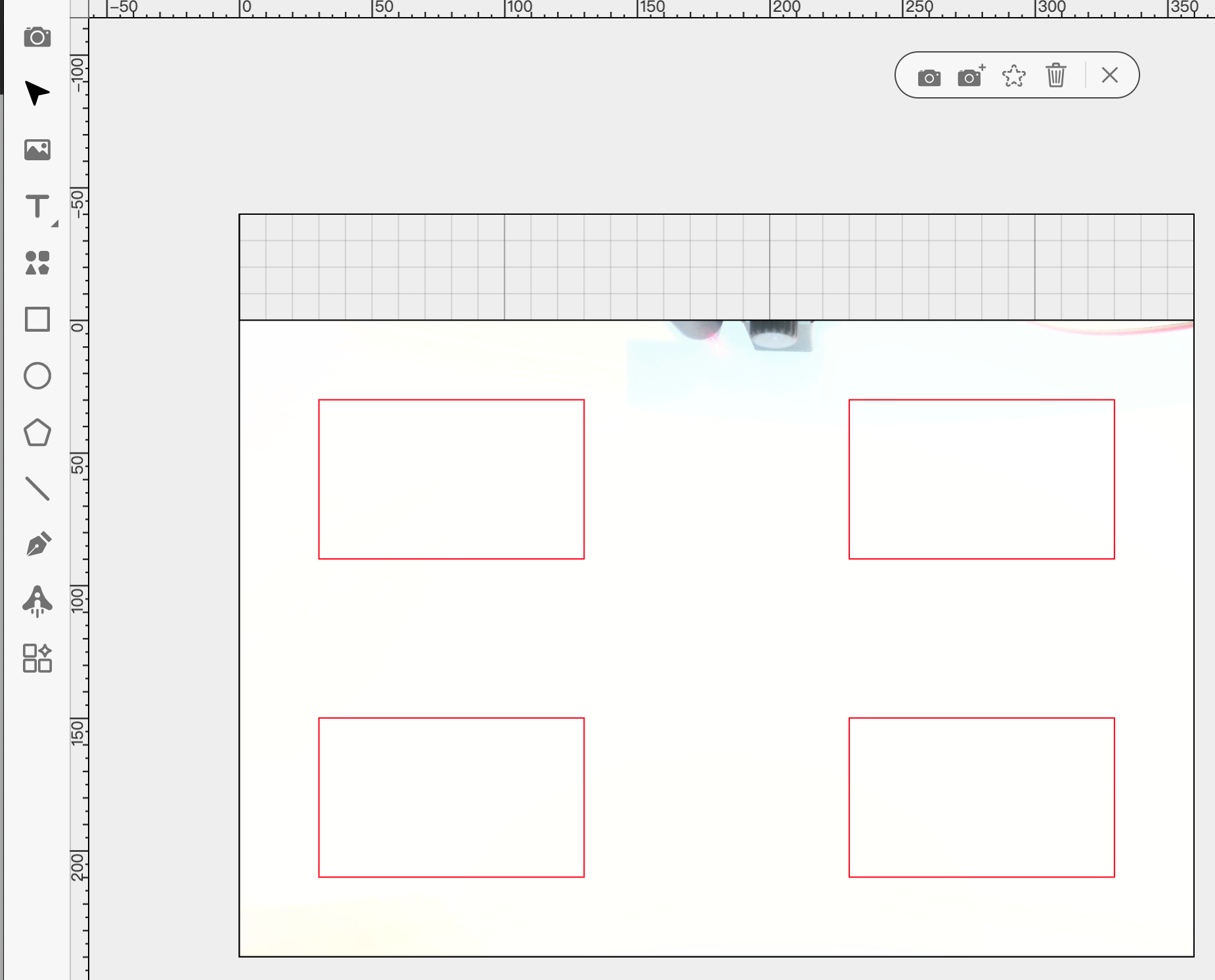

Piirrä neljä suorakulmiota seuraavien asetusten mukaisesti ja varmista, että kunkin suorakulmion kaikki neljä sivua kohdistuvat täysin lasermerkintäpisteisiin.

Sijainnit ja mitat:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Jos suorakulmiot eivät kohdistu oikein merkintäpisteisiin, tarkenna uudelleen säätämällä materiaalin korkeutta ja suorita kameran kalibrointi uudelleen paikannustarkkuuden palauttamiseksi.
