2-4 Kameran kalibrointi

⚠︎ Ennen aloittamista varmista, että Beam Studio ja HEXA RF -laiteohjelmisto on päivitetty uusimpiin versioihin.

Kuvaus

Tämä artikkeli opastaa sinut kameran kalibrointiprosessin läpi.



Milloin kameran kalibrointi on tarpeen
1. Käytettäessä laitetta ensimmäistä kertaa.
2. Laitteen siirtämisen jälkeen.
3. Kun kameran esikatselun ja todellisen kaiverrussijainnin välillä on ero.

Huomautus:
Kameran kalibrointi on suoritettava ennen kameran esikatselutoiminnon ensimmäistä käyttökertaa pakkauksesta purkamisen jälkeen.

Vaihe 1 - Tarkista ohjelmisto- ja laiteohjelmistoversiot

Vaadittu ohjelmistoversio: Beam Studio 2.6.2 tai uudempi

Vaadittu laiteohjelmistoversio: 6.2.2 tai uudempi

Vaihe 2 - Valmistele materiaalit

Tarvittavat materiaalit (itse hankittavat):
A4-kokoinen valkoinen paperi tai vastaavan kokoinen vaalea levy

Vaihe 3 - Aloita kameran kalibrointi

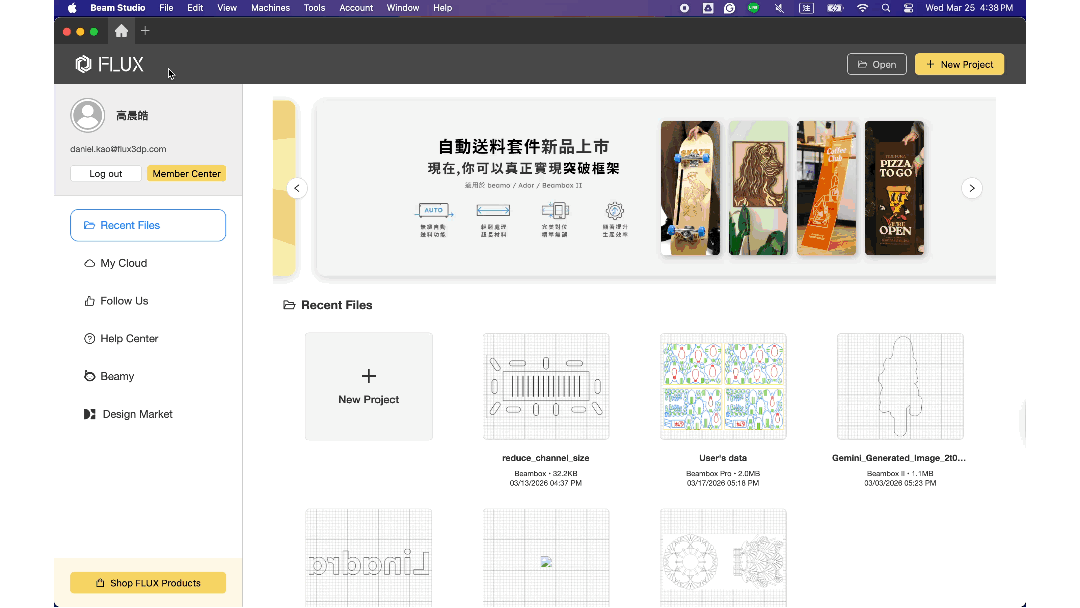

Luo uusi projekti, valitse kalibroitava laite ja napsauta "Kalibrointi" > "Kameran kalibrointi"

Vaihe 4 - Aseta valkoinen paperi

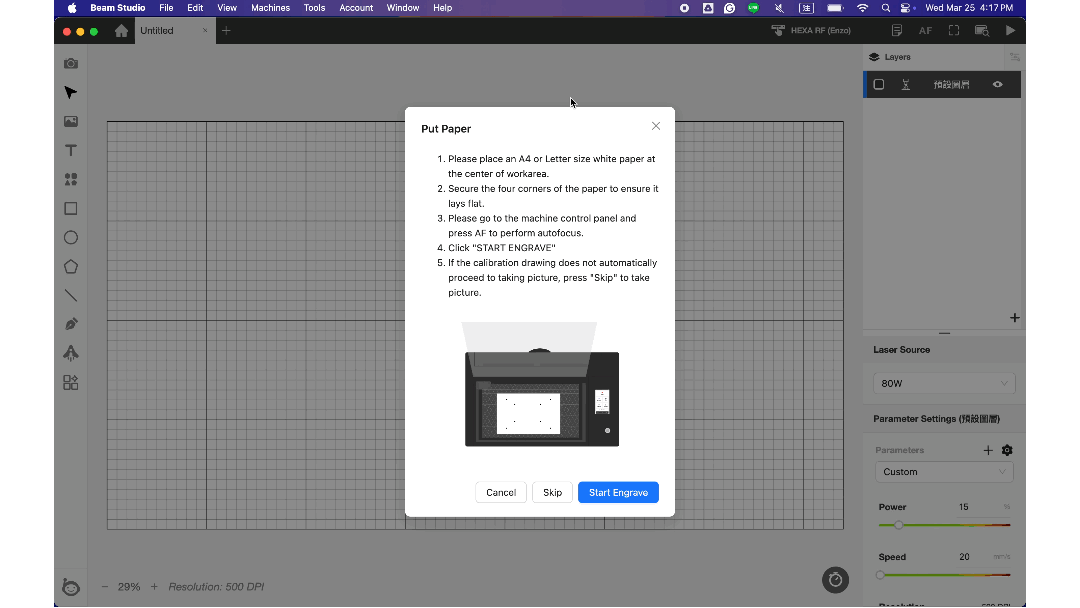

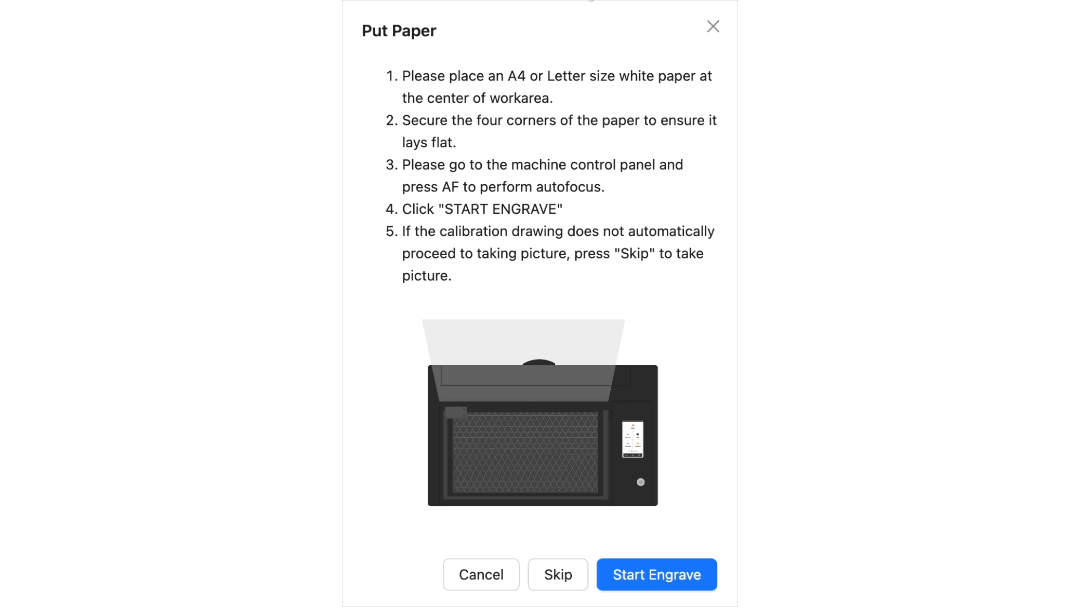

Aseta puhdas A4-kokoinen valkoinen paperi työalueen keskelle ja kiinnitä kaikki neljä kulmaa teipillä.

Vaihe 5 - Kalibrointikuvion piirtäminen

Napsauta aloittaaksesi kalibrointikuvion piirtämisen

Vaihe 6 - Merkkien kohdistus

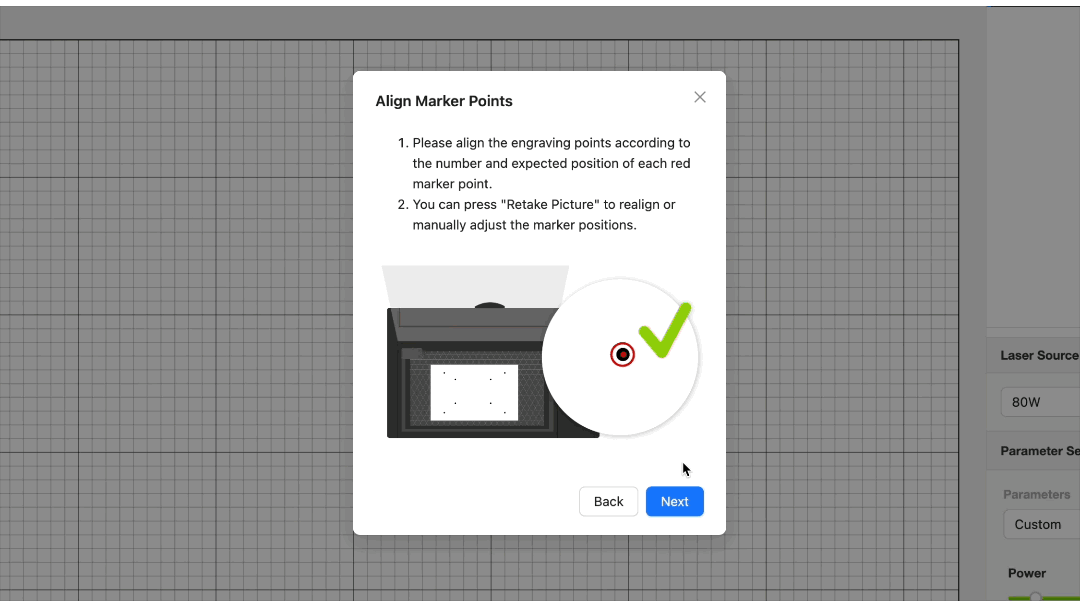

Voit zoomata sisään/ulos ja säätää kuvan valotusta tarkistaaksesi ja siirtääksesi punaiset merkkipisteet niin, että ne osuvat täysin kahdeksan tulostetun pisteen päälle

Jos merkit näkyvät alla esitetyllä tavalla eivätkä ole valkoisella paperilla, noudata seuraavia ohjeita säätääksesi.

a. Vedä kuvaa keskittääksesi tulostetun 8-pisteen kuvion ja napsauta sitten "Ota kuva uudelleen".

b. Säädä kaikki merkkipisteet manuaalisesti
Katso merkkien oikea järjestys alta:
