Kuvaus

Tämä sivu käsittelee 1.5-tuumaisen linssin asennusmenetelmää.

Huomautus:
HEXA RF 1.5-tuumainen tarkennuslinssi on suunniteltu kaivertamiseen ja tuottaa tarkempia tuloksia kuin vakiotarkennuslinssi. Tämä lisäosa ei sovellu leikkaamiseen. Käytä siksi vakiotarkennuslinssiä leikkaustarkoituksiin.

Vaihe 1

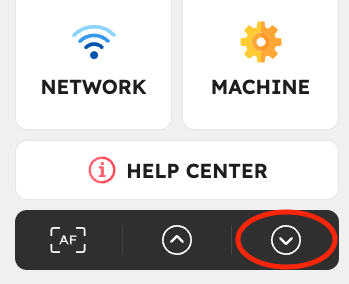

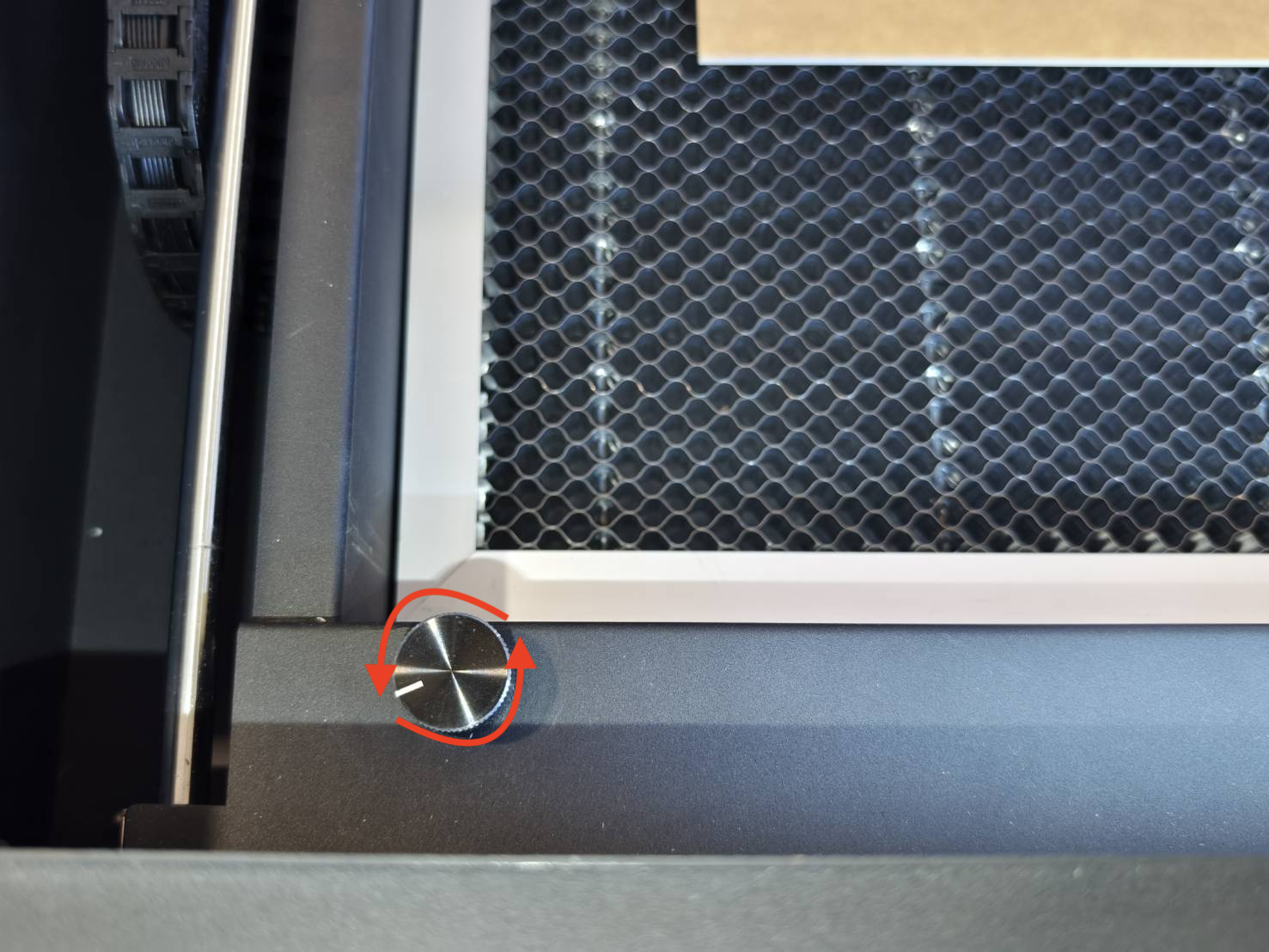

Laske pöytä ala-asentoon painamalla ohjauspaneelin laskunappia tai kääntämällä säädintä manuaalisesti vastapäivään.

Vaihe 2

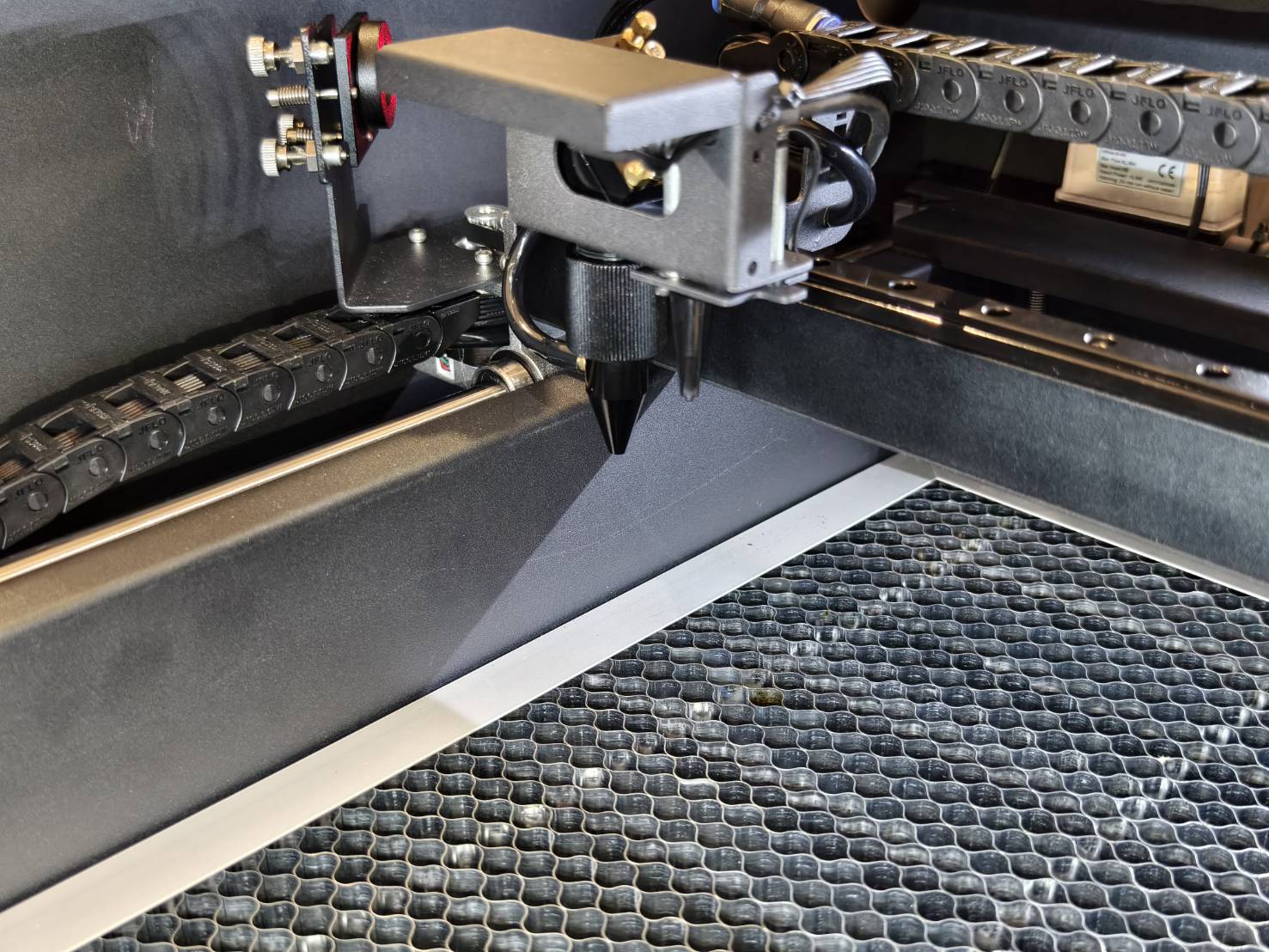

Pura lasersuutin ja poista nykyinen linssi.

Vaihe 3

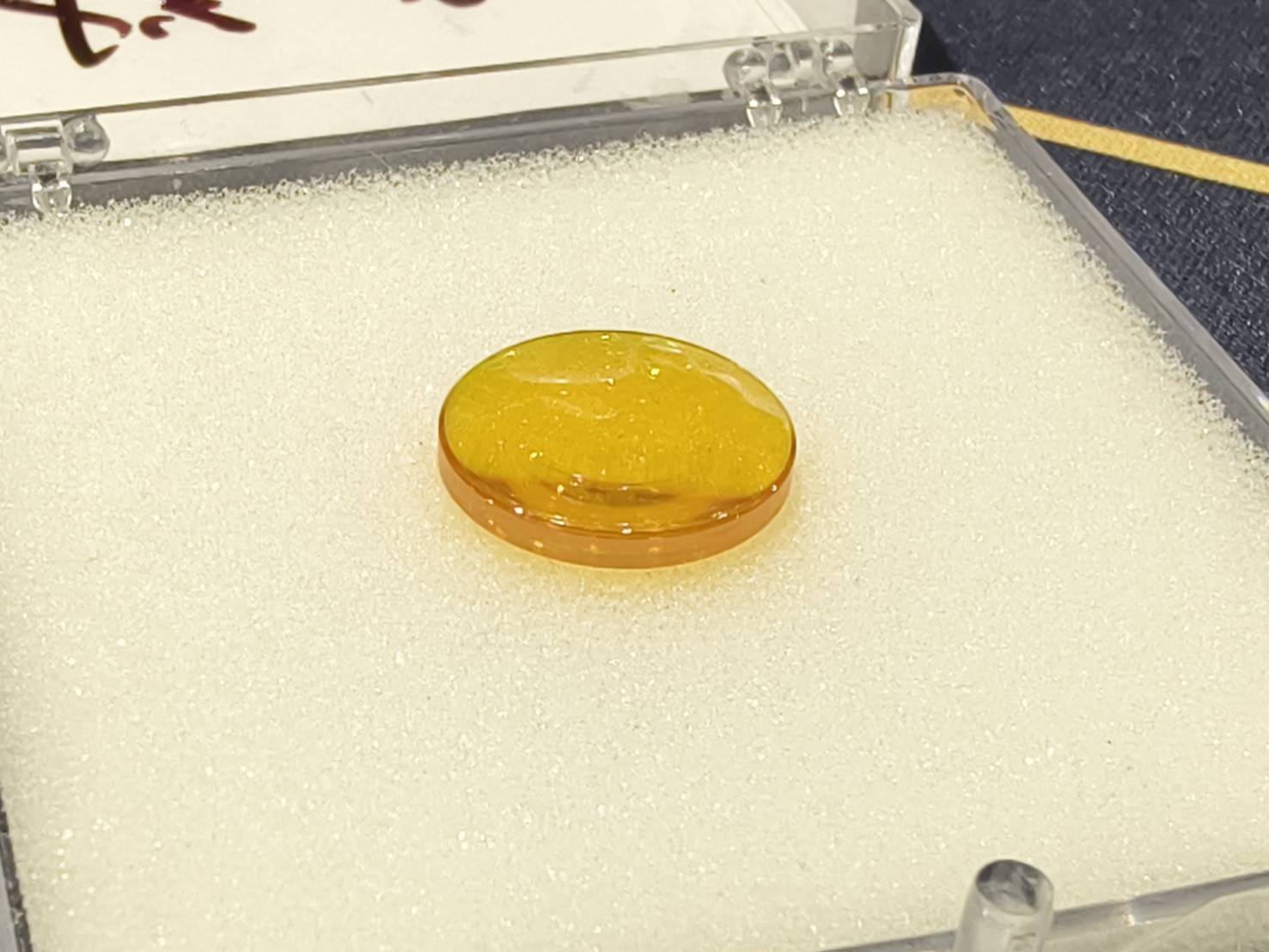

Valmistele 1.5-tuumainen linssilisäosa.

Vaihe 4

Kokoa suutin uudelleen 1.5-tuumaisen linssin kanssa.

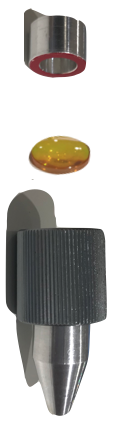

Varmista, että linssi on alla olevan kuvan mukaisessa järjestyksessä.
Varmista, että linssin kaareva/kupera puoli on ylöspäin.
(Vinkki kaarevan puolen tunnistamiseen: sen pitäisi heijastaa koko kasvosi, kun katsot sitä.)
Varmista, ettei ilmaletku ole taitettu.

Selitys

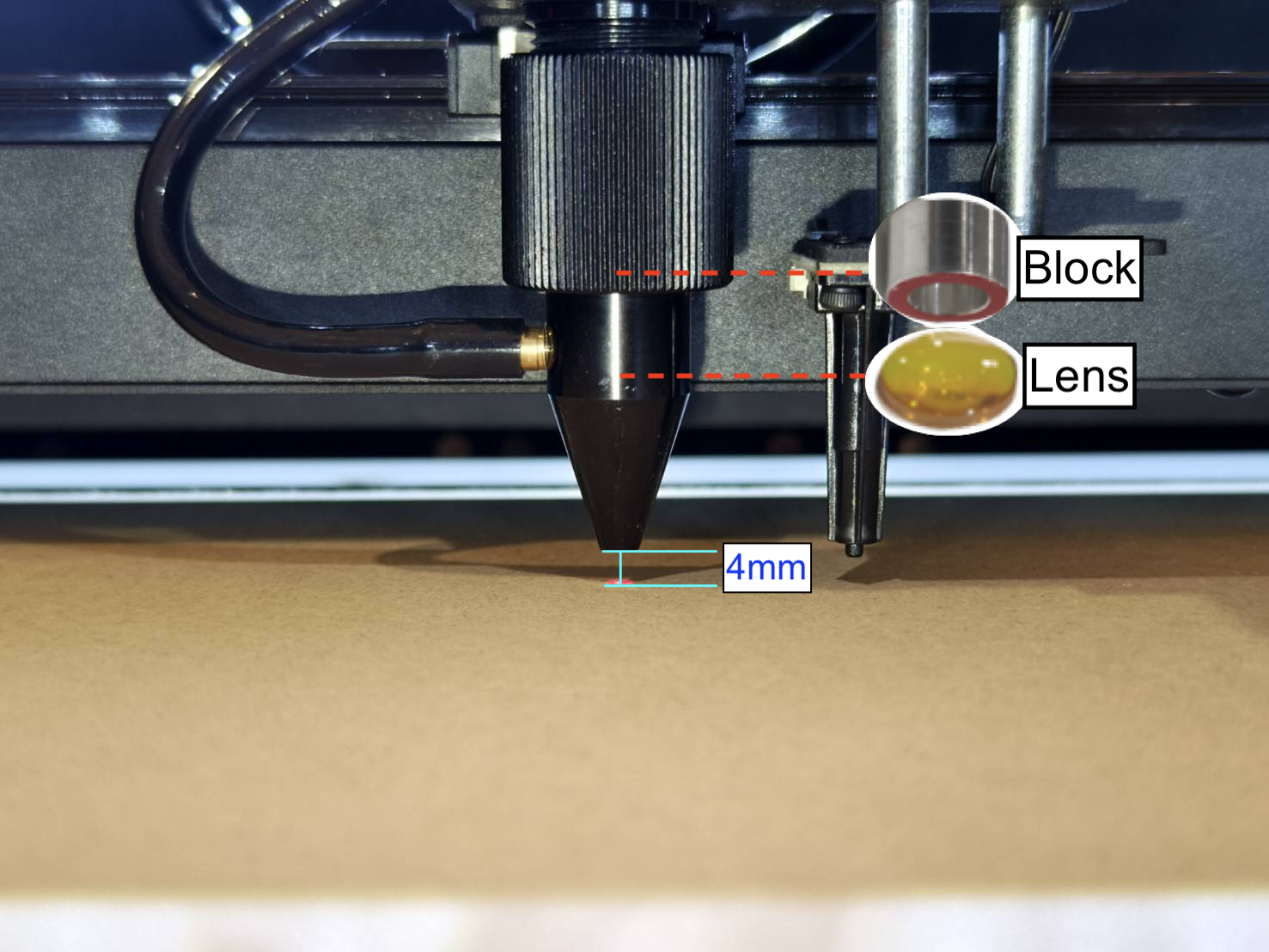

Oletusarvoisesti tarkennuslinssi on yläosassa ja tarkennusetäisyys on 4 mm, mikä tarkoittaa, että suuttimen kärjen ja materiaalin pinnan välinen etäisyys on 4 mm.
Tarkennustilan järjestyksen määrittäminen

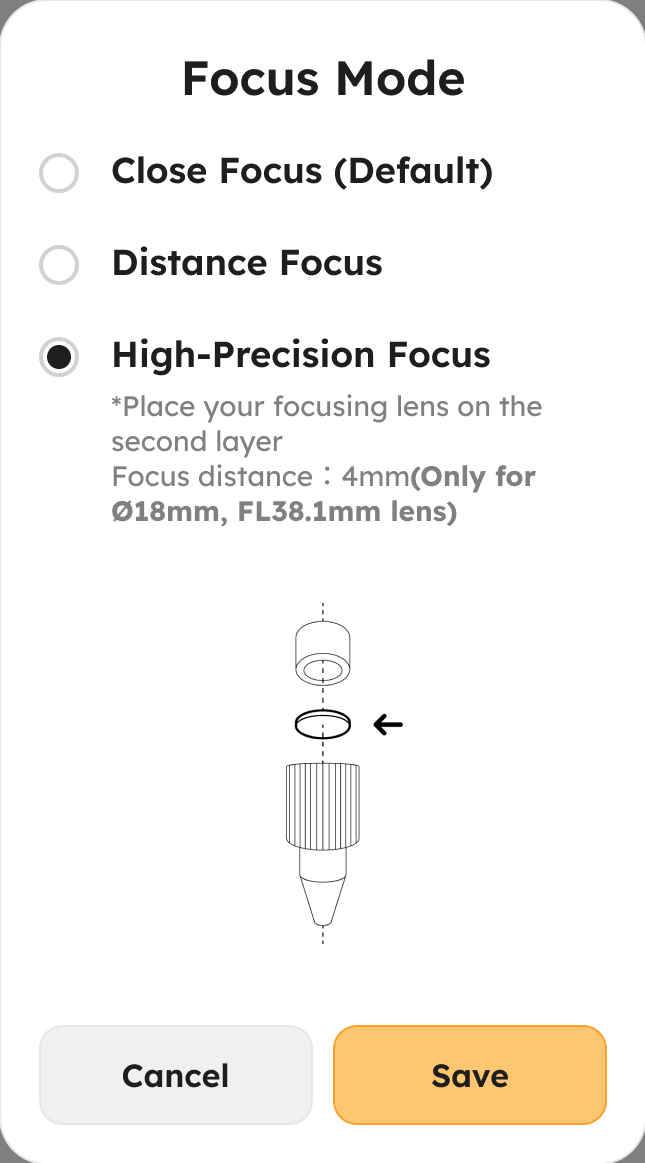

Tarkennustila: Korkean tarkkuuden tarkennus

Lohko

Linssi

Rengas

Suutin
Linssillä on kaksi puolta. Kaareva/kupera puoli tulee osoittaa ylöspäin asennettaessa.

Esittely

Vaihe 5

Siirry kohtaan "Laitteistoasetukset" valitaksesi oletustarkennustilan.
Machine >> Hardware Settings >> Next page >> Focus Mode >> Valitse "Close Focus" (Oletus)
(Asennus on valmis tämän vaiheen jälkeen.)
