Beambox - Pyörivä moduuli 1.0 Asennusopas

1. Asennus

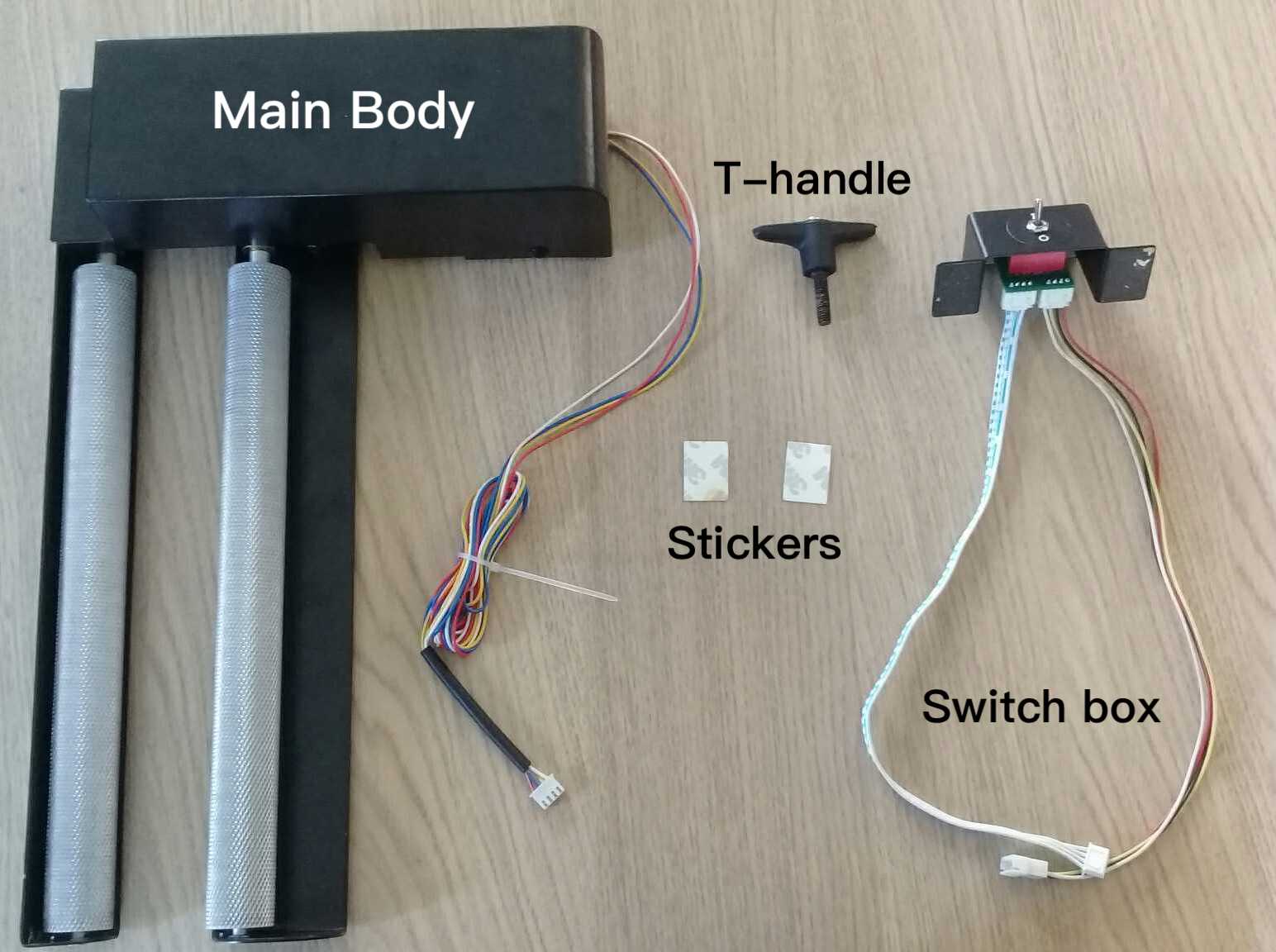

1.1 Pyörivä moduuli koostuu 4 osasta:päärunko, T-kahva, kytkentärasia ja 2 tarraa kytkentärasiaa varten.

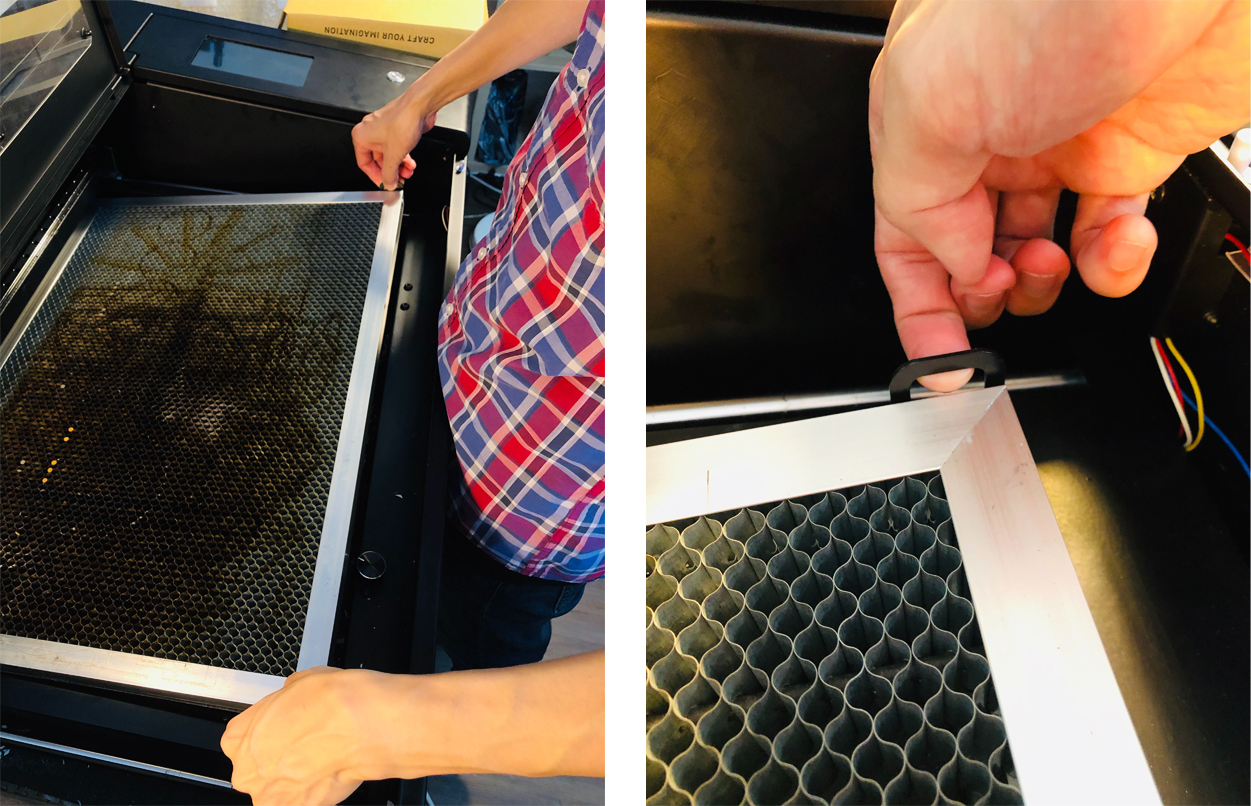

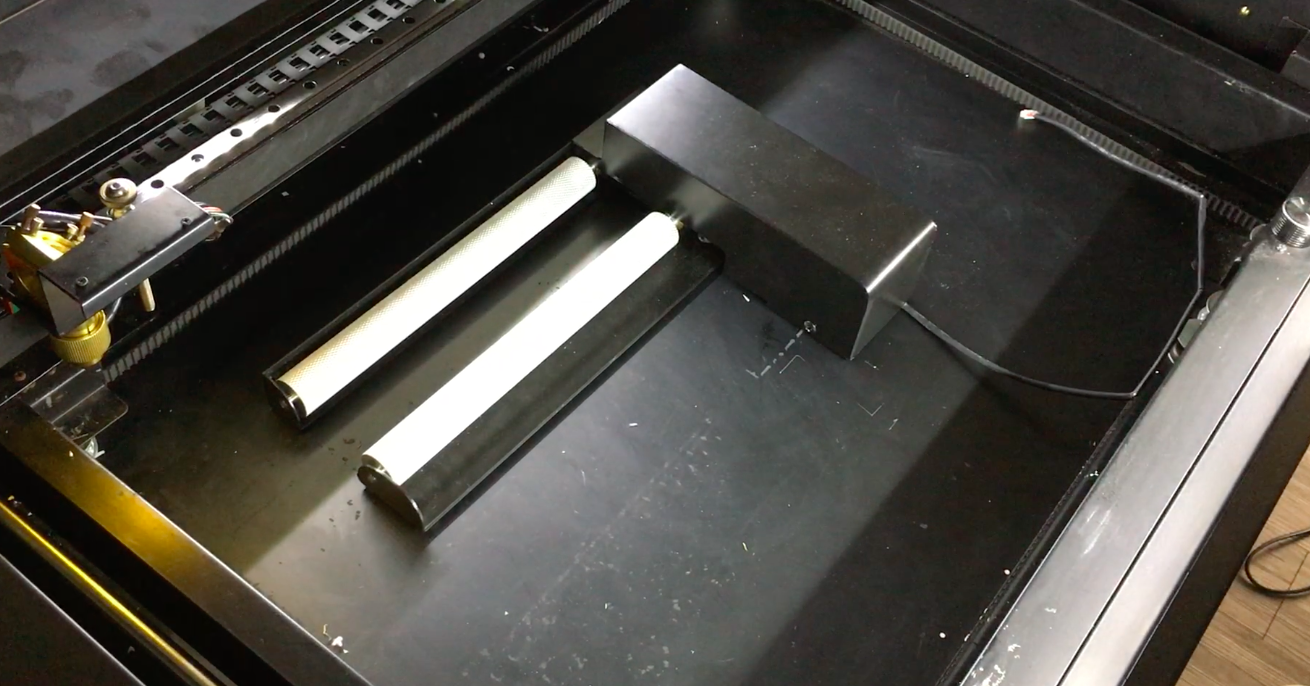

1.2 Poista kennolevy nostamalla sitä kielekkeistä. 1.3 Aseta päärunko laitteeseen. Päärungon mustat osat tulee olla oikealla puolella.

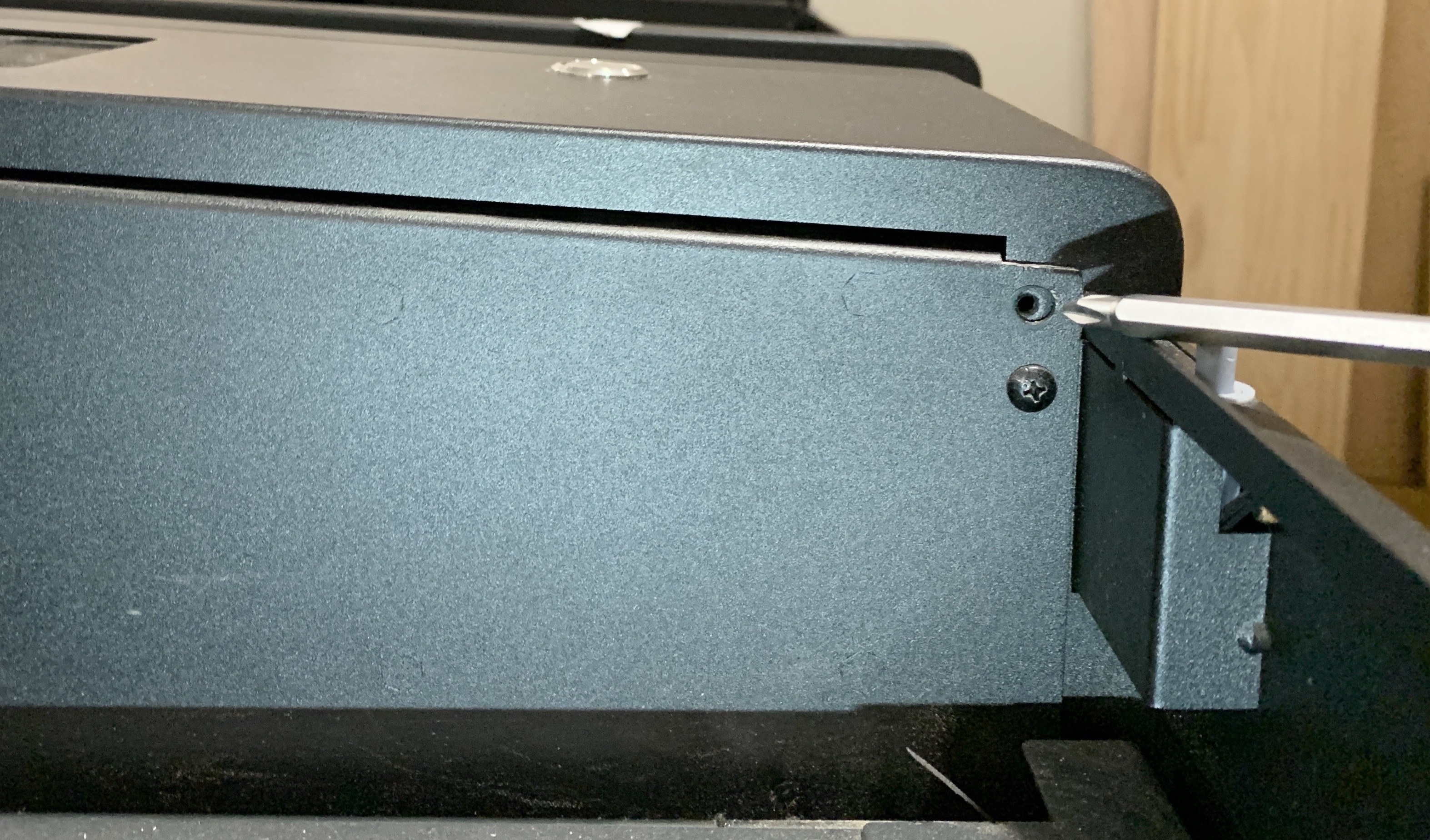

1.4 Irrota ensimmäinen ruuvi oikeanpuoleisen kannen vasemmalta puolelta ja avaa kansi.

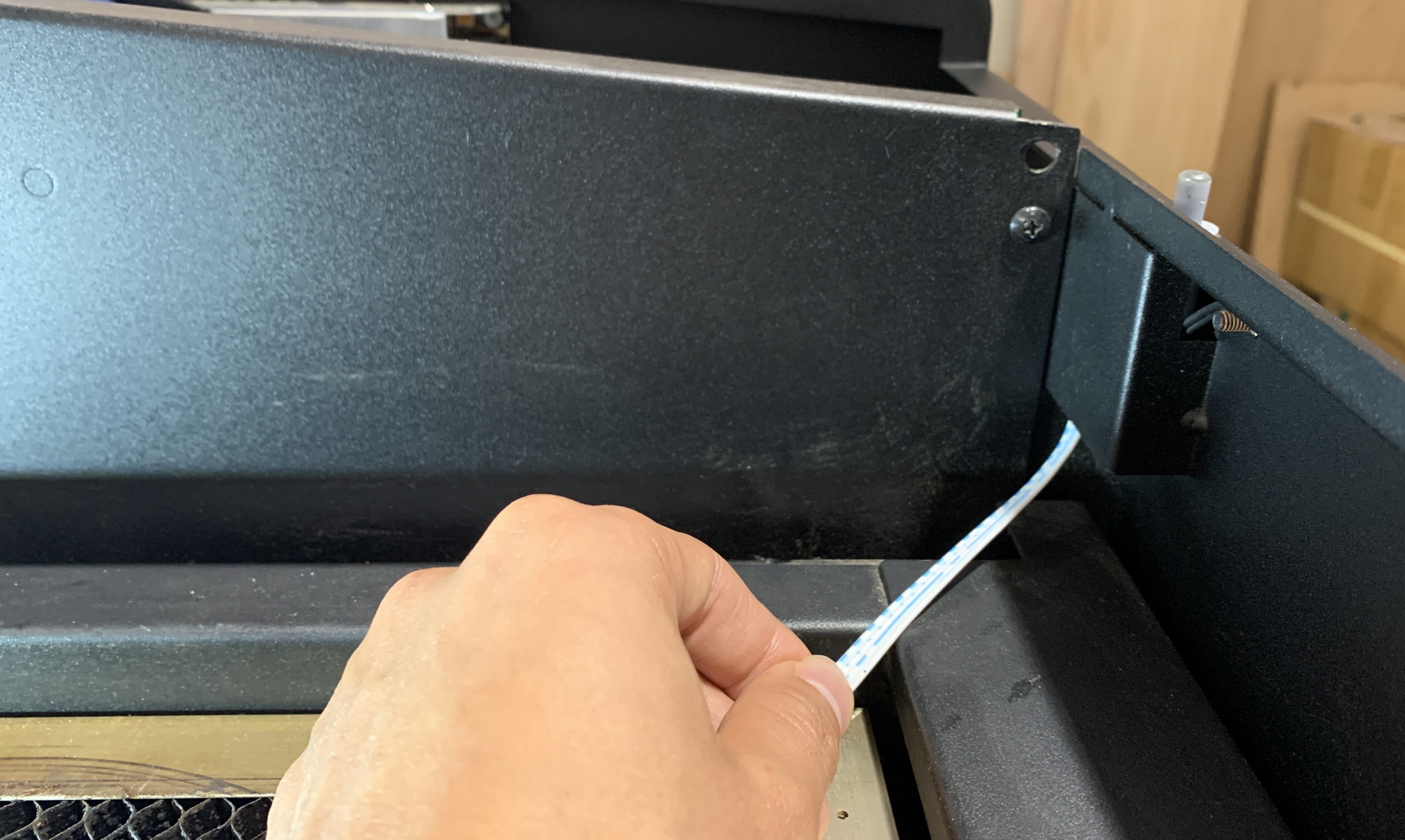

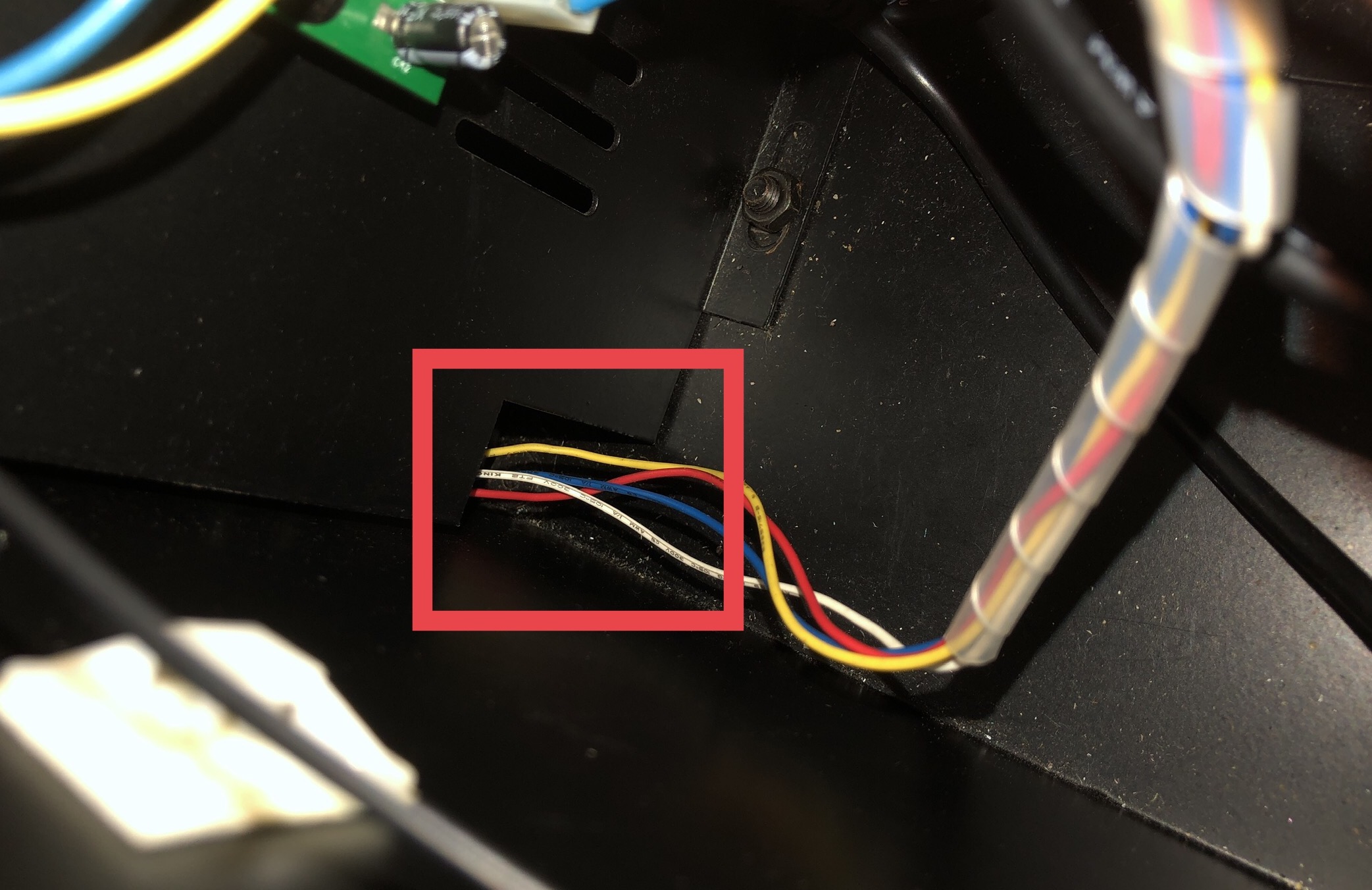

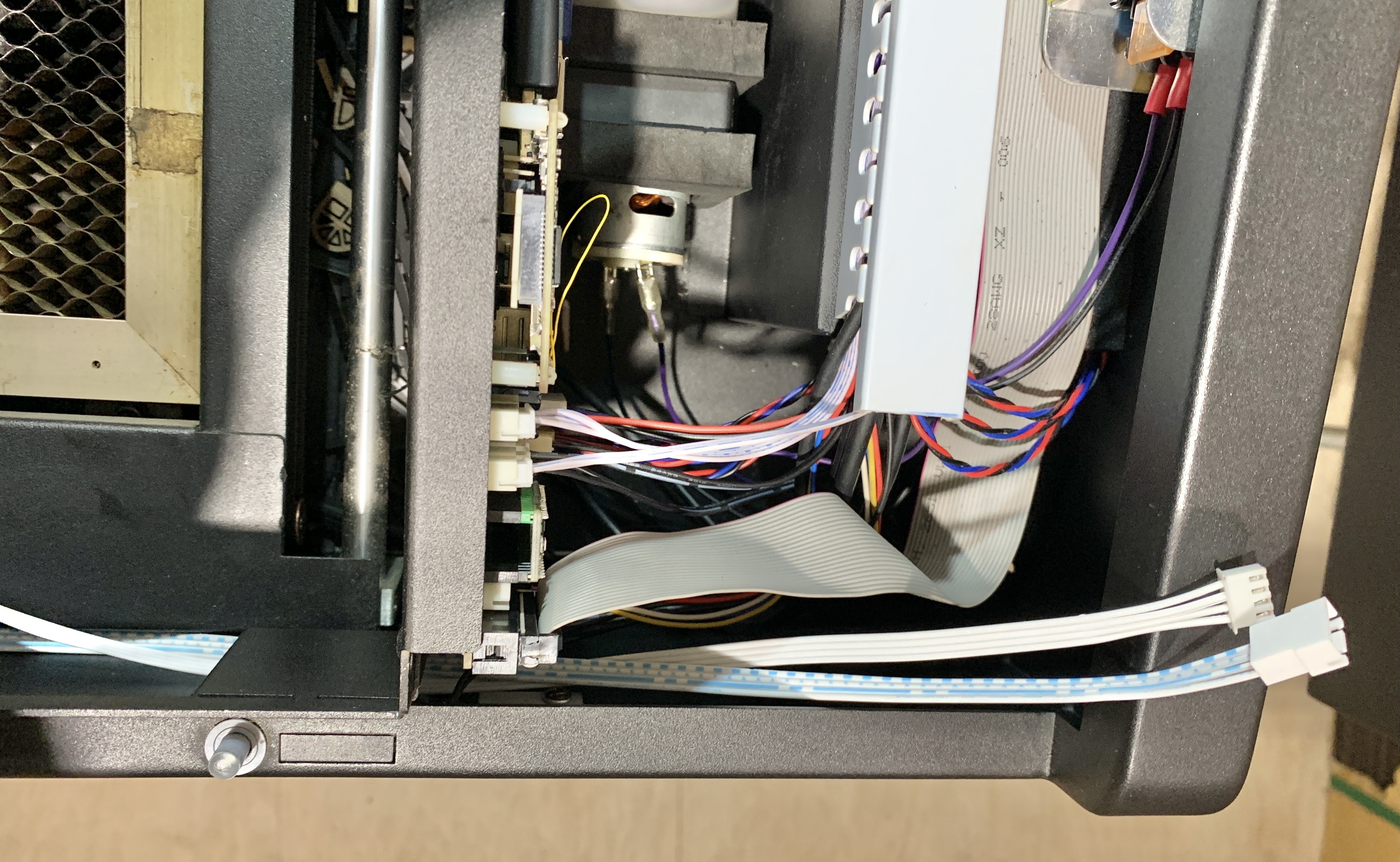

1.5 Pujota kytkentärasian molemmat kaapelit väliseinän yläosassa olevan aukon läpi.

*Joissakin vanhemmissa laitemalleissa kytkentärasian molemmat kaapelit tulee pujottaa alaosan aukon läpi.

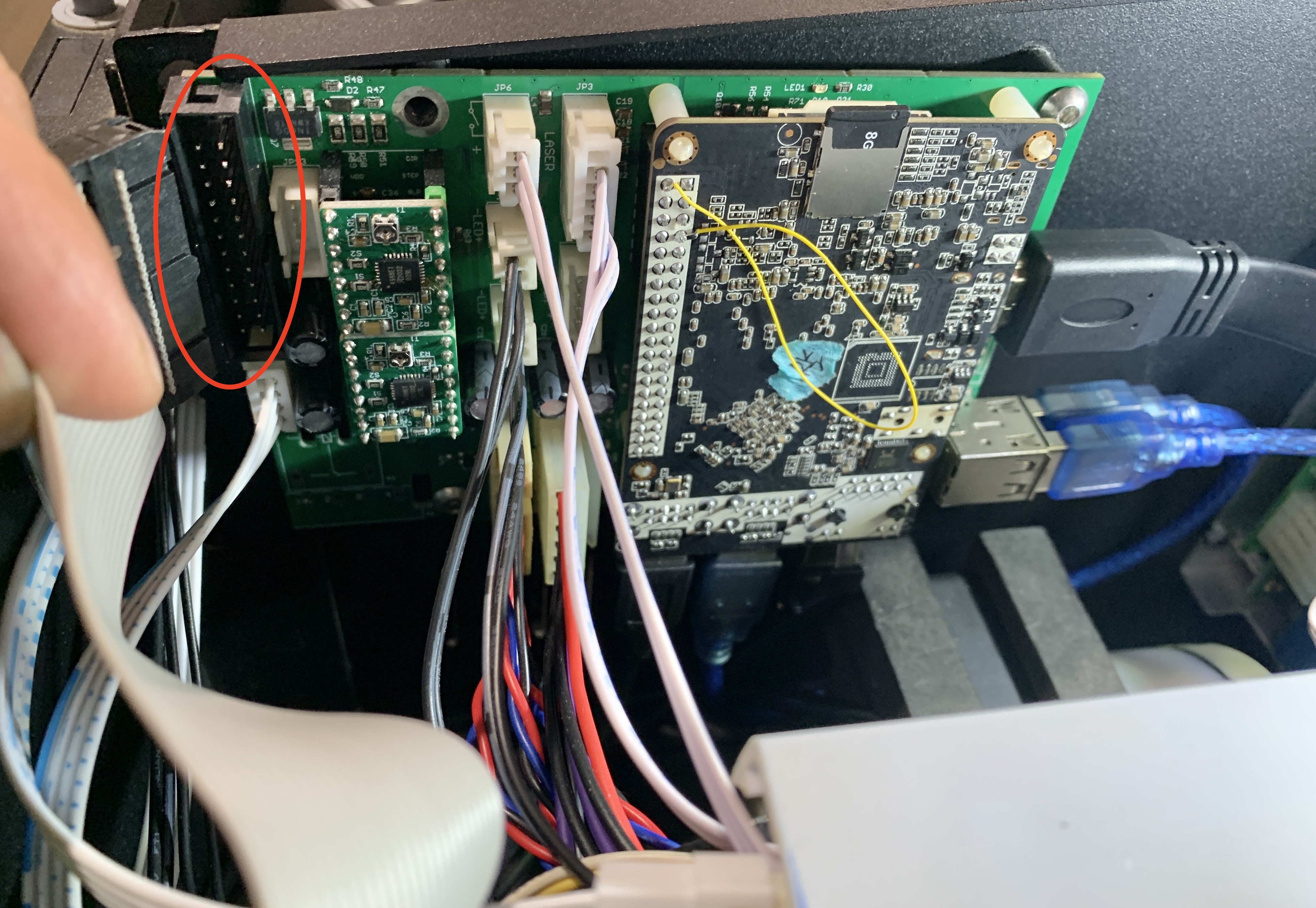

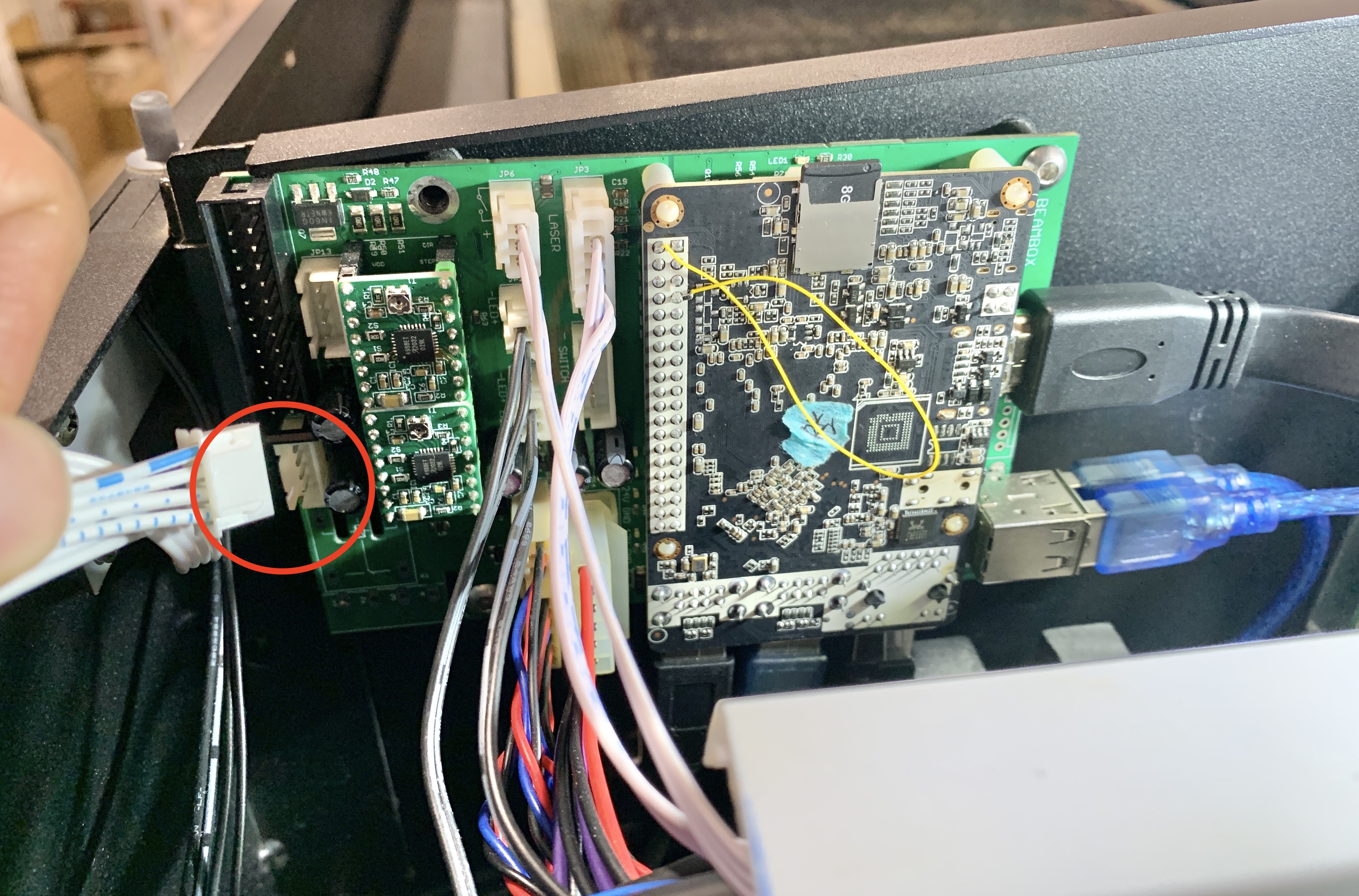

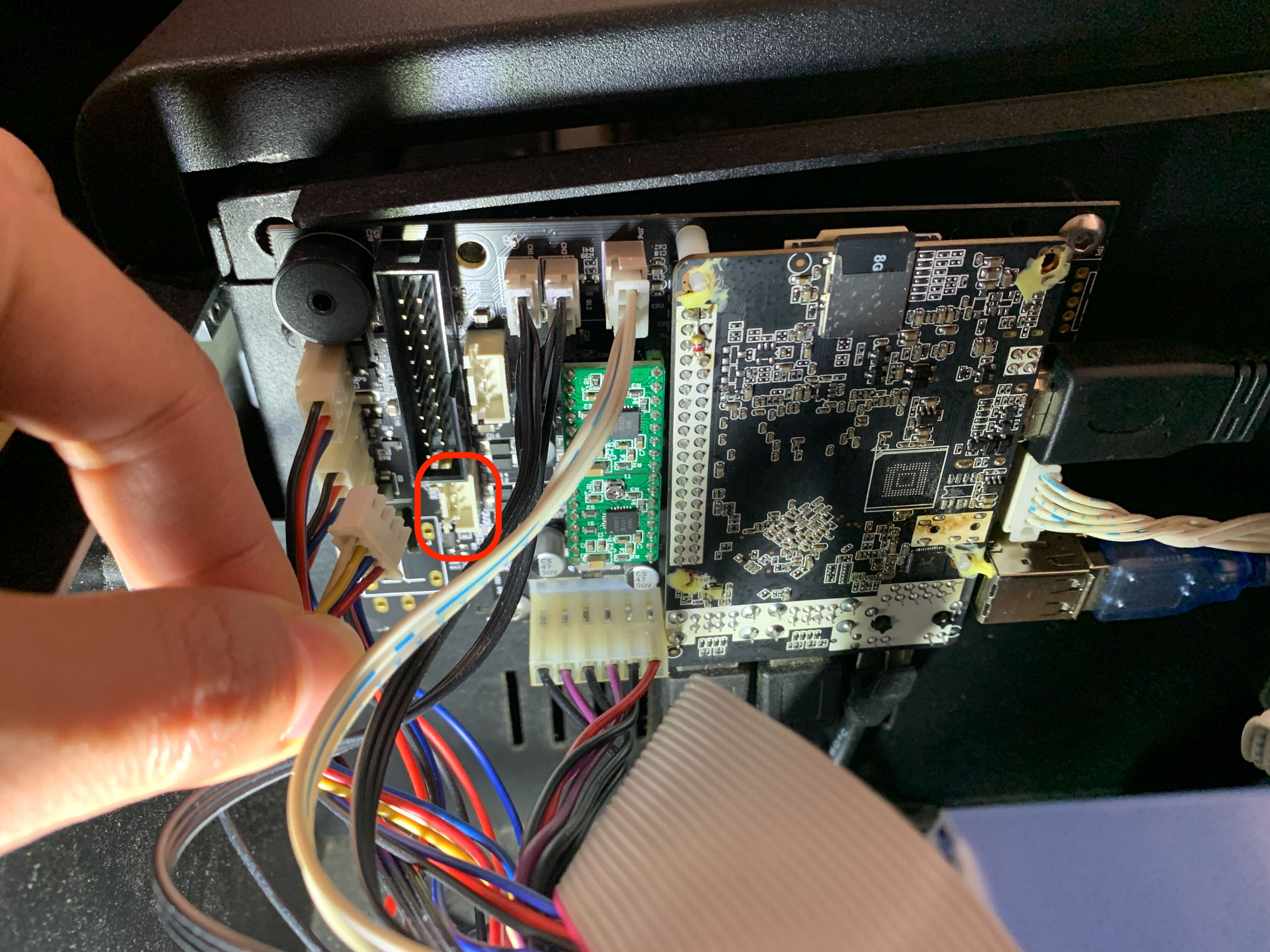

1.6 Irrota piirikortti ja Y-moottorin kaapeli ympyröidystä kohdasta emolevyllä.*Katso alla olevasta kuvasta emolevyn versio, jos laitteen sarjanumero on FBB1CT2220001 / FBB1PT2220001 tai uudempi.

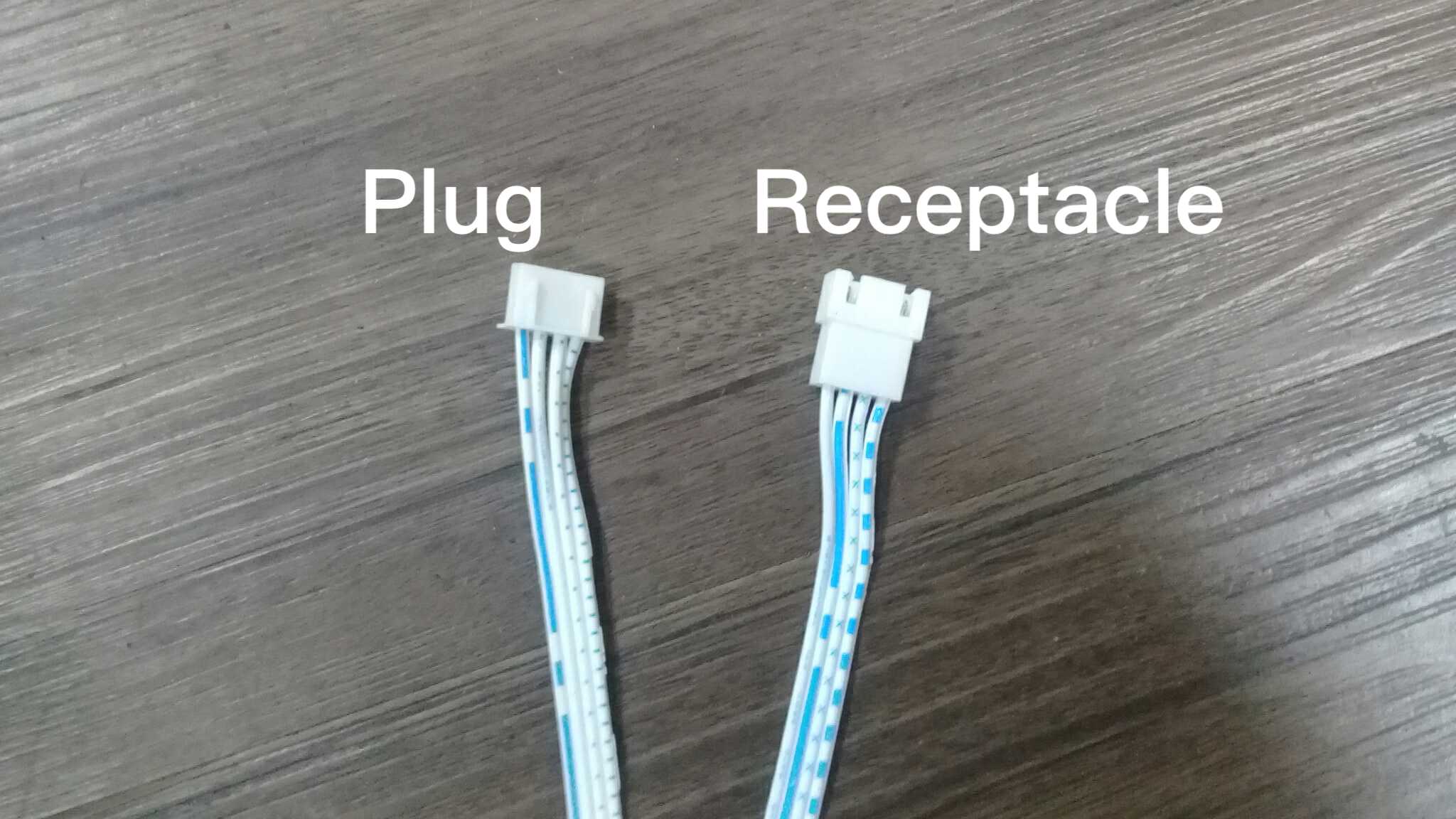

1.7 Kytkentärasiassa on 2 kaapelia: yksi pistoke ja yksi liitin.

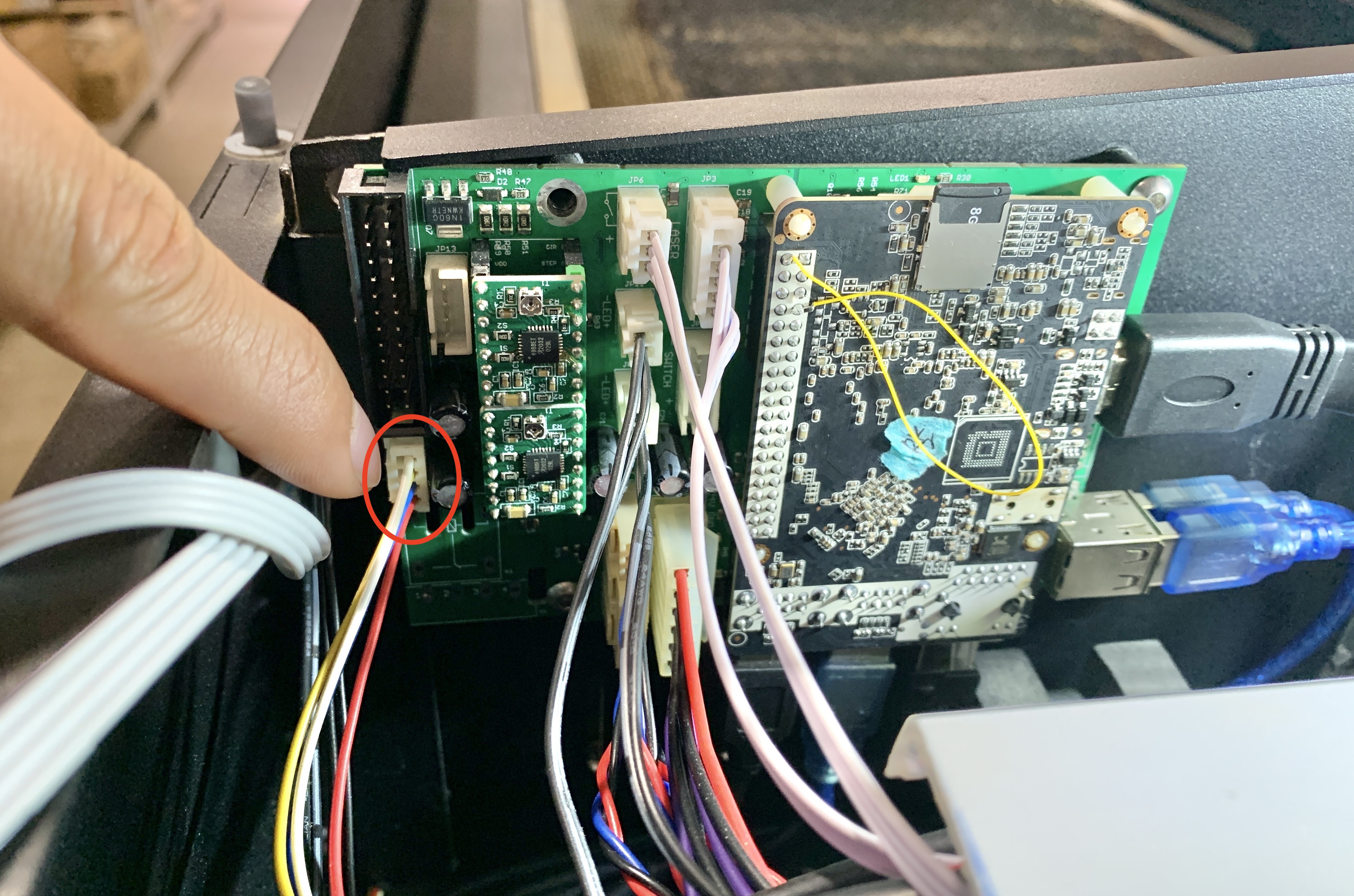

1.8 Kytke kytkentärasian pistokekaapeli emolevyn Y-akselin moottoriliitäntään.

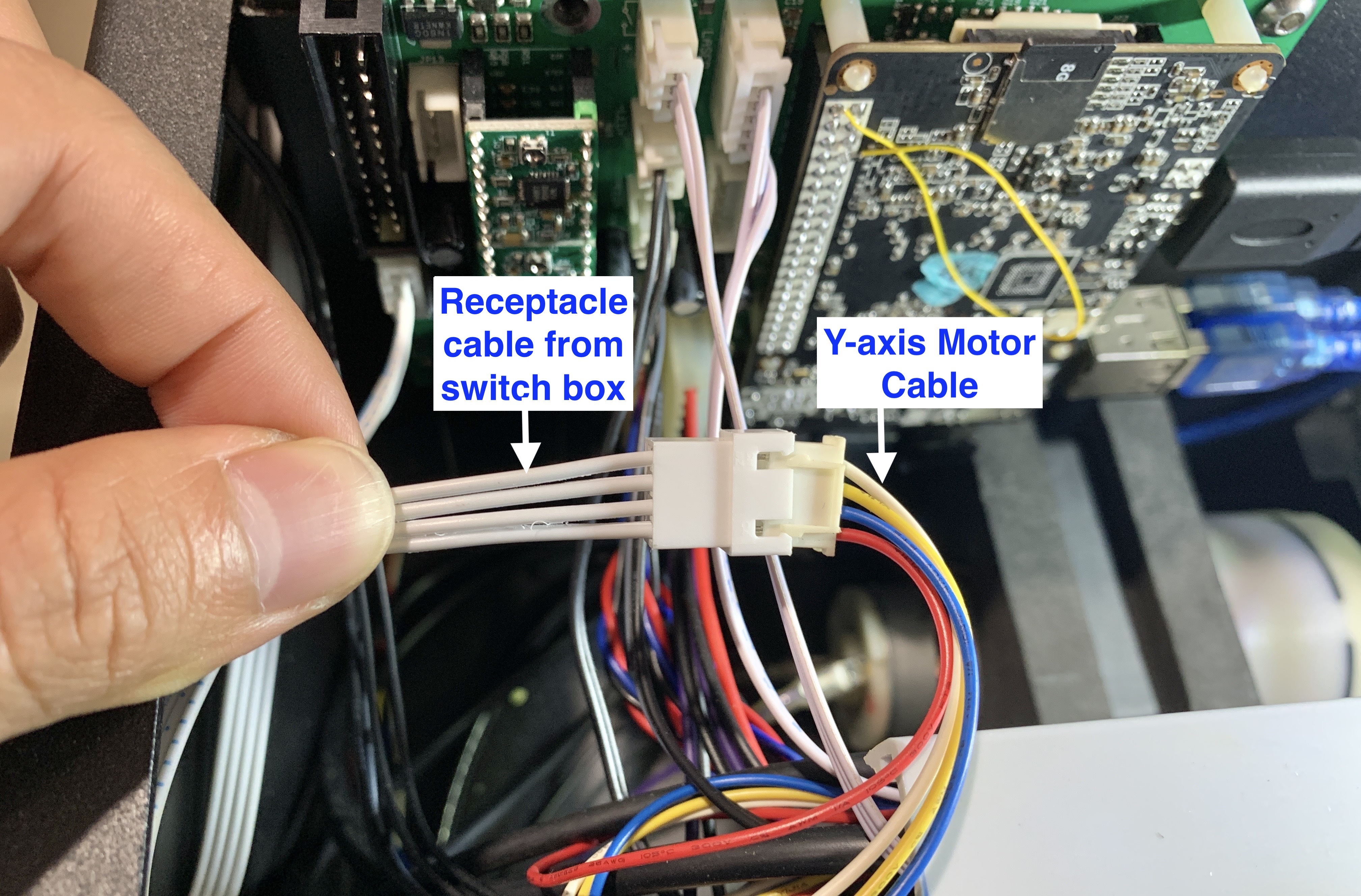

1.9 Kytke emolevystä irrottamasi Y-moottorin kaapeli kytkentärasian liitinkaapeliin.1.10 Kytke piirikortin kaapeli.

*Tarkista vielä, että kaikki kaapelit on kytketty oikein.

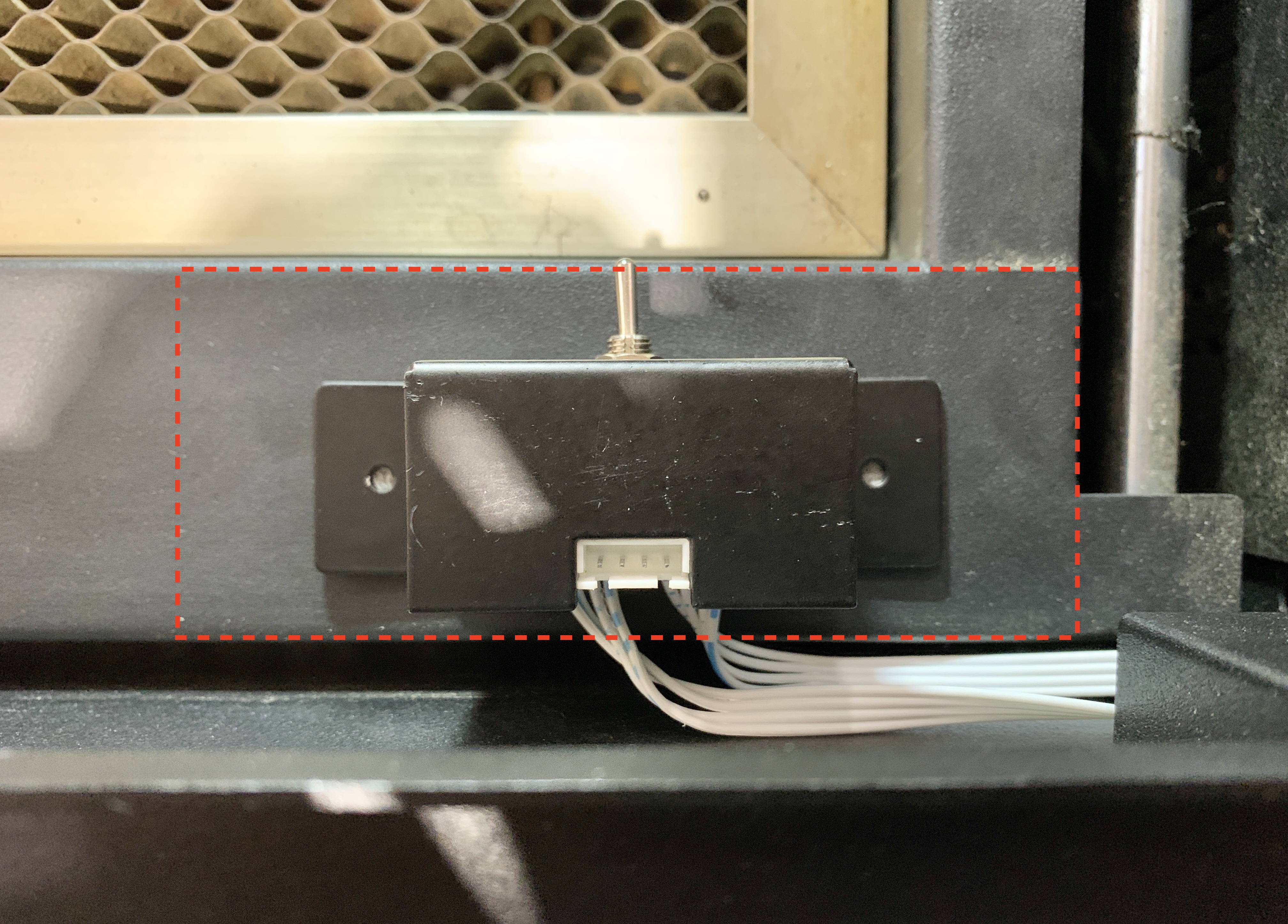

1.11 Kiinnitä tarrat kytkentärasiaan ja aseta se kammion oikeaan alareunaan.

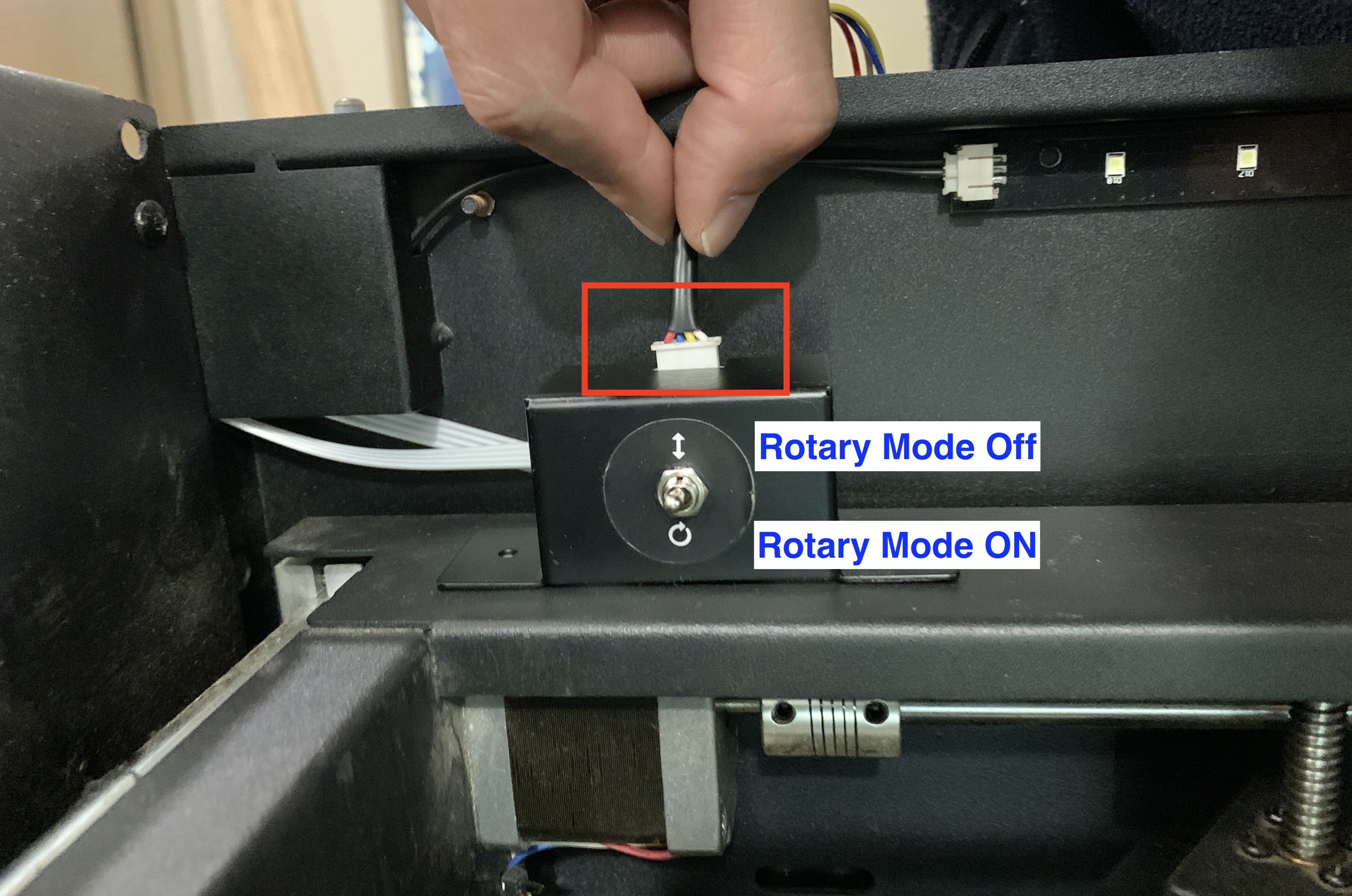

1.12 Liitä päärungon musta kaapeli kytkentärasiaan.Pidä kytkin pois päältä -asennossa (↕), kunnes ohjeissa kehotetaan kytkemään se päälle.

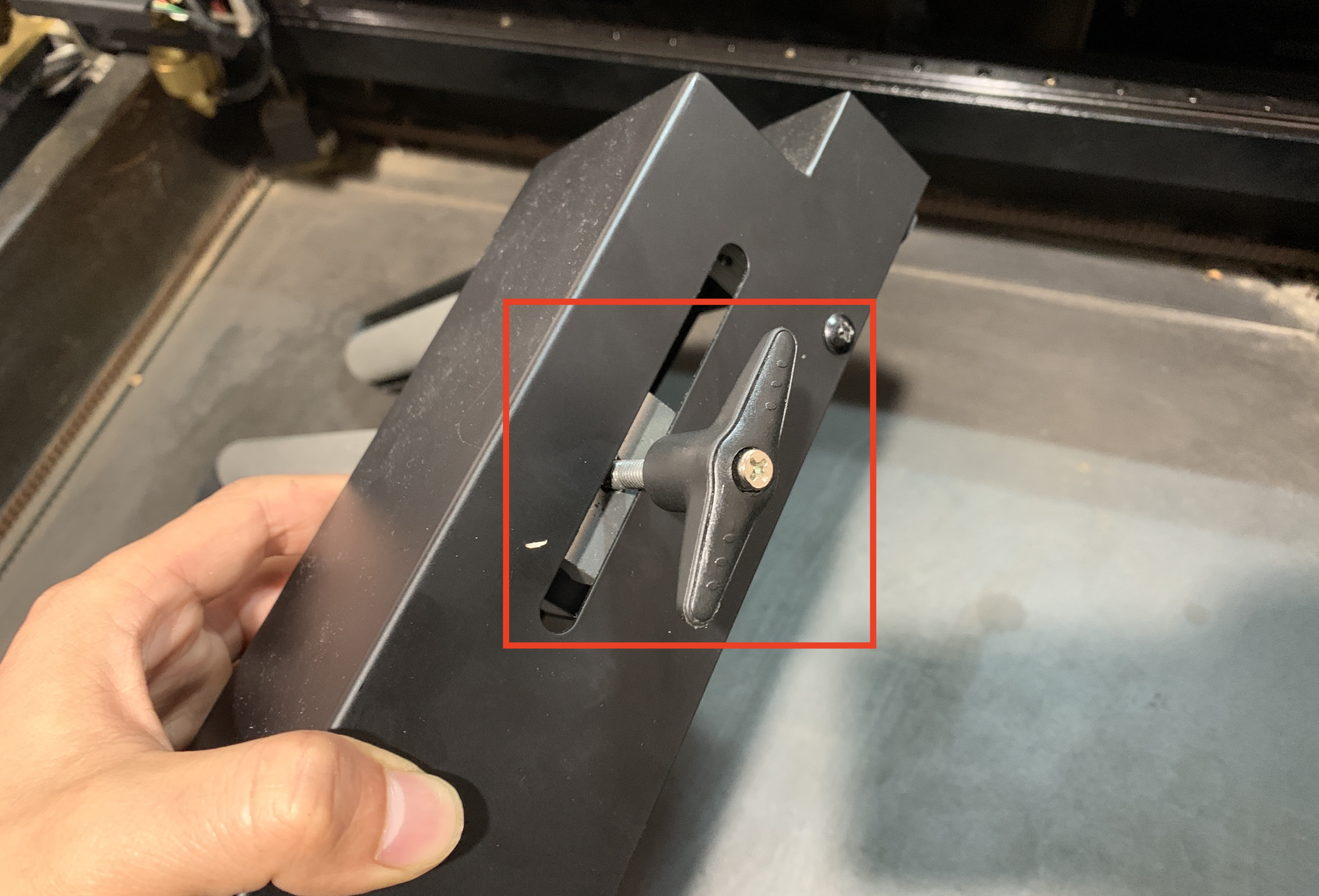

1.13 Asenna T-kahva päärungon oikealle puolelle.

1.14 Varmista, että pyörivän toiminnon kytkin on pois päältä. Jos se on päällä ennen kehotusta, laite saattaa antaa harhaanjohtavia virhekoodeja.

1.12 Liitä päärungon musta kaapeli kytkentärasiaan. Pidä kytkin off-asennossa (↕), kunnes saat kehotuksen kytkeä sen päälle.

1.13 Asenna T-kahva päärungon oikealle puolelle.

 1.14 Varmista, että pyörivän moduulin kytkin on off-asennossa. Sen kytkeminen päälle ennen kehotusta voi aiheuttaa harhaanjohtavia virhekoodeja.

2. Asetukset

2.1  Päivitä laiteohjelmisto uusimpaan versioon. Tässä on ohjeet laiteohjelmiston päivittämiseen.

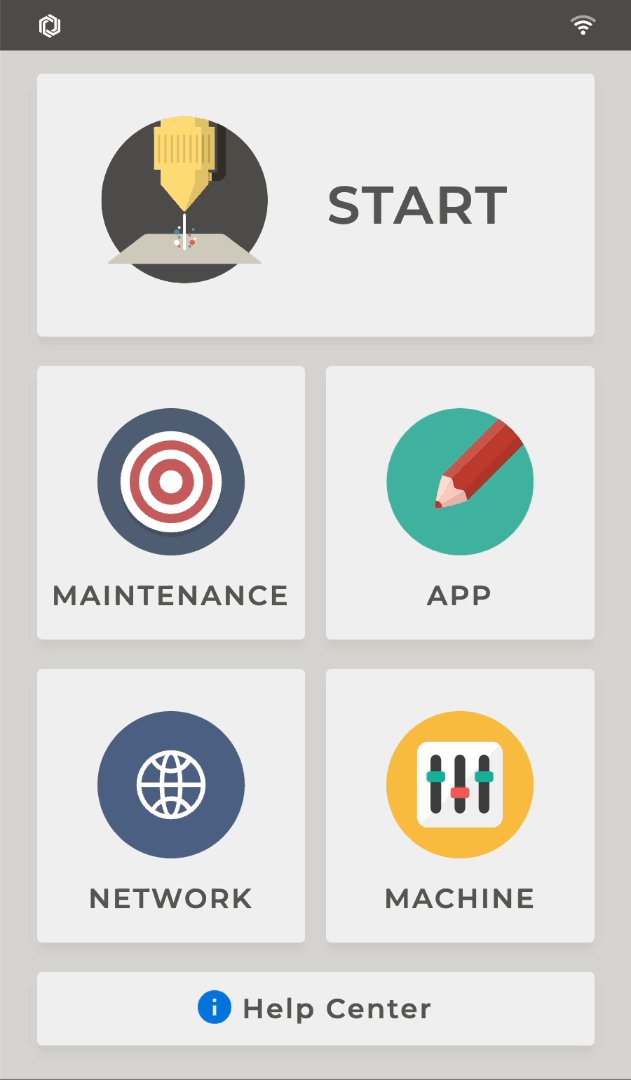

2.2 Aseta pyörivän moduulin asetukset laitteen ohjauspaneelista: LAITE > Laitteistoasetukset > Pyörivän moduulin asetukset > Pyörivä 1.0 > OK.

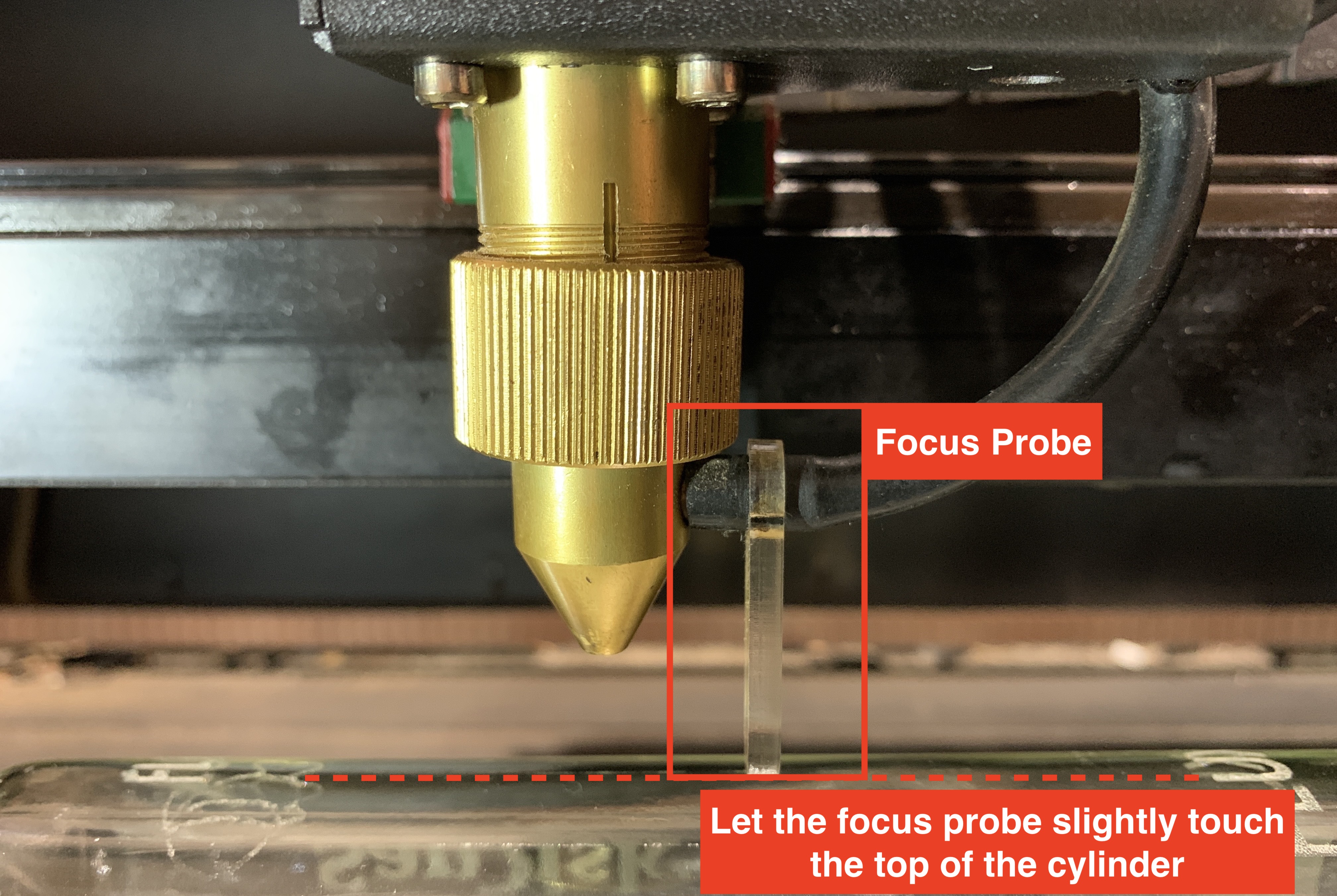

2.3 Aseta sylinteri kahden rullan väliin. Säädä rullien välistä etäisyyttä niin, että sylinterin yläosa koskettaa tarkennusanturia. Kiinnitä etäisyys kiristämällä T-kahva.

 2.4 Käytä kameraesikatselua ja vedä sininen viiva kohteen keskelle. Pidä vaihda kaksipäisten nuolten (↕) asentoon käyttäessäsi kameraesikatselua.

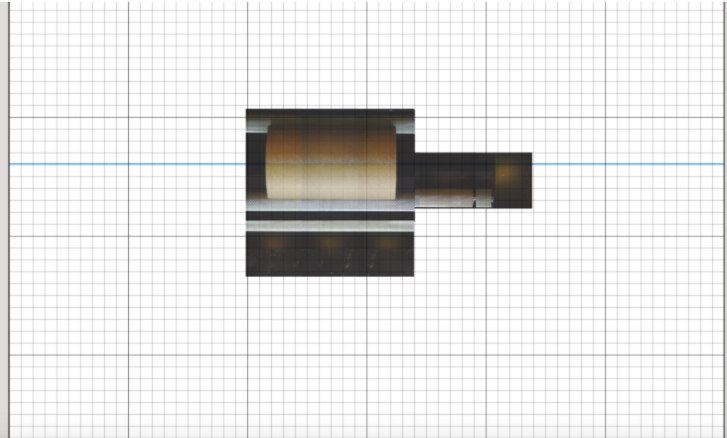

2.5 Koska sylinterin osat eivät ole kaikki tarkennustasossa, näet esikatselun tuloksen vääristyneenä. Napsauta kameran kohdistinta uudelleen kohteen yläosassa.

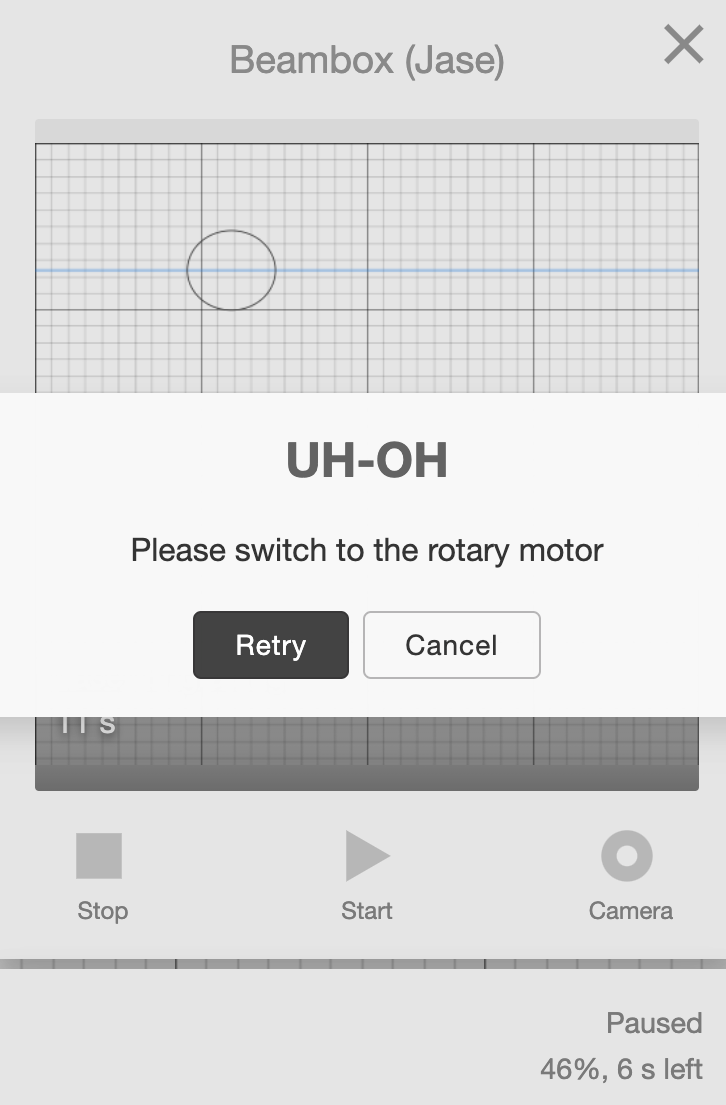

2.6 Aloituspainikkeen napsauttamisen jälkeen muistutus kehottaa sinua kytkemään pyörivän moduulin päälle (↻).

2.7 Sulje kansi ja jatka työtä napsauttamalla ALOITA.
