#804 Nykyinen työskentelyalue ylittää tämän koneen työskentelyalueen

FLUX Support Team
  • Päivitetty

Mahdolliset syyt:

  • Työskentelyalue on asetettu väärin Beam Studiossa.
  • Vastus tai hyppyjohdin Beamboxin tai Beambox Pron emolevyllä on väärässä asennossa tai puuttuu. (Koskee vain Beamboxia ja Beambox Prota)
  • Koneen emolevy on vaihdettu, mutta siihen ei ole merkitty oikeaa mallia.
    (Koskee vain Beamboxia ja Beambox Prota)


Vaihe 1: Tarkista työskentelyalueen asetus Beam Studiossa.

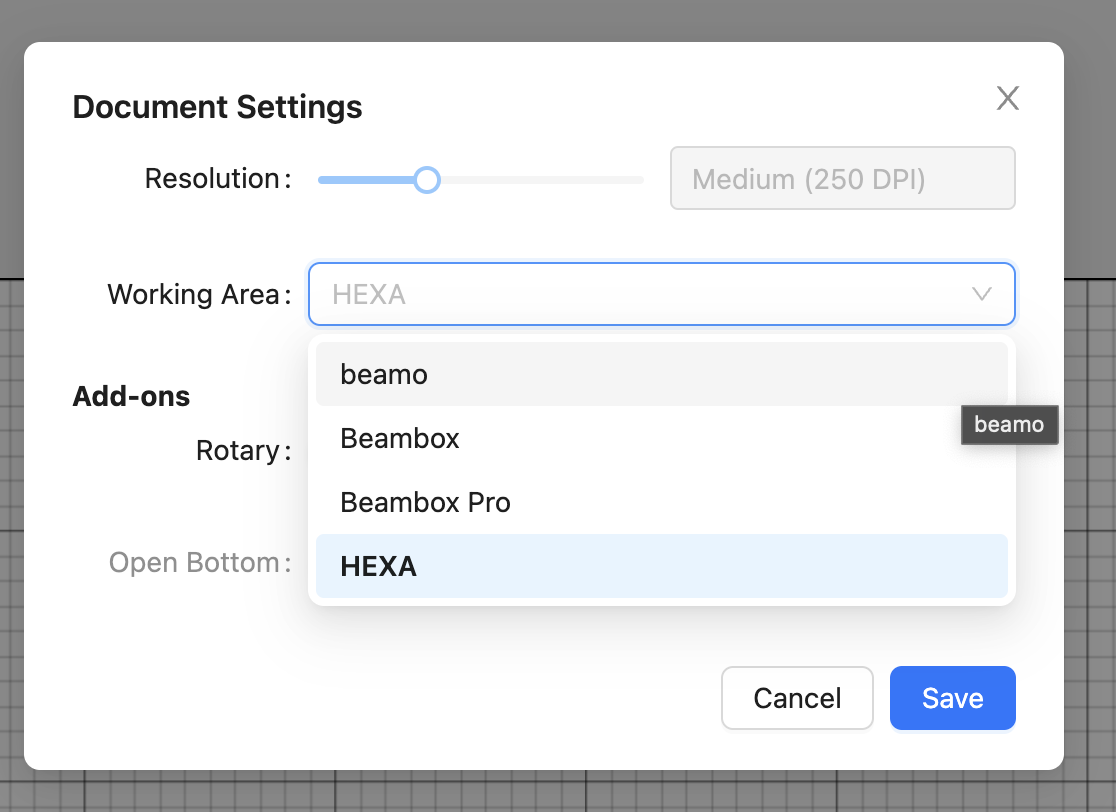

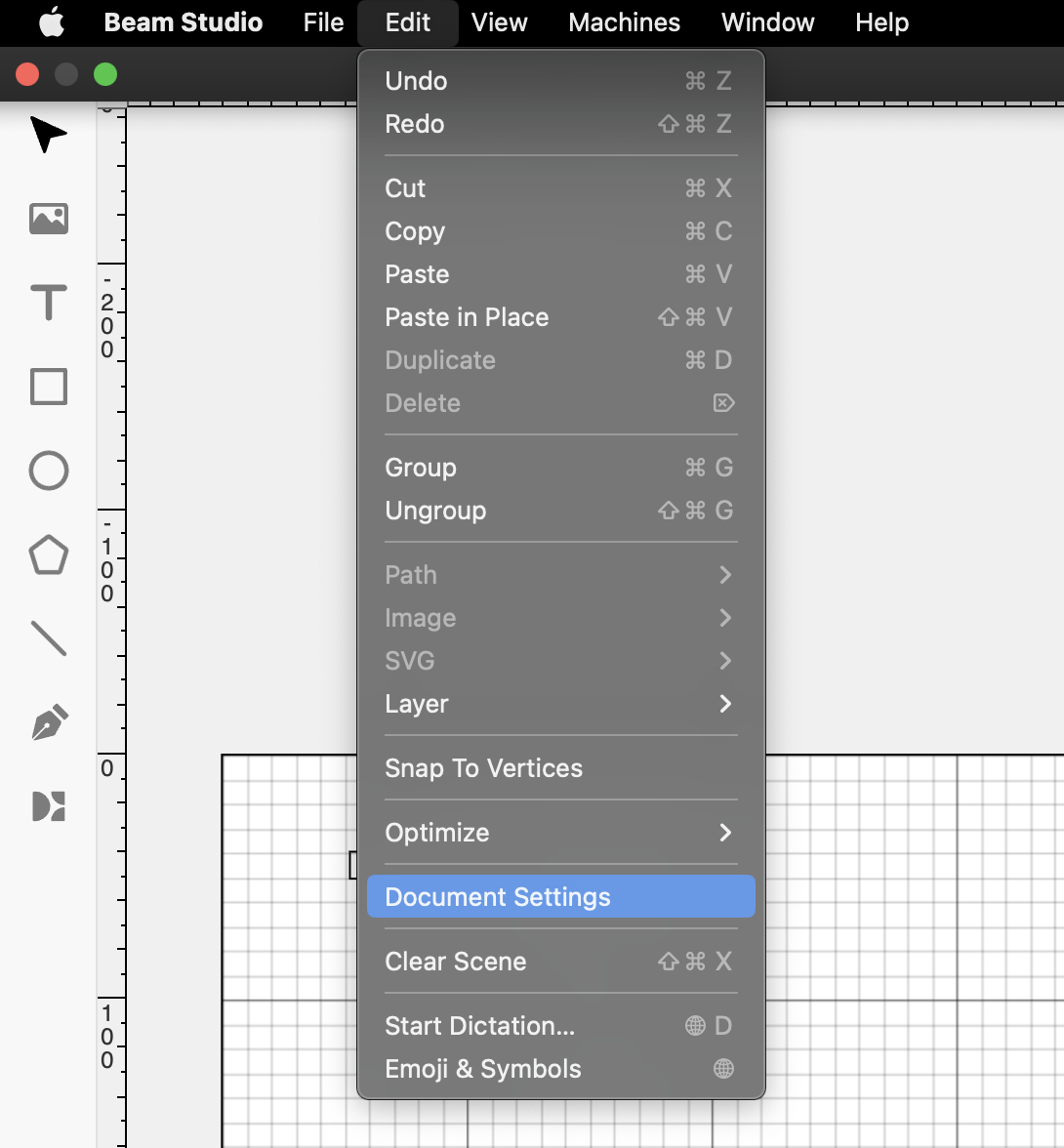

Beam Studio > Muokkaa > Asiakirjan asetuksetScreenshot_2023-05-18_at_10.16.37_AM.png

Valitse koneesi oikea malli.Screenshot_2023-05-18_at_10.16.26_AM.png


Vaihe 2: Tarkista hyppyjohdin

⚠︎ Tämä vaihe koskee vain Beamboxia ja Beambox Prota.

Jos työskentelyalue on asetettu oikein, avaa sivukansi ja tarkista, onko vastus tai hyppyjohdin oikeassa asennossa.

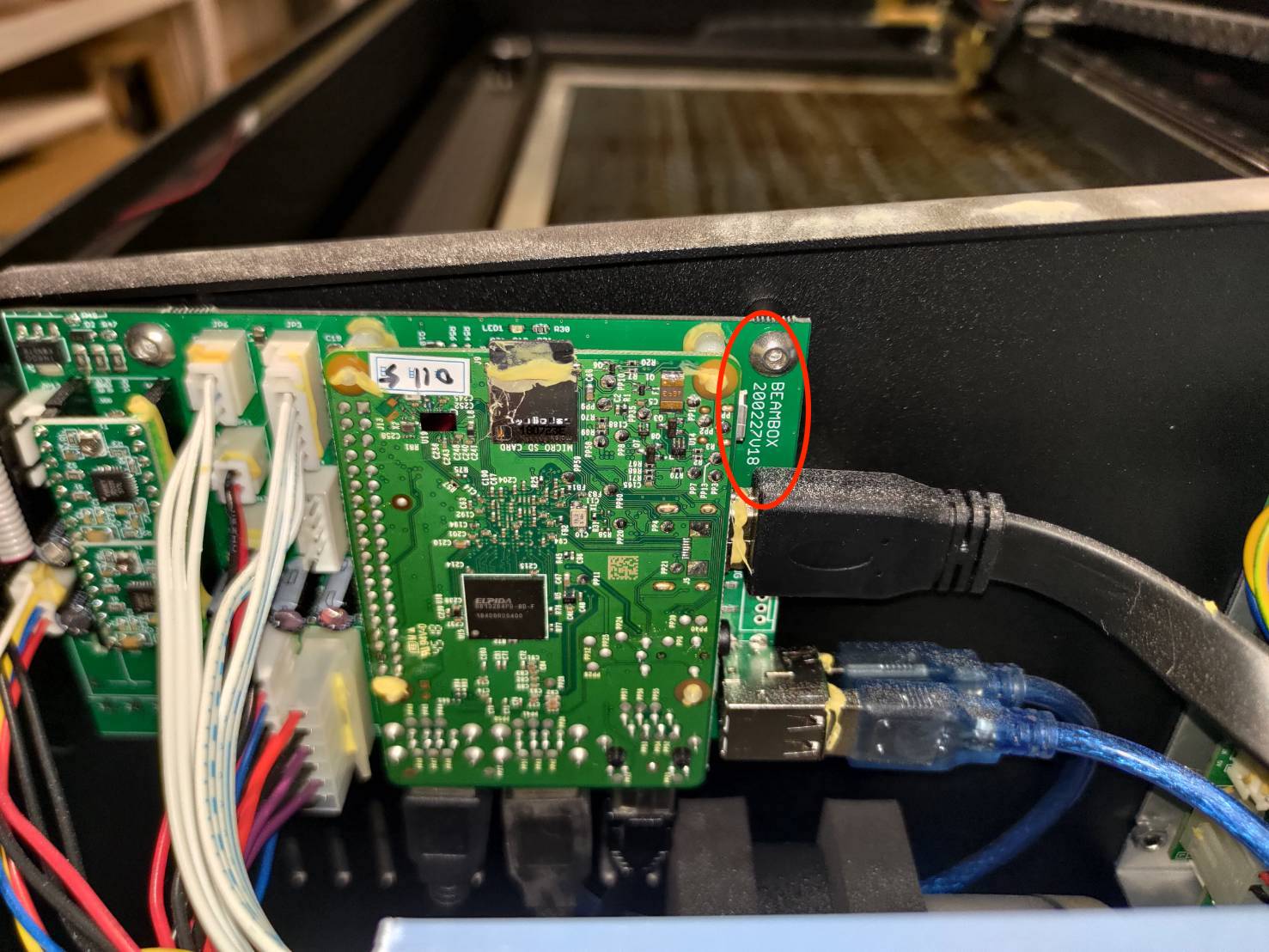

Avaa sivukansi ja tarkista emolevysi versio.


Vaihe 2.1: Hyppyjohdin V18-emolevylle

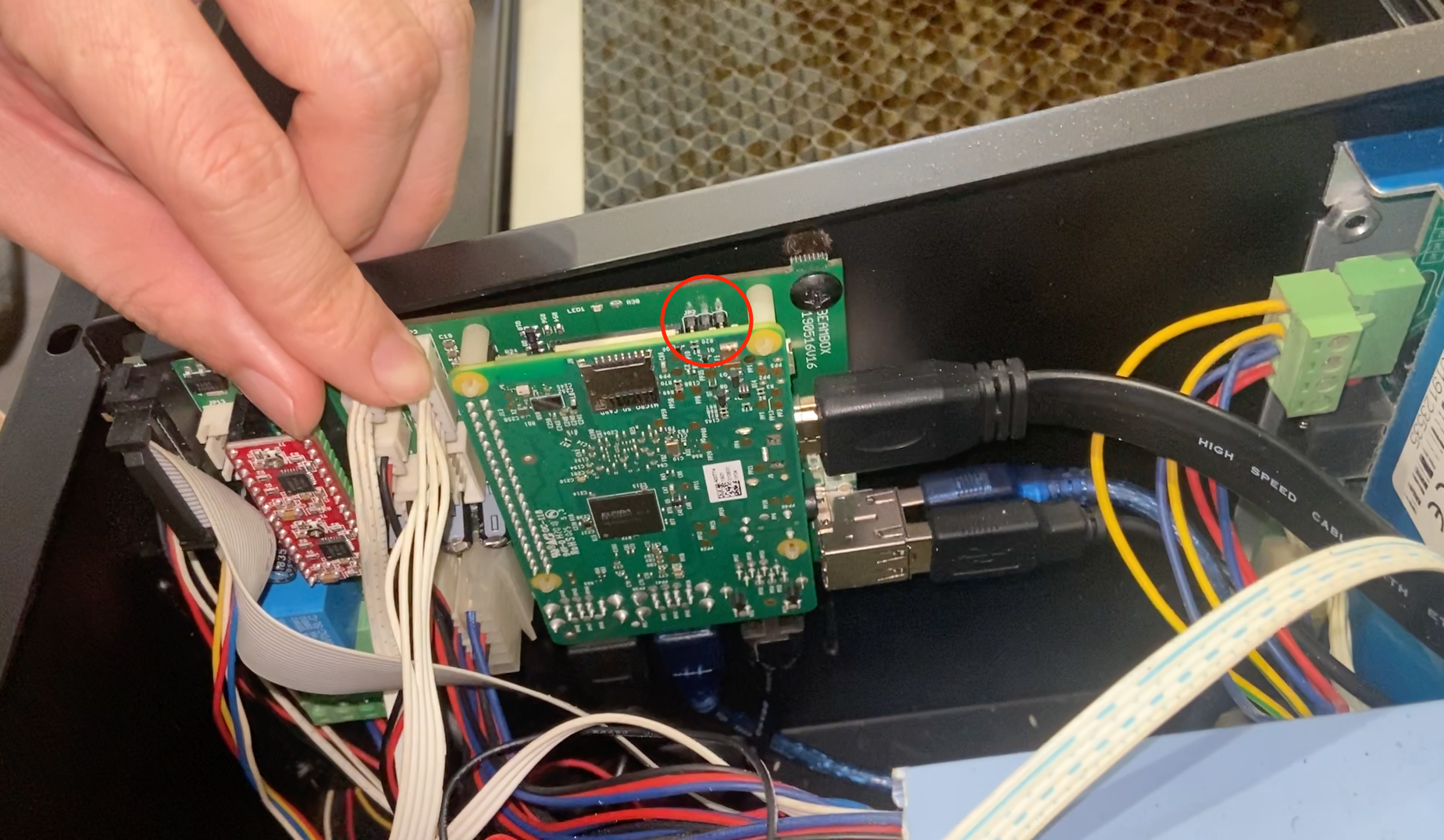

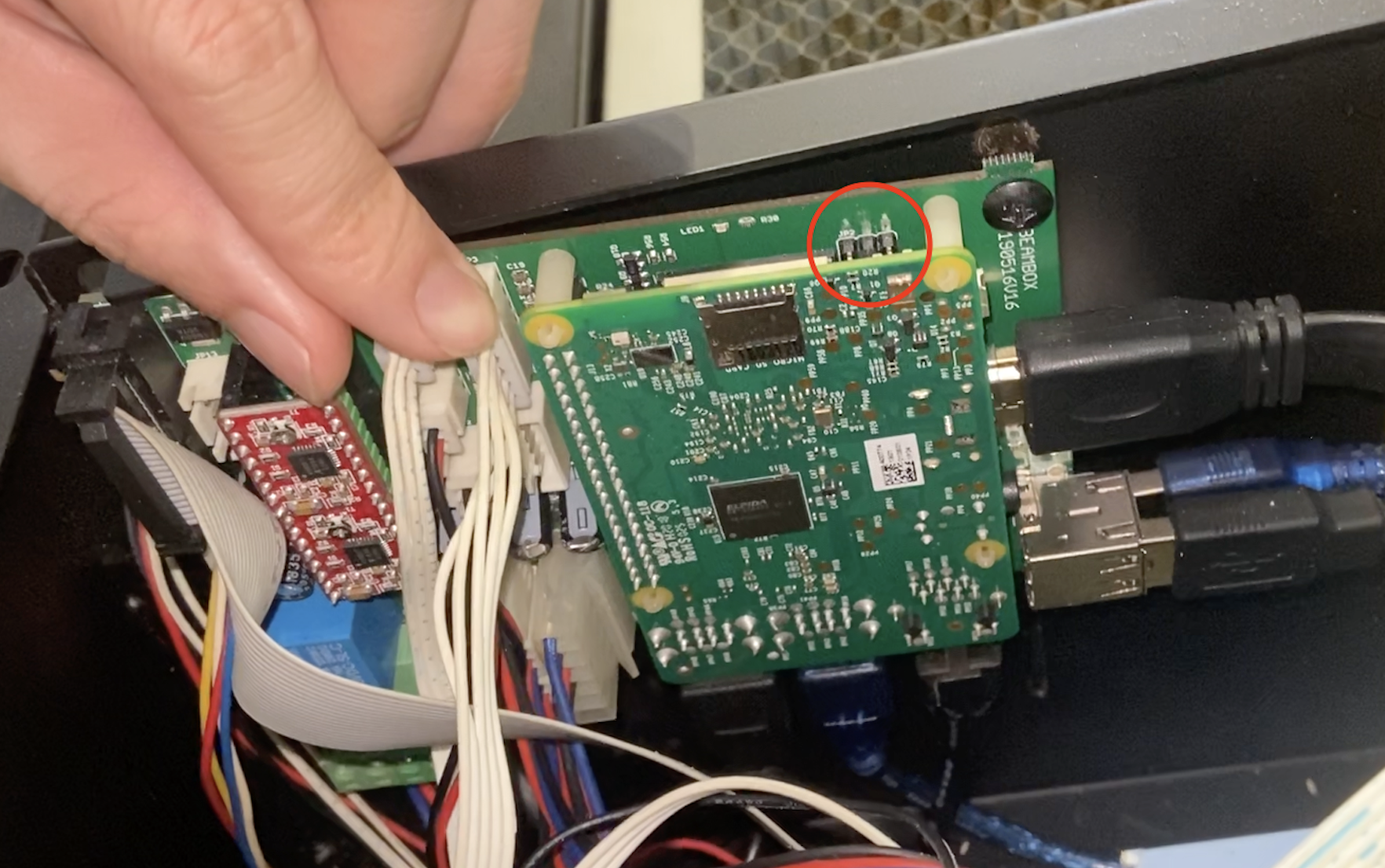

Löydät hyppyjohtimen emolevyn yläosasta punaisella ympyröitynä.
Tarkista, onko hyppyjohtimen asento oikea alla olevien kuvien perusteella.

Jos koneesi on Beambox, vastuksen/hyppyjohtimen tulee olla keskellä.
Jos koneesi on Beambox Pro, vastuksen/hyppyjohtimen tulee olla alhaalla.Screenshot_2023-05-18_at_11.56.51_AM.png
jumper (1).jpg

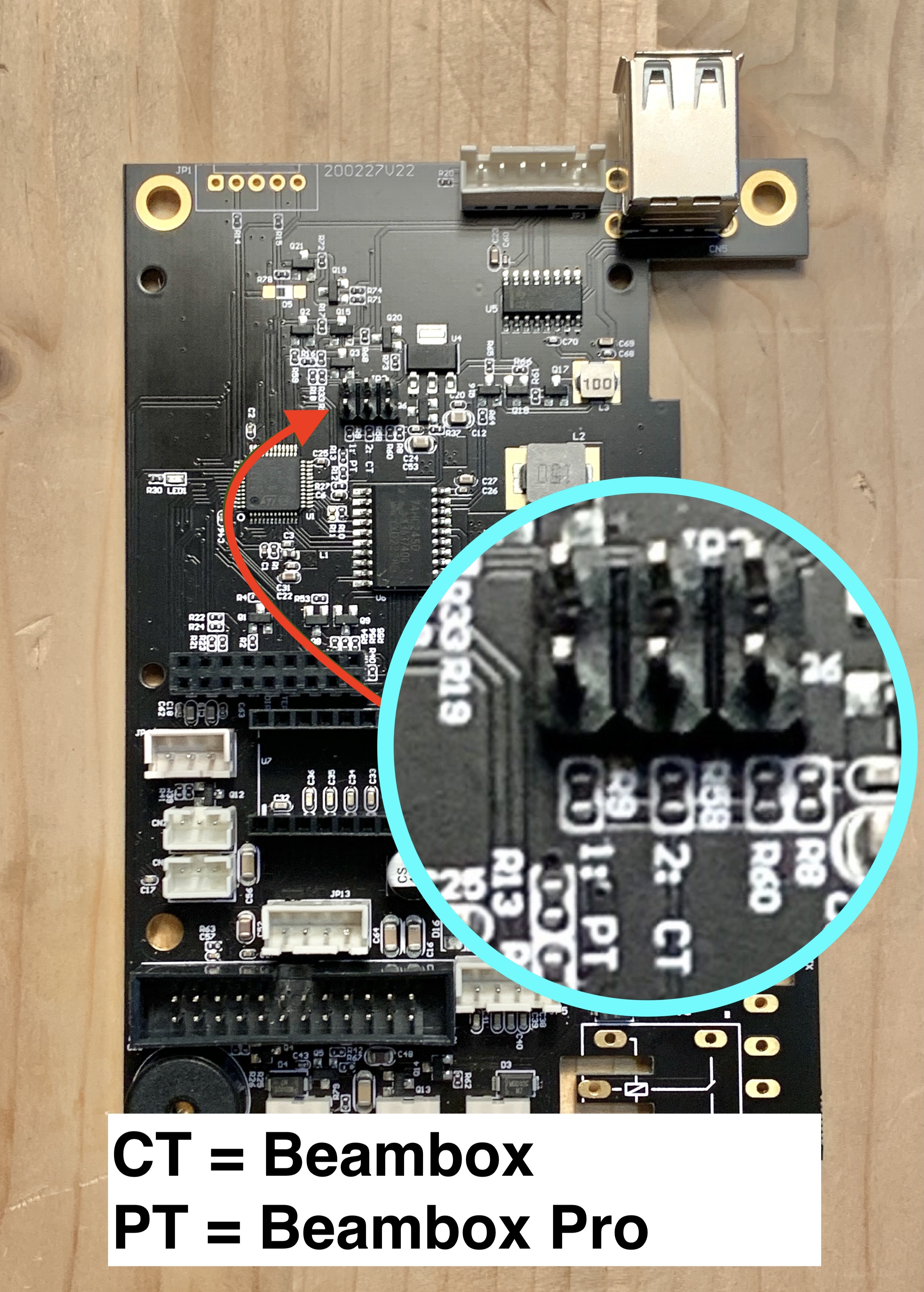

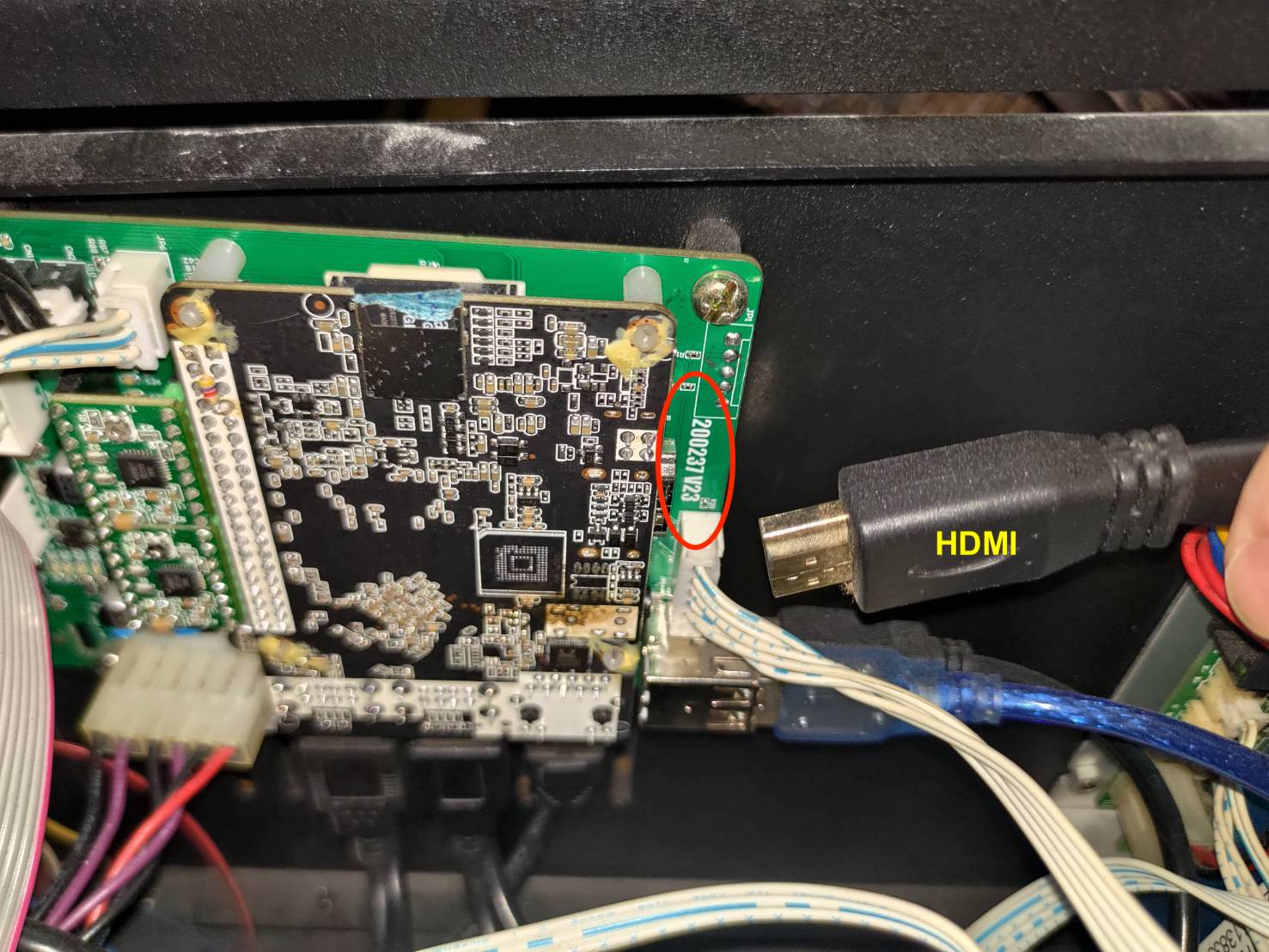

Vaihe 2.2: Hyppyjohdin V22/V23-emolevylle

Hyppyjohtimen paikat näyttävät alla olevan kuvan mukaisilta.

Kun se on asennettu koneeseen, löydät hyppyjohtimen emolevyn ja RPi/RK-levyn välisestä raosta. Se on hieman vaikea havaita. Katso video hyppyjohtimen löytämiseksi.

(*Hyppyjohdin on videossa Beambox Pro:n paikassa.)

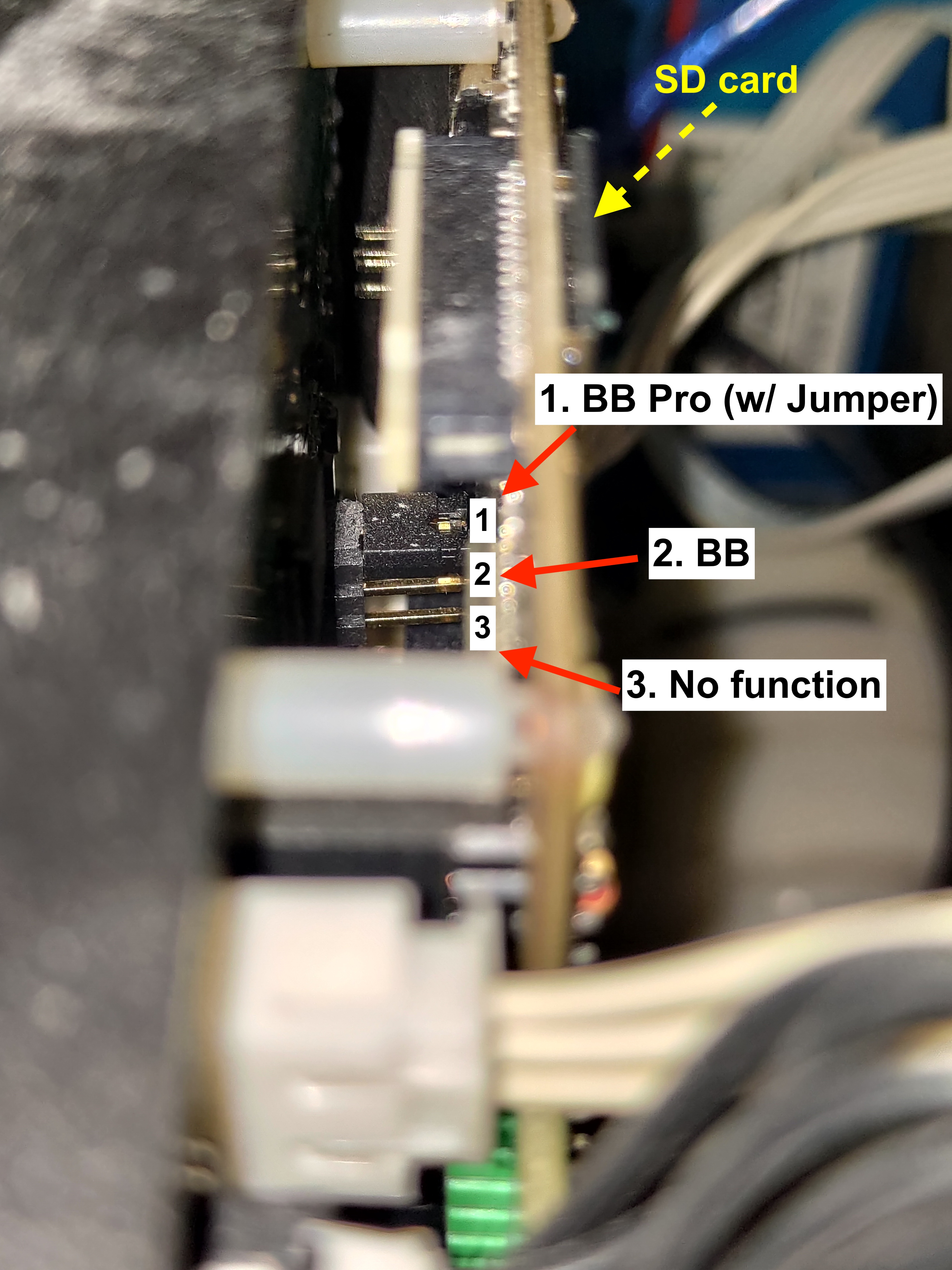

Tarkista, onko hyppyjohtimen sijainti oikea alla olevan kuvan perusteella.

Jos koneesi on Beambox Pro, vastuksen/hyppyjohtimen tulee olla ylhäällä lähempänä SD-korttia.
Jos koneesi on Beambox, vastuksen/hyppyjohtimen tulee olla keskellä.
(Yllä oleva esimerkki on hyppyjohdin, joka on asetettu Beambox Pro:n paikkaan.)



Vaihe 3: Palauta tehdasasetukset:

Jos hyppyliitin/vastus on oikeassa asennossa, palauta laitteen tehdasasetukset.

Palauttamisen jälkeen siirry Vaihe 4: Käynnistä Beam Studio uudelleen ja suorita satunnainen työ


Vaihe 4: Käynnistä Beam Studio uudelleen ja suorita satunnainen työ:

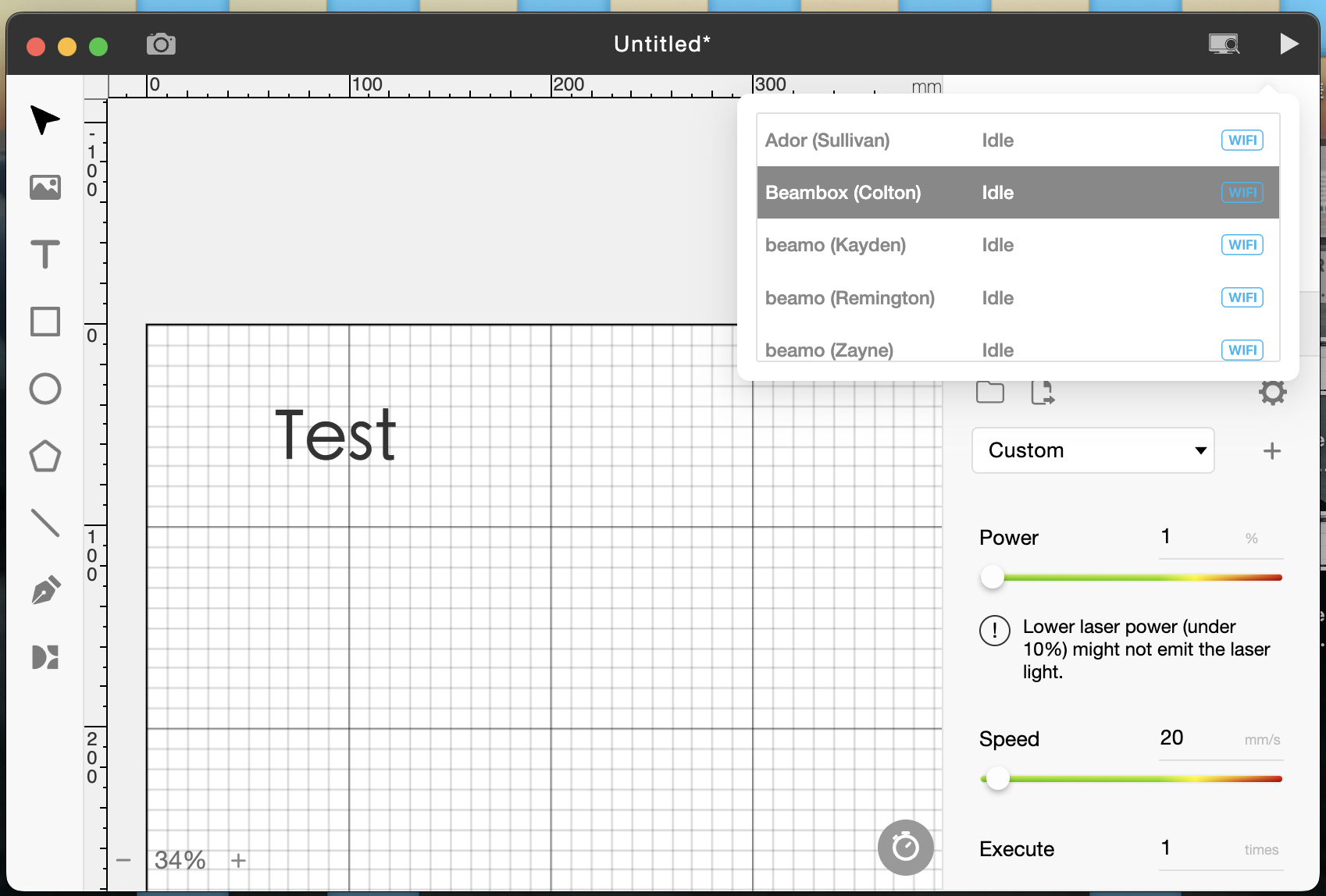

Käynnistä ohjelmisto uudelleen, lähetä satunnainen työ Beam Studiosta laitteeseen ja tarkista, ratkeaako ongelma.

Jos ongelma jatkuu, siirry Vaihe 5: Päivitä laiteohjelmisto versioon 3.5.1 tai uudempaan

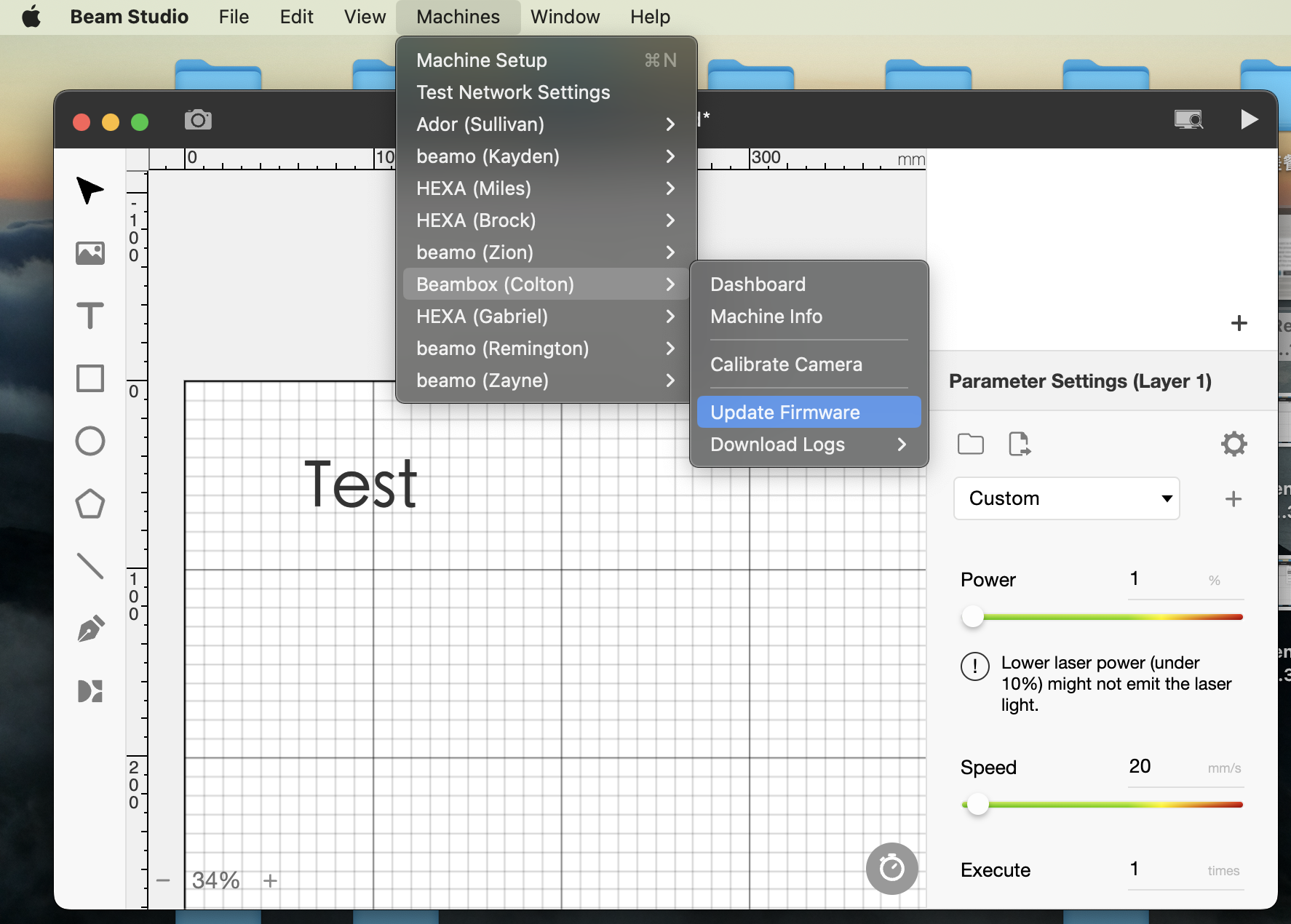

Vaihe 5: Päivitä laiteohjelmisto versioon 3.5.1 tai uudempaan:

Päivitä tai asenna uudelleen laiteohjelmisto versioon 3.5.1 tai uudempaan ja suorita työ uudelleen kuten vaiheessa 4.
Laiteohjelmistotiedoston voi ladata täältä.

Jos ongelma jatkuu, siirry Vaihe 6: Kerää tietoja vianmääritystä varten



Vaihe 6: Kerää tietoja vianmääritystä varten:

Jos laitteessasi on edelleen työskentelyalueongelma yllä mainittujen vaiheiden jälkeen, sinun on kerättävä lisätietoja ja ilmoitettava ongelmasta paikalliselle jälleenmyyjälle tai FLUX-tukeen.

  • Kuva hyppyliittimen asennosta.

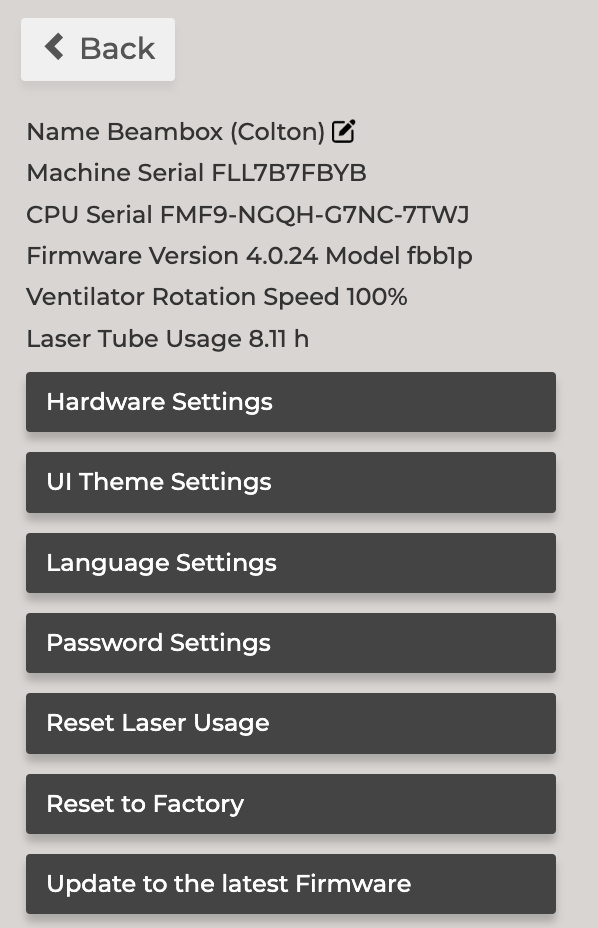

  • Kuva laitteen tietosivusta (Ohjauspaneelissa > Pääsivu > Laite).Screenshot_2023-05-18_at_1.46.16_PM.png

Kun olet kerännyt tiedot, siirry Vaihe 7: Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle



Vaihe 7: Ilmoita paikalliselle jälleenmyyjälle tai FLUX-tuelle:

Noudata alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjällesi tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]

Kerätyt tiedot, kuten valokuvat tai videot, ovat avainasemassa vianmäärityksessä.





#END
