2-5 Kameran kalibrointi

Sinua pyydetään suorittamaan kameran kalibrointi, kun käytät konetta ensimmäisen kerran.

Prosessi varmistaa, että kamera on kohdistettu kuljetuksen jälkeen ja parantaa esikatselun tarkkuutta.

Tarvittavat tarvikkeet

A4-kokoinen valkoinen paperi (itse hankittava)

1. Valitse koneesi

Valitse käytössä olevan koneen nimi.

2. Aseta valkoinen paperi

Aseta puhdas A4-kokoinen valkoinen paperi työskentelyalueen vasempaan yläkulmaan.

3. Tarkenna paperiin

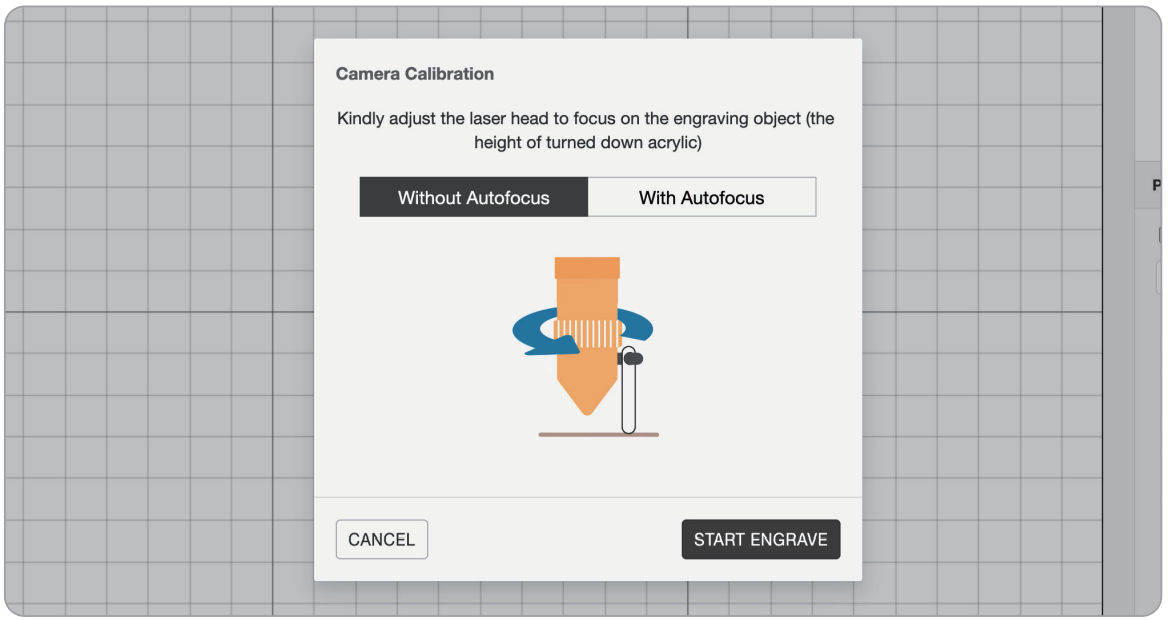

a. Manuaalista tarkennusta varten

1. Löysää suuttimen kiinnitysrengas
2. Aseta tarkennuskoetin koskettamaan kaiverrusmateriaalia
3. Kiristä rengas
4. Käännä tarkennuskoetin takaisin tarkennuksen jälkeen.

b. Automaattitarkennuksella varustetuille koneille

Kaksoisnapsauta lisälaitteen sivupainiketta, jotta koetin koskettaa kaiverrusmateriaalia.

4. Kaiverretaan kalibrointikuva

Kone leikkaa ruudukkoviivat paperiin.

Napsauta missä tahansa ohittaaksesi piirtoprosessin ja siirtyäksesi seuraavaan vaiheeseen.

5. Kohdista punainen neliö

Siirrä ruudukkoviivat keskelle ja kohdista punaisen neliön ulkopuoli ruudukkoviivojen keskineliöön säätämällä suuntanäppäimiä, vaaka- ja pystysuuntaista siirtoa, kiertokulma ja kokosuhdetta (näppäimistön ylös- ja alas-näppäimillä voi säätää arvoa).

Katso opetusvideo täältä.

5. Punaisen neliön lopullinen sijainti

Tämä on esimerkki punaisen neliön kohdistetusta sijainnista.

Varmista, että punainen neliö ja ruudukkoviivat ovat näytön keskellä.

Kun olet saavuttanut oikean sijainnin, napsauta SEURAAVA.

6. Valmis aloittamaan!

Kameran kalibroinnin jälkeen voit aloittaa ensimmäisen kaiverrustyön.
