Jos optinen polku on väärin kohdistettu, optinen polku tulee kohdistaa uudelleen.
Merkkejä väärin kohdistetusta optisesta polusta:
1. kaiverretut kuviot ovat syvempiä ja vaaleampia tiettyyn suuntaan
2. leikattu osa ei ole pystysuora leikkauksen jälkeen.

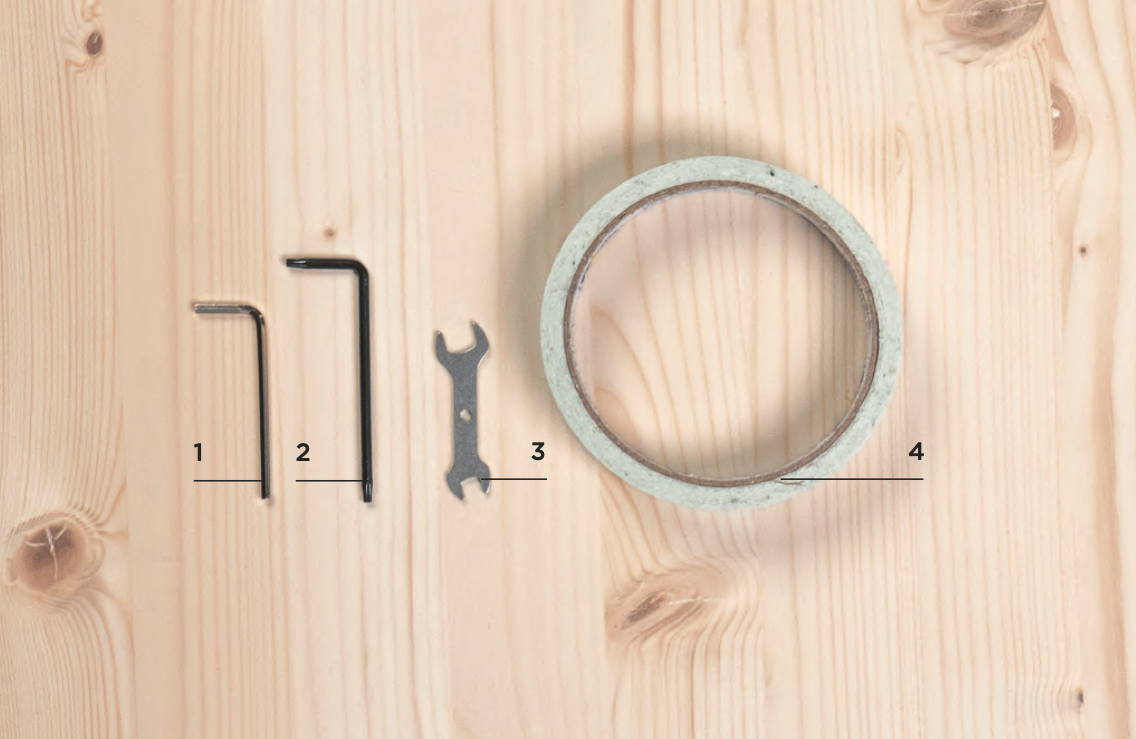

Tarvittavat välineet:
Sisältyy lisävarustelaatikkoon:
1 | 2,5 mm:n kuusiokoloavain
2 | Torx-ruuvitaltta
3 | Kaksipäinen avain
4 | Kaksipuolinen teippi
Kohdistusohjeet:

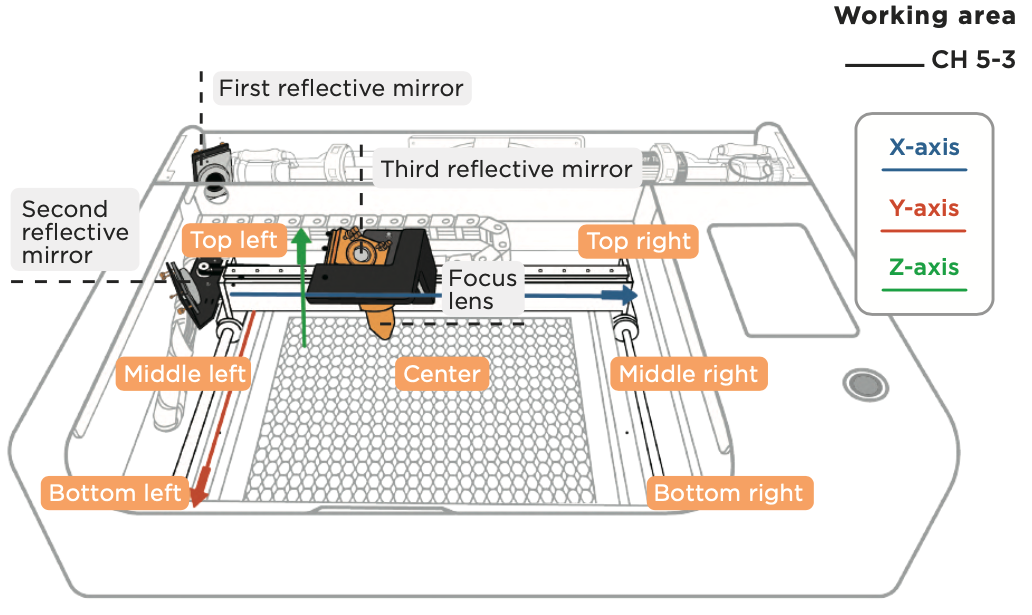

1. Y-akselin suunta liittyy ensimmäiseen heijastavaan peiliin. Kun ensimmäinen heijastava peili on säädetty oikein, vasempaan alakulmaan saadun lasertäplän tulee yhtyä vasempaan yläkulmaan saatuun täplään. Kun säädät ensimmäistä heijastavaa peiliä, aseta kaksipuolinen teippi toiseen heijastavaan peiliin.
2. X-akselin suunta liittyy toiseen heijastavaan peiliin. Kun toinen heijastava peili on säädetty, keskelle oikealle saadun lasertäplän tulee yhtyä keskelle vasemmalle saatuun täplään. Kun säädät toista heijastavaa peiliä, aseta kaksipuolinen teippi kolmanteen heijastavaan peiliin.
3. Z-akselin suunta liittyy kolmanteen heijastavaan peiliin. Kun kolmas heijastava peili on säädetty, lasertäplän tulee olla laserin ulostulon keskellä. Kun säädät kolmatta heijastavaa peiliä, aseta kaksipuolinen teippi laserin ulostuloon.
1. Älä avaa oven kantta, kun laserpulssi on käynnissä, muuten laser ei lähetä valoa suojausmekanismin vuoksi.
2. Kun kohdistetaan optista polkua, "Power" voidaan asettaa arvoon x0.50 "MAINTAIN"-sivulla, jotta lasertäplä ei ole liian suuri lasertäplän siirtymissuunnan tarkkaan arviointiin. Kun kohdistus on valmis, "Power" tulee palauttaa alkuperäiseen tehoasetukseen x1.00, jotta teho ei ole riittämätön käytön aikana.
3. Jos laserpulssin käynnistyessä kuuluu epänormaalia rätinää, irrota virta ja lopeta käyttö välittömästi. 【Vianmääritys】 Ei lasersäteen ulostuloa.

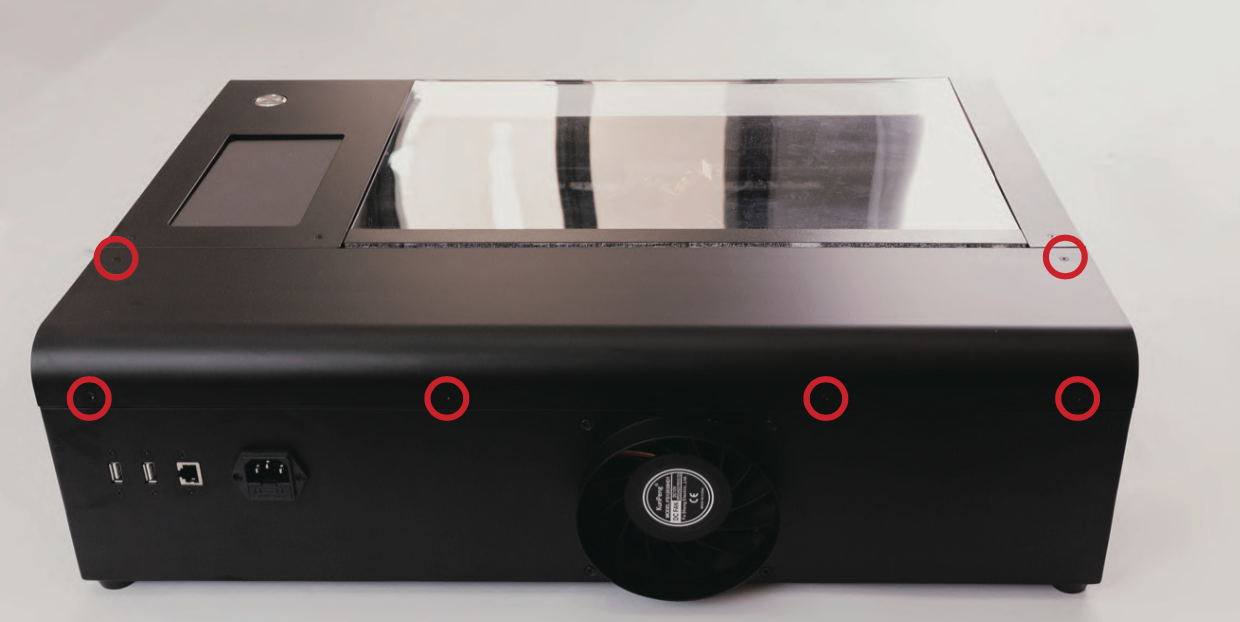

4. Käytä Torx-ruuvimeisseliä poistaaksesi 6 ruuvia takakannen ja irrota sitten takakansi.
5. Koska ensimmäisen ja toisen heijastavan peilin kiinnityspeilin säätöruuvien muttereissa on kierrelukitteita, on suositeltavaa tiputtaa pieni määrä alkoholia näihin muttereihin kierrelukitteiden pehmentämiseksi ennen mutterien kääntämistä.
Video-ohje
Kohdistusvaiheet:
Laserputki
Tavoite: Varmista, että laserpiste osuu ensimmäiseen heijastavaan peiliin.
Menetelmä:
1. Irrota takakansi: Käytä Torx-ruuvimeisseliä irrottaaksesi 6 ruuvia takakannesta ja irrota sitten takakansi.
2. Kiinnitä teippi: Ota pala kaksipuolista teippiä ja kiinnitä se pyöreään ensimmäisen heijastavan peilin metallikehykseen.

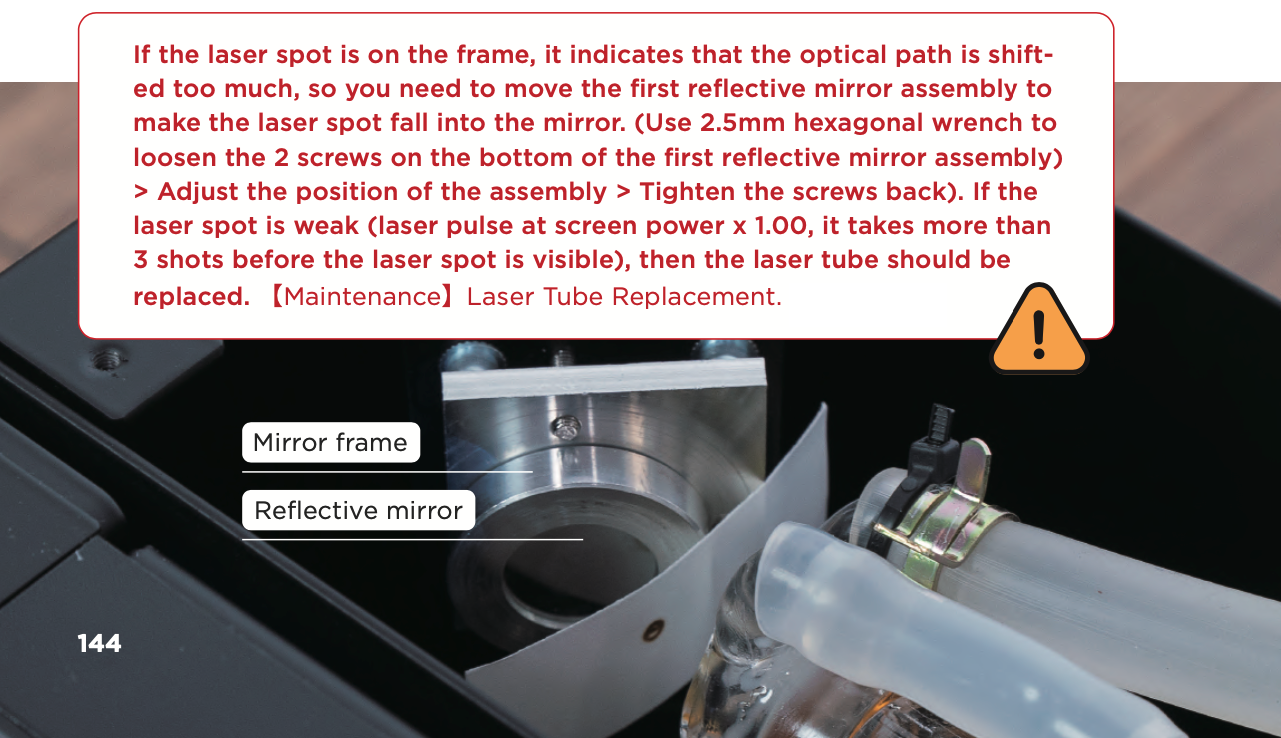

3. Kohdista laserpiste ensimmäiselle heijastavalle peilille: Sulje ovikansi > Napsauta "YLLÄPITO" näytöllä > Napsauta "Laserpulssi" > Avaa ovikansi > Varmista, että laserpiste on peilin sisällä, ei osu peilin kehykseen.
Ensimmäinen heijastava peili
Tavoite: Saada vasen alaspiste yhtymään vasempaan yläpisteeseen.
Menetelmä:

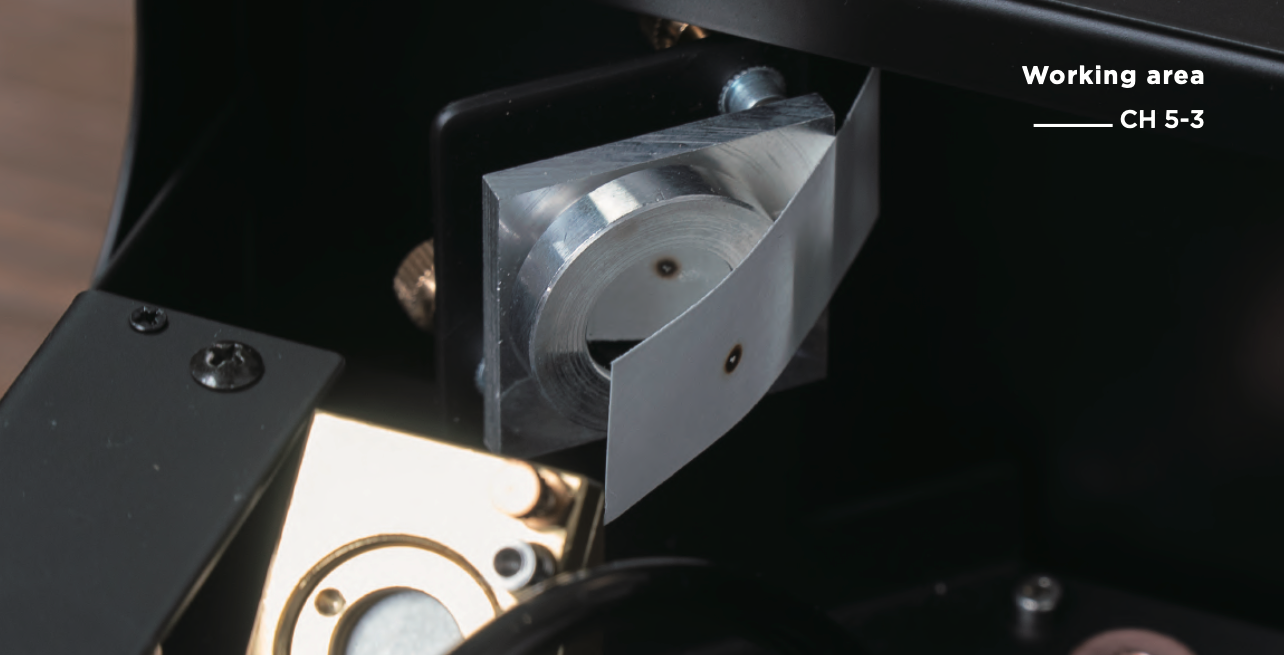

1. Vapauta moottorit ja kiinnitä teippi: Napsauta koneen "YLLÄPIDÄ"-painiketta suorittaaksesi kotiinpaluun > Napsauta "Moottorit" > Ota pala kaksipuolista teippiä ja kiinnitä se toisen heijastavan peilin metallirunkoon.
2. Hanki vasemman yläkulman laserpiste: Siirrä laserpää manuaalisesti vasempaan yläkulmaan > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista laserpisteen sijainti. Sinun on tarkkailtava, miten seuraava (vasen alakulma) laserpiste liikkuu.
3. Hanki vasemman alakulman laserpiste: Siirrä laserpää manuaalisesti vasempaan alakulmaan > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista, ovatko ala- ja ylävasen päällekkäin samassa kohdassa välttäen heijastavan peilin kehystä. Kuten yllä olevassa kuvassa. Jos laserpisteet eivät ole täysin päällekkäin, säädä ensimmäisen heijastavan peilin takana olevaa peilin säätöruuvia laserpisteen liikkeen suunnan mukaan niin, että vasemman alakulman laserpisteen sijainti siirtyy vasemman yläkulman laserpisteen sijaintiin.
4. Säädä ensimmäistä heijastavaa peiliä: Tiputa pieni määrä alkoholia
mutteriin pehmentääksesi kierrelukitetta > Käytä kaksipäistä avainta löysätäksesi mutteria kääntämättä peilin säätöruuvia > Kiristä tai löysää peilin säätöruuvia laserpisteen liikkeen suunnan mukaan (ohjaussuunta selitetään myöhemmin) > Toista vaiheet 2, 3, 4, kunnes vasemman alakulman laserpiste on päällekkäin vasemman yläkulman laserpisteen kanssa (jos et enää pysty määrittämään laserpisteen liikkeen suuntaa, sinun on kiinnitettävä kaksipuolinen teippi uudelleen) > Kun säätö on valmis, kiristä mutteri kääntämättä peilin säätöruuvia.
Kun olet varmistanut, että ala- ja ylävasen piste ovat päällekkäin ja välttävät heijastavan peilin kehyksen, säädä toista heijastavaa peiliä.

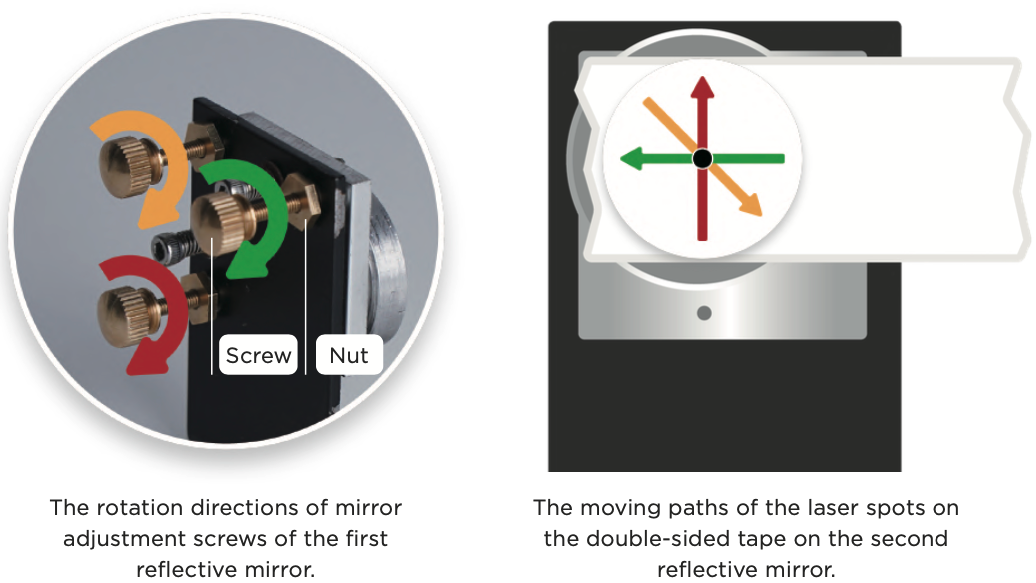

Ruuvin kiristäminen tai löysääminen vastaa heijastavan peilin kulman säätämistä.
-
Kun käännät keltaista ruuvia, punaisen ja vihreän ruuvin liitoksia voidaan pitää pyörimisen akselina.
Kiristämällä keltaista ruuvia (myötäpäivään) voit ajatella työntäväsi peiliä vasemmasta yläkulmasta punaisella ja vihreällä akselina, ja laserpiste siirtyy alas oikeaan alakulmaan. Löysäämällä keltaista ruuvia (vastapäivään) voit ajatella punaista ja vihreää akseliksi siirtääksesi peiliä taaksepäin vasemmassa yläkulmassa, ja laserpiste siirtyy ylös vasempaan yläkulmaan. -
Kun käännät vihreää ruuvia, voit ajatella keltaisen ja punaisen ruuvin liitosta pyörimisen akselina.
Kiristämällä vihreää ruuvia (myötäpäivään) voit ajatella keltaista ja punaista akseliksi työntääksesi peiliä oikeasta yläkulmasta, ja laserpiste siirtyy vasemmalle. Löysäämällä vihreää ruuvia (vastapäivään) voit ajatella keltaista ja punaista akseliksi siirtääksesi peiliä taaksepäin oikeassa yläkulmassa, ja laserpiste siirtyy oikealle. -
Kun käännät punaista ruuvia, ajattele keltaisen ja vihreän ruuvin liitosta pyörimisen akselina.
Kiristämällä punaista ruuvia myötäpäivään voit ajatella keltaista ja vihreää akseliksi työntääksesi peiliä vasemmasta alakulmasta, ja laserpiste siirtyy ylöspäin. Jos löysäät punaista ruuvia (vastapäivään), voit ajatella keltaista ja vihreää akseliksi siirtääksesi peiliä taaksepäin vasemmassa alakulmassa, ja laserpiste siirtyy alaspäin.
Toinen heijastava peili
Tavoite: Jotta keskimmäinen oikea piste osuisi keskimmäiseen vasempaan pisteeseen. Menetelmä:
1. Liimaa teippi: Ota pala kaksipuolista teippiä ja kiinnitä se pyöreään kolmannen heijastavan peilin metallikehys.
2. Hanki keskimmäinen vasen laserpiste: Siirrä laserpää keskelle vasemmalle
manuaalisesti > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Vahvista laserpisteen sijainti. Sinun on tarkkailtava, miten seuraava (keskimmäinen) laserpiste liikkuu.
3. Hanki keskimmäinen laserpiste: Siirrä laserpää keskelle manuaalisesti > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista, ovatko keskimmäinen ja keskimmäinen vasen päällekkäin samassa kohdassa. Sinun on tarkkailtava, miten seuraava (keskimmäinen oikea) laserpiste liikkuu.
4. Hanki keskimmäinen oikea laserpiste: Siirrä laserpää manuaalisesti keskelle oikealle > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista, ovatko pisteet päällekkäin samassa kohdassa. Jos ne eivät ole täysin päällekkäin, säädä peilin säätöruuvia toisen heijastavan peilin takana laserpisteen liikesuunnan mukaan niin, että keskellä oikealla oleva laserpiste siirtyy keskellä vasemmalla olevan laserpisteen kohdalle.
5. Säädä toista heijastavaa peiliä: Tiputa pieni määrä alkoholia mutterin päälle pehmentääksesi kierrelukitetta > Käytä kaksipäistä avainta löysätäksesi mutteria kääntämättä peilin säätöruuvia > Kiristä tai löysää peilin säätöruuvia laserpisteen liikesuunnan mukaan (ohjaussuunta selitetään myöhemmin) > Toista vaiheet 2, 4 ja 5, kunnes keskellä oikealla oleva laserpiste on päällekkäin keskellä vasemmalla olevan laserpisteen kanssa (jos et enää pysty arvioimaan laserpisteen liikesuuntaa, sinun on kiinnitettävä kaksipuolinen teippi uudelleen) > Kun säätö on valmis, kiristä mutteri kääntämättä peilin säätöruuvia.
6. Varmista, että keskellä oikealla ja keskellä vasemmalla olevat pisteet ovat päällekkäin: Ota pala kaksipuolista teippiä ja aseta se kolmannen heijastavan peilin kultaiseen kehykseen > Toista vaiheet 2 ja 4 varmistaaksesi keskellä oikealla ja keskellä vasemmalla olevien pisteiden päällekkäisyyden välttäen heijastavan peilin kehystä, hienosäädä sitten laserpään kokoonpanon asentoa niin, että päällekkäiset pisteet sijaitsevat pyöreän metallikehyksen kohtisuoralla linjalla (kuvassa musta yhtenäinen viiva-alue).

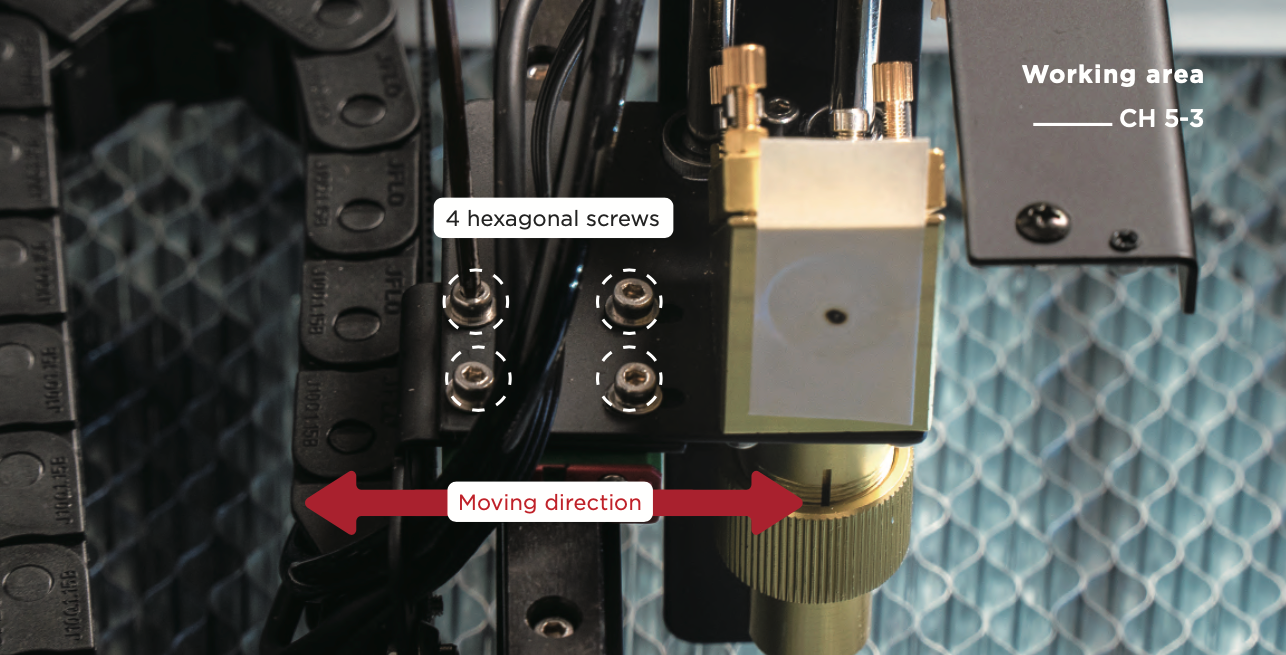

7. Hienosäädä laserpään kokoonpanon asento: Käytä 2,5 mm:n kuusiokoloavainta löysätäksesi 4 kuusiokoloruuvia X-akselin lineaarikiskossa, jotka pitävät laserpään kokoonpanon paikallaan > Siirrä laserpäätä eteen- tai taaksepäin riippuen pisteen sijainnista > Kiristä 4 ruuvia karkeasti > Siirrä laserpää keskelle manuaalisesti > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista, että piste on kohtisuoralla viivalla > Siirrä laserpää rungon etuosaan > Napsauta "Camera" ja varmista, että kameran ylä- ja alareunat ovat yhdensuuntaiset koneen rungon kanssa > Kiinnitä laserpään kokoonpanon 4 kuusiokoloruuvia. Kun olet varmistanut, että keskioikea ja keskivasen piste ovat pyöreän metallikehyksen kohtisuoralla viivalla, voit säätää kolmatta heijastavaa peiliä.
Kolmas heijastava peili
Tavoite: Jotta laserpiste osuu laserin ulostulon keskelle.
Menetelmä:

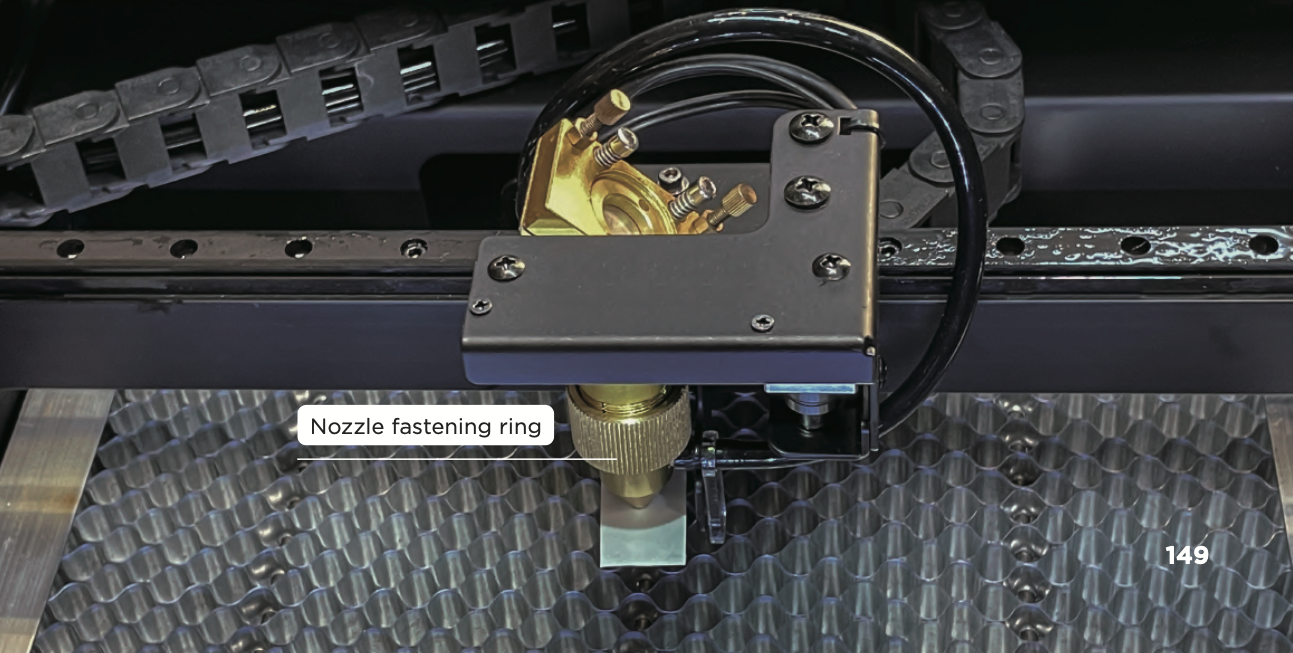

1. Säädä laserpään korkeus: Käännä kultainen suuttimen kiinnitysrengas pois > Säädä laserpään korkeutta siten, että tarkennuskoetin koskettaa hunajakennotasoa > Käännä tarkennuskoetin takaisin > Kiristä kultainen suuttimen kiinnitysrengas.

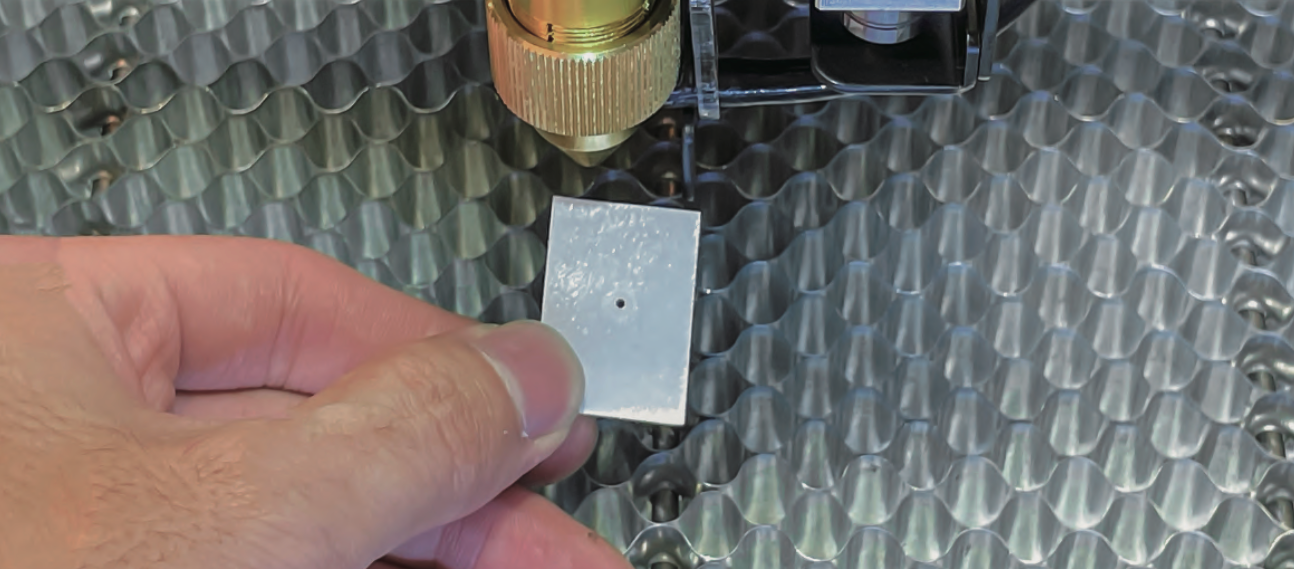

2. Kiinnitä teippi: Ota pala kaksipuolista teippiä ja laita se laserpään ulostuloon > Paina kaksipuolista teippiä varovasti, jotta laserpään ulostulon painauma muodostaa ympyrän teipin tarttuvalle pinnalle.
3. Hanki keskimmäinen laserpiste: Siirrä laserpää keskelle manuaalisesti > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Varmista, että laserpiste on laserin ulostulon keskellä. Jos se ei ole ympyrän keskellä, sinun on säädettävä peilin säätöruuvia kolmannen heijastinpeilin takana pisteen sijainnin mukaan.
4. Säädä kolmatta heijastinpeiliä: Käytä kaksipäistä avainta löysätäksesi mutterin kääntämättä peilin säätöruuvia > Kiristä tai löysää peilin säätöruuvia laserpisteen liikesuunnan mukaan (ohjaussuunta selitetään myöhemmin) > Toista vaiheet 3 ja 4, kunnes laserpiste osuu säteen ulostulon keskelle (jos et enää pysty arvioimaan laserpisteen liikesuuntaa, sinun on kiinnitettävä kaksipuolinen teippi uudelleen) > Kun säätö on valmis, kiristä mutteri kääntämättä peilin säätöruuvia.

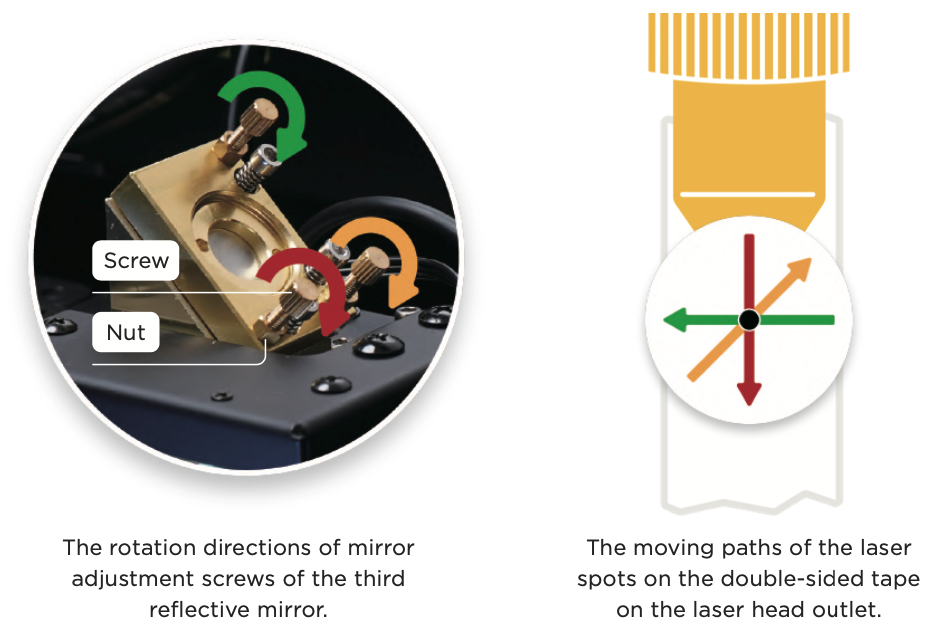

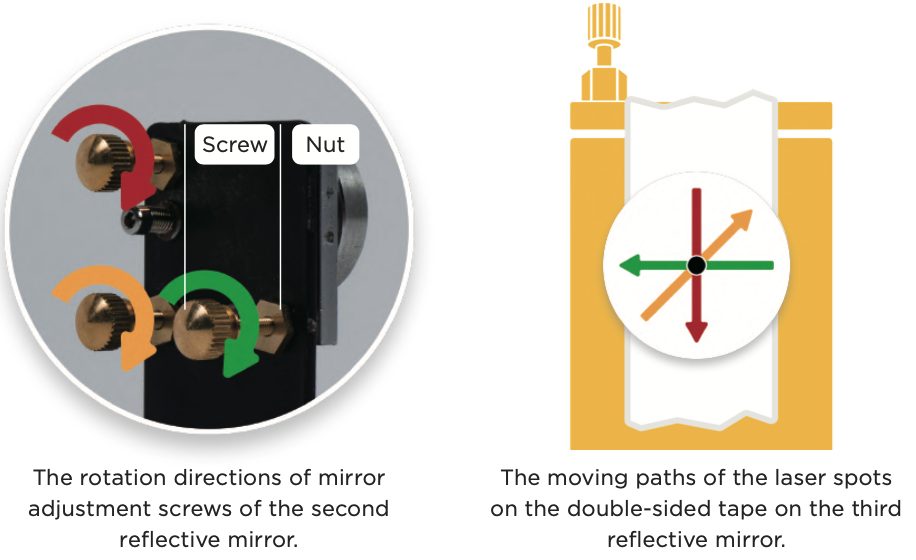

Säätömenetelmä poikkeaa ensimmäisestä ja toisesta heijastinpeilistä, koska kolmannen heijastinpeilin alla olevan kiinnikkeen asento on kiinteä, joten kun ruuvi kiristetään, kiinnike ei liiku, mutta heijastinpeili työntyy ulos.
- Kun käännät keltaista ruuvia, punaista ja vihreää ruuvilinkkiä voidaan pitää pyörimisen akselina.
Kiristämällä keltaista ruuvia (myötäpäivään) voit ajatella peilin siirtyvän taaksepäin oikealle ylös punaisen ja vihreän ollessa akselina, ja laserpiste siirtyy oikealle ylös. Löysäämällä keltaista ruuvia (vastapäivään) voit ajatella punaisen ja vihreän olevan akseli, joka työntää peiliä oikealta ylhäältä, ja laserpiste siirtyy vasemmalle alas.
- Kun käännät vihreää ruuvia, keltaista ja punaista ruuvilinkkiä voidaan pitää pyörimisen akselina.
Kiristämällä vihreää ruuvia (myötäpäivään) voit ajatella peilin siirtyvän taaksepäin vasemmalle ylös keltaisen ja punaisen ollessa akselina, ja laserpiste siirtyy vasemmalle. Löysäämällä vihreää ruuvia (vastapäivään) voit ajatella keltaisen ja punaisen olevan akseli, joka työntää heijastinpeiliä vasemmalta ylhäältä, ja laserpiste siirtyy oikealle.
- Kun käännät punaista ruuvia, keltaista ja vihreää ruuvilinkkiä voidaan pitää pyörivänä akselina.
Kiristämällä punaista ruuvia (myötäpäivään) voit ajatella peilin siirtyvän taaksepäin oikealle alas keltaisen ja vihreän ollessa akselina, ja laserpiste siirtyy alaspäin. Löysäämällä punaista ruuvia (vastapäivään) voit ajatella keltaisen ja vihreän olevan akseli, joka työntää heijastinpeiliä vasemmalta alhaalta, ja laserpiste siirtyy ylöspäin.
Kun olet suorittanut yllä olevat säädöt, voit varmistaa, että lasersäteen ulostulo on tasainen missä tahansa työskentelyalueen kohdassa saavuttaaksesi normaalit työvaatimukset. Suorita "Calibrate Camera" uudelleen ennen käyttöä. Beam Studio -opas: Kameran kalibrointi.
Jos lasersäteen ulostulon kohtisuoruutta vaaditaan ehdottomasti, voit hienosäätää optisen reitin kohtisuoruutta.
Lisäsäätö:
Optisen reitin kohtisuoruus (valinnainen säätö)
Tavoite: Säädä kultaisesta suuttimen kiinnitysrenkaasta ja laserpään ulostulosta saadut laserpisteet ympyröiden keskelle.
Menetelmä:

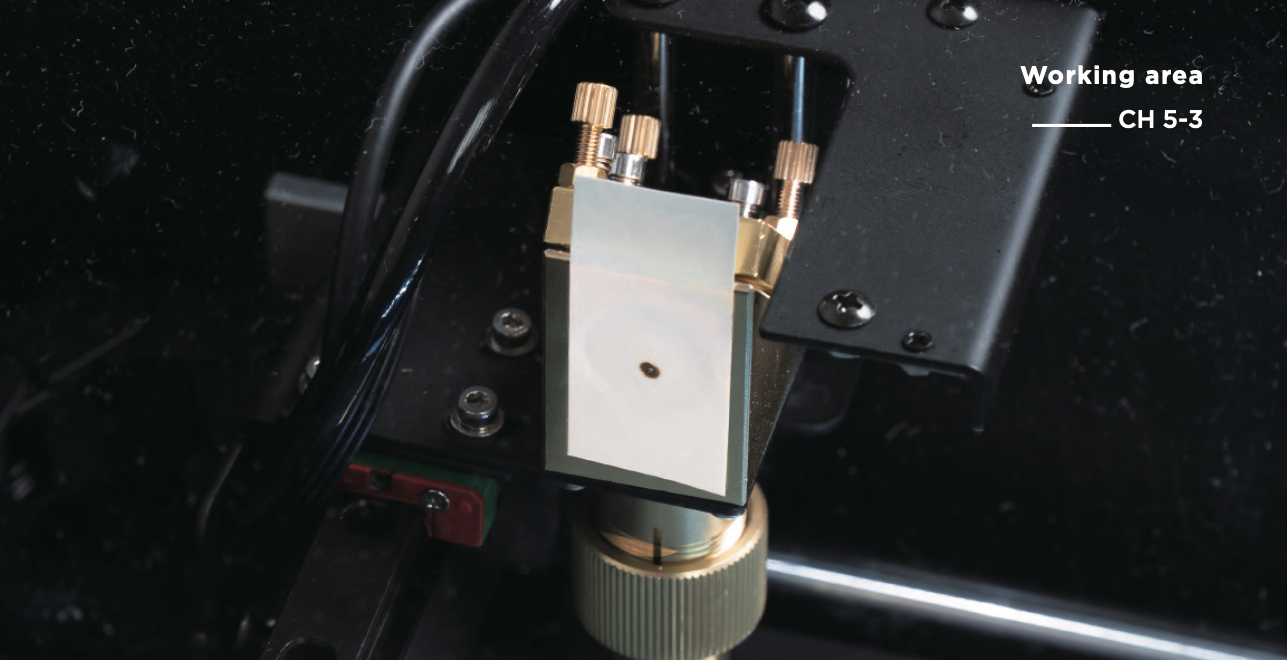

1. Kiinnitä teippi: Ota pala kaksipuolista teippiä ja kiinnitä se tasaisesti kolmannen heijastavan peilin kultaiseen
kehykseen.
2. Määritä keskimmäinen laserpiste: Siirrä laserpää keskelle manuaalisesti > Sulje
kansi > Napsauta "Laser Pulse" > Avaa kansi.

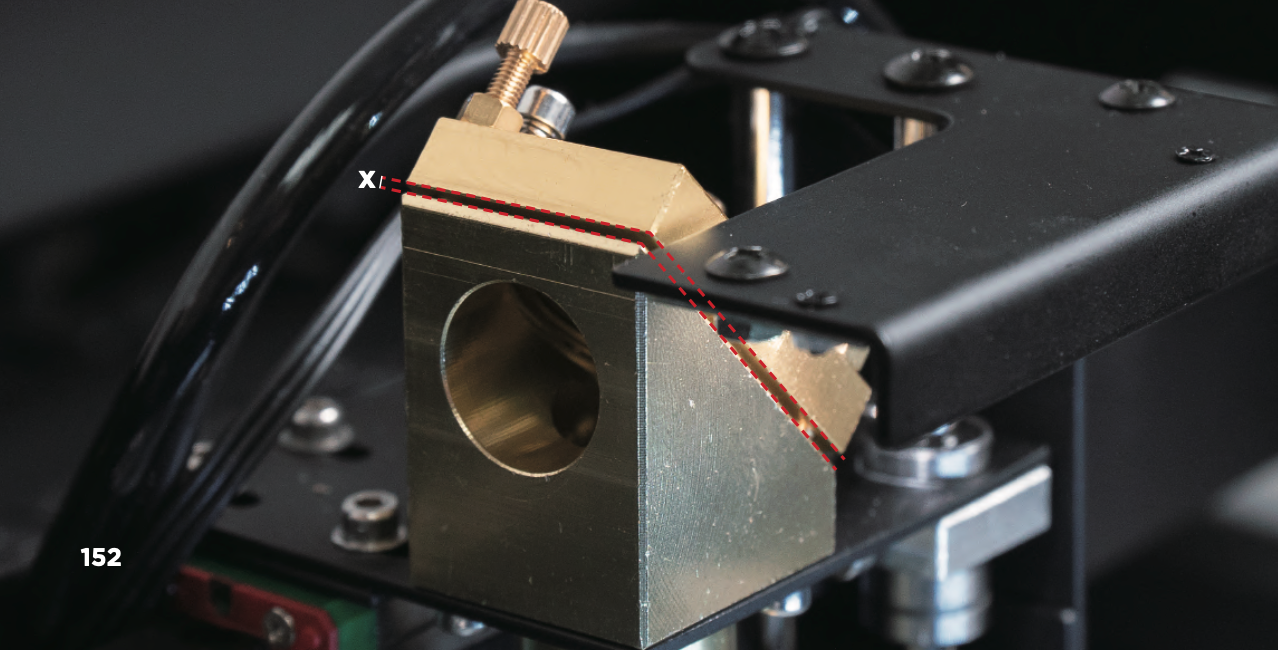

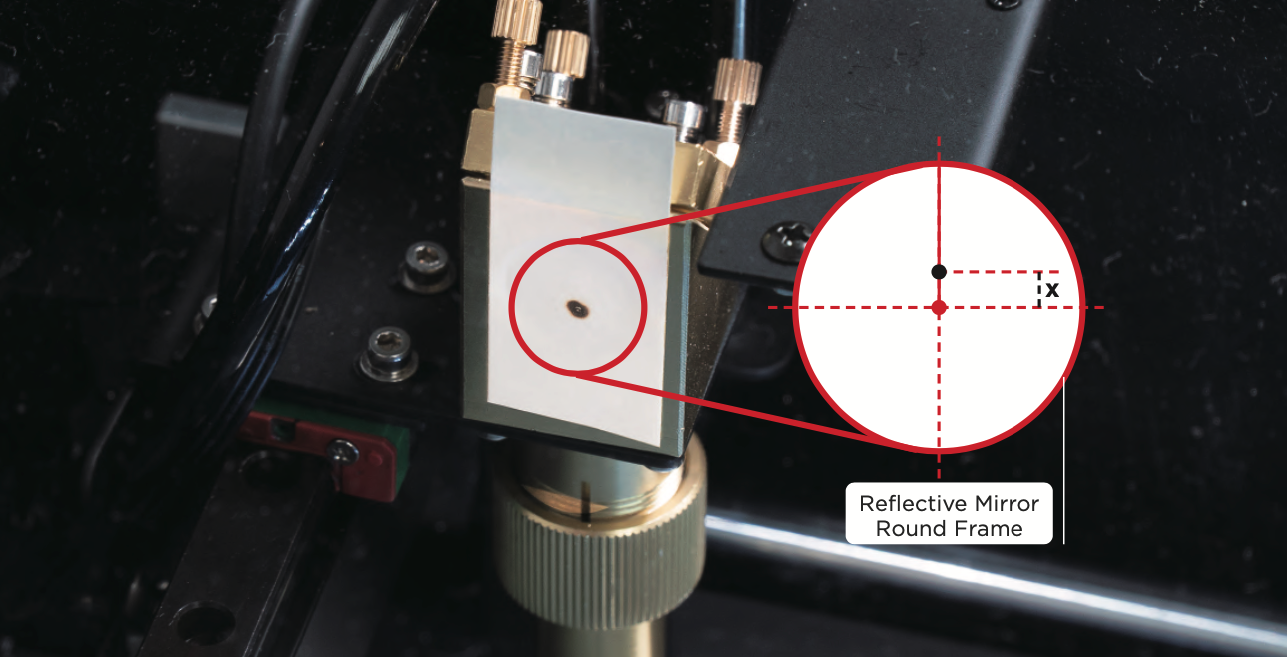

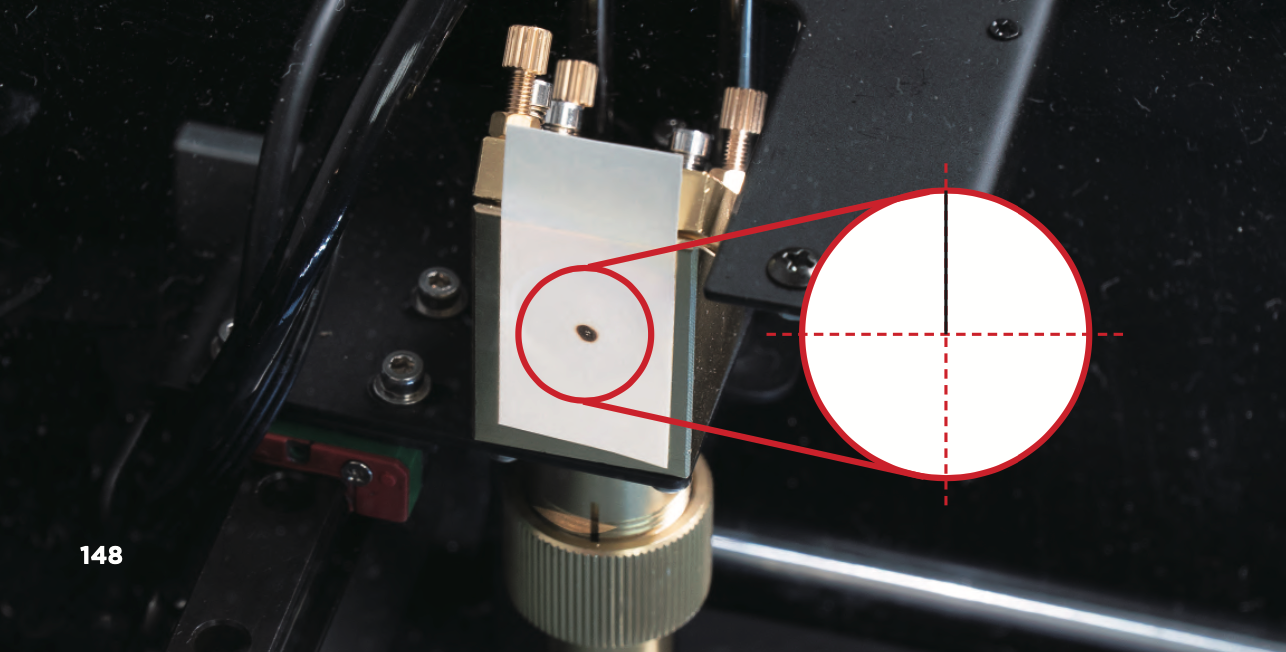

3. Mittaa keskipisteen poikkeama-arvo: Mittaa etäisyys pisteen keskipisteen
ja kehyksen keskipisteen välillä, x (mm). Laserpisteen tulisi sijaita metallikehyksen kohtisuoran viivan yläpuolella (kuten yllä olevassa kuvassa). Jos sijainti on virheellinen, ota yhteyttä jälleenmyyjääsi.
4. Siirrä kolmatta heijastavaa peiliä: Löysää mutteri ja käytä kaksipäistä avainta löysätäksesi peilin säätöruuvia pitävän mutterin > Säädä 3 peilin säätöruuvia siten, että kolmas heijastava peili ja kolmiomainen peilinpidin ovat yhdensuuntaisia ja niiden välillä on x (mm) väli (kuten alla on esitetty).
5. Ota kennolevy pois: Siirrä laserpää työskentelyalueen vasempaan yläkulmaan > Kurota koneen etuosaan, nosta kennolevy ylös ja vedä se ulos.
6. Säädä kolmas heijastava peili: Katso "kolmannen heijastavan peilin" menetelmää ja säädä laserpiste uudelleen laserin ulostulon keskelle.

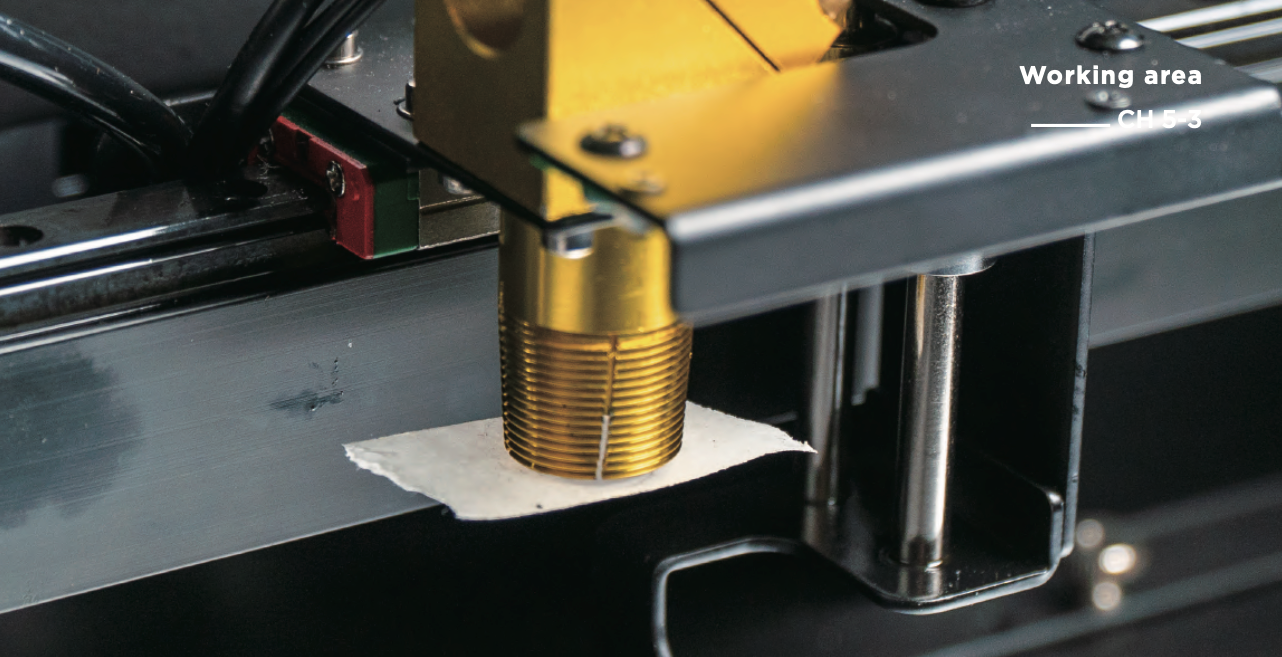

7. Kiinnitä teippi: Ruuvaa kultainen suutinrengas irti ja irrota laserpää > Ota pala kaksipuolista teippiä ja kiinnitä se tasaisesti laserpään kantaan, paina kaksipuolista teippiä varovasti, jotta kaksipuolisen teipin liimapuolelle jää kannan painauma.
8. Hanki keskimmäinen laserpiste: Siirrä laserpää keskelle manuaalisesti > Sulje oven kansi > Napsauta "Laser Pulse" > Avaa oven kansi > Tarkkaile pisteen sijaintia ja siirrä kolmatta heijastavaa peiliä tarpeen mukaan.

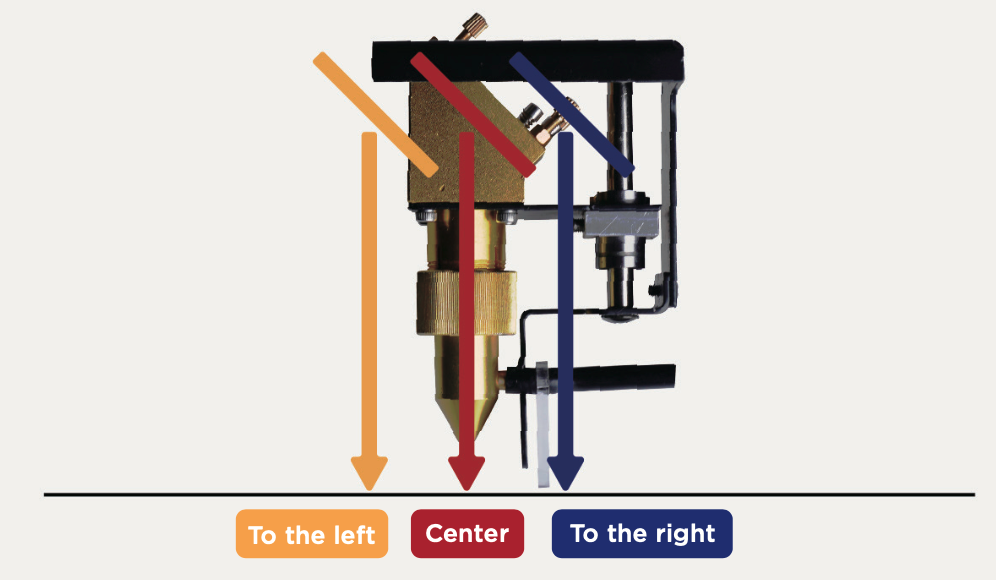

9. Siirrä kolmatta heijastavaa peiliä (kuten alla on esitetty):
a. Laserpiste on laserpään kannan keskellä, mikä tarkoittaa, että optinen polku on pystysuora eikä sitä tarvitse säätää.
b. Jos piste on oikealla, pienennä heijastavan peilin yhdensuuntaista rakoa ja löysää 3 peilin säätöruuvia puoli kierrosta, toista sitten vaiheet 6-9, kunnes piste on laserpään kannan keskellä.
c. Jos piste on vasemmalla, suurenna heijastavan peilin yhdensuuntaista rakoa ja kiristä 3 peilin säätöruuvia puoli kierrosta, toista sitten vaiheet 6-9, kunnes piste on laserpään kannan keskellä.
Kun säätö on valmis, suorita ensin "Kalibroi kamera" ja käytä sitten kameran esikatselua. 【Beam Studio opas】Kameran kalibrointi.
