#904 Kotiinpaluu epäonnistui / Kotiinpaluuongelmat / Ei pysty palaamaan kotiin

FLUX Support Team
  • Päivitetty

Kuvaus

Huomaa, että #904-virheen syyt voivat vaihdella. Ongelma saattaa jatkua alla olevien vaiheiden jälkeen.
Voit kuitenkin kerätä hyödyllisiä tietoja FLUX-tiimille ongelman selvittämiseksi tehokkaammin.



Vaihe 0 - Käytä tarkistuslistaa vaiheiden seuraamiseen ja tulosten kirjaamiseen

Tämä lista merkitsee kaikki opetusohjelmassa tekemäsi testit.
Kun testit on tehty, tallenna lista PDF-tiedostona ja lähetä se jälleenmyyjällesi tai FLUX-tiimille.

Napsauta linkkiä päästäksesi #904-vianmäärityksen tarkistuslistaan: #904 Kotiinpaluu epäonnistui - Tarkistuslista (Ador)



Vaihe 1 - Poista moduuli ja materiaali

Poista kaikki esineet (myös moduuli) työskentelyalueelta ennen aloittamista, jotta mikään ei vaikuta kotiinpaluuprosessiin.





Vaihe 1.1 - Tarkista manuaalisesti, voiko moduulia siirtää sujuvasti

  • Sammuta kone ja irrota virtajohto.

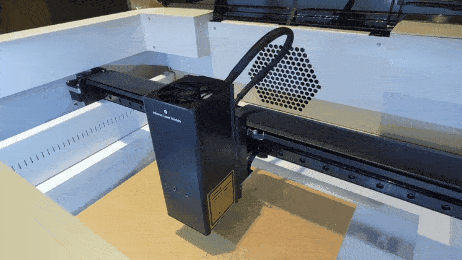

  • Siirrä moduulin päätä manuaalisesti kaikkiin 4 kulmaan.



Toimi seuraavien vaiheiden mukaisesti:

  • Jos moduulin päätä EI VOI siirtää sujuvasti, katso Vaihe 1.2

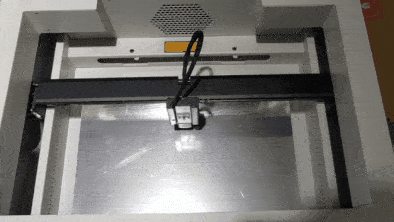

  • Jos moduulin päätä voi siirtää sujuvasti, kuten yllä olevassa .gif-tiedostossa, siirry Vaihe 2



Vaihe 1.2 - Voitele kiskot

  • Katso artikkeli - Voitelu.
  • Voitelun jälkeen palaa takaisin Vaihe 1 ja tarkista, voiko moduulipää liikkua sujuvasti.



Tarkista tulos vastaavasti:

  • Kyllä, Moduulipää voi liikkua sulavasti kuten .gif-tiedostossa >> Ongelma ratkaistu.
  • Ei, Moduulipäätä EI VOI liikuttaa sulavasti >> Laitteisto-ongelma - Ruosteiset kiskot >>Kuvaa tilanne videolla opetusohjelmanmukaisesti, ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 2 - Sulje pois laiteohjelmisto-ongelmien mahdollisuus

Epäonnistunut laiteohjelmiston asennus voi aiheuttaa kotiutusvirheitä, ja tehdasasetusten palauttaminen voi tehokkaasti poistaa laiteohjelmisto-ongelmien mahdollisuuden.

  • Palauta ensin tehdasasetukset (Pääsivu > Kone > Asetukset > Palauta tehdasasetukset > Kyllä)
    ezgif.com-gif-maker (4).gif
  • Noudata sitten linkin ohjeita Koneen laiteohjelmiston päivittäminen ja varmista, että se on päivitetty uusimpaan versioon.

  • Yritä kotiuttamista uudelleen, kun päivitys on valmis.


Tarkista tulos vastaavasti:

  • Kyllä, Kotiutus onnistuu yllä olevien vaiheiden jälkeen >> Ongelma ratkaistu.
  • Ei, kotiutusongelma jatkuu yllä olevien vaiheiden jälkeen >>Siirry Vaihe 3



Vaihe 3 - Tarkista emolevyn signaalit

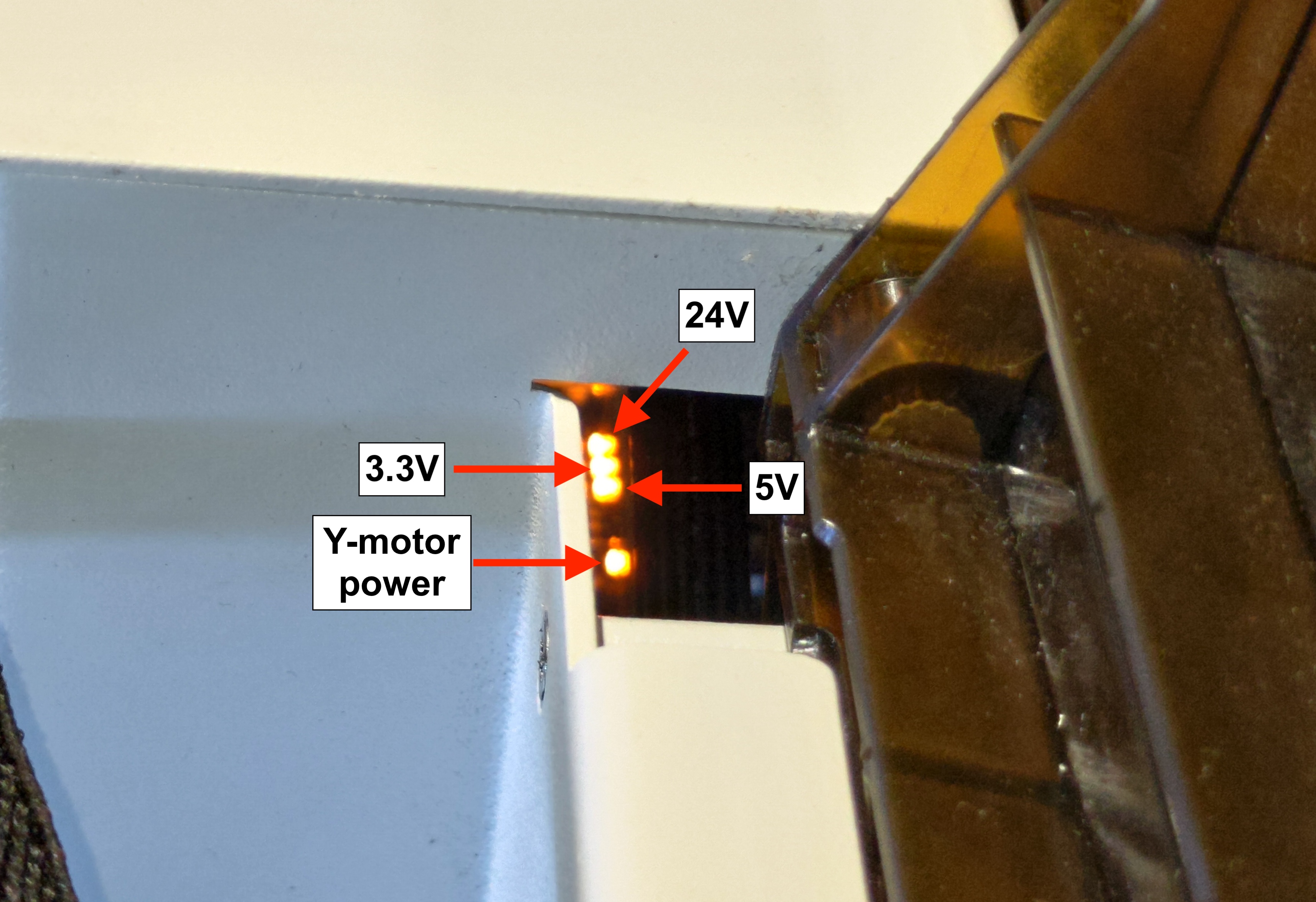

Emolevyssä on 4 oranssia LED-valoa, jotka edustavat koneen eri osia.


Katso video kuinka löytää emolevyn signaalit

Video



Tarkista, onko ongelma ratkennut vastaavasti:

  • Kaikki valot palavat jatkuvasti, eikä mikään niistä vilku >> Siirry kohtaan Vaihe 4
  • Yksi tai useampi valo on sammunut tai vilkkuu >> Laitteisto-ongelma - Viallinen emolevy tai virtalähde >>Kuvaa tilanne videolla videomukaisesti, ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 4 - Tarkista rajakytkimet

Rajakytkintä käytetään laserpään pysäyttämiseen, kun se saavuttaa pään.

Rajakytkin voi olla viallinen, mikä johtaa kotiasemointiongelmiin, minkä seurauksena laserpää ei pysähdy tai pysähtyy liian aikaisin.



Katso alla oleva video tarkistaaksesi, reagoivatko rajakytkinkuvakkeet oikein painettaessa.

▵Painettu = kuvake sulkeutuu

▵Ei painettu = kuvake avautuu



X- ja Y-rajakytkimen tarkistus



Tarkista, onko ongelma ratkennut vastaavasti:

  • Both X&Y axis function >> Siirry Vaihe 5
  • Vain X-akselissa on ongelmia >> Laitteisto-ongelmat - Z-moottorin piirilevy tai FPC-liitin (30-napainen) virhe >> Ota video tilanteesta viitaten video ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.
  • Vain Y-akselissa on ongelmia >> Laitteisto-ongelmat - Y-moottorin piirilevyn virhe  >> Ota video tilanteesta viitaten video ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.
  • Kumpikaan X- tai Y-akseli ei toimi >> Laitteisto-ongelmat - Viallinen emolevy tai FPC-liitin (38-napainen) virhe >> Ota video tilanteesta viitaten video ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.
  • Epätavallinen ääni kotiin palatessa, ei voitu siirtyä ylläpitovalikkoon >> Siirry Vaihe 6



Vaihe 5 - Tarkista, toimiiko AF-moduuli

Testaa emolevyn toiminta napsauttamalla AF-painiketta.


Napsauta AF-painiketta nähdäksesi, toimiiko se hyvin.

Tarkista tulos vastaavasti:

  •
  •
  •
  • Kyllä, Z-akseli liikkuu oikein ja AF toimii >> Vaihe 6
  • Ei, Z-akseli liikkuu, mutta AF ei pysty tarkentamaan oikein/liikkuu satunnaisesti >> Laitteisto-ongelma - Viallinen emolevy >> Ota video tilanteesta viitaten video, ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.
  • Ei, Z-akseli ei liiku >>Laitteisto-ongelma - Viallinen emolevy >> Ota video tilanteesta viitaten esimerkki, ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 6 - Katso, aktivoituvatko rajakytkimet AUTOMAATTISESTI

Tarkista, esiintyykö alla olevissa videoissa näkyviä tapauksia.
(Moduulin pää alkaa pitää kovaa ääntä eikä pysähdy, kun se siirtyy ylä- tai vasempaan kulmaan.)

Video 1- Y-rajan virhe


Video 2- X-rajan virhe


Tarkista tulos vastaavasti:

  • Kyllä,  sama ongelma kuin video 1 näytetty tapahtui >> Vaihe 7
  • Kyllä,  sama ongelma kuin video 2 näytetty tapahtui >> Vaihe 8
  • Ei, mitään videoiden ongelmista ei tapahtunut >> Laitteisto-ongelma- X- ja Y-moottorit/Z-moottorilevyt/X-moottorilevyt >> Ota video tilanteesta viitaten esimerkki, ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 7- X-akselin Tasomaisuuden säätö

Seuraa alla olevan linkin ohjeita X-akselin tasomaisuuden tarkistamiseksi ja säätämiseksi-
X-akselin tasomaisuuden säätö



Tarkista tulos vastaavasti:

  • Vahvistettu taso, kotiutus onnistui>> Ongelma ratkaistu



Vaihe 7.1 - Laajenna Y-akselin rajakytkimen kosketuspintaa

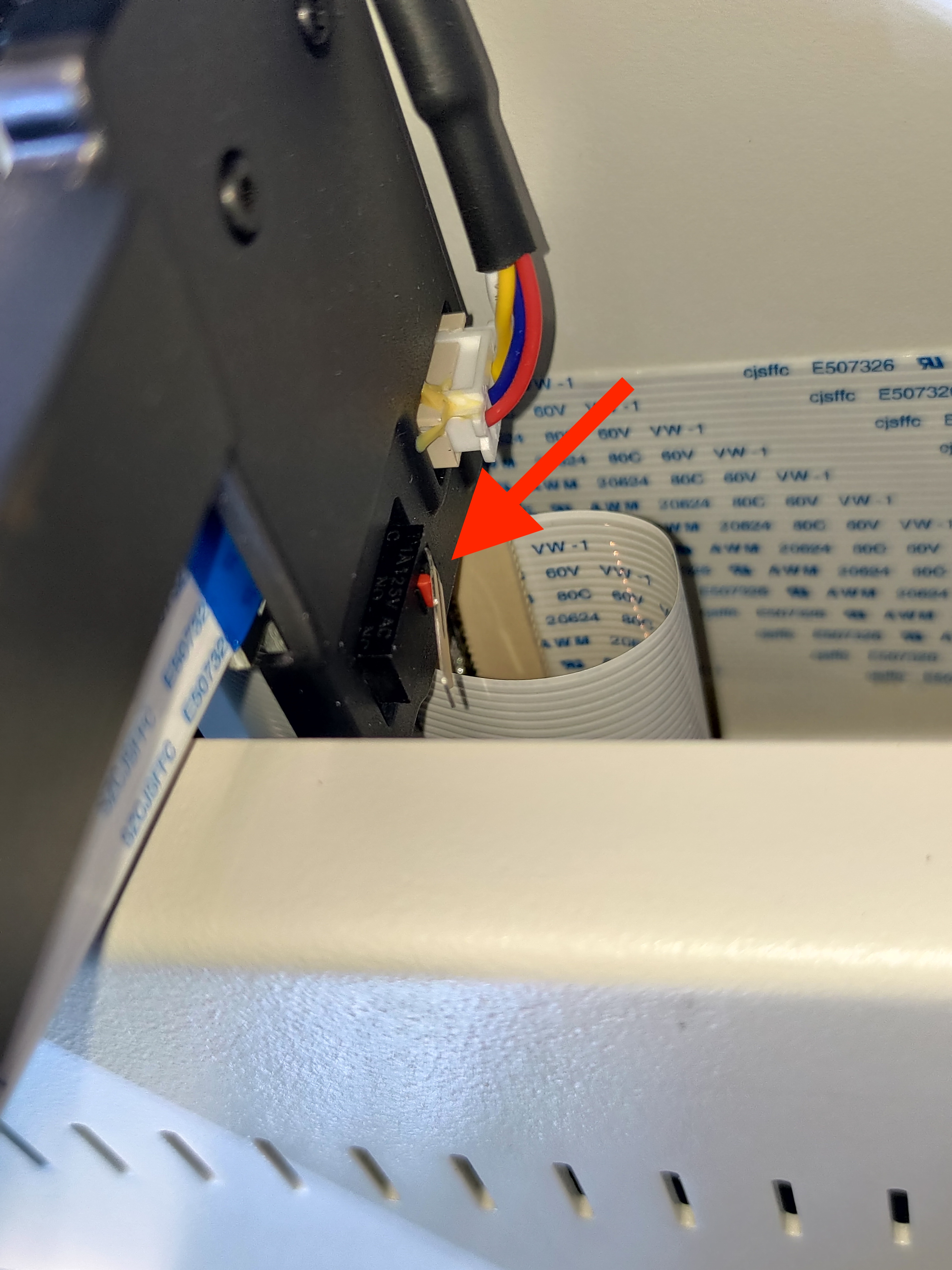

Rajakytkimen metallinen kieleke voi kulua ajan myötä, mikä vaikuttaa rajakytkimen aktivoinnin herkkyyteen.379060.jpg

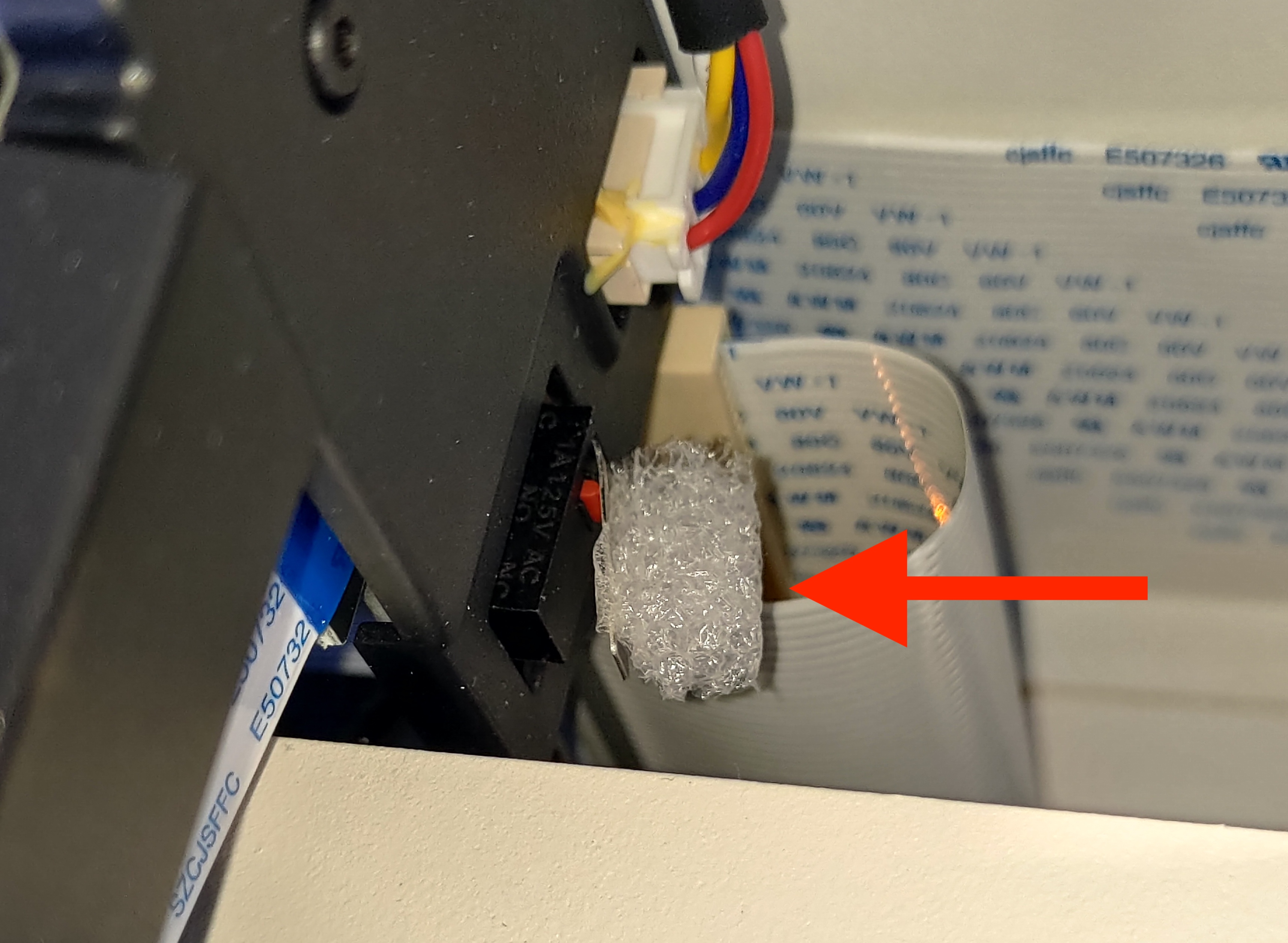

Kuten alla olevassa kuvassa näkyy, lisäämällä vaahtomuovia tai vastaavaa materiaalia kielekkeeseen voidaan tilapäisesti ratkaista ongelma, jossa metallilevy ei kosketa Y-akselin rajakytkintä.379056.jpg

Tarkista tulos seuraavasti:

  • Pidentämisen jälkeen, kotiinpaluu onnistui. >> Ongelma ratkaistu
  • Kotiinpaluu epäonnistui >> Tuntematon ongelma >> Kuvaa tilanne videolla viitaten esimerkkiin ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 8 - Tarkista, häiritsevätkö kaapelit

Joskus, jos kaapeleita ei ole järjestetty kunnolla, se voi vaikuttaa X-akselin rajakytkimen laukaisuun, mikä johtaa kotiinpaluun epäonnistumiseen.



Tarkista tulos seuraavasti:

  • Kyllä >> Säätöjen jälkeen kotiinpaluu onnistui.  >> Ongelma ratkaistu



Vaihe 8.1 - Pidennä X-akselin rajakytkimen kosketuspintaa

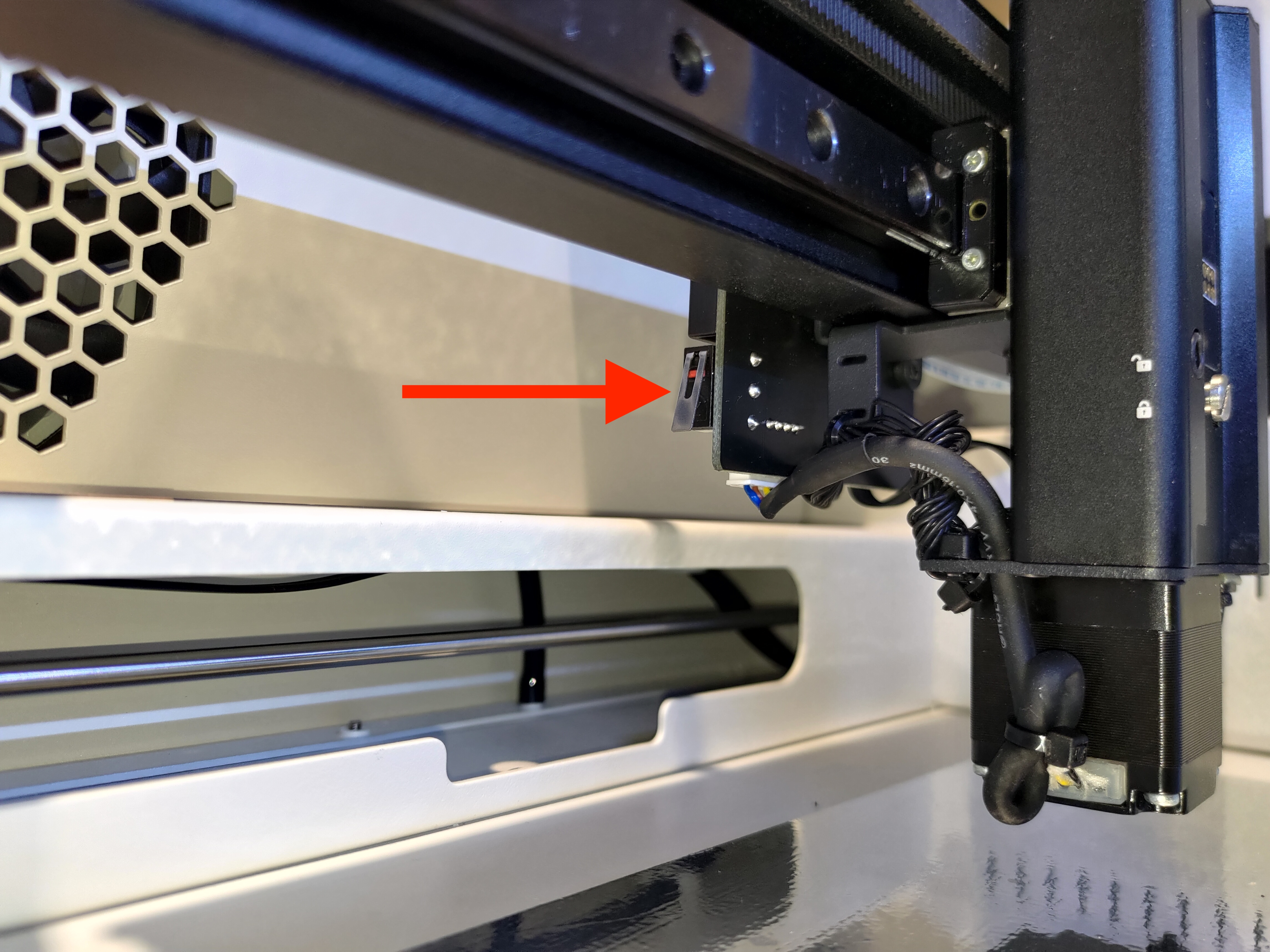

Rajakytkimen metallinen kieleke voi kulua ajan myötä, mikä vaikuttaa rajakytkimen aktivoinnin herkkyyteen.379061.jpg

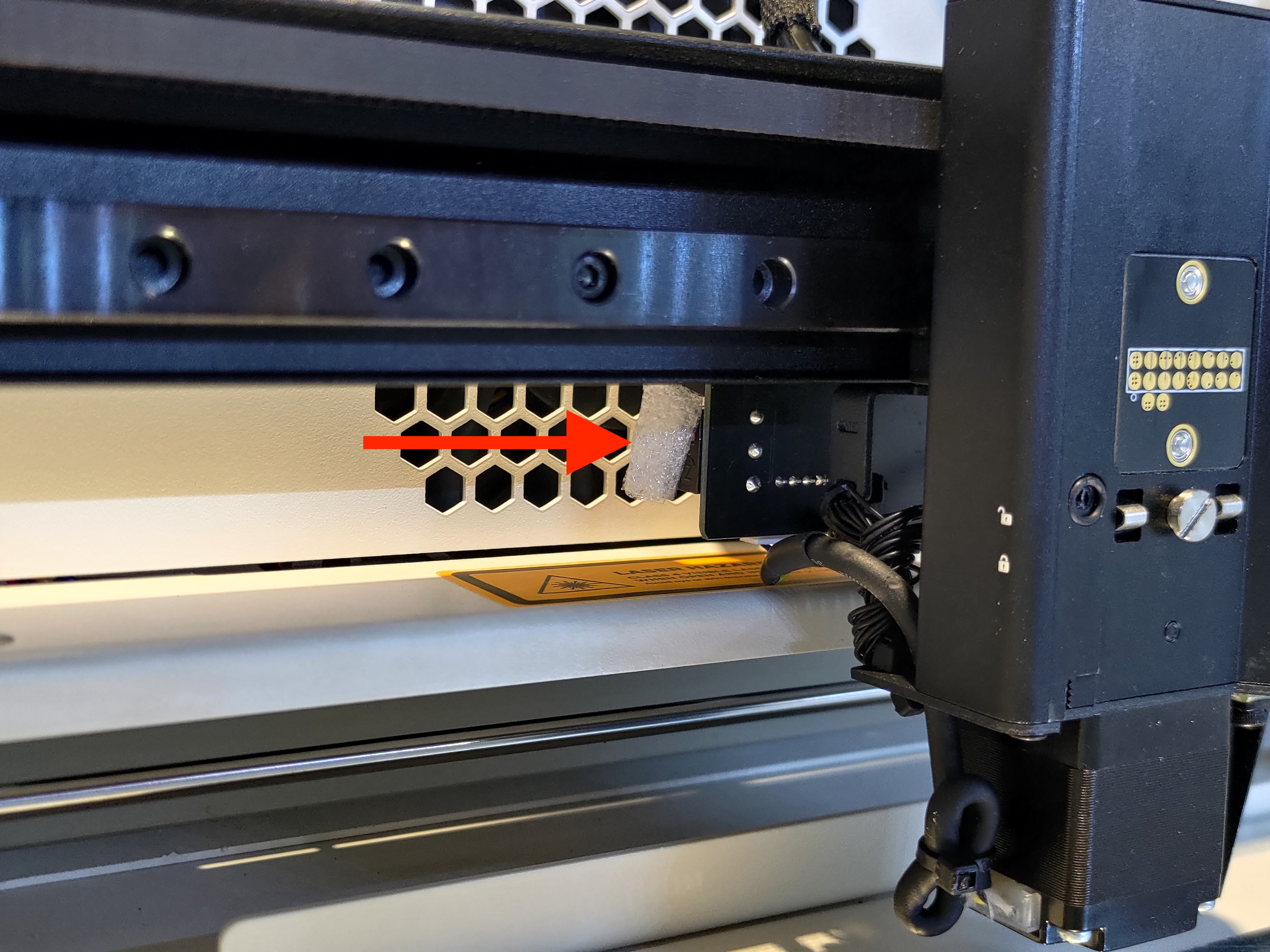

Kuten alla olevassa kuvassa näkyy, lisäämällä vaahtomuovia tai vastaavaa materiaalia kielekkeeseen voidaan tilapäisesti ratkaistaksesi ongelman, jossa metallilevy ei kosketa X-akselin rajakytkintä.379059.jpg



Tarkista tulos seuraavasti:

  • Pidentämisen jälkeen, kotiinpaluu onnistui. >> Ongelma ratkaistu
  • Kotiinpaluu epäonnistui >> Tuntematon ongelma >> Kuvaa tilanne videolla viitaten esimerkkiin ja siirry Vaihe 9 ilmoittaaksesi ongelmasta.



Vaihe 9 - Ota yhteyttä asiakaspalveluun

  • Seuraa alla olevan linkin ohjeita ilmoittaaksesi ongelmasta asianmukaisesti paikalliselle jälleenmyyjälle tai FLUX-tuelle. [Ota yhteyttä asiakaspalveluun]
  • Varmista, että olet suorittanut tarkistuslistan ja tallensit sen PDF-tiedostona jakaaksesi toimintasi.

*Tässä artikkelissa kerätyt tiedot, kuten valokuvat tai videot, jotka näyttävät koneesi ongelman, on välttämätöntä jakaa jälleenmyyjän tai FLUX-tuen kanssa.


#END
