4-2 Lasermoduulin puhdistus (10W/20W diodilaser-moduuli)

Suositeltu huoltoväli: kerran kuukaudessa.

Huoltovaiheet：

A. Tuulettimen puhdistus
B. Tarkennuslinssin puhdistus
C. Pogo-nastojen puhdistus

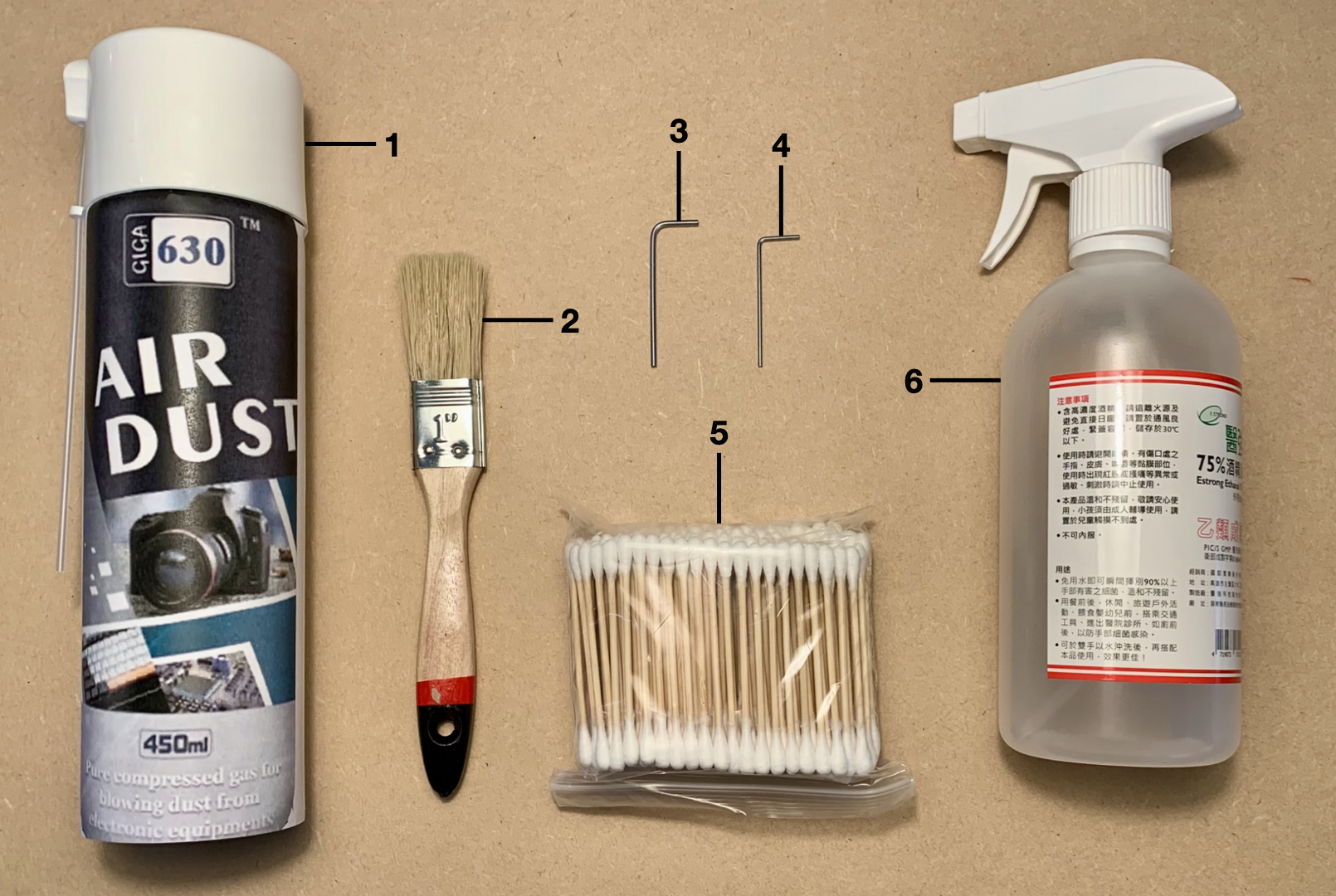

Tarvittavat välineet：

1. Paineilmasuihku
2. Harja
3. 2 mm:n kuusiokoloavain (hankittava itse)
4. 1,5 mm:n kuusiokoloavain (lisävarustelaatikossa)
5. Vanupuikko
6. 75% alkoholi

A. Tuulettimen puhdistus

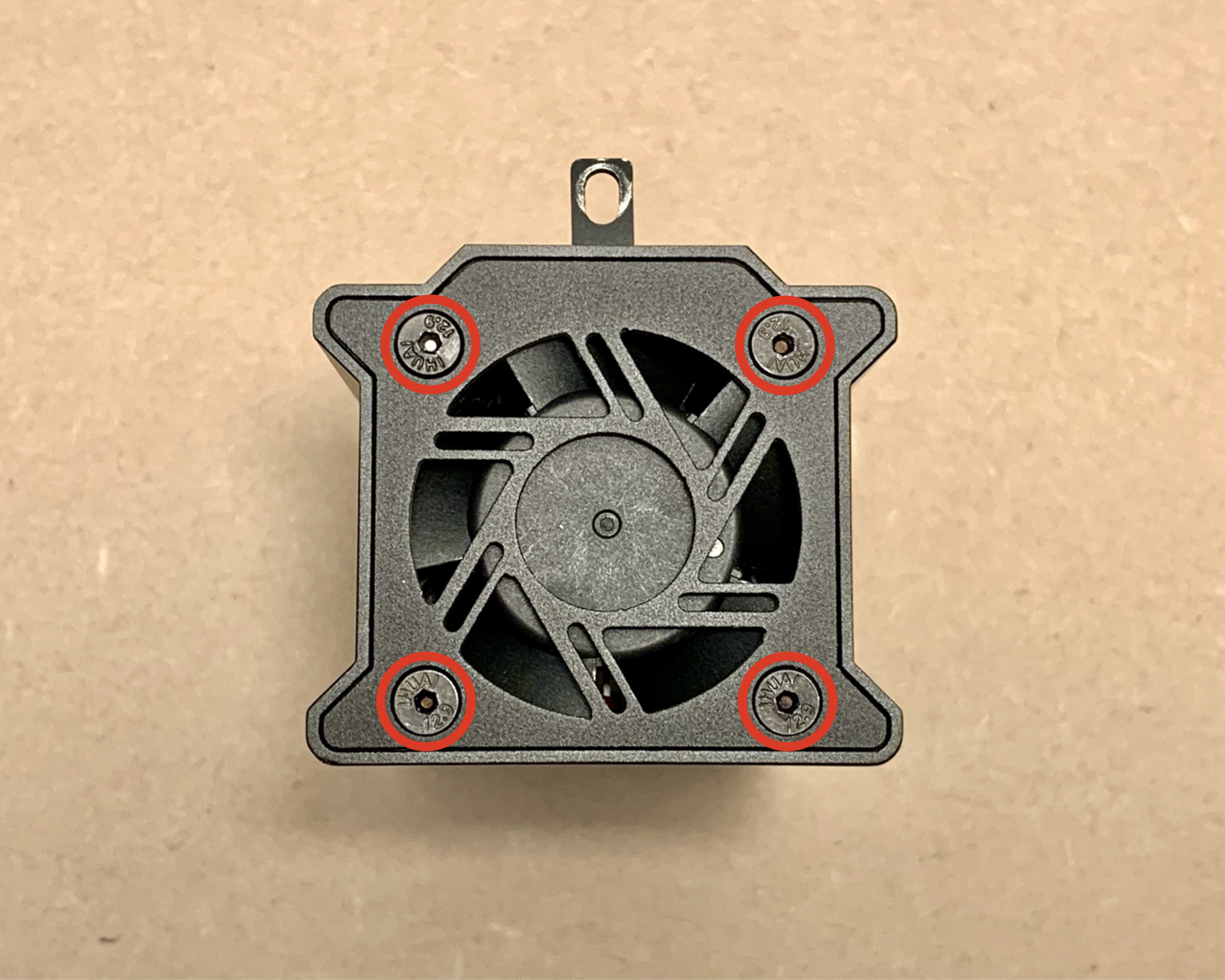

1. Irrota lasermoduulin päällä olevat neljä ruuvia 2 mm:n kuusiokoloavaimella. (Huomaa, että tarvikepakkauksessa oleva työkalu on 1,5 mm:n kuusiokoloavain, ei 2 mm:n kuusiokoloavain. Käytä oikean kokoista työkalua.)

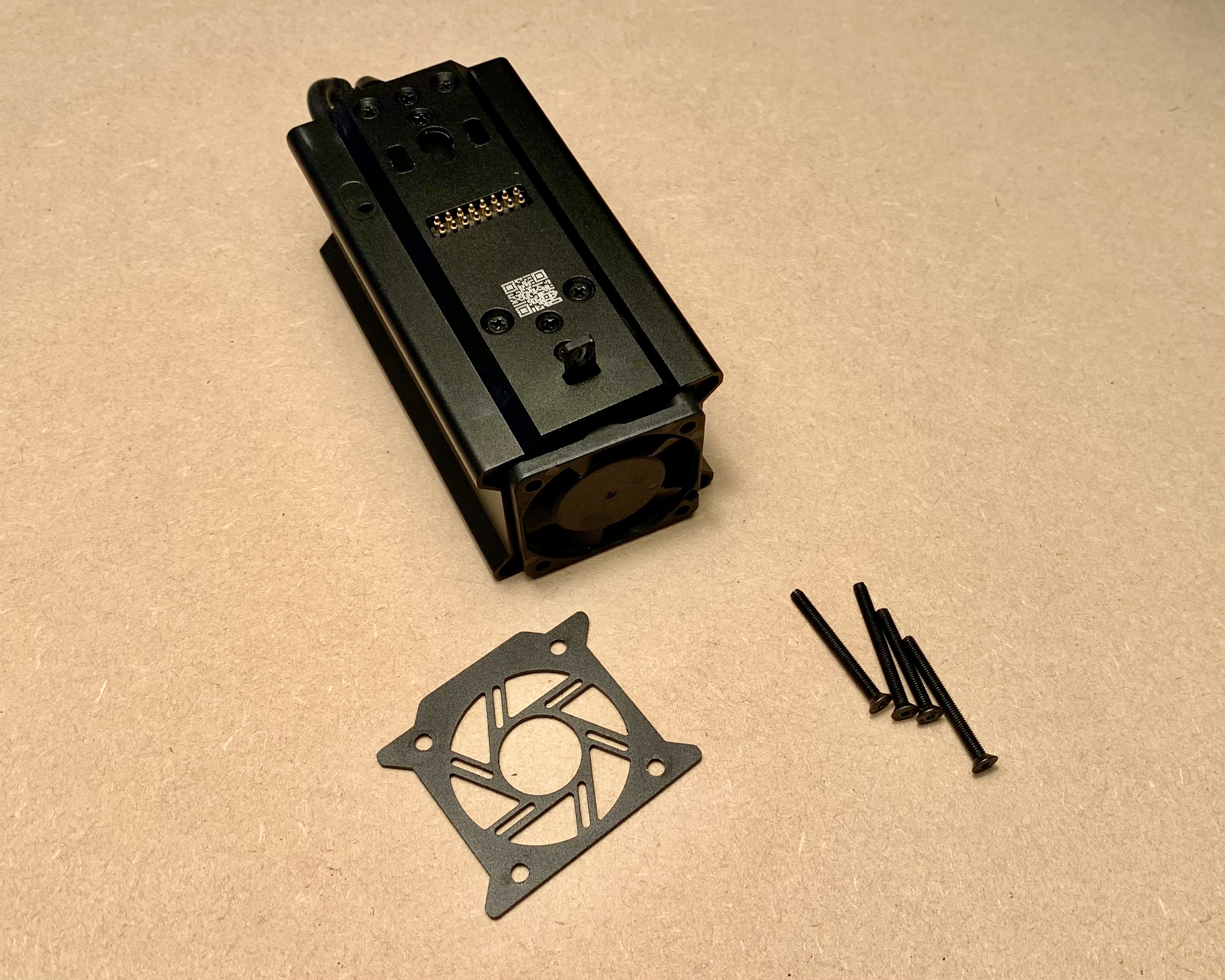

2. Irrota kansi ja vedä tuuletin ulos.

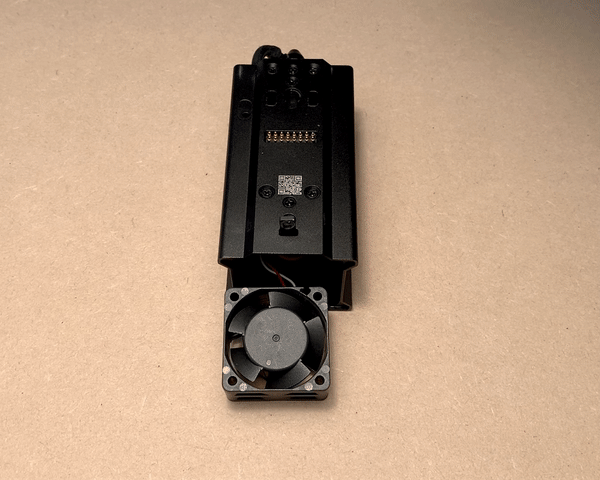

3. Puhalla pöly pois tuulettimesta paineilmasuihkulla.

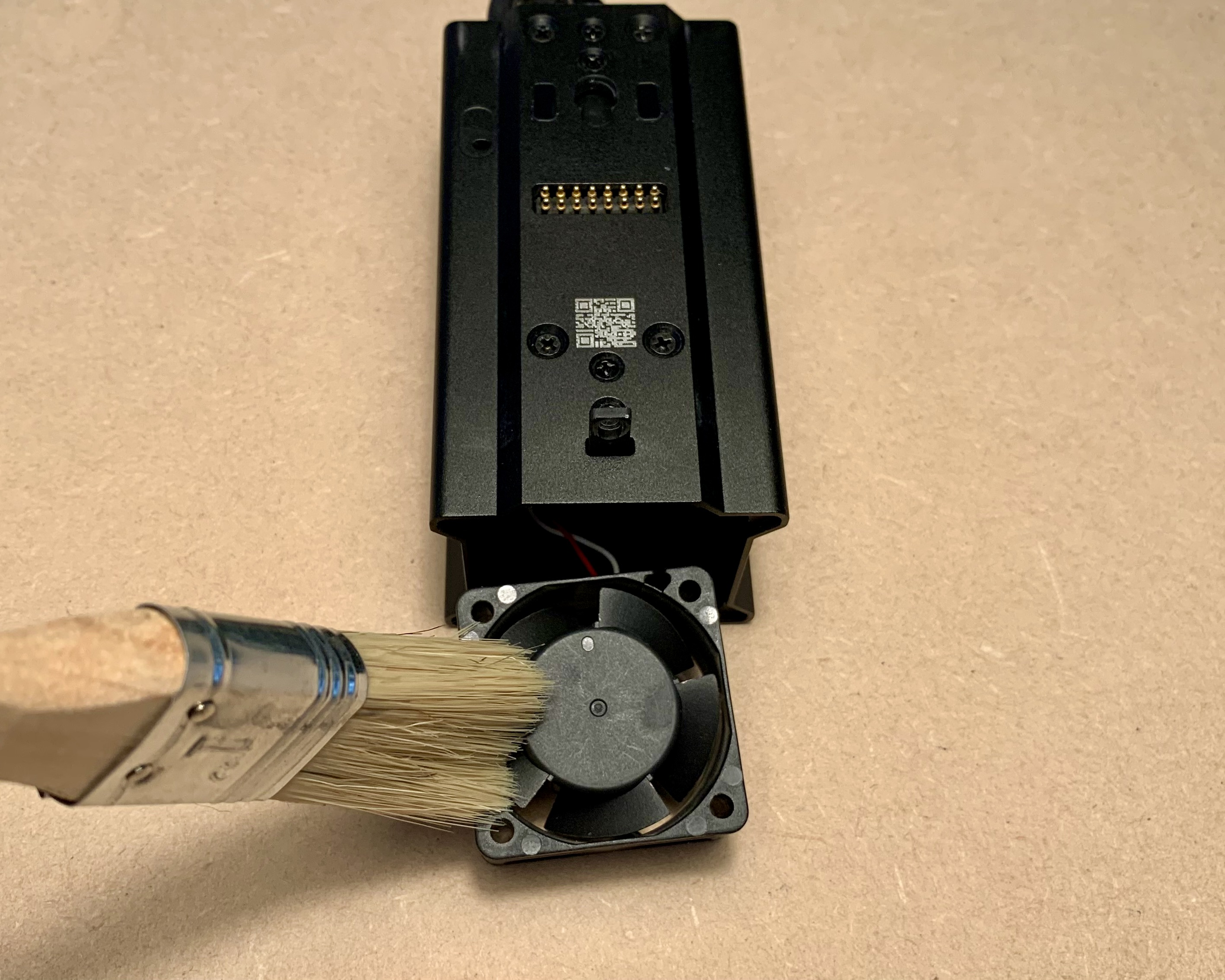

   Puhdista jäljelle jäänyt pöly harjalla.

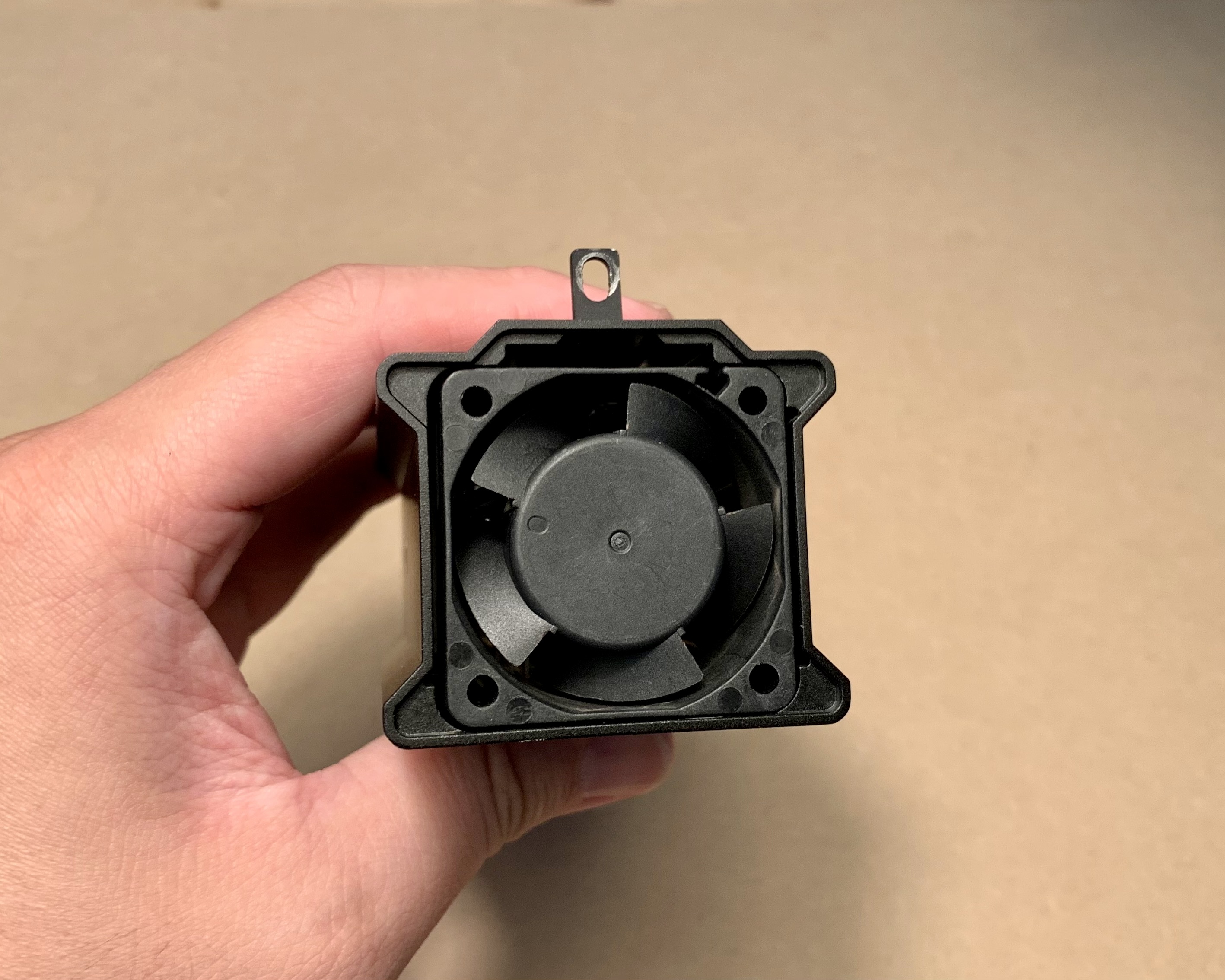

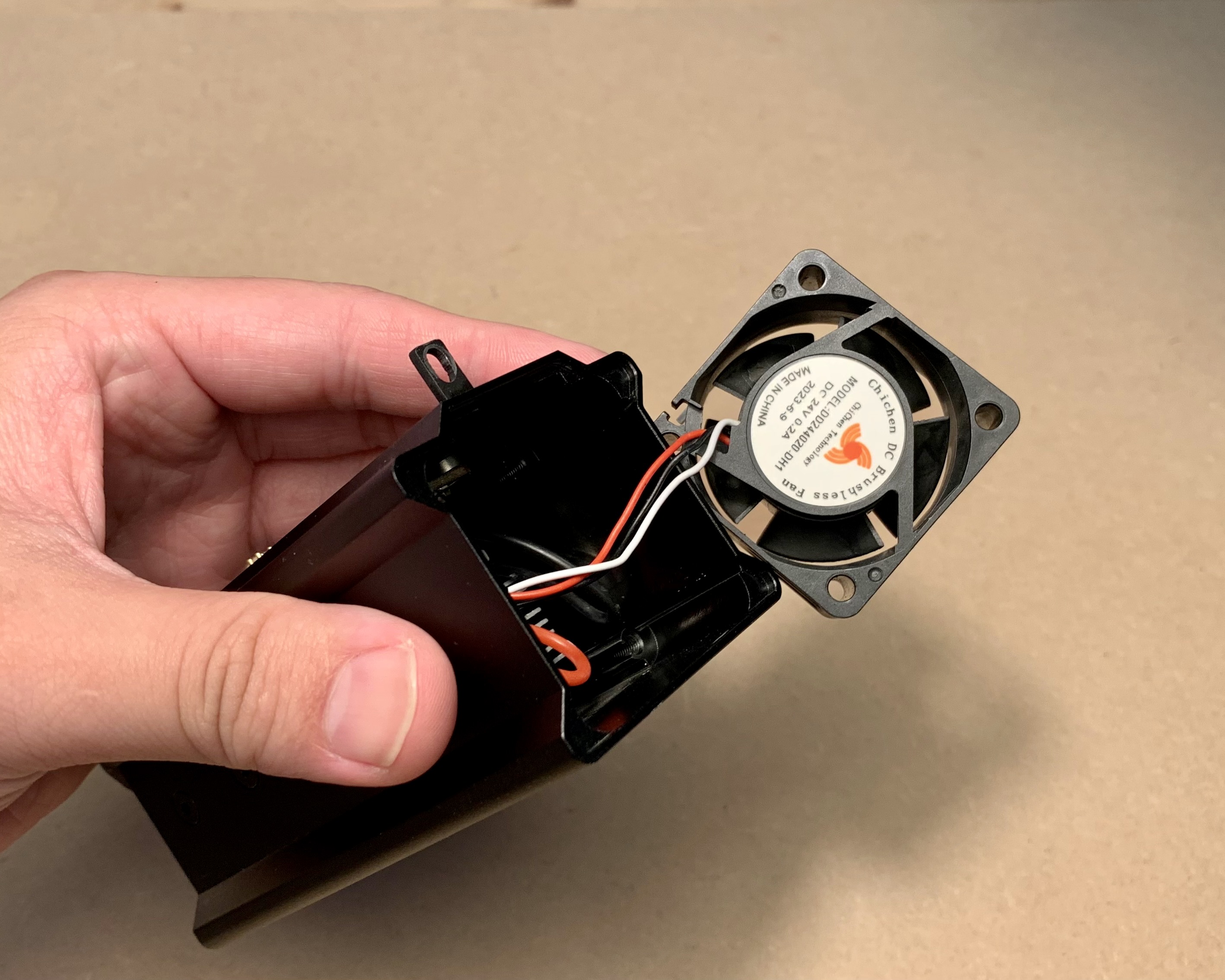

4. Asenna tuuletin takaisin, ja huomioi johto ja suunta. (Tarran tulee osoittaa alaspäin.) Tuuletinta käsitellessä varo, ettet purista johtoja ja aiheuta vahinkoa.

B. Tarkennuslinssin puhdistus

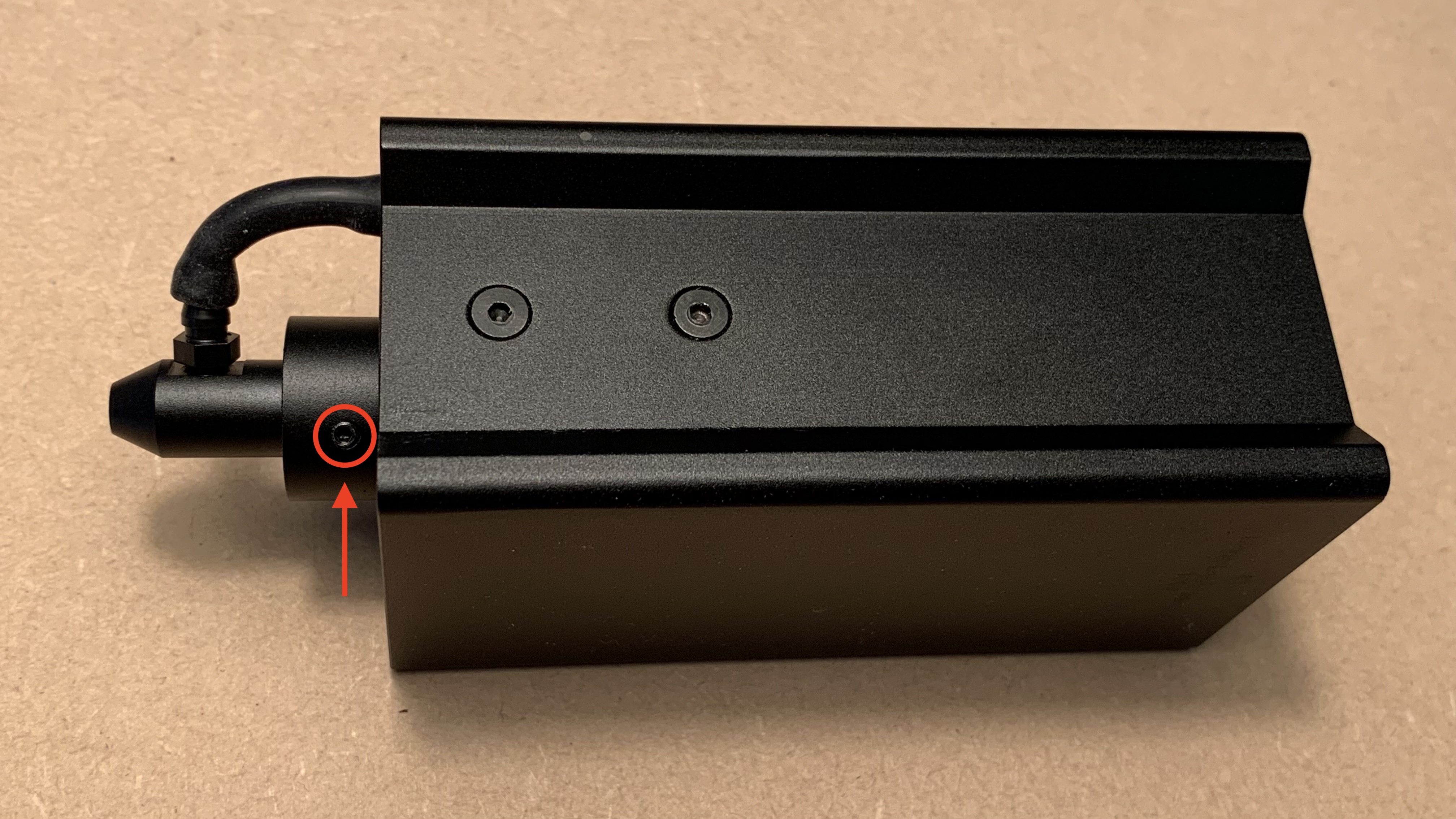

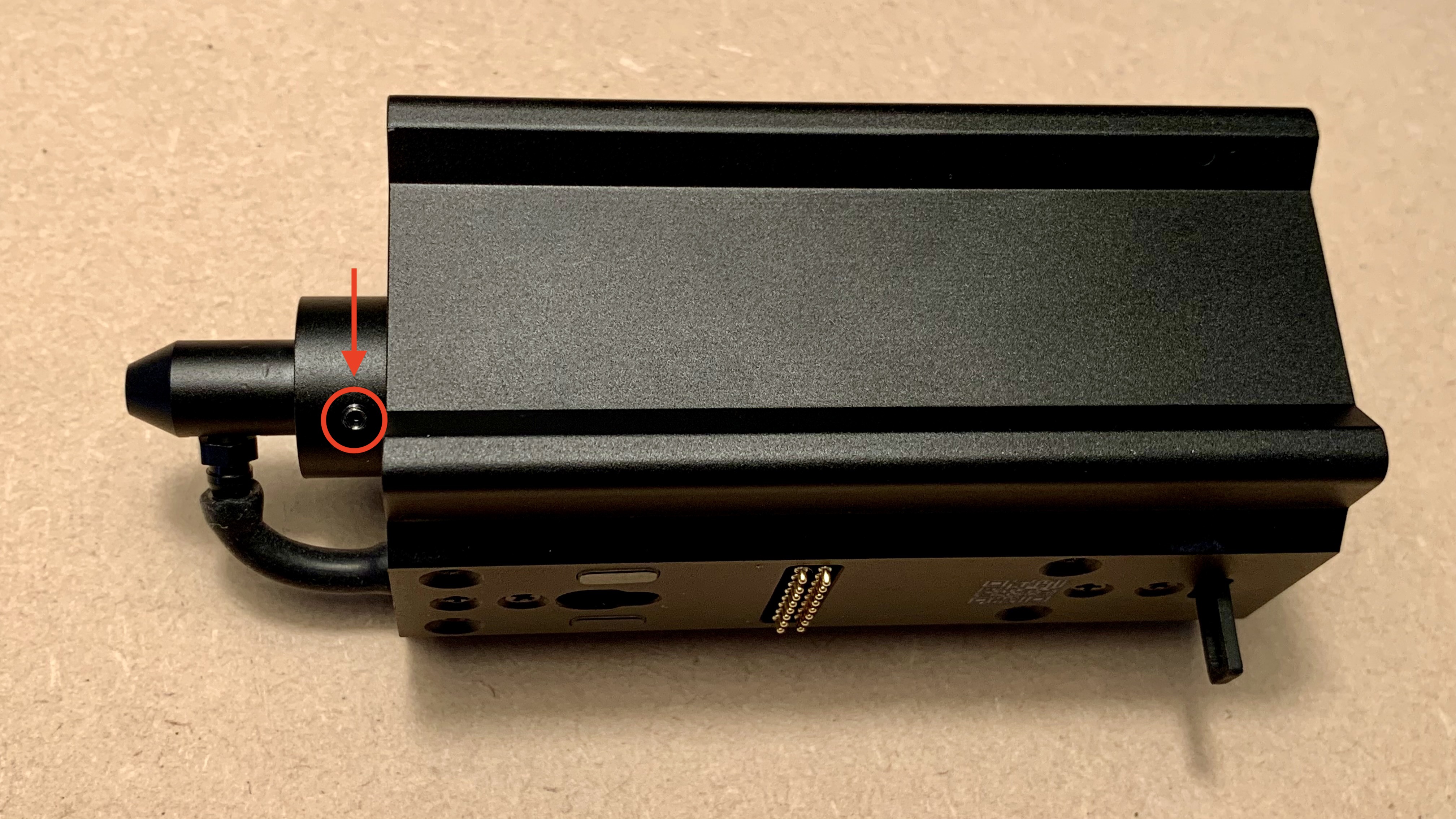

1. Irrota suuttimen kaksi ruuvia 1.5mm kuusiokoloavaimella.

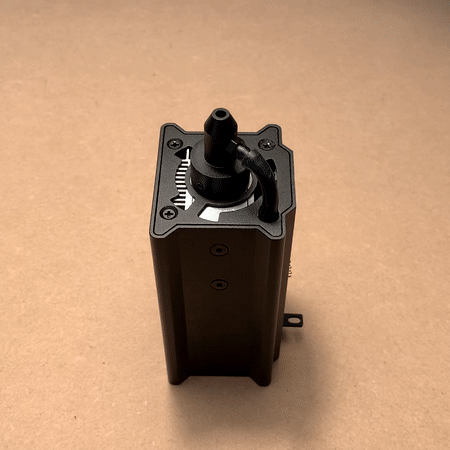

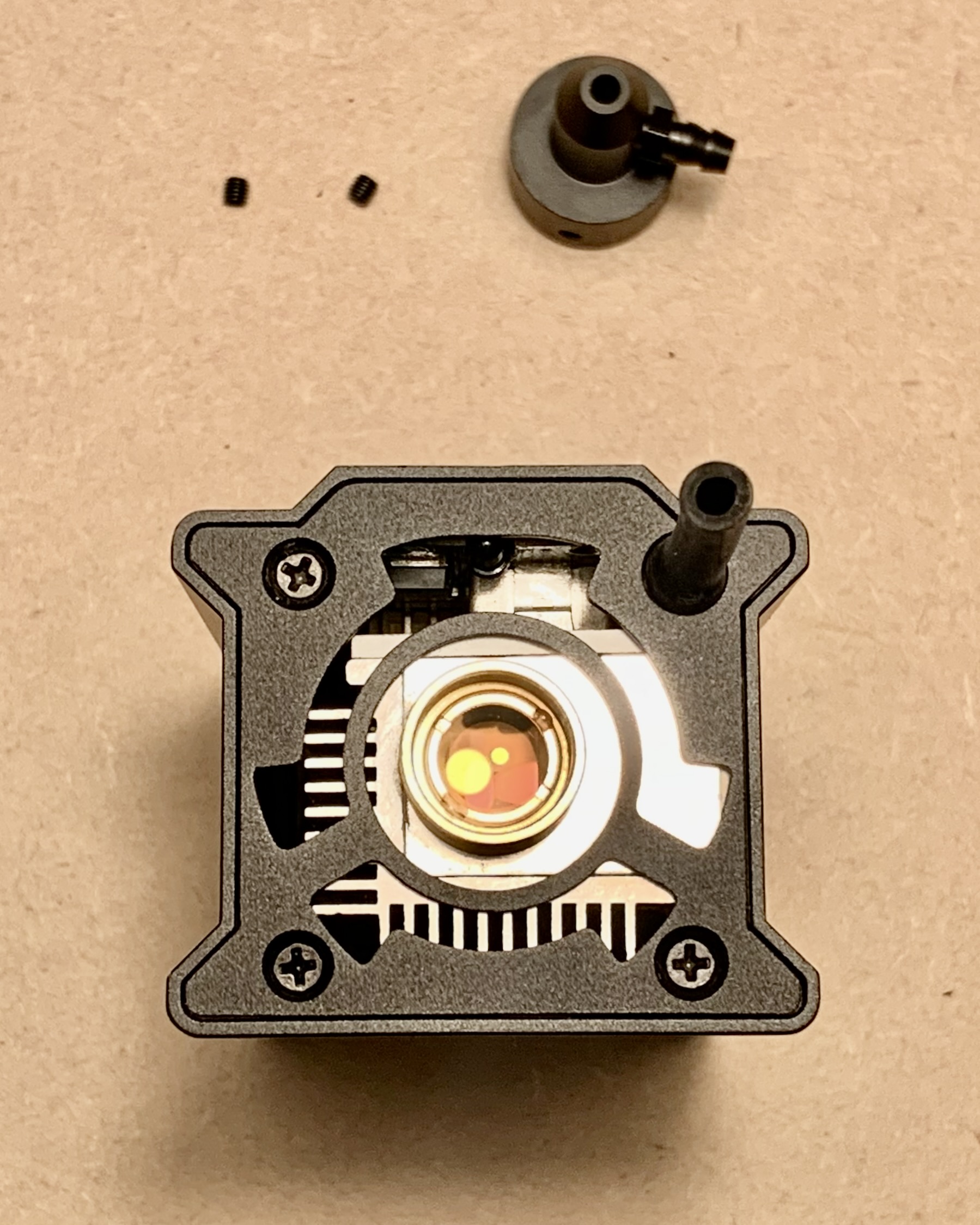

2. Irrota ilmaletku ja suutin.

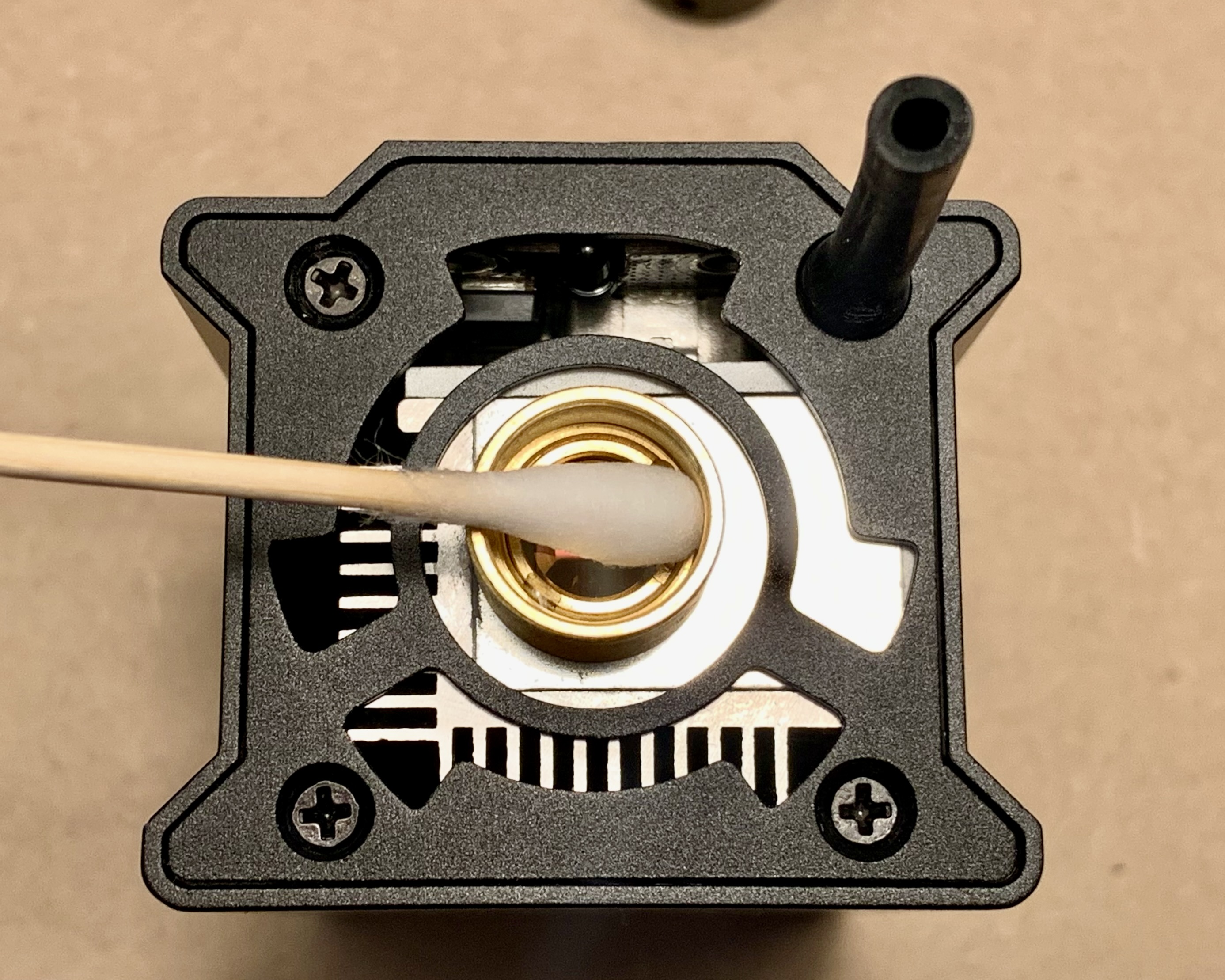

3. Puhdista tarkennuslinssi vanupuikolla, jossa on pieni määrä alkoholia.


4. Asenna ilmaletku ja suutin takaisin.

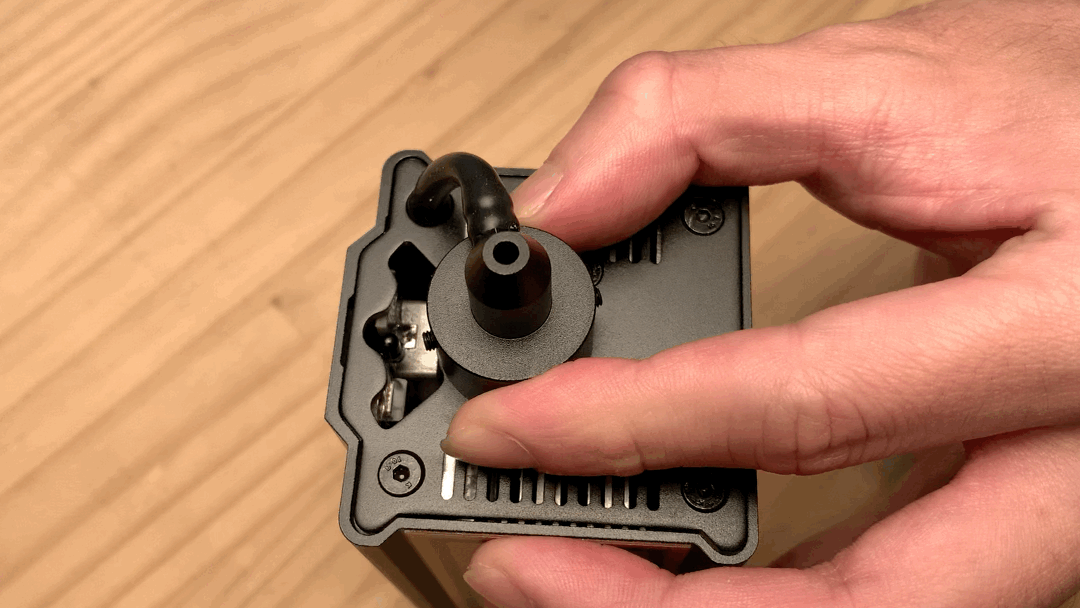

   ⚠︎ Huomio: Kun ruuvaat suuttimen ruuvin takaisin, ruuvaa sitä kunnes tunnet vastusta, ja suutin ei ole löysällä, kuten alla olevassa videossa näytetään. Älä käytä liikaa voimaa, jotta suutin ei vahingoitu.

C. Pogo-nastojen puhdistus

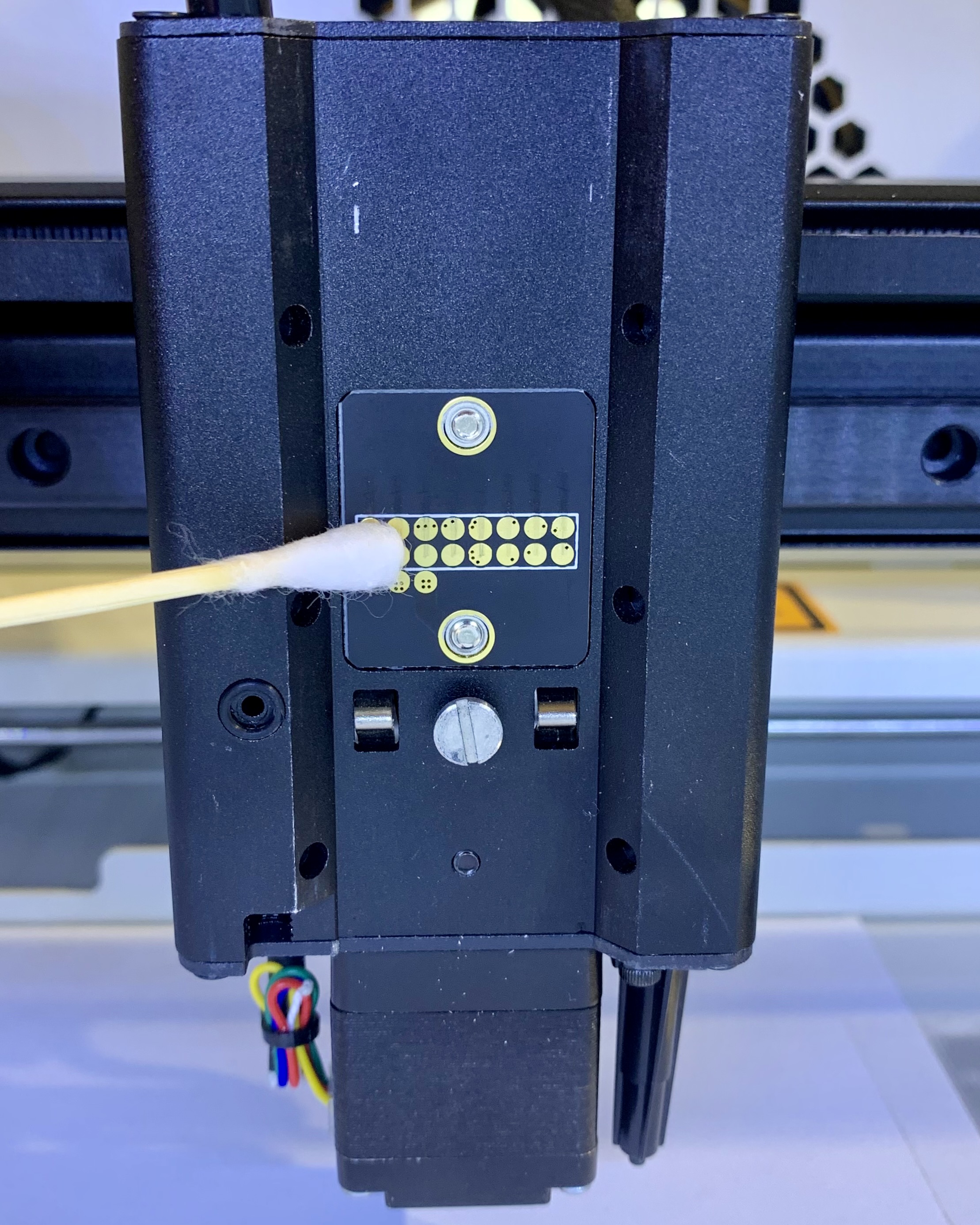

Puhdista moduulisovittimen pogo-nastat vanupuikolla, jossa on pieni määrä alkoholia.
