Beam Air Pro - Emolevyn vaihto-opas

Vaihe 1 - Sammuta virta ja irrota virtajohto.

Vaihe 2 - Avaa neljä solkea ja irrota yläkansi.

⚠︎ Huomio: Varo, etteivät sormesi jää puristuksiin solkia avatessasi.

Vaihe 3 - Irrota suodattimet

Katso videon kolme ensimmäistä sekuntia suodattimien irrottamiseksi.

Vaihe 4 - Irrota pohjakansi

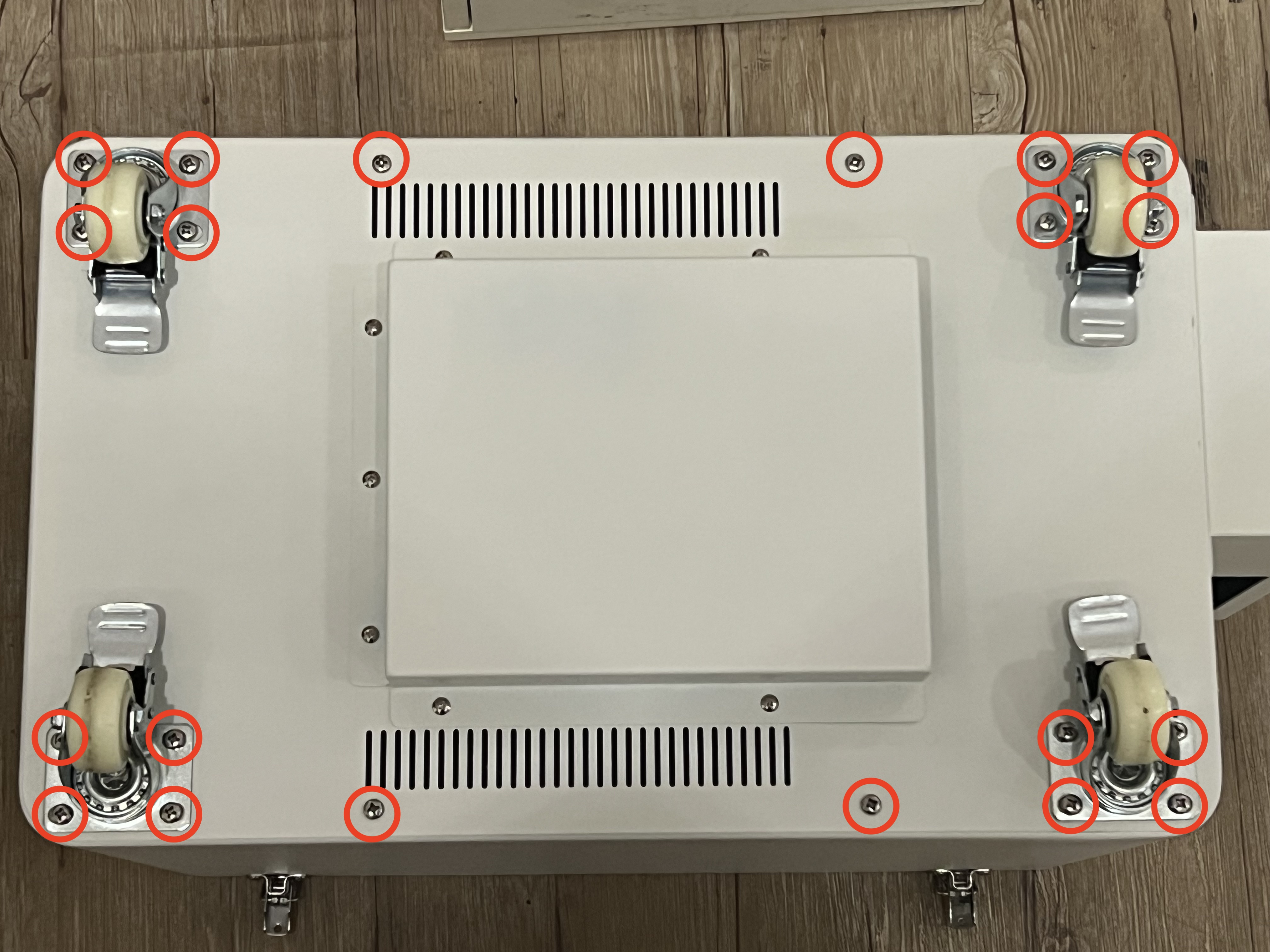

Käännä Beam Air Pro ympäri ja irrota pohjakansi ja rullat avaamalla 20 ruuvia ristipääruuvimeisselillä.

Vaihe 5 - Irrota kaapelit ja ruuvit emolevystä

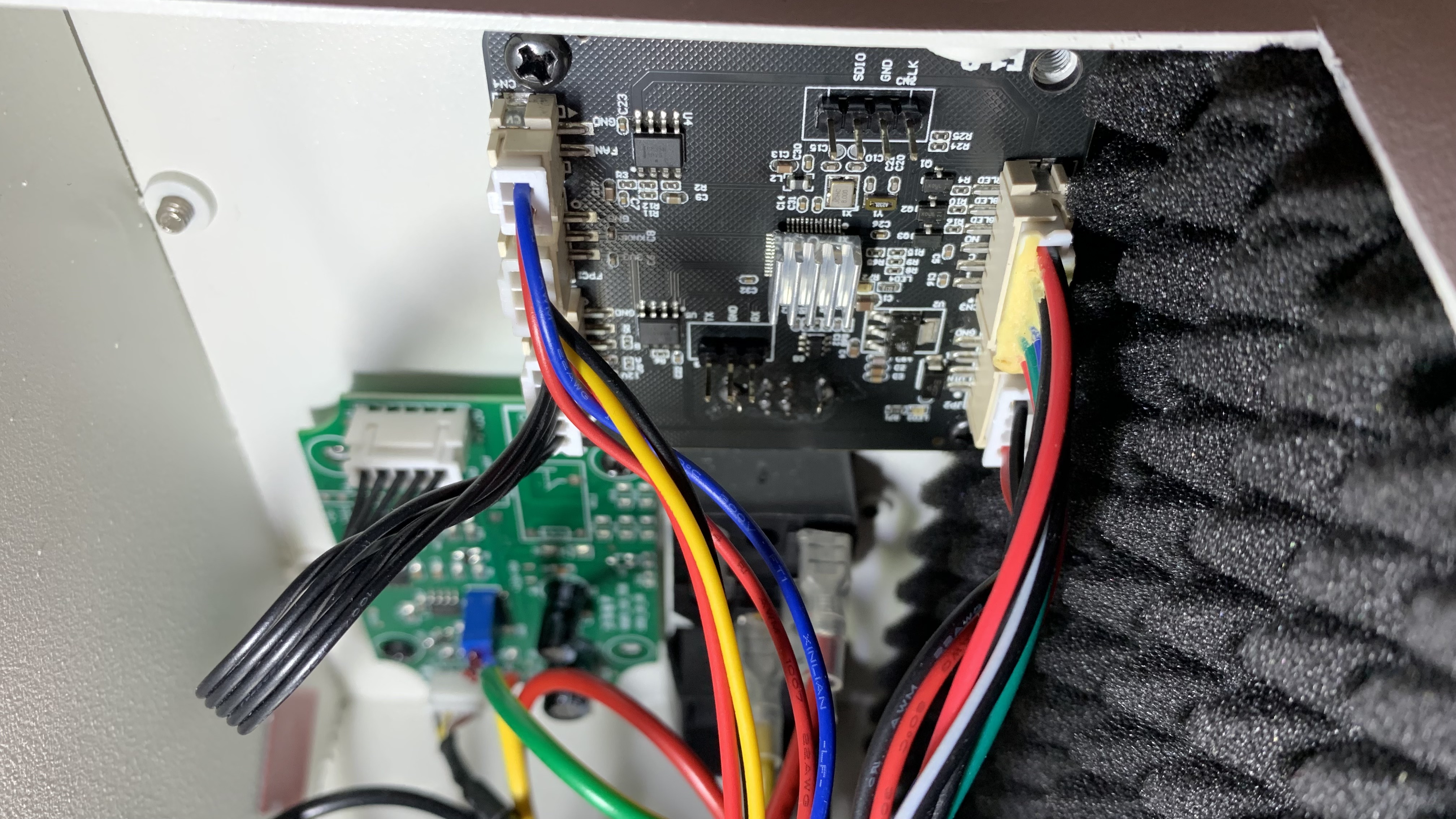

Irrota kaapelit

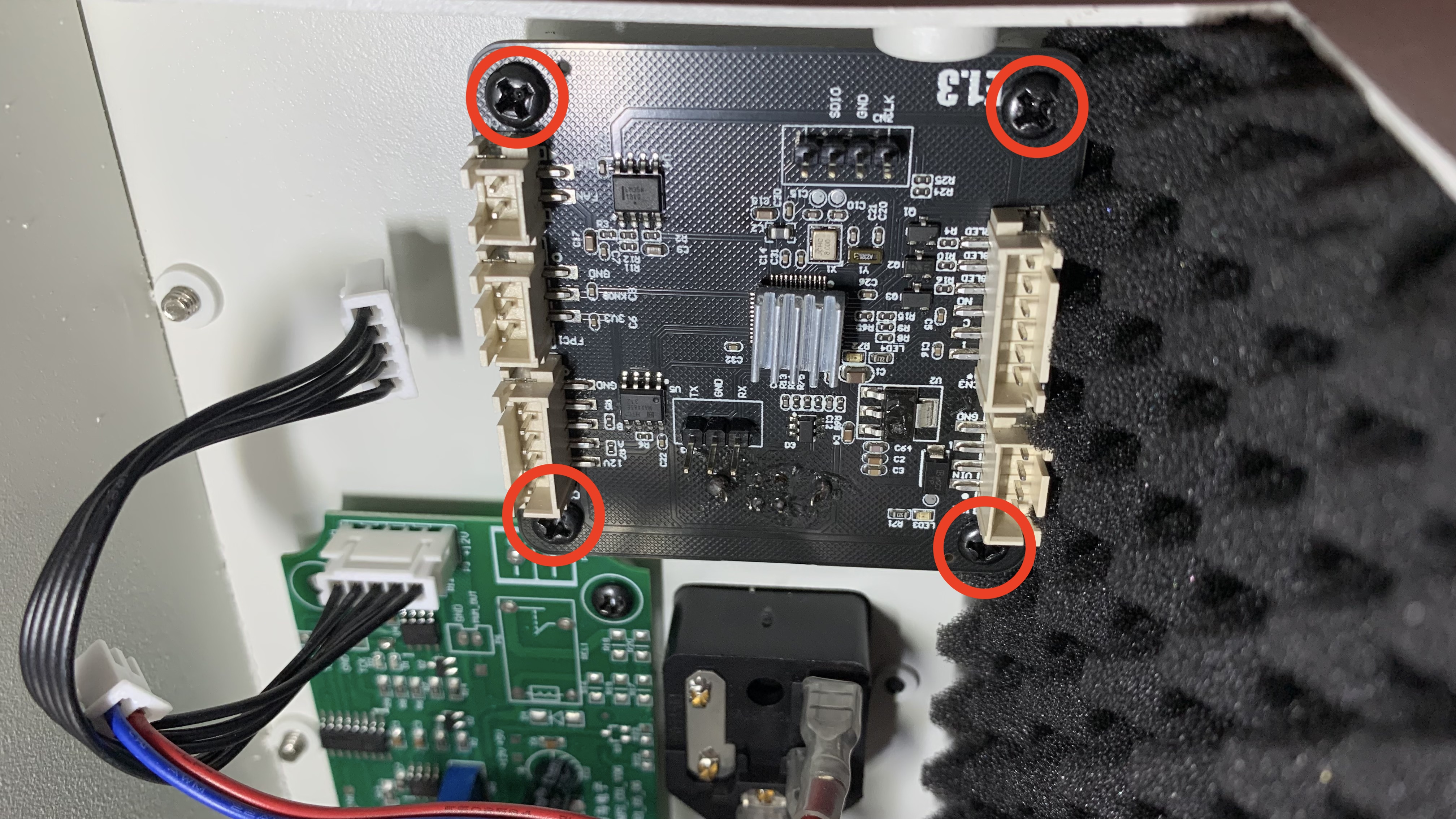

Avaa neljä ruuvia ristipääruuvimeisselillä.

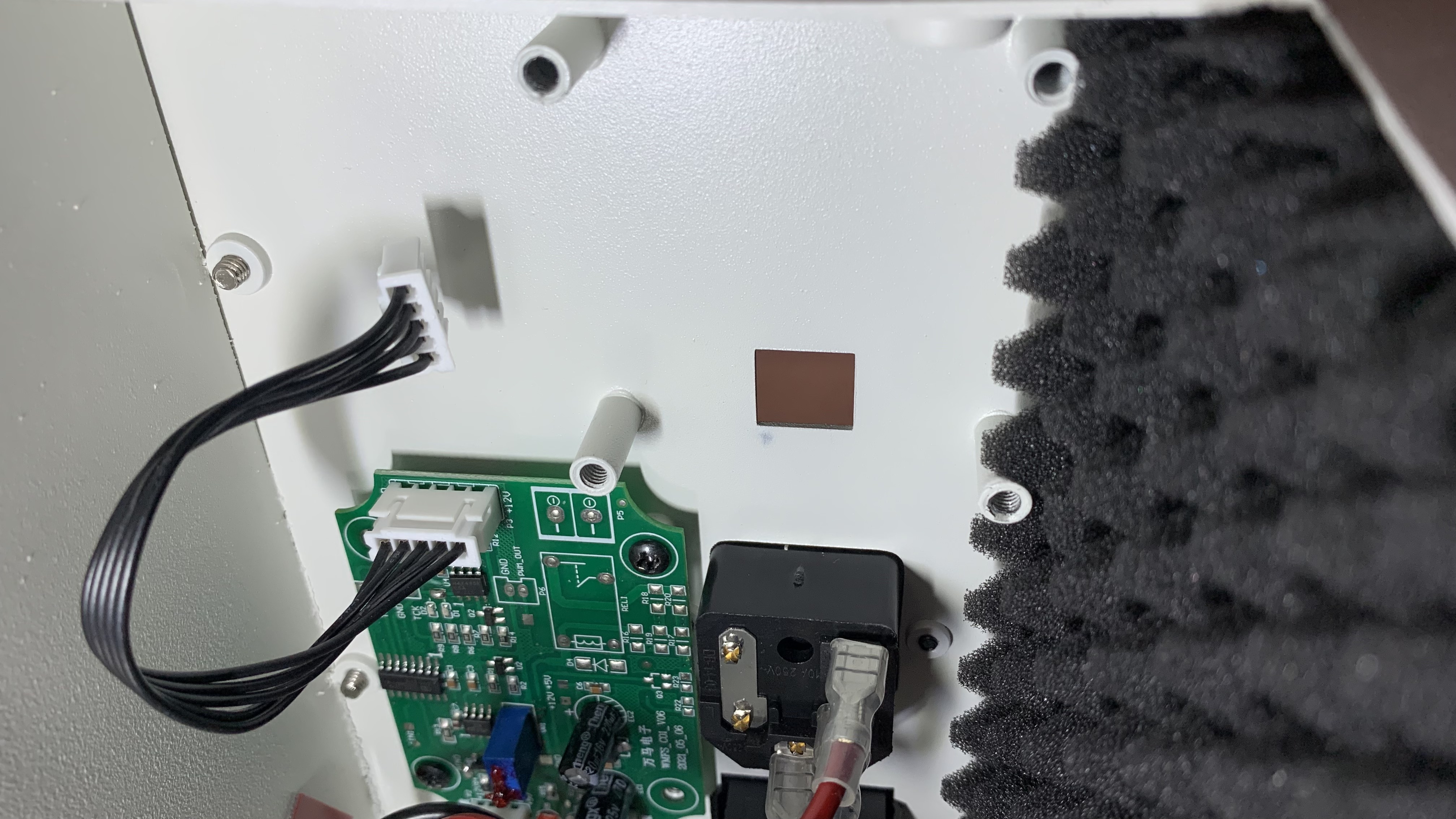

Vaihe 6 - Irrota emolevy

Vaihe 7 - Asenna uusi emolevy

Ruuvaa yksi emolevyn kiinnitysruuveista puoleenväliin.

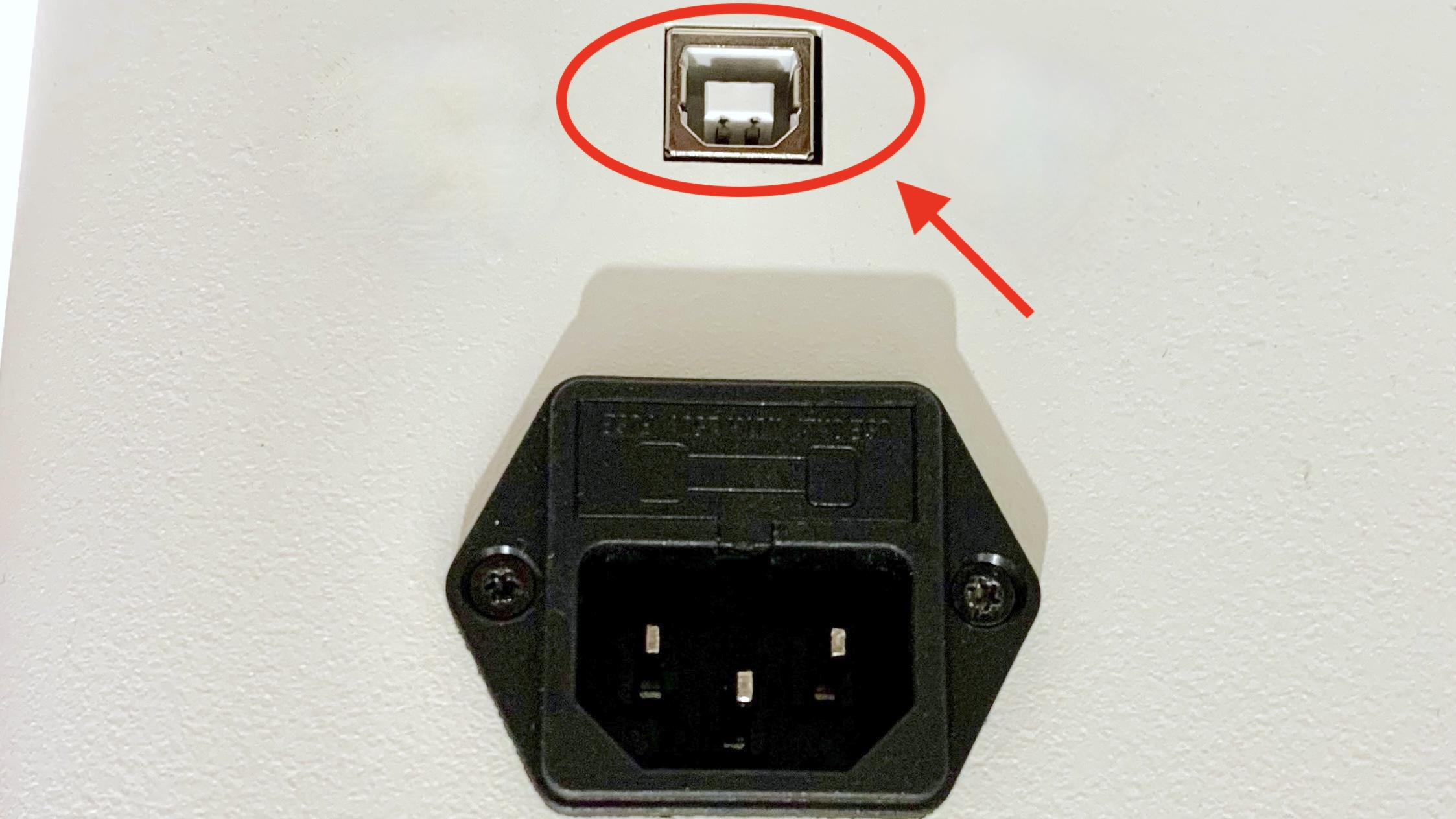

Kohdista emolevyn takaosan USB-B-liitin rungon reikään ja ruuvaa sitten vastakkaiset ruuvit kiinnittääksesi emolevyn paikalleen.

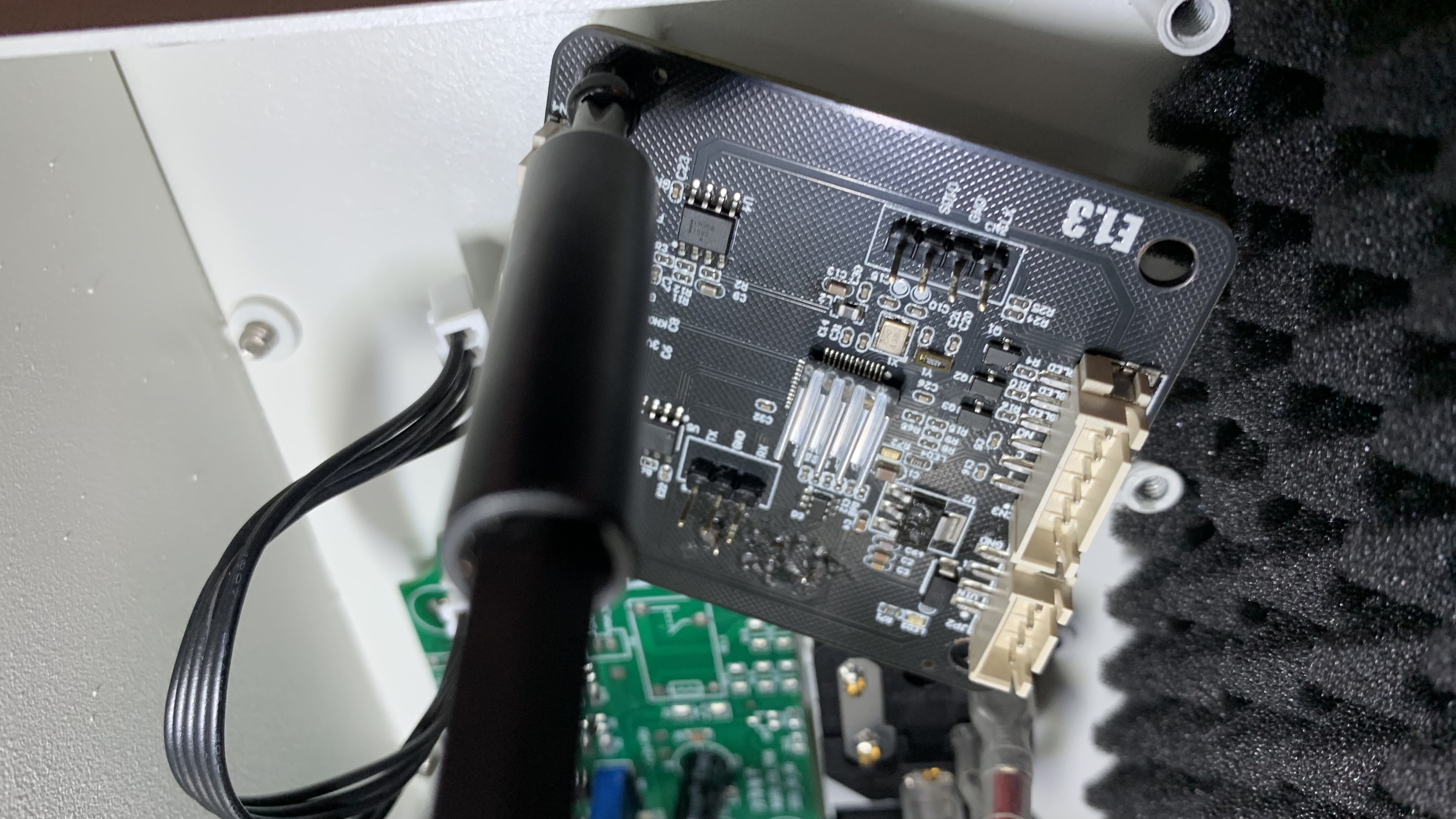

Kiinnitä emolevy ruuvaamalla neljä ruuvia.

Kytke kaikki kaapelit.

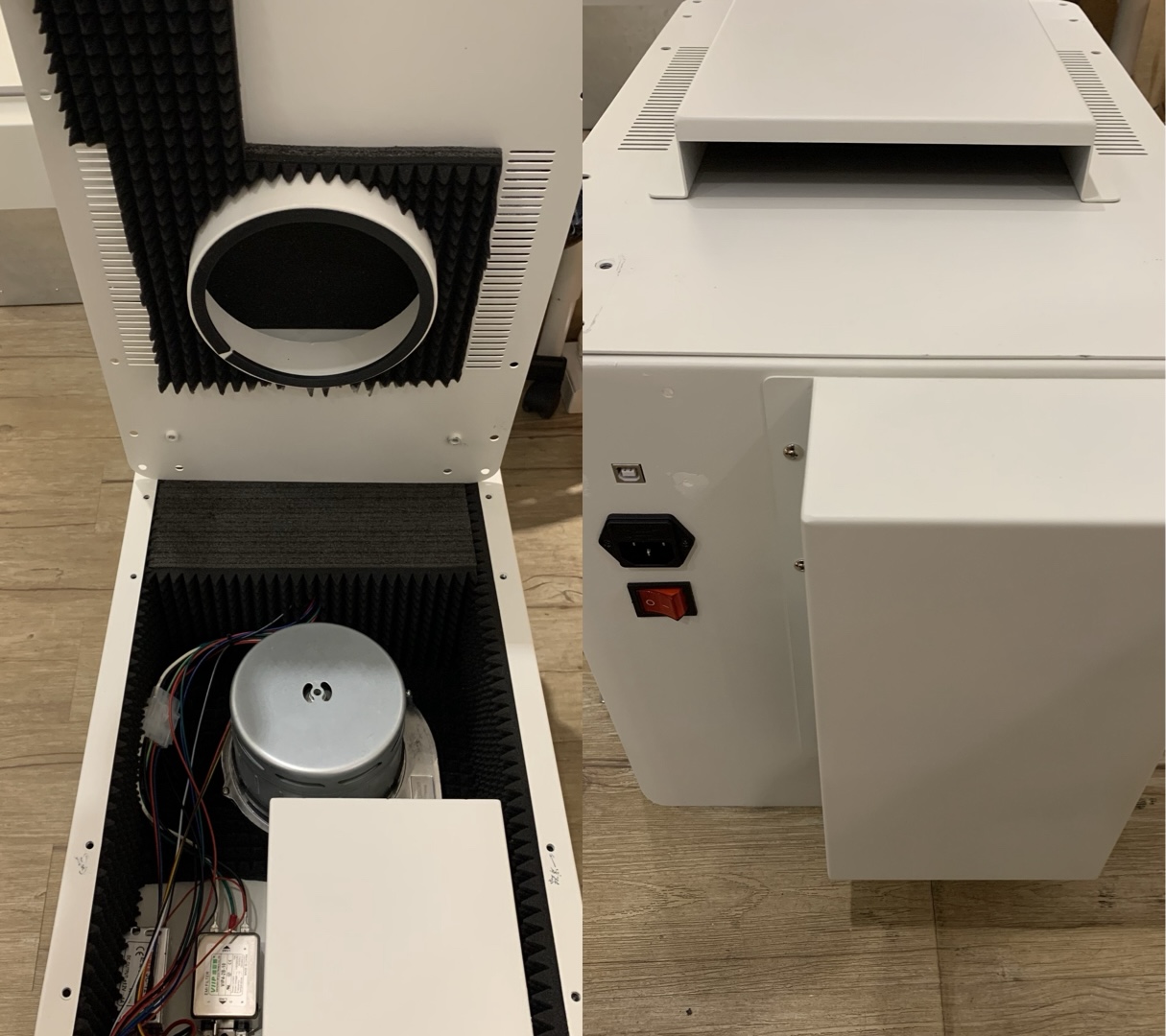

Vaihe 8 - Asenna pohjakansi

Varmista suunta ja asenna kansi.

Kiinnitä pohjakansi ja rullat ruuvaamalla 20 ruuvia ristipääruuvimeisselillä.
