HEXA - Laatikon anturin vaihto

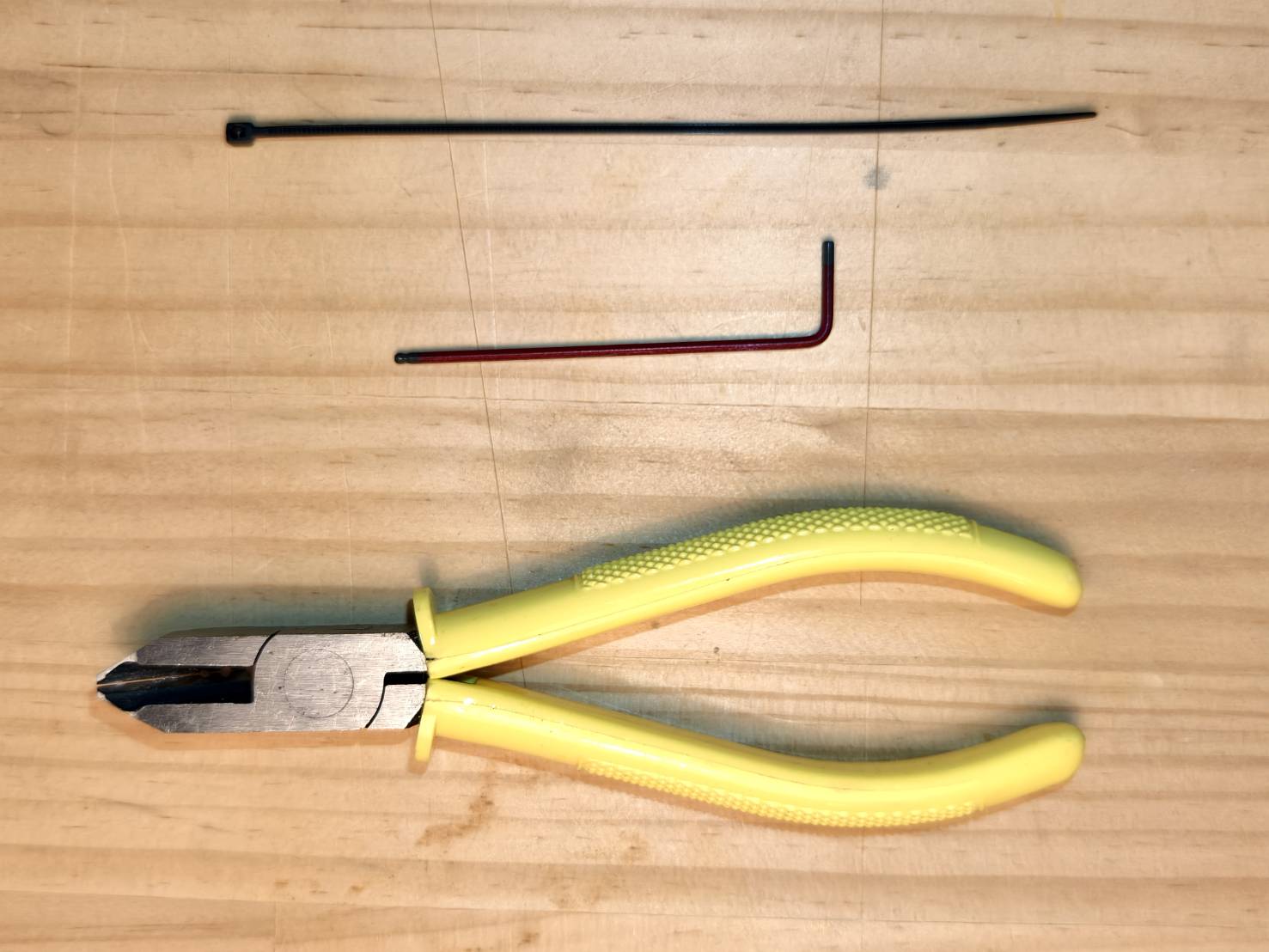

Työkalut

• 2mm kuusiokoloavain
• sivuleikkurit tai sakset
• Nippuside

Vaihe 1

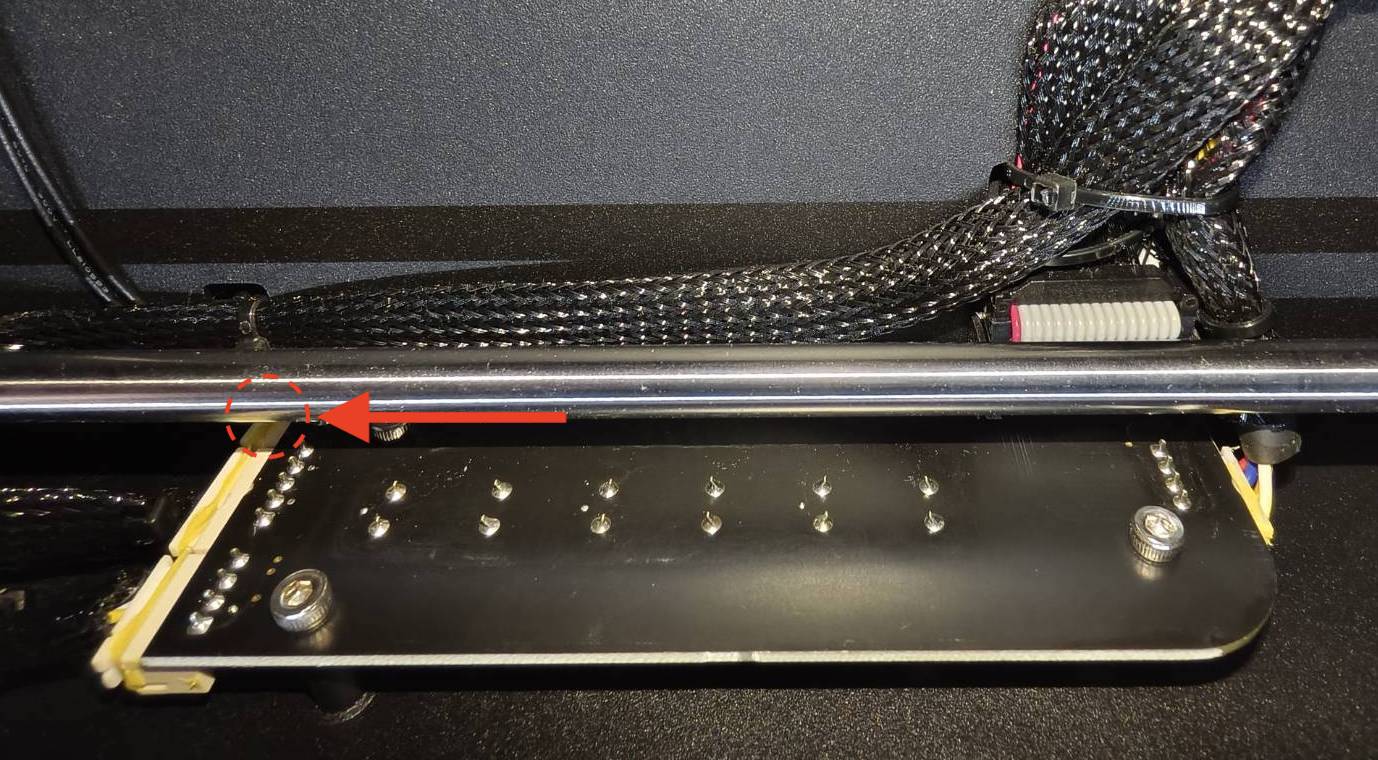

Irrota laatikon anturin kaapeli automaattitarkennuksen painikekortista.

Vaihe 2

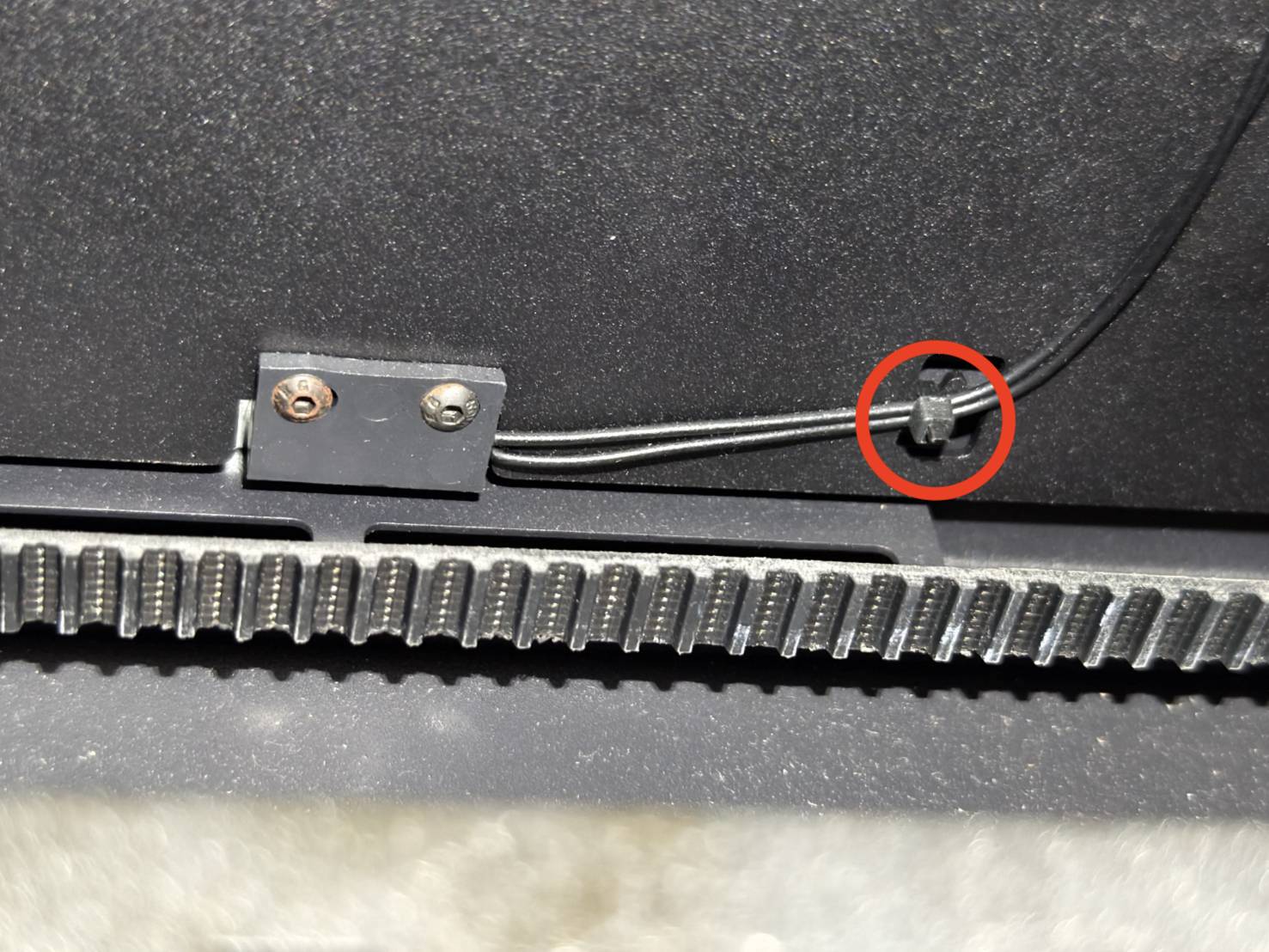

Katkaise nippuside.

Vaihe 3

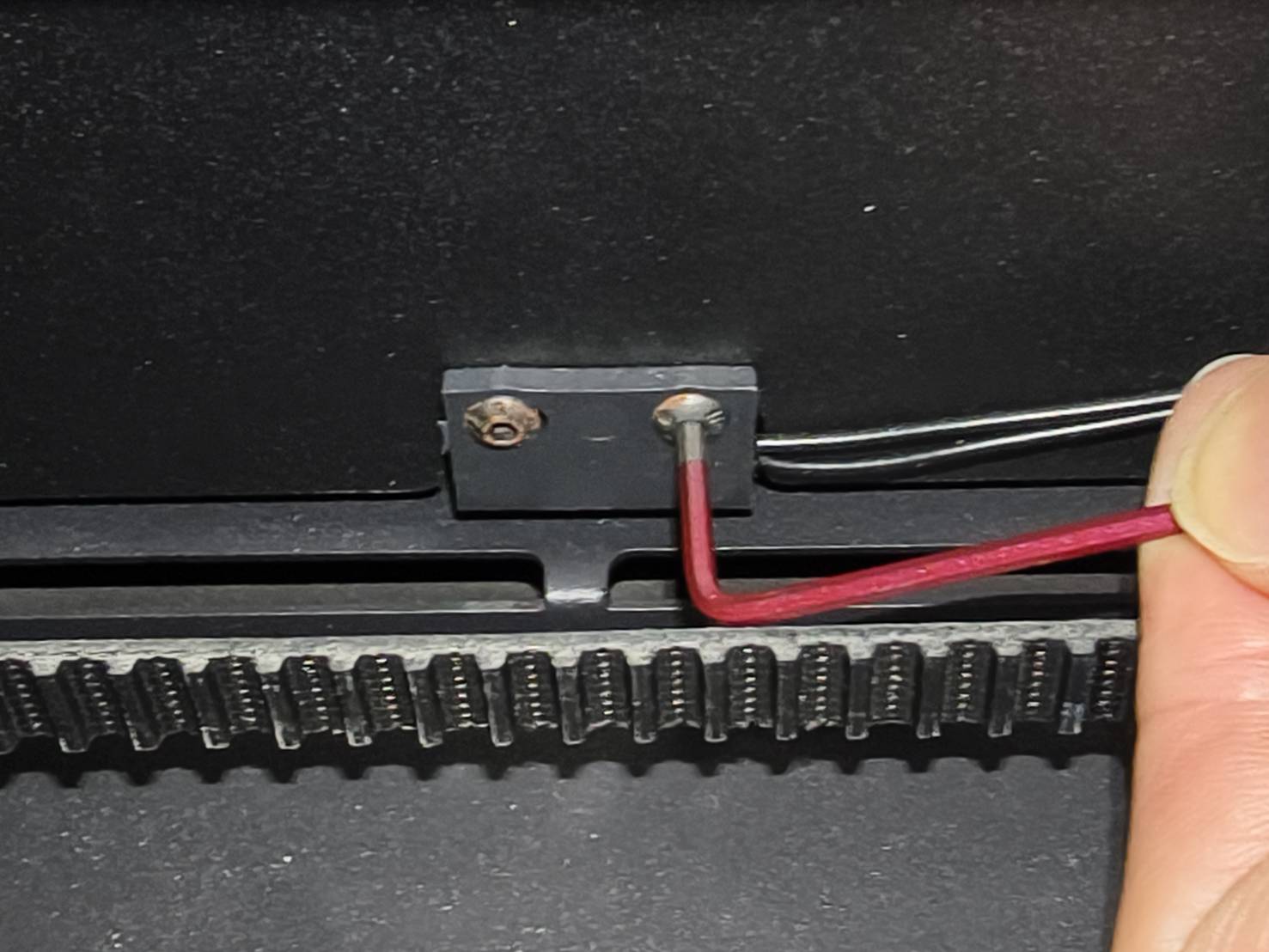

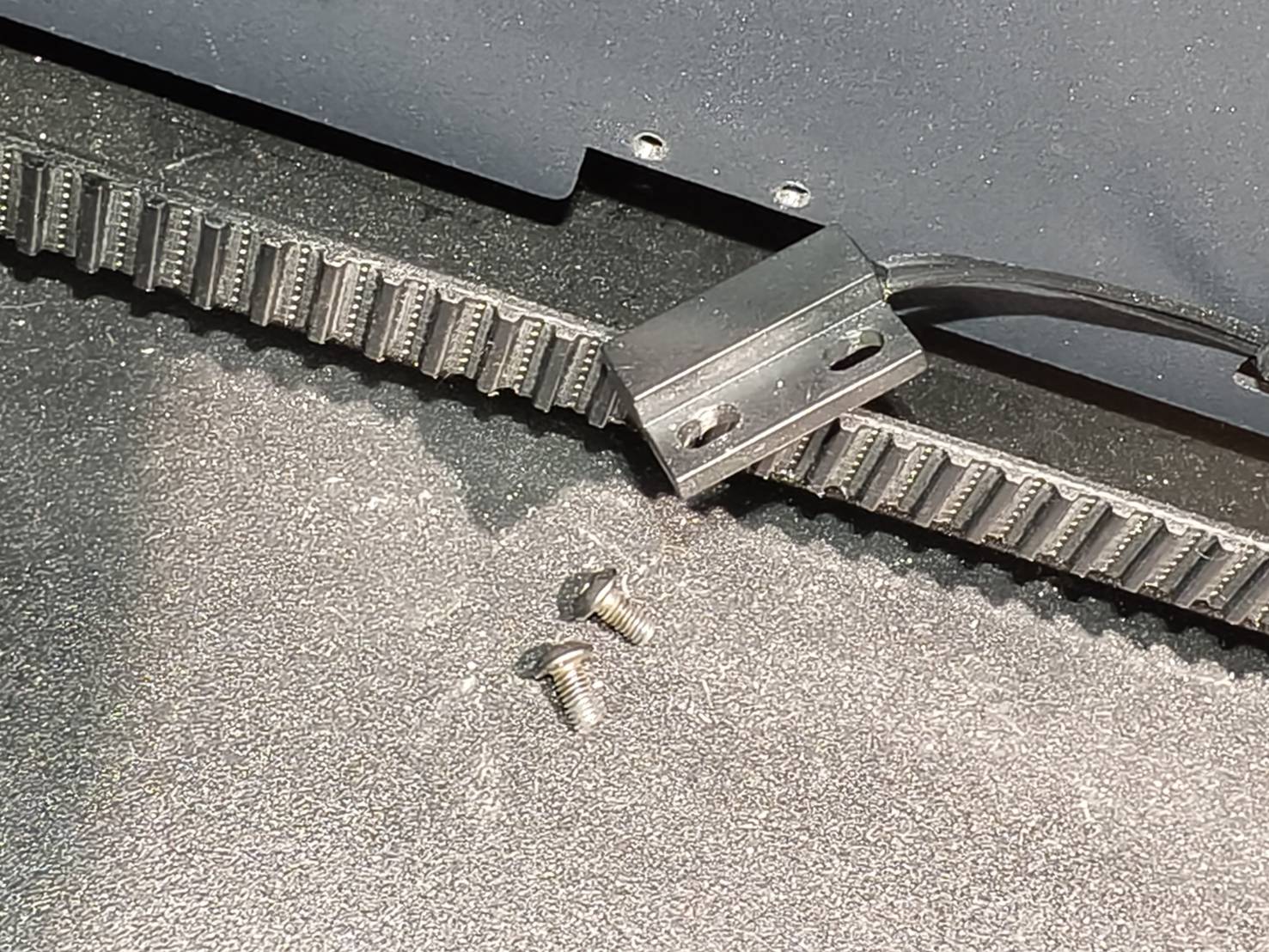

Irrota nämä kaksi ruuvia, ja laatikon anturi voidaan poistaa kokonaan.

Vaihe 4

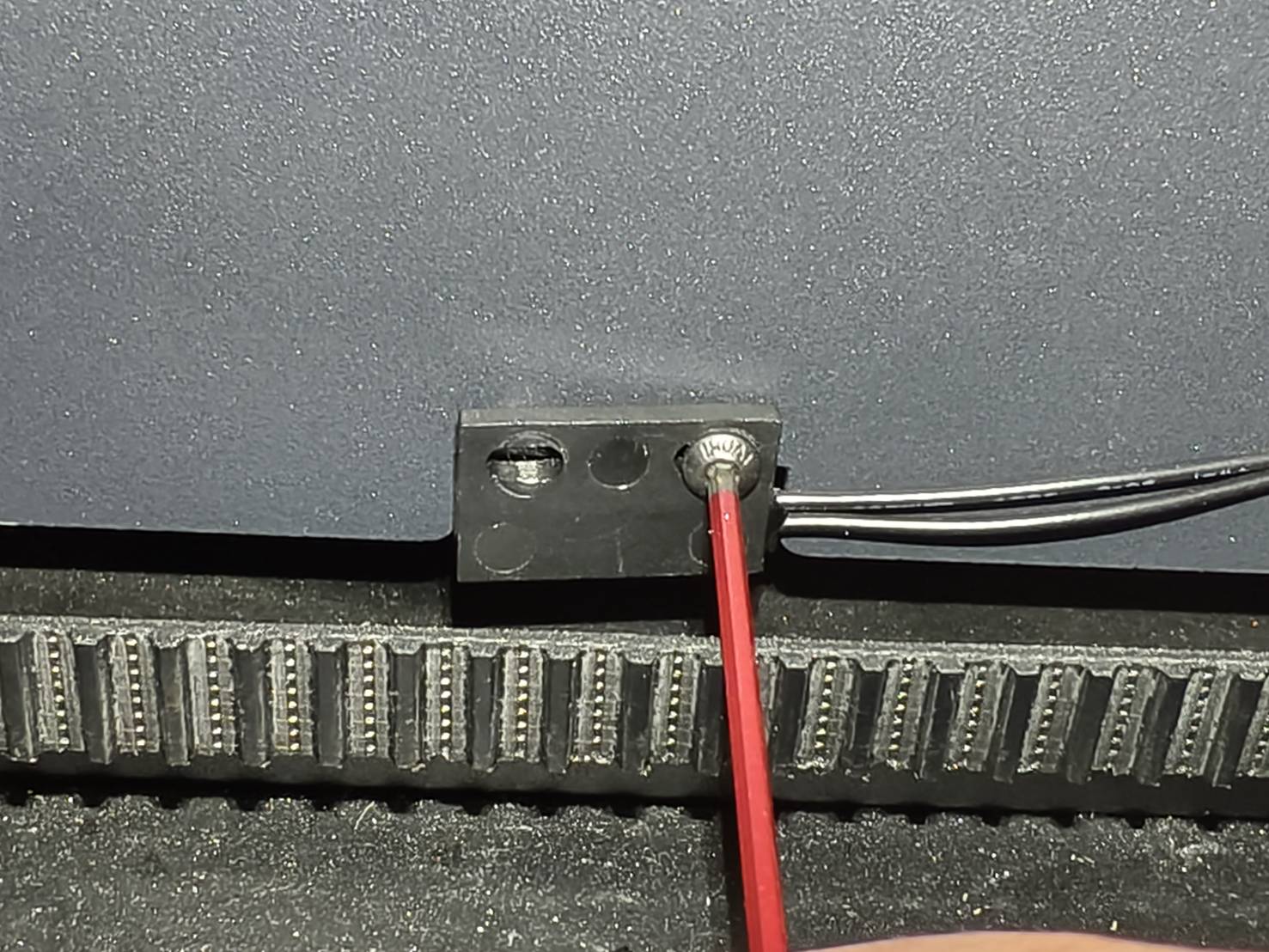

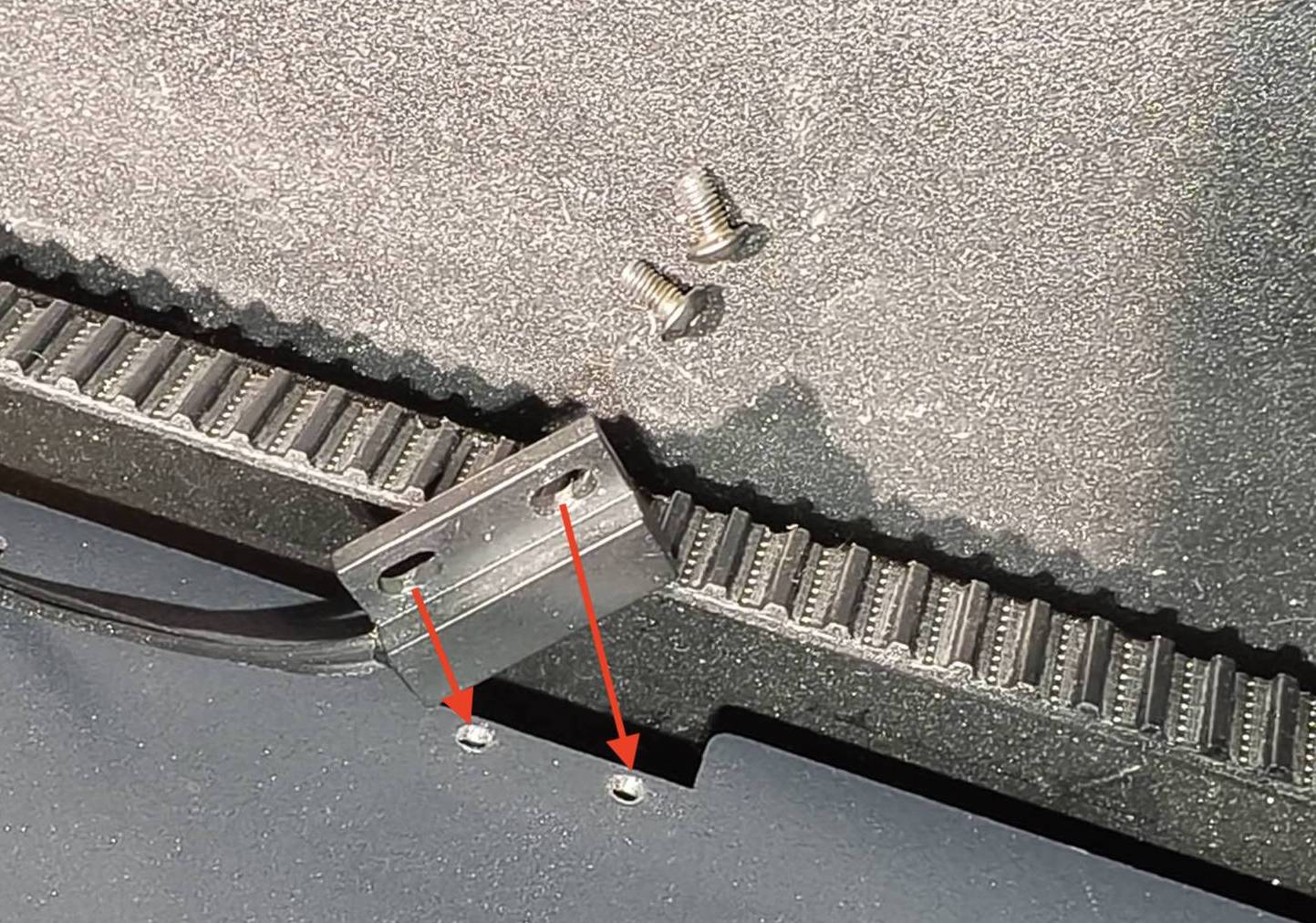

Kiinnitä uusi anturi paikalleen ja varmista, että suunta on sama kuin alla olevassa kuvassa.

Vaihe 5

Kytke laatikon anturin kaapeli automaattitarkennuksen painikekorttiin.

Vaihe 6

Kiinnitä kaapeli nippusiteellä.
