HEXA - Pyöreän kytkimen (hopeanvärinen) vaihto

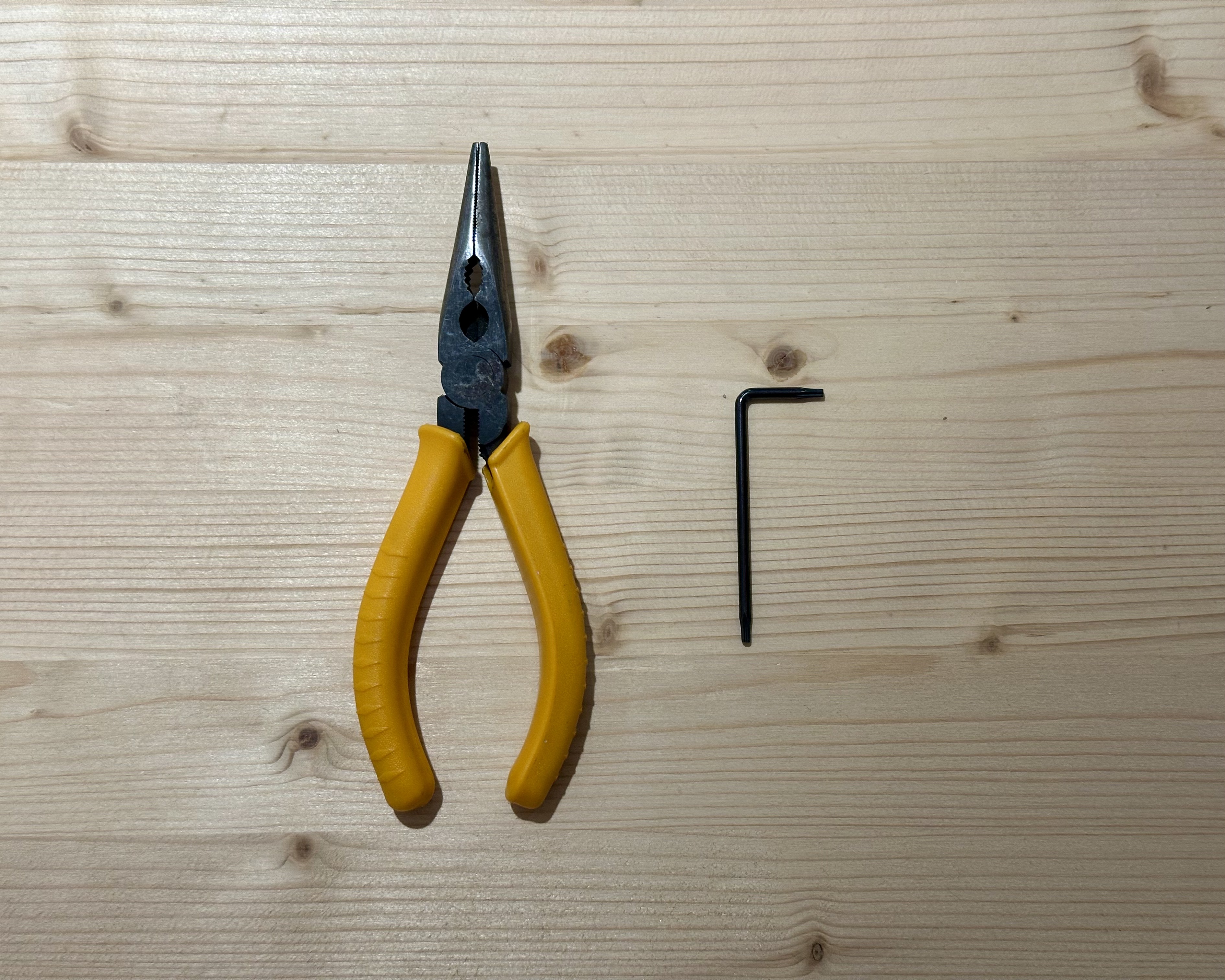

Työkalut

Vaihe 1

Sammuta laite ja irrota sivukannen kahdeksan ruuvia.

Vaihe 2

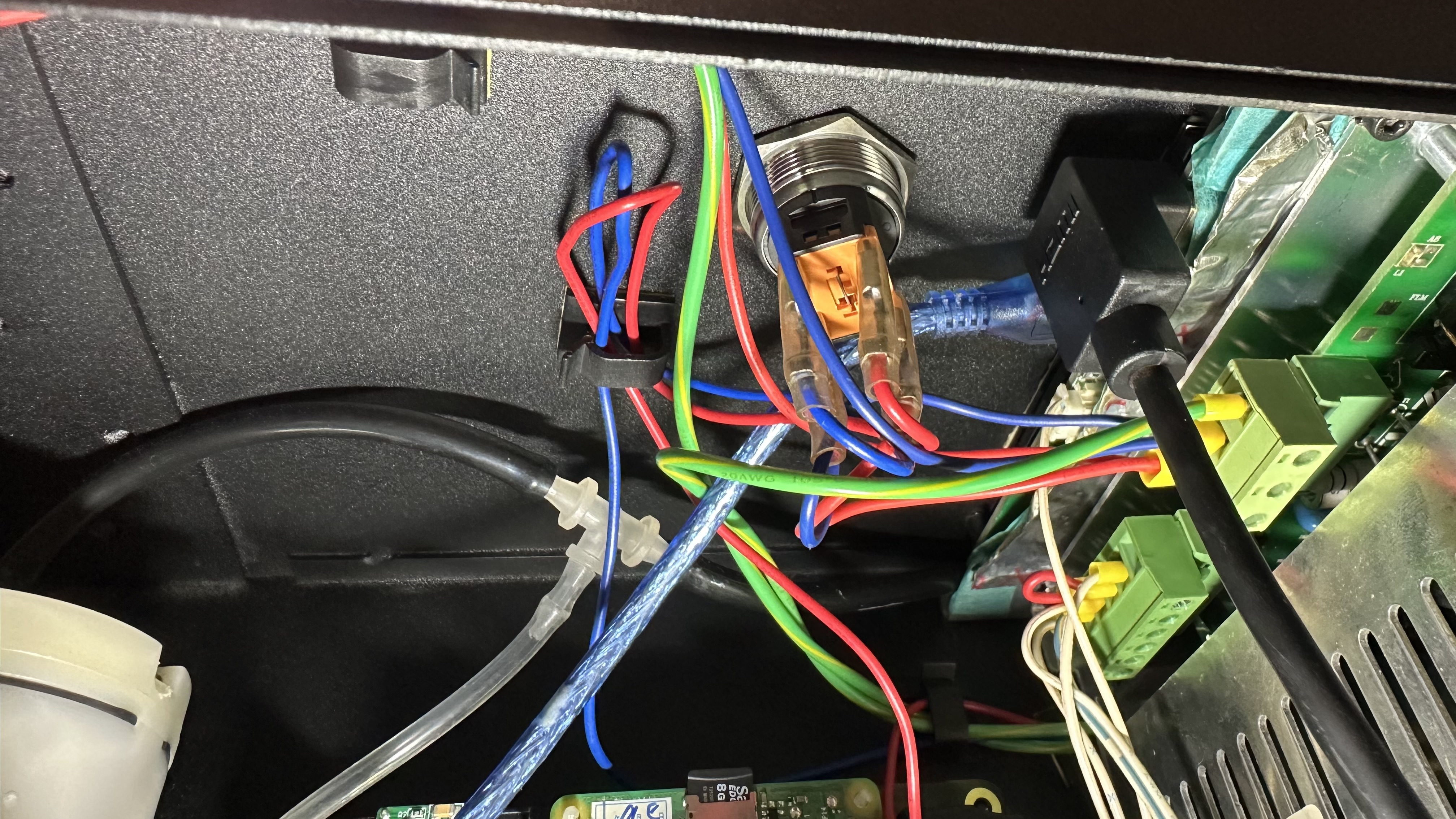

Ota valokuva kytkimen johdotuksesta myöhempää tarkistusta varten.

Vaihe 3

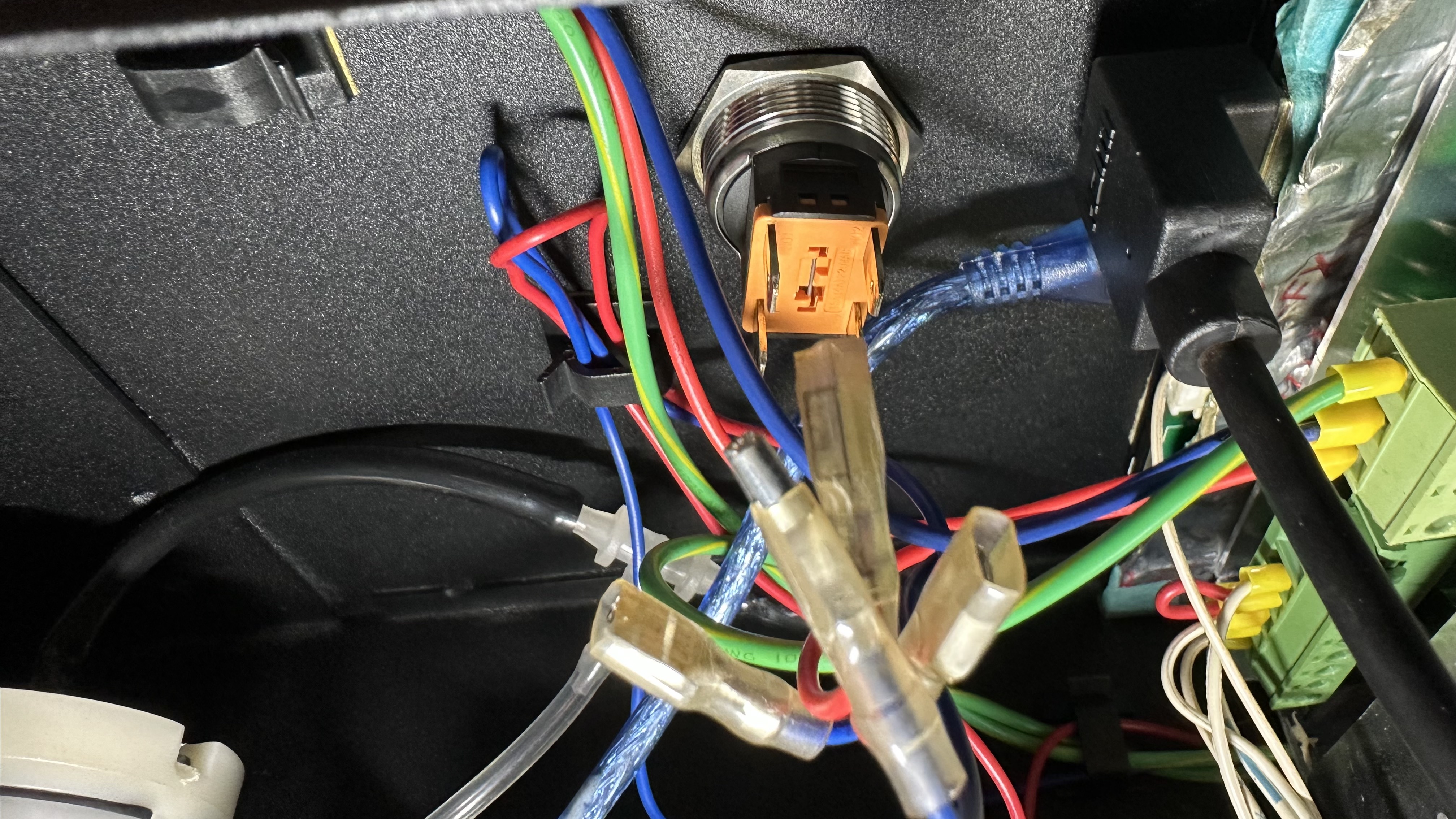

Irrota johdot.

Vaihe 4

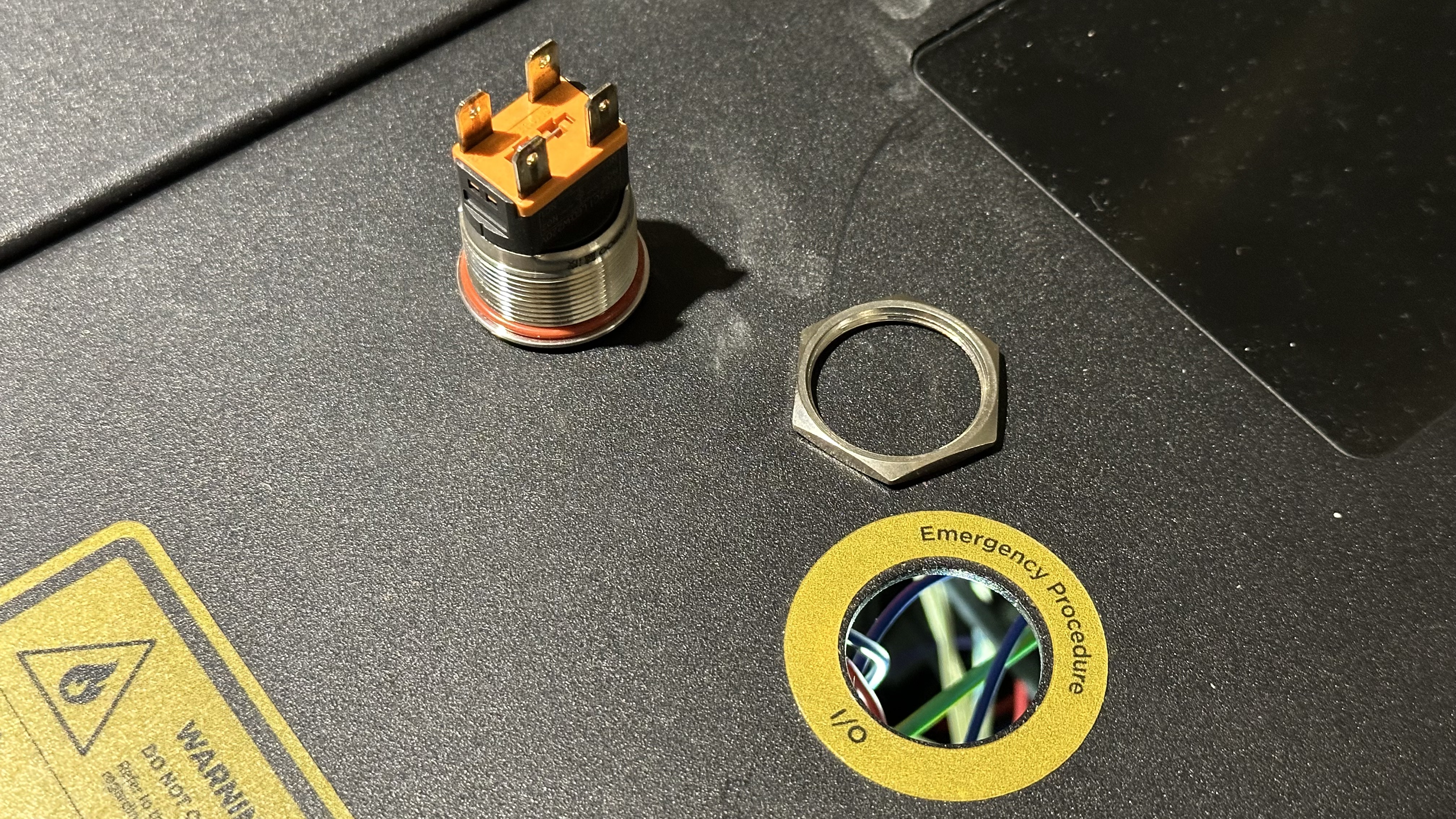

Irrota pyöreä kytkin avaamalla kytkintä paikallaan pitävä mutteri.

Vaihe 5

Asenna uusi pyöreä kytkin kiristämällä kytkintä paikallaan pitävä mutteri.

Vaihe 6

Liitä johdot kytkimen nastoihin.

Varmista, että samanväriset johdot tulevat samoille puolille (vain vasen ja oikea).

Oikea esimerkki	Väärät esimerkit

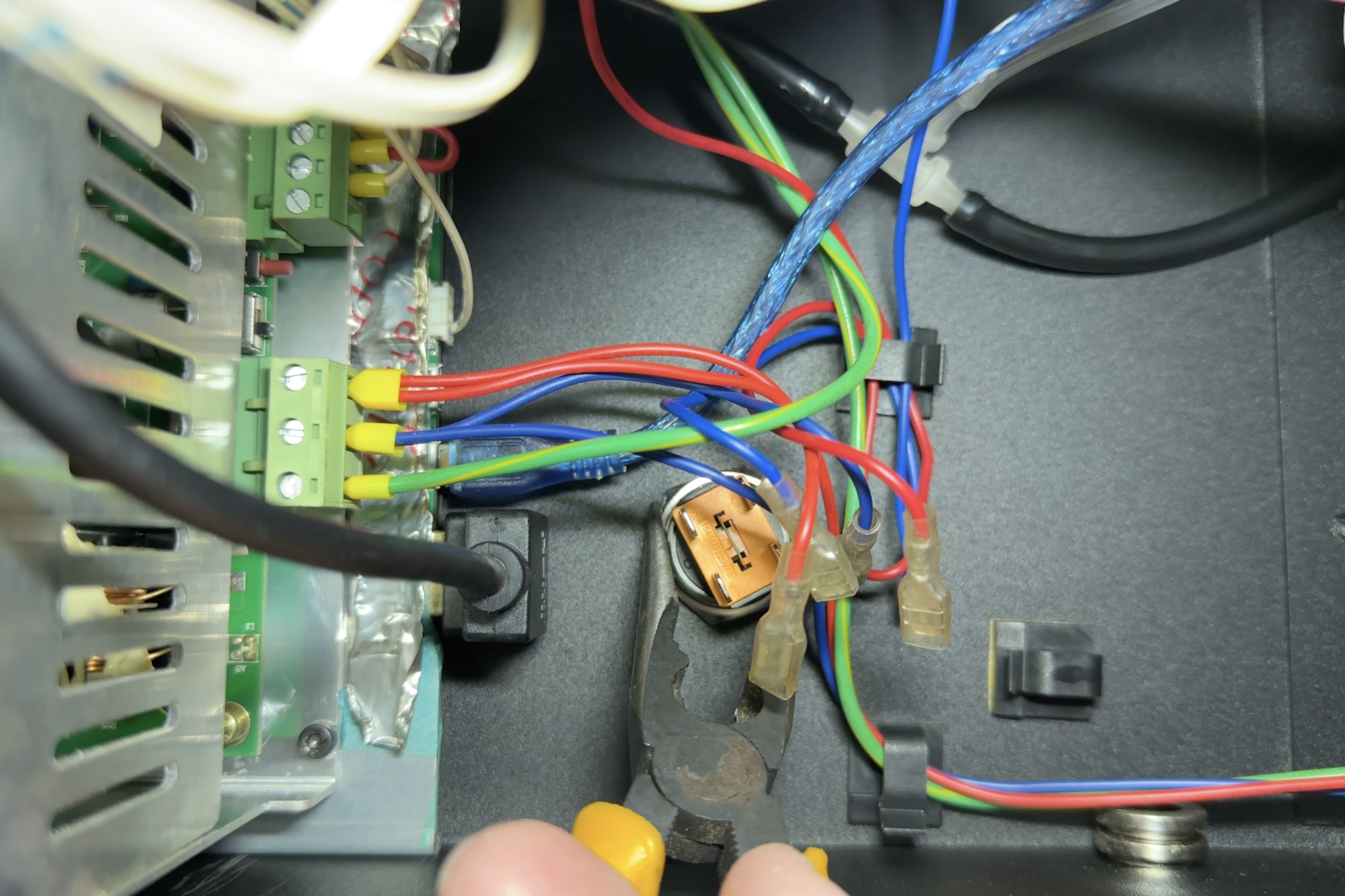

Kun olet kytkenyt johdot ja varmistanut värien sijainnit oikeiksi, kiinnitä johdot tukevasti pihdeillä.

Vaihe 7

Sulje sivukansi ja kiristä ruuvi.
