Formation LSO FLUX Ador

Introduction

L'utilisation sécurisée de votre FLUX Ador nécessite un Responsable de la Sécurité Laser (LSO) formé. FLUX a consulté des experts en laser pour concevoir ces documents de formation LSO FLUX Ador afin de vous aider à vous conformer à vos responsabilités de LSO et à vous assurer que vous utilisez votre FLUX Ador en toute sécurité.



Le premier document, la formation LSO FLUX Ador, comporte trois parties :

• La première section, "Utilisation sécurisée de FLUX Ador", décrit les procédures pour garantir un fonctionnement sûr.
• La deuxième section, "Responsabilités du Responsable de la Sécurité Laser", décrit votre rôle en tant que Responsable de la Sécurité Laser pour votre FLUX Ador.
• La troisième section, "À propos des lasers et de la sécurité laser", présente des informations générales sur les lasers et la sécurité laser ainsi que les réglementations relatives aux lasers.

Le deuxième document, "Programme de sécurité laser FLUX Ador", est un document de programme de sécurité laser que vous, en tant que LSO pour votre FLUX Ador, pouvez adopter.

Le troisième document, "Procédure opérationnelle standard du laser FLUX Ador", est un document SOP que vous pouvez adopter dans le cadre du Programme de sécurité laser FLUX Ador.

Le quatrième document, "Panneau d'avertissement", est un panneau que vous pouvez choisir d'utiliser comme mesure de conformité décrite dans la SOP si vous décidez de ne pas utiliser votre FLUX Ador dans des conditions de classe 1.



Utilisation sécurisée du FLUX Ador :

Conditions de classe 1

Votre FLUX Ador est un laser de classe 4. Cependant, certaines précautions de sécurité peuvent créer des "conditions de classe 1" autour du laser. Les conditions de classe 1 signifient que l'environnement est incapable de produire des niveaux de rayonnement dangereux pendant le fonctionnement normal.

Cela signifie que si vous choisissez d'utiliser la base d'extension Ador dans la configuration sans passage comme décrit ci-dessous, des protections supplémentaires telles que des lunettes de sécurité, des panneaux et des voyants d'avertissement ne sont pas nécessaires.

Cependant, même dans des conditions de classe 1, toute personne utilisant le FLUX Ador doit lire et respecter le manuel d'utilisation et toutes les instructions de l'application FLUX.



Configuration sans passage de la base d'extension Ador

La configuration sans passage de la base d'extension Ador sera disponible pour votre FLUX Ador.

Dans la configuration sans passage, les cadres avant et arrière de la base seront installés et serviront de blocs de faisceau pour les ouvertures de passage.

Lorsque la fonction de passage du FLUX Ador n'est pas utilisée, ces cadres peuvent être vissés fermement pour fermer les ouvertures avant et arrière. Voir les photos ci-dessous.

Lorsque la base d'extension Ador est installée dans une configuration sans passage, et que toutes les instructions du manuel et du logiciel FLUX, Beam Studio, sont suivies, des conditions de classe 1 sont créées, et aucune autre précaution de sécurité laser n'est requise au-delà du respect du manuel et du logiciel FLUX, Beam Studio.





Utilisation en dehors des conditions de classe 1

Si votre FLUX Ador n'est pas utilisé dans des conditions de classe 1, vous êtes responsable d'assurer une utilisation sûre. La SOP fournie ne permet pas une utilisation sûre dans des conditions de classe 4, donc le RSL doit créer une SOP qui le permet. En fin de compte, le RSL est responsable de définir ce que cela implique, de le décrire et de le faire respecter avec cette SOP, et l'opérateur du laser est responsable d'assurer la conformité et une utilisation sûre. Certains éléments clés d'une SOP de classe 4 peuvent inclure :



• Lunettes de sécurité appropriées
  FLUX Ador ne fournit pas de lunettes de sécurité, mais des lunettes adaptées peuvent être achetées séparément auprès de FLUX. Pour plus d'informations, veuillez contacter support@flux.com, visitez la Boutique en ligne FLUX, ou visitez le Centre d'aide FLUX.



• Signalisation
  Un panneau de sécurité laser approprié est placé à l'entrée pour avertir les personnes des dangers à l'intérieur. FLUX a fourni un exemple de panneau (ci-dessous).

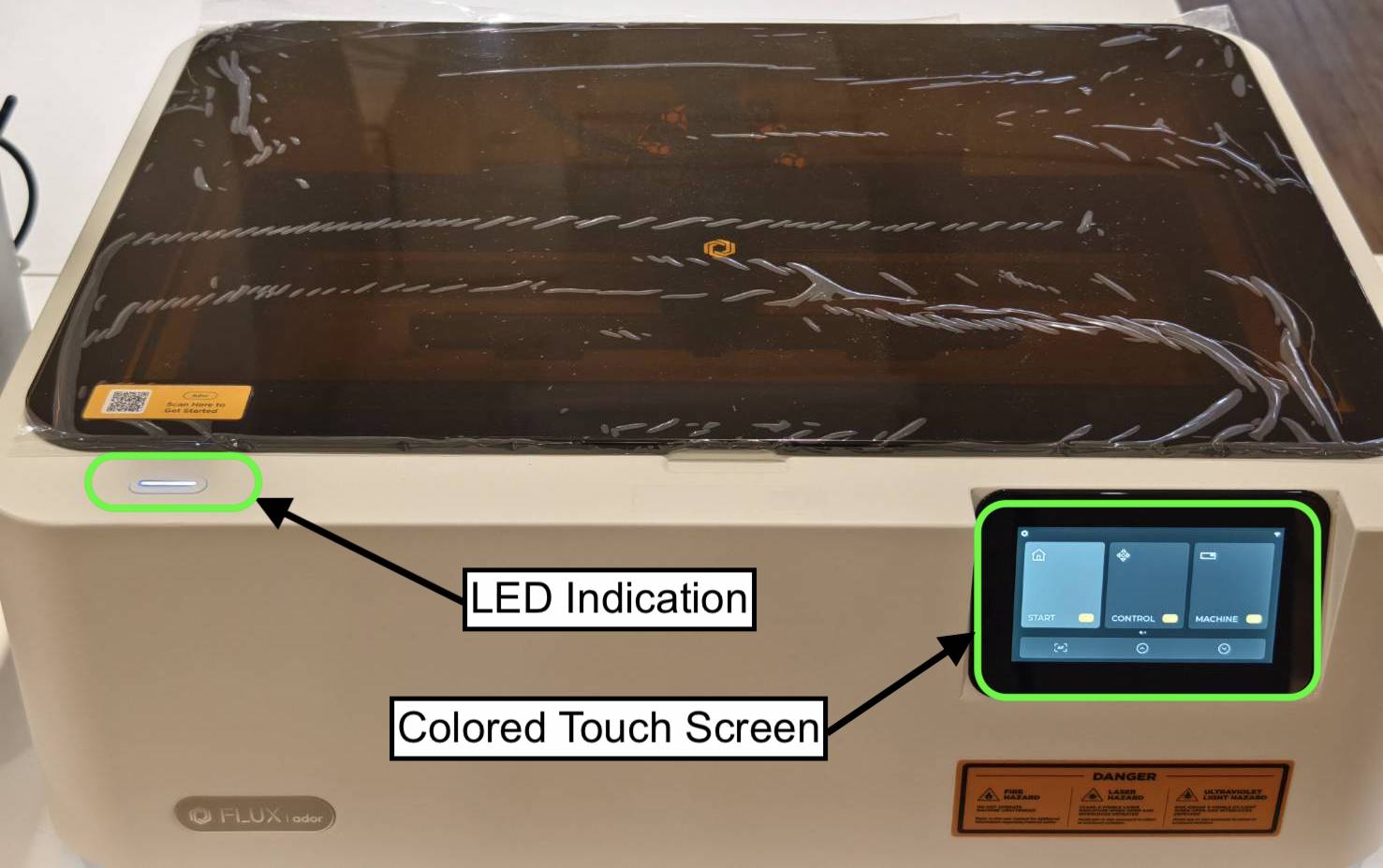

• Indications lumineuses et visuelles
  Une LED intégrée à l'avant de la machine s'allume lorsque celle-ci est en marche, et un écran tactile couleur intégré affiche l'état de la machine. Ces éléments indiquent si le laser est en cours d'utilisation, s'il y a une erreur ou s'il est éteint.





• Verrouillage de sécurité laser

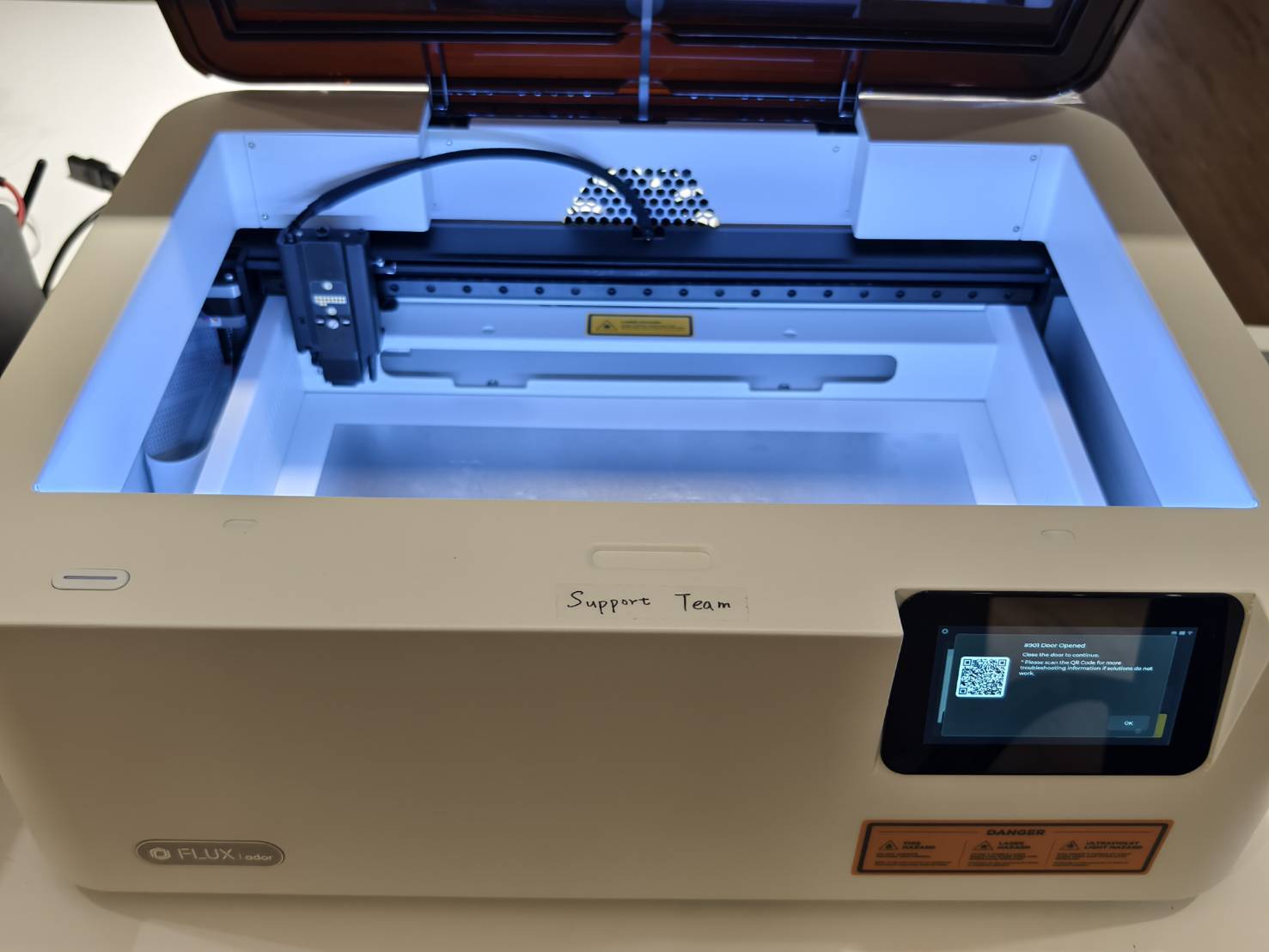

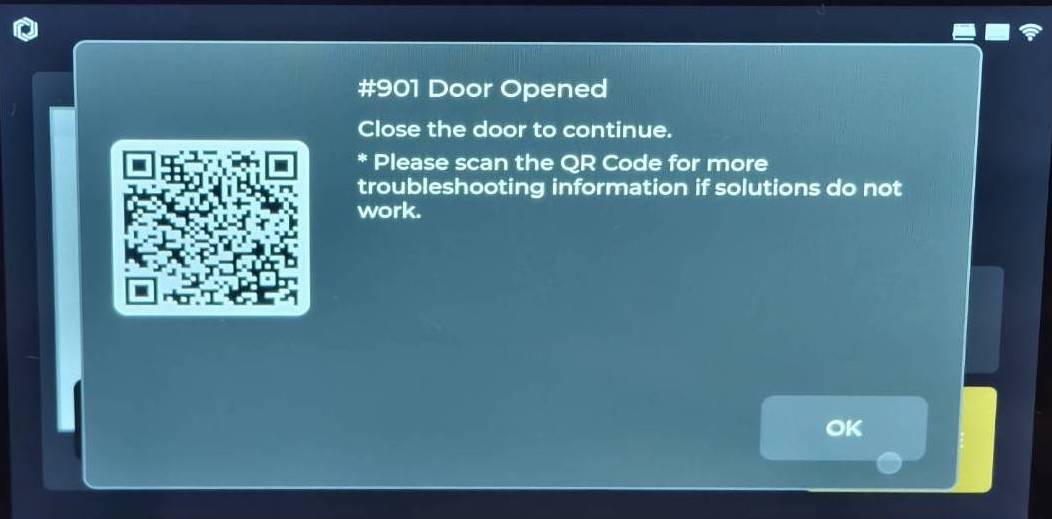

  • Les capteurs de porte physiques intégrés détectent si la porte est ouverte ou fermée. La machine ne fonctionne que lorsque la porte est complètement fermée, ce qui signifie qu'elle n'émet aucun laser lorsque la porte est ouverte. Pendant une tâche laser, si la porte est ouverte, la machine s'arrête immédiatement et un message d'erreur s'affiche à l'écran pour rappeler à l'utilisateur de fermer la porte avant de continuer.

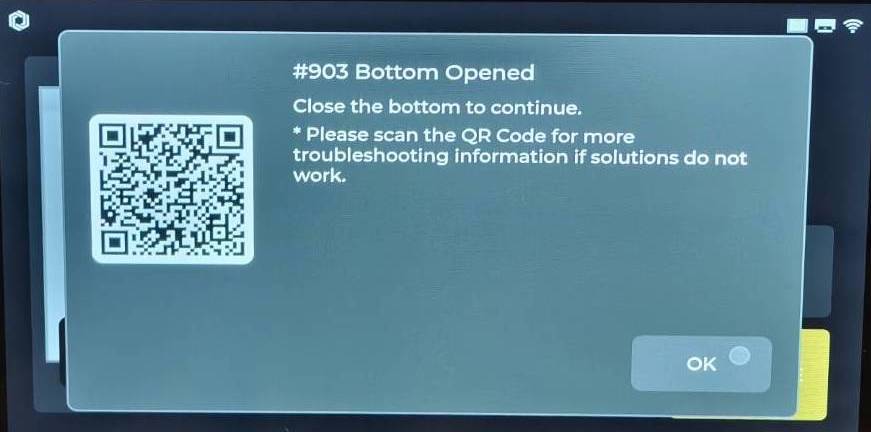

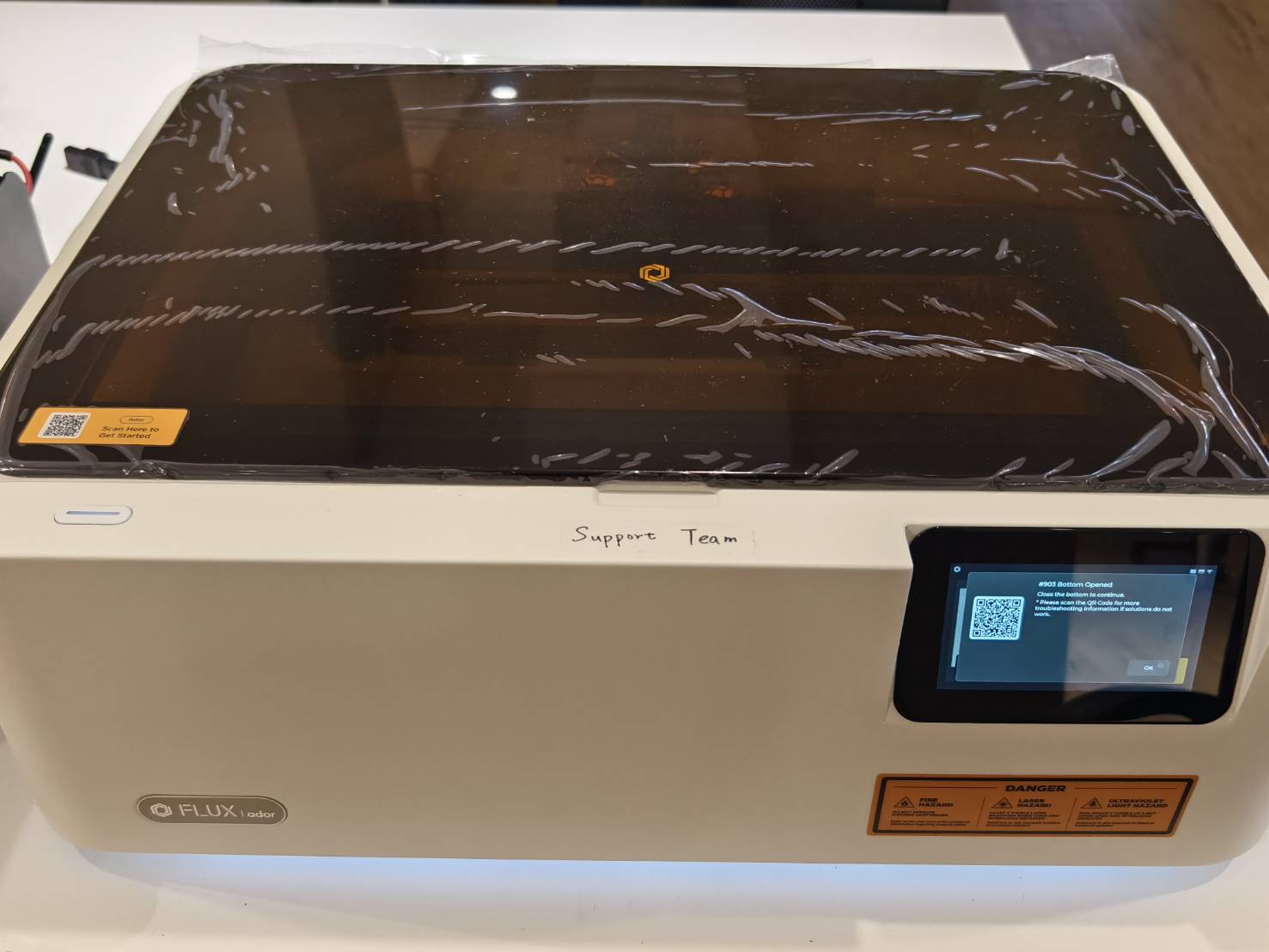

  • Un autre capteur intégré au bas de la machine détecte si la base d'extension ou la plaque inférieure d'origine de la machine est correctement installée. La machine ne fonctionnera que si l'une ou l'autre est correctement en place.





Responsabilités du responsable de la sécurité laser :



Le RSL et votre programme de sécurité laser

La norme ANSI Z136.1 décrit les directives d'un programme de sécurité visant à minimiser les risques d'un laser de classe 4 comme le FLUX Ador. La responsabilité principale en matière de sécurité incombe à une personne désignée comme responsable de la sécurité laser (RSL). Ce document est conçu pour vous aider à agir en tant que RSL pour une ou plusieurs unités FLUX Ador. Il ne fournit pas suffisamment d'informations pour vous conseiller dans le rôle de RSL pour tout autre type de laser.

Le RSL vérifie la classification du laser. Il détermine le niveau de danger en prenant en compte les caractéristiques du laser et crée une procédure opérationnelle standard (POS) qui définit les mesures de contrôle (comme des verrouillages supplémentaires, une formation et des lunettes de protection) à mettre en place.

Le LSO est alors responsable d'aider et de former les autres utilisateurs de lasers, d'assurer une conformité sûre, d'analyser les risques potentiels, de fournir l'équipement de sécurité nécessaire, de veiller au respect de toutes les réglementations, y compris (aux États-Unis) celles du CDRH, de l'OSHA et des États, et de contrôler l'utilisation du laser pour garantir son utilisation en toute sécurité.

En plus de ces responsabilités, le LSO doit également recommander et approuver la signalétique, les étiquettes, l'équipement de protection, les installations, le matériel et toute modification, tenir à jour les registres, approuver le fonctionnement du système laser et enquêter sur les accidents le cas échéant. Le LSO est en définitive responsable de déterminer si et comment un laser peut être utilisé en toute sécurité.



Procédure opérationnelle standard

Sur la base de l'analyse des risques, le LSO doit établir une procédure opérationnelle standard (POS) décrivant les mesures de contrôle requises pour minimiser les dangers. FLUX a également créé un exemple de POS (fourni ci-dessous) que vous pouvez utiliser ou adapter à votre programme de sécurité laser FLUX Ador.



À propos des lasers et de la sécurité laser :

En quoi les lasers sont différents

Les lasers sont un type particulier de source lumineuse. La plupart des lumières sont composées de nombreuses couleurs différentes, émises simultanément dans plusieurs directions. La lumière laser se distingue de trois manières.

Premièrement, la lumière laser est monochromatique - d'une seule couleur. Parfois, cette couleur est visible, comme avec le module laser à diode FLUX Ador 10W/20W, qui émet un laser bleu visible. Parfois, elle est invisible, comme avec le module infrarouge FLUX Ador 2W, dont l'émission laser n'est pas perceptible par l'œil humain.

Dans les discussions techniques, on décrit les lasers comme produisant un "rayonnement électromagnétique non ionisant". Cela englobe une large catégorie allant de la lumière du soleil aux ondes radio. Au lieu de parler de couleur, on utilise le terme "longueur d'onde". La longueur d'onde du laser de mesure à faible puissance de votre Ador équipé du module laser à diode 10W/20W standard est de 455 nanomètres, ce qui correspond au bleu. La longueur d'onde du module infrarouge Ador 2W est de 1064 nanomètres, ce qui est invisible.

La deuxième différence entre la lumière laser et la lumière ordinaire est que la lumière laser est directionnelle. Cela signifie qu'elle peut être dirigée en ligne droite, sous forme de faisceau, sans trop se disperser.

La troisième différence est que la lumière laser est cohérente. Cela signifie que chaque onde lumineuse est synchronisée avec les autres.

Il est très difficile de faire se déplacer la lumière en ligne droite sans qu'elle ne se disperse. Si les ondes ne sont pas alignées, ou s'il y a un mélange de couleurs et de directions, le faisceau se dispersera. Les lasers, en revanche, peuvent rester alignés sur une longue distance et, surtout, peuvent être focalisés en un point.

L'efficacité et le danger des lasers, par rapport à la lumière ordinaire, proviennent principalement de leur capacité à être focalisés.



Contexte historique des lasers

Le tout premier laser utilisait une lampe stroboscopique et un cristal de rubis. La lumière du stroboscope était amplifiée dans le cristal de rubis, le stimulant à émettre un rayonnement électromagnétique non ionisant à 694 nanomètres. L'acronyme "LASER" provient de cette expérience - amplification de la lumière par émission stimulée de rayonnement.

Ces premiers lasers étaient appelés lasers "à l'état solide" car les parties actives étaient des cristaux solides. Peu après le développement des lasers à l'état solide sont apparus les lasers à gaz, qui peuvent ressembler à des enseignes au néon. L'électricité fait briller le gaz dans un tube. Des miroirs spécialement accordés amplifient la lumière et le faisceau laser émerge. Le laser d'impression infrarouge de votre FLUX est un laser à gaz. Il utilise un mélange de gaz, mais le gaz qui crée réellement le faisceau est le dioxyde de carbone, également connu sous le nom de CO2.

L'un des lasers les plus récents à avoir été inventé est le laser à diode. Les lasers à diode sont de petits dispositifs électriques fabriqués comme des puces et des LED. Ils convertissent directement l'énergie électrique en lumière laser. Vous en avez peut-être déjà vu un dans un pointeur laser. Le module laser 10W/20W standard de l'Ador est un laser à diode.



Mesures

Quatre mesures sont utilisées pour décrire l'effet d'un laser.

Les joules mesurent l'énergie. Si vous éclairez un gramme d'eau jusqu'à ce qu'il absorbe 1 joule d'énergie, l'eau se réchauffera d'environ un quart de degré Celsius.

Les watts mesurent la puissance. Si vous allumez une lumière d'un watt pendant une seconde, elle émettra 1 joule durant ce laps de temps.

Les joules par centimètre carré mesurent l'exposition radiante. Si vous concentrez cette lumière d'un watt sur un centimètre carré de papier pendant une seconde, ce joule se répartira sur le papier, le réchauffant légèrement, comme l'eau. Cependant, si vous la concentrez sur 1/100e de cette surface, le papier peut roussir et brunir.

Finally, watts per square centimeter measure irradiance. If you keep shining that one watt light on the paper, it will keep adding joules of energy. If it’s focused to one square centimeter, it will slowly warm. If it’s focused to 1/100th the size, the paper may catch fire.



Dangers des faisceaux laser

Les faisceaux laser peuvent être dangereux car l'énergie du laser peut endommager les yeux et la peau. Si le laser infrarouge principal de votre FLUX Ador frappe un tissu, il le chauffera. Cela peut causer des dommages aux yeux et à la peau. Le risque est plus élevé si le laser est plus puissant, s'il est plus focalisé et s'il reste au même endroit pendant une période plus longue. Tous ces facteurs sont donc pris en compte lors de l'évaluation de la sécurité.

Le faisceau laser peut frapper une personne de trois manières. Premièrement, le laser peut être pointé directement sur la personne. Deuxièmement, par "réflexion spéculaire", le laser peut être réfléchi vers une personne. Troisièmement, par "réflexion diffuse", le laser frappe une surface non réfléchissante et disperse la lumière dans toutes les directions. Comme la lumière d'une réflexion diffuse est dispersée, elle n'est pas aussi dangereuse que la lumière directe ou réfléchie - mais son intensité peut encore être suffisante pour causer des dommages.

Bien que toute partie du corps puisse être endommagée par un faisceau laser, l'œil est particulièrement sensible et vulnérable. L'infrarouge lointain, comme le faisceau des lasers CO2, est absorbé par la cornée à l'avant de l'œil ; par conséquent, contrairement à de nombreux autres lasers, il ne présente pas de danger pour la rétine.



Classees de danger laser

Les lasers sont classés selon le niveau de rayonnement qui peut être rencontré pendant le fonctionnement normal.

Les lasers de classe 1 sont incapables de causer des blessures pendant le fonctionnement normal. Les lasers de classe 1M sont identiques, sauf si des optiques grossissantes sont utilisées. Le FLUX Ador avec l'assemblage non traversant est un laser de classe 1.

Les lasers de classe 2 sont incapables de causer des blessures en moins de 0,25 seconde. Les lasers de classe 2M sont identiques, sauf si des optiques grossissantes sont utilisées.

Les lasers de classe 3R sont marginalement dangereux si le faisceau est dirigé vers l'œil. Les lasers de classe 3B sont dangereux si le faisceau est dirigé vers l'œil mais ne présentent généralement pas de danger pour l'œil si le faisceau est dispersé.

Les lasers de classe 4 sont dangereux pour les yeux et la peau, tant pour l'exposition directe que pour l'exposition dispersée. Le FLUX Ador avec l'assemblage traversant est un laser de classe 4.



Réglementations laser

Aux États-Unis, les fabricants de lasers comme FLUX sont réglementés par le Center for Devices and Radiological Health (CDRH) et doivent se conformer aux réglementations 21 CFR 1040.10 et 1040.11, qui sont des lois fédérales. Dans de nombreux autres pays (mais pas aux États-Unis), les fabricants et les utilisateurs de lasers sont tenus de se conformer à la norme IEC60825.

ANSI Z136.1 est une norme volontaire qui décrit comment utiliser les lasers en toute sécurité. L'OSHA (une loi fédérale américaine qui s'applique aux lieux de travail mais pas aux domiciles privés) exige un programme de sécurité tel que celui décrit dans la norme ANSI.

Le CDRH exige que les appareils laser de classe 4 disposent d'un ensemble défini de fonctions de sécurité.

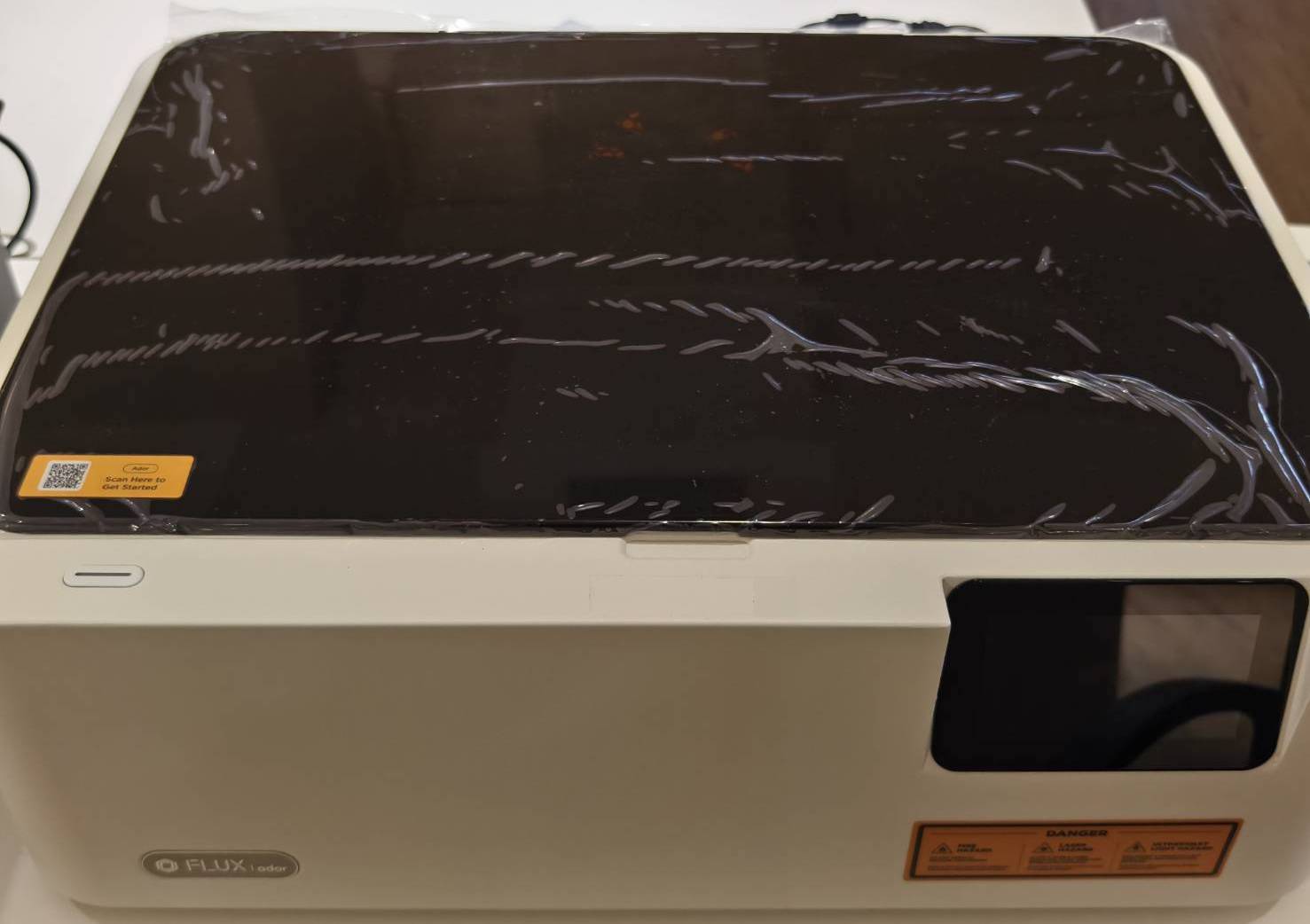

Le boîtier du FLUX Ador empêche l'accès à un rayonnement laser excessif et sert de boîtier de protection. Les verrouillages de sécurité désactivent le laser si le couvercle est ouvert.

Le mot de passe de votre compte FLUX Software Beam Studio et le paramètre facultatif d'un mot de passe sur l'écran tactile servent de contrôle principal pour votre FLUX Ador, empêchant ainsi toute utilisation non autorisée du laser.

L'écran tactile couleur du FLUX Ador sert d'indicateur d'émission ; il affiche l'état exact de la machine et indique si le faisceau laser est actif.

Les commandes sont situées de manière à ce qu'une protection contre l'exposition au laser ne soit pas nécessaire pour les utiliser, et toutes les optiques de visualisation limitent l'exposition aux niveaux de classe 1.

Il existe également certaines étiquettes sur la machine exigées par les lois américaines et certaines lois internationales.

D'autres réglementations laser peuvent s'appliquer selon votre pays, état, voire ville, et ces réglementations peuvent évoluer. Ces informations sont fournies pour vous aider à créer un programme de sécurité tel que décrit par ANSI Z126.1, mais ne peuvent pas vous conseiller sur la conformité légale.



Dangers non liés au faisceau

Votre FLUX Ador peut être exposé à des risques supplémentaires. Pour minimiser ces risques, utilisez toujours votre FLUX Ador conformément au manuel et suivez toutes les instructions dans Beam Studio.



Électrique

Votre FLUX Ador utilise un adaptateur secteur 100V-240V vers DC24V. Le fait de contourner les dispositifs de sécurité, les fonctions ou les capteurs, d'utiliser un laser dont le boîtier est endommagé, d'effectuer un entretien non autorisé ou toute autre utilisation non conforme au manuel peut vous exposer à des tensions dangereuses, voire mortelles.



Contaminants atmosphériques générés par laser

Lors de l'utilisation d'un laser pour traiter des matériaux, divers contaminants atmosphériques potentiellement dangereux peuvent être produits. L'air doit être filtré pour éliminer ces contaminants. Suivez le manuel d'utilisation de votre FLUX Ador pour vous assurer que tous les gaz d'échappement sont correctement traités ou évacués à l'extérieur où ils peuvent se dissiper en toute sécurité.



Rayonnement non ionisant du processus

Le traitement des métaux au laser peut émettre des rayons ultraviolets. Si votre FLUX Ador produit une lumière vive inconfortable à regarder, détournez le regard.



Rayonnement non ionisant collatéral

Le matériau produisant le faisceau laser peut émettre des niveaux nocifs de rayonnement UV et/ou IR. Le FLUX Ador a été testé pour garantir l'absence de niveaux nocifs à l'extérieur du boîtier ou à travers le couvercle de la porte.





Programme de sécurité laser FLUX Ador

CHAMP D'APPLICATION

Ce programme s'applique au Laser FLUX Ador utilisé par Propriétaire du FLUX Ador. Ce programme est basé sur les directives de la norme ANSI Z136.1-2014, Norme nationale américaine pour l'utilisation sûre des lasers. La mise en œuvre appropriée de ce programme garantira que les expositions au laser restent toujours inférieures aux limites d'exposition maximale permise (EMP).



RESPONSABLE DE LA SÉCURITÉ LASER

Une personne désignée comme Responsable de la Sécurité Laser (RSL) aura la responsabilité et l'autorité d'assurer la conformité à ce programme. Le RSL doit :

• Fournir des évaluations des risques pour le laser FLUX Ador
• Spécifier les mesures de contrôle pour le laser FLUX Ador et assurer leur mise en œuvre
• Approuver les procédures, les protocoles opératoires standardisés, les équipements de protection, la signalisation et l'étiquetage
• S'assurer que tout le personnel travaillant avec le laser reçoit une formation adéquate en matière de sécurité
• Surveiller le programme et garantir la conformité
• Tenir à jour les registres du programme

Le LSO aura l'autorité finale pour déterminer les mesures de contrôle du laser FLUX Ador et peut approuver des contrôles alternatifs lorsque ceux-ci sont appropriés selon son jugement. Le laser FLUX Ador ne doit être utilisé qu'avec l'approbation du LSO. Le LSO a le pouvoir d'interrompre les opérations laser à tout moment.



CLASSES DE LASER

Classe 1 Les systèmes laser de classe 1 sont incapables de produire des niveaux de rayonnement dangereux lors d'une utilisation normale et sont exempts de toute mesure de contrôle. Ces systèmes peuvent contenir des lasers de classe supérieure et peuvent présenter des risques si utilisés avec les verrouillages désactivés. Seul le personnel autorisé peut utiliser les systèmes laser de classe 1 avec les verrouillages désactivés. Les opérateurs de systèmes laser de classe 1 avec des lasers intégrés de classe 3B ou 4 doivent recevoir une formation sur la sécurité laser.



Classe 1M Les systèmes laser de classe 1M sont incapables de produire des conditions d'exposition dangereuses lors d'une utilisation normale, sauf si le faisceau est observé avec des instruments optiques. Les opérateurs de systèmes laser de classe 1M doivent recevoir une formation sur la sécurité laser.



Classe 2 Les systèmes laser de classe 2 émettent uniquement de la lumière visible à une puissance de 1 milliwatt ou moins. La réaction normale d'aversion à la lumière vive est une protection suffisante. Fixer directement le faisceau d'un laser de classe 2 est dangereux. Les opérateurs de systèmes laser de classe 2 doivent recevoir une formation sur la sécurité laser.



Classe 2M Les systèmes laser de classe 2M émettent uniquement de la lumière visible. La réaction normale d'aversion à la lumière vive est une protection suffisante pour une observation à l'œil nu. Cependant, l'observation du faisceau avec des instruments optiques est potentiellement dangereuse. Les opérateurs de systèmes laser de classe 2M doivent recevoir une formation sur la sécurité laser.



Classe 3R Les systèmes laser de classe 3R sont potentiellement dangereux dans certaines conditions d'observation, mais la probabilité d'une blessure réelle est faible, et les mesures de contrôle pour une utilisation sûre sont simples. La plupart des pointeurs laser appartiennent à cette classe. Les opérateurs de systèmes laser de classe 3R doivent recevoir une formation sur la sécurité laser. (La plupart des lasers précédemment classés 3a entrent dans cette catégorie.)



Classe 3B Les systèmes laser de classe 3B présentent des risques oculaires en cas d'exposition directe au faisceau et de réflexions spéculaires, même pour des expositions momentanées, mais les réflexions diffuses ne sont généralement pas dangereuses. Les systèmes laser de classe 3B ne doivent être utilisés que dans des zones contrôlées par des opérateurs autorisés. Les opérateurs de systèmes laser de classe 3B doivent recevoir une formation approuvée sur la sécurité laser.



Classee 4 Les systèmes laser de classe 4 présentent des risques oculaires et cutanés en cas d'exposition directe au faisceau, de réflexions spéculaires et de réflexions diffuses. Ils présentent également des risques d'incendie et peuvent produire des contaminants atmosphériques. Les systèmes laser de classe 4 ne doivent être utilisés que dans des zones contrôlées par des opérateurs autorisés. Les opérateurs de systèmes laser de classe 4 doivent recevoir une formation approuvée sur la sécurité laser. Une procédure opérationnelle standard (SOP) écrite est requise pour l'utilisation des lasers de classe 4. Le laser FLUX Ador est certifié par la FDA selon le Code of Federal Regulations Title 21 en tant que système laser de classe 4.



EXIGENCES DE FORMATION

Lors de l'utilisation dans des conditions de classe 1, tous les utilisateurs doivent lire et respecter le manuel de sécurité et le logiciel FLUX, Beam Studio. Lors de l'utilisation dans des conditions de classe 4, une formation supplémentaire à la sécurité laser est requise et doit être préparée et dispensée par le RSL.

Si des spectateurs, des enfants sont présents, ou si le laser FLUX Ador est utilisé dans un environnement public où des personnes non formées peuvent être présentes, des blocs d'arrêt du faisceau traversant doivent être installés de manière sécurisée.



MESURES DE CONTRÔLE

Le RSL doit déterminer les exigences pour la zone contrôlée du laser FLUX Ador. Les normes minimales considérées par le RSL pour la zone contrôlée du laser FLUX Ador sont :

• Les contrôles d'accès ne permettent qu'au personnel autorisé ou aux spectateurs approuvés d'entrer dans la zone de contrôle du laser FLUX Ador si nécessaire. (Les contrôles administratifs sont acceptables.)
• Des lunettes de protection laser sont disponibles et utilisées conformément à la procédure opératoire standard (POS) pour le laser FLUX Ador.
• Contrôle du faisceau (barrières et blocs d'arrêt) pour limiter les risques laser dans la zone contrôlée.
• POS écrite pour le laser FLUX Ador.
• Formation des opérateurs du laser FLUX Ador.



POLITIQUE DE PROTECTION OCULAIRE

Les lunettes de protection laser ne sont généralement pas nécessaires pour l'utilisation du laser FLUX Ador dans des conditions de classe 1 comme décrit dans la POS. Le RSL exigera le port de lunettes ou approuvera l'utilisation du laser sans lunettes sur la base d'une évaluation des risques qu'il aura effectuée, ou le RSL peut choisir de déléguer cette responsabilité.



RESPONSABILITÉS DES EMPLOYÉS TRAVAILLANT AVEC DES LASERS

Les employés qui travaillent avec le laser FLUX Ador lorsque le faisceau est exposé doivent :

• N'alimenter ou ne travailler avec des lasers que lorsqu'ils y sont autorisés.
• Se conformer aux règles de sécurité laser et aux procédures de travail.
• Informer leur superviseur ou le RSL en cas d'accident ou de blessure potentielle ou de condition présumée dangereuse.

AUDIT DE SÉCURITÉ LASER

À un intervalle déterminé par le Responsable de la Sécurité Laser, le laser FLUX Ador fera l'objet d'un audit de sécurité :

1. Il sera inspecté visuellement pour détecter tout dommage.
2. La version utilisateur la plus récente du manuel sera relue.
3. Le laser sera mis sous tension et le capot sera ouvert pour vérifier que les capteurs de porte interrompent correctement le fonctionnement.
4. Le programme de sécurité laser sera examiné pour s'assurer qu'il est à jour et conforme.

Un compte-rendu de cet audit sera complété, imprimé, signé, daté et conservé.



REGISTRES

Le RSL doit tenir des registres documentant le programme de sécurité laser. Ces registres doivent inclure :

• Rapports d'analyse des risques laser pour le laser FLUX Ador
• Une liste des opérateurs formés et autorisés à utiliser le laser FLUX Ador
• Procédures opératoires normalisées pour le laser FLUX Ador
• Approbations des mesures alternatives de contrôle laser, le cas échéant
• Liste de vérification de l'audit de sécurité laser



Procédure opératoire normalisée (PON) du laser FLUX Ador

Portée : Cette PON s'applique à l'utilisation régulière du laser FLUX Ador telle que spécifiée par le fabricant.

1. Description du système
   Système de traitement des matériaux à laser diode à deux axes. Ce système laser de classe 4 fonctionne généralement dans des conditions de classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Longueur d'onde : 1064nm ou 445nm (Selon le module utilisé.)
   2. Puissance maximale : 20W
   3. Mode de fonctionnement : Onde continue
   4. Diamètre du faisceau : 0,06 ~ 0,11 mm
   5. Divergence du faisceau : 4 mrad (M2 = 1)
2. Risques potentiels
   1. Danger pour les yeux dû au faisceau direct, réfléchi ou diffusé.
   2. Risque de brûlure cutanée et d'incendie.
   3. Risque électrique à l'intérieur de l'adaptateur secteur.
   4. Contaminants atmosphériques générés par le laser.
3. Mesures de contrôle
   1. Le responsable de la sécurité laser (LSO) n'autorisera l'accès physique au laser qu'aux utilisateurs inscrits dans le logiciel FLUX, Beam Studio, et ayant reçu les instructions de sécurité appropriées.
   2. Tous les utilisateurs du laser FLUX Ador doivent se conformer en permanence au manuel d'utilisation et à toutes les instructions du logiciel FLUX, Beam Studio.
   3. Le laser FLUX Ador doit être utilisé dans des conditions de classe 1 selon la norme ANSI Z136.1, 4.4.2.7.2.1 (référence : Rapport d'analyse des risques). Les conditions de classe 1 sont considérées comme remplies lors d'une utilisation conforme aux directives suivantes.
      1. Le système laser doit être utilisé avec toutes les fonctions de sécurité du fabricant pleinement opérationnelles.
      2. Lorsque la fonction de passage n'est pas utilisée, la base d'extension Ador doit être remplacée par l'assemblage sans passage.
      3. Lors de l'utilisation de la fonction de passage, les capteurs de porte et les capteurs inférieurs doivent être vérifiés avant de démarrer une tâche.
   4. Gardez vos yeux éloignés des ouvertures de passage si vous ne portez pas de protection oculaire.
   5. Tenez tous les matériaux combustibles, outils et surfaces réfléchissantes à l'écart du trajet du faisceau. Assurez-vous de connaître la position du faisceau et restez à distance.
   6. Les travaux impliquant l'accès à l'adaptateur secteur ne doivent être effectués que par le fabricant, sans exception.
   7. La maintenance doit être effectuée lorsque le système laser est hors tension.
   8. En fonctionnement normal, le système d'évacuation éliminera les contaminants atmosphériques générés par le laser pour maintenir des niveaux non dangereux ni irritants.
4. Formation requise :
   Lors de l'utilisation dans des conditions de classe 1, tous les utilisateurs doivent lire et respecter le manuel de sécurité et le logiciel FLUX, Beam Studio. Lors de l'utilisation dans des conditions de classe 4, une formation supplémentaire à la sécurité laser est requise et doit être préparée et dispensée par le RSL.
5. Pour une intervention médicale d'urgence, appelez le             .
6. Signalisationalez tous les incidents au LSO.
7. Personnel autorisé
   Le personnel suivant est autorisé à utiliser ce système :
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Remarques:

L'exigence de densité optique (DO) la plus défavorable pour les lunettes de protection laser est de 3,67. Les lunettes fournies par le fabricant du laser sont évaluées à un minimum de DO 4. La durée d'exposition utilisée pour déterminer la DO est la durée par défaut ANSI pour une exposition accidentelle de 10 secondes.

Avec toutes les fonctions de sécurité du fabricant pleinement opérationnelles et le laser fonctionnant conformément au SOP, la seule source possible d'exposition supérieure à l'exposition maximale admissible (EMA) est une réflexion diffuse qui pourrait disperser le faisceau laser à travers l'ouverture de passage. Des hypothèses très prudentes sont faites dans cette analyse. La durée d'exposition utilisée est de 600 secondes, ce qui suppose une visualisation intentionnelle. La puissance diffusée est supposée être de 45 watts, ce qui représente le pire scénario absolu. L'angle de visualisation est supposé être de 80 degrés. Des angles de visualisation plus grands créent une distance de danger plus petite. L'angle de visualisation, dans ce cas, est plus proche de 85 degrés ou plus, donc une hypothèse prudente est de 80 degrés. Compte tenu des hypothèses, la zone nominale de danger diffus (ZND) est d'environ 5 centimètres ou un peu moins de 2 pouces. Cette ZND est insignifiante. Fonctionnant conformément au SOP, le système laser répond à l'exigence ANSI 4.4.2.7.2.1 pour un fonctionnement dans des conditions de classe 1.



Panneau d'avertissement





Avertissement :

Ce document de formation est basé sur des documents consultables existants, incluant mais sans s'y limiter, 21 CFR Part 1040.10, 1040.11, la norme ANSI Z136.1 - Guide pour la mise en œuvre d'un programme de sécurité laser, OSHA, l'Alliance américaine pour la sécurité et la santé au travail, le protocole laser américain : les régulateurs laser et le Centre pour les dispositifs et la santé radiologique, ainsi que d'autres documents et normes accessibles au public publiés par les agences susmentionnées au moment de l'élaboration de ce document. Les documents et normes publiés par ces organisations et disponibles dans le domaine public ont été préparés, et les cours et présentations de certains experts en sécurité laser dans le domaine public ont également été pris en compte. Le droit final d'interprétation de ce document appartient à FLUX.
