Beambox II - Module complémentaire de découpe traversante

⚠︎Attention : La fonction de découpe traversante n'est pas disponible en Europe.

Description

Cet article fournit un guide étape par étape pour l'installation du module complémentaire de découpe traversante Beambox II.
Veuillez suivre les instructions ci-dessous pour le processus d'installation.

Déballage :

#	Article	Qté	Photo

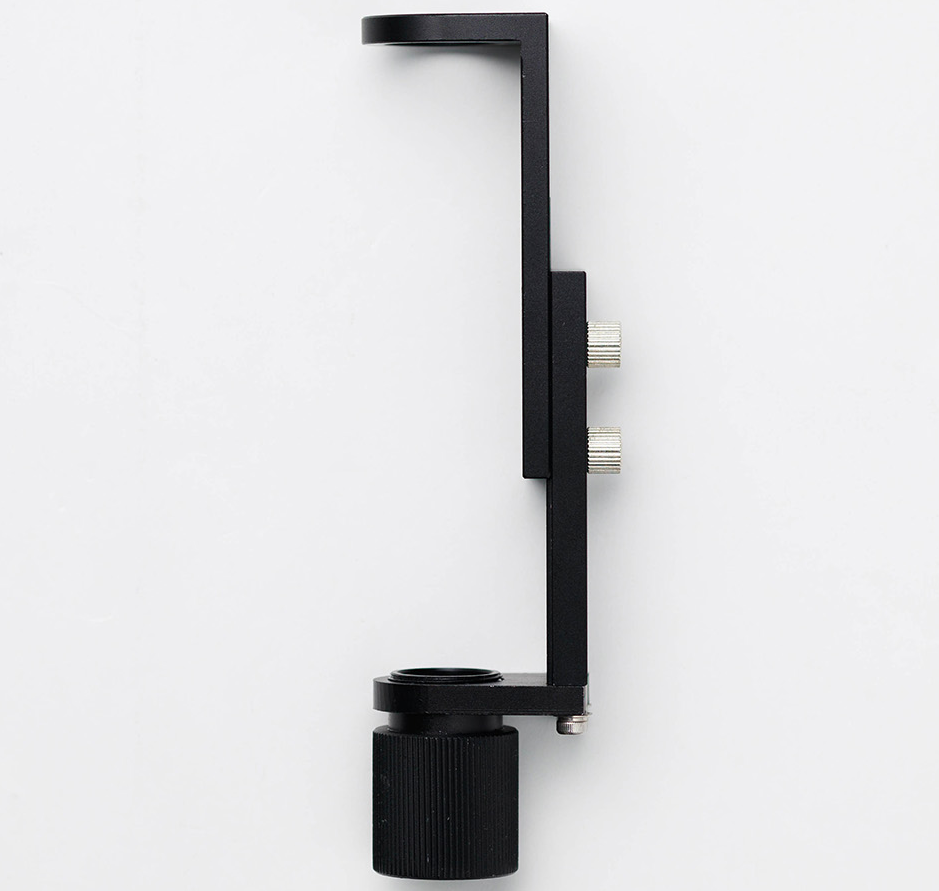

1	Module d'extension de buse	1 pièce
2	Outil de mise au point manuelle	1 pièce

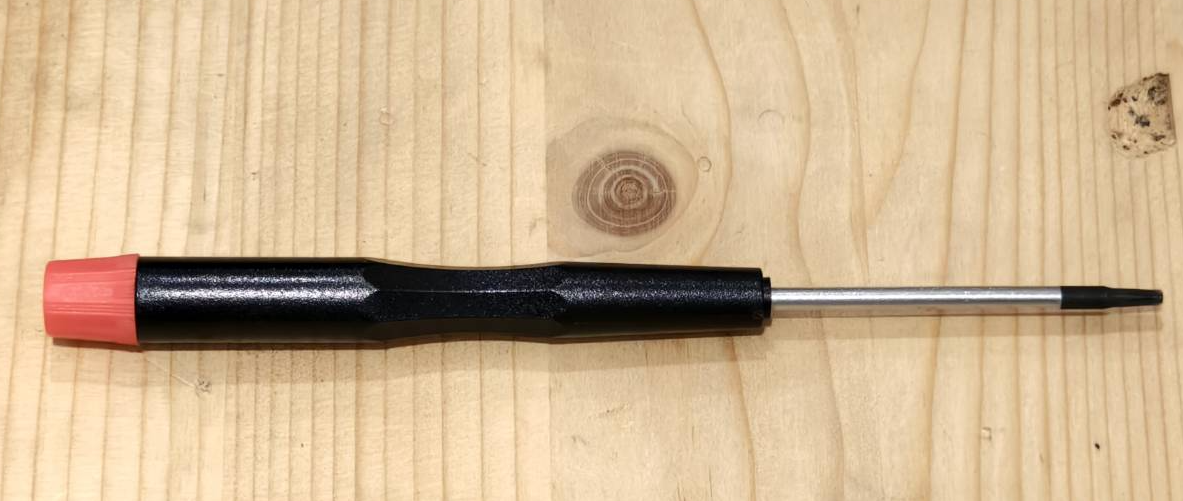

Outils

Étape 1

Retirez le plateau alvéolé et le support de plateforme.

Étape 2

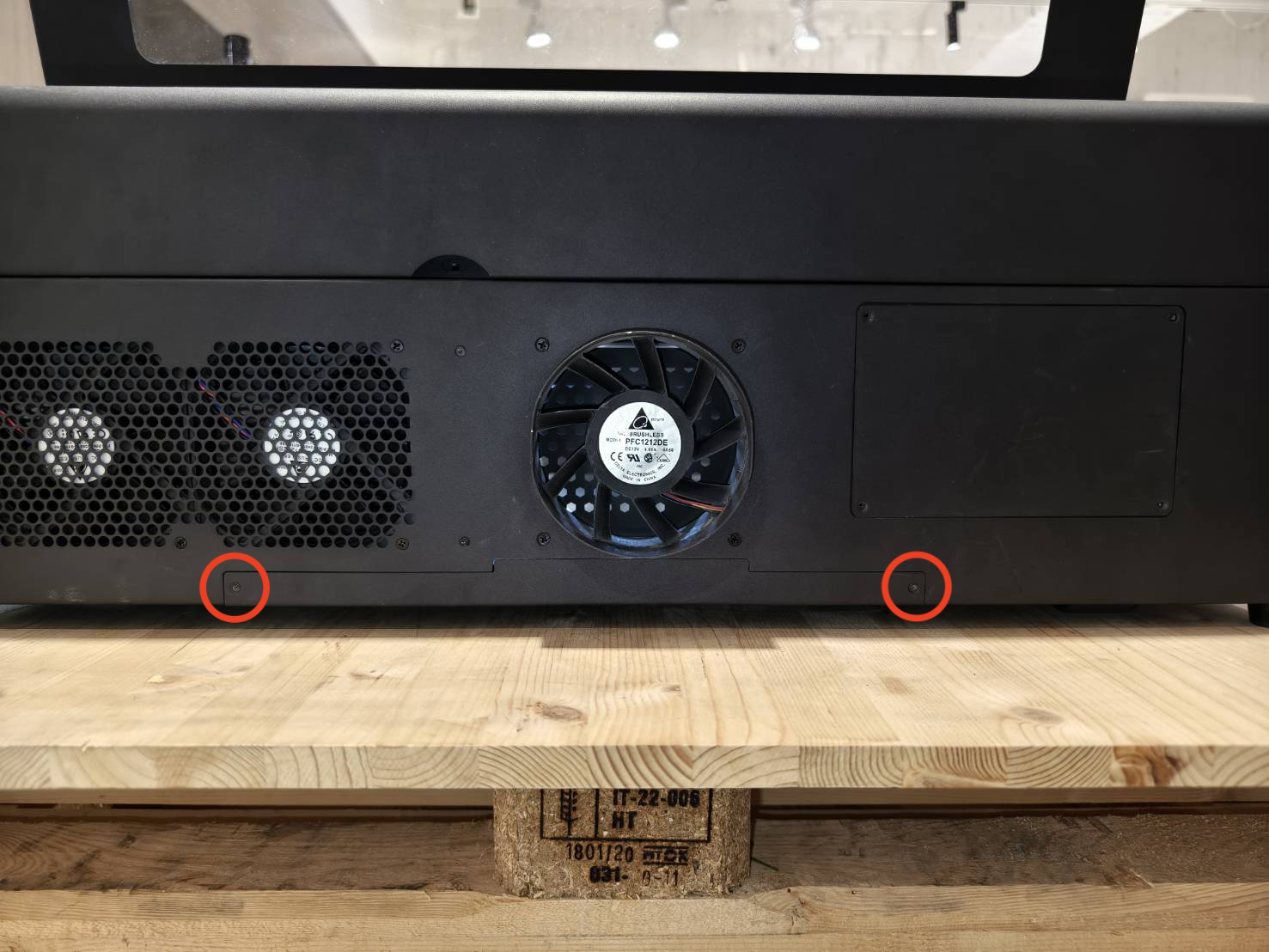

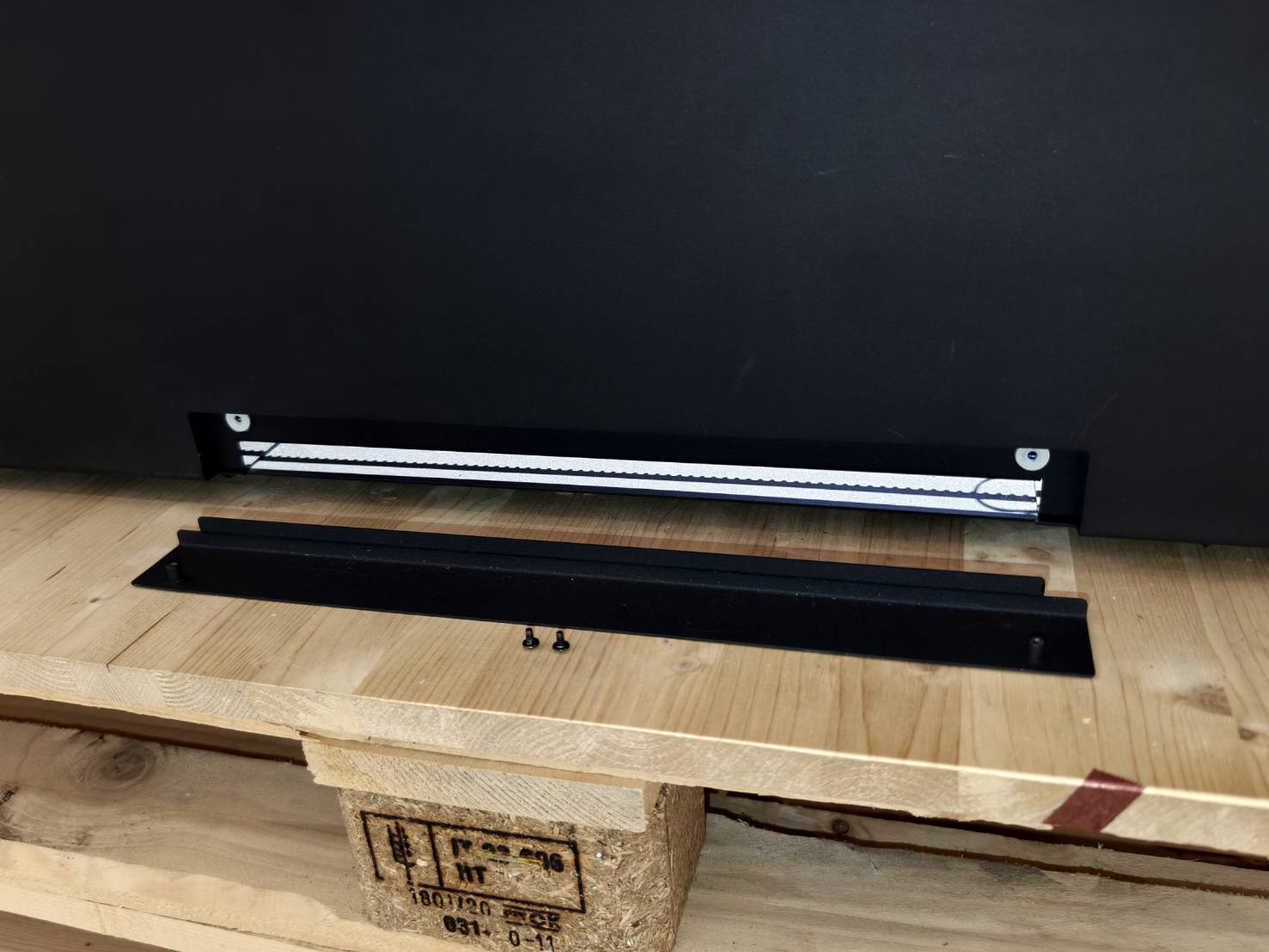

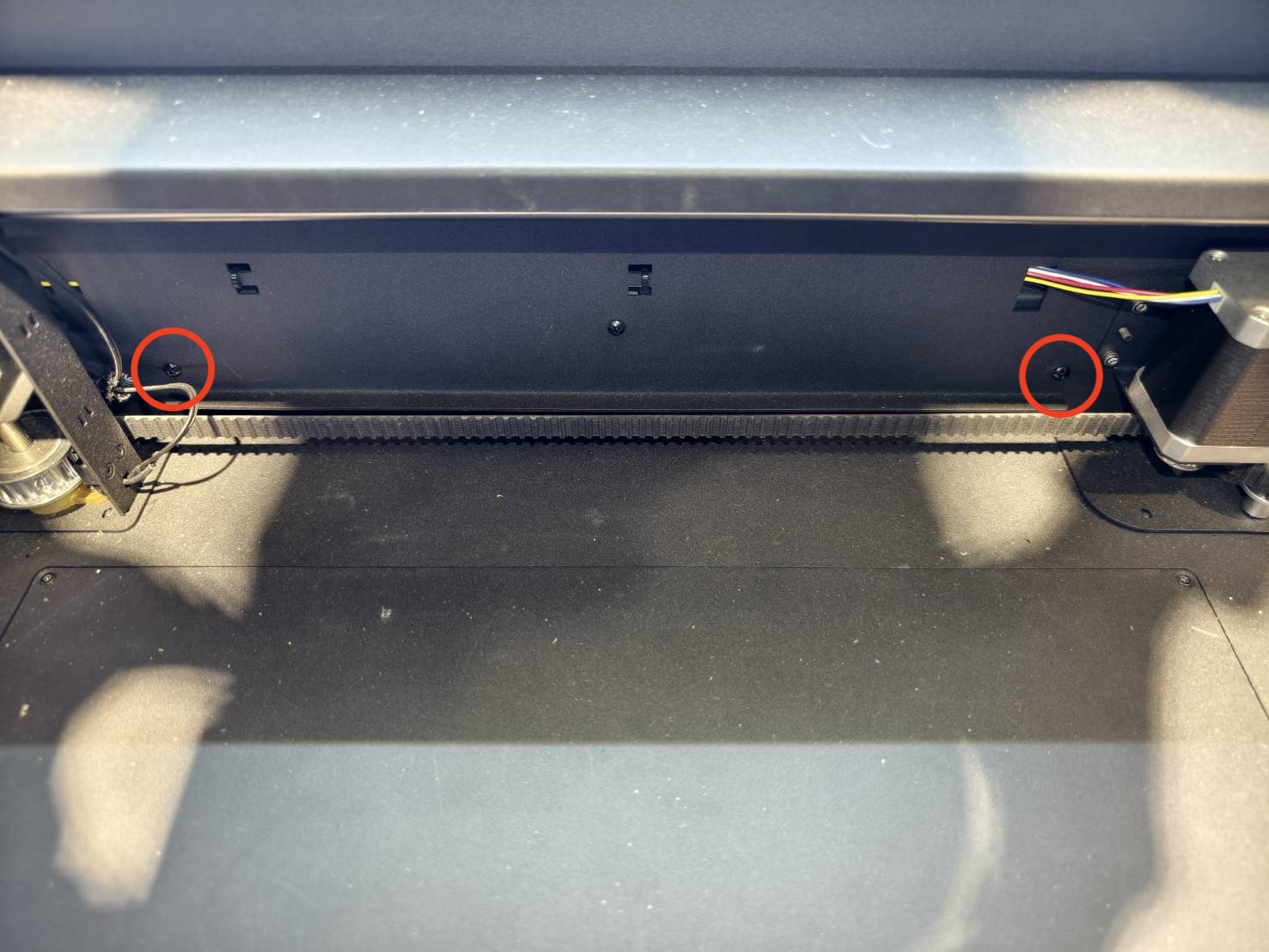

Retirez les deux vis situées à l'avant et à l'intérieur de la machine.
Veuillez conserver soigneusement le couvercle pour une utilisation ultérieure.

Étape 3

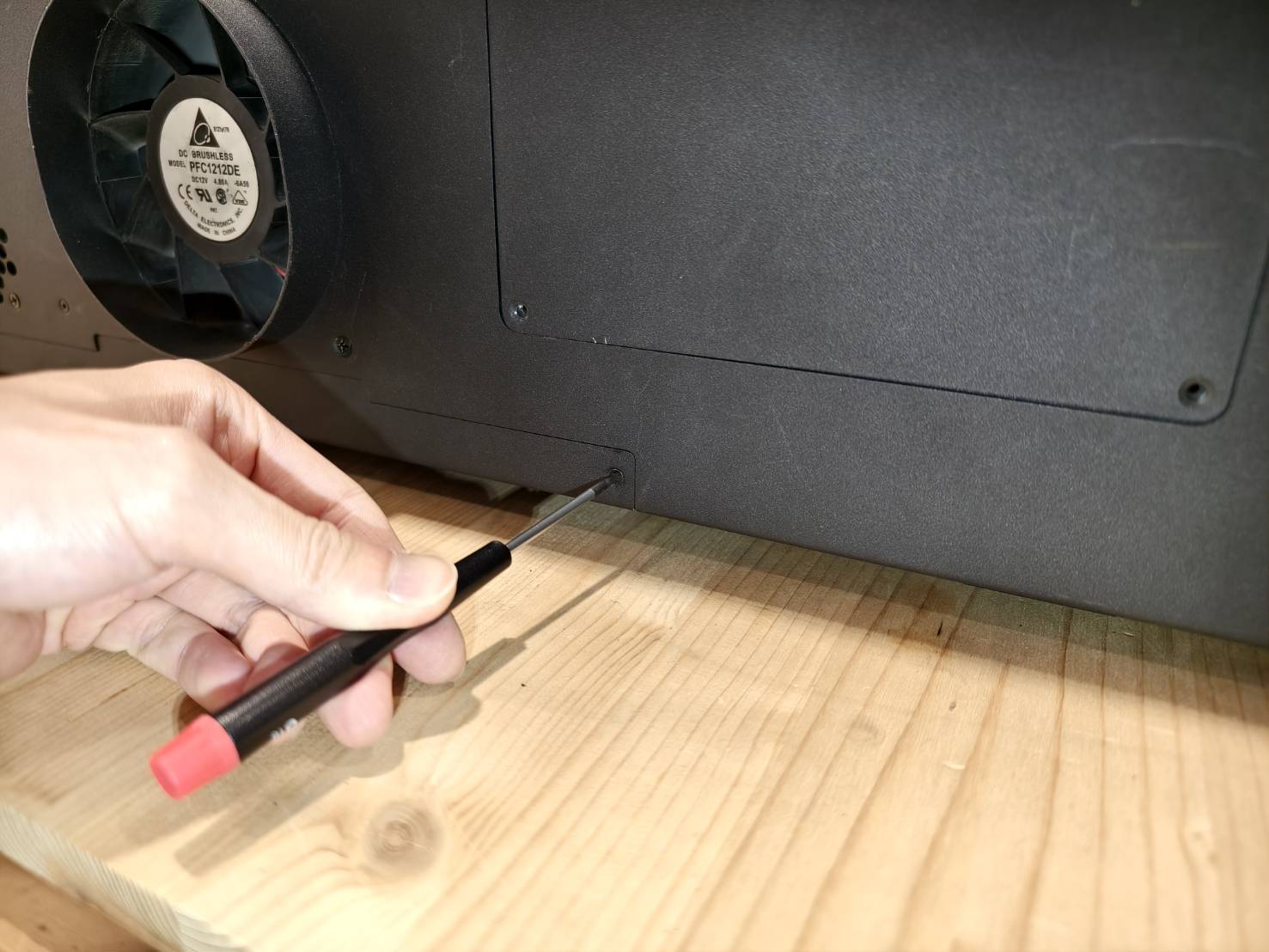

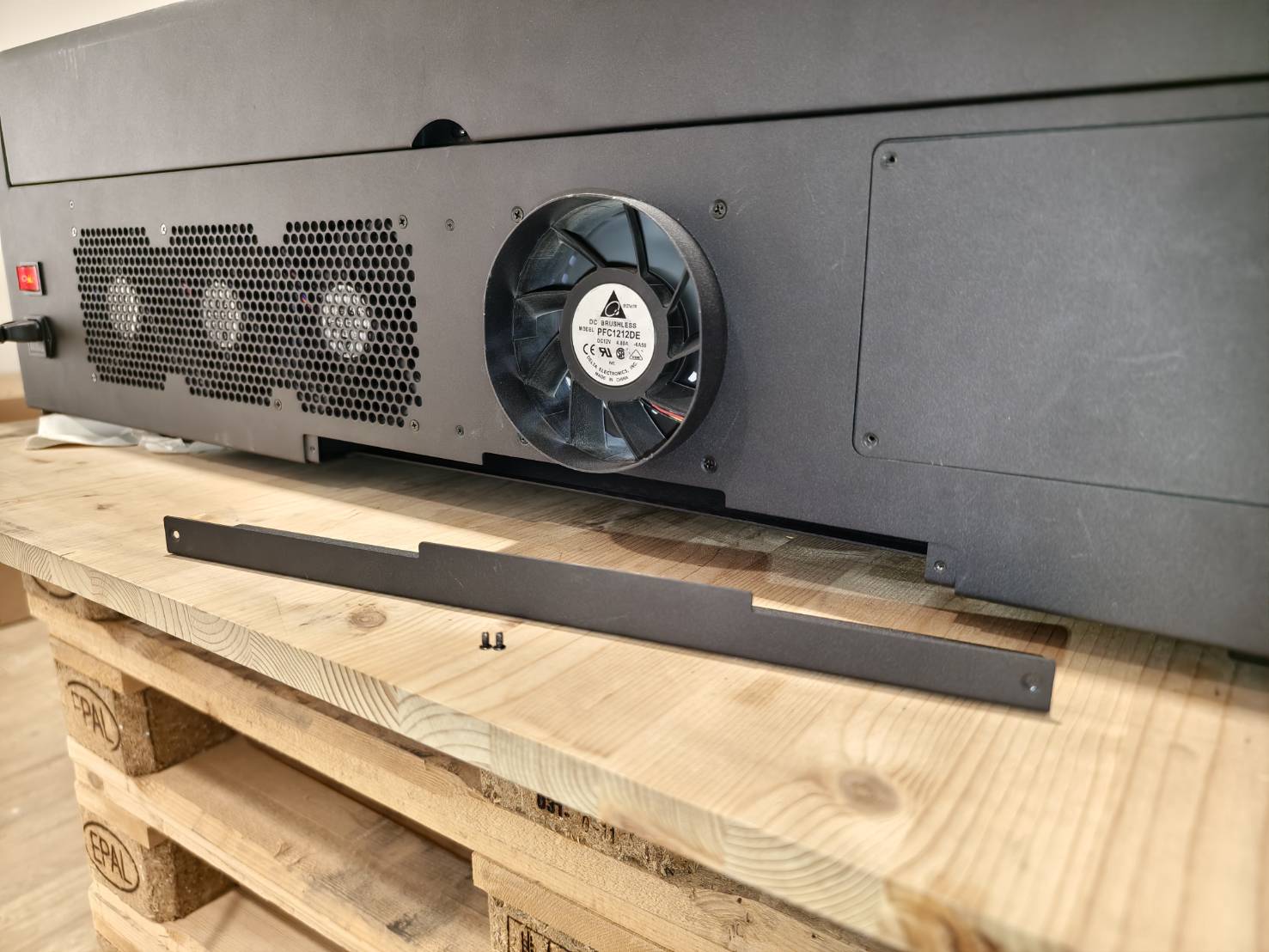

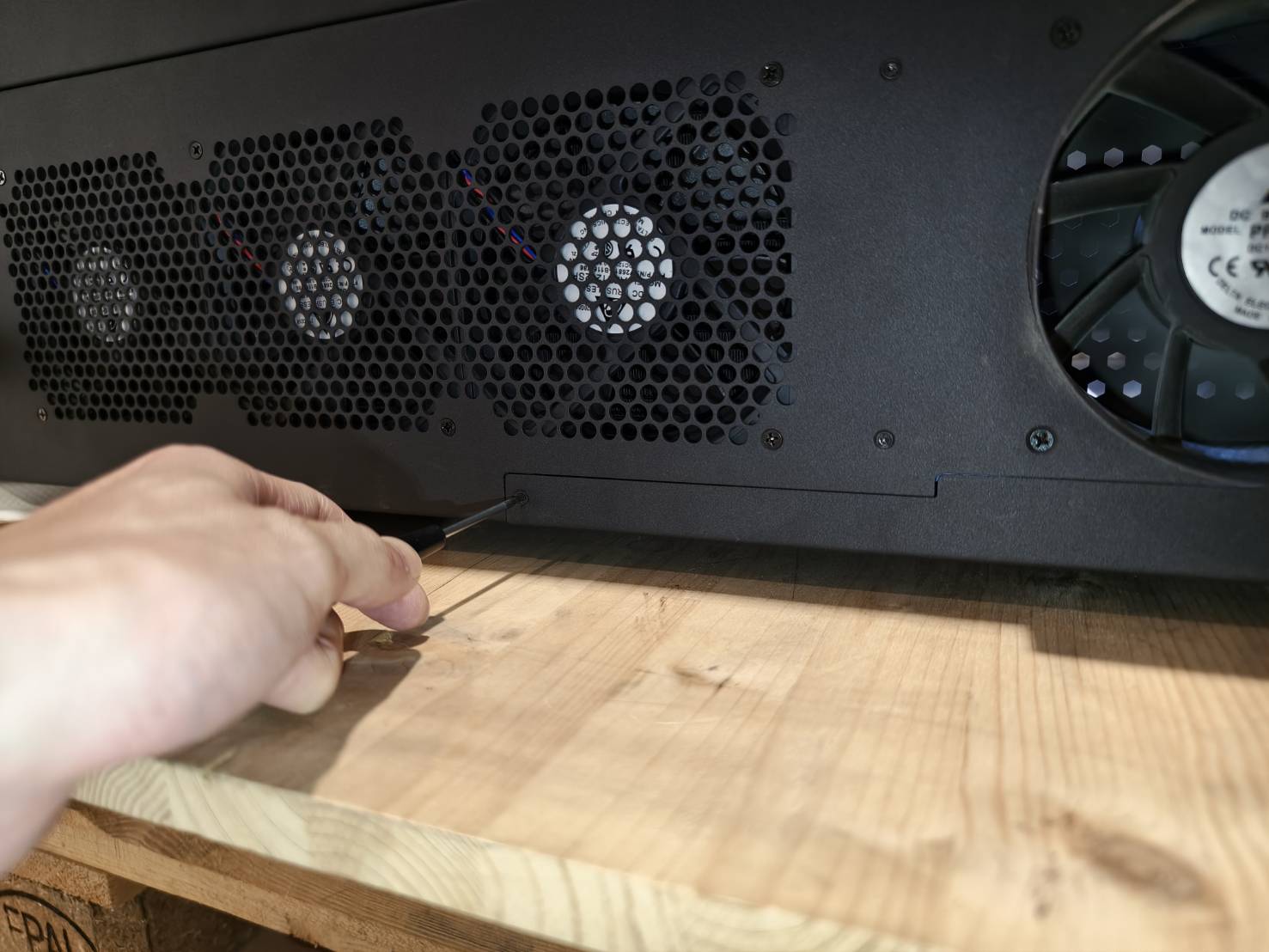

Retirez les deux vis à l'arrière de la machine.
Veuillez conserver soigneusement le couvercle pour une utilisation ultérieure.

Étape 4

Réarrangez le tuyau d'air comme illustré dans la vidéo ci-dessous.
(Le tuyau d'air doit d'abord être détaché, puis son trajet sera réorganisé avant d'être réattaché.)

Étape 5

Détachez la buse laser en tournant la bague.

Étape 6

Détachez la bague de l'extension de buse.
Fixez l'extension de buse à la machine à l'aide de la bague.

Étape 7

Remontez la buse avec la lentille.

• Assurez-vous que la lentille est dans la position par défaut.
• Vérifiez que le côté bombé de la lentille soit orienté vers le haut.
  (Astuce : pour identifier rapidement le côté bombé, il devrait refléter l'intégralité de votre visage lorsque vous le regardez.)
• Vérifiez que le tuyau d'air n'est pas plié.

Explication

Par défaut, la lentille de focalisation sera en haut avec une distance focale de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4 mm.

Déterminez l'ordre du mode de mise au point
Mode de mise au point : 4 mm (par défaut)		Mode de mise au point : 16 mm
Lentille		Bloc
Bloc		Lentille
Anneau		Anneau
Buse		Buse

Démonstration

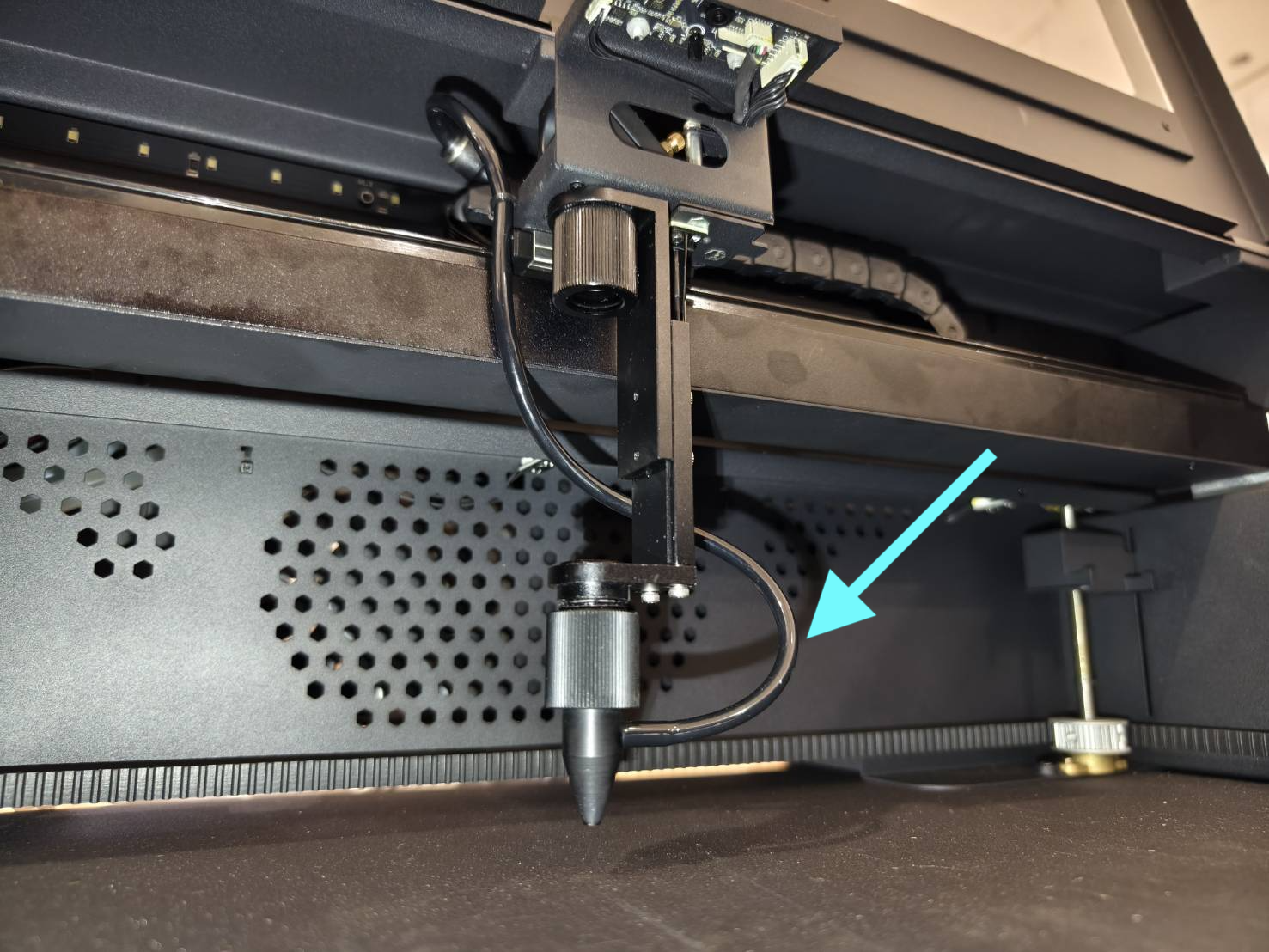

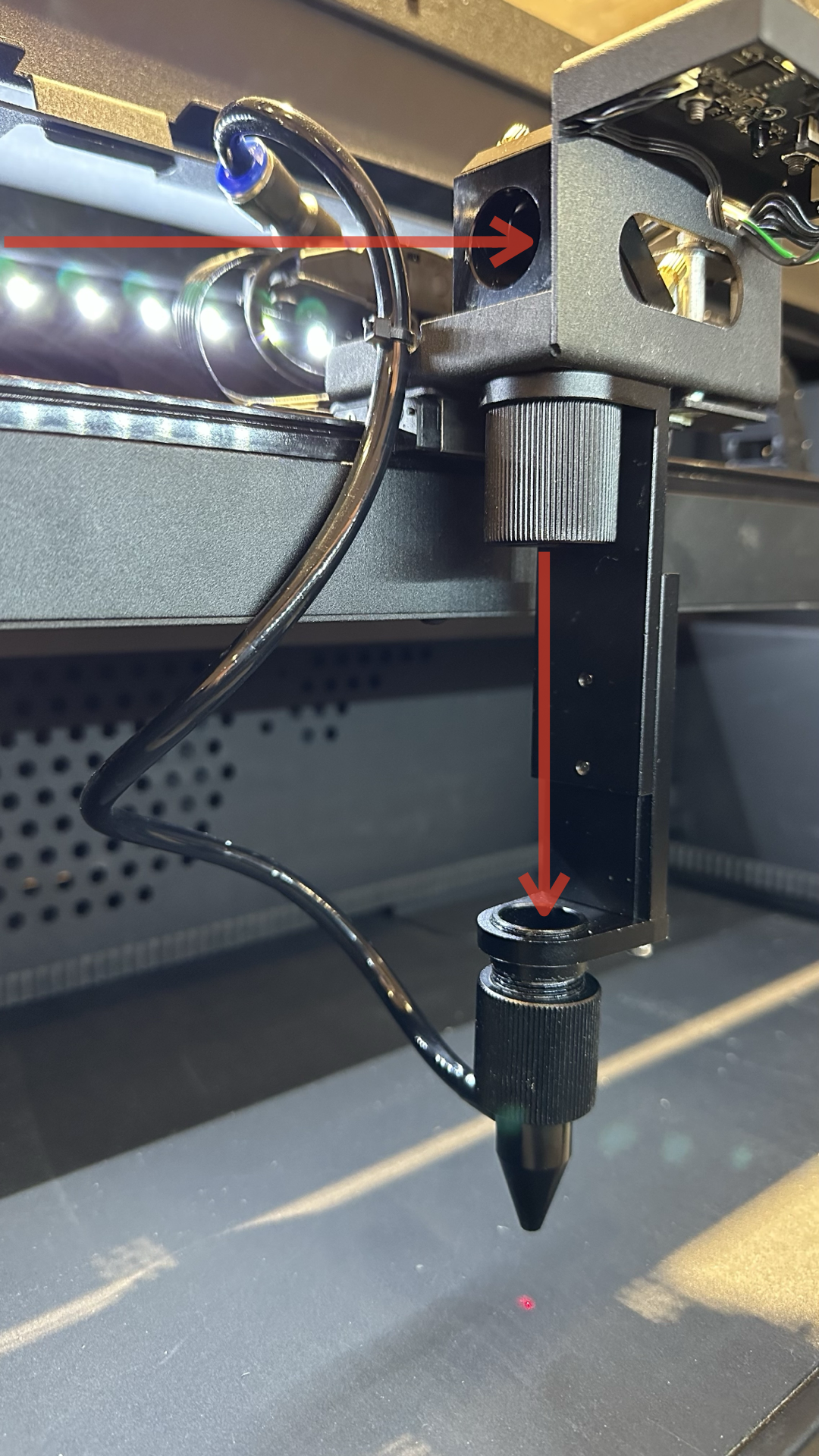

⚠️ Attention : Pour éviter tout dommage potentiel, veuillez ne pas placer le tube d'air dans le trajet du laser indiqué par la flèche rouge sur l'image ci-dessous.

⚠️ Attention : Veuillez également positionner le tuyau d'air sur le côté droit de la buse laser pour éviter des problèmes de retour à l'origine.

Étape 8

Activez la fonction de test du flux d'air sur le panneau de commande et déplacez manuellement la tête laser pour vérifier si le résultat est normal. Déplacez particulièrement la buse vers le côté gauche, car le tuyau d'air risque de heurter le côté de la machine et de se plier.

Étape 9

Accédez aux "Paramètres matériels" pour choisir le mode de mise au point par défaut.
Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Sélectionnez "Mise au point rapprochée" (Par défaut)

Étape 10

La hauteur de la buse peut être ajustée à l'aide des vis moletées sur le côté.

Étape 11

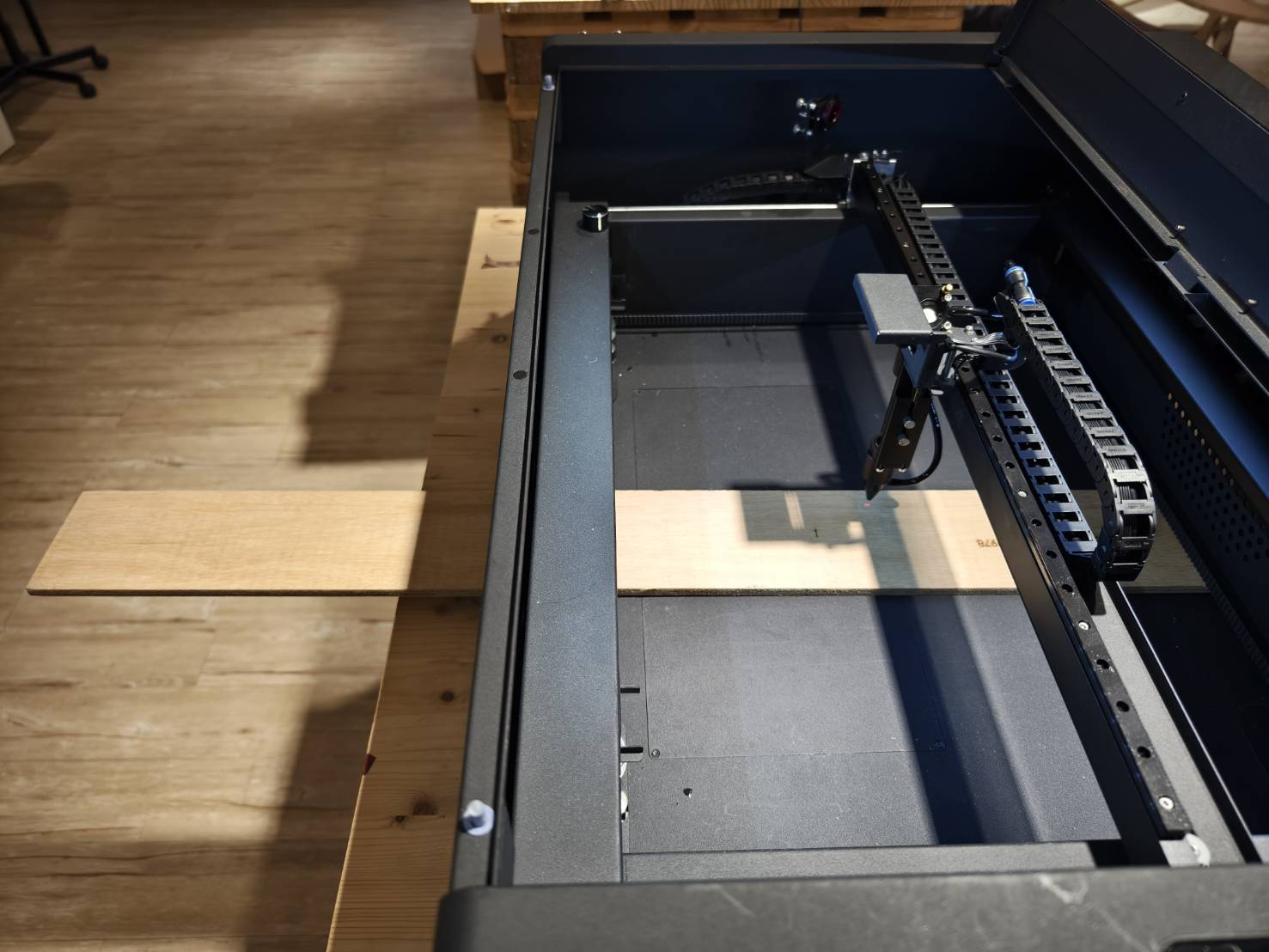

Vous pouvez maintenant placer une pièce de matériau plus longue dans la machine.

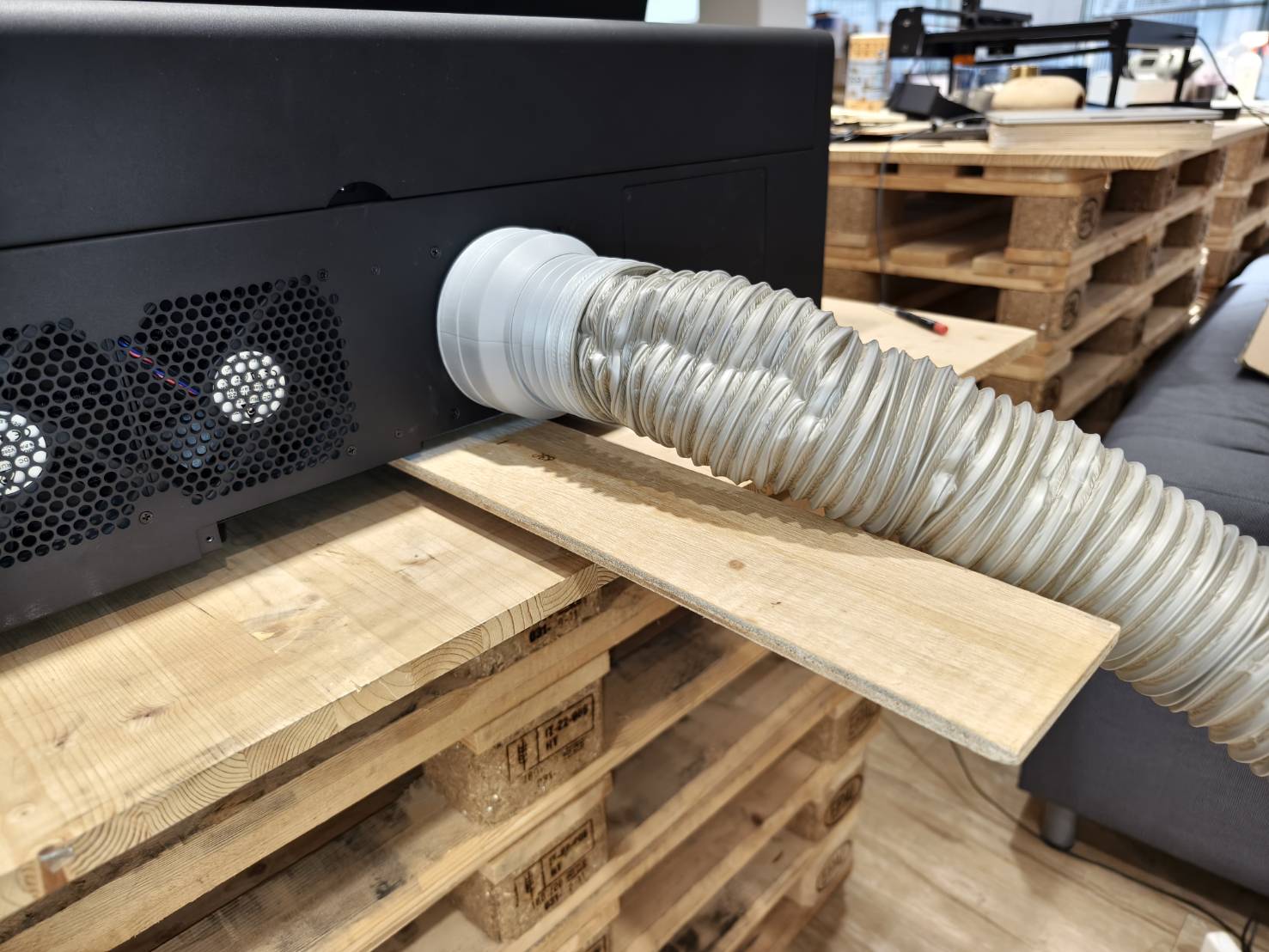

Assurez-vous que le tuyau d'évacuation ne bloque pas l'arrière du matériau.

Étape 12

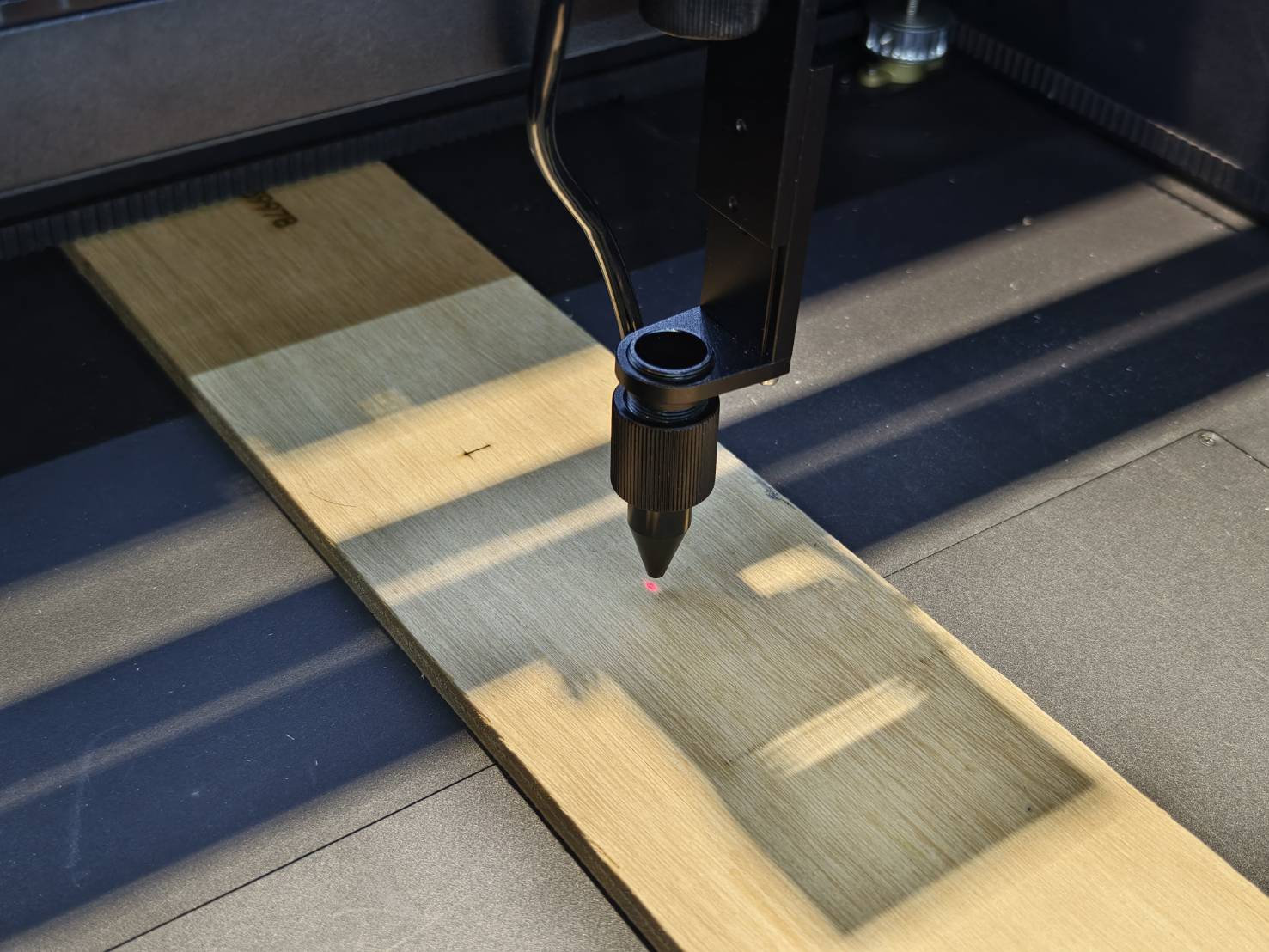

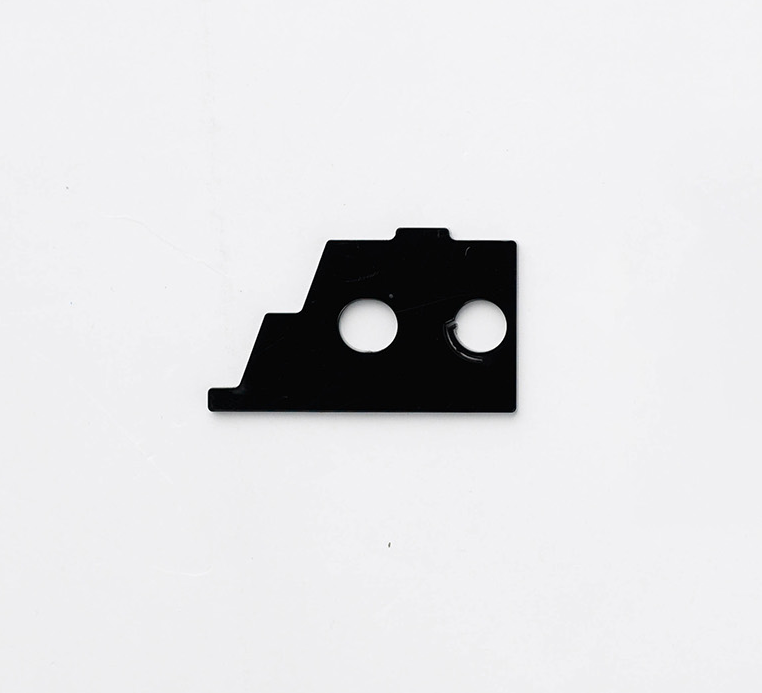

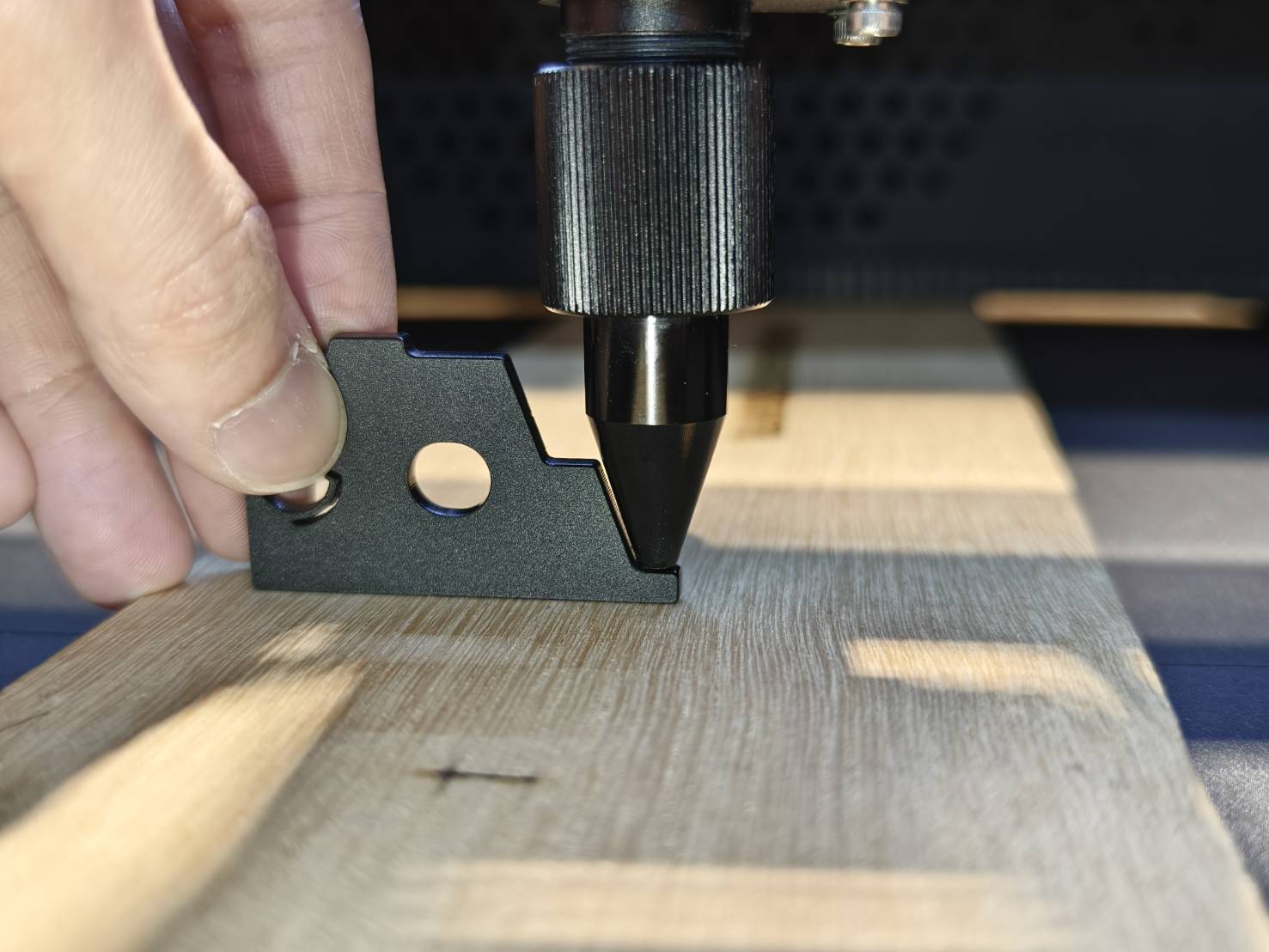

Effectuez la mise au point manuelle à l'aide de l'outil. L'extrémité de l'outil a une épaisseur de 4 mm, et nous l'utiliserons pour faire la mise au point. (Si vous avez perdu votre outil, vous pouvez utiliser les instructions pour en fabriquer un nouveau vous-même.)

Étape 13

Déplacez la tête laser vers la zone que vous souhaitez graver ou découper, puis fermez la porte.

Étape 14

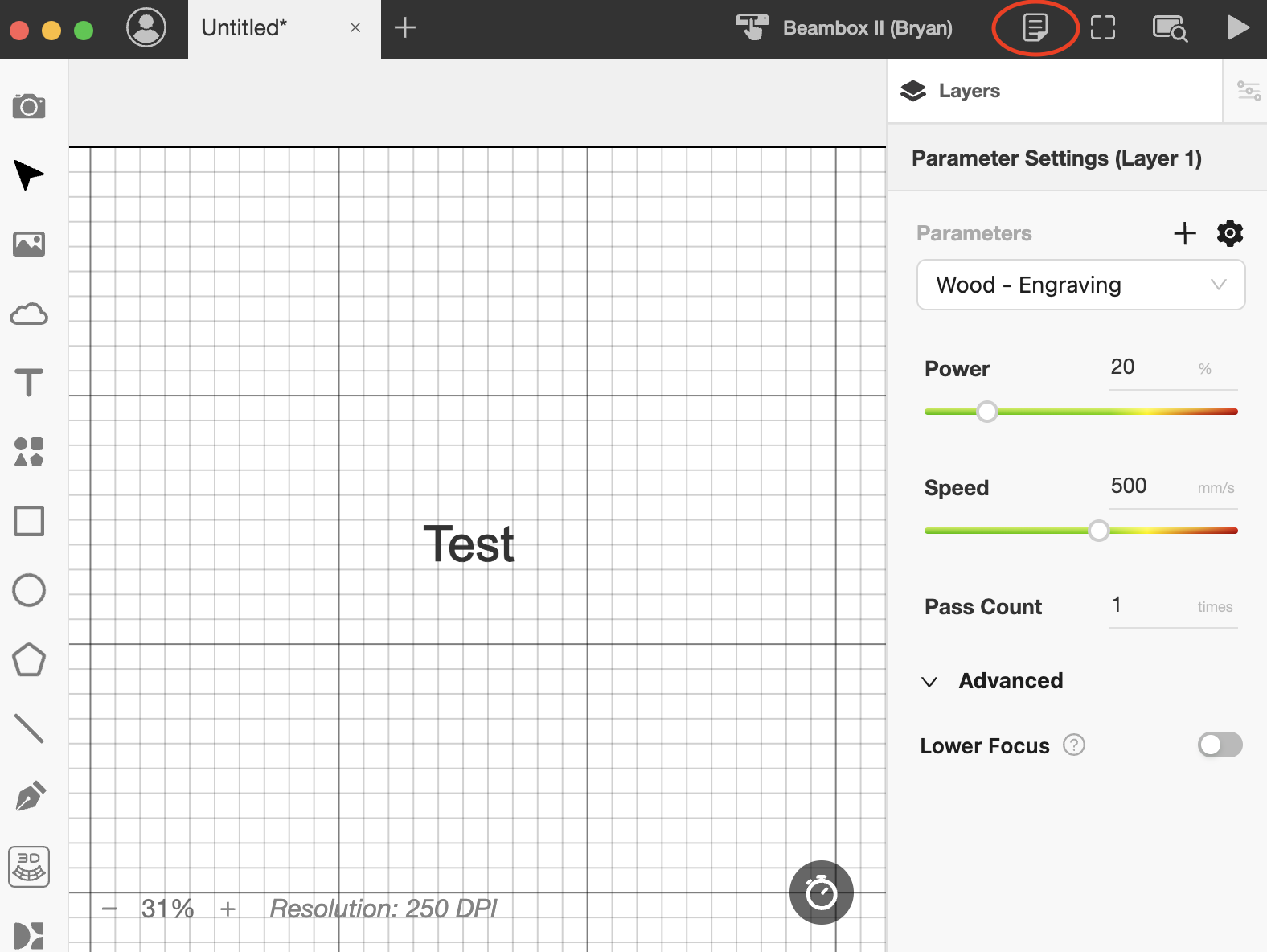

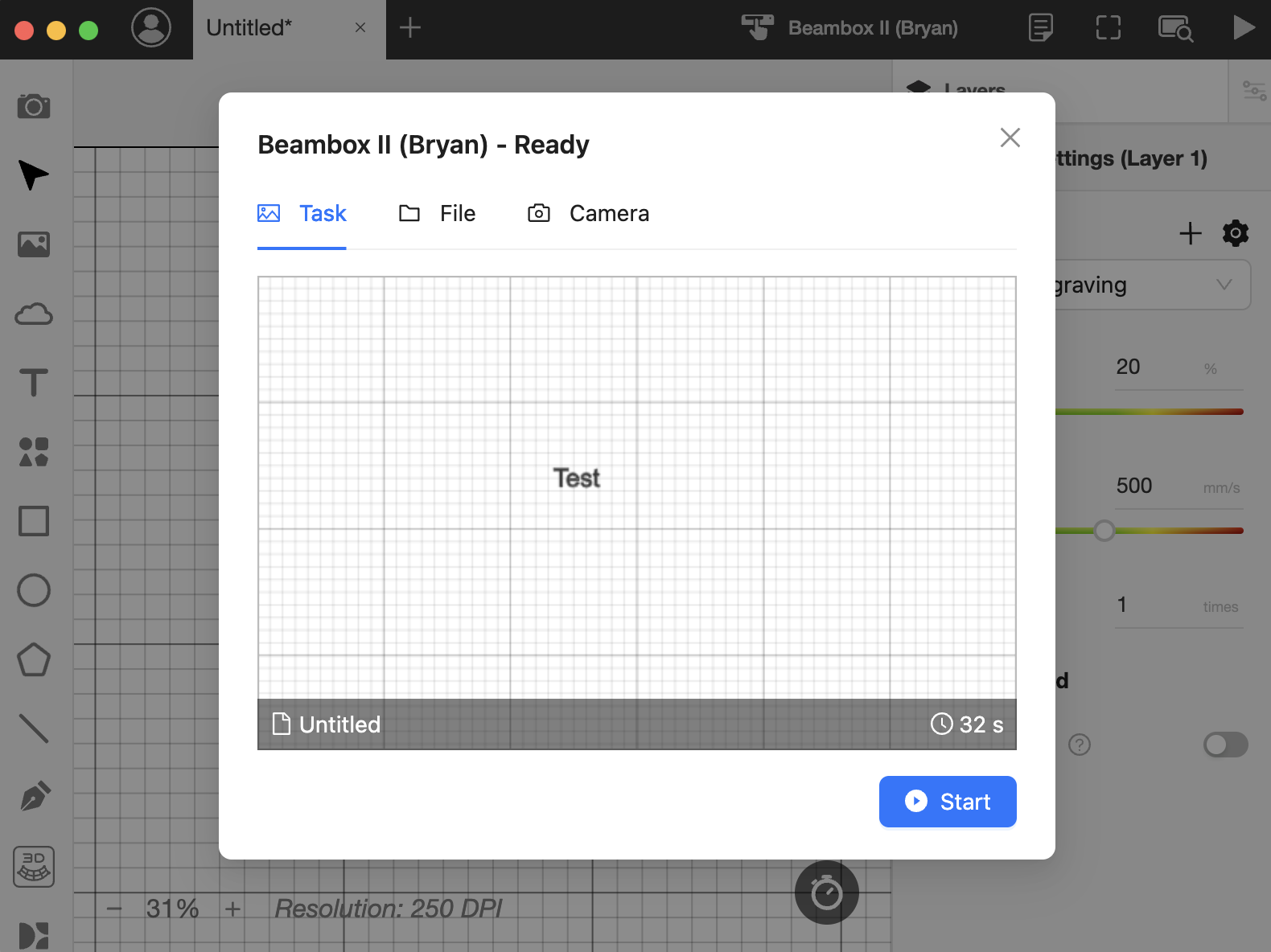

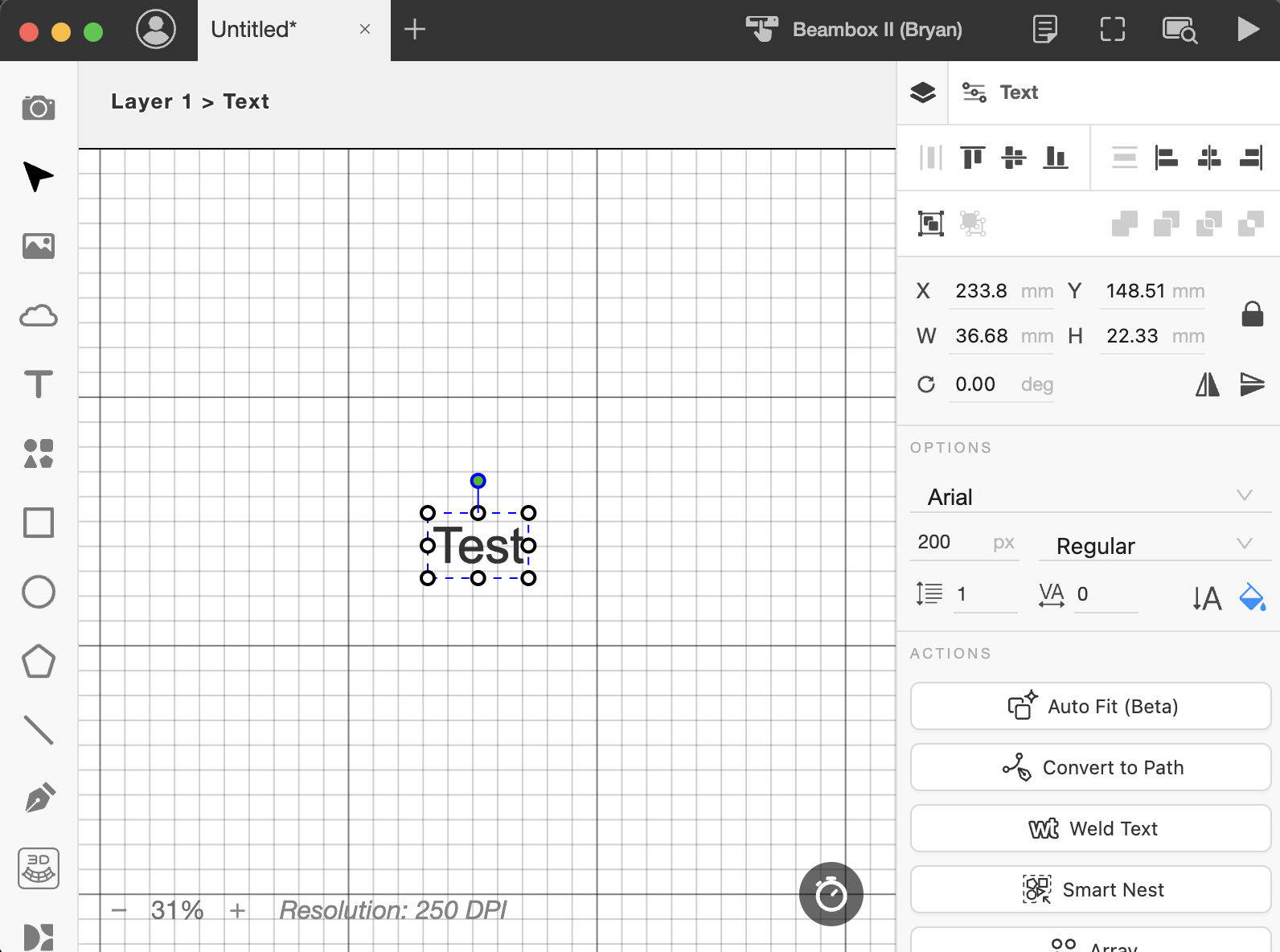

• Lancez Beam Studio et importez ou créez un fichier.

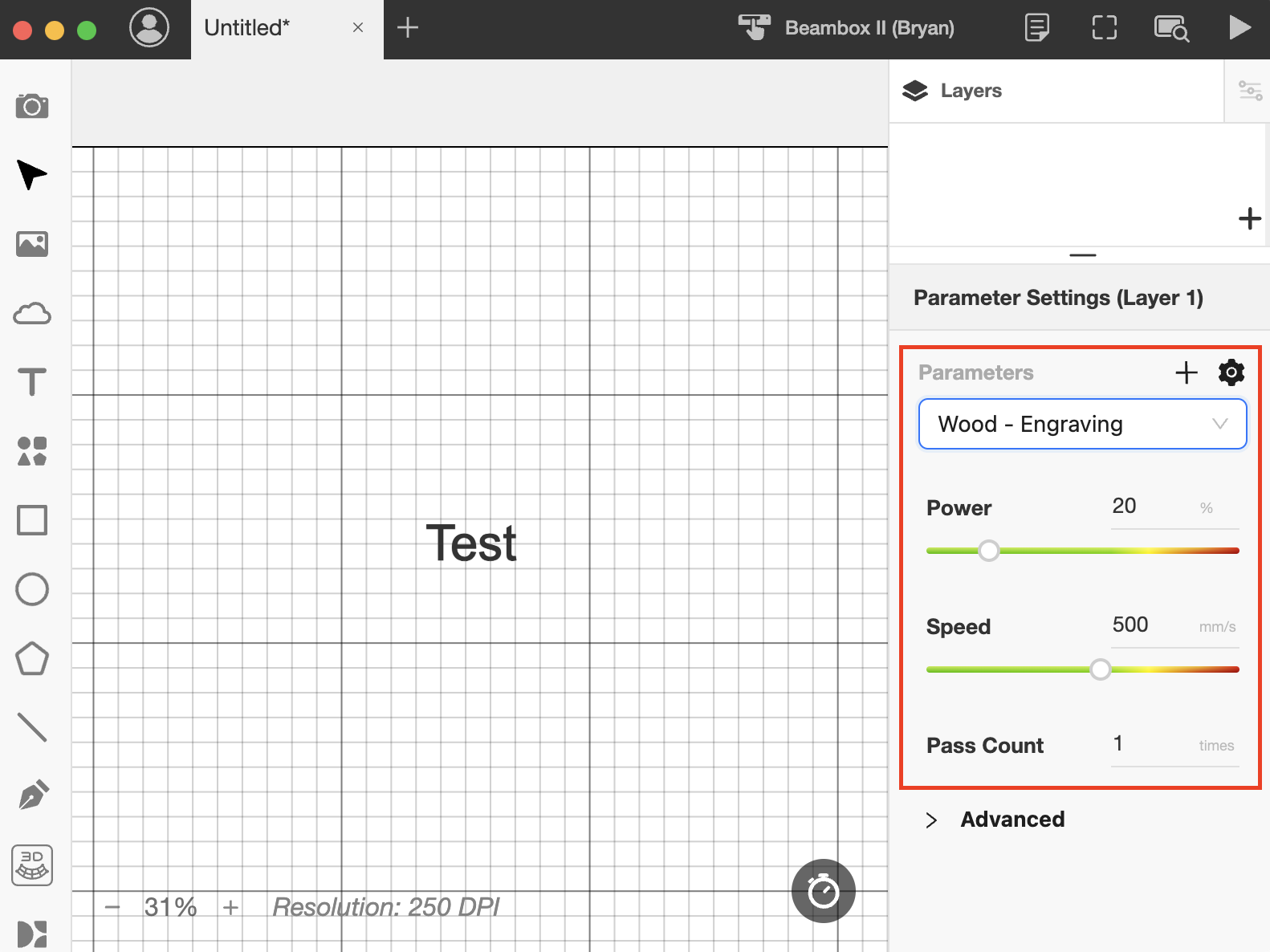

• Définissez les paramètres appropriés en fonction de votre matériau.

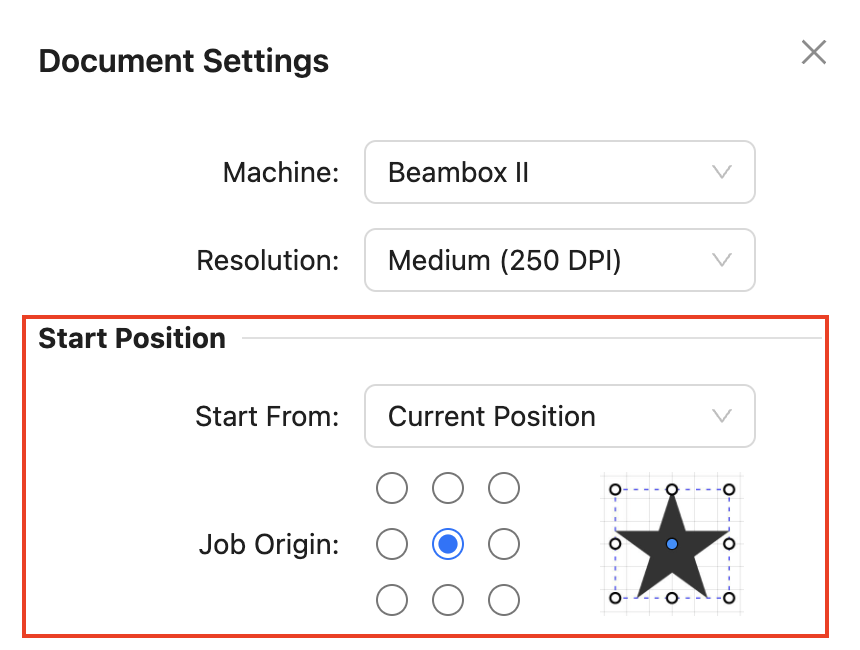

• Dans les paramètres du document, activez la position actuelle comme position de départ.




• Lancez la tâche.


Étape 14

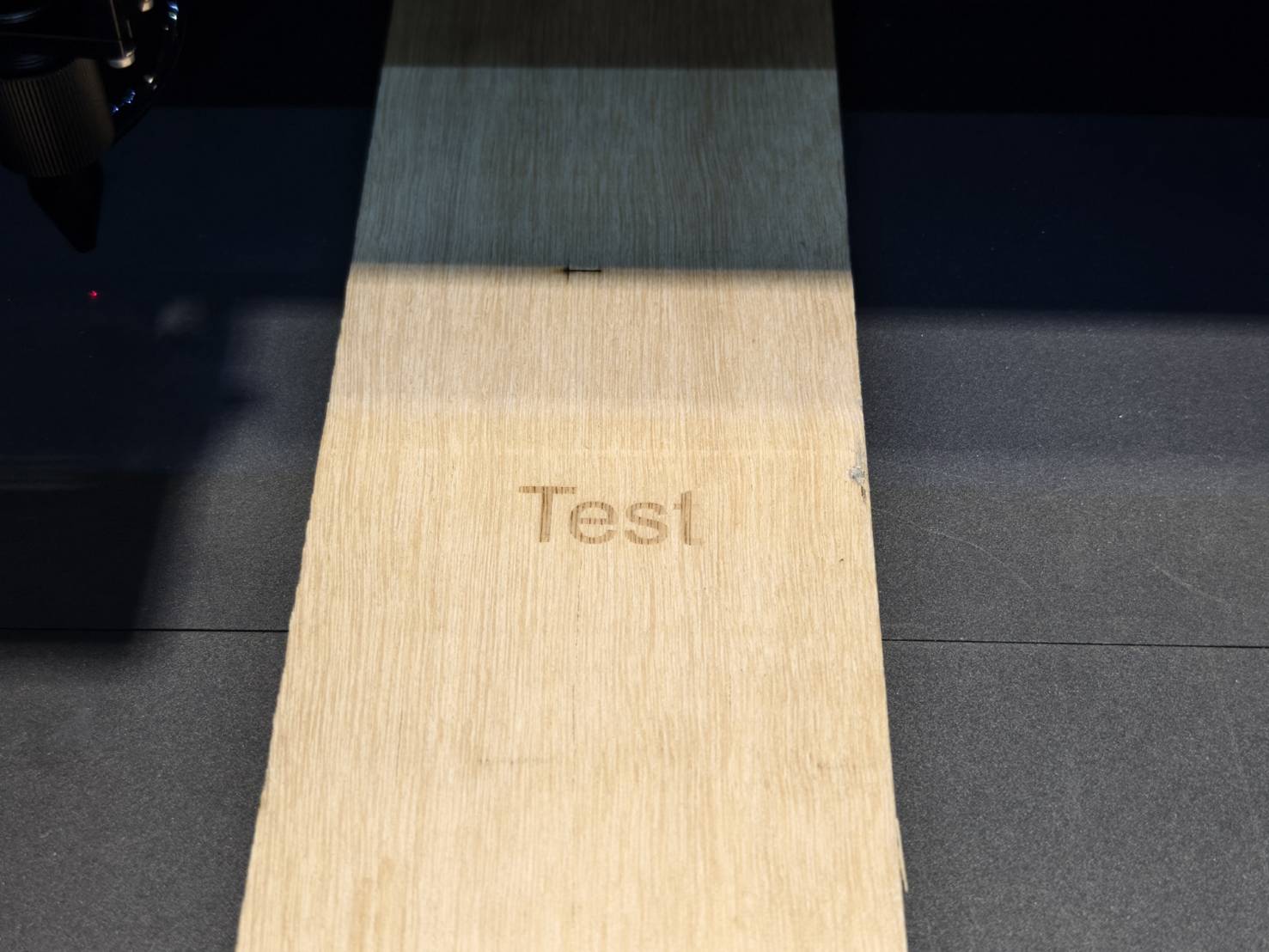

Vérifiez le résultat.

#FIN
