Le rotary n'est compatible qu'avec les lentilles de champ de 110 mm et 150 mm.

Step 1

Sortez le câble de connexion de la boîte d'emballage. Lorsque la machine est hors tension, insérez une extrémité dans le côté gauche de la machine.

Après avoir connecté l'autre extrémité au dispositif rotatif, allumez le Promark.

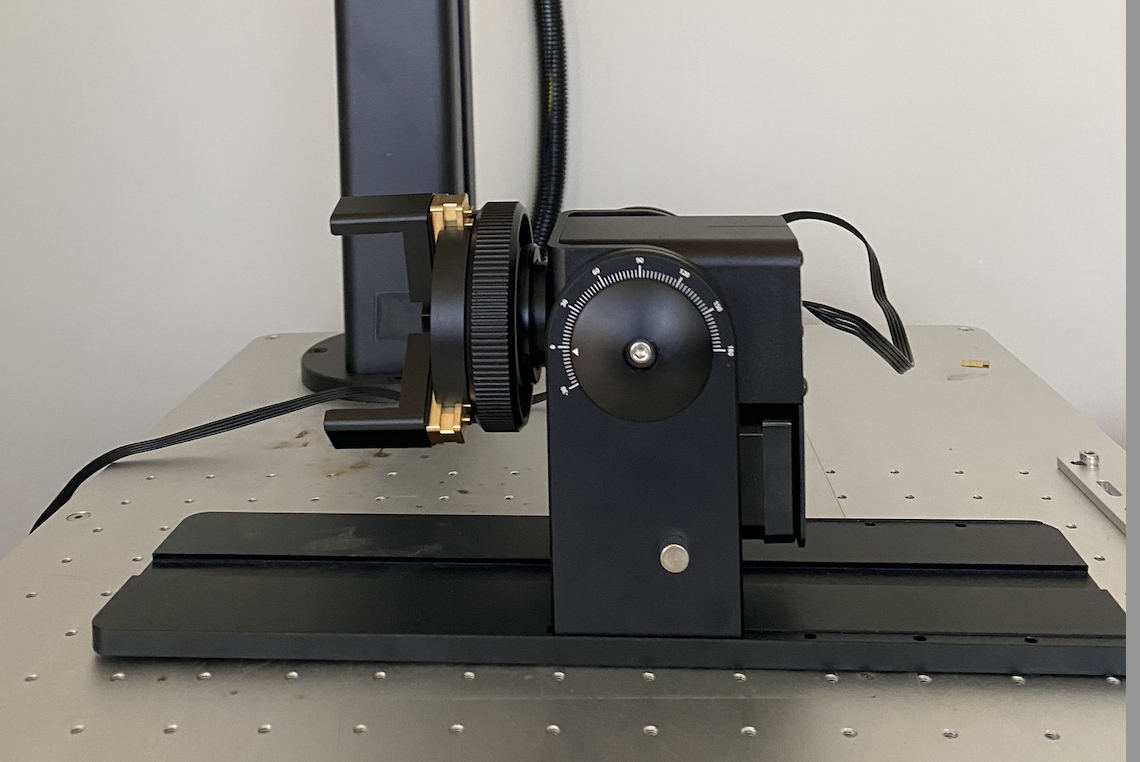

Mandrin rotatif en position normale.

截圖 2025-03-27 11.40.04.png

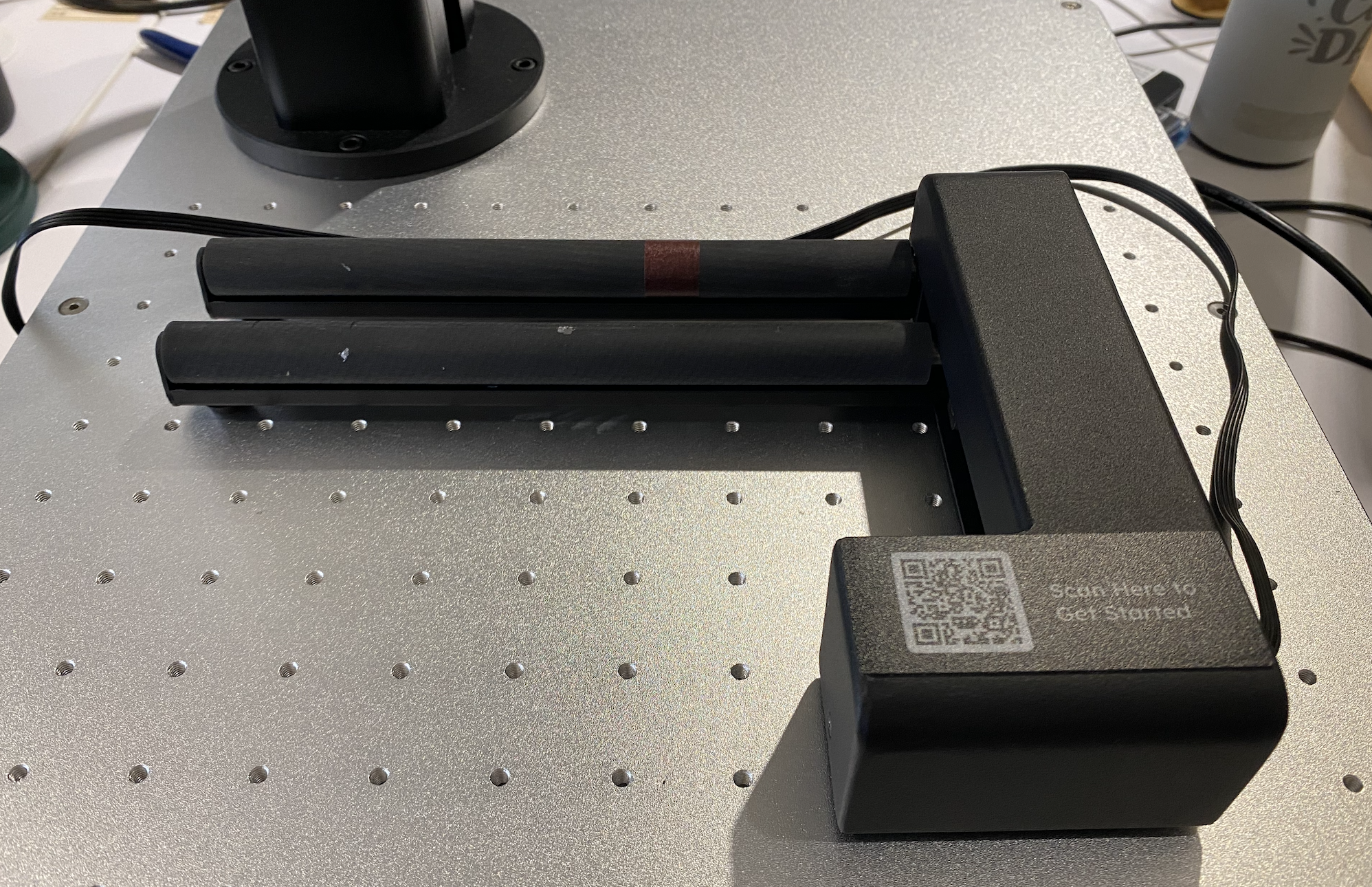

Rouleau en position normale.

截圖 2025-03-27 11.38.02.png

Remarque : Si vous devez le retourner vers la gauche, activez la fonction 'Miroir' dans les paramètres du dispositif rotatif. Sinon, des erreurs de fractionnement d'image peuvent survenir.

Étape 2

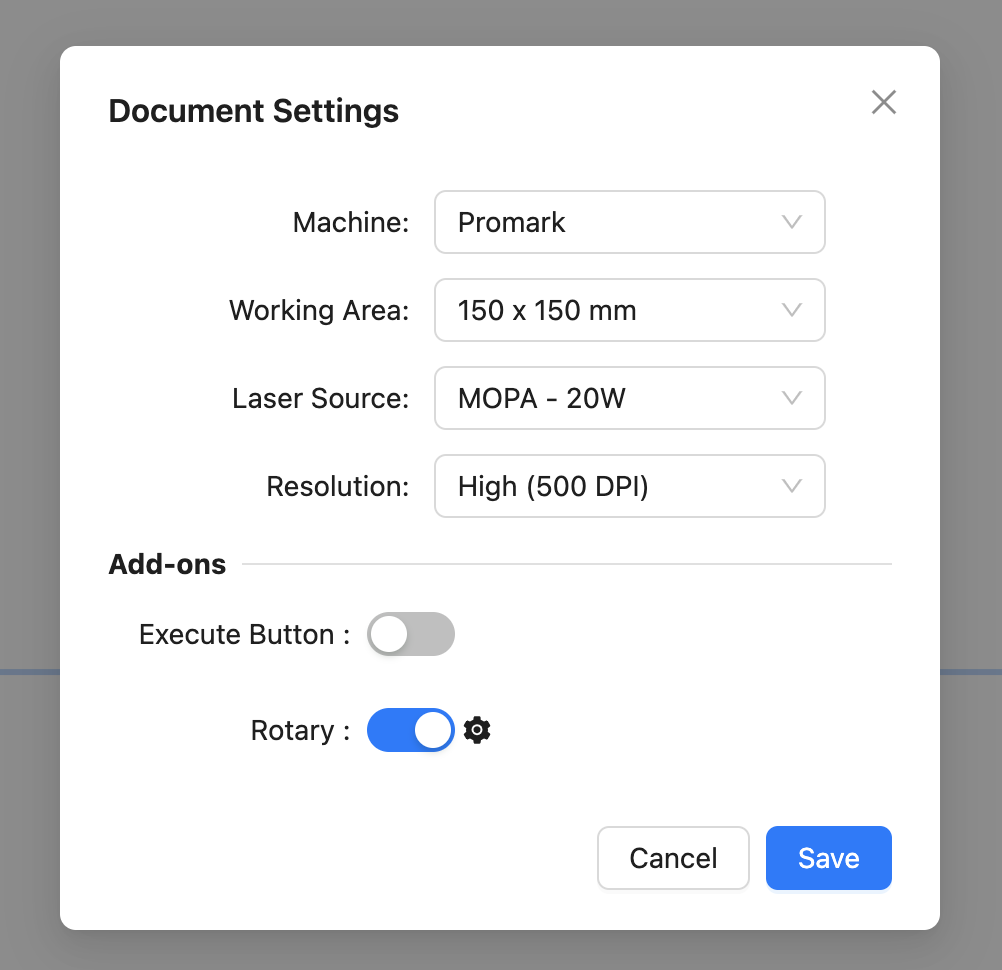

Accédez aux paramètres du document pour activer le dispositif rotatif, puis cliquez sur l'icône d'engrenage à droite pour accéder aux paramètres du dispositif rotatif.

截圖 2025-03-26 16.53.05.png

Étape 3

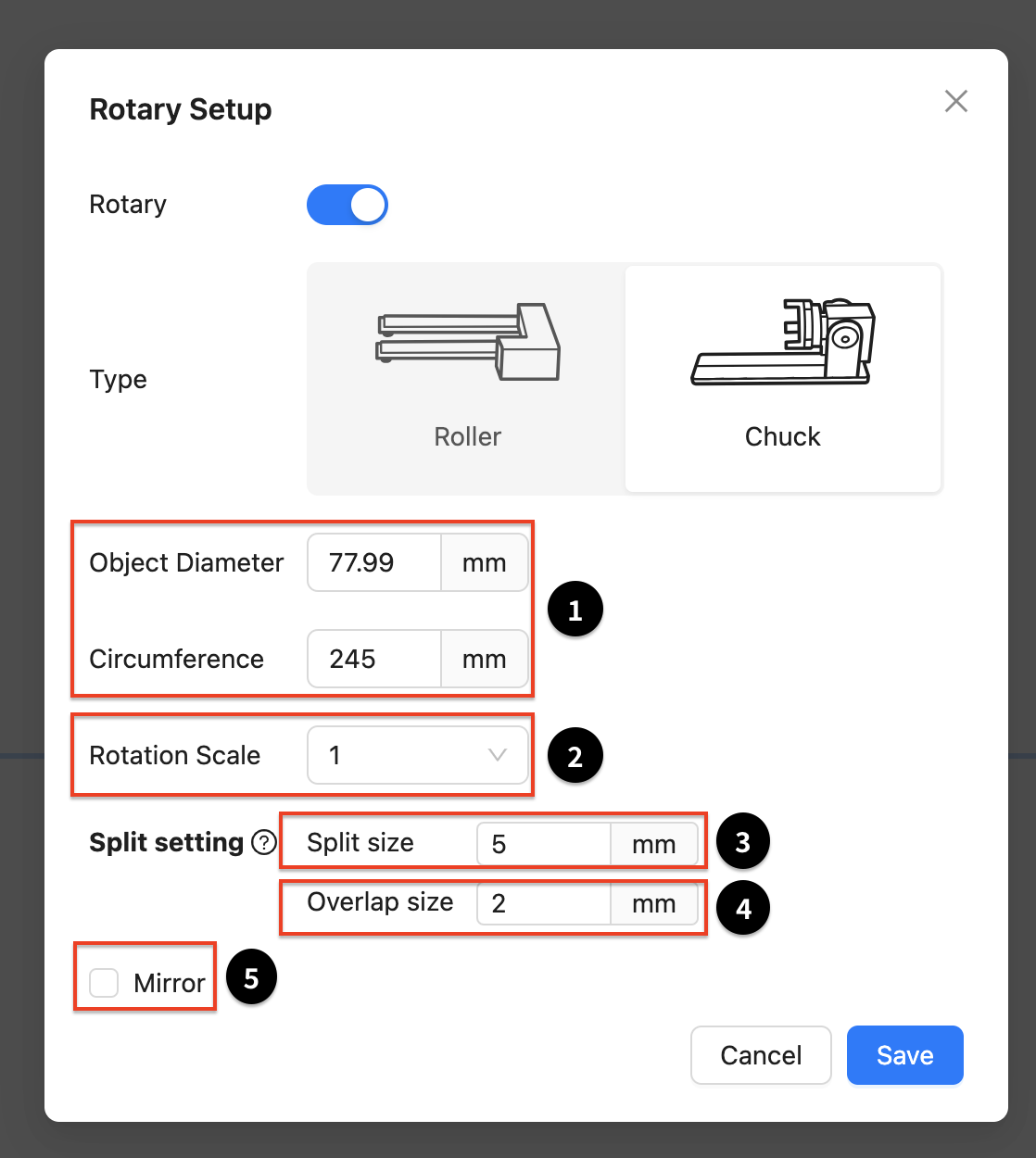

Sélectionnez le dispositif rotatif que vous utilisez, puis configurez ses paramètres.

1. Entrez la circonférence ou le diamètre de l'objet (mandrin uniquement).

2. Ajustez le rapport de rotation pour le fonctionnement de l'axe rotatif.

3. Taille de fractionnement : La longueur unitaire de chaque section de gravure dans l'image.

4. Taille de chevauchement : La longueur de chevauchement entre chaque section.

5. Si l'axe rotatif est retourné vers la gauche, la fonction miroir doit être activée.

Circonférence

Si la circonférence saisie est supérieure à celle de l'objet réel, cela peut entraîner un chevauchement de la zone de gravure, pouvant résulter en une coloration inégale.
Si la circonférence saisie est inférieure à celle de l'objet réel, cela peut créer des espaces entre les sections du motif.

Lors de l'utilisation du mandrin, si l'objet est conique, il est recommandé de saisir la circonférence moyenne de la zone de gravure.

Taille de fractionnement

Lors de l'utilisation du dispositif rotatif Promark, l'image sera divisée en plusieurs sections. Chaque tranche sera marquée séquentiellement sur l'objet ; puis, le dispositif rotatif tournera pour marquer la tranche suivante, continuant ainsi jusqu'à ce que l'image entière soit marquée.

La taille de chaque section est déterminée par le réglage de la taille de division.

Si votre objet a une forme conique ou irrégulière, l'utilisation d'une taille de segment plus petite peut réduire les écarts ou les désalignements entre les sections.

Une taille de fractionnement plus grande peut réduire le temps d'exécution, mais peut affecter le résultat de la gravure en raison d'une plus grande variation de la distance focale sur une seule unité de longueur.

Taille de chevauchement

Pour minimiser les écarts potentiels entre les sections, vous pouvez définir un chevauchement fixe à la fin de chaque section.

Attention cependant, un chevauchement trop important peut provoquer une surchauffe des zones de chevauchement du matériau, entraînant l'apparition d'une ligne horizontale visible.

＊Le rotary Promark ne prend en charge que la gravure dans la direction X.
