2-4 Calibrage de la caméra

⚠︎ Avant de commencer, veuillez vous assurer que votre Beam Studio et le firmware HEXA RF sont mis à jour vers les dernières versions.

Description

Cet article vous guidera à travers le processus de calibrage de la caméra.



Quand le calibrage de la caméra est requis
1. Lors de la première utilisation de la machine.
2. Après avoir déplacé la machine.
3. Lorsqu'il y a un écart entre l'aperçu de la caméra et la position de gravure réelle.

Remarque :
Le calibrage de la caméra est requis avant d'utiliser la fonction d'aperçu de la caméra pour la première fois après le déballage.

Étape 1 - Vérifier les versions du logiciel et du firmware

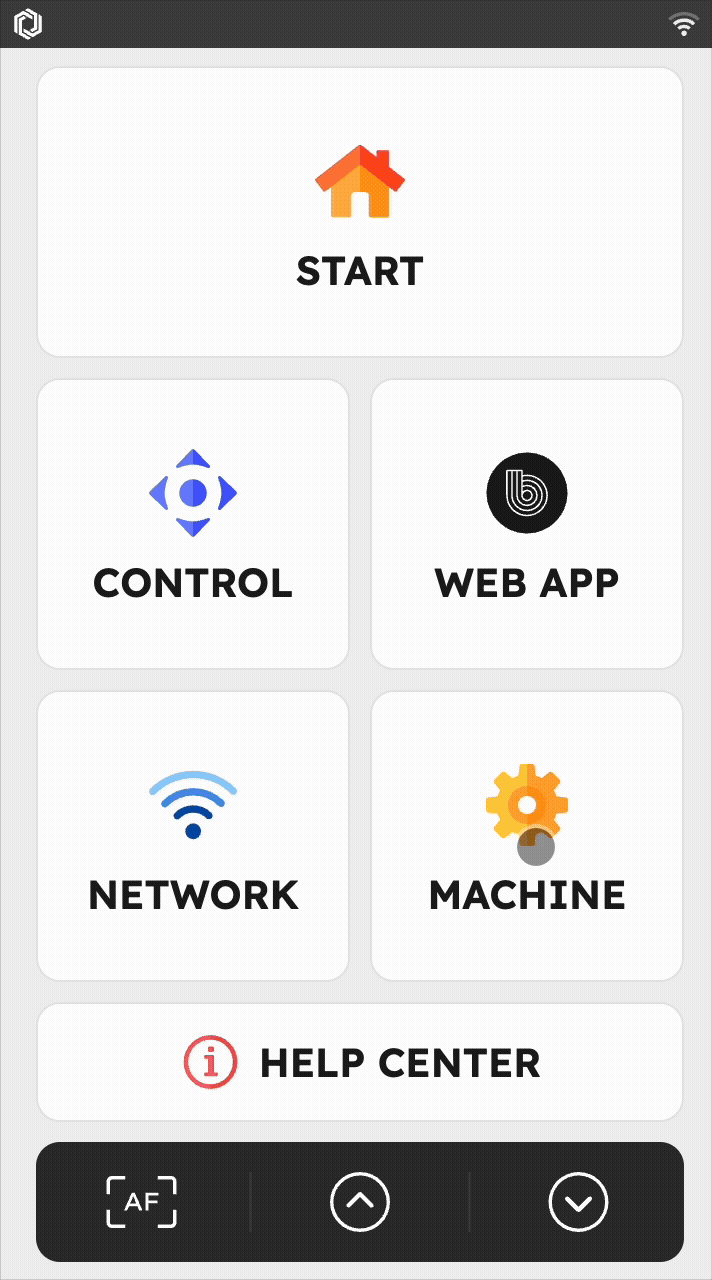

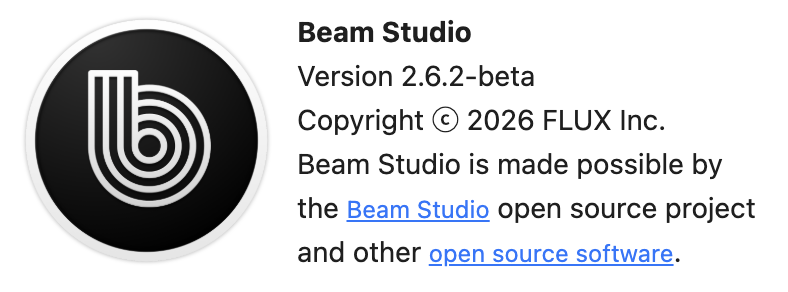

Version du logiciel requise : Beam Studio 2.6.2 ou ultérieure

Version du firmware requise : 6.2.2 ou ultérieure

Étape 2 - Préparer le matériel

Matériel requis (à fournir) :
Papier blanc A4 ou panneau de couleur claire de taille similaire

Étape 3 - Démarrer le calibrage de la caméra

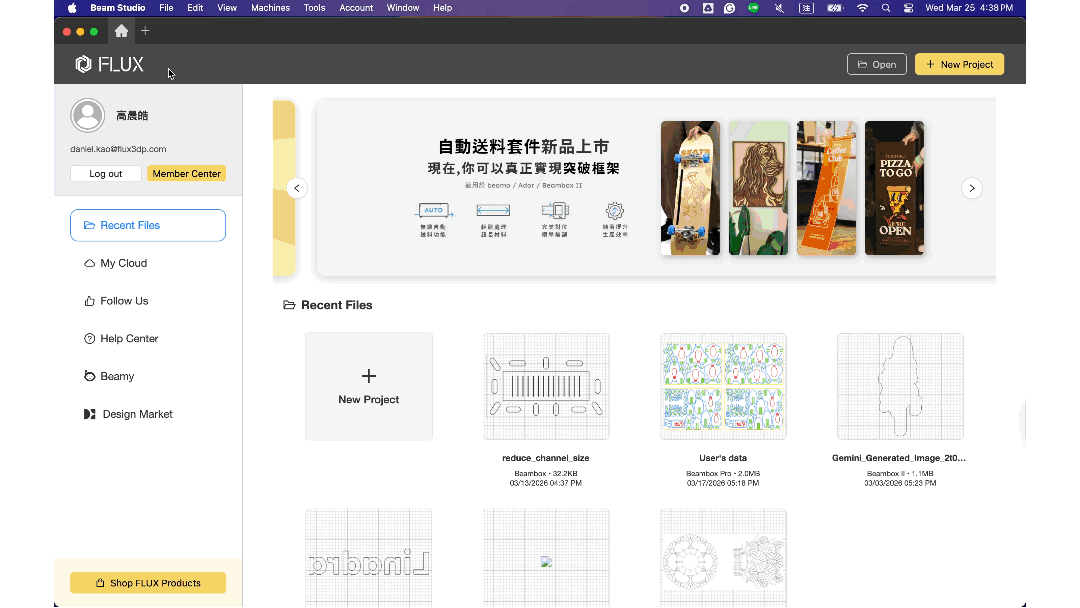

Créez un nouveau projet, sélectionnez la machine à calibrer, puis cliquez sur « Calibrage » > « Calibrage de la caméra »

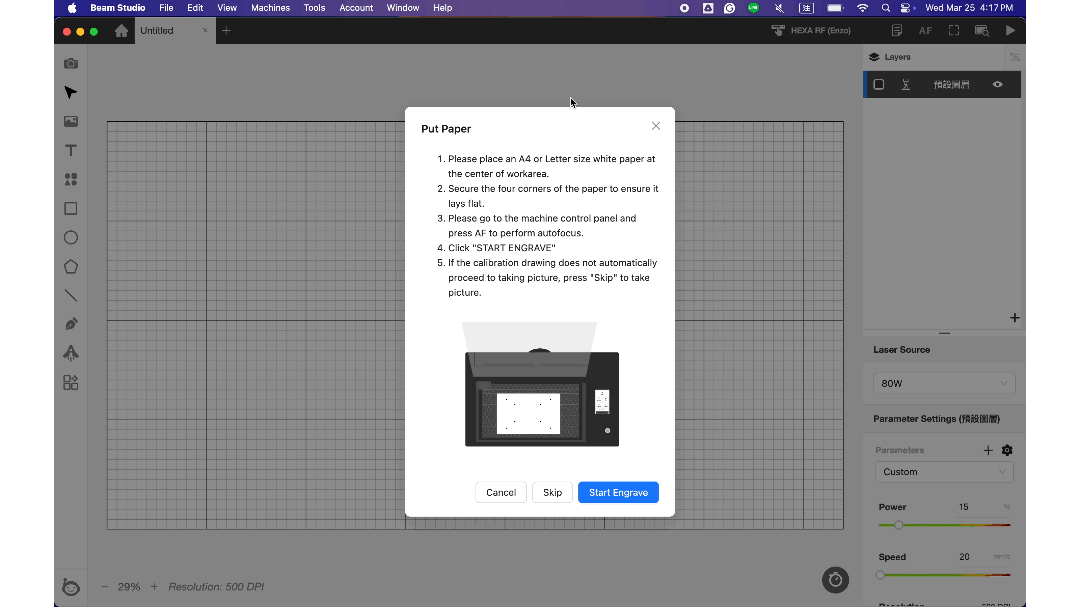

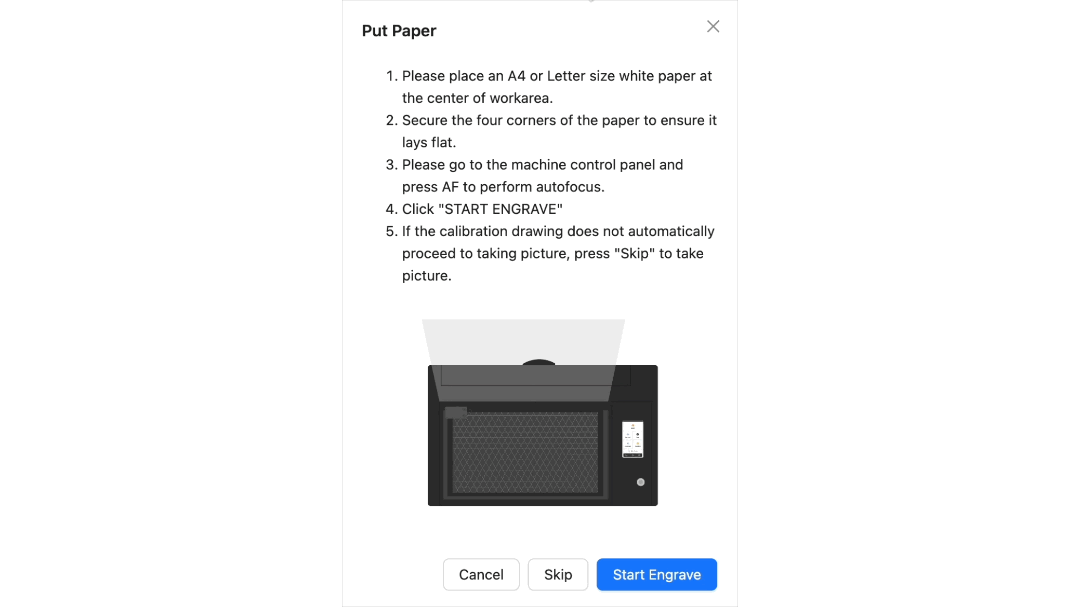

Étape 4 - Placer le papier blanc

Placez une feuille de papier blanc A4 propre au centre de la zone de travail et fixez les quatre coins avec du ruban adhésif.

Étape 5 - Traçage du motif de calibrage

Cliquez pour commencer le traçage du motif de calibrage

Étape 6 - Alignement des repères

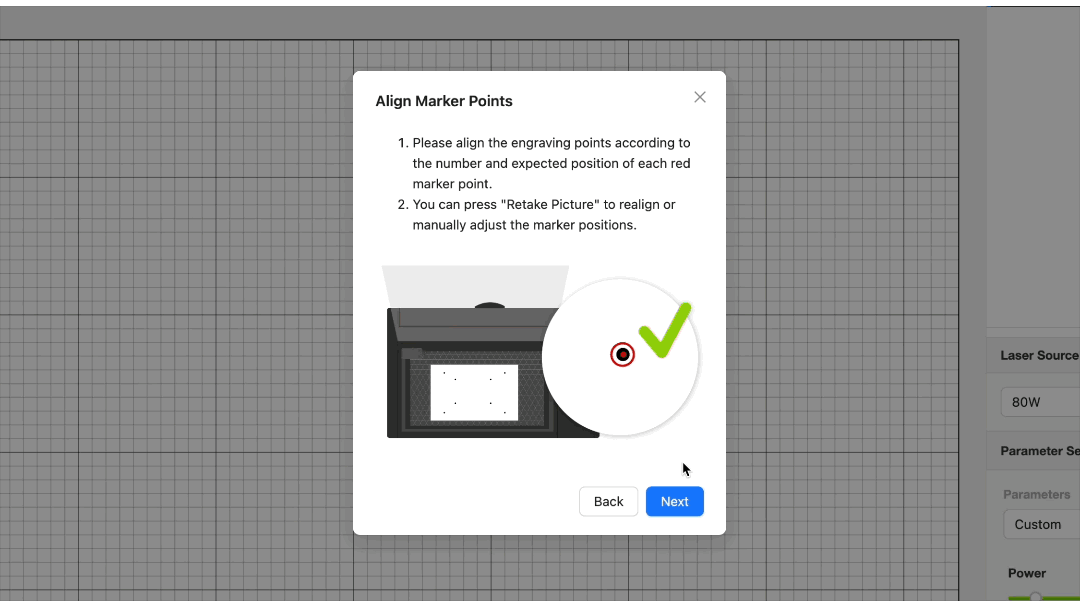

Vous pouvez effectuer un zoom avant/arrière et ajuster l'exposition de l'image pour vérifier et déplacer les points de repère rouges afin qu'ils se superposent parfaitement aux huit points imprimés

Si les repères apparaissent comme indiqué ci-dessous et ne sont pas sur le papier blanc, veuillez suivre les étapes ci-dessous pour effectuer l'ajustement.

a. Faites glisser l'image pour centrer le motif imprimé à 8 points, puis cliquez sur « Reprendre la photo ».

b. Ajustez manuellement tous les points de repère
Veuillez vous référer à l'ordre correct des repères ci-dessous :
