Description

Cette page décrit la méthode d'installation de la lentille de 1,5 pouce.

Remarque :
La lentille de focalisation de 1,5 pouce HEXA RF est conçue pour la gravure, produisant des résultats plus fins que la lentille de focalisation standard. Cet accessoire n'est pas adapté à la découpe. Veuillez donc utiliser la lentille de focalisation standard pour les opérations de découpe.

Étape 1

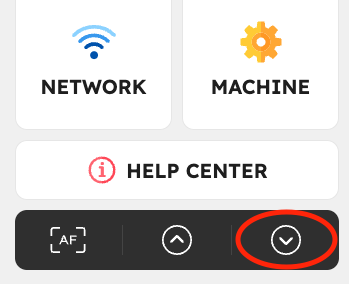

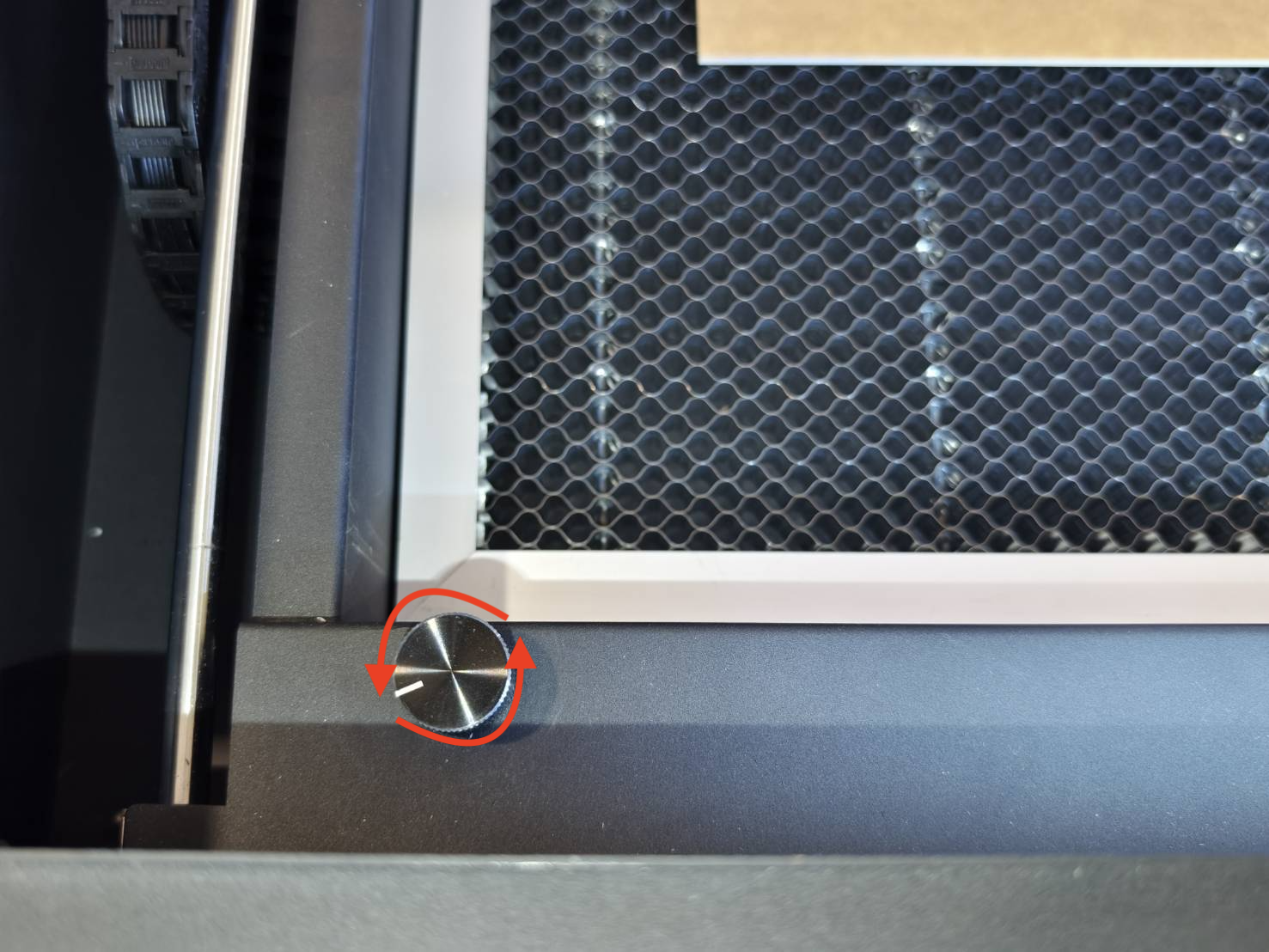

Abaissez le plateau jusqu'en bas en appuyant sur le bouton d'abaissement du panneau ou en tournant le bouton manuellement dans le sens antihoraire.

Étape 2

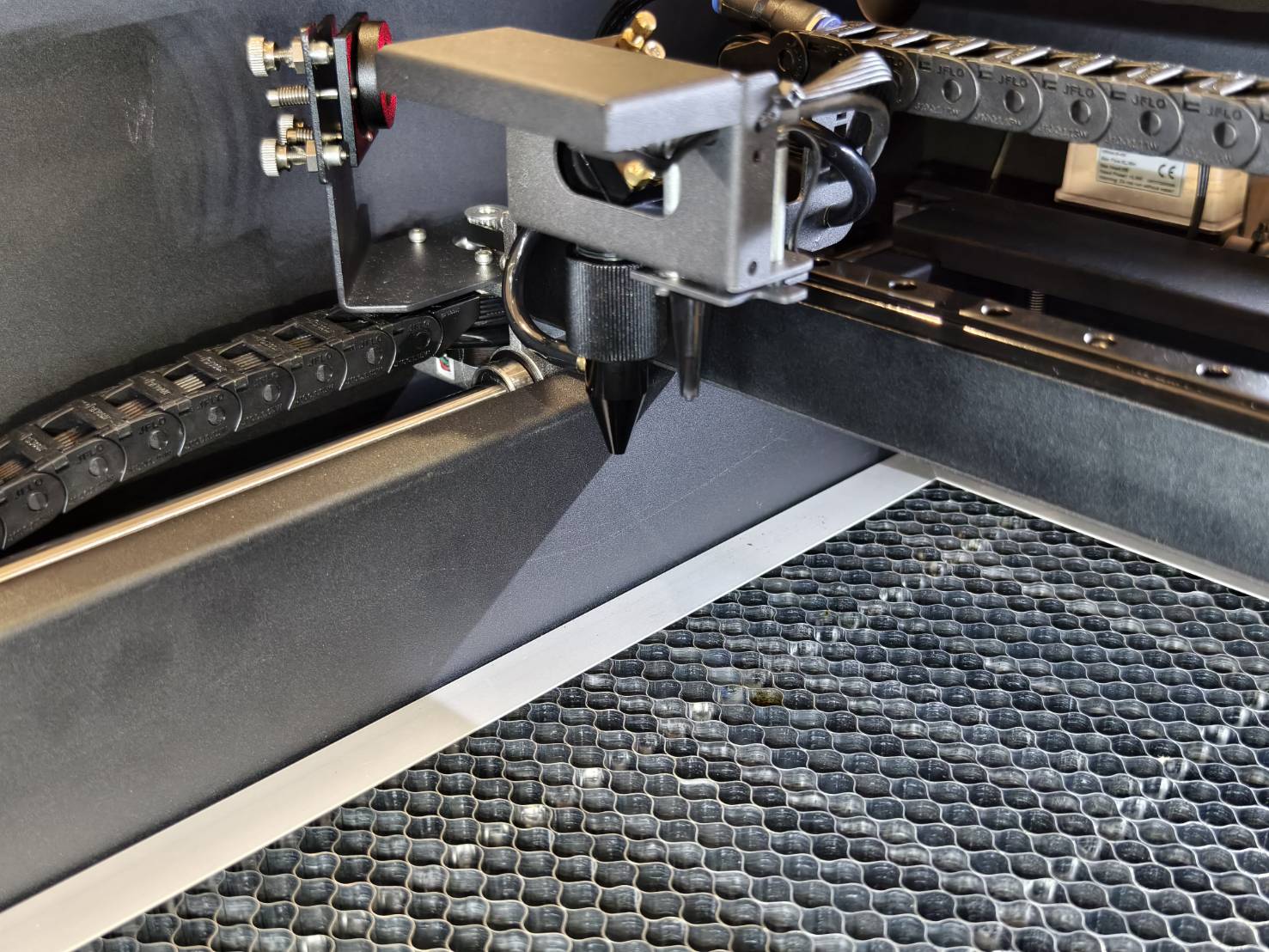

Démontez la buse laser et retirez la lentille actuelle.

Étape 3

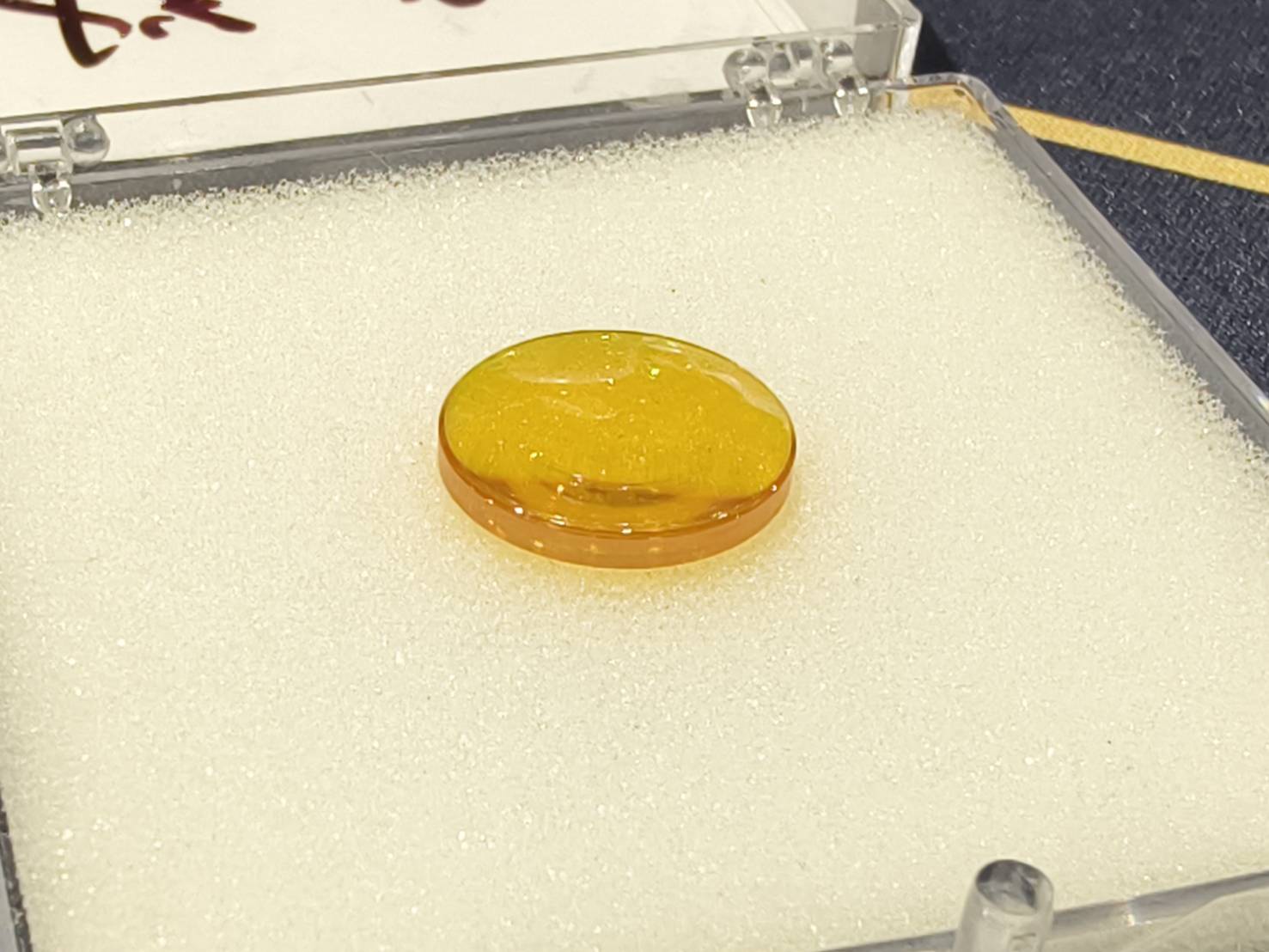

Préparez l'accessoire de lentille de 1,5 pouce.

Étape 4

Remontez la buse avec la lentille de 1,5 pouce.

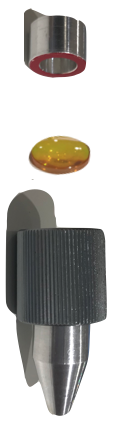

Assurez-vous que la lentille est dans l'ordre indiqué sur la photo ci-dessous.
Assurez-vous que le côté courbé/convexe de la lentille est orienté vers le haut.
(Astuce pour déterminer le côté courbé : il doit refléter l'ensemble de votre visage lorsque vous le regardez.)
Assurez-vous que le tuyau d'air n'est pas plié.

Explication

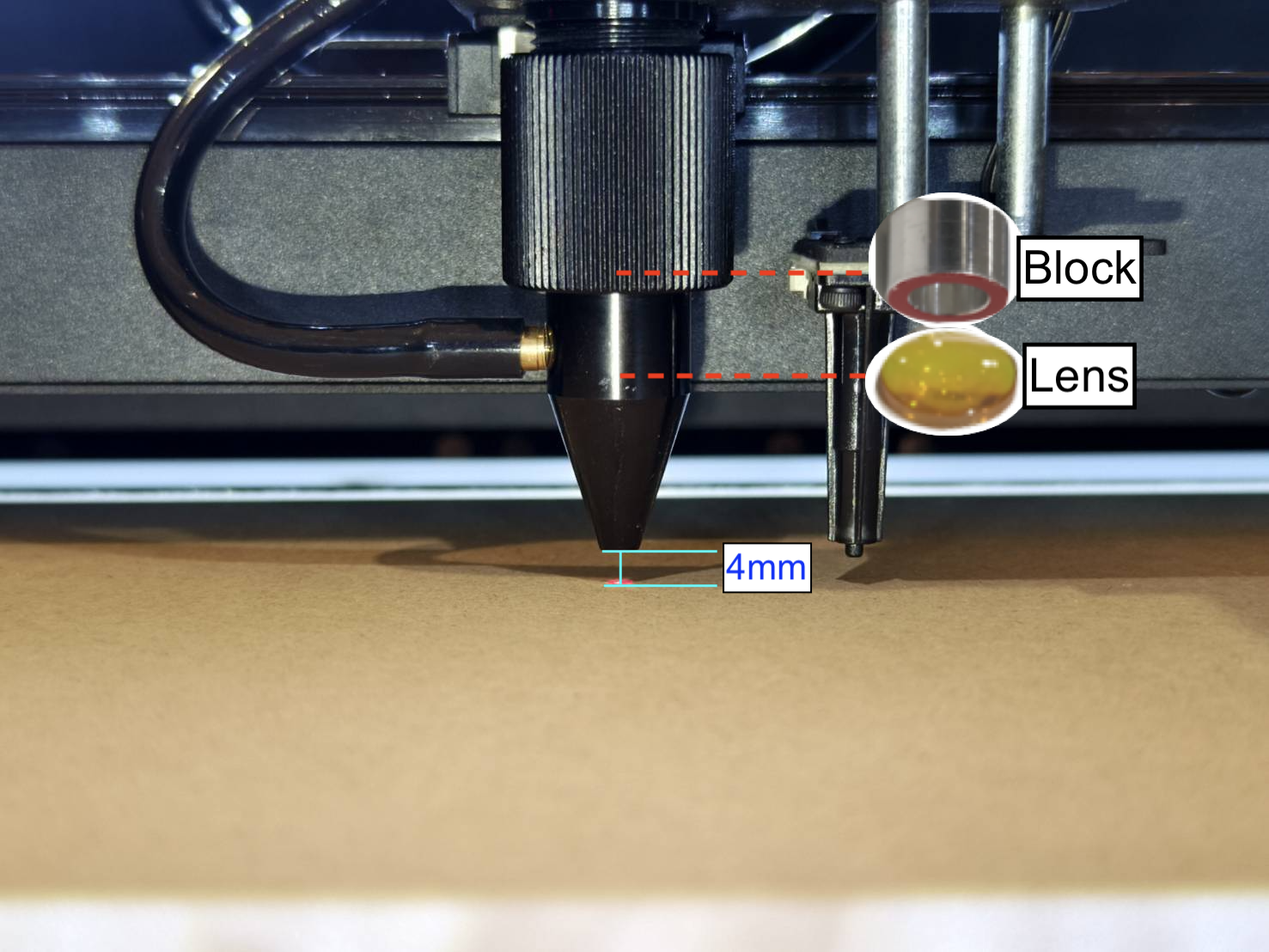

Par défaut, la lentille de focalisation sera en haut, et la distance focale sera de 4 mm, ce qui signifie que la distance entre l'extrémité de la buse et la surface du matériau sera de 4 mm.
Déterminer l'ordre du mode de mise au point

Mode de mise au point : Mise au point haute précision

Bloc

Lentille

Anneau

Buse
La lentille comporte deux faces. La face courbée/convexe doit être orientée vers le haut lors de l'installation.

Démonstration

Étape 5

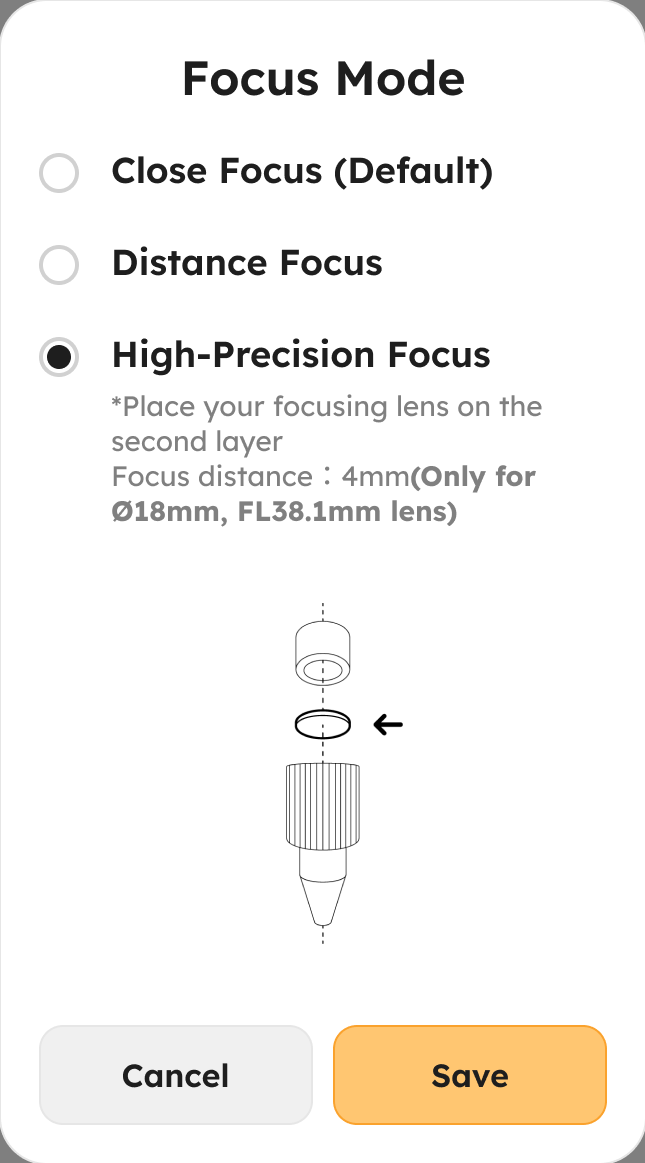

Accédez aux « Paramètres matériels » pour choisir le mode de mise au point par défaut.
Machine >> Paramètres matériels >> Page suivante >> Mode de mise au point >> Choisissez « Mise au point rapprochée » (Par défaut)
(L'installation sera terminée après cette étape.)
