HEXA - Remplacement du capteur de tiroir

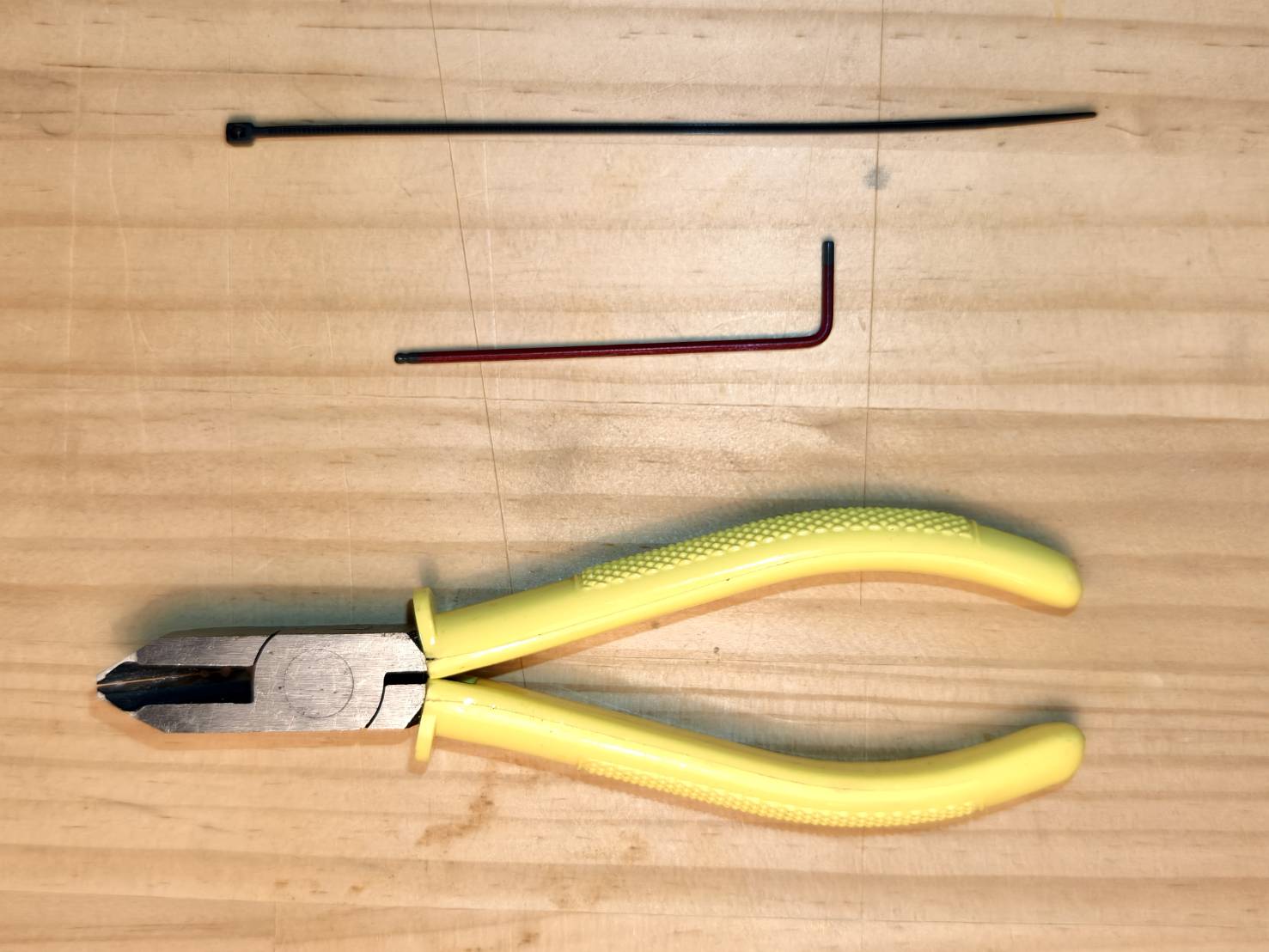

Outils

• Clé Allen 2mm
• Pince coupante diagonale ou ciseaux
• Serre-câble

Étape 1

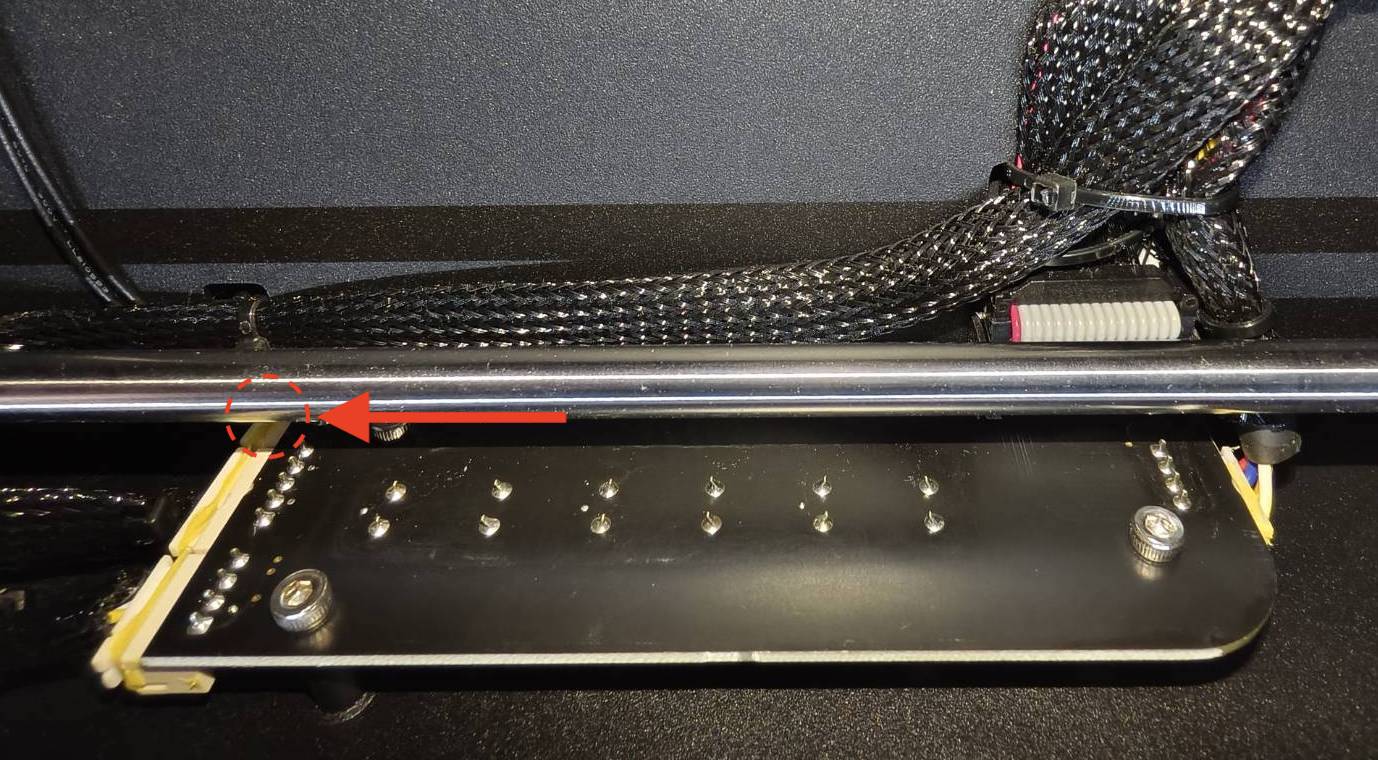

Débranchez le câble du capteur de tiroir de la carte bouton de mise au point automatique.

Étape 2

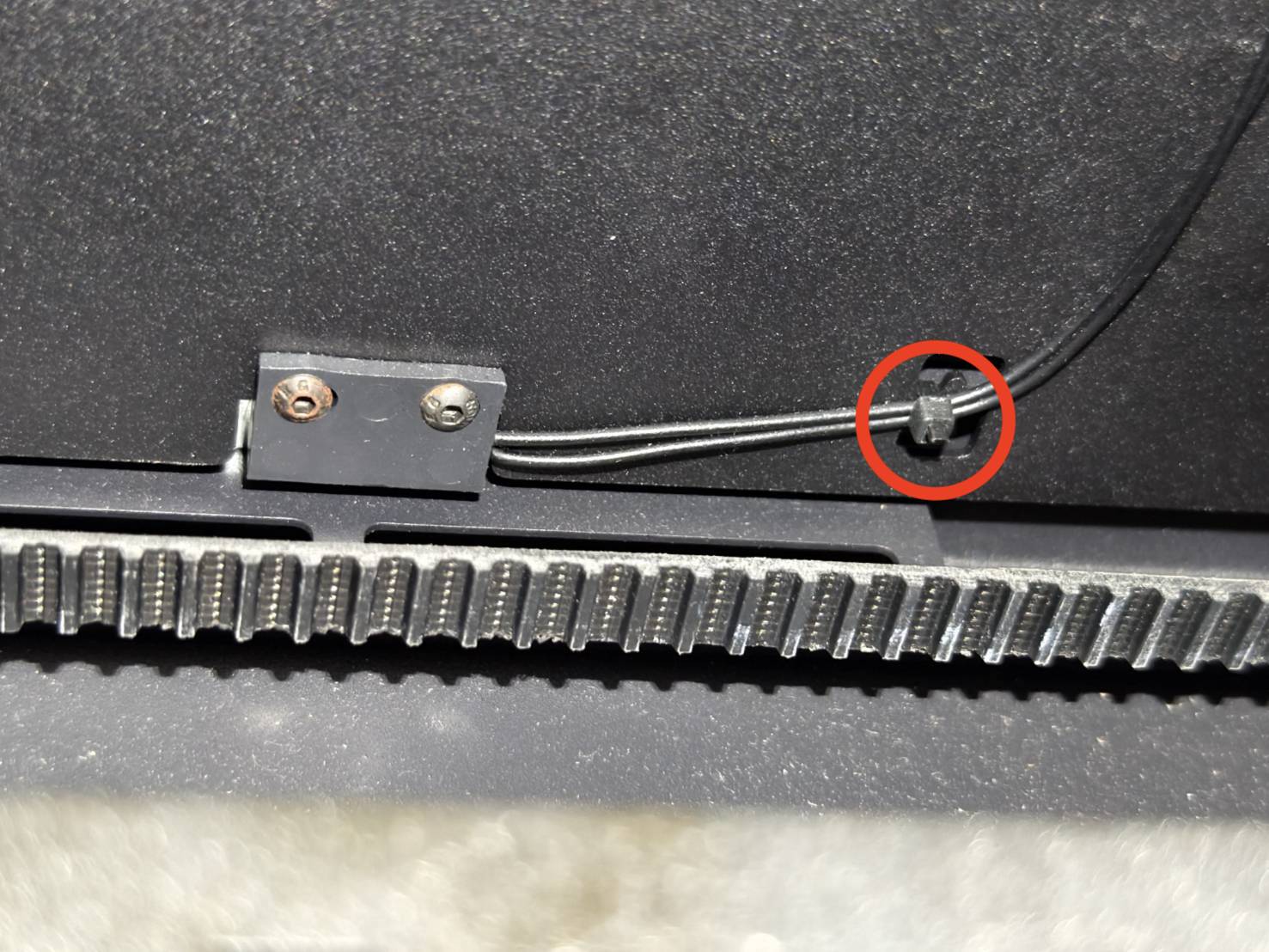

Coupez le serre-câble.

Étape 3

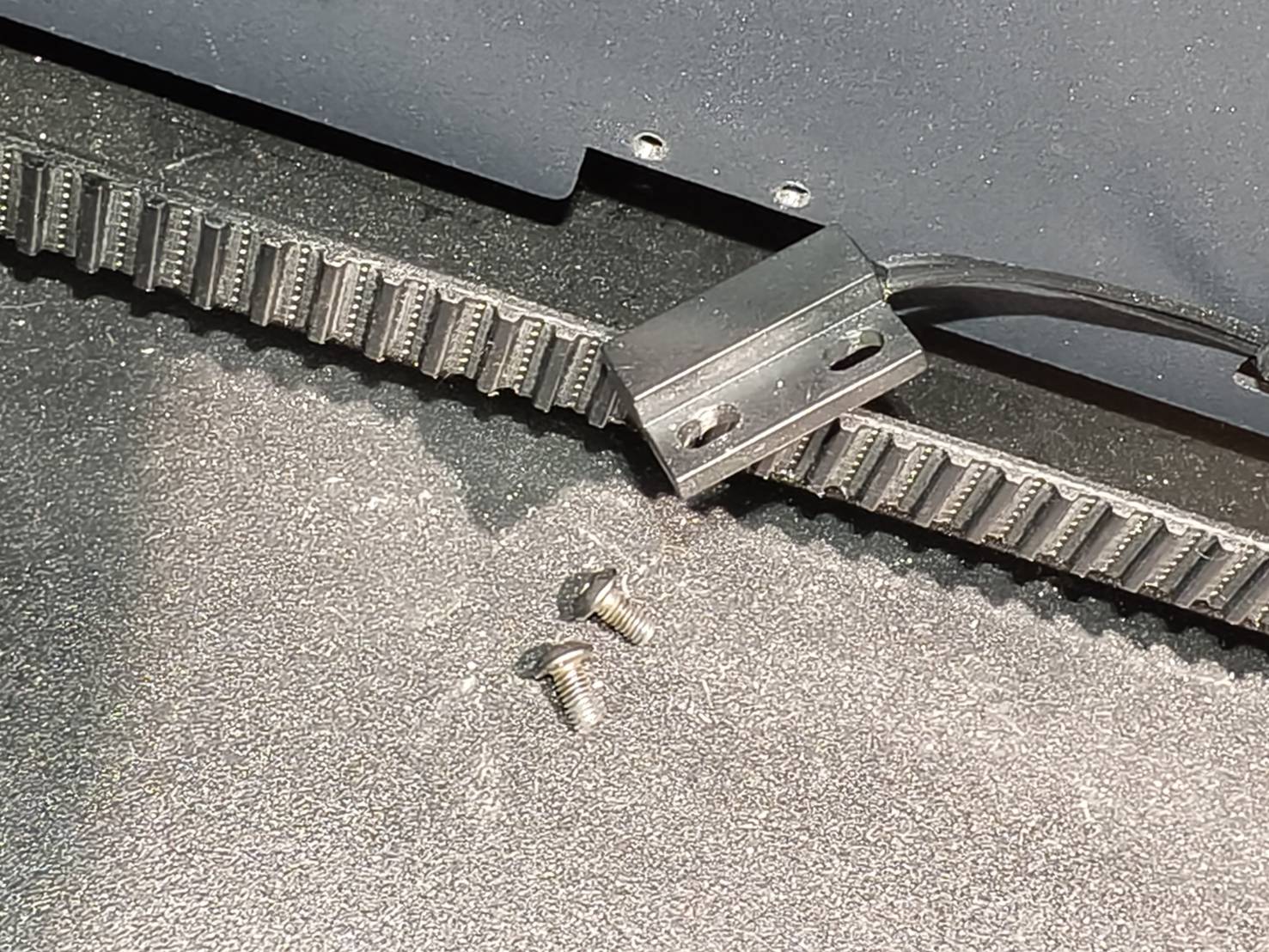

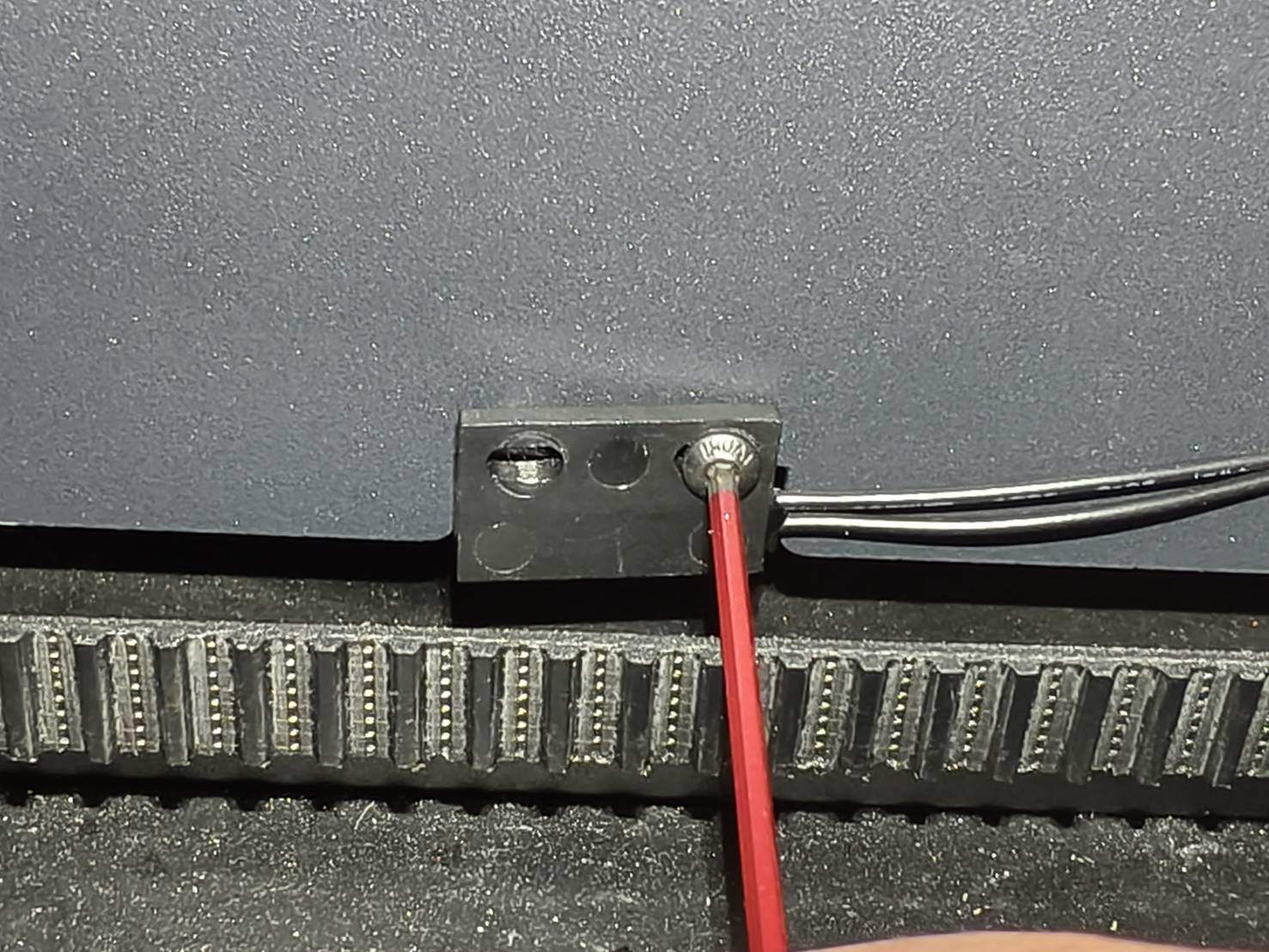

Dévissez ces deux vis, et le capteur de tiroir peut être complètement retiré.

Étape 4

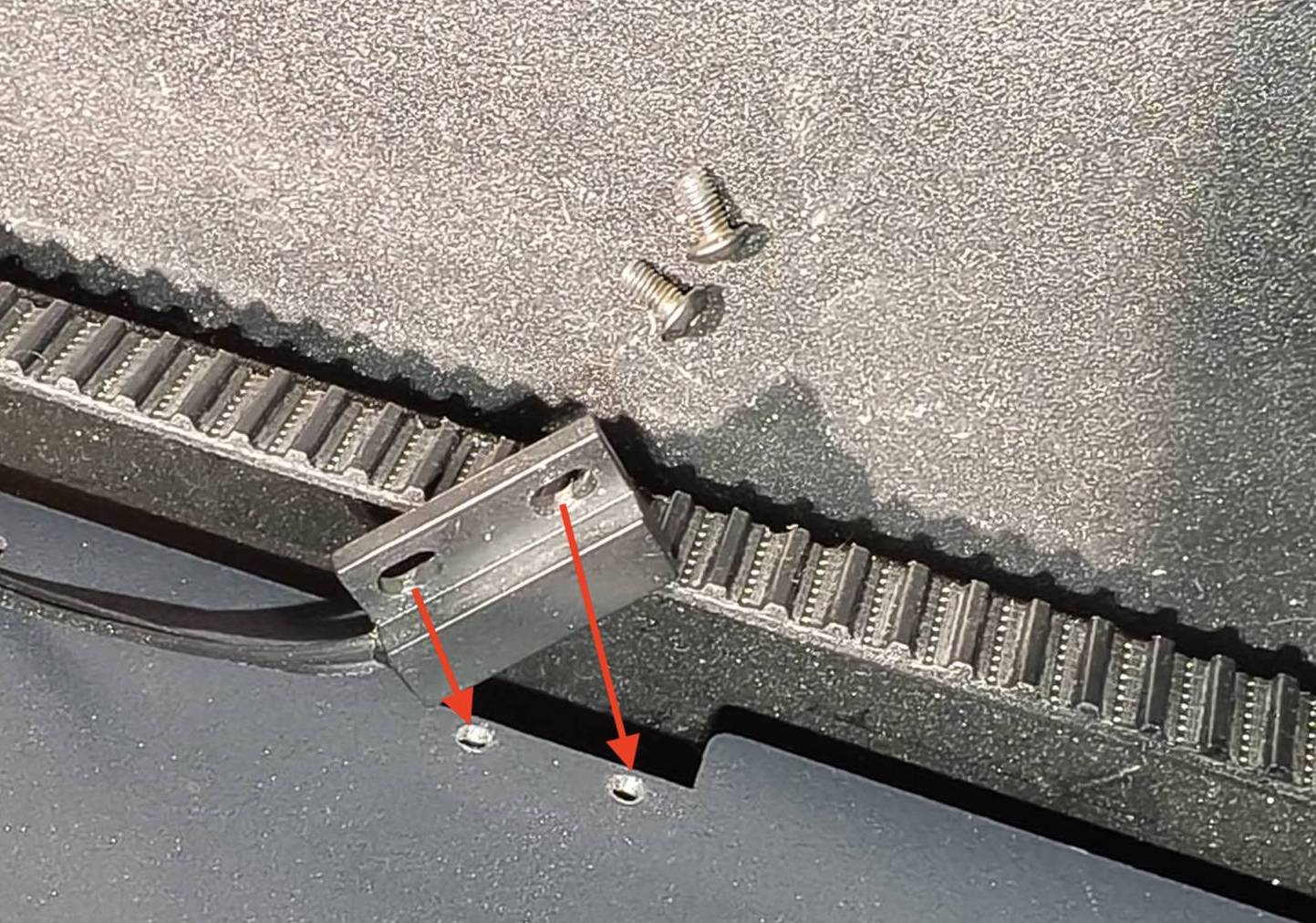

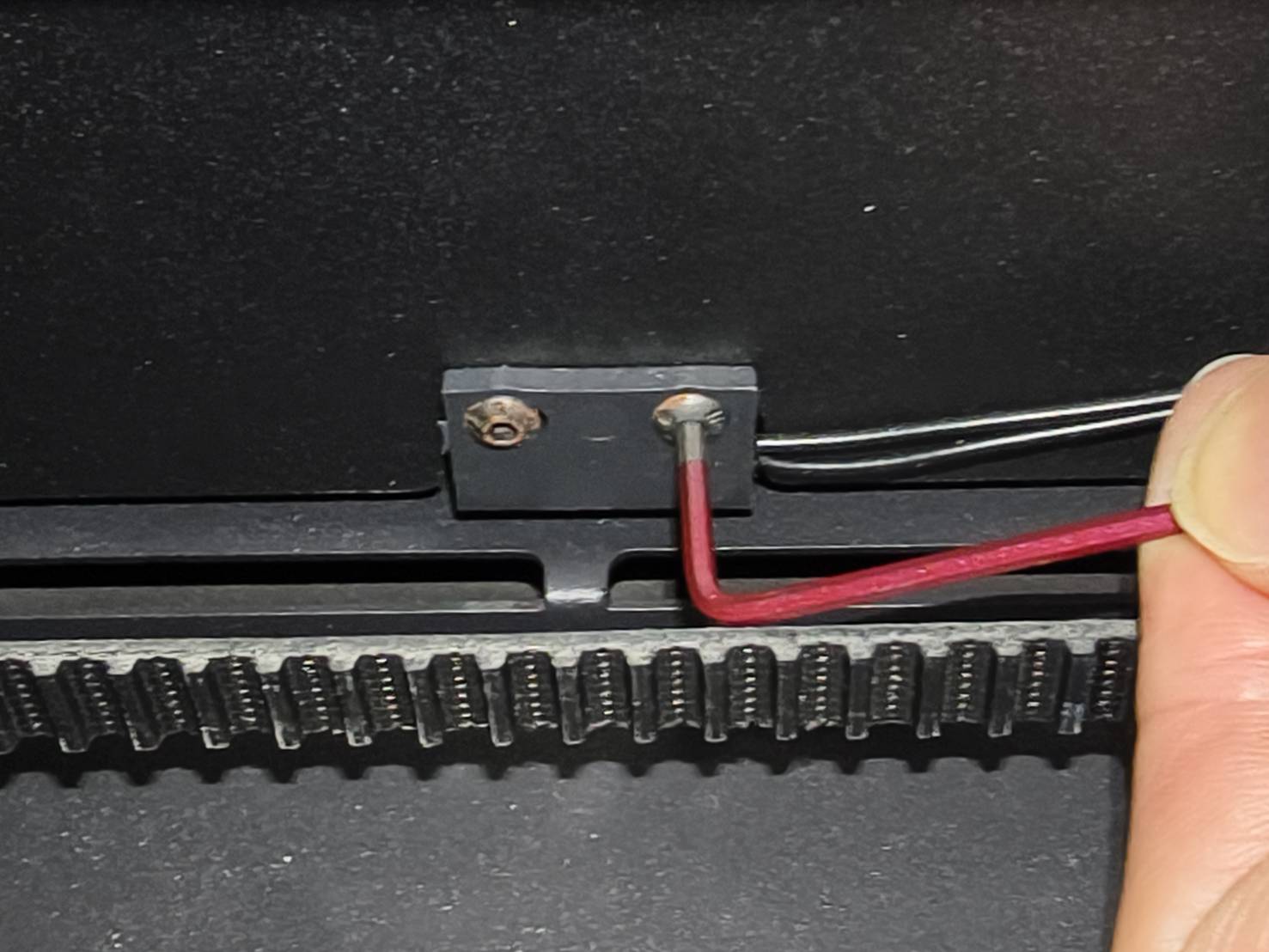

Fixez le nouveau capteur en position et assurez-vous que la direction est la même que sur la photo ci-dessous.

Étape 5

Branchez le câble du capteur de tiroir sur la carte bouton de mise au point automatique.

Étape 6

Utilisez un serre-câble pour fixer le câble.
