HEXA - Remplacement de l'interrupteur rond (couleur argent)

FLUX Support Team

26 mars 2025 09:02
Mise à jour

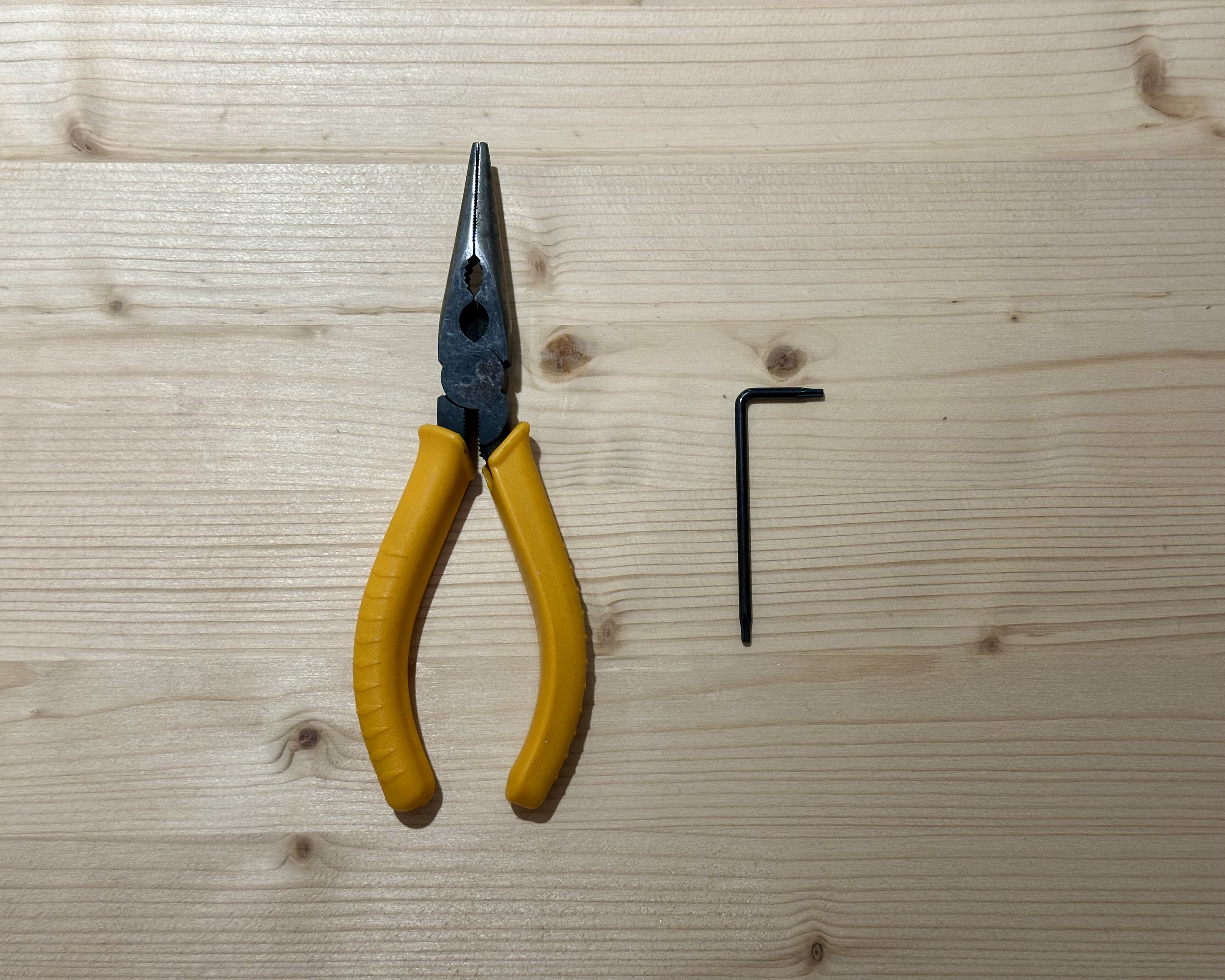

Outils

1	Pince
2	Tournevis Torx T8

Étape 1

Éteignez la machine et retirez les huit vis du couvercle latéral.

Étape 2

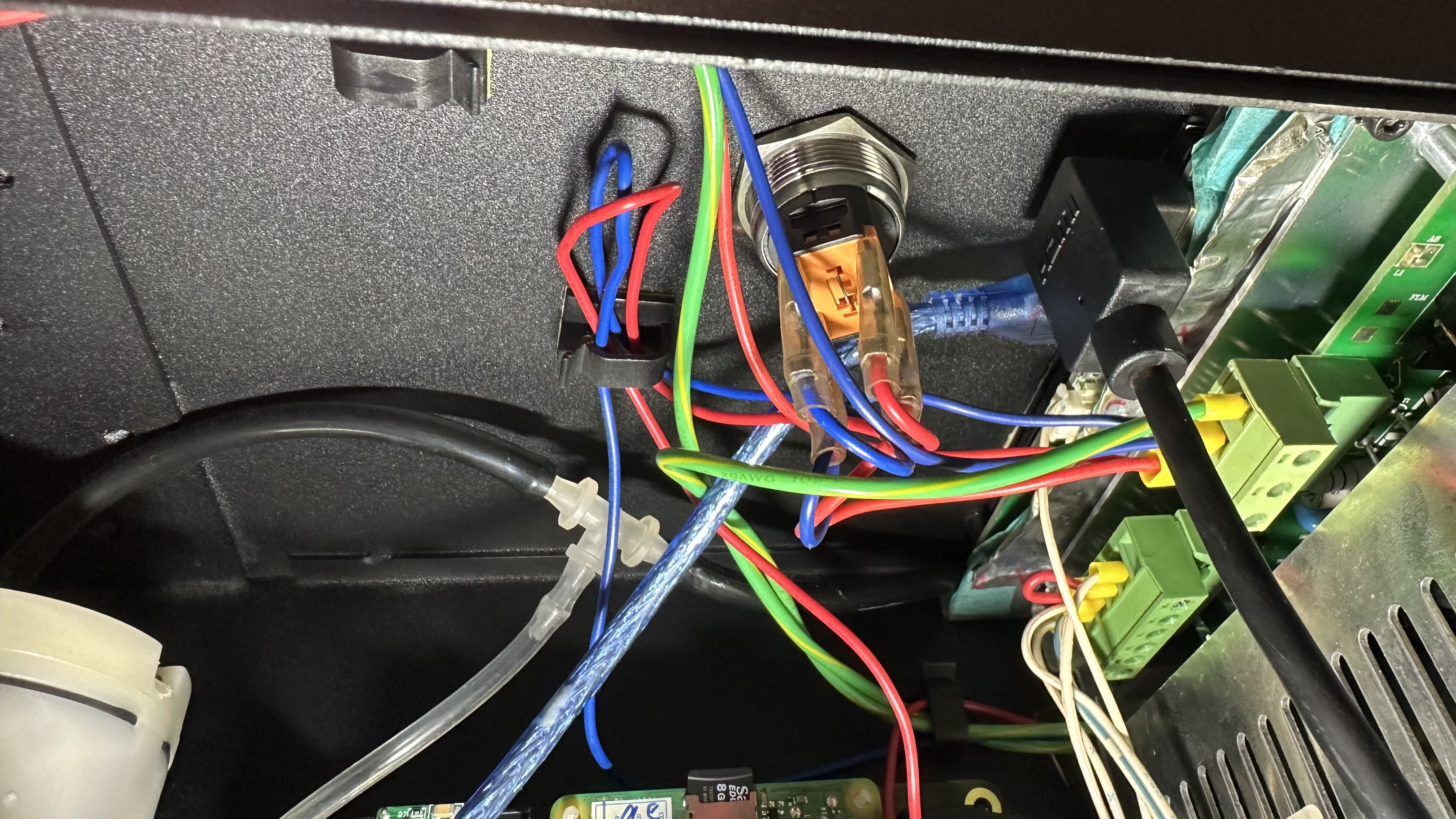

Prenez une photo des fils de l'interrupteur pour vérifier leur position ultérieurement.

Étape 3

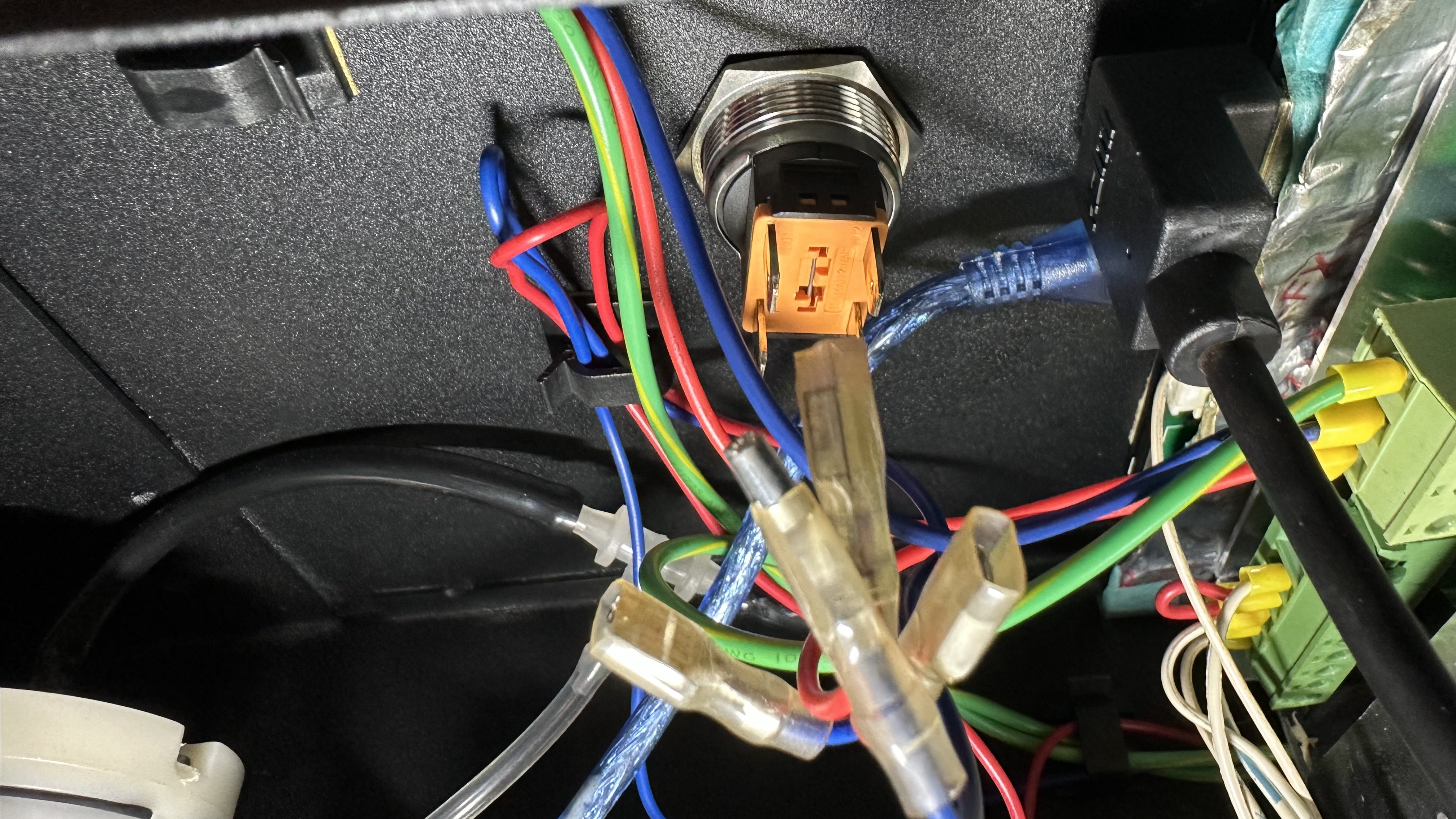

Débranchez les fils.

Étape 4

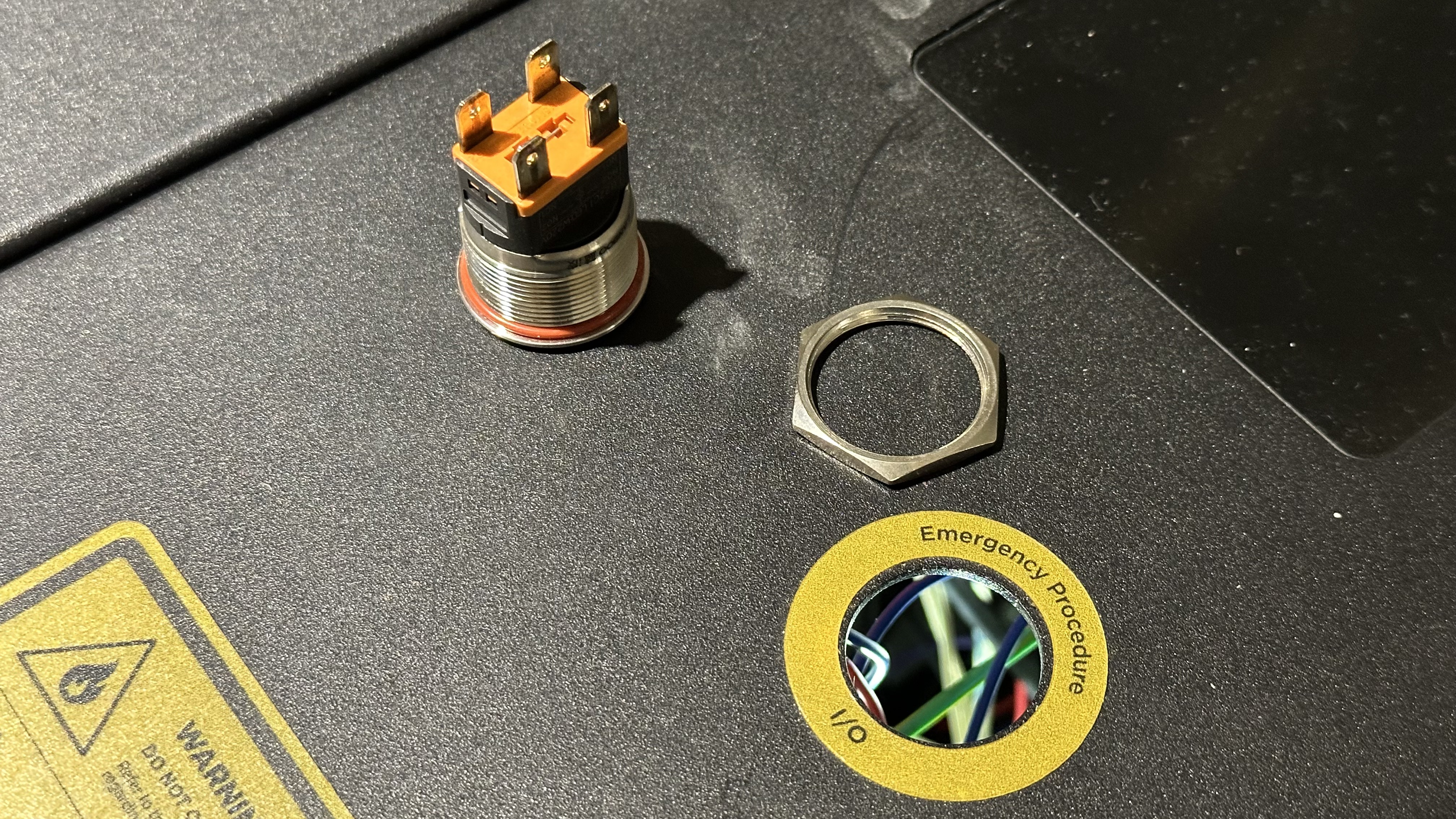

Retirez l'interrupteur rond en dévissant l'écrou de fixation. Photo on 2025-3-4 at 4.11 PM.jpg

Étape 5

Installez le nouvel interrupteur rond en vissant l'écrou de fixation. Photo on 2025-3-4 at 4.11 PM.jpg

Étape 6

Connectez les fils aux bornes de l'interrupteur.

Assurez-vous que les fils de mêmes couleurs soient connectés aux mêmes côtés (gauche et droite uniquement).

Exemple correct	Exemples incorrects

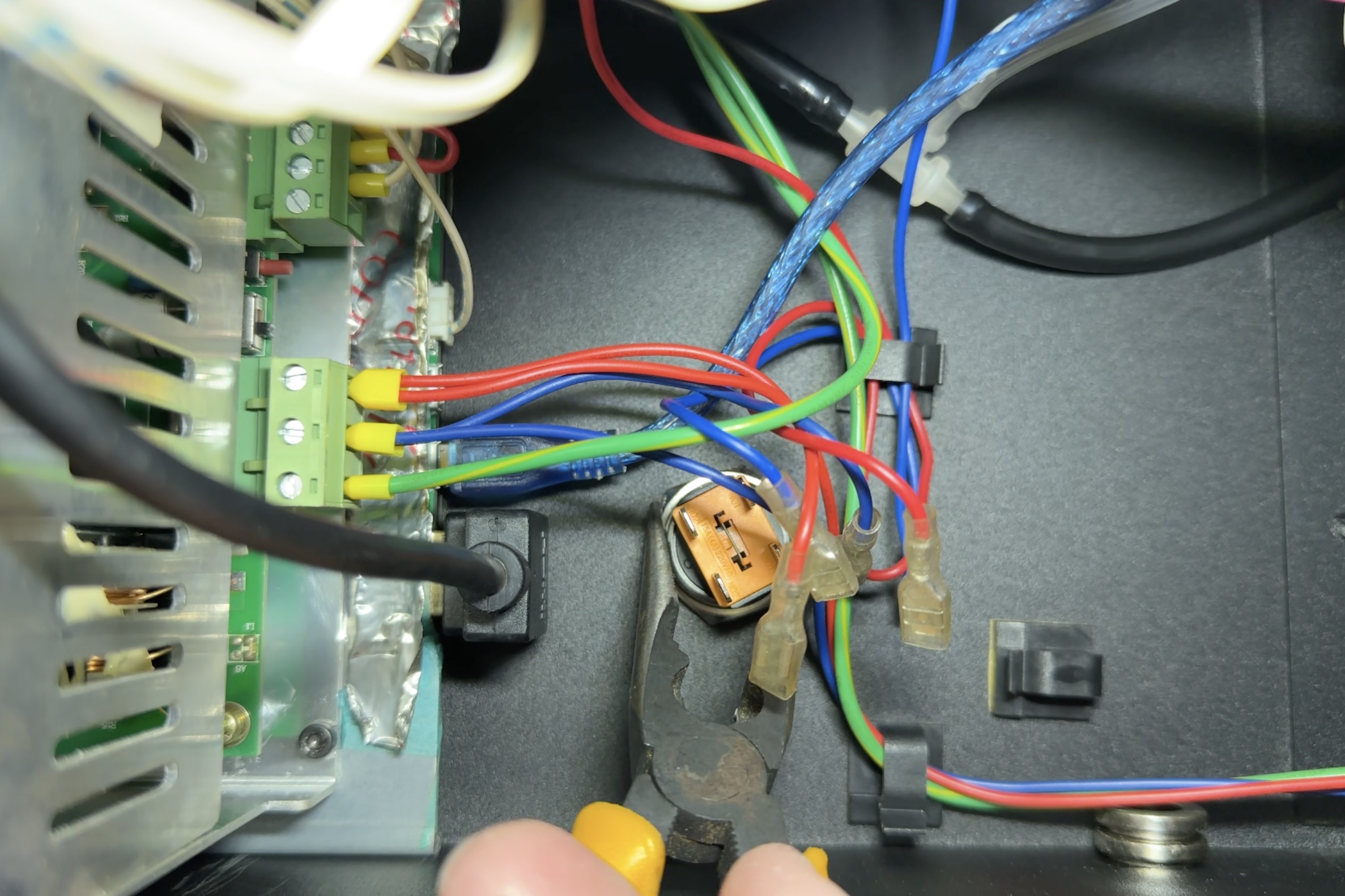

Après avoir connecté et vérifié que les positions des couleurs sont correctes, veuillez utiliser la pince pour fixer solidement les fils.

Avertissement :
La machine peut être endommagée si vous connectez les fils aux mauvaises positions.
Par conséquent, avant de passer à l'étape suivante, veuillez vous assurer et vérifier à nouveau que les positions des fils correspondent aux exemples corrects ci-dessus.

Étape 7

Fermez le capot latéral et serrez la vis.
