Formazione LSO di FLUX Ador

Introduzione

Il funzionamento sicuro del tuo FLUX Ador richiede un Responsabile della Sicurezza Laser (LSO) adeguatamente formato. FLUX ha consultato esperti di laser per sviluppare questi materiali di formazione LSO per FLUX Ador, al fine di aiutarti a adempiere alle tue responsabilità come LSO e garantire un utilizzo sicuro del tuo FLUX Ador.



Il primo documento, la formazione LSO per FLUX Ador, è suddiviso in tre parti:

• La prima sezione, "Funzionamento sicuro di FLUX Ador", descrive le procedure per garantire un utilizzo sicuro.
• La seconda sezione, "Responsabilità del Responsabile della Sicurezza Laser", illustra il tuo ruolo come LSO per il tuo FLUX Ador.
• La terza sezione, "Nozioni sui laser e sulla sicurezza laser", fornisce informazioni generali sui laser e sulla sicurezza laser, nonché sulle normative relative ai laser.

Il secondo documento, "Programma di Sicurezza Laser per FLUX Ador", è un documento del programma di sicurezza laser che tu, in qualità di LSO per il tuo FLUX Ador, puoi adottare.

Il terzo documento, "Procedura Operativa Standard per il laser FLUX Ador", è un documento SOP che puoi adottare e che fa parte del Programma di Sicurezza Laser per FLUX Ador.

Il quarto documento, "Segnale di Avvertimento", è un cartello che puoi scegliere di utilizzare come misura di conformità descritta nella SOP, nel caso in cui decidessi di non utilizzare il tuo FLUX Ador in condizioni di Classee 1.



Funzionamento sicuro di FLUX Ador:

Condizioni di Classee 1

Il tuo FLUX Ador è un laser di Classee 4. Tuttavia, determinate precauzioni di sicurezza possono creare "condizioni di Classee 1" intorno al laser. Le condizioni di Classee 1 indicano che l'ambiente non è in grado di produrre livelli di radiazione dannosi durante il normale funzionamento.

Ciò significa che se scegli di utilizzare la Base di Estensione Ador nella configurazione non passante, come descritto di seguito, non sono necessarie protezioni aggiuntive come occhiali di sicurezza, cartelli e luci di avvertimento.

Tuttavia, anche in condizioni di Classee 1, chiunque utilizzi FLUX Ador deve leggere e attenersi al manuale utente e a tutte le istruzioni nell'app FLUX.



Configurazione non passante della Base di Estensione Ador

La configurazione non passante della Base di Estensione Ador sarà disponibile per il tuo FLUX Ador.

Nella configurazione non passante, i telai anteriore e posteriore della base saranno installati e fungeranno da blocchi del fascio per le aperture passanti.

Quando la funzione passante di FLUX Ador non è in uso, questi possono essere avvitati saldamente per chiudere le aperture anteriori e posteriori. Vedi le immagini di seguito.

Quando la Base di Estensione Ador è installata in un assemblaggio non passante e tutte le istruzioni nel manuale e nel software FLUX Beam Studio sono seguite, si verificano condizioni di Classee 1 e non sono necessarie ulteriori precauzioni di sicurezza laser oltre alla conformità con il manuale e il software FLUX Beam Studio.





Funzionamento al di fuori delle condizioni di Classee 1

Se il tuo FLUX Ador non viene utilizzato in condizioni di Classee 1, sei responsabile di garantire un funzionamento sicuro. La SOP fornita non consente un funzionamento sicuro in condizioni di Classee 4, quindi l'LSO deve creare una SOP adeguata. In definitiva, l'LSO è responsabile di definire cosa ciò comporta, descriverlo e applicarlo con quella SOP, mentre l'operatore del laser è responsabile di garantire la conformità e il funzionamento sicuro. Alcuni elementi chiave di una SOP di Classee 4 possono includere:



• Occhiali di protezione adeguati
  FLUX Ador non fornisce occhiali di protezione, ma gli occhiali appropriati possono essere acquistati separatamente da FLUX. Per ulteriori informazioni, si prega di contattare support@flux.com, visitare il FLUX Web Shop, o visitare il FLUX Help Center.



• Segnaletica
  Un'apposita segnaletica di sicurezza laser è posizionata all'ingresso per avvisare le persone dei pericoli all'interno. FLUX ha fornito un esempio di segnale (di seguito).



• Indicatori luminosi e visivi

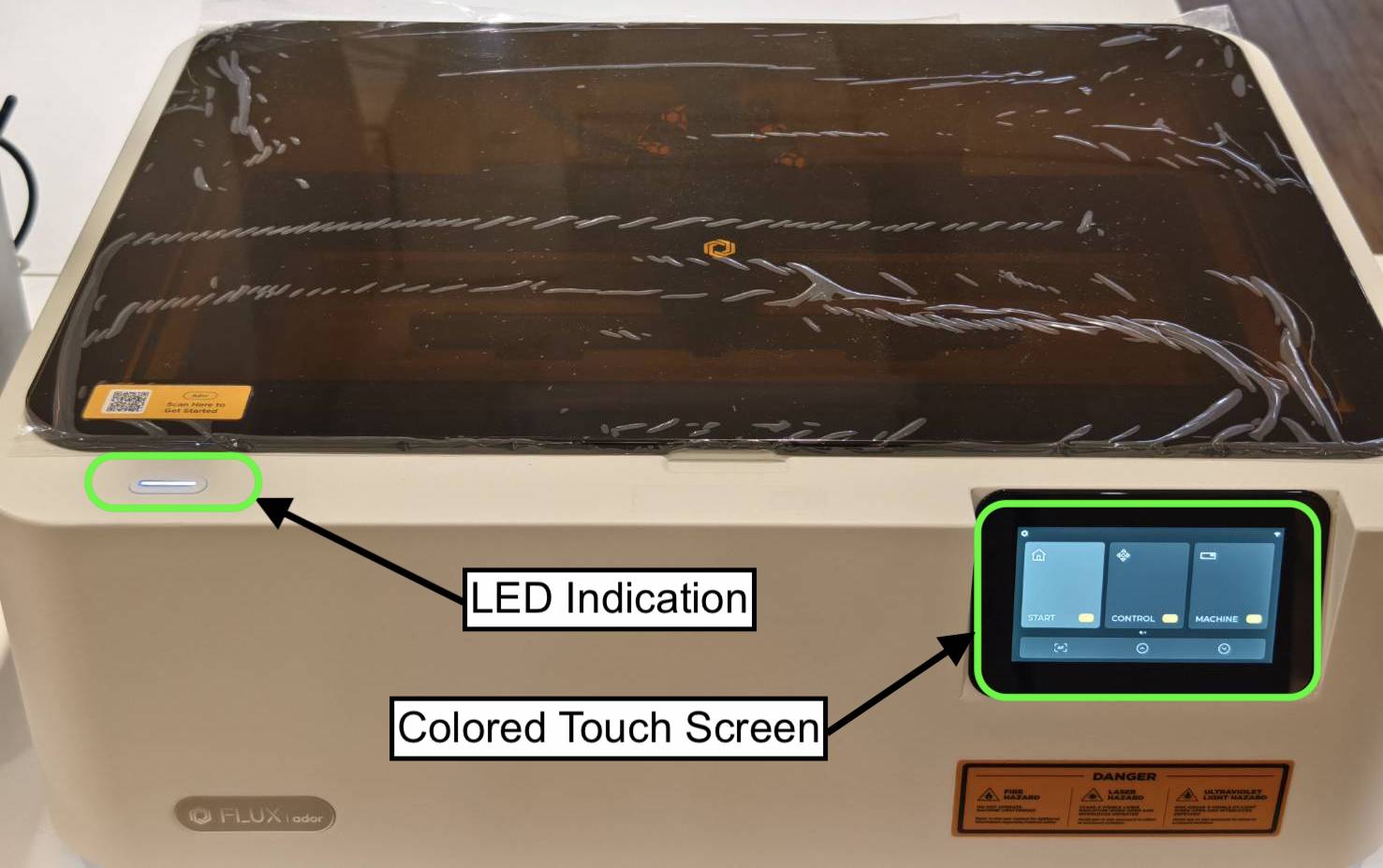

  Un LED integrato sulla parte anteriore della macchina si illumina quando la macchina è accesa, e uno schermo tattile a colori integrato mostra lo stato della macchina. Questi indicano se il laser è in uso, se si è verificato un errore o se è spento.





• Interblocco laser

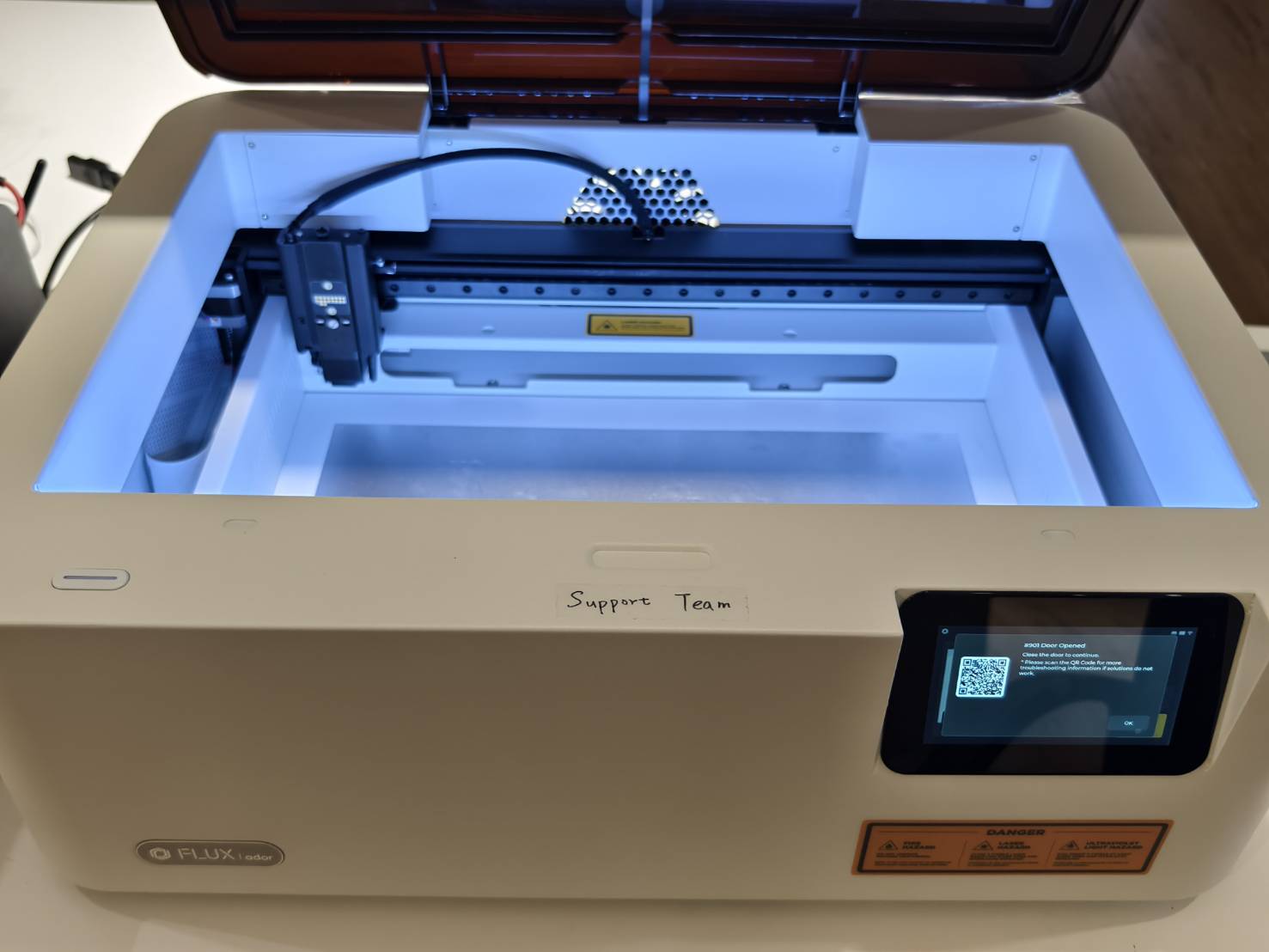

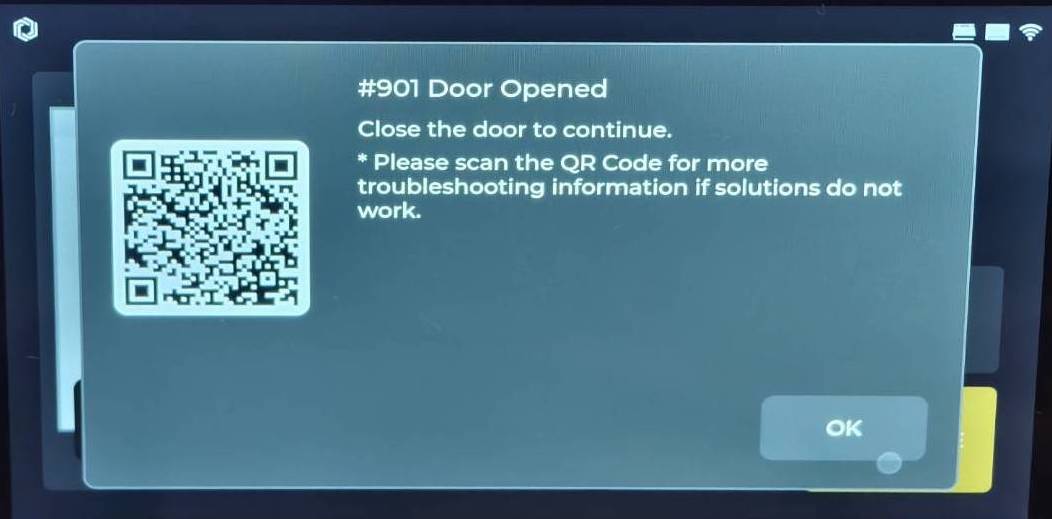

  • I sensori fisici integrati rileveranno lo stato della porta (aperta o chiusa). La macchina funzionerà solo quando la porta è completamente chiusa, ovvero non emetterà alcun laser quando la porta è aperta. Durante un'operazione laser, se la porta viene aperta, la macchina si arresterà immediatamente e sullo schermo apparirà un errore per ricordare all'utente di chiudere la porta e continuare.

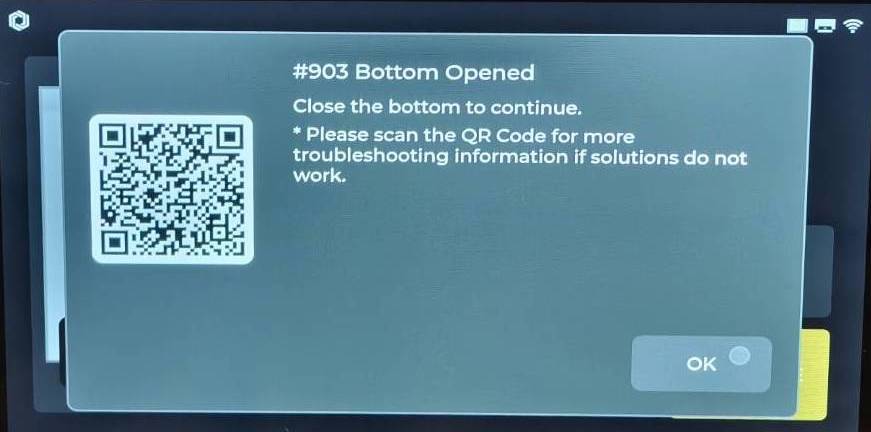

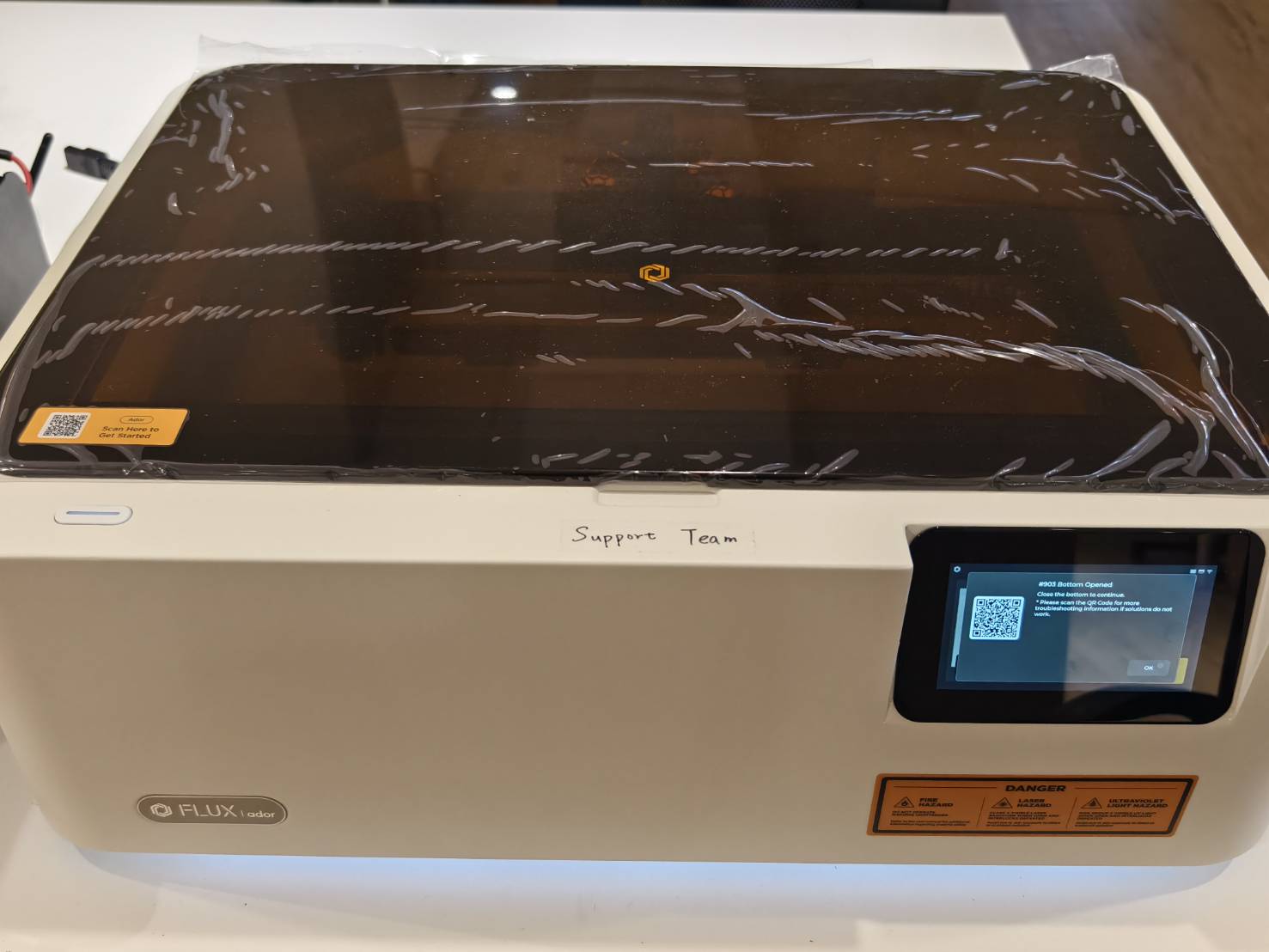

  • Un altro sensore integrato sul fondo della macchina rileva se la base di estensione o la piastra inferiore originale è installata correttamente. La macchina non funzionerà a meno che uno dei due non sia installato correttamente.





Responsabilità dell'Addetto alla Sicurezza Laser:



L'ASL e il Tuo Programma di Sicurezza Laser

ANSI Z136.1 descrive le linee guida per un programma di sicurezza che minimizzerà i rischi di un laser di Classee 4 come il FLUX Ador. La responsabilità primaria per la sicurezza spetta a una persona designata come Addetto alla Sicurezza Laser, o ASL. Questo documento è progettato per assisterti nel ruolo di ASL per una o più unità FLUX Ador. Non fornisce informazioni sufficienti per consigliarti come ASL per qualsiasi altro tipo di laser.

L'ASL verifica la classificazione del laser. L'ASL determina il livello di rischio considerando le specifiche del laser e crea una procedura operativa standard (POS) che stabilisce quali misure di controllo (come interblocchi aggiuntivi, formazione e occhiali di protezione) dovrebbero essere adottate.

L'ASL è quindi responsabile di assistere e formare altri utenti laser, garantire la conformità alle norme di sicurezza, analizzare eventuali rischi potenziali, fornire dispositivi di protezione, assicurare il rispetto di tutte le normative, inclusi (negli Stati Uniti) CDRH, OSHA e regolamenti statali, e verificare l'uso del laser per garantirne l'utilizzo sicuro.

Oltre a queste responsabilità, l'ASL deve anche raccomandare e approvare segnaletica, etichette, dispositivi di protezione, strutture, attrezzature e qualsiasi modifica, mantenere registrazioni, approvare il funzionamento del sistema laser e indagare sugli incidenti qualora si verifichino. L'ASL è in ultima analisi responsabile di determinare se e come un laser può essere utilizzato in modo sicuro.



Procedura Operativa Standard

Sulla base dell'Analisi dei Rischi, l'ASL deve creare una Procedura Operativa Standard (POS) che descriva le misure di controllo necessarie per minimizzare i pericoli. FLUX ha anche creato un esempio di POS (fornito di seguito) che puoi utilizzare o adattare al tuo programma di sicurezza laser FLUX Ador.



Informazioni sui laser e sulla sicurezza laser:

Caratteristiche distintive dei laser

I laser sono un tipo speciale di sorgente luminosa. La maggior parte della luce è composta da molti colori diversi, che si irradiano in molte direzioni contemporaneamente. La luce laser si distingue in tre modi.

Primo, la luce laser è monocromatica, cioè di un solo colore. A volte, quel colore è visibile, come nel modulo laser a diodi FLUX Ador 10W/20W, che emette un laser blu visibile. A volte, è invisibile, come nel modulo a infrarossi FLUX Ador 2W, la cui emissione laser non è percepibile dall'occhio umano.

Nelle discussioni tecniche, i laser vengono descritti come produttori di "radiazioni elettromagnetiche non ionizzanti". Questa definizione comprende un'ampia categoria che include tutto, dalla luce solare alle onde radio. Invece di parlare di colore, si utilizza il termine "lunghezza d'onda". La lunghezza d'onda del laser di misurazione a bassa potenza sul tuo Ador con il modulo laser a diodi 10W/20W standard è di 455 nanometri, che corrisponde al blu. La lunghezza d'onda del modulo a infrarossi Ador 2W è di 1064 nanometri, che è invisibile all'occhio umano.

La seconda differenza tra la luce laser e la luce normale è che la luce laser è direzionale. Ciò significa che può essere fatta viaggiare in linea retta, in un fascio, senza disperdersi molto.

La terza differenza è che la luce laser è coerente. Questo significa che ogni onda luminosa è sincronizzata con le altre.

È molto difficile far muovere la luce in linea retta senza che si disperda. Se le onde non sono allineate o se c'è una miscela di colori e direzioni, il fascio si disperderà. I laser, tuttavia, possono rimanere allineati per una lunga distanza e, soprattutto, possono essere focalizzati in un punto.

La maggiore efficacia e pericolosità dei laser, rispetto alla luce ordinaria, derivano dalla loro capacità di essere focalizzati.



Nozioni di base sui laser

Il primissimo laser utilizzava una luce stroboscopica e un cristallo di rubino. La luce dello strobo veniva amplificata nel cristallo di rubino, stimolandolo a emettere radiazioni elettromagnetiche non ionizzanti a 694 nanometri. L'acronimo "LASER" deriva da questo esperimento: amplificazione della luce mediante emissione stimolata di radiazione.

Questi primi laser erano chiamati laser "a stato solido" perché le parti attive erano cristalli solidi. Poco dopo lo sviluppo dei laser a stato solido sono arrivati i laser a gas, che possono assomigliare a insegne al neon. L'elettricità fa sì che il gas in un tubo si illumini. Specchi appositamente sintonizzati amplificano la luce e il raggio laser emerge. Il laser di stampa a infrarossi nel tuo FLUX è un laser a gas. Utilizza una miscela di gas, ma il gas che crea effettivamente il fascio è il biossido di carbonio, noto anche come CO2.

Uno dei laser più recenti a essere inventato è il laser a diodi. I laser a diodi sono piccoli dispositivi elettrici realizzati come microchip e LED. Trasformano direttamente l'energia elettrica in luce laser. Potresti averne visto uno in un puntatore laser. Il modulo laser predefinito da 10W/20W dell'Ador è un laser a diodi.



Misurazioni

Quattro misurazioni sono utilizzate per descrivere l'effetto di un laser.

I joule misurano l'energia. Se si illumina un grammo d'acqua fino a quando non assorbe 1 joule di energia, l'acqua si riscalderà di circa un quarto di grado Celsius.

I watt misurano la potenza. Se si accende una luce da un watt per un secondo, emetterà 1 joule durante quel periodo.

I joule per centimetro quadrato misurano l'esposizione radiante. Se si concentra quella luce da un watt su un centimetro quadrato di carta e la si illumina per un secondo, quel joule si diffonderà sulla carta, riscaldandola leggermente, proprio come l'acqua. Tuttavia, se la si concentra fino a 1/100 delle dimensioni, la carta potrebbe bruciacchiarsi e diventare marrone.

Infine, i watt per centimetro quadrato misurano l'irradianza. Se si continua a illuminare quella luce da un watt sulla carta, continuerà ad aggiungere joule di energia. Se è concentrata su un centimetro quadrato, si riscalderà lentamente. Se è concentrata su 1/100 delle dimensioni, la carta potrebbe prendere fuoco.



Pericoli del raggio laser

I raggi laser possono essere pericolosi perché l'energia del laser può danneggiare gli occhi e la pelle. Se il laser a infrarossi principale del FLUX Ador colpisce i tessuti, li riscalderà. Ciò può causare danni sia agli occhi che alla pelle. Il rischio è maggiore se il laser è più potente, se è più concentrato e se rimane in un punto per un tempo più lungo, quindi tutti questi fattori vengono considerati quando si valuta la sicurezza.

Il raggio laser può colpire una persona in uno di questi tre modi. Primo, il laser può essere puntato direttamente sulla persona. Secondo, nella "riflessione speculare", il laser può essere riflesso verso una persona. Terzo, nella "riflessione diffusa", il laser colpisce una superficie che non è uno specchio e diffonde la luce in tutte le direzioni. Poiché la luce di una riflessione diffusa è dispersa, non è pericolosa come la luce diretta o riflessa, ma potrebbe esserci ancora abbastanza intensità da causare danni.

Mentre qualsiasi parte del corpo può essere danneggiata da un raggio laser, l'occhio è particolarmente sensibile e vulnerabile. L'infrarosso lontano, come il raggio dei laser CO2, viene assorbito dalla cornea davanti all'occhio; pertanto, a differenza di molti altri laser, non rappresenta un pericolo per la retina.



Classei di pericolo laser

I laser sono classificati in base al livello di radiazione che può essere incontrato durante il normale funzionamento.

I laser di Classee 1 non sono in grado di causare lesioni durante il normale funzionamento. I laser di Classee 1M sono uguali, tranne quando si utilizzano ottiche di ingrandimento. Il FLUX Ador con l'assemblaggio non passante è un laser di Classee 1.

I laser di Classee 2 non sono in grado di causare lesioni in meno di 0,25 secondi. I laser di Classee 2M sono uguali a meno che non vengano utilizzate ottiche di ingrandimento.

I laser di Classee 3R sono marginalmente non sicuri se il raggio è diretto verso l'occhio. I laser di Classee 3B sono pericolosi se il raggio è diretto verso l'occhio, ma di solito non rappresentano un pericolo se il raggio è disperso.

I laser di Classee 4 sono pericolosi per gli occhi e la pelle sia per l'esposizione diretta che per quella indiretta. Il FLUX Ador con l'assemblaggio passante è un laser di Classee 4.



Normative sui laser

Negli Stati Uniti, i produttori di laser come FLUX sono regolamentati dal Center for Devices and Radiological Health (CDRH) e devono seguire le norme 21 CFR 1040.10 e 1040.11, che sono leggi federali. In molti altri paesi (ma non negli Stati Uniti), sia i produttori che gli utenti di laser devono seguire la norma IEC60825.

ANSI Z136.1 è uno standard volontario che descrive come utilizzare i laser in sicurezza. L'OSHA (una legge federale statunitense applicabile ai luoghi di lavoro ma non alle abitazioni private) richiede un programma di sicurezza simile a quello descritto nello standard ANSI.

Il CDRH richiede che i dispositivi laser di Classee 4 abbiano un insieme definito di caratteristiche di sicurezza.

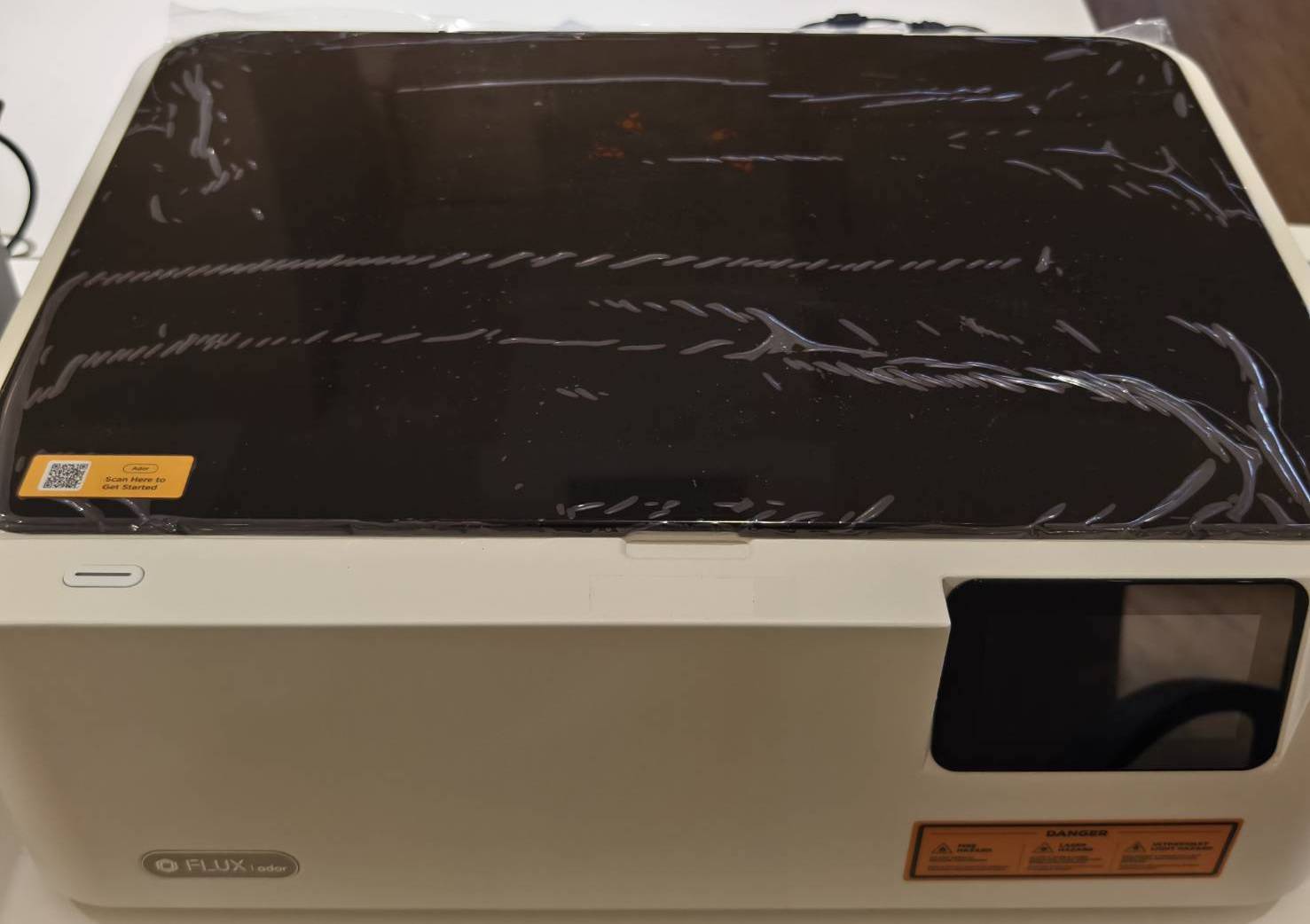

Il case del FLUX Ador impedisce l'accesso a radiazioni laser eccessive e funge da alloggiamento protettivo. Gli interblocchi di sicurezza disattivano il laser se il coperchio viene aperto.

La password del tuo account FLUX Software Beam Studio e l'impostazione opzionale di una password sullo schermo touch fungono da controllo principale per il tuo FLUX Ador, impedendo il funzionamento non autorizzato del laser.

Lo schermo touch a colori del FLUX Ador funge da indicatore di emissione; mostra lo stato esatto della macchina e indica se la luce laser è presente.

I controlli sono posizionati in modo che non sia necessaria una protezione dall'esposizione al laser per utilizzarli, e tutte le ottiche di visualizzazione limitano l'esposizione ai livelli di Classee 1.

Ci sono anche alcune etichette sulla macchina richieste dalle leggi statunitensi e da alcune leggi internazionali.

Potrebbero esistere altre normative sui laser a seconda del paese, stato e persino città, e le normative potrebbero cambiare. Queste informazioni sono fornite per assisterti nella creazione di un programma di sicurezza come descritto da ANSI Z126.1, ma non possono consigliarti sulla conformità legale.



Pericoli non derivanti dal raggio

Il tuo FLUX Ador potrebbe essere esposto a ulteriori pericoli. Per ridurre al minimo i rischi, utilizza sempre il FLUX Ador in conformità con il manuale e segui tutte le istruzioni nel Beam Studio.



Elettrico

Il tuo FLUX Ador utilizza un alimentatore da 100V-240V a DC24. La manomissione delle funzioni di sicurezza o dei sensori, l'utilizzo di un laser con un case danneggiato, la manutenzione non autorizzata o qualsiasi altro uso in violazione del manuale può esporti a tensioni pericolose e persino letali.



Contaminanti dell'aria generati dal laser

Quando si utilizza un laser per lavorare i materiali, possono essere prodotti vari contaminanti dell'aria potenzialmente pericolosi. L'aria deve essere filtrata per rimuovere tali contaminanti. Segui il manuale utente del tuo FLUX Ador per assicurarti che tutti i gas di scarico siano adeguatamente trattati o scaricati all'esterno, dove possono disperdersi in modo sicuro.



Radiazioni non ionizzanti di processo

La lavorazione dei metalli con un laser può emettere luce ultravioletta. Se il tuo FLUX Ador produce una luce intensa che risulta fastidiosa alla vista, distogliere immediatamente lo sguardo.



Radiazioni non ionizzanti collaterali

Il materiale che genera il raggio laser può emettere livelli dannosi di luce UV e/o IR. Il FLUX Ador è stato testato per garantire che non siano presenti livelli nocivi all'esterno dell'involucro o quando si osserva attraverso il coperchio dello sportello.





Programma di sicurezza laser FLUX Ador

AMBITO DI APPLICAZIONE

Questo programma si applica a FLUX Ador Laser gestito da Proprietario di FLUX Ador. Questo programma si basa sulle linee guida ANSI Z136.1-2014, Standard nazionale americano per l'uso sicuro dei laser. La corretta implementazione di questo programma garantirà che le esposizioni al laser siano sempre al di sotto dei limiti di esposizione massima consentita (MPE).



RESPONSABILE DELLA SICUREZZA LASER

Un individuo designato come Responsabile della Sicurezza Laser (LSO) avrà la responsabilità e l'autorità di garantire la conformità a questo programma. L'LSO dovrà:

• Fornire valutazioni dei rischi per il laser FLUX Ador
• Specificare le misure di controllo per il laser FLUX Ador e garantirne l'attuazione
• Approvare procedure, istruzioni operative standard (SOP), dispositivi di protezione, segnaletica ed etichette
• Assicurare che tutto il personale addetto al laser riceva un'adeguata formazione sulla sicurezza
• Monitorare il programma e garantire la conformità
• Mantenere i registri del programma

L'LSO avrà l'autorità finale nel determinare le misure di controllo del laser FLUX Ador e potrà approvare controlli alternativi quando questi sono appropriati in base al suo giudizio. Il laser FLUX Ador dovrà essere utilizzato solo con l'approvazione dell'LSO. L'LSO avrà l'autorità di interrompere le operazioni laser in qualsiasi momento.



CLASSI LASER

Classe 1 I sistemi laser sono incapaci di produrre livelli di radiazione dannosi durante il normale funzionamento e sono esenti da qualsiasi misura di controllo. I sistemi laser di Classee 1 possono contenere laser di classe superiore e possono produrre rischi se utilizzati con interblocchi disattivati. Solo il personale autorizzato può utilizzare i sistemi laser di Classee 1 con interblocchi disattivati. Gli operatori di sistemi laser di Classee 1 con laser di Classee 3B o Classee 4 incorporati devono ricevere un briefing sulla sicurezza laser.



Classe 1M I sistemi laser sono incapaci di produrre condizioni di esposizione pericolose durante il normale funzionamento a meno che il fascio non venga osservato con strumenti ottici. Gli operatori di sistemi laser di Classee 1M devono ricevere un briefing sulla sicurezza laser.



Classe 2 I sistemi laser emettono luce visibile solo a un livello di potenza di 1 milliwatt o inferiore. La normale risposta di avversione alla luce intensa è una protezione adeguata. Fissare il fascio di un laser di classe 2 è pericoloso. Gli operatori di sistemi laser di classe 2 devono ricevere un briefing sulla sicurezza laser.



Classe 2M I sistemi laser emettono solo luce visibile. La normale risposta di avversione alla luce intensa è una protezione adeguata per la visualizzazione ad occhio nudo. Tuttavia, l'osservazione del fascio con strumenti ottici è potenzialmente pericolosa. Gli operatori di sistemi laser di Classee 2M devono ricevere un briefing sulla sicurezza laser.



Classe 3R I sistemi laser sono potenzialmente pericolosi in alcune condizioni di visualizzazione, ma la probabilità di un danno effettivo è ridotta e le misure di controllo per un uso sicuro sono semplici. La maggior parte dei puntatori laser rientra in questa classe. Gli operatori di sistemi laser di classe 3R devono ricevere un briefing sulla sicurezza laser. (La maggior parte dei laser precedentemente classificati come classe 3a rientra in questa categoria.)



Classe 3B I sistemi laser sono pericolosi per gli occhi in caso di esposizione diretta al fascio e ai riflessi speculari, anche per esposizioni momentanee, ma i riflessi diffusi di solito non sono pericolosi. I sistemi laser di Classee 3B devono essere utilizzati solo in aree controllate da operatori autorizzati. Gli operatori di sistemi laser di classe 3B devono ricevere una formazione approvata sulla sicurezza laser.



Classee 4 I sistemi laser sono pericolosi per gli occhi e la pelle in caso di esposizione diretta al fascio, riflessi speculari e riflessi diffusi. Rappresentano anche rischi di incendio e possono produrre contaminanti dell'aria generati dal laser. I sistemi laser di Classee 4 devono essere utilizzati solo in aree controllate da operatori autorizzati. Gli operatori di sistemi laser di classe 4 devono ricevere una formazione approvata sulla sicurezza laser. Per il funzionamento del laser di classe 4 è richiesta una procedura operativa standard (SOP) scritta. Il laser FLUX Ador è certificato dalla FDA ai sensi del Code of Federal Regulations Title 21 come sistema laser di classe 4.



REQUISITI DI FORMAZIONE

Quando si opera in condizioni di Classee 1, tutti gli utenti devono leggere e rispettare il manuale di sicurezza e il software FLUX, Beam Studio. Quando si opera in condizioni di Classee 4, è richiesta una formazione aggiuntiva sulla sicurezza laser che deve essere preparata e somministrata dall'LSO.

Se sono presenti astanti, bambini o se il laser FLUX Ador viene utilizzato in un ambiente pubblico in cui possono essere presenti individui non addestrati, i blocchi del fascio feed-through devono essere installati in modo sicuro.



MISURE DI CONTROLLO

L'LSO determinerà i requisiti per l'area controllata dal laser FLUX Ador. Gli standard minimi considerati dall'LSO per l'area controllata dal laser FLUX Ador sono:

• I controlli all'ingresso consentono solo al personale autorizzato o agli spettatori approvati di accedere all'area di controllo del laser FLUX Ador, se necessario. (Sono accettabili controlli amministrativi.)
• Gli occhiali di protezione laser sono disponibili e utilizzati in conformità con la procedura operativa standard (SOP) per il laser FLUX Ador.
• Controllo del fascio (barriere e blocchi) per limitare i rischi laser all'interno dell'area controllata.
• Procedura operativa standard (SOP) scritta per il laser FLUX Ador.
• Formazione degli operatori del laser FLUX Ador.



POLITICA SUGLI OCCHIALI DI PROTEZIONE

Gli occhiali di protezione laser non sono normalmente necessari per l'utilizzo del laser FLUX Ador quando si opera in condizioni di Classee 1 come descritto nella SOP. L'LSO richiederà l'uso di occhiali o approverà l'utilizzo del laser senza occhiali sulla base di una valutazione del rischio effettuata dall'LSO stesso, o l'LSO può scegliere di delegare questa responsabilità.



RESPONSABILITÀ DEI DIPENDENTI CHE LAVORANO CON I LASER

I dipendenti che lavorano con il laser FLUX Ador con il raggio esposto devono:

• Attivare o lavorare con i laser solo quando autorizzati a farlo.
• Rispettare le norme di sicurezza laser e le procedure di lavoro.
• Informare il proprio supervisore o l'LSO in caso di potenziale incidente, infortunio o sospetta condizione di non sicurezza.

VERIFICA DELLA SICUREZZA LASER

Ad intervalli stabiliti dal Responsabile della Sicurezza Laser, il laser FLUX Ador sarà sottoposto a verifica di sicurezza:

1. Verrà ispezionato visivamente per rilevare eventuali danni.
2. La versione più recente del manuale utente verrà riletta.
3. Il laser verrà acceso e il coperchio verrà aperto per confermare che i sensori dello sportello interrompano correttamente il funzionamento.
4. Il Programma di Sicurezza Laser verrà rivisto per garantire che sia aggiornato e conforme.

Verrà compilato, stampato, firmato, datato e conservato un rapporto di questa verifica.



REGISTRAZIONI

L'LSO deve mantenere registri che documentino il Programma di Sicurezza Laser. Questi registri devono includere:

• Rapporti di analisi dei rischi laser per il laser FLUX Ador
• Un elenco degli operatori formati e autorizzati all'uso del laser FLUX Ador
• Procedure Operative Standard per il laser FLUX Ador
• Approvazioni di misure di controllo laser alternative, se implementate
• Checklist per l'Audit sulla Sicurezza Laser



Procedura Operativa Standard (SOP) per il laser FLUX Ador

Ambito: Questa SOP si applica al normale funzionamento del laser FLUX Ador come specificato dal produttore.

1. Descrizione del sistema
   Sistema di lavorazione dei materiali a laser a diodo a due assi. Questo sistema laser di classe 4 viene solitamente utilizzato in condizioni di classe 1 (ANSI Z136.1, 4.4.2.7.2.1).
   1. Lunghezza d'onda: 1064nm o 445nm (A seconda del modulo utilizzato.)
   2. Potenza massima: 20W
   3. Modalità operativa: Onda continua
   4. Diametro del fascio: 0.06 ~ 0.11 mm
   5. Divergenza del fascio: 4 mrad (M2 =1)
2. Potenziali pericoli
   1. Pericolo per gli occhi da fascio diretto, riflesso o diffuso.
   2. Pericolo per la pelle e rischio d'incendio.
   3. Pericolo elettrico all'interno dell'alimentatore.
   4. Contaminanti atmosferici generati dal laser.
3. Misure di controllo
   1. L'LSO consentirà l'accesso fisico al laser solo agli utenti registrati nel software FLUX Beam Studio, che hanno ricevuto istruzioni per un utilizzo sicuro.
   2. Tutti gli utenti del laser FLUX Ador devono attenersi sempre al manuale d'uso e a tutte le istruzioni del software FLUX Beam Studio.
   3. Il laser FLUX Ador deve essere utilizzato in condizioni di Classee 1 secondo ANSI Z136.1, 4.4.2.7.2.1 (riferimento al Rapporto di Analisi dei Rischi). Le condizioni di Classee 1 si considerano soddisfatte quando si opera secondo le seguenti linee guida.
      1. Il sistema laser deve essere utilizzato con tutte le funzioni di sicurezza del produttore pienamente operative.
      2. Quando la funzione passante non è in uso, la base di estensione Ador deve essere riportata alla configurazione non passante.
      3. Quando si utilizza la funzione passante, i sensori delle porte e i sensori inferiori devono essere verificati prima di iniziare un'operazione.
   4. Tenere gli occhi lontani dalle aperture passanti se non si indossano protezioni oculari.
   5. Tenere tutti i materiali combustibili, gli utensili e le superfici riflettenti lontani dal percorso del fascio laser. Assicurarsi di conoscere la posizione del fascio e mantenersi a distanza di sicurezza.
   6. Gli interventi che richiedono l'accesso all'alimentatore devono essere eseguiti esclusivamente dal produttore, senza eccezioni.
   7. La manutenzione deve essere eseguita con il sistema laser spento.
   8. In condizioni di funzionamento normale, il sistema di aspirazione rimuoverà i contaminanti atmosferici generati dal laser mantenendoli a livelli non pericolosi o irritanti.
4. Formazione richiesta:
   Quando si opera in condizioni di Classee 1, tutti gli utenti devono leggere e rispettare il manuale di sicurezza e il software FLUX, Beam Studio. Quando si opera in condizioni di Classee 4, è richiesta una formazione aggiuntiva sulla sicurezza laser che deve essere preparata e somministrata dall'LSO.
5. Per le emergenze mediche chiamare             .
6. Segnalare tutti gli incidenti all'LSO.
7. Personale autorizzato
   Il seguente personale è autorizzato all'utilizzo di questo sistema:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Note:

Il requisito di densità ottica (OD) nel caso peggiore per gli occhiali di protezione laser è 3,67. Gli occhiali forniti dal produttore del laser hanno una classificazione minima di OD 4. La durata dell'esposizione utilizzata per determinare l'OD è la durata predefinita ANSI per un'esposizione accidentale di 10 secondi.

Con tutte le funzioni di sicurezza del produttore pienamente operative e il laser funzionante secondo la SOP, l'unica fonte di possibile esposizione superiore all'esposizione massima consentita (MPE) è una riflessione diffusa che potrebbe disperdere l'emissione laser attraverso l'apertura di alimentazione. In questa analisi vengono fatte ipotesi molto conservative. La durata dell'esposizione utilizzata è di 600 secondi, che presuppone una visualizzazione intenzionale. Si presume che la potenza dispersa sia di 45 watt, che rappresenta il caso peggiore assoluto. Si presume che l'angolo di visualizzazione sia di 80 gradi. Angoli di visualizzazione maggiori creano una distanza di pericolo inferiore. L'angolo di visualizzazione, in questo caso, è più vicino a 85 gradi o più, quindi un'ipotesi conservativa è di 80 gradi. Date le ipotesi, la zona di pericolo nominale diffusa (NHZ) è di circa 5 centimetri o poco meno di 2 pollici. Questa NHZ è insignificante. Operando secondo la SOP, il sistema laser soddisfa il requisito ANSI 4.4.2.7.2.1 per il funzionamento in condizioni di classe 1.



Segnale di avvertimento





Disclaimer:

Questo documento di formazione si basa su documenti esistenti consultabili, inclusi, ma non limitati a, 21 CFR Parte 1040.10, 1040.11, Standard ANSI Z136.1 - Guida per l'implementazione di un programma di sicurezza laser, OSHA, l'Alleanza per la sicurezza e la salute sul lavoro degli Stati Uniti, il Protocollo laser degli Stati Uniti: gli enti regolatori del laser e il Centro per i dispositivi e la salute radiologica, e altri documenti e standard pubblicamente disponibili emessi dalle suddette agenzie al momento dello sviluppo di questo documento. Sono stati presi in considerazione anche i documenti e gli standard emessi da queste organizzazioni e disponibili nel dominio pubblico, nonché i corsi e le presentazioni di alcuni esperti di sicurezza laser nel dominio pubblico. Il diritto finale di interpretazione di questo documento appartiene a FLUX.
