Beambox II - Accessorio Passthrough

⚠︎Attenzione: La funzione passthrough non è disponibile in Europa.

Descrizione

Questo articolo fornisce una guida dettagliata per l'installazione dell'accessorio Passthrough per Beambox II.
Si prega di seguire attentamente le istruzioni riportate di seguito per il processo di installazione.

Contenuto della confezione:

#	Articolo	Q.tà	Foto

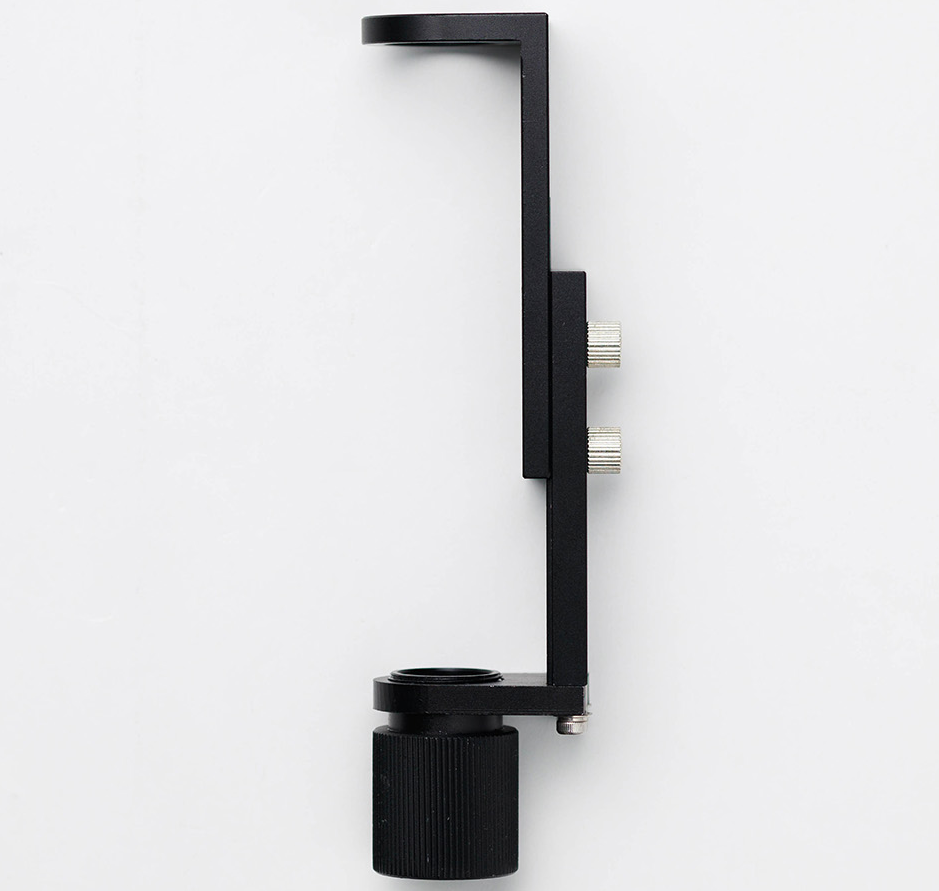

1	Accessorio Estensione Ugello	1 pz
2	Strumento per Messa a Fuoco Manuale	1 pz

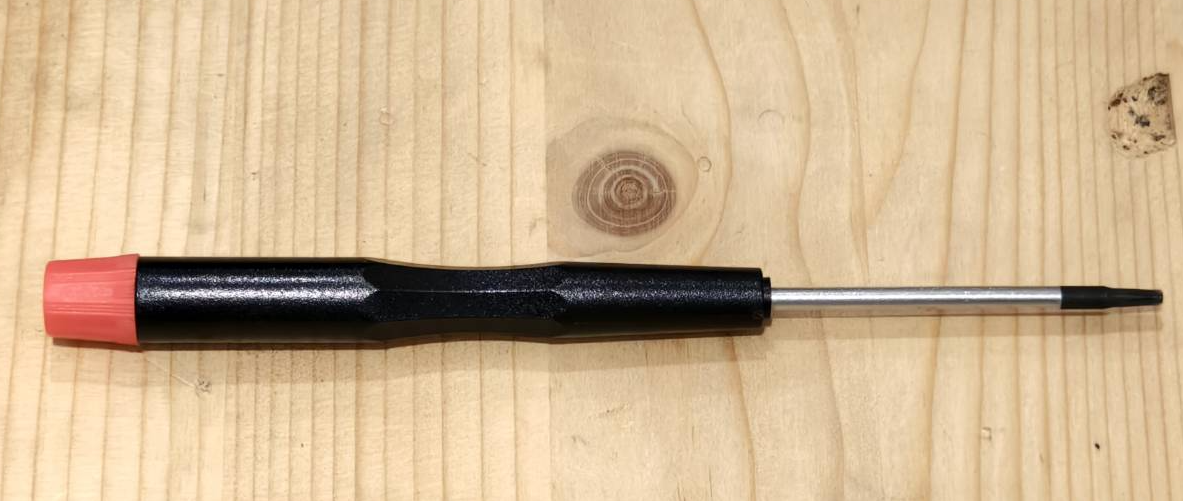

Utensili

Fase 1

Rimuovere il piano a nido d'ape e la staffa della piattaforma.

Fase 2

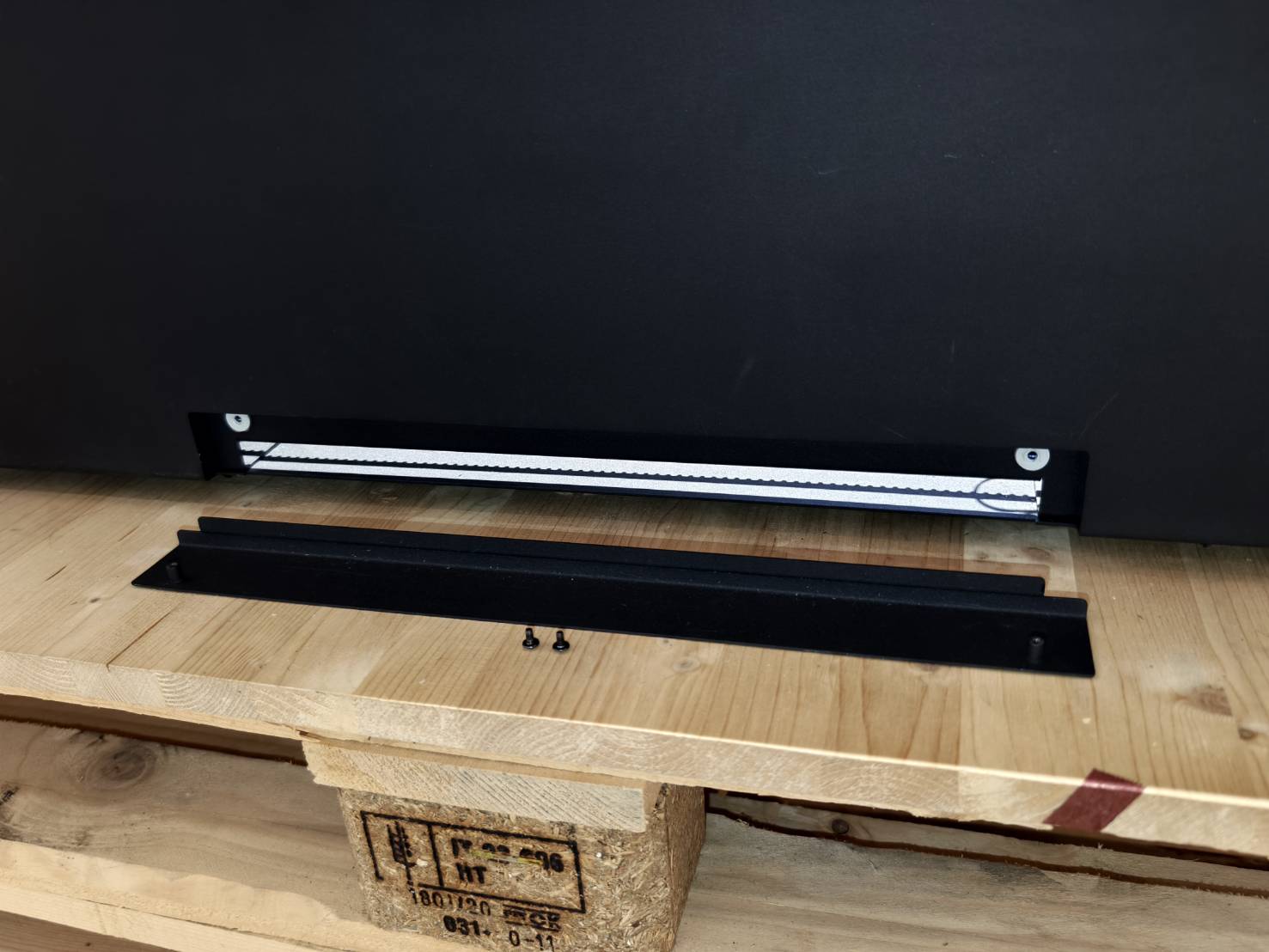

Rimuovere le due viti situate sulla parte anteriore e all'interno della macchina.
Si prega di conservare il coperchio in modo sicuro per un utilizzo futuro.

Passo 3

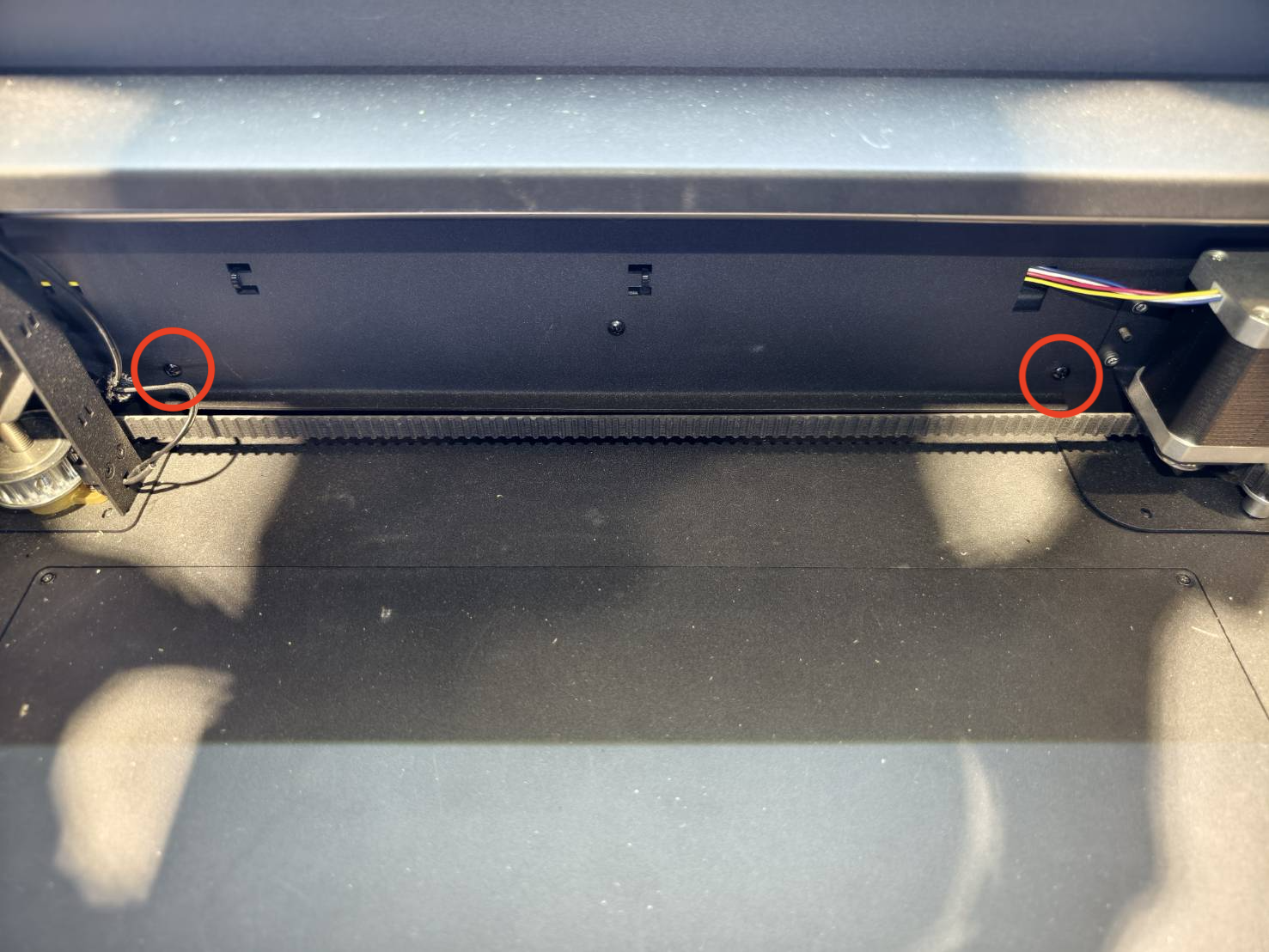

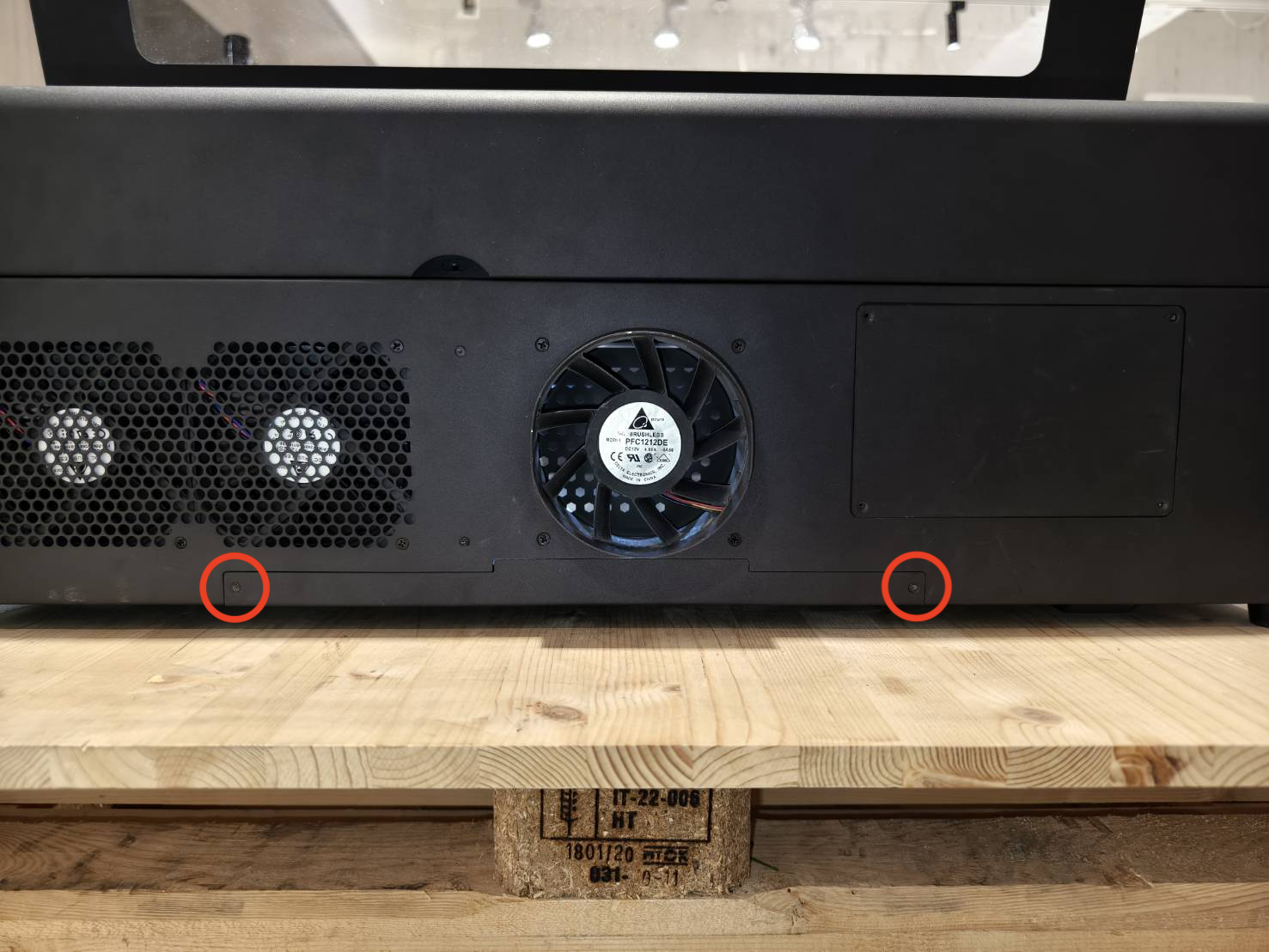

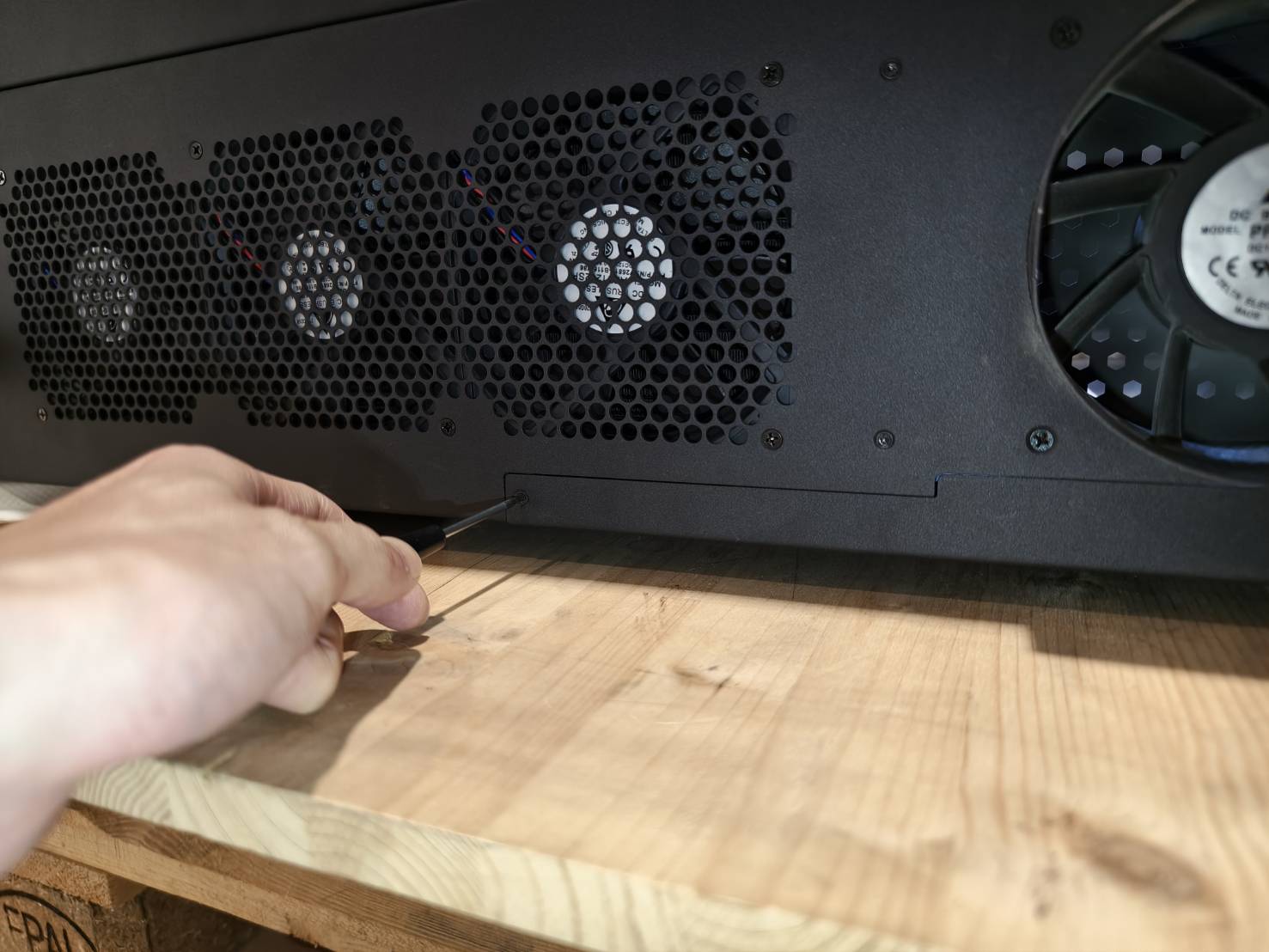

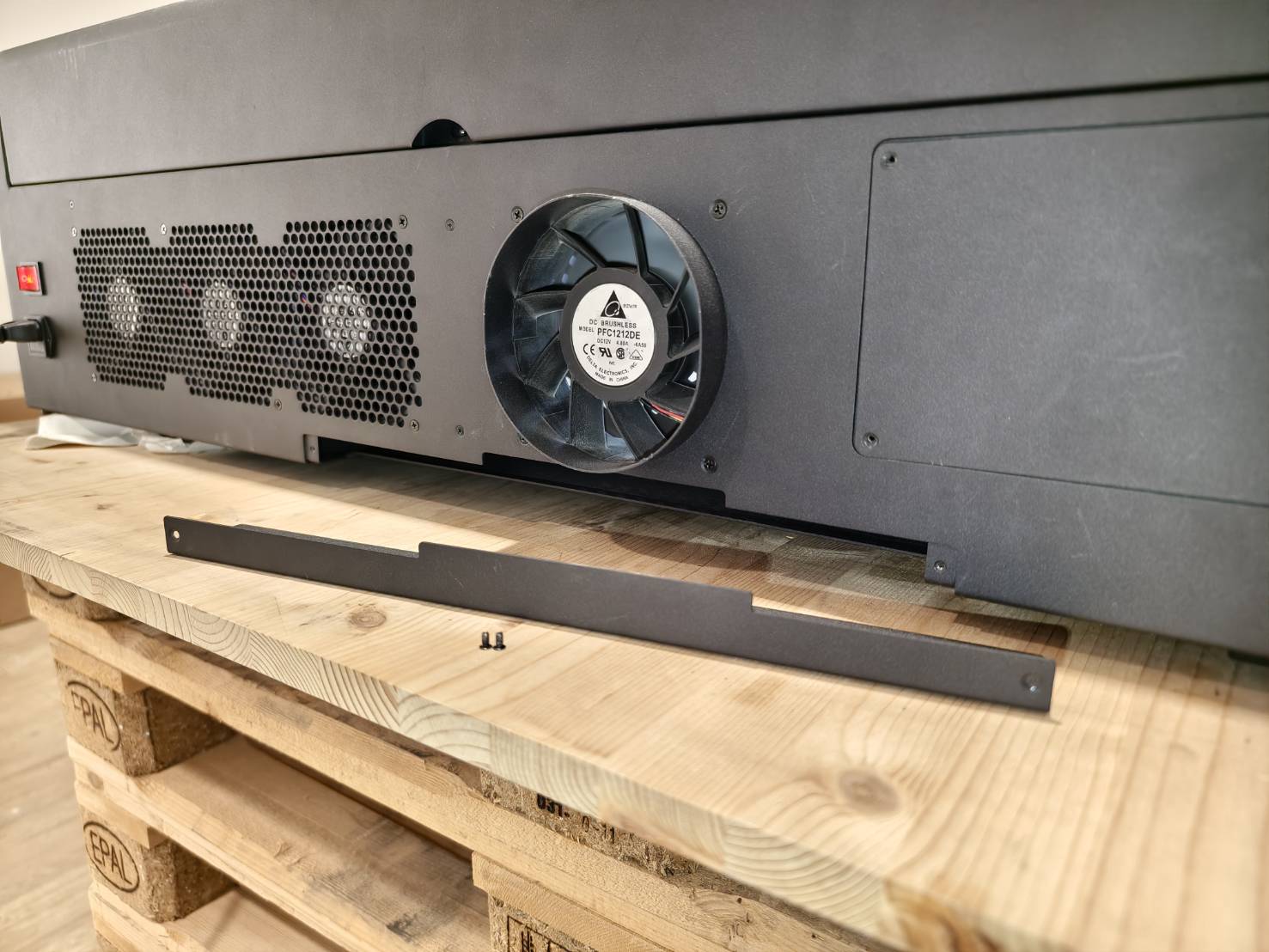

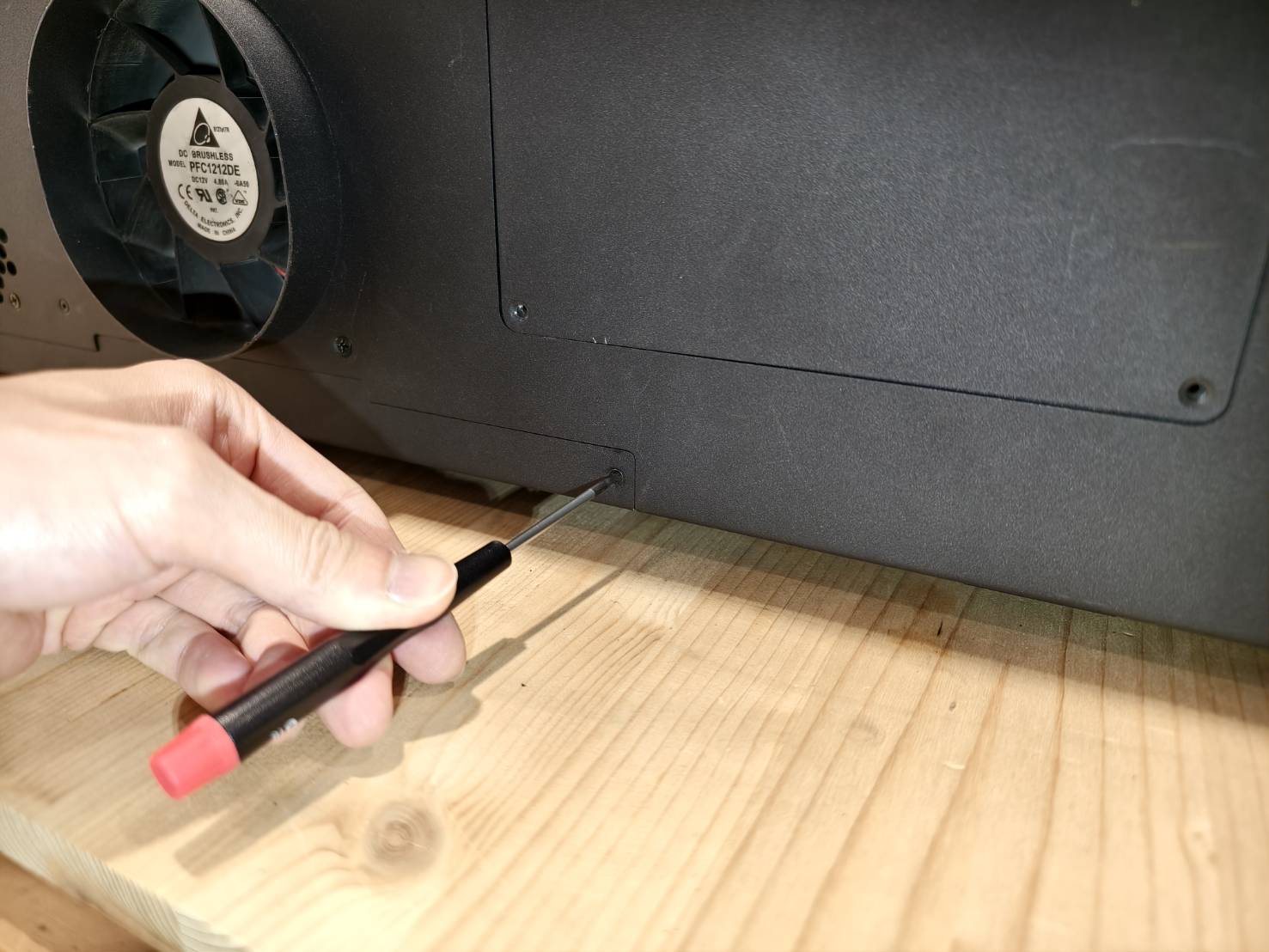

Rimuovere le due viti sul retro della macchina.
Si prega di conservare il coperchio in modo sicuro per un utilizzo futuro.

Passo 4

Riposizionare il tubo dell'aria come mostrato nel video sottostante.
(Il tubo dell'aria deve essere prima scollegato, il suo percorso verrà riorganizzato e poi ricollegato.)

Passo 5

Staccare l'ugello laser ruotando l'anello.

Passo 6

Rimuovere l'anello dall'estensione dell'ugello.
Fissare l'estensione dell'ugello alla macchina utilizzando l'anello.

Passo 7

Riassemblare l'ugello con la lente.

• Assicurarsi che la lente sia nell'ordine corretto.
• Verificare che il lato convesso della lente sia rivolto verso l'alto.
  (Un modo rapido per identificare il lato convesso è che dovrebbe riflettere interamente il vostro viso quando lo guardate.)
• Assicurarsi che il tubo dell'aria non sia piegato.

Spiegazione

Di default, la lente di focalizzazione sarà posizionata in alto e avrà una distanza focale di 4 mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm.

Determinare l'ordine della modalità di messa a fuoco

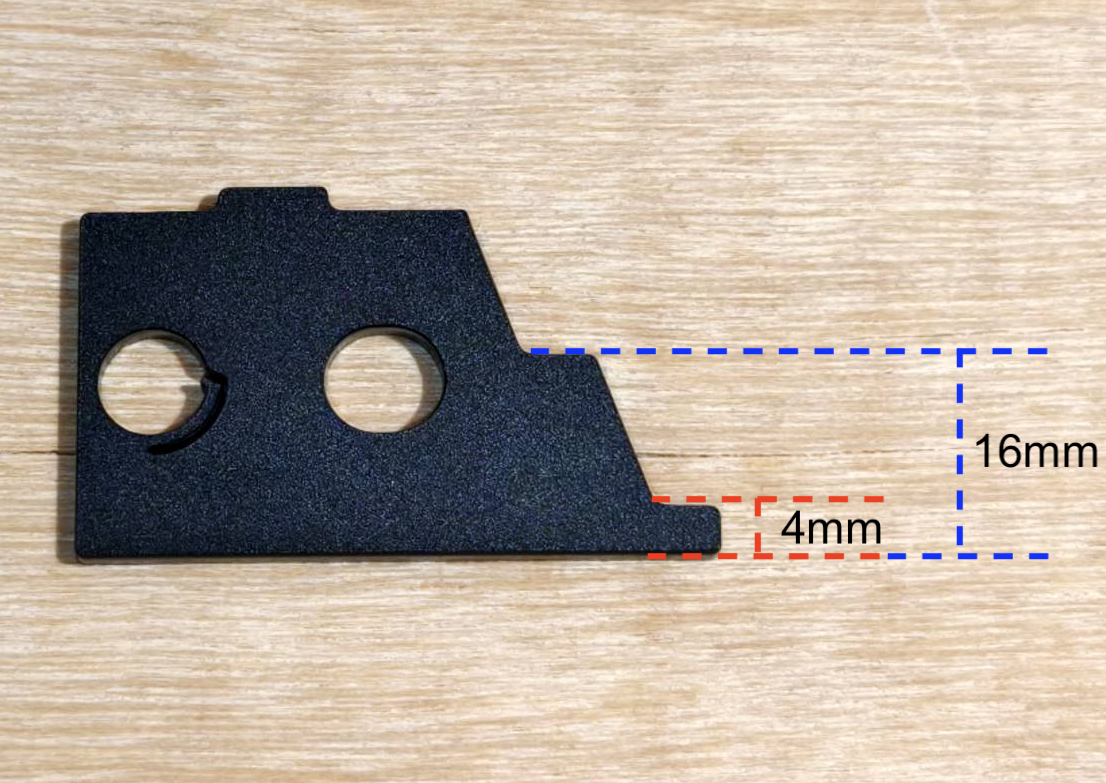

Modalità di messa a fuoco: 4mm (Predefinita)		Modalità di messa a fuoco: 16mm
Lente		Blocco
Blocco		Lente
Anello		Anello
Ugello		Ugello

Dimostrazione

⚠︎ Attenzione: Per prevenire possibili danni, evitare di posizionare il tubo dell'aria nel percorso del laser indicato dalla freccia rossa nell'immagine sottostante.

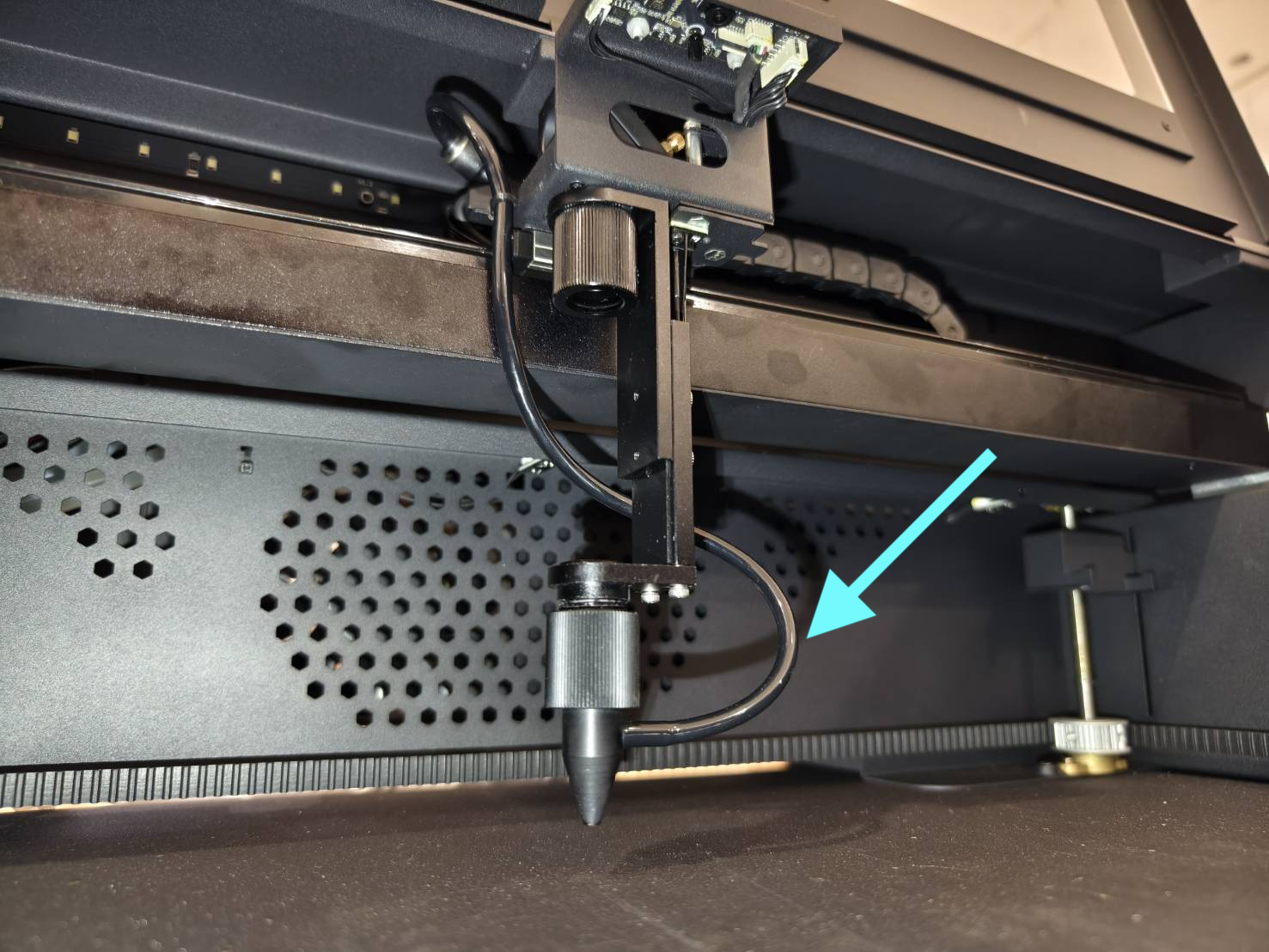

⚠︎ Attenzione: Assicurarsi inoltre di posizionare il tubo dell'aria sul lato destro dell'ugello laser per evitare problemi di homing.

Passo 8

Attivare la funzione di test del flusso d'aria sul pannello e muovere manualmente la testa laser per verificare se il risultato è normale. In particolare, spostare l'ugello verso il lato sinistro, poiché il tubo dell'aria potrebbe urtare il lato della macchina e piegarsi.

Passo 9

Accedere alle "Impostazioni Hardware" per selezionare la modalità di messa a fuoco predefinita.
Macchina >> Impostazioni Hardware >> Pagina successiva >> Modalità Messa a Fuoco >> Selezionare "Messa a Fuoco Ravvicinata" (Predefinita)

Passo 10

L'altezza dell'ugello può essere regolata utilizzando le viti a testa zigrinata laterali.

Passo 11

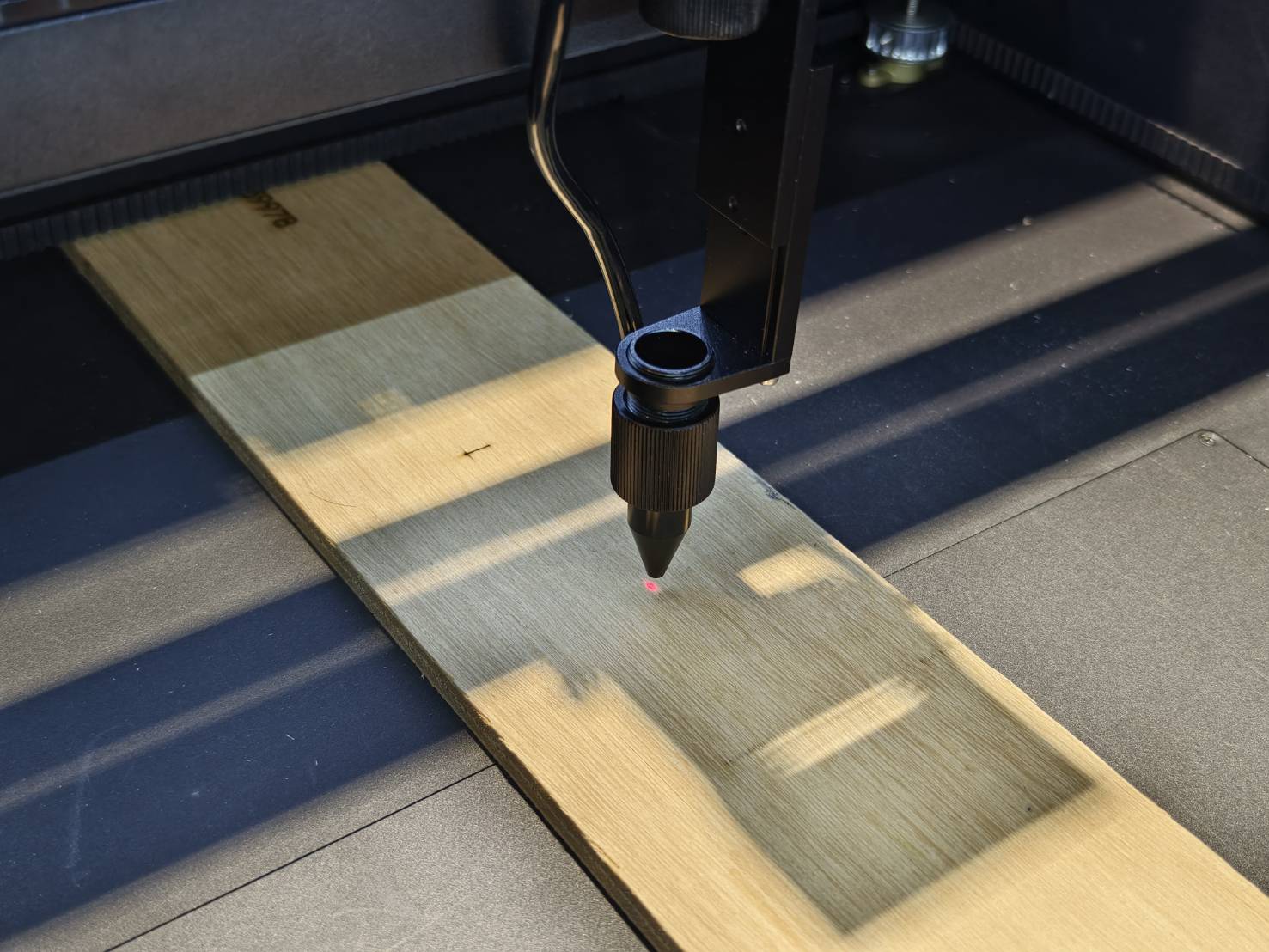

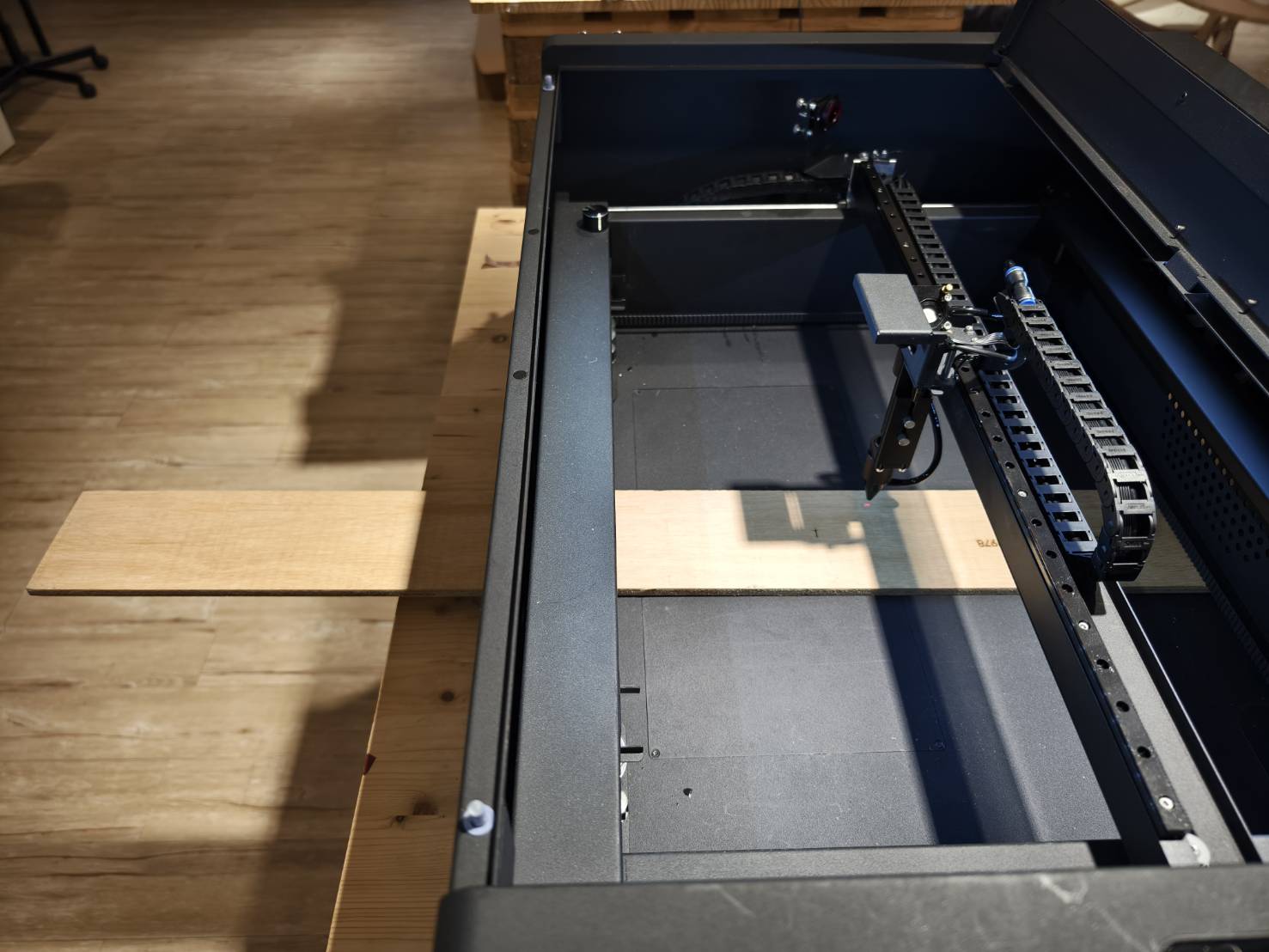

Ora è possibile inserire un pezzo di materiale più lungo all'interno della macchina.

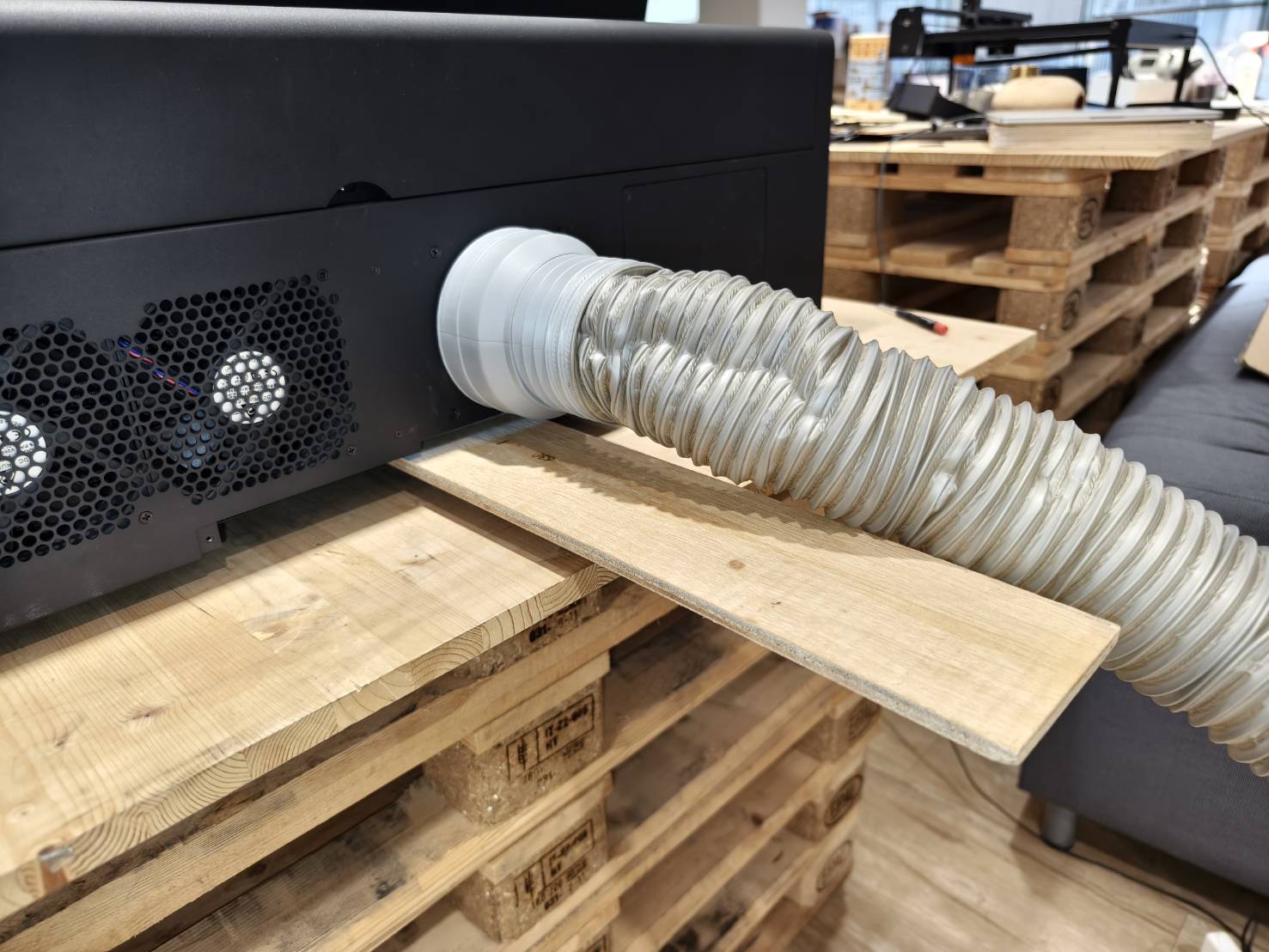

Assicurarsi che il tubo di scarico non ostruisca il lato posteriore del materiale.

Passo 12

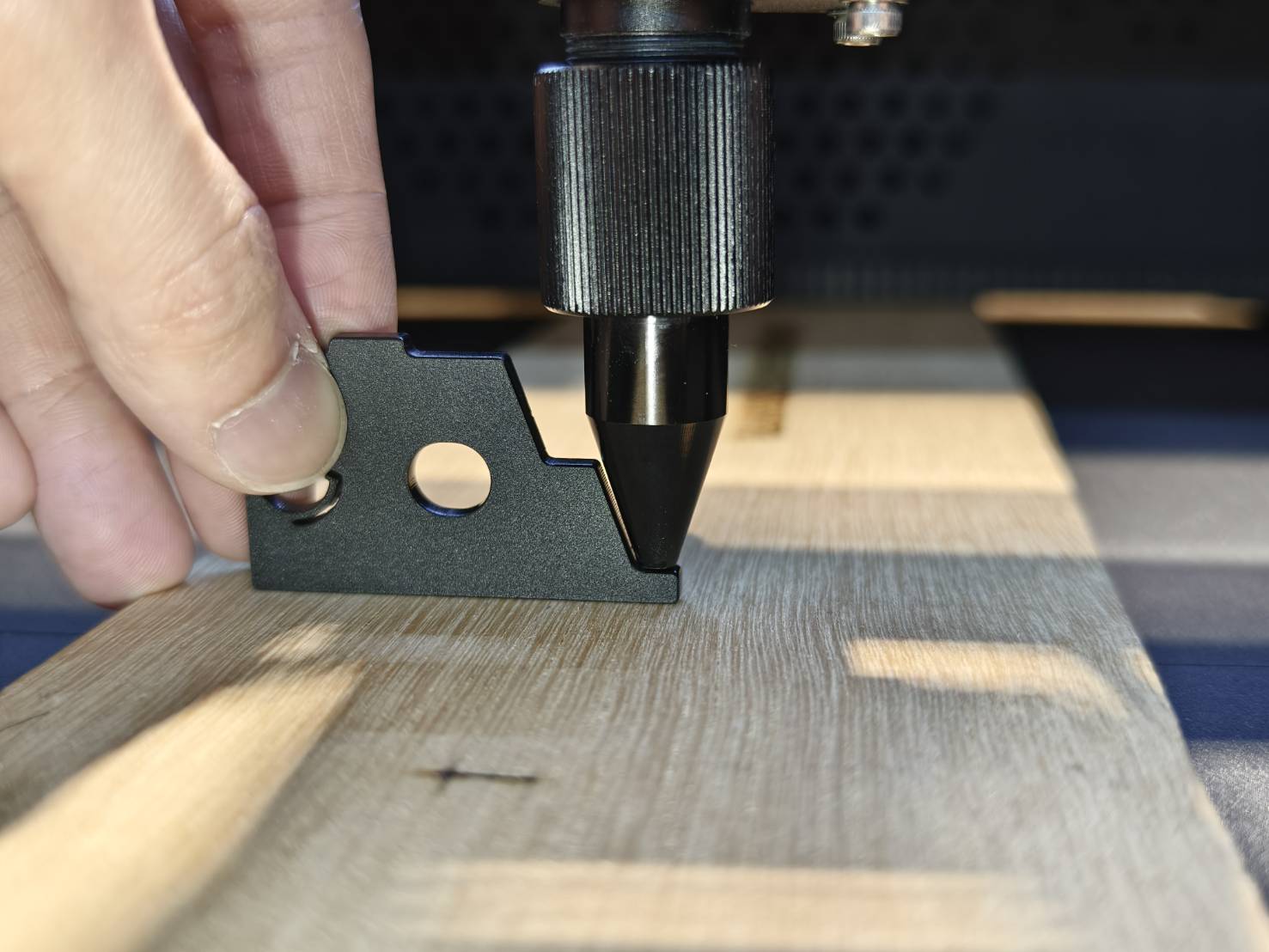

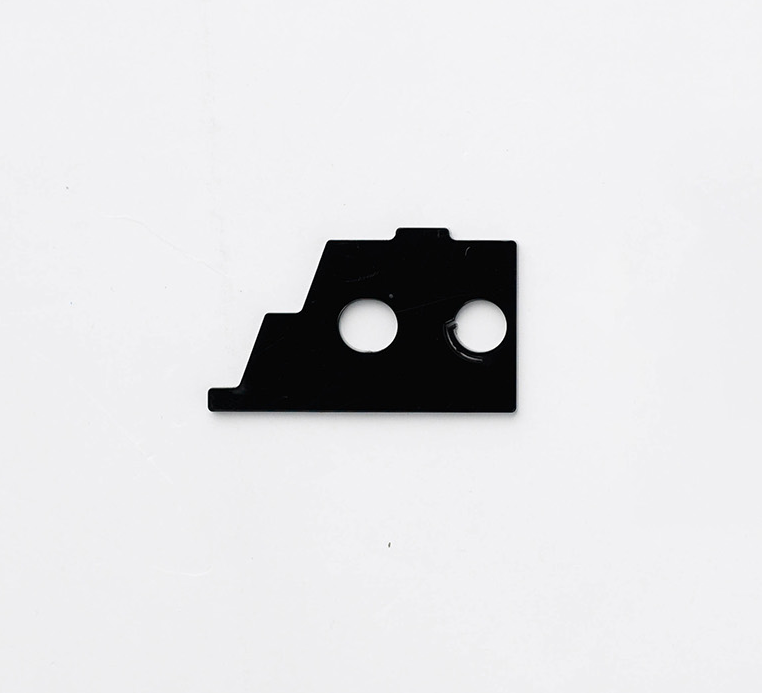

Eseguire la messa a fuoco manuale utilizzando lo strumento apposito. La punta dello strumento ha uno spessore di 4mm e verrà utilizzata per la messa a fuoco. (Se lo strumento è stato smarrito, è possibile utilizzare le istruzioni per crearne uno nuovo.)

Passo 13

Spostare la testa laser nell'area che si desidera incidere o tagliare e chiudere lo sportello.

Passo 14

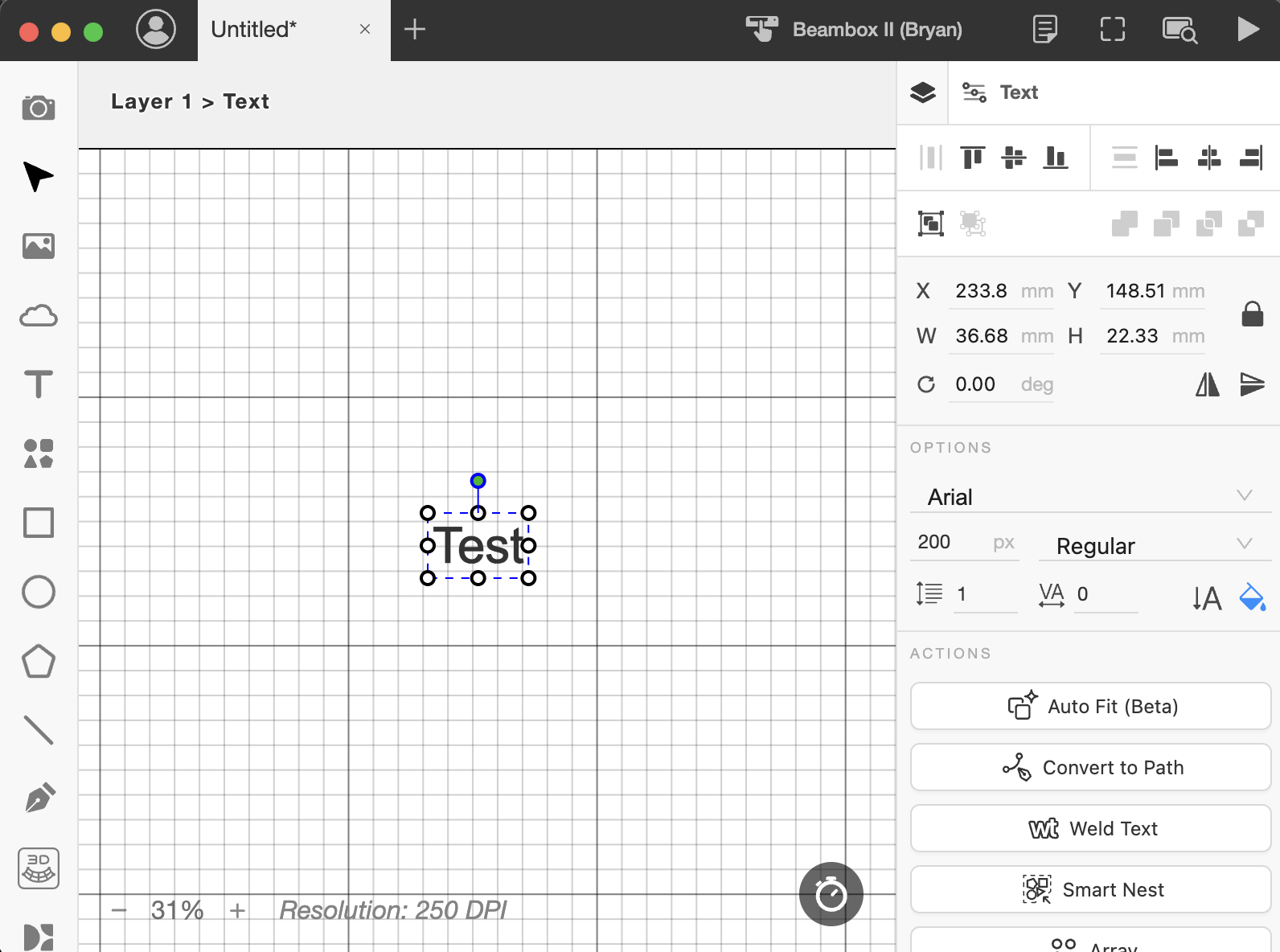

• Avviare Beam Studio e importare o creare un file.

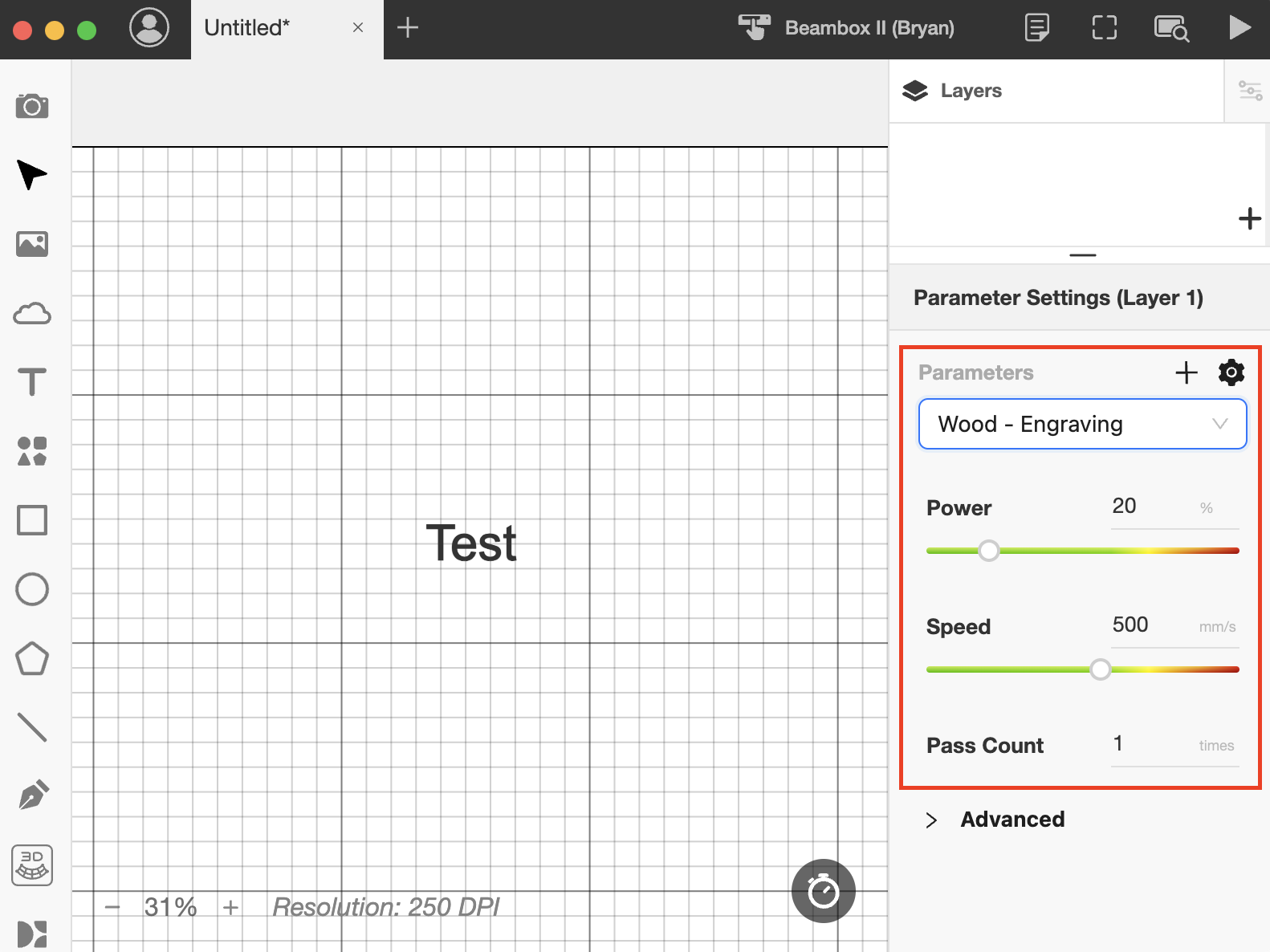

• Impostare i parametri corretti in base al materiale utilizzato.

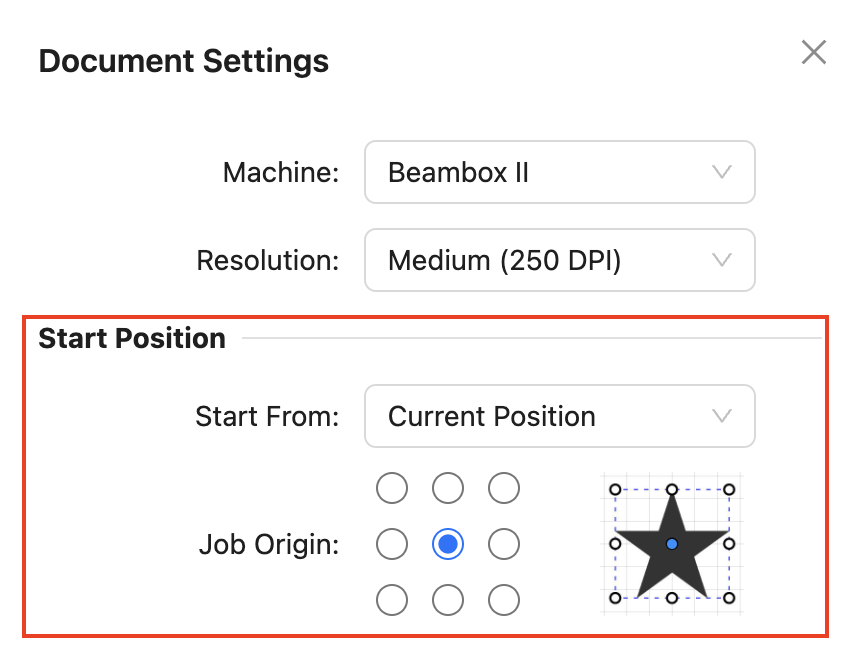

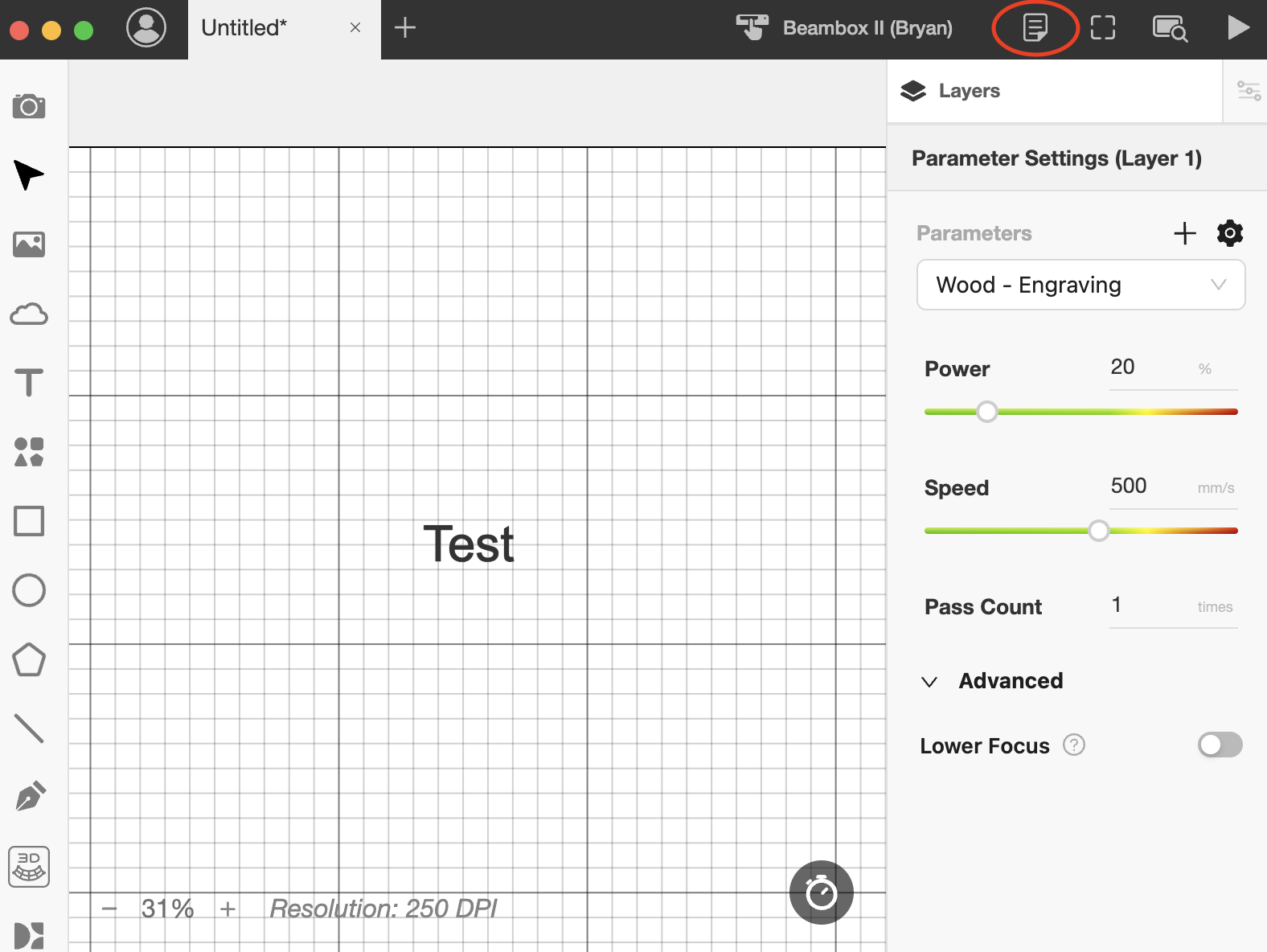

• Abilitare la posizione corrente come punto di partenza nelle impostazioni del documento.

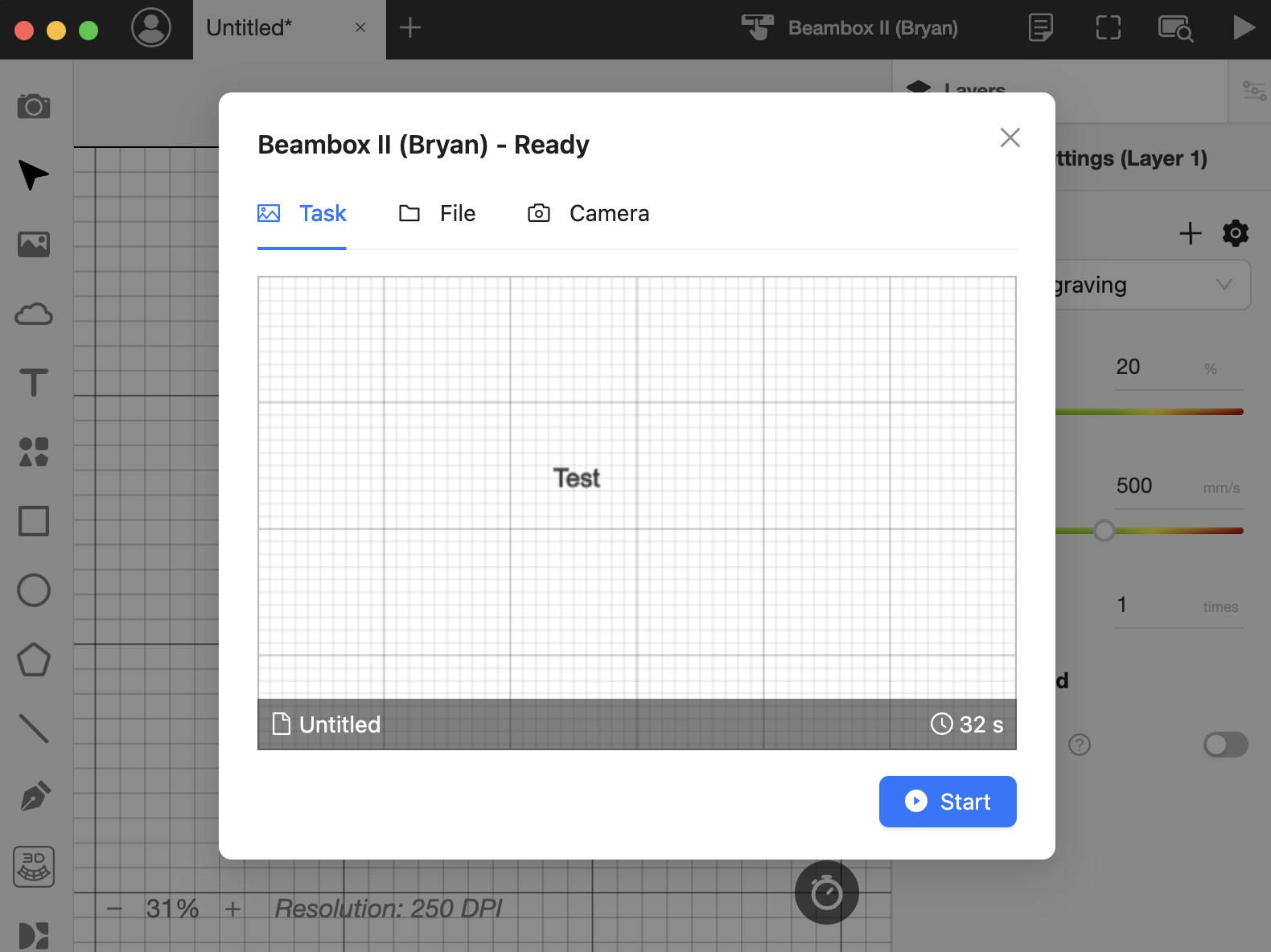

• Avviare il processo.


Passo 14

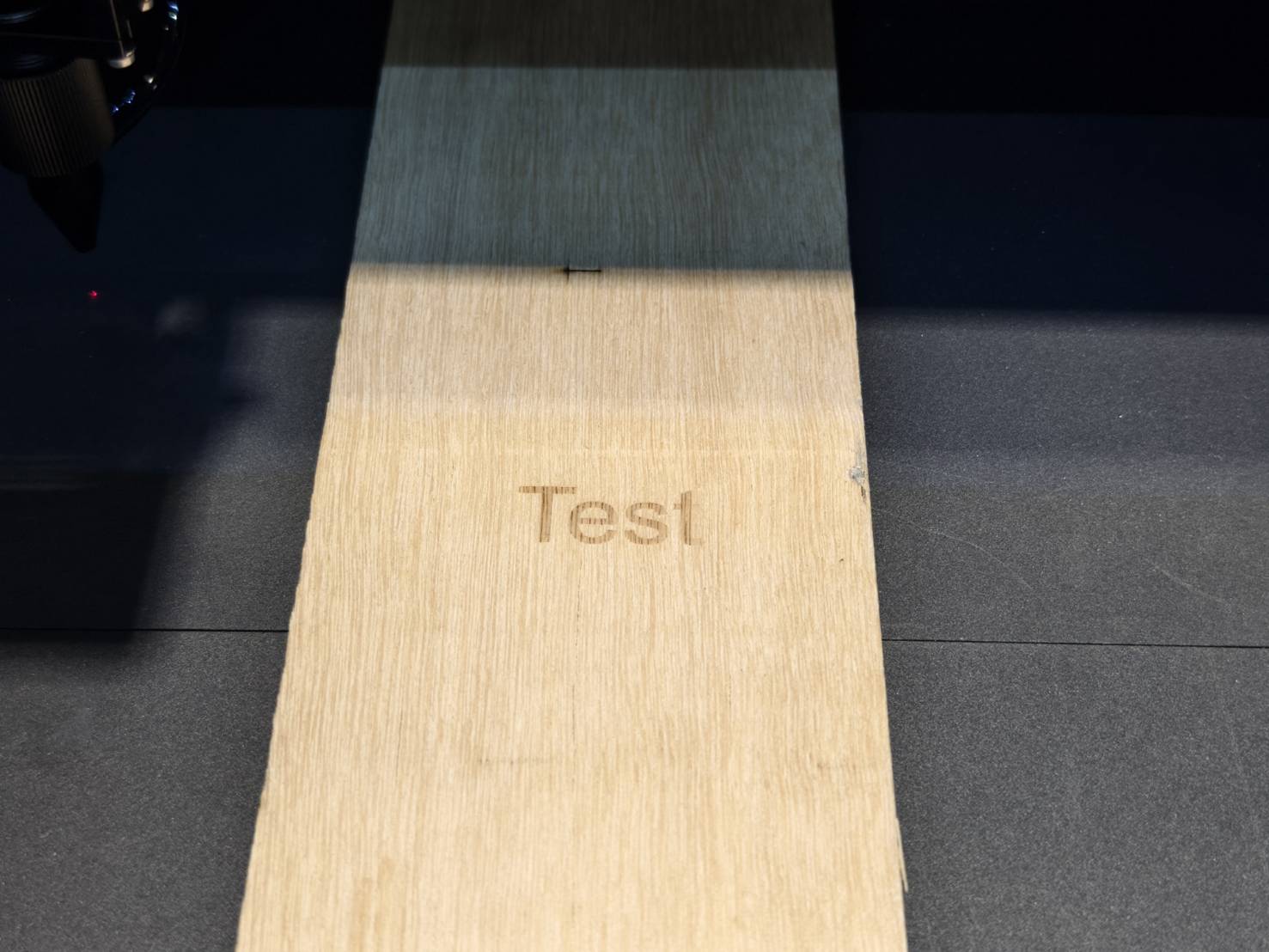

Verificare il risultato.
