3-3 Configurazione rotante

Il dispositivo rotante è compatibile solo con lenti da campo da 110mm e 150mm.

Passo 1

Estrarre il cavo di collegamento dalla confezione. Con la macchina spenta, inserire un'estremità nel lato sinistro della macchina.

Dopo aver collegato l'altra estremità al dispositivo rotante, accendere il Promark.

Passo 2

Passo 3

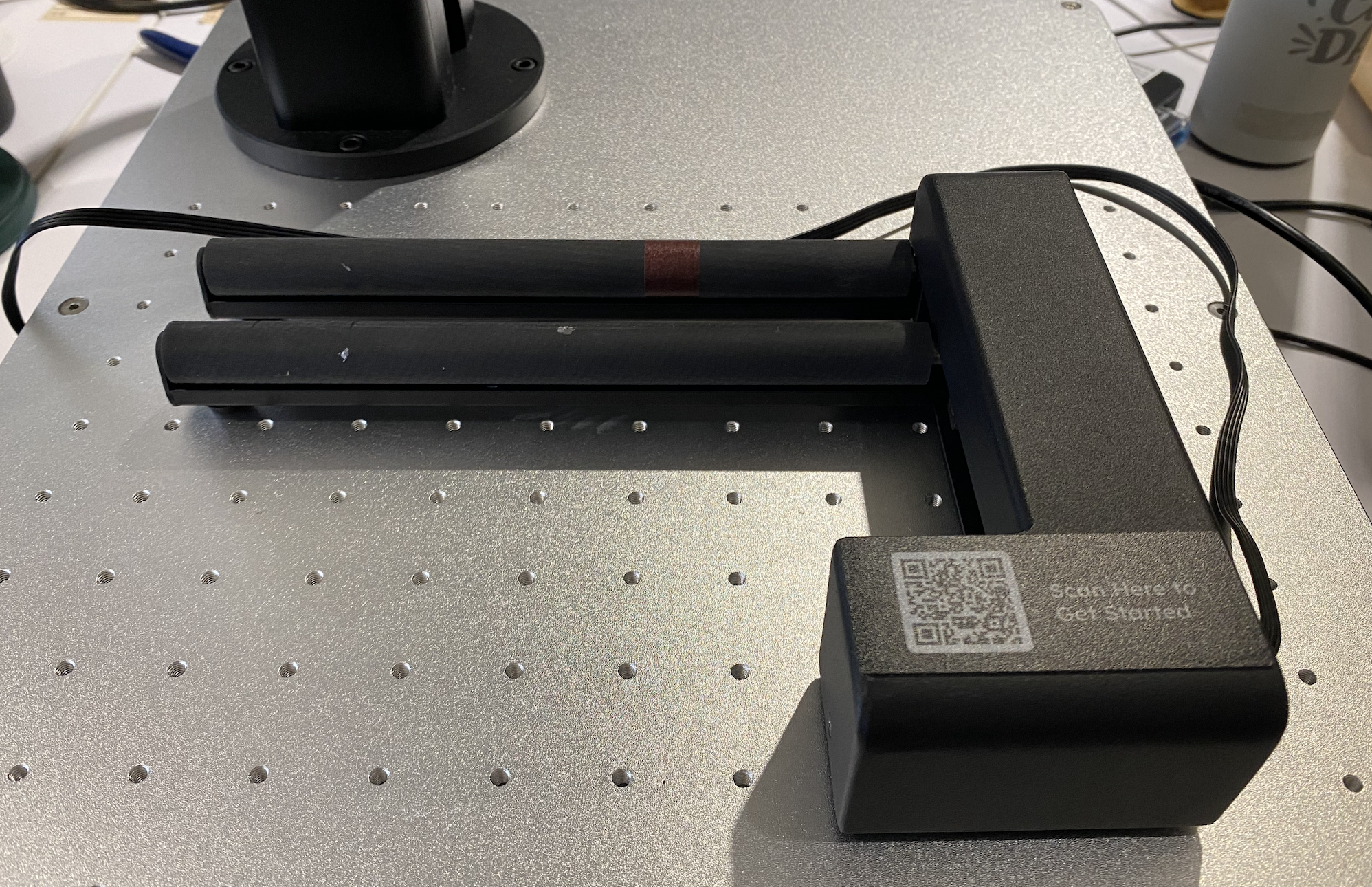

Selezionare il dispositivo rotante in uso, quindi configurare le relative impostazioni.

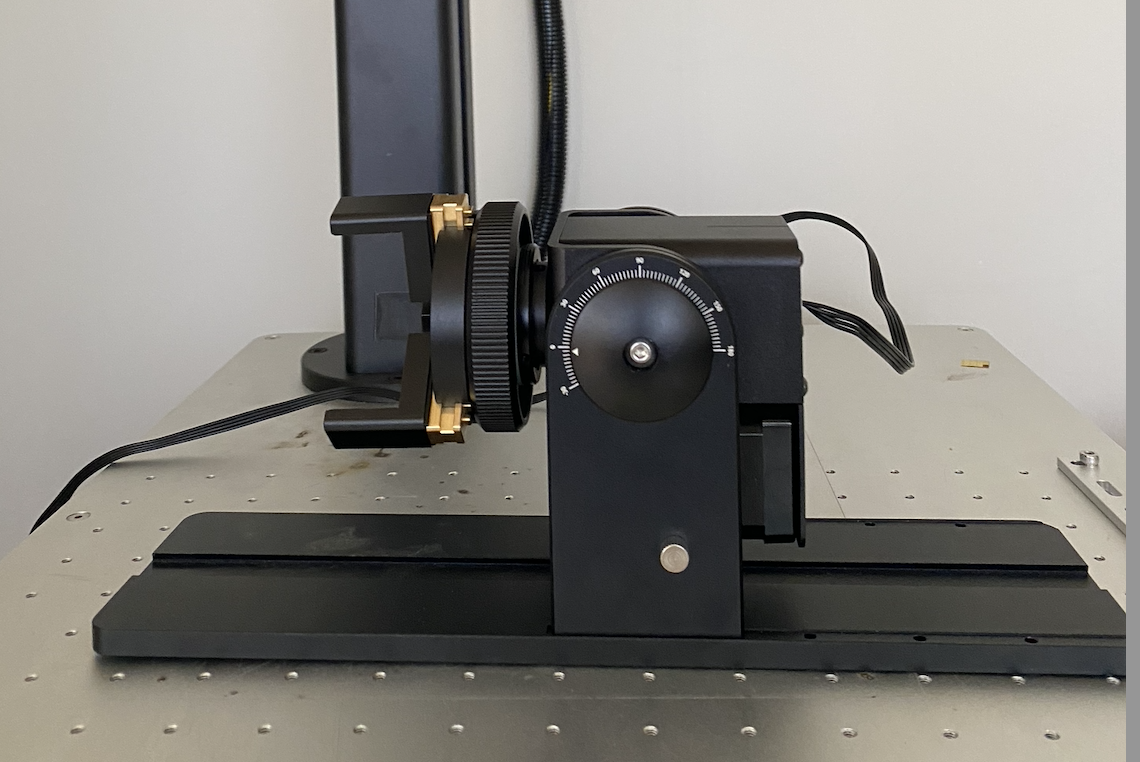

1. Inserire la circonferenza o il diametro dell'oggetto (solo per il mandrino) 2. Regolare il rapporto di rotazione per il funzionamento dell'asse rotante. 3. Dimensione di suddivisione: La lunghezza unitaria di ogni sezione di incisione nell'immagine. 4. Dimensione di sovrapposizione: La lunghezza di sovrapposizione di ogni sezione. 5. Se l'asse rotante è ribaltato a sinistra, è necessario attivare la funzione specchio.

Circonferenza

• Se la circonferenza inserita è maggiore di quella dell'oggetto effettivo, potrebbe causare una sovrapposizione dell'area di incisione, con conseguente colorazione non uniforme.
• Se la circonferenza inserita è inferiore a quella dell'oggetto effettivo, potrebbero verificarsi spazi vuoti tra le sezioni del motivo.

Quando si utilizza il mandrino, se l'oggetto è conico, si consiglia di inserire la circonferenza media dell'area di incisione.

Dimensione di divisione

Quando si utilizza il rotante Promark, l'immagine verrà suddivisa in più sezioni. Ogni sezione verrà marcata sequenzialmente sull'oggetto; successivamente, il rotante ruoterà per marcare la sezione seguente, continuando ciclicamente fino a quando l'intera immagine non sarà completamente marcata.

La dimensione di ciascuna sezione è determinata dall'impostazione della dimensione di divisione.

Se l'oggetto ha una forma conica o irregolare, l'utilizzo di una dimensione di segmento più piccola può ridurre gli spazi vuoti o il disallineamento tra le sezioni.

Una dimensione di divisione maggiore può ridurre il tempo necessario per l'operazione, ma potrebbe influire sul risultato dell'incisione a causa di una maggiore variazione della lunghezza focale all'interno di una singola unità di lunghezza.

Dimensione di sovrapposizione

Per ridurre potenziali spazi vuoti tra le sezioni, è possibile impostare una sovrapposizione fissa alla fine di ogni sezione per minimizzare gli spazi visibili.

Tuttavia, si tenga presente che una sovrapposizione eccessiva potrebbe causare un surriscaldamento delle aree sovrapposte del materiale, risultando in una linea orizzontale visibile.

＊Il rotante Promark supporta solo l'incisione in direzione X.
