2-4 Calibrazione della fotocamera

⚠︎ Assicurarsi che Beam Studio e il firmware di beamo II siano aggiornati all'ultima versione.

Descrizione

Questo articolo guiderà l'utente attraverso il processo di calibrazione della fotocamera.


Quando è necessaria la calibrazione della fotocamera
1. Quando si utilizza la macchina per la prima volta.
2. Quando la macchina è stata spostata.
3. Quando si verifica una discrepanza tra l'anteprima della fotocamera e la posizione effettiva di incisione.

Nota:
La calibrazione della fotocamera è necessaria per il primo utilizzo della funzione di anteprima.

Passaggio 1 - Verificare la versione di Beam Studio e del firmware

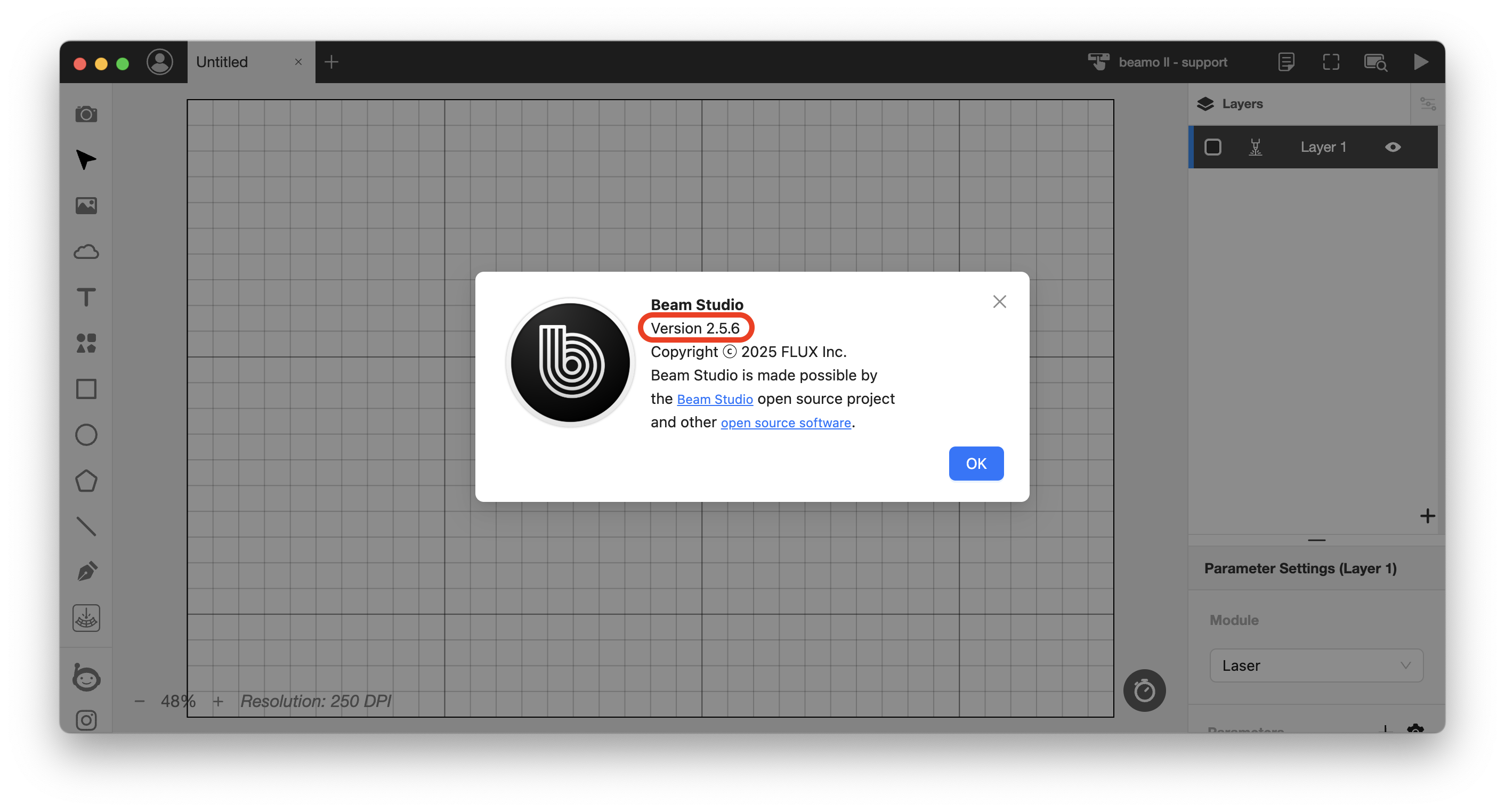

Versione software richiesta: Beam Studio 2.5.11 o superiore.

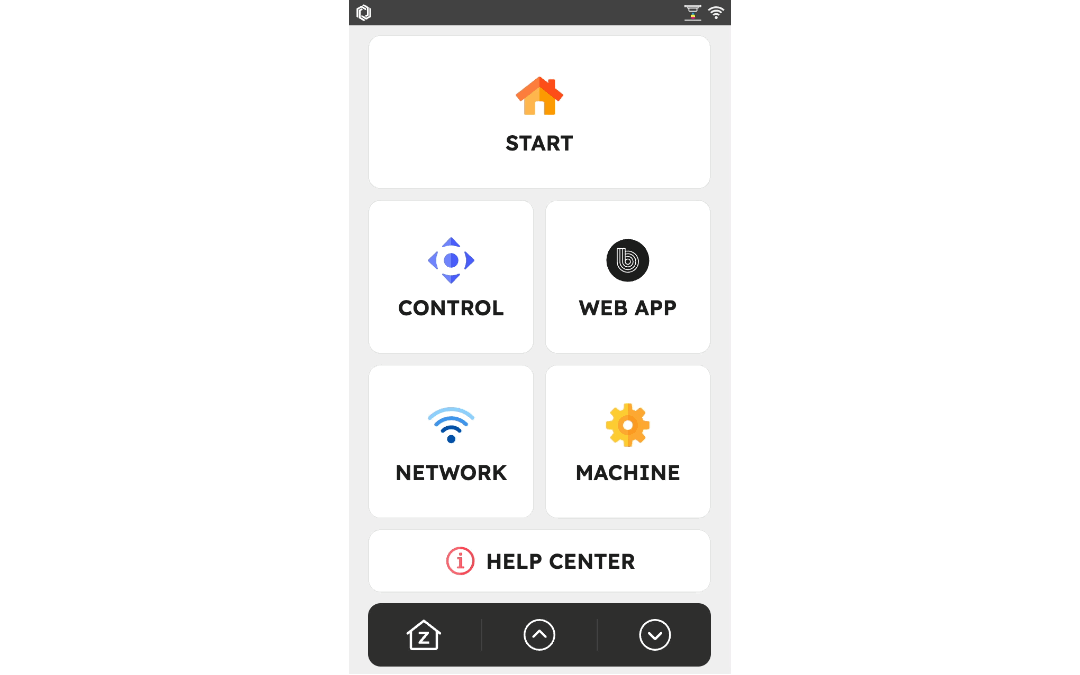

Versione firmware richiesta: 6.1.6 o superiore.

Passaggio 2 - Preparazione

Materiali da preparare:

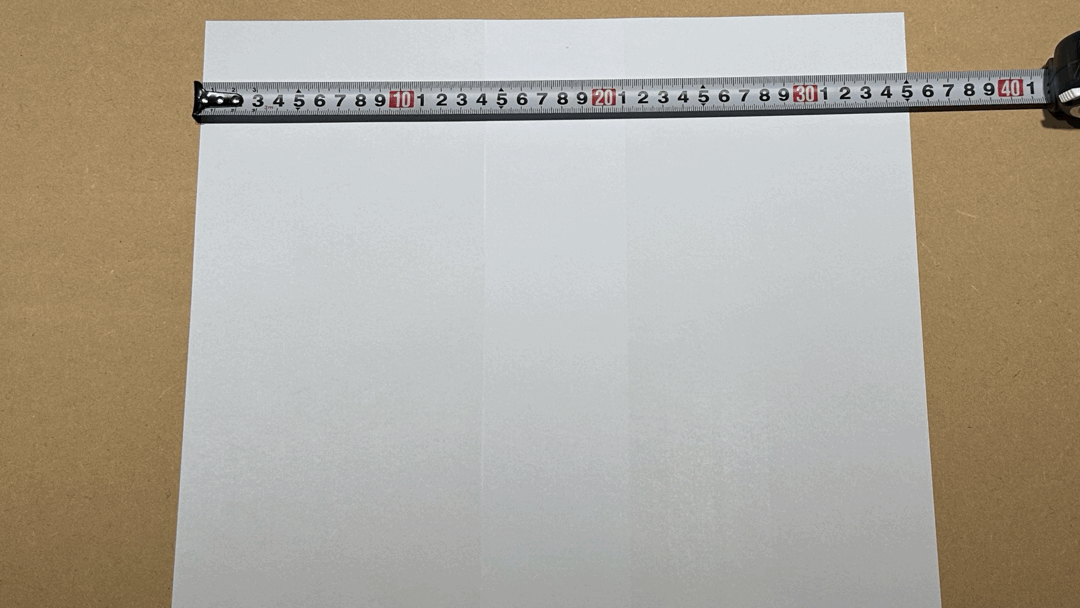

Sovrapporre e incollare due fogli di carta bianca A4 per creare una superficie di circa 19–28 cm di lunghezza e 31–40 cm di larghezza, oppure utilizzare una tavola di legno chiaro delle stesse dimensioni.

Passaggio 3 - Aggiungere un nuovo progetto ed eseguire la calibrazione della fotocamera

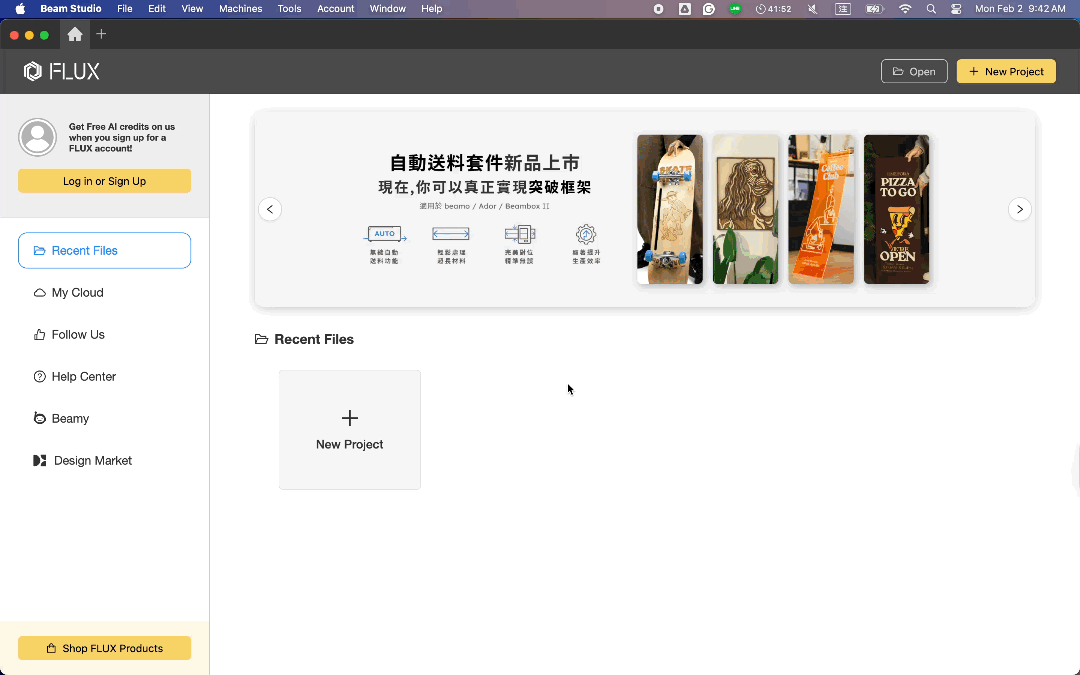

Aggiungere un nuovo progetto, selezionare il nome della macchina che si desidera utilizzare e fare clic su "Calibra fotocamera".

Passaggio 4 - Posizionare la carta bianca

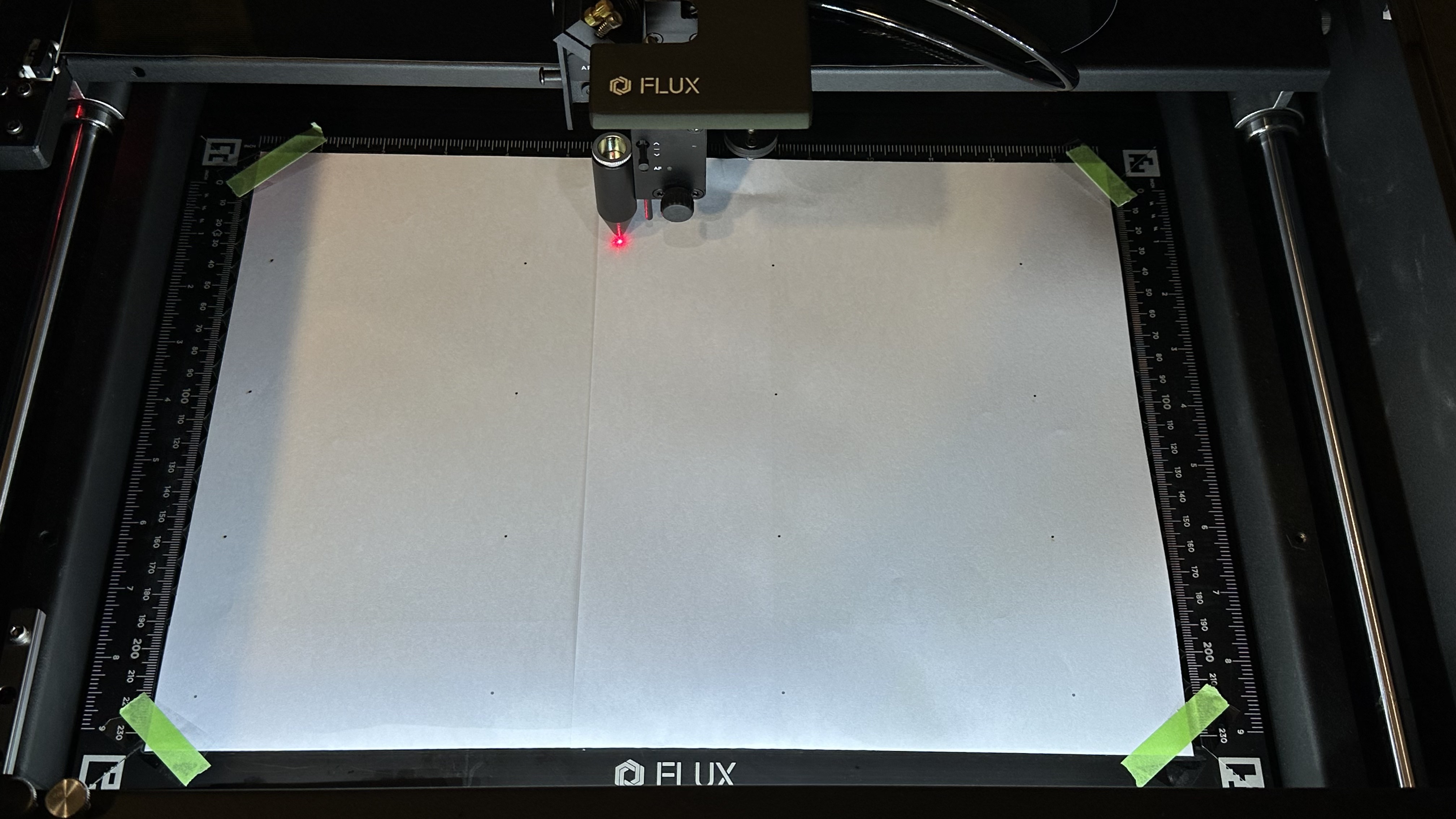

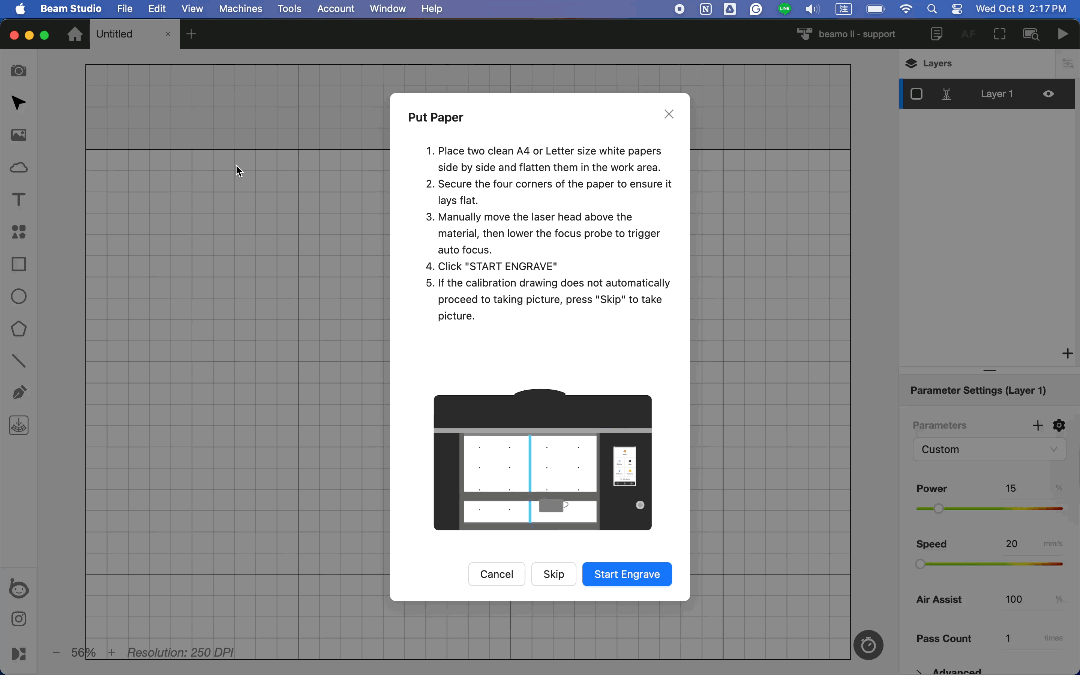

Posizionare un foglio di carta bianca A4 pulito al centro dell'area di lavoro e fissarlo con nastro adesivo su tutti e quattro gli angoli.

Passaggio 5 - Disegno dell'immagine di calibrazione

Fare clic su "AVVIA INCISIONE" per disegnare l'immagine di calibrazione.

Passaggio 6 - Allineamento dei punti di riferimento

Ingrandire, ridurre e regolare l'esposizione della foto per allineare con precisione i punti marcatori rossi con gli otto punti disegnati.

Passaggio 7 - Verifica dei risultati della calibrazione

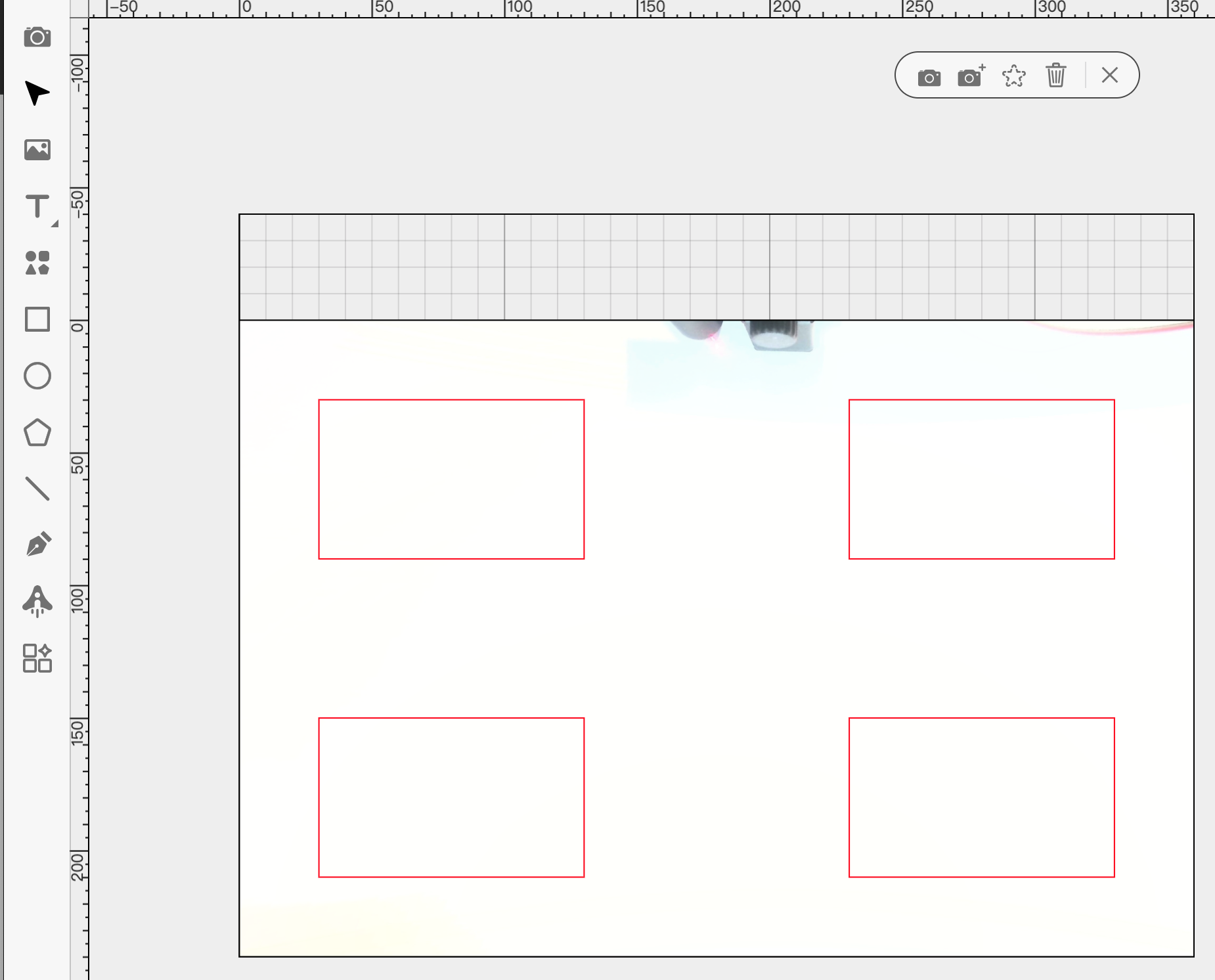

Disegnare quattro rettangoli secondo le seguenti impostazioni e verificare che tutti e quattro i lati di ciascun rettangolo siano completamente allineati con i punti di marcatura laser.

Posizioni e dimensioni:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Se i rettangoli non sono allineati correttamente con i punti di marcatura, rimettere a fuoco regolando l'altezza del materiale ed eseguire nuovamente la calibrazione della fotocamera per ripristinare la precisione del posizionamento.
