⚠︎ Prima di iniziare, assicurarsi che Beam Studio e il firmware HEXA RF siano aggiornati alle versioni più recenti.

Descrizione

Questo articolo guiderà l'utente attraverso il processo di calibrazione della fotocamera.

Quando è richiesta la calibrazione della fotocamera
1. Quando si utilizza la macchina per la prima volta.
2. Dopo aver spostato la macchina.
3. Quando si verifica una discrepanza tra l'anteprima della fotocamera e la posizione effettiva di incisione.

Nota:
La calibrazione della fotocamera è richiesta prima di utilizzare la funzione di anteprima della fotocamera per la prima volta dopo il disimballaggio.

Passaggio 1 - Verificare le versioni del software e del firmware

Versione software richiesta: Beam Studio 2.6.2 o successiva Screenshot 2026-02-09 at 3.51.12 PM.png

Versione firmware richiesta: 6.2.2 o successiva
FW version.gif

Passaggio 2 - Preparare i materiali

Materiali richiesti (da preparare autonomamente):
Foglio bianco A4 o pannello di colore chiaro di dimensioni simili White paper.png

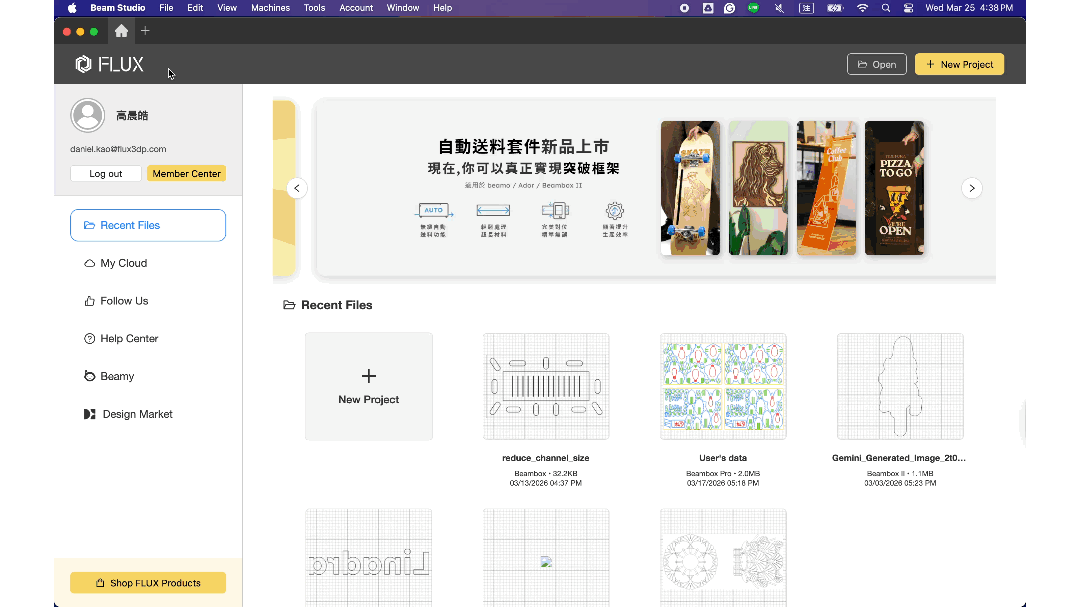

Passaggio 3 - Avviare la calibrazione della fotocamera

Creare un nuovo progetto, selezionare la macchina da calibrare, quindi fare clic su "Calibrazione" > "Calibrazione fotocamera"

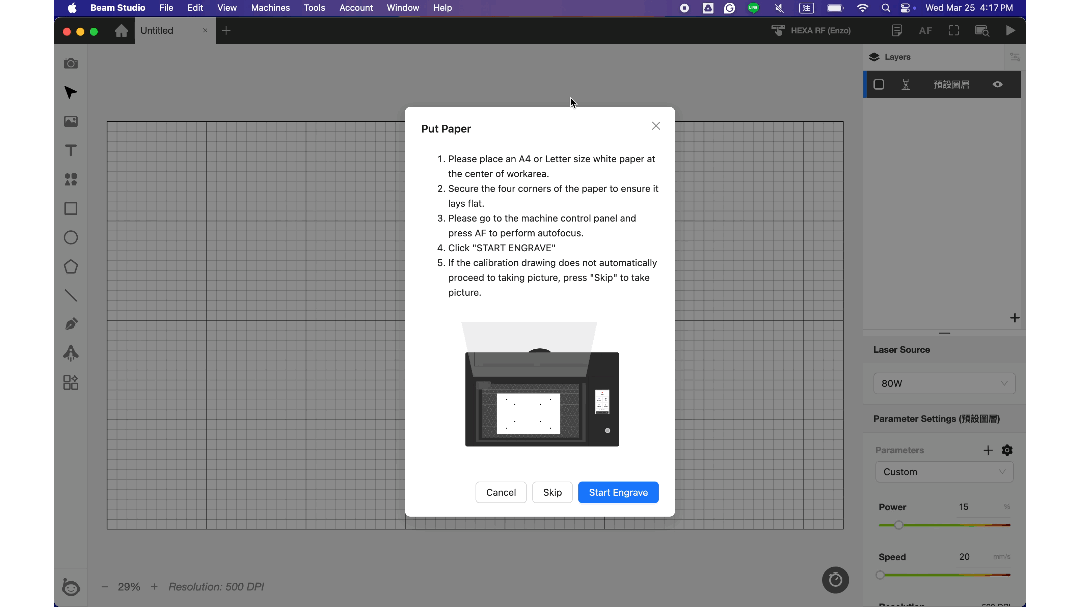

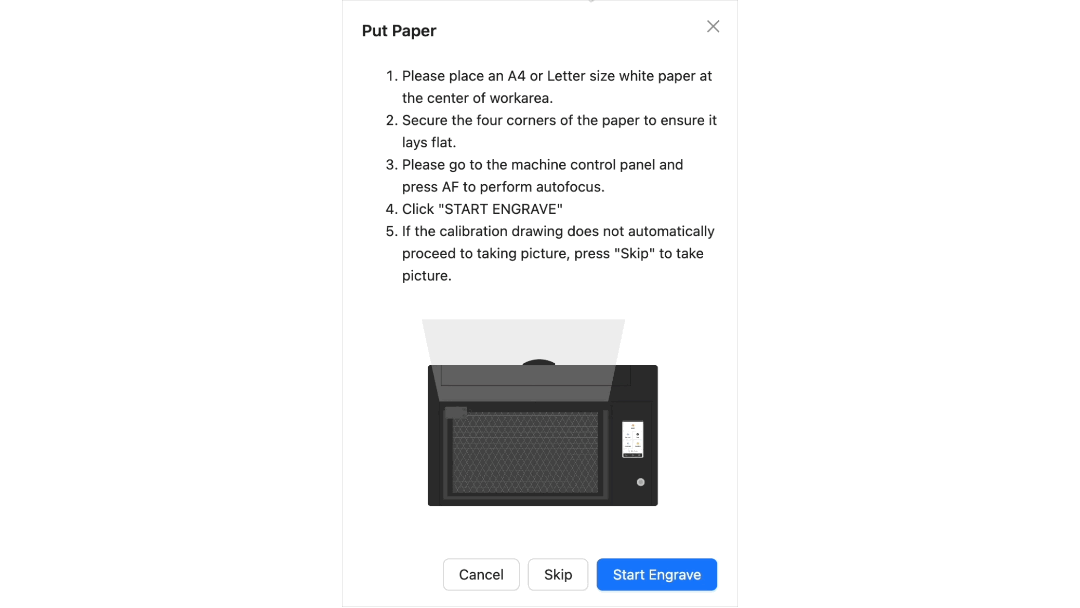

Passaggio 4 - Posizionare il foglio bianco

Posizionare un foglio bianco A4 pulito al centro dell'area di lavoro e fissare tutti e quattro gli angoli con nastro adesivo.

Passaggio 5 - Disegno del pattern di calibrazione

Fare clic per iniziare a disegnare il pattern di calibrazione

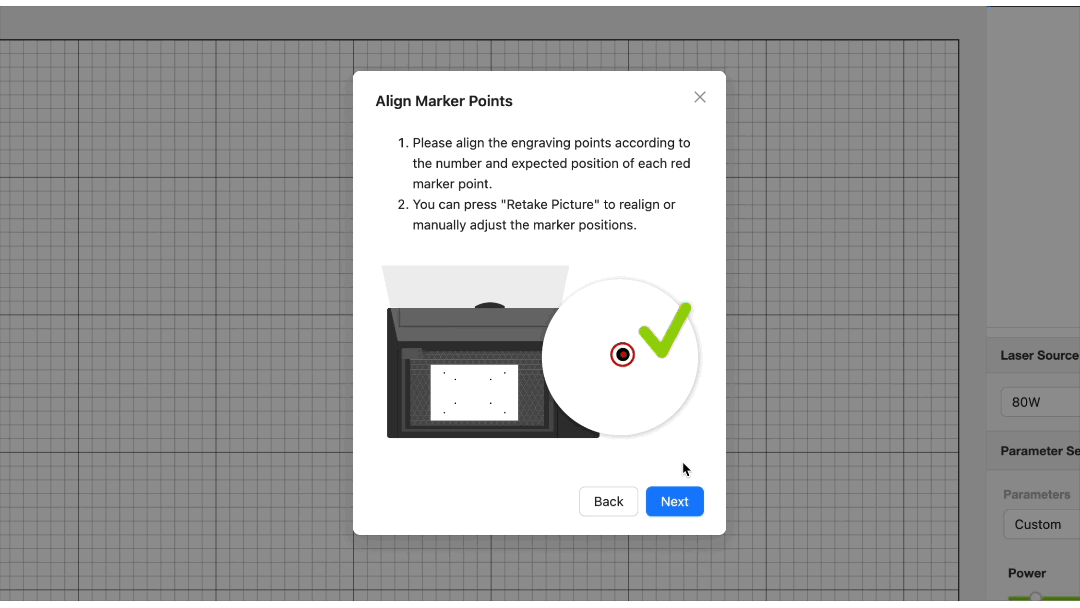

Passaggio 6 - Allineamento marcatori

È possibile ingrandire/ridurre e regolare l'esposizione dell'immagine per verificare e spostare i punti marcatori rossi in modo che si sovrappongano completamente agli otto punti stampati Move markers.gif

Se i marcatori appaiono come mostrato di seguito e non sono posizionati sulla carta bianca, seguire i passaggi seguenti per la regolazione.
Abnormal marker example.png
