Descrizione

Questa pagina illustra il metodo di installazione della lente da 1.5 pollici.

Nota:
La lente di messa a fuoco da 1.5 pollici HEXA RF è progettata per l'incisione e produce risultati più precisi rispetto alla lente di messa a fuoco standard. Questo accessorio non è applicabile per il taglio. Pertanto, utilizzare la lente di messa a fuoco standard per le operazioni di taglio.

Passaggio 1

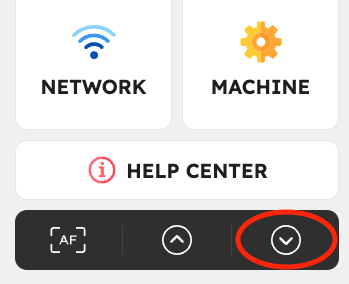

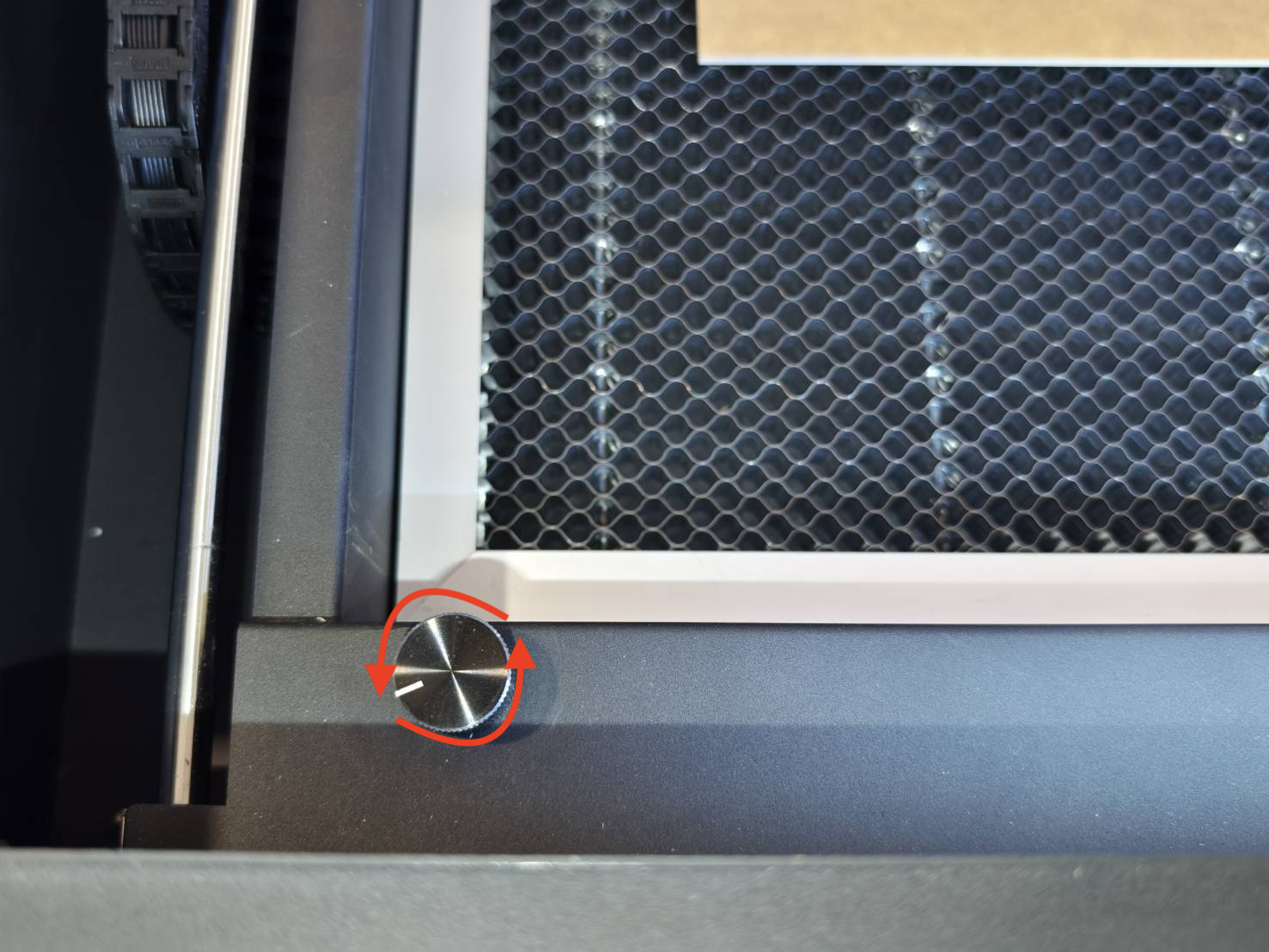

Abbassare il piano fino in fondo premendo il pulsante di abbassamento sul pannello oppure ruotando manualmente la manopola in senso antiorario.

Passaggio 2

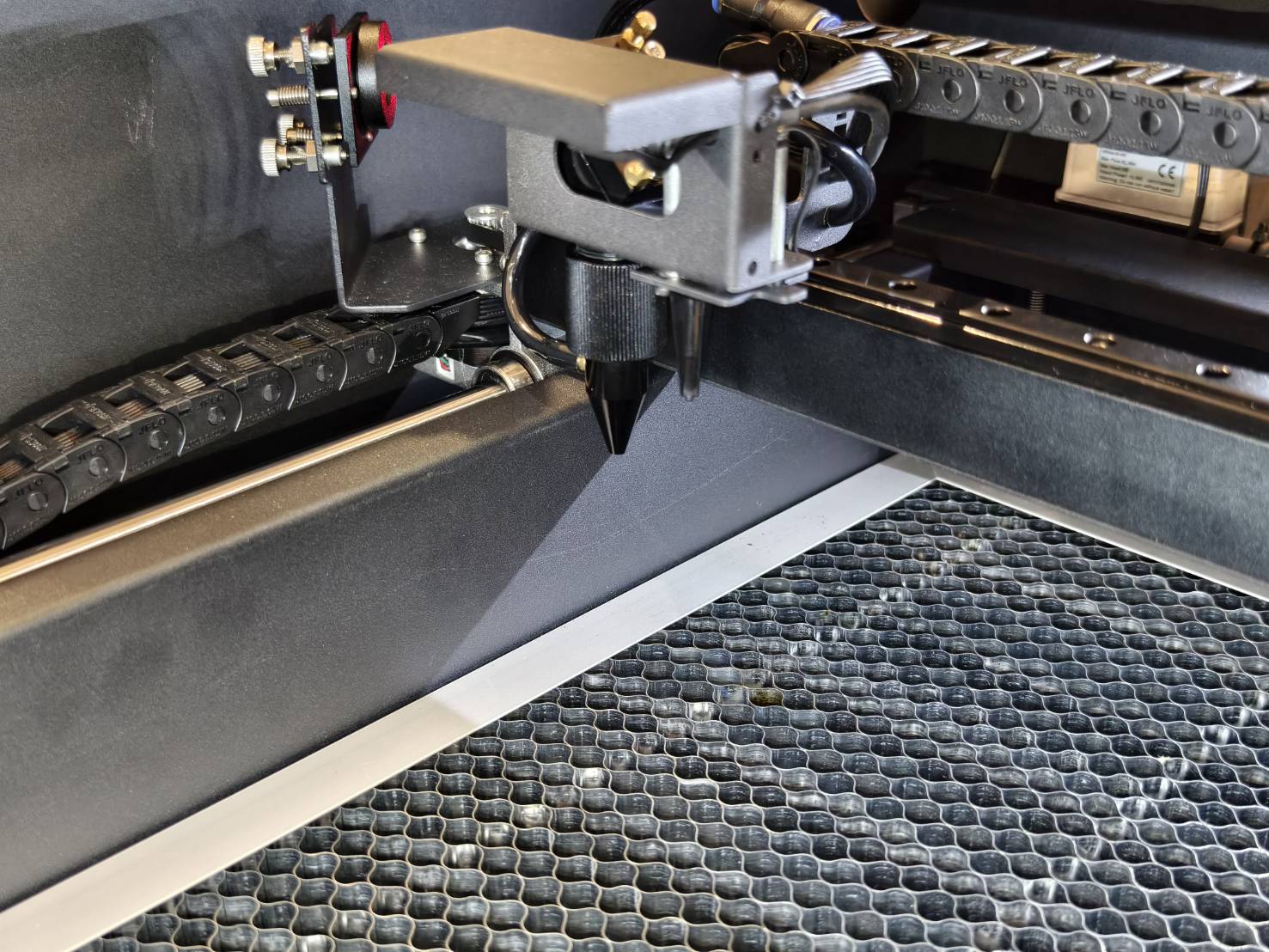

Smontare l'ugello laser e rimuovere la lente corrente.

Passaggio 3

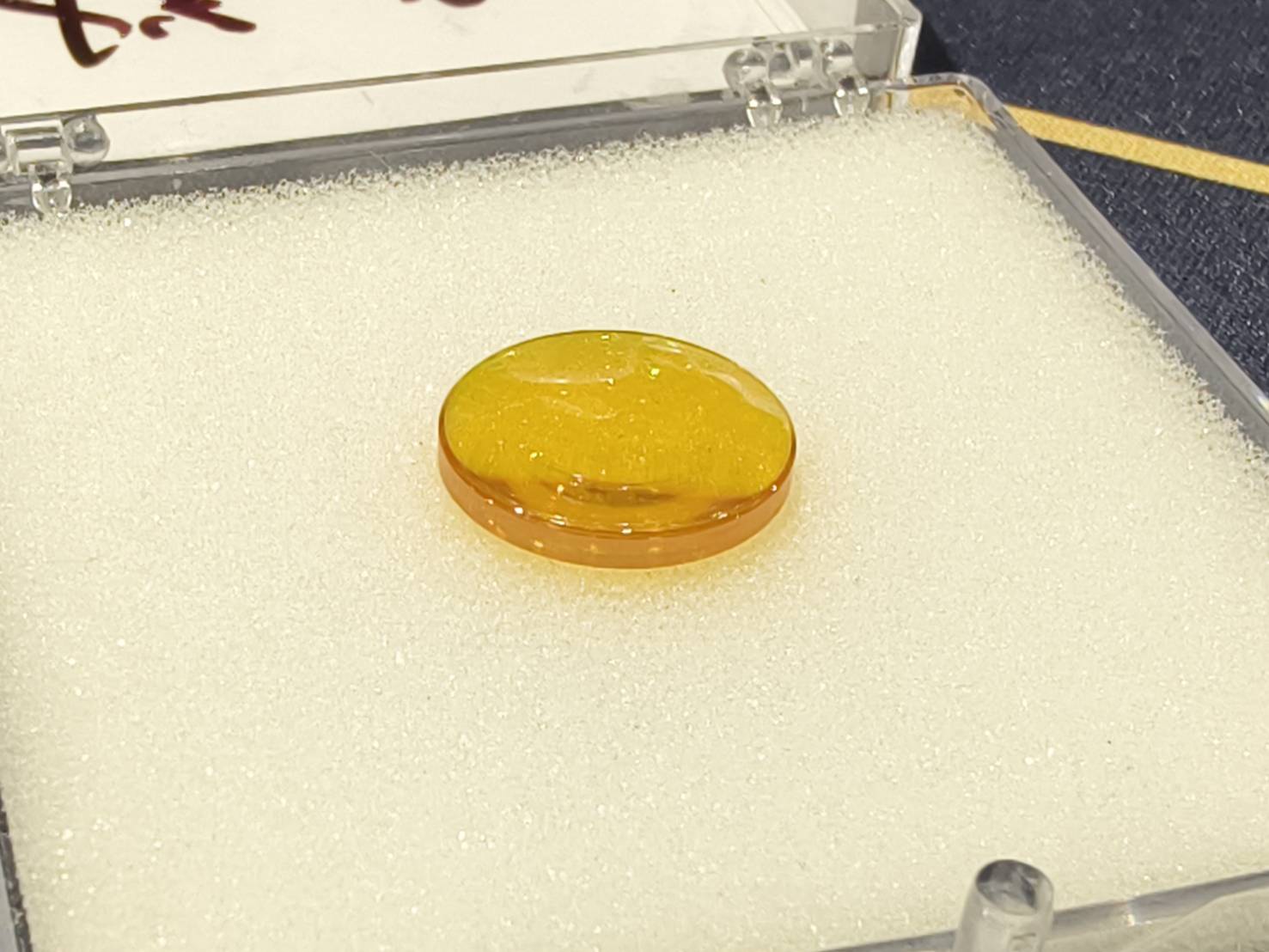

Preparare l'accessorio lente da 1.5 pollici.

Passaggio 4

Rimontare l'ugello con la lente da 1.5 pollici.

Assicurarsi che la lente sia posizionata nell'ordine mostrato nella foto seguente.
Assicurarsi che il lato curvo/convesso della lente sia rivolto verso l'alto.
(Suggerimento per determinare il lato curvo: dovrebbe riflettere l'intero viso quando lo si osserva.)
Assicurarsi che il tubo dell'aria non sia piegato.

Spiegazione

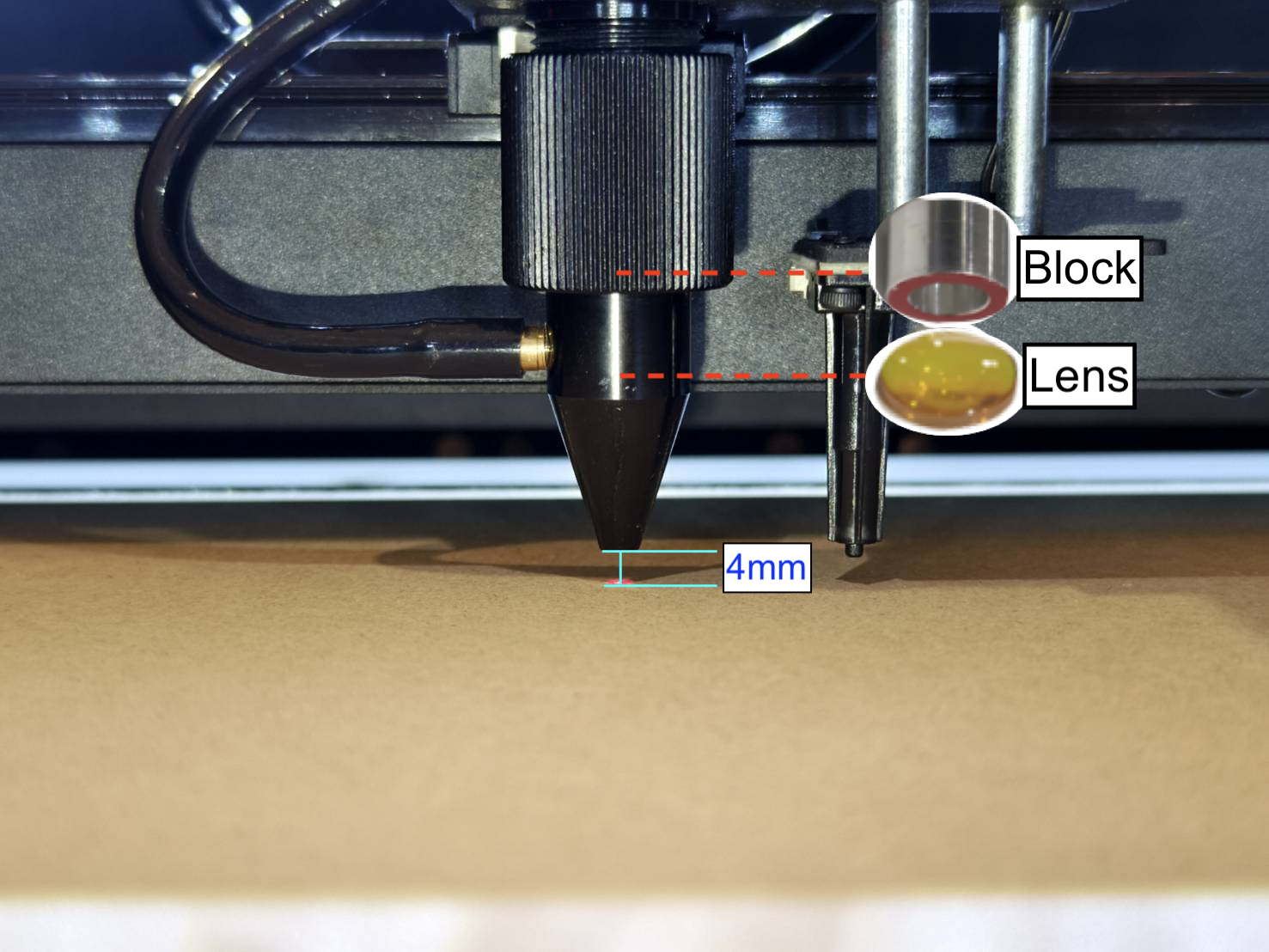

Per impostazione predefinita, la lente di messa a fuoco sarà posizionata in alto e la distanza focale sarà di 4mm, il che significa che la distanza tra la punta dell'ugello e la superficie del materiale sarà di 4 mm.

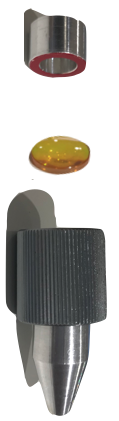

Determinare l'ordine della modalità di messa a fuoco

Modalità di messa a fuoco: Messa a fuoco ad alta precisione

Blocco

Lente

Anello

Ugello
La lente presenta due lati. Il lato curvo/convesso deve essere rivolto verso l'alto durante l'installazione.

Dimostrazione

Passaggio 5

Accedere a "Impostazioni Hardware" per scegliere la modalità di messa a fuoco predefinita.
Macchina >> Impostazioni Hardware >> Pagina successiva >> Modalità di messa a fuoco >> Selezionare "Fuoco ravvicinato" (Predefinito)
(L'installazione sarà completata dopo questo passaggio.)
