#904 Homing fallito

A causa della complessità della causa alla base di #904, è importante notare che la lettura di questo articolo potrebbe non fornire una soluzione immediata al problema. Tuttavia, seguendo attentamente i passaggi seguenti, raccoglierai informazioni preziose che possono aiutare i rivenditori o l'assistenza FLUX a individuare il problema più efficacemente. Questo, a sua volta, ridurrà il tempo complessivo necessario per la risoluzione dei problemi.

Disattivare la modalità rotativa:

Ci sono stati casi in cui gli utenti hanno dimenticato di disattivare il dispositivo rotante, causando un errore di homing.

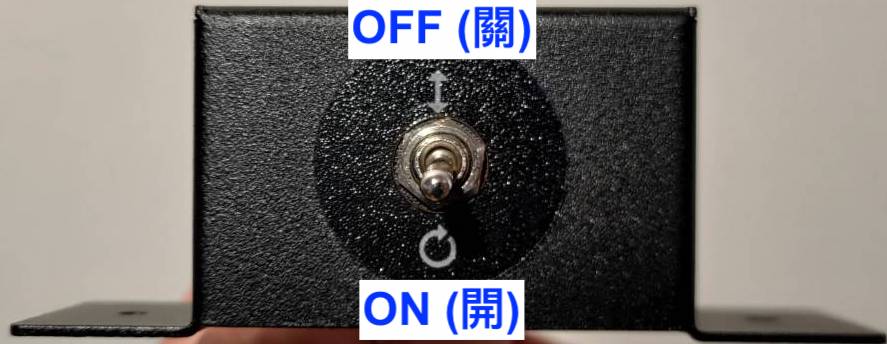

Se hai utilizzato un accessorio rotante, disattivalo cambiando l'interruttore in posizione ( ↕ ) .

Passaggio 0 - Utilizza la checklist mentre segui i passaggi:

Questa checklist verrà utilizzata per registrare tutte le azioni intraprese in questo articolo.
Dopo aver completato la checklist, stampala per salvarla in formato PDF e inviarla al tuo rivenditore o al supporto FLUX, se necessario. Queste saranno informazioni utili per noi per risolvere i problemi e restringere il campo.
Si prega di fare riferimento al link: 6-7 #904 Checklist di homing non riuscito (serie Beambox)

Passaggio 1 - Verificare se la testa laser è fisicamente bloccata:

• Spegnere la macchina e scollegare il cavo di alimentazione.
• Spostare manualmente la testa laser verso tutti e quattro gli angoli.
  (*Un HEXA viene utilizzato per dimostrare il comportamento nel video.)

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 1.1 - Lubrificare le guide:

• Si prega di fare riferimento alle istruzioni nel link sottostante per lubrificare le guide.
  [5-6 Lubrificazione]
• Dopo la lubrificazione, provare a spostare nuovamente la testa laser e verificare se può muoversi come nel Passo 1.
  (*Un HEXA viene utilizzato per dimostrare il comportamento nel video.)

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 2 - Escludere la possibilità di problemi del firmware:

A volte, il problema di homing può essere causato da un'installazione errata del firmware.
Ripristinare il sistema è un modo semplice e veloce per risolvere il problema di homing.

• Innanzitutto, prova a ripristinare le impostazioni della scheda principale.
  (Macchina > Impostazioni hardware > Ripristina impostazioni scheda principale)



• Successivamente, provare a ripristinare le impostazioni di fabbrica. (Macchina > Ripristina impostazioni di fabbrica)


• Infine, aggiornare all'ultimo firmware e riprovare l'homing.
  (Macchina > Aggiorna all'ultimo firmware) oppure è possibile utilizzare Beam Studio per l'aggiornamento. (Link)


Determina il tuo risultato e la prossima azione da intraprendere:

Passo 3 - Controlla il comportamento della tua macchina durante l'homing:

Accendi la macchina e premi "Manutenzione" per avviare l'homing e determina quale comportamento è simile a quello della tua macchina e agisci di conseguenza.

Passo 4 - Riflasha la scheda SD:

A volte, se il sistema operativo nella scheda SD è corrotto, il problema di homing non verrà risolto resettando e aggiornando il firmware. Dovrà essere completamente riscritto riflashando la scheda SD.

• Si prega di fare riferimento alle istruzioni nel link sottostante per riflashare la scheda SD.
  [7-5 Beambox - Riflashare la scheda SD]

Determina il tuo risultato e la prossima azione da intraprendere:

Passo 5 - Scambia DriverIC:

DriverIC è un componente sulla scheda madre/mainboard ed è utilizzato per guidare il motore al fine di far muovere la testa laser in diverse direzioni. In questo passaggio, dovremo testare se il problema di homing è causato dal DriverIC.

1. Spegni la macchina.
2. Apri il coperchio laterale per trovare la scheda madre. Si prega di fare riferimento all' article dove viene menzionato come aprire il coperchio.
3. Scollegare il DriverIC dell'asse X. Si prega di fare riferimento al diagramma.
   (Assicurarsi di ricordare quale IC è originariamente per quale asse)
4. Scollegare il DriverIC dell'asse Y. Si prega di fare riferimento al diagramma.
5. Scambiare entrambi i DriverIC e assicurarsi che la direzione sia la stessa del diagrammama.
6. Accendere la macchina e provare di nuovo l'homing.

Dimostrazione:

(Questo video mostra lo scambio degli IC dell'asse X e dell'asse Y.)

Determina il tuo risultato e la prossima azione da intraprendere:

Passaggio 6 - Controllare i finecorsa:

Un finecorsa viene utilizzato per fermare la testa laser quando raggiunge la fine.
I problemi di homing possono essere causati da un finecorsa difettoso che farà sì che la testa laser non si fermi o si fermi troppo presto.

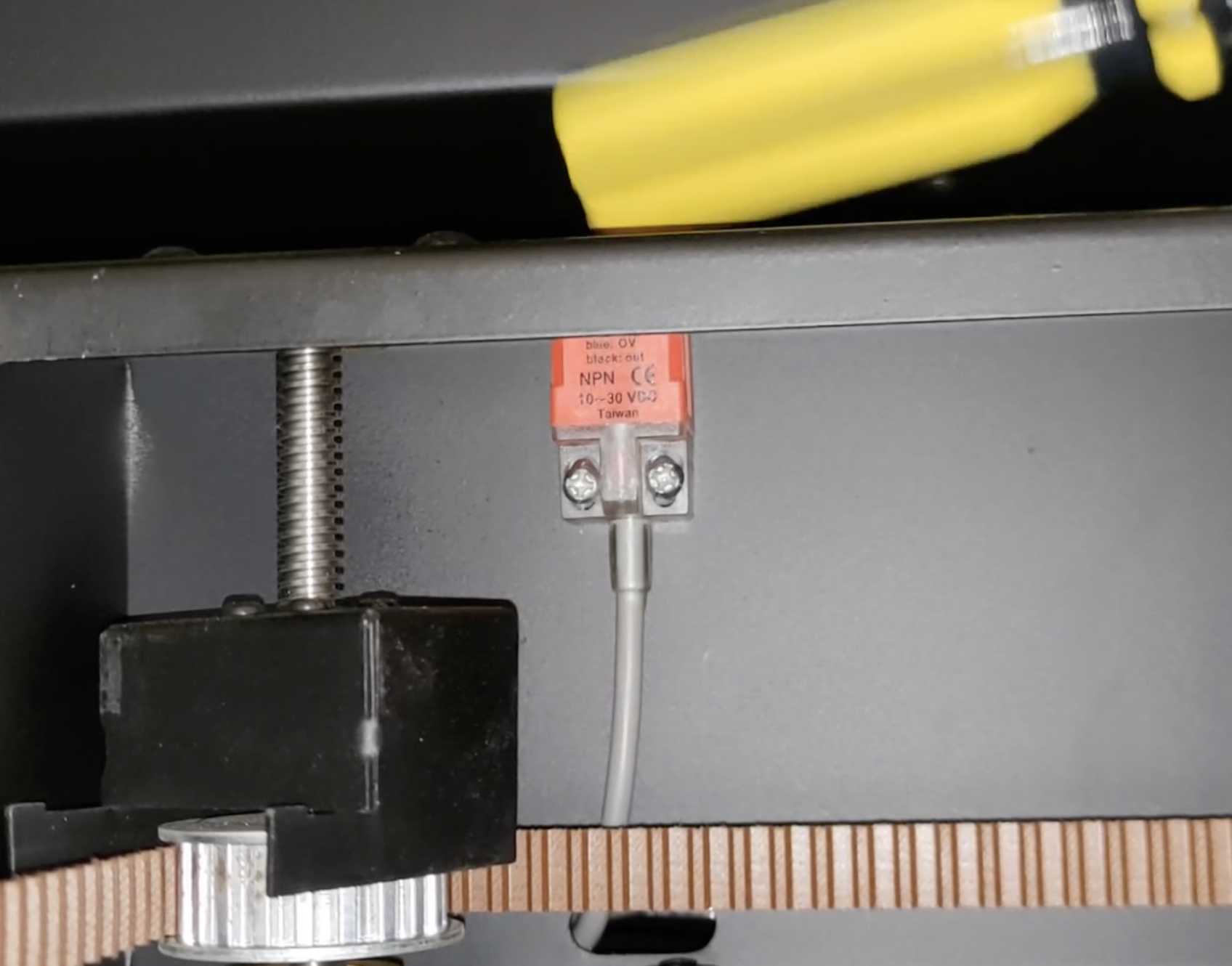

• Si prega di vedere il video qui sotto per verificare se le icone dell'interruttore di finecorsa reagiscono correttamente quando un cacciavite si avvicina.
  • Metallo si avvicina = LED rosso SPENTO = icona chiusa
  • Metallo si allontana = LED rosso ACCESO = icona aperta


Determina il tuo risultato e la prossima azione da intraprendere:

Passo 7 - Controllare la planarità dell'asse X:

• Fare riferimento al link qui sotto per sapere come testare e regolare la planarità dell'asse X.
  Assicurati che la puleggia/ruota non sia allentata, facendo riferimento alla parte finale del video.
  [5-29 Regolazione della planarità dell'asse X]

Determina il tuo risultato e la prossima azione da intraprendere:

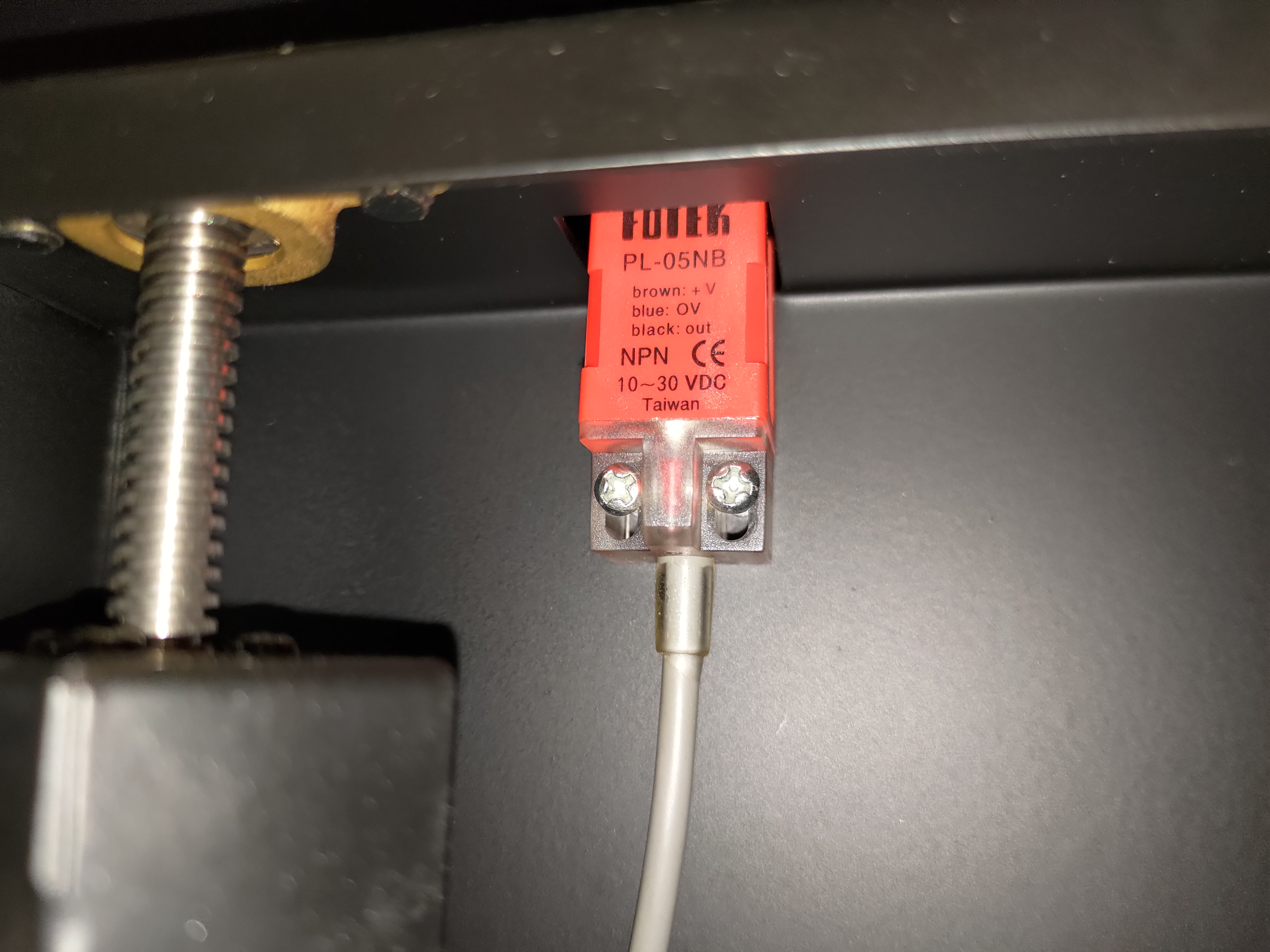

Passo 8 - Regolazione dell'interruttore di finecorsa dell'asse Y:

L'area di rilevamento dell'interruttore di finecorsa potrebbe non essere sufficiente a causa della posizione troppo alta o bassa.

• Si prega di scattare prima una foto per registrare la posizione originale dell'interruttore.



• Si prega di allentare un po' queste due viti e spingerlo verso l'alto, quindi provare a tornare a casa.



• Se spingere verso l'alto non aiuta, provare a spingerlo verso il basso e provare di nuovo a tornare a casa.



• Se spingere verso il basso non aiuta, provare a spostarlo al centro e provare di nuovo a tornare a casa.


Determina il tuo risultato e la prossima azione da intraprendere:

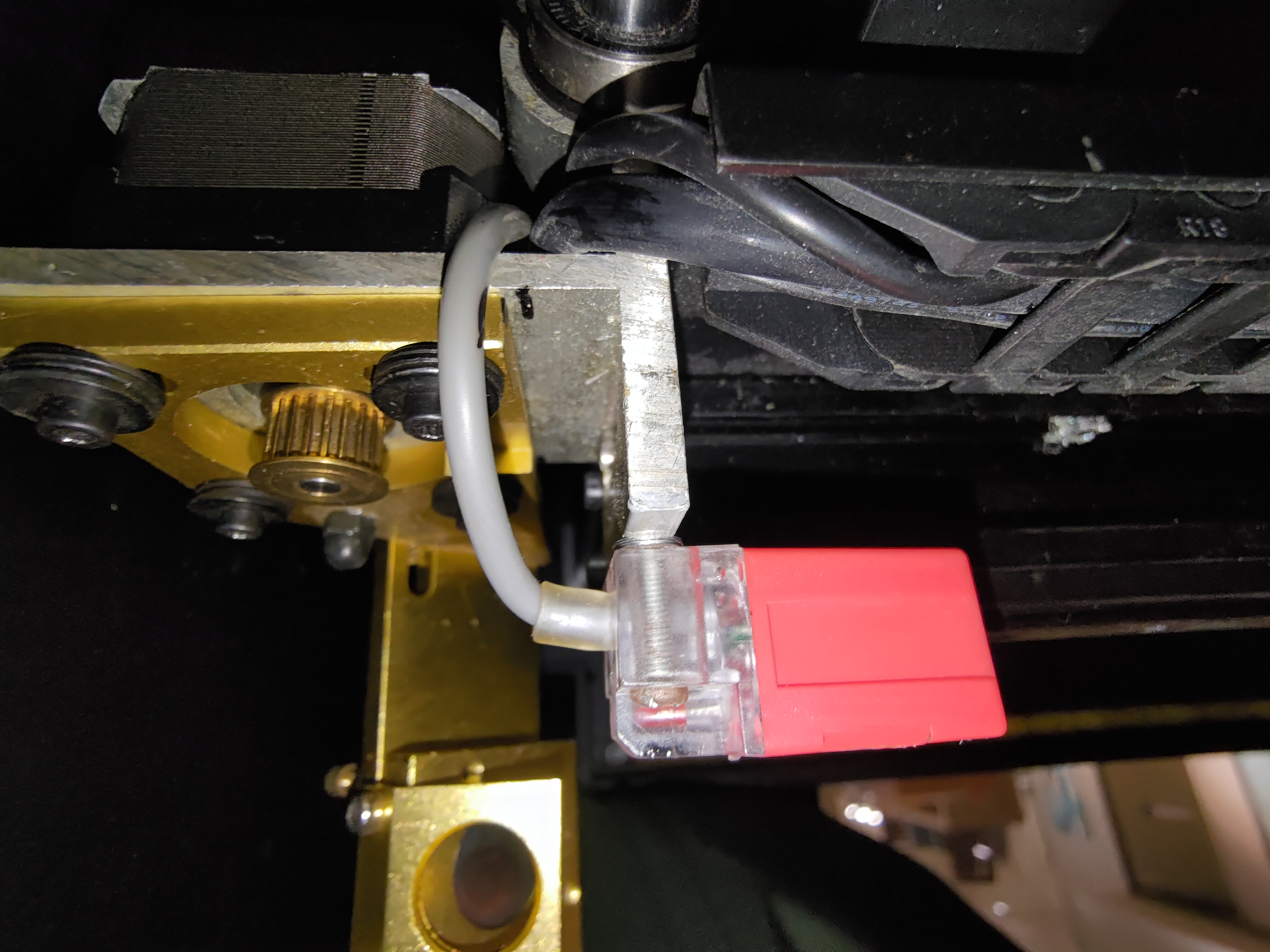

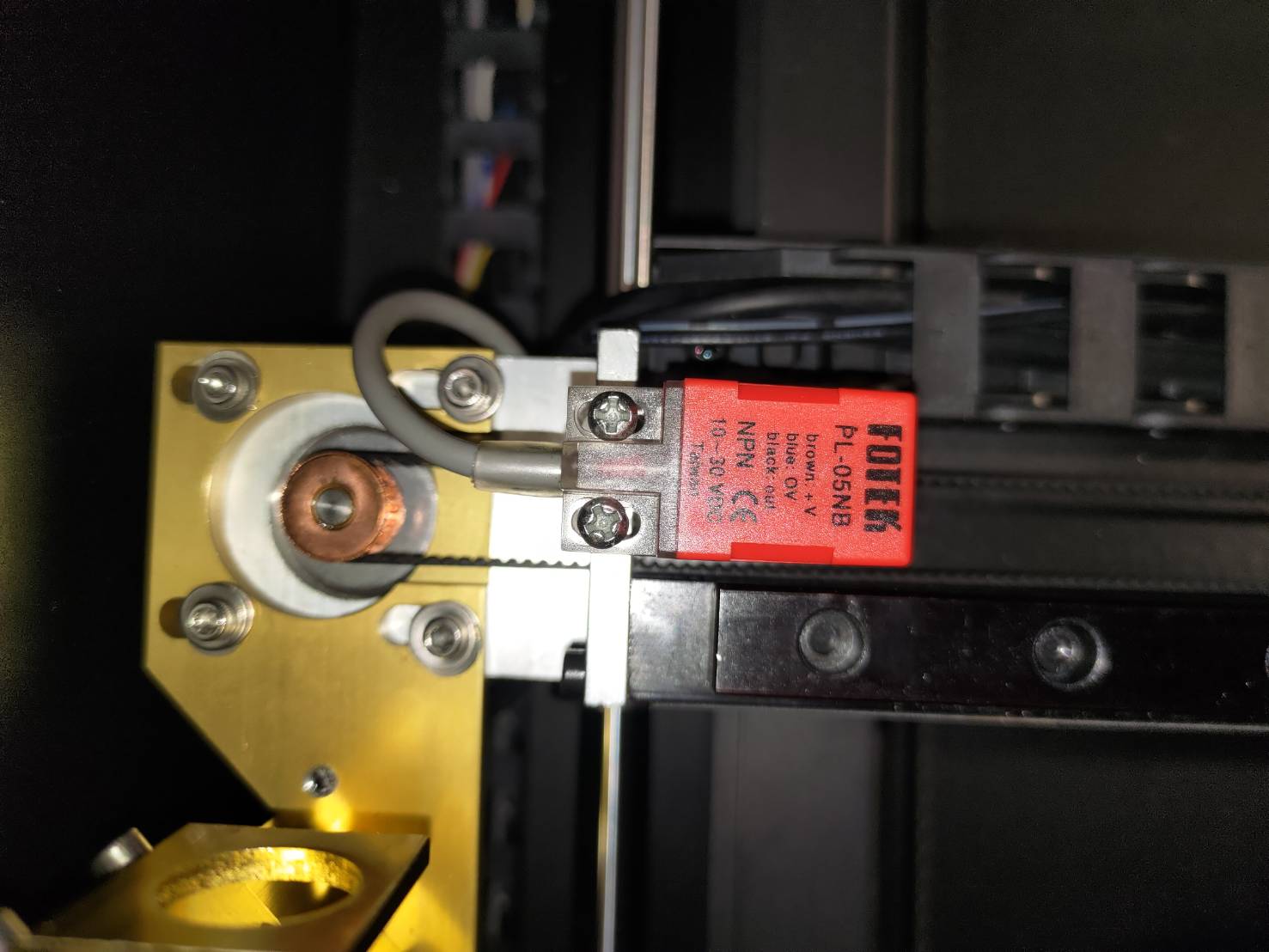

Passo 8.1 - Regolazione dell'interruttore di finecorsa dell'asse X:

• L'area di rilevamento del finecorsa potrebbe non essere sufficiente a causa della posizione errata.
  Si prega di scattare prima una foto per registrare la posizione originale dell'interruttore.


• Per favore, allenta un po' queste due viti e spingi verso destra, quindi prova l'homing.



• Se spingere verso destra non aiuta, prova a spingere verso sinistra e riprova l'homing.



• Se spingere verso destra non aiuta, prova a spostarlo al centro e riprova l'homing.

Determina il tuo risultato e la prossima azione da intraprendere:

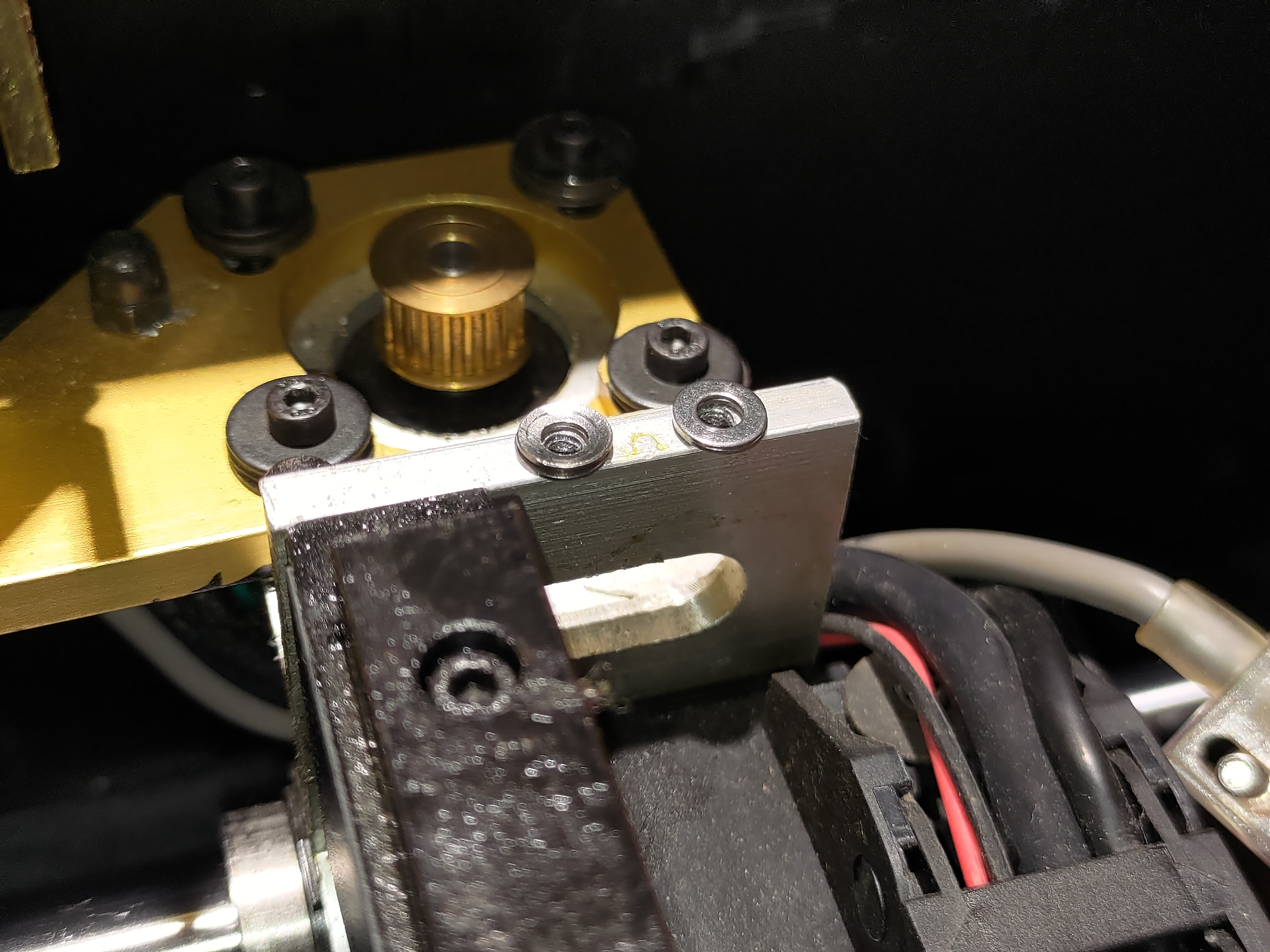

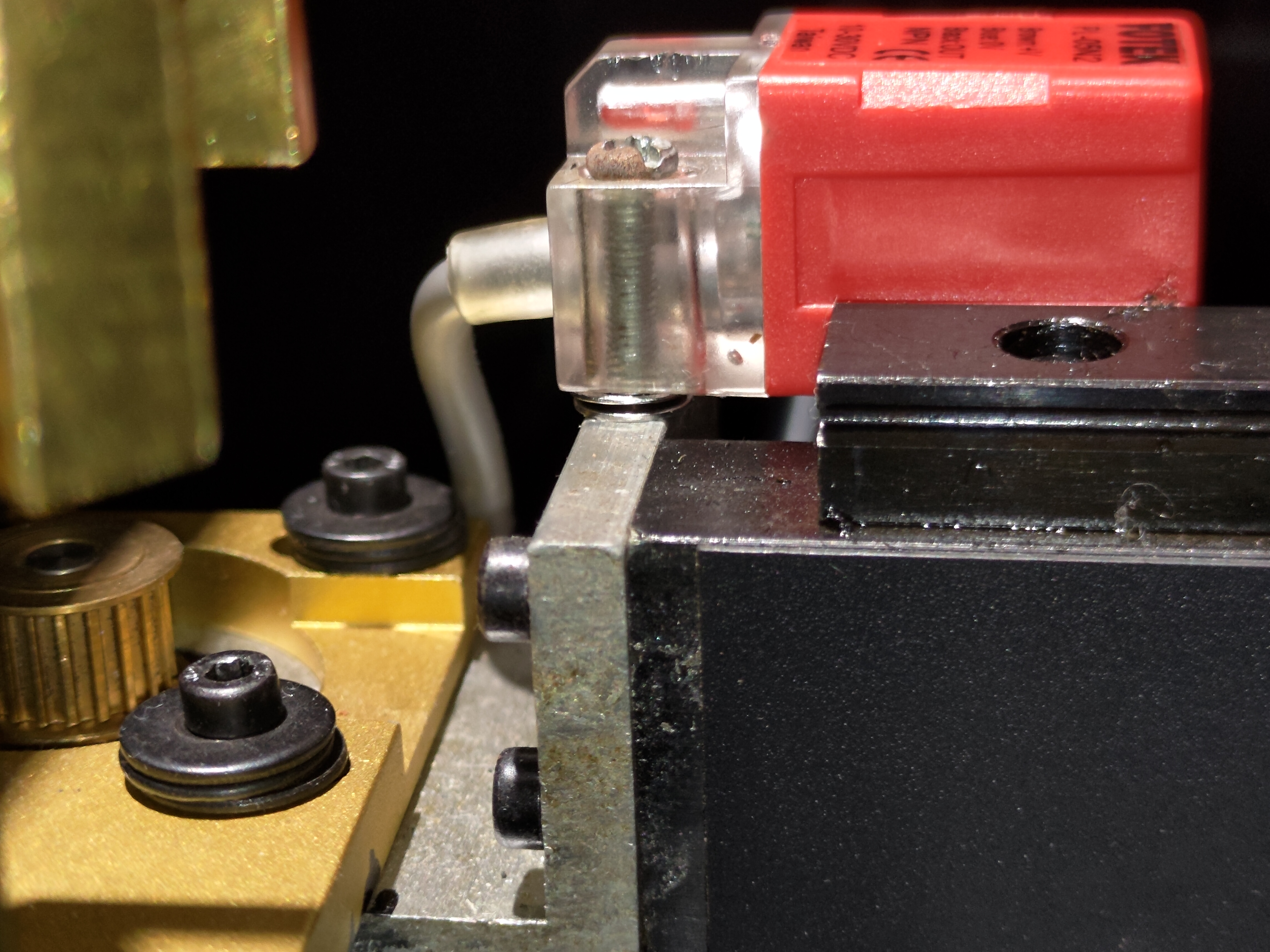

Passo 8.2 - Aggiungi distanziatori/rondelle sotto il finecorsa dell'asse X:

L'area di rilevamento del finecorsa potrebbe non essere sufficiente a causa della posizione troppo bassa.

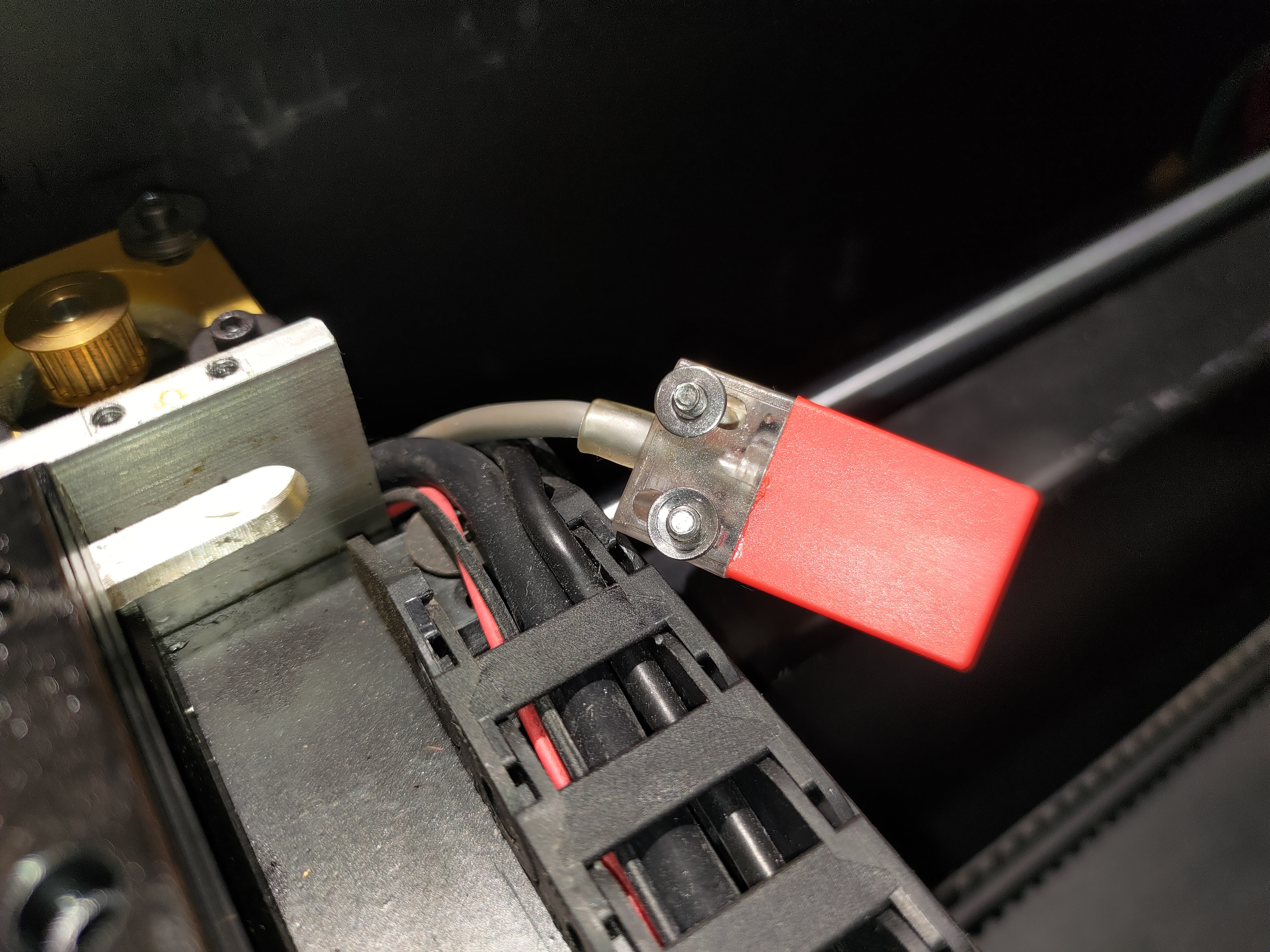

• Rimuovi l'interruttore e aggiungi uno o due distanziatori/rondelle su ogni vite per sollevare l'interruttore.

• Prova di nuovo l'homing per vedere se funziona.

Determina il tuo risultato e la prossima azione da intraprendere:

Passaggio 9 - Segnalare al rivenditore locale o al supporto FLUX:

• Per favore, segui le istruzioni nel link sottostante per segnalare correttamente un problema al tuo rivenditore locale o all'assistenza FLUX. [Contatta il Servizio Clienti]
• Assicurati di aver completato la checklist e l'hai salvato come file PDF per poter condividere le tue azioni.

*Le informazioni raccolte come foto o video che mostrano il problema della tua macchina in questo articolo saranno necessarie per essere condivise con il rivenditore o l'assistenza FLUX.
