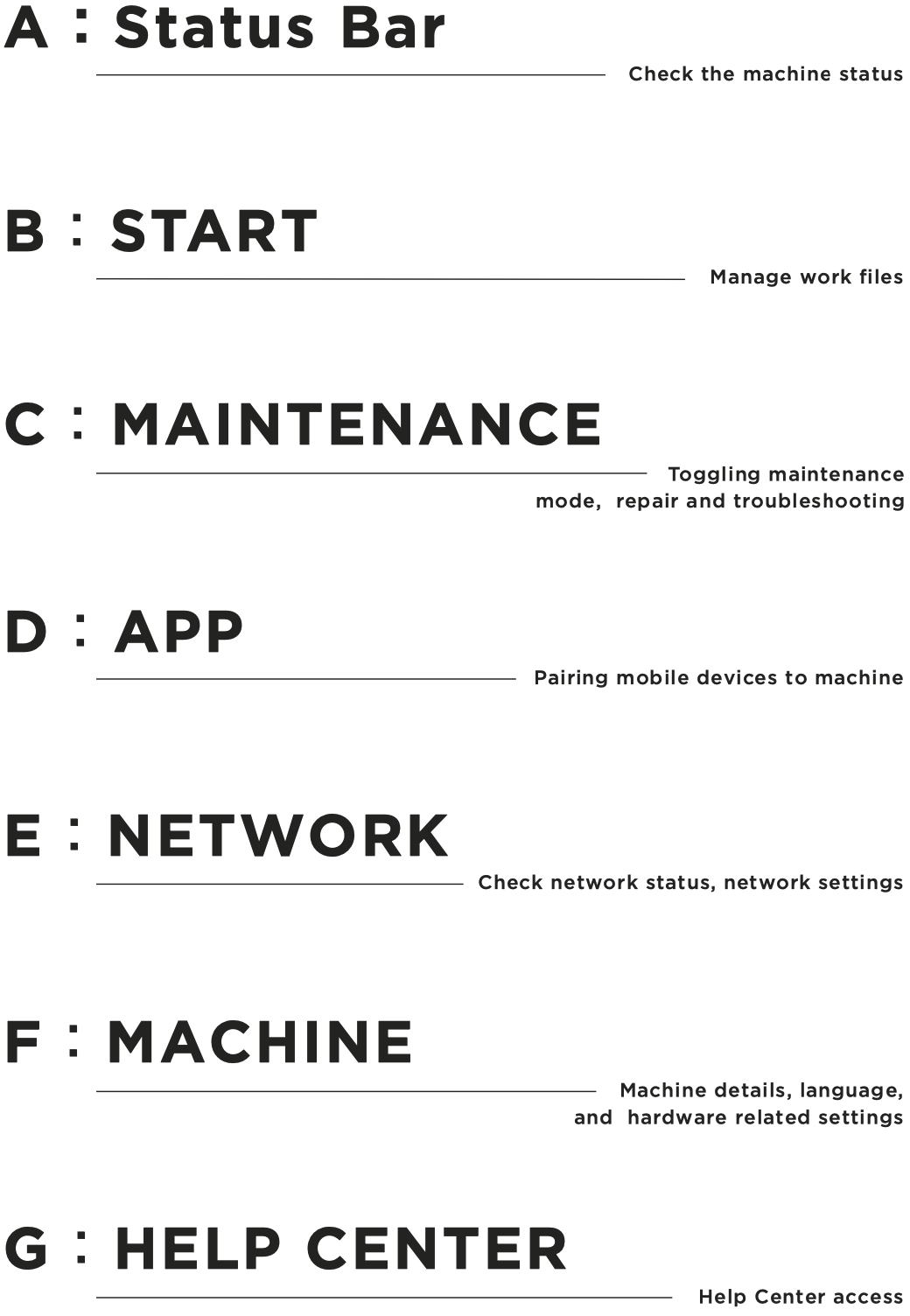

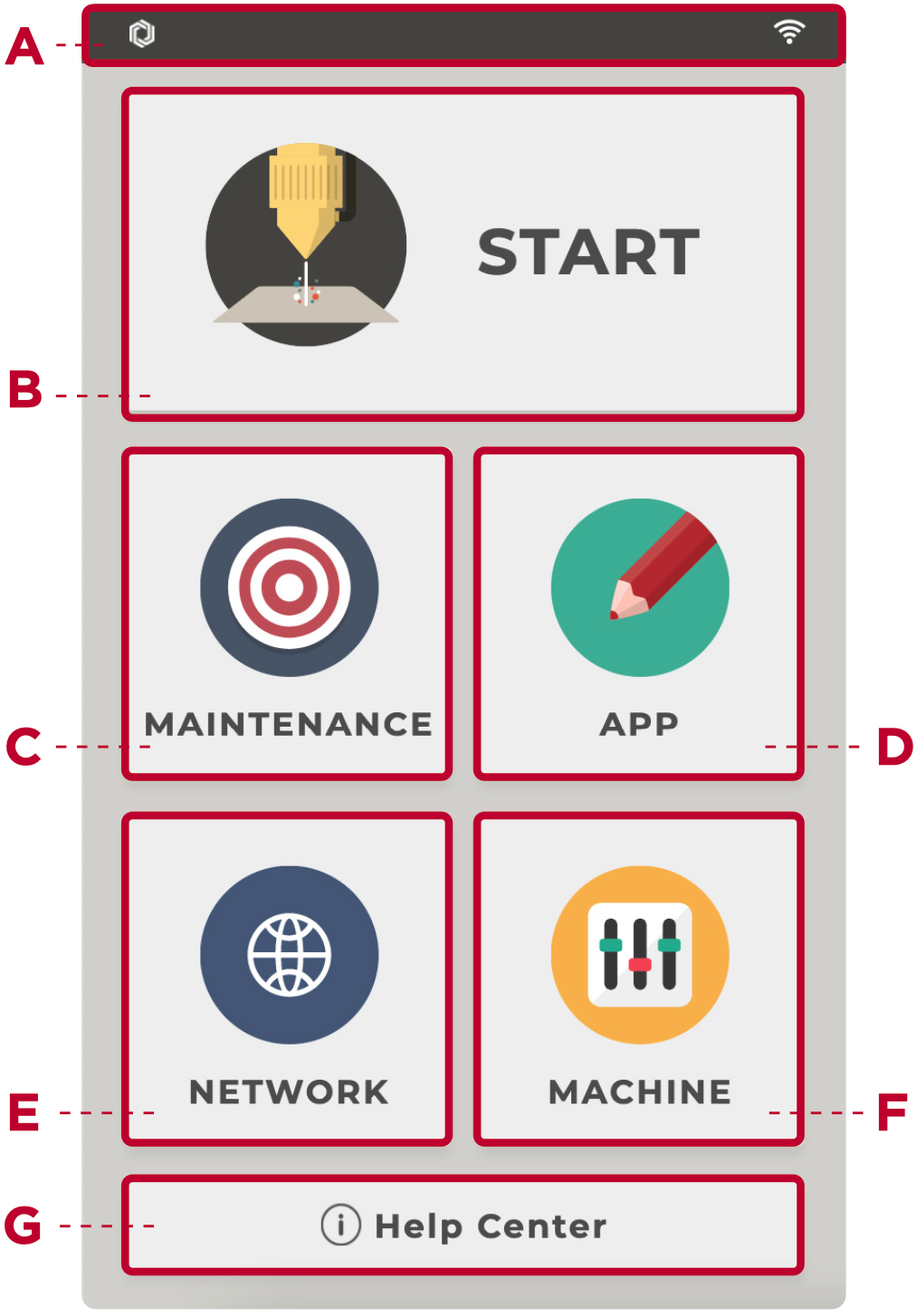

Questo capitolo introdurrà l'interfaccia della macchina e le sette funzioni essenziali.



A: Barra di stato

Controlla lo stato della macchina

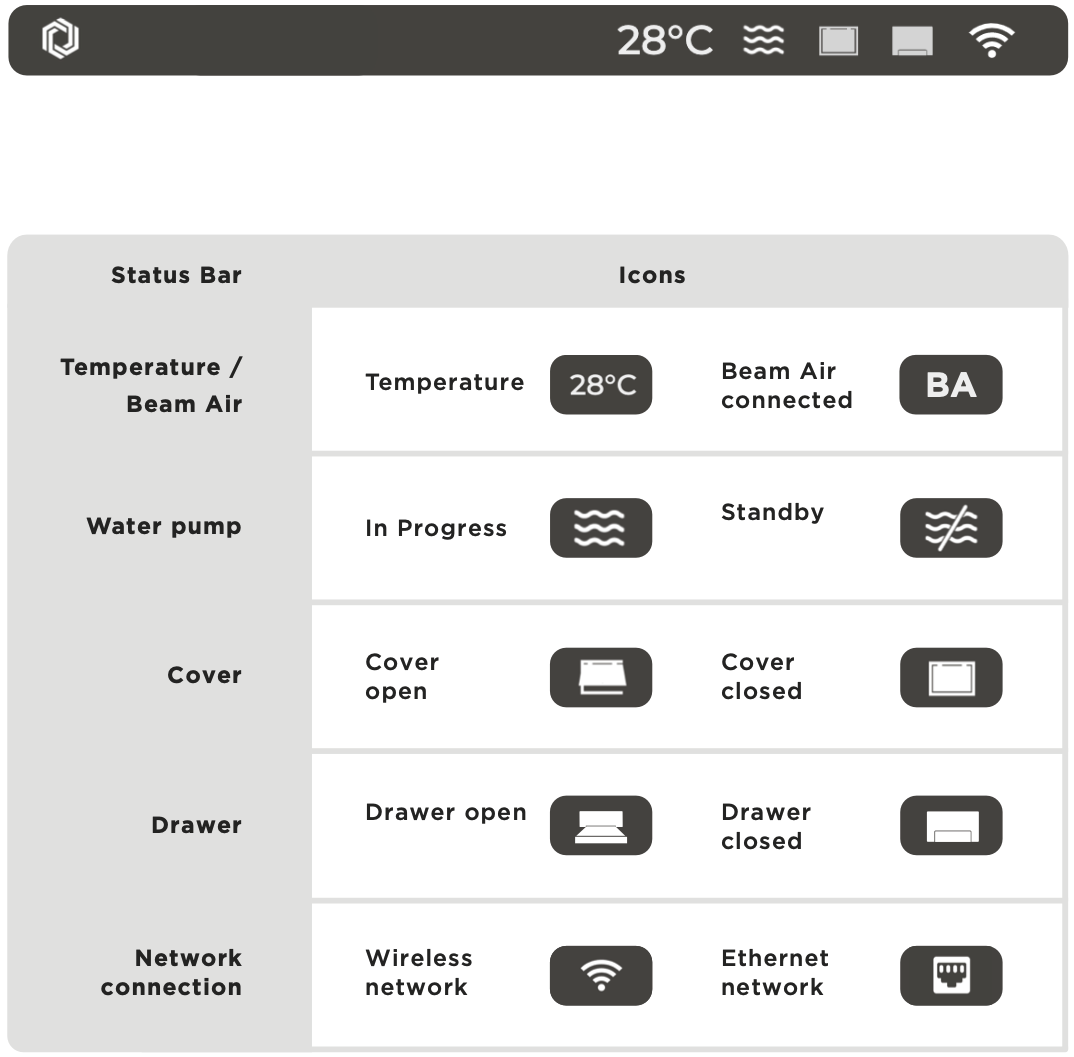

La barra di stato mostra la temperatura, se è connessa a Beam Air, il flusso d'acqua, lo stato di apertura/chiusura del coperchio della porta, così come il tipo di connessione di rete della macchina. In generale, facendo clic sulla barra di stato si torna alla pagina iniziale e durante l'intaglio si aggiorna la pagina.

B：START

Gestisci i file di lavoro

Ci sono due modi per trasferire le attività di lavoro: il software Beam Studio o una chiavetta USB. Entrambi i metodi possono trovare e utilizzare i file da "START" dopo il trasferimento.

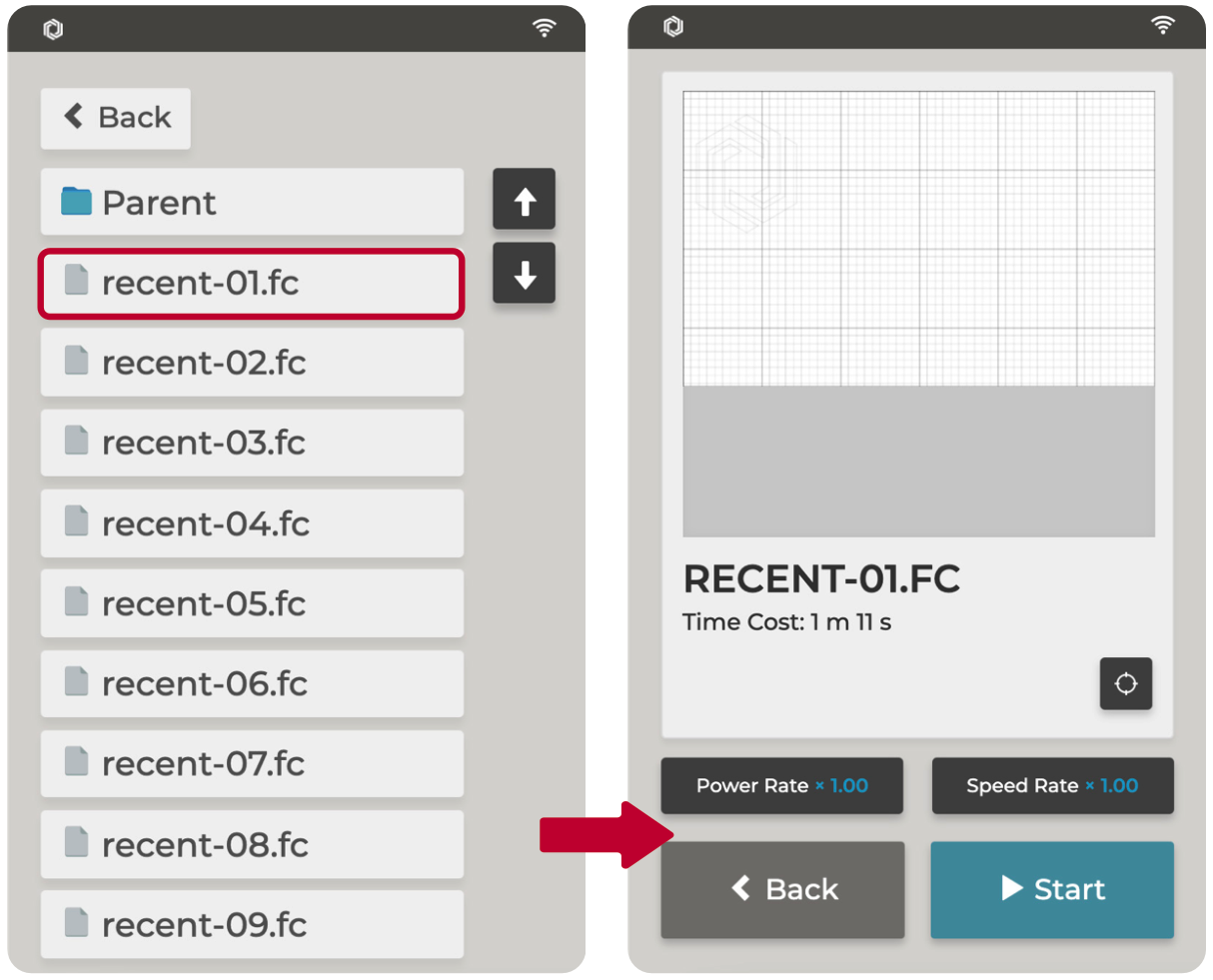

1. Attività inviate alla macchina da Beam Studio: "Memoria integrata" > "Recenti" > attività specifiche.
La macchina può memorizzare fino a 15 attività inviate da Beam Studio e recent-01.fc sarà l'attività più recente inviata.

2. File letti da chiavette USB: chiavetta USB > attività specifiche.

Non c'è limite al numero di file che possono essere visualizzati su una chiavetta USB.

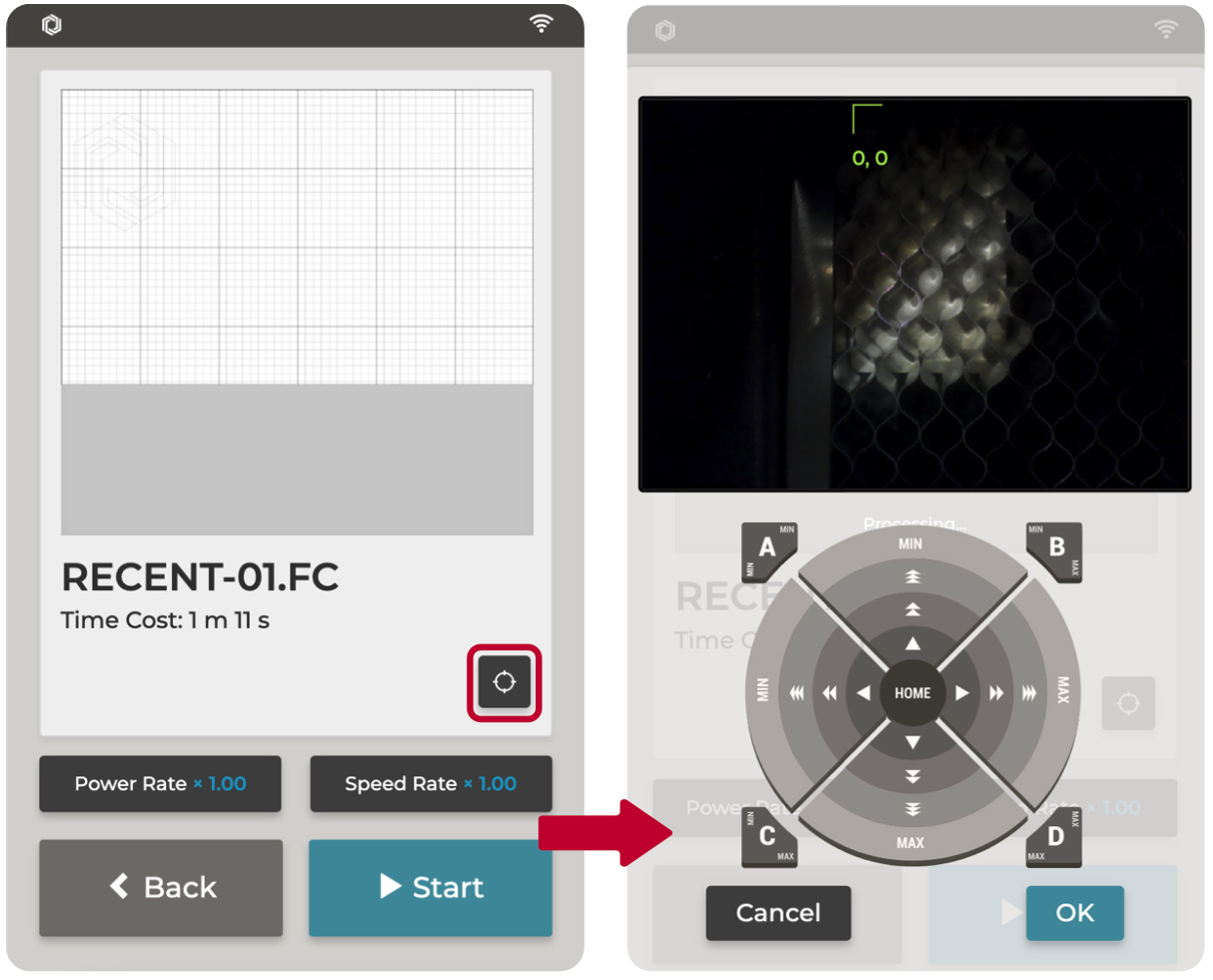

Seleziona il file per visualizzare la posizione effettiva dell'immagine nell'area di lavoro, il tempo di elaborazione stimato e la potenza e la velocità in tempo reale.


Il punto di origine può essere impostato manualmente prima dell'elaborazione e la potenza e la velocità possono essere impostate in qualsiasi momento durante il processo.
Per impostare manualmente il punto di partenza, fare clic su , quindi spostare la testa laser dalla posizione di partenza (0,0) alla posizione desiderata, quindi fare clic su OK.

C: MANUTENZIONE

Attivazione della modalità di manutenzione, riparazione e risoluzione dei problemi

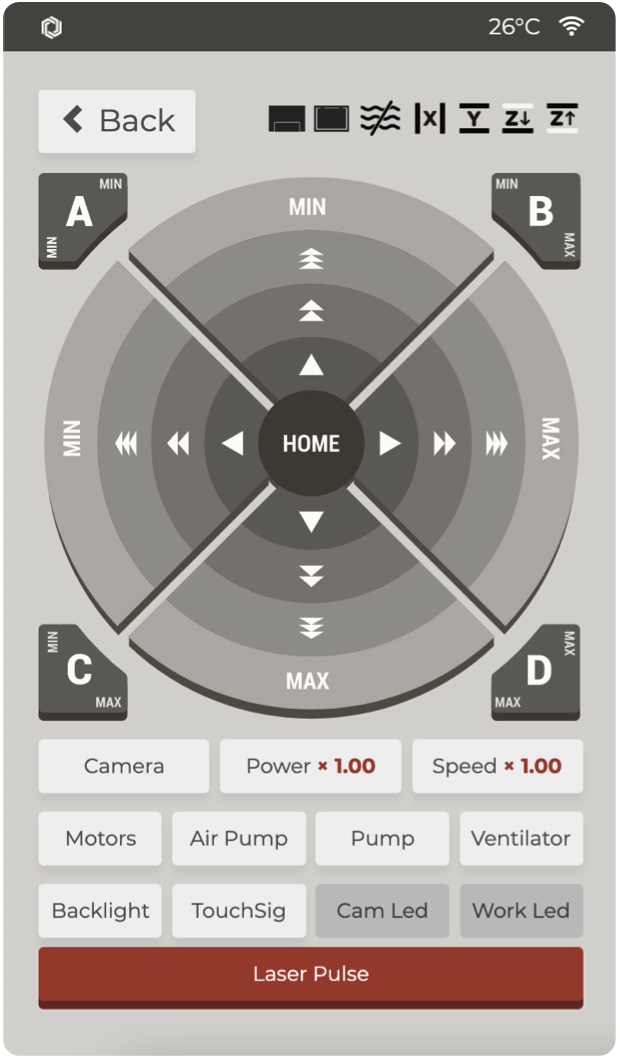

Durante la manutenzione e la riparazione, accedere alla pagina MANUTENZIONE. Questa è destinata principalmente agli interruttori hardware e alle visualizzazioni dei segnali. Si consiglia vivamente di operare su questa pagina solo dopo aver letto il successivo capitolo sulla manutenzione o sotto la guida del servizio clienti.


Fotocamera >> Abilita la fotocamera e lo scatto della fotocamera verrà mostrato sul pannello
Potenza >> Aumenta o diminuisci manualmente la potenza.
Velocità >> Aumenta o diminuisci manualmente la potenza.
Motori >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Pompa dell'aria >> Abilita o disabilita la pompa dell'aria
Pompa >> Abilita o disabilita la pompa dell'acqua
Ventilatore >> Abilita o disabilita la ventola di ventilazione
Retroilluminazione >> Testa la retroilluminazione dello schermo (lo schermo diventerà nero per alcuni secondi)
Segnale touch >> Testa il segnale touch (la funzione touch sarà disabilitata per alcuni secondi)
LED fotocamera >> Questo pulsante non è disponibile in HEXA. (La luce LED sarà normalmente accesa e non potrà essere spenta.)
LED di lavoro >> Accendi o spegni la luce LED nell'area di lavoro.
Impulso laser >> Attiva il tubo laser. Viene utilizzato principalmente per la regolazione del percorso ottico e per testare lo stato del tubo laser.

D：APP

Associazione di dispositivi mobili alla macchina

Scarica l'app Beam Go e connetti il tuo dispositivo mobile alla stessa rete wireless. Fai clic su APP e scansiona il codice QR per associare il tuo dispositivo mobile alla macchina.


*Beam Go è la versione mobile di Beam Studio.

E: RETE

Controlla lo stato della rete e le impostazioni di rete

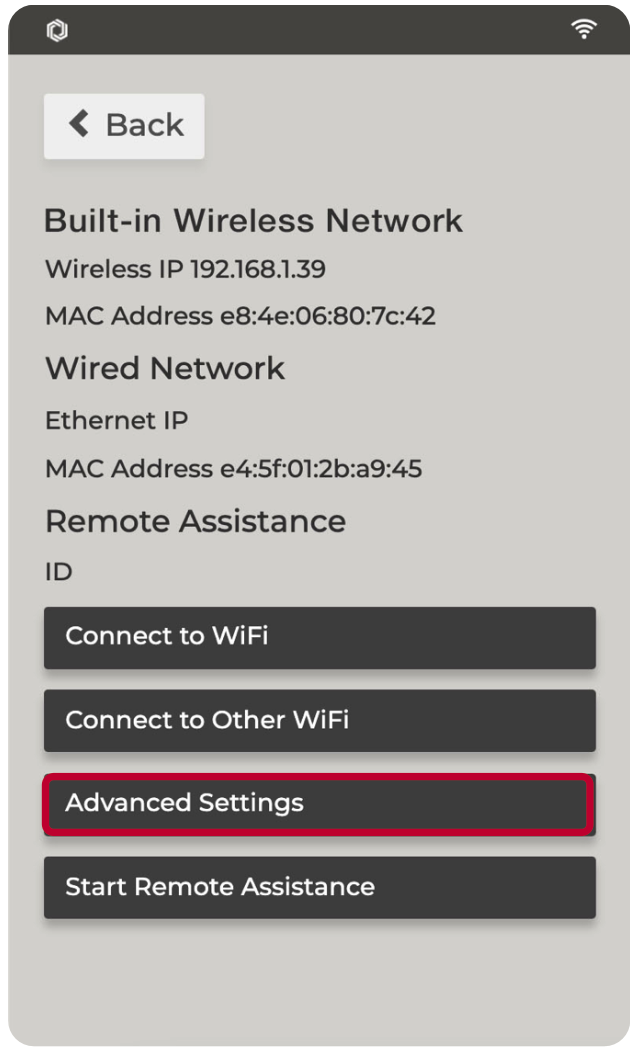

Questa schermata mostra l'indirizzo IP di rete e conferma se la connessione tramite Wi-Fi o cavo Ethernet è attiva (l'indirizzo MAC per l'interfaccia attiva avrà un valore).

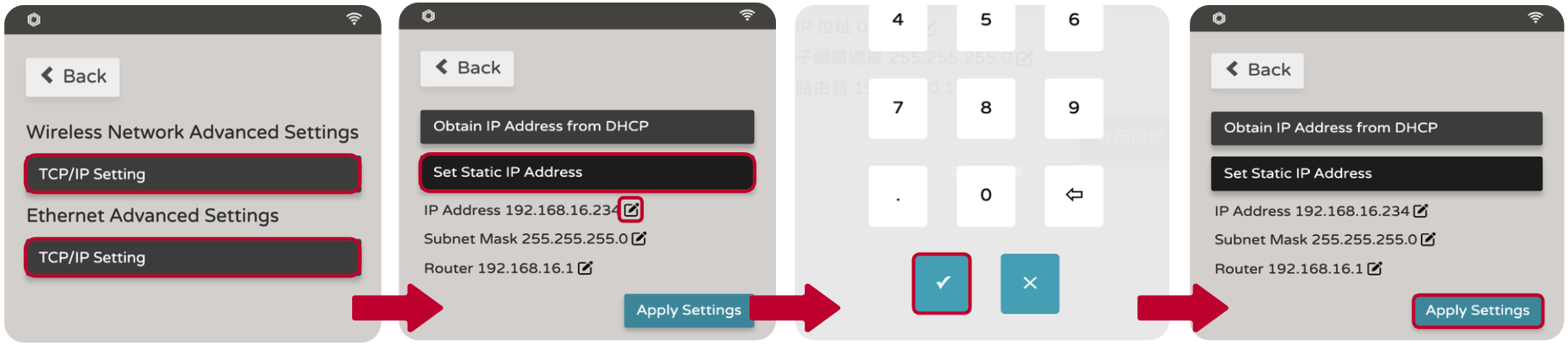

Impostazioni avanzate: Assegna manualmente un IP statico per la macchina in questo menu, incluso l'indirizzo IP, la maschera di sottorete e il gateway.

Avvia assistenza remota: Avvia una sessione di supporto guidata con l'assistenza clienti.


Nota: Quando si utilizza una rete wireless (Wi-Fi) o cablata (ad eccezione della connessione diretta), la macchina ottiene automaticamente un indirizzo IP tramite DHCP o può essere assegnata manualmente un IP statico.

F: MACCHINA

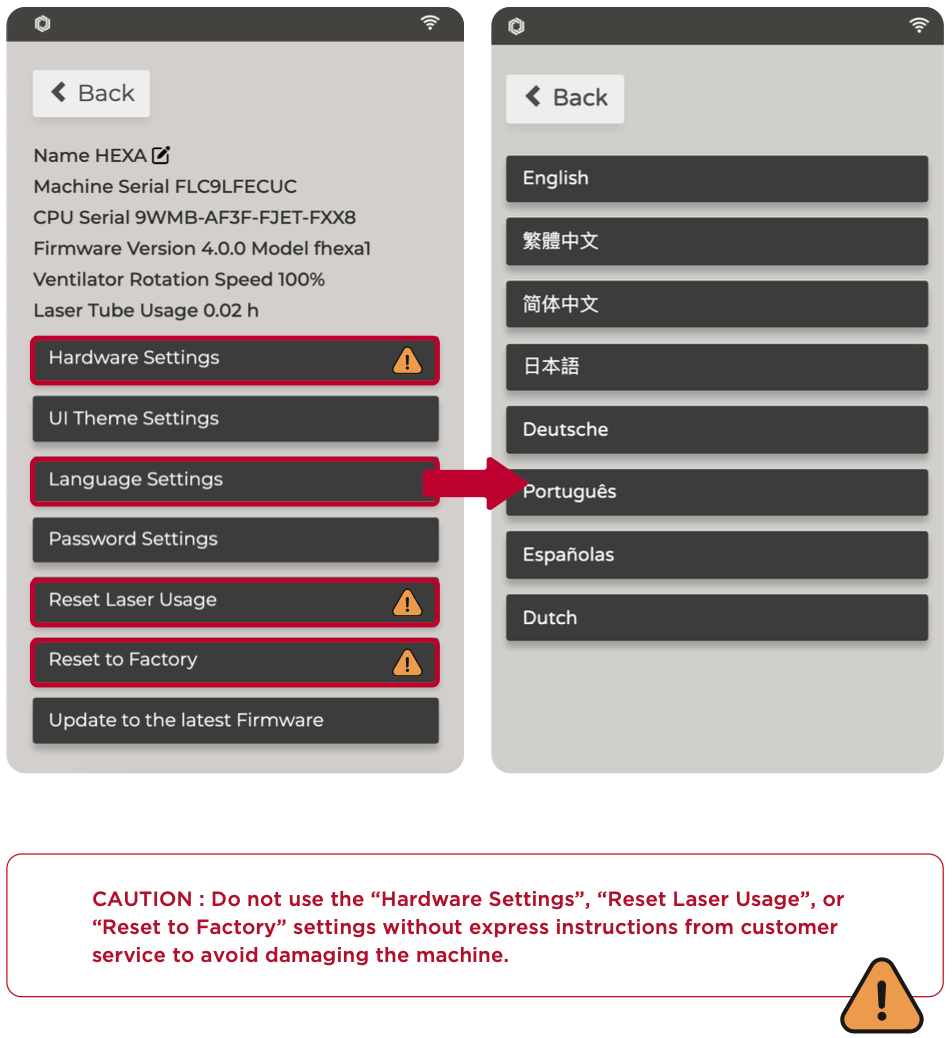

Dettagli della macchina, lingua e impostazioni relative all'hardware

In caso di problemi, fare riferimento alla sezione G: Centro assistenza.

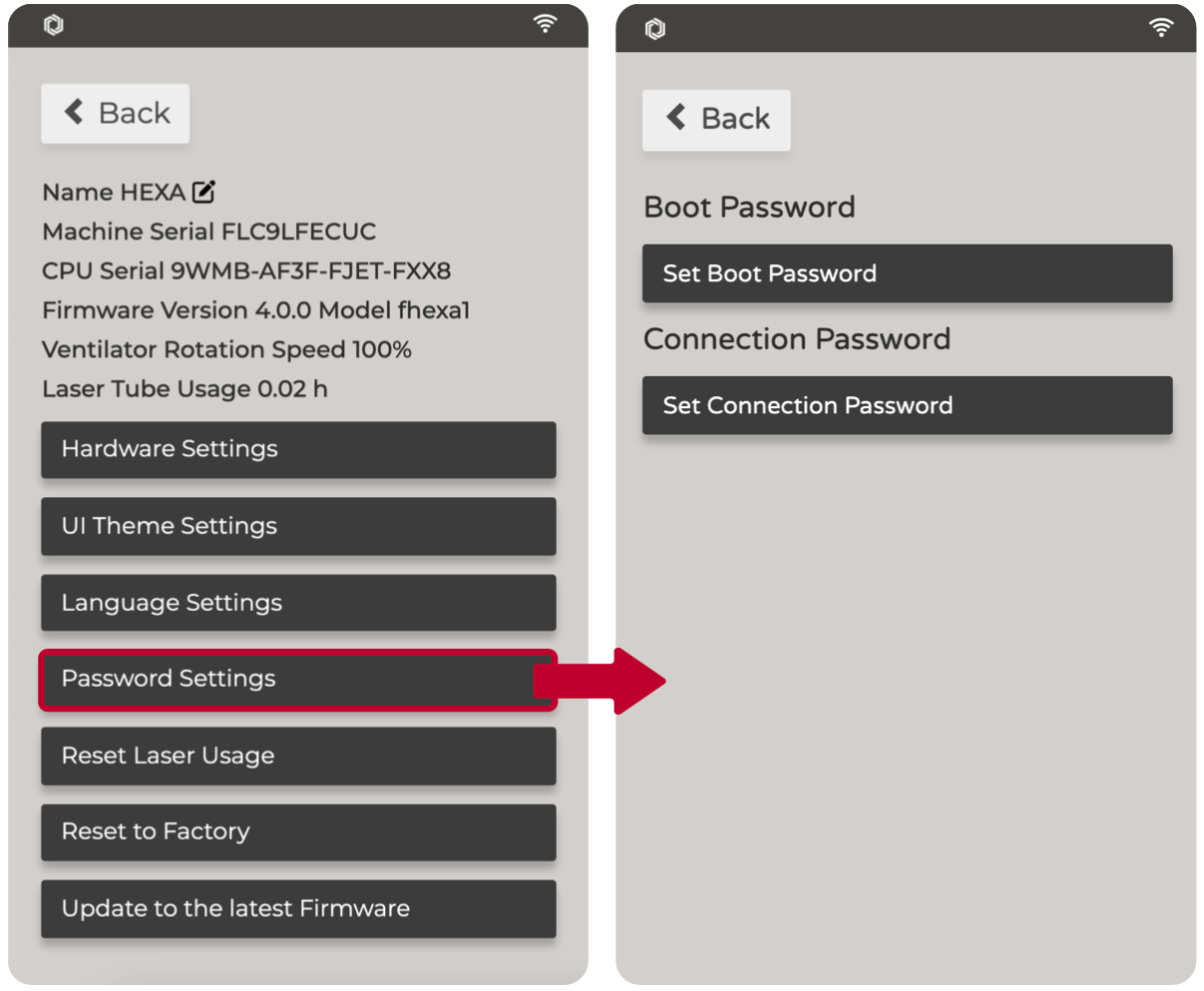

Una volta impostata la password di connessione, è necessario inserirla quando ci si connette alla macchina per la prima volta. La password può essere modificata o disabilitata.


Aggiorna il firmware all'ultima versione facendo clic su "Aggiorna all'ultimo firmware". È anche possibile aggiornare il firmware tramite l'interfaccia software (Vedere【Funzionamento del software】 "Menu" - "Macchine"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Collegare l'unità flash USB a una porta USB, quindi riavviare la macchina.


G: CENTRO ASSISTENZA

Accesso al Centro assistenza

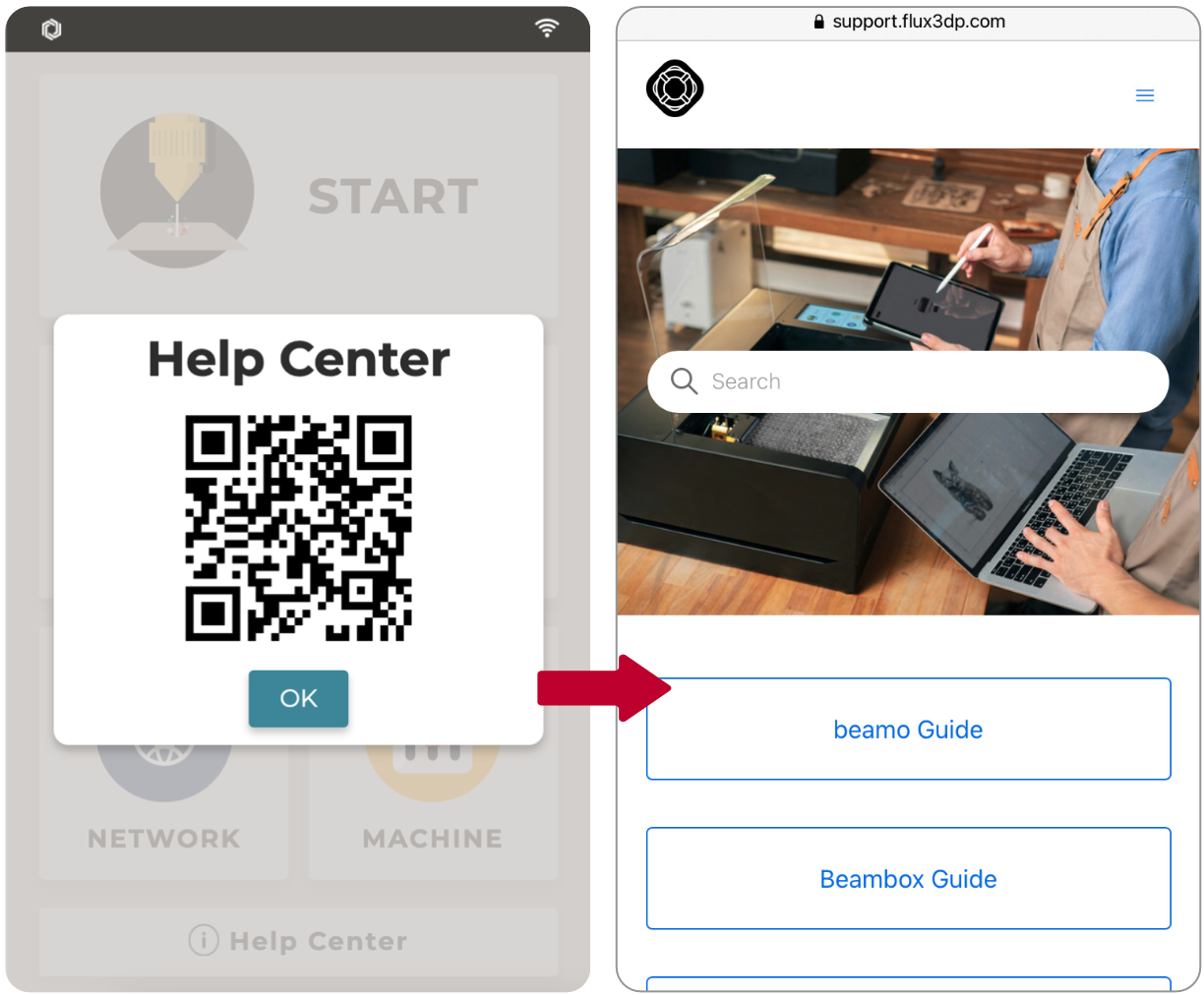

In caso di domande, fare clic su "CENTRO ASSISTENZA", scansionare il codice QR e cercare il Centro assistenza sul sito web ufficiale di FLUX per possibili soluzioni.
